回转窑工作原理及结构回转窑是一种常见的工业设备，用于进行物料的热处理和化学反应。
它广泛应用于水泥生产、冶金、化工、环保等行业。
本文将详细介绍回转窑的工作原理和结构。
一、工作原理回转窑的工作原理基于物料在高温下的热处理和化学反应。
其主要过程包括物料的进料、预热、煅烧、冷却和出料。
1. 进料：物料通过进料口进入回转窑，并沿着窑筒的轴向逐渐向前推进。
2. 预热：物料在回转窑中逐渐升温，通过与高温燃烧气体的热交换，实现物料的预热过程。
预热的目的是提高物料的热效率，减少燃料的消耗。
3. 煅烧：物料在高温下发生化学反应，产生所需的产品。
在煅烧过程中，物料逐渐转化为熟料，并释放出热量。
煅烧温度和时间的控制对产品质量至关重要。
4. 冷却：煅烧后的熟料需要进行冷却，以降低温度并稳定产品的结构。
冷却过程通常通过外部冷却气体或水进行。
5. 出料：冷却后的产品从回转窑的出料口排出，并送往下一道工序进行后续加工。
二、结构组成回转窑的结构主要包括筒体、托轮、传动装置、尾部密封装置和进料装置等。
1. 筒体：回转窑的筒体是一个长圆筒形的容器，由耐高温材料制成。
筒体通常由多个筒段组成，通过法兰连接。
筒体内部衬有耐火材料，以保护筒体不受高温和物料的侵蚀。
2. 托轮：托轮是支撑和带动回转窑运转的关键部件。
它通常由钢铸件制成，具有足够的强度和刚度。
托轮安装在筒体两端，通过滚动轴承与传动装置相连。
3. 传动装置：传动装置是回转窑的动力来源，通常由电机、减速器和齿轮组成。
电机提供动力，通过减速器将转速降低，并通过齿轮传递到托轮上，驱动回转窑的旋转。
4. 尾部密封装置：尾部密封装置用于防止热气体和物料的泄漏。
它通常由密封罩、密封板和密封材料组成。
尾部密封装置的设计和性能对回转窑的能耗和环境污染有重要影响。
5. 进料装置：进料装置用于将物料均匀地送入回转窑。
常见的进料装置包括螺旋输送机、斗式提升机和气力输送装置等。
进料装置的设计应考虑物料的性质和工艺要求，以确保物料的均匀分布和稳定进料。
水泥旋转窑的工作原理是由窑尾把生料粉加入回转窑，由于窑简体与水平呈一夹角安装在托轮上(尾高，头低)，简体在传动装置驱动下旋转时，生料在简体内沿周向翻滚的同时，沿轴线由窑尾向窑头移动；在窑头有燃烧器将燃油或煤粉喷人已点燃的窑内，所形成的火焰或热气向窑尾流动，这样使沿周向翻滚且沿轴线由窑尾向窑头移动的生料粉在移动的过程中被加热煅烧，生料粉在加热和煅烧过程中发生物理和化学反应，最终煅烧成熟料由窑头卸出。
水泥回转窑由筒体、传动装置,托、挡轮支撑装置,窑衬,窑尾密封,窑头及燃料装置等部分组成。
水泥回转窑在高温状态下重载交变慢速运转,其附件设备维护和热工制度控制的水平关系到回转窑运行的安全和效率。
传动装置的维护重点是设备的润滑、运行状态、动态检测以及大小齿轮的啮合精度；支承装置的安装精度决定着回转窑能否安全可靠运行,运行中应注意合理控制各档托轮承载量分配、托轮的布置形式、液压挡轮的上下行压力及时间、托轮的受力、轮帯与垫板的间隙。
密封装置的好坏,直接影响到回转窑热工制度及运行成本。
加强回转窑日常维护数据整理分析,有利于设备的管理工作。
水泥回转窑是一个倾斜度为3%~5%的钢筒，水泥生料由窑尾加入，慢慢向窑口运动。
所加入的水泥生料在温度较高的条件下，发生一系列的变化，按照不同变化在回转窑内所处的不同位置，被划分为不同的“带”，新型干法回转窑几乎没有干燥带和预热带。
矿山机械是一家以矿山、建材、冶金、化工、环保机械为主，集设计、研发、生产、销售安装为一体的机械制造企业。
主要生产砂石设备、选矿设备、磨粉设备、建材设备的高新科技为主的环保设备。

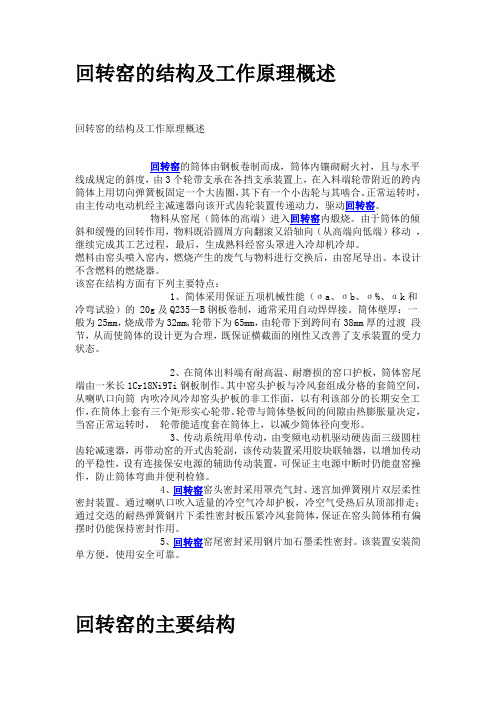

回转窑的结构及工作原理概述回转窑的结构及工作原理概述回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平线成规定的斜度，由3个轮带支承在各挡支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合。
正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。
物料从窑尾（筒体的高端）进入回转窑内煅烧。
由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向（从高端向低端）移动，继续完成其工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。
燃料由窑头喷入窑内，燃烧产生的废气与物料进行交换后，由窑尾导出。
本设计不含燃料的燃烧器。
该窑在结构方面有下列主要特点：1、简体采用保证五项机械性能（σa、σb、σ%、αk和冷弯试验）的 20g及Q235－B钢板卷制，通常采用自动焊焊接。
筒体壁厚：一般为25mm，烧成带为32mm,轮带下为65mm，由轮带下到跨间有38mm厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的刚性又改善了支承装置的受力状态。
2、在筒体出料端有耐高温、耐磨损的窑口护板，筒体窑尾端由一米长1Cr18Ni9Ti钢板制作。
其中窑头护板与冷风套组成分格的套筒空间，从喇叭口向筒内吹冷风冷却窑头护板的非工作面，以有利该部分的长期安全工作，在筒体上套有三个矩形实心轮带。
轮带与筒体垫板间的间隙由热膨胀量决定，当窑正常运转时，轮带能适度套在筒体上，以减少筒体径向变形。
3、传动系统用单传动，由变频电动机驱动硬齿面三级圆柱齿轮减速器，再带动窑的开式齿轮副，该传动装置采用胶块联轴器，以增加传动的平稳性，设有连接保安电源的辅助传动装置，可保证主电源中断时仍能盘窑操作，防止筒体弯曲并便利检修。
4、回转窑窑头密封采用罩壳气封、迷宫加弹簧刚片双层柔性密封装置。
通过喇叭口吹入适量的冷空气冷却护板，冷空气受热后从顶部排走；通过交迭的耐热弹簧钢片下柔性密封板压紧冷风套筒体，保证在窑头筒体稍有偏摆时仍能保持密封作用。
回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于矿山、冶金、化工等行业，用于石灰、水泥、陶瓷等物料的烧结和煅烧过程。
本文将详细介绍回转窑的工作原理和结构。
一、工作原理回转窑的工作原理基于物料在高温下的热化学反应，通过旋转的筒体将物料进行加热和热处理。
其工作原理可以分为以下几个步骤：1. 物料进料：物料由进料口进入回转窑内，通常通过螺旋输送机或者挡板输送机将物料均匀地送入窑体。
2. 热风进入：燃烧器燃烧燃料产生的高温热风经过窑头的风管进入回转窑内。
热风的进入有助于提供所需的热量，促进物料的热化学反应。
3. 物料加热：物料在回转窑内随着筒体的旋转逐渐升温。
高温热风和物料的接触使物料表面产生一层熔融状态的液相，促进物料的反应和热传导。
4. 热化学反应：物料在高温下进行热化学反应，例如水泥熟料的煅烧、石灰石的石灰化等。
这些反应会释放出大量的热量，进一步提高物料的温度。
5. 冷却排放：经过热化学反应后的物料逐渐冷却，最终从回转窑的出料口排出。
冷却过程可以通过引入冷风或者水进行辅助，以降低物料的温度。
二、结构组成回转窑主要由以下几个部份组成：1. 窑体：窑体是回转窑的主体结构，通常由钢板或者耐火材料制成。
窑体呈圆筒形，一端为进料口，一端为出料口。
窑体内部有一定数量的隔板，用于提高物料的热交换效果。
2. 驱动装置：驱动装置用于带动回转窑的旋转运动。
常见的驱动装置有齿轮传动和液压传动两种。
齿轮传动通常由机电、减速器和齿轮组成，通过传动装置将动力传递给回转窑。
3. 轮带和支撑装置：回转窑的轮带和支撑装置用于支撑和保持窑体的稳定运行。
轮带通常由钢制而成，通过滚动磨擦与回转窑的轮圈接触，使窑体能够顺利旋转。
4. 冷却装置：冷却装置用于降低徊转窑内物料的温度，防止物料过度热化和结块。
常见的冷却装置有冷风机和水冷装置。
冷风机通过引入冷风进行物料的自然冷却，水冷装置则通过喷淋水进行冷却。
5. 烟气处理装置：烟气处理装置用于处理回转窑产生的废气和粉尘。
回转窑工作原理及结构回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等领域。
本文将详细介绍回转窑的工作原理和结构。
一、工作原理回转窑主要通过回转筒的旋转来完成物料的热处理和化学反应。
其工作原理可以概括为以下几个步骤：1. 物料进料：物料由进料端进入回转窑内。
进料端通常设有密封装置，以防止物料和烟气泄漏。
2. 热传导：回转窑内壁通常采用耐火材料，其内部设置有多层隔热层，以减少热量损失。
物料在回转窑内壁上的滚动过程中，通过热传导的方式吸收热量。
3. 热辐射：回转窑内壁通常涂有高温耐磨涂层，以增加辐射传热效果。
物料在高温下受到内壁的辐射热，使其温度逐渐升高。
4. 化学反应：在高温环境下，物料发生化学反应，如水泥熟料的煅烧、冶金矿石的烧结等。
化学反应的过程需要一定的时间，物料在回转窑内的停留时间可以通过调整回转速度和倾角来控制。
5. 烟气排放：燃烧产生的烟气通过回转窑的排气系统排出。
排气系统通常包括烟气排风机、除尘器等设备，以确保排放的烟气符合环保要求。
6. 产品出料：经过热处理和化学反应后的物料称为产品，从回转窑的出料端排出。
出料端通常也设有密封装置，以防止产品和烟气泄漏。
二、结构组成回转窑的结构主要包括以下几个部分：1. 回转筒：回转筒是回转窑的核心部件，通常由钢板焊接而成。
其直径和长度可以根据生产需求进行设计。
回转筒的内部通常设置有不同形状和大小的升降板，以增加物料的滚动和混合效果。
2. 驱动装置：回转筒的旋转依靠驱动装置实现。
常见的驱动装置有齿轮传动、链传动和液压驱动等。
驱动装置通常由电机、减速器和传动装置组成。
3. 轴承支撑：回转筒的两端通过轴承支撑装置固定在台架上。
轴承支撑装置通常由滚动轴承和滑动轴承组成，以承受回转筒的重量和旋转力。
4. 密封装置：为了防止物料和烟气泄漏，回转窑的进料端和出料端都设有密封装置。
常见的密封装置有机械密封、气体密封和填料密封等。
5. 排气系统：回转窑的排气系统用于排放燃烧产生的烟气。
回转窑工作原理及结构回转窑是一种重要的工业设备，广泛应用于水泥生产、矿石烧结、化工冶炼等领域。
它通过回转运动将物料进行加热、烧结、干燥等处理，实现物料的转化和生产过程的控制。
本文将详细介绍回转窑的工作原理及结构。
一、工作原理回转窑的工作原理基于物料在回转过程中的热交换和化学反应。
具体而言，回转窑主要通过以下几个步骤实现物料的处理：1. 物料进料：物料从回转窑的进料端进入，通常由给料装置将物料均匀地送入回转窑内。
2. 加热区：物料在回转窑的加热区受到高温气体的加热，温度逐渐升高。
这一区域的温度通常较高，可以达到物料需要的热处理温度。
3. 反应区：在回转窑的反应区，物料发生化学反应或物理变化。
例如，在水泥生产中，原料在这一区域发生煅烧反应，生成水泥熟料。
4. 冷却区：物料在回转窑的冷却区受到冷却气体的作用，温度逐渐降低。
这一区域的温度通常较低，可以使物料快速冷却并固化。
5. 出料：经过处理的物料从回转窑的出料端排出，并通过相应的传送带或管道进行收集或进一步处理。
二、结构组成回转窑的结构主要由以下几个部分组成：1. 窑筒：窑筒是回转窑的主体部分，通常由高温耐火材料制成。
它是一个长而圆柱形的容器，具有一定的倾斜角度，以便实现物料在回转过程中的顺利运动。
2. 转动装置：回转窑的转动装置负责驱动窑筒的回转运动。
常见的转动装置包括齿轮传动、液压传动和链传动等。
转动装置通常由电机、减速器、传动轮等组成。
3. 轴承支撑装置：回转窑的轴承支撑装置主要用于支撑和固定窑筒，以确保其平稳回转。
通常采用滚动轴承或滑动轴承等结构。
4. 密封装置：回转窑的密封装置用于防止物料和热气体的泄漏。
常见的密封装置包括机械密封、气体密封和水封等。
密封装置的设计和使用对于回转窑的工作效率和环境保护具有重要意义。
5. 热源装置：回转窑的热源装置用于提供高温气体或燃料，以实现物料的加热和烧结。
常见的热源装置包括燃烧器、燃气炉和煤粉炉等。
6. 排气装置：回转窑的排气装置用于排放处理后的废气。
「回转窑的结构及工作原理概述」回转窑是一种重要的石化设备，主要用于生产水泥、石灰和其他物料的烧结。
在回转窑中，物料在高温下进行热处理，通过旋转机构使物料在窑内均匀受热，从而实现物料的烧结和热解过程。
以下将对回转窑的结构及工作原理进行概述。
一、回转窑的结构回转窑主要由筒体、托轮、支撑装置、驱动装置以及热气流系统等组成。
1.筒体：回转窑的筒体呈长圆筒状，通常由优质耐火材料制成。
筒体内部呈一定的倾斜角度，通常约为1-5度，这样可以使物料在窑内顺利滚动。
窑筒内部通常分为预热区、烧结区和冷却区。
2.托轮：托轮是回转窑的重要组成部分，用于支撑和带动回转筒体的旋转。
托轮通常由钢筋混凝土或铸钢等材料制成，通过托轮与筒体联接，运用驱动装置使整个筒体旋转。
3.支撑装置：支撑装置主要用于支撑和固定回转窑的筒体。
通常有滚动轴承和摩擦支撑两种形式。
滚动轴承是较常见的支撑装置，通过滚动轴承将筒体与托轮连接，使其能够顺畅地旋转。
摩擦支撑则是通过油石膏或其他耐磨材料的摩擦力来实现支撑。
4.驱动装置：驱动装置用于带动回转窑的旋转运动，通常由电机、减速器和传动轮等组成。
电机通过传动装置将动力传输给回转窑的轴心，从而实现筒体的旋转。
5.热气流系统：热气流系统用于提供燃料和空气等物质，使回转窑达到所需的高温。
燃料燃烧产生的高温烟气通过燃烧室喷入窑筒，与物料进行热交换。
二、回转窑的工作原理回转窑的工作原理主要是通过筒体的旋转和热气流的流动来实现物料的热处理。
1.物料进料：原料通过送料装置进入窑筒，从窑筒的一端加入。
2.预热区：物料在窑筒的进料端首先经过预热区，此时窑筒温度较低，物料开始升温，水分开始蒸发。
燃料燃烧产生的高温烟气经过预热区与物料进行热交换，从而使物料的温度逐渐升高。
3.烧结区：经过预热区后的物料进入烧结区，此时窑筒温度达到较高水平（约1300℃）。
物料在烧结区内进行热解和烧结过程，燃料燃烧产生的高温烟气通过烧结区与物料进行热交换，使物料逐渐烧结成球状颗粒。
回转窑工作原理及结构回转窑是一种常用的工业设备，广泛应用于水泥、冶金、化工等行业。
它以其独特的工作原理和结构特点而备受关注。
本文将详细介绍回转窑的工作原理及结构，帮助读者更好地理解和应用该设备。
一、工作原理回转窑的工作原理主要包括物料的进料、预热、烧结和冷却四个过程。
1. 进料：物料通过进料端进入回转窑，并随着窑筒的旋转逐渐向出料端移动。
2. 预热：物料在进入窑筒后，首先经历预热过程。
在预热区，物料与高温燃烧气体进行热交换，使物料逐渐升温。
3. 烧结：在窑筒的烧结区，物料被加热到足够高的温度，发生化学反应，形成熟料。
这个过程需要足够的时间和温度，以保证熟料的质量。
4. 冷却：熟料在窑筒的冷却区，通过与冷却气体进行热交换，使熟料逐渐冷却，最终成为可用的水泥熟料。
二、结构特点回转窑的结构主要包括筒体、扶正轮、齿圈、润滑装置和传动装置等。
1. 筒体：回转窑的筒体是由钢板焊接而成的圆筒形结构。
它具有足够的强度和刚度，能够承受窑内物料的重量和旋转力矩。
2. 扶正轮：扶正轮位于窑筒的两端，通过扶正轮的支撑和固定，保证窑筒的正常运转。
扶正轮一般由铸铁或铸钢制成，具有耐磨和耐高温的特点。
3. 齿圈：齿圈位于扶正轮的外侧，与传动装置相连接。
它通过与传动装置的齿轮啮合，驱动窑筒的旋转运动。
4. 润滑装置：润滑装置用于保证回转窑的正常运转和减少摩擦损失。
常见的润滑方式包括油脂润滑和油气润滑等。
5. 传动装置：传动装置用于提供足够的动力，驱动回转窑的旋转运动。
常见的传动方式包括电动机驱动、液压驱动和齿轮传动等。
三、应用领域回转窑广泛应用于水泥生产、冶金和化工等行业。
具体应用领域包括：1. 水泥生产：回转窑是水泥生产过程中的核心设备之一。
它能够将原料烧结成熟料，用于水泥生产。
2. 冶金行业：回转窑在冶金行业中主要用于焙烧矿石和精矿，以提取有用的金属元素。
3. 化工行业：回转窑在化工行业中主要用于石油焦的生产和处理，以及有机化合物的热解和煅烧等。
