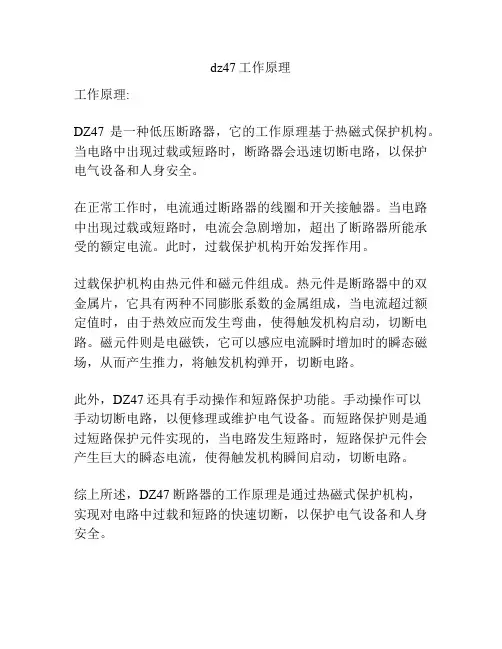

dz47工作原理
工作原理:
DZ47是一种低压断路器,它的工作原理基于热磁式保护机构。
当电路中出现过载或短路时,断路器会迅速切断电路,以保护电气设备和人身安全。
在正常工作时,电流通过断路器的线圈和开关接触器。
当电路中出现过载或短路时,电流会急剧增加,超出了断路器所能承受的额定电流。
此时,过载保护机构开始发挥作用。
过载保护机构由热元件和磁元件组成。
热元件是断路器中的双金属片,它具有两种不同膨胀系数的金属组成,当电流超过额定值时,由于热效应而发生弯曲,使得触发机构启动,切断电路。
磁元件则是电磁铁,它可以感应电流瞬时增加时的瞬态磁场,从而产生推力,将触发机构弹开,切断电路。
此外,DZ47还具有手动操作和短路保护功能。
手动操作可以
手动切断电路,以便修理或维护电气设备。
而短路保护则是通过短路保护元件实现的,当电路发生短路时,短路保护元件会产生巨大的瞬态电流,使得触发机构瞬间启动,切断电路。
综上所述,DZ47断路器的工作原理是通过热磁式保护机构,
实现对电路中过载和短路的快速切断,以保护电气设备和人身安全。

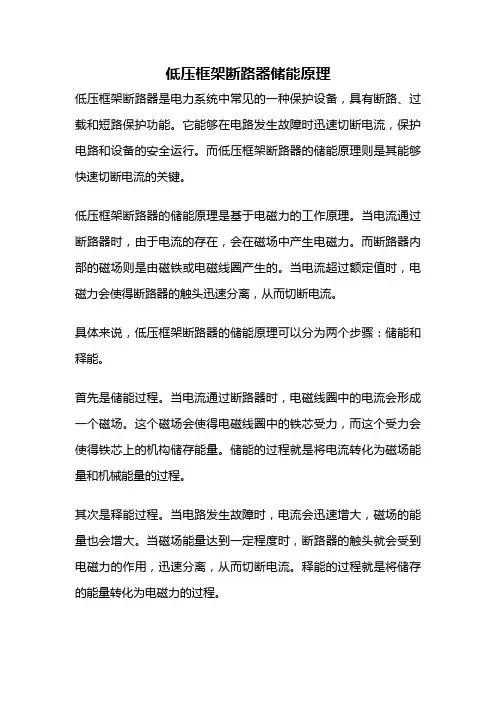

低压框架断路器储能原理低压框架断路器是电力系统中常见的一种保护设备,具有断路、过载和短路保护功能。
它能够在电路发生故障时迅速切断电流,保护电路和设备的安全运行。
而低压框架断路器的储能原理则是其能够快速切断电流的关键。
低压框架断路器的储能原理是基于电磁力的工作原理。
当电流通过断路器时,由于电流的存在,会在磁场中产生电磁力。
而断路器内部的磁场则是由磁铁或电磁线圈产生的。
当电流超过额定值时,电磁力会使得断路器的触头迅速分离,从而切断电流。
具体来说,低压框架断路器的储能原理可以分为两个步骤:储能和释能。
首先是储能过程。
当电流通过断路器时,电磁线圈中的电流会形成一个磁场。
这个磁场会使得电磁线圈中的铁芯受力,而这个受力会使得铁芯上的机构储存能量。
储能的过程就是将电流转化为磁场能量和机械能量的过程。
其次是释能过程。
当电路发生故障时,电流会迅速增大,磁场的能量也会增大。
当磁场能量达到一定程度时,断路器的触头就会受到电磁力的作用,迅速分离,从而切断电流。
释能的过程就是将储存的能量转化为电磁力的过程。
低压框架断路器的储能原理使得它具有快速切断电流的能力,从而保护电路和设备的安全运行。
它的储能原理是基于电磁力的工作原理,通过储存和释放能量来实现快速断路的功能。
总结一下,低压框架断路器的储能原理是通过电磁力的作用实现的。
当电流通过断路器时,会在电磁线圈中产生磁场,这个磁场会使得断路器的触头储存能量。
当电路发生故障时,磁场能量达到一定程度时,触头会受到电磁力的作用,迅速分离,从而切断电流。
低压框架断路器的储能原理使得它能够快速切断电流,保护电路和设备的安全运行。

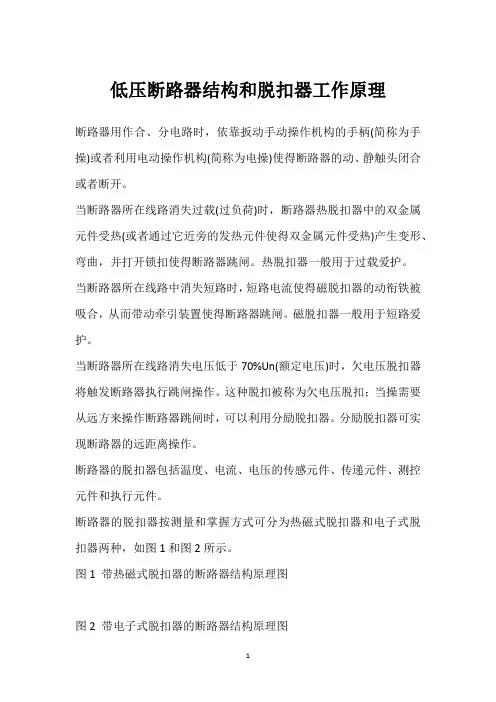

低压断路器结构和脱扣器工作原理断路器用作合、分电路时,依靠扳动手动操作机构的手柄(简称为手操)或者利用电动操作机构(简称为电操)使得断路器的动、静触头闭合或者断开。
当断路器所在线路消失过载(过负荷)时,断路器热脱扣器中的双金属元件受热(或者通过它近旁的发热元件使得双金属元件受热)产生变形、弯曲,并打开锁扣使得断路器跳闸。
热脱扣器一般用于过载爱护。
当断路器所在线路中消失短路时,短路电流使得磁脱扣器的动衔铁被吸合,从而带动牵引装置使得断路器跳闸。
磁脱扣器一般用于短路爱护。
当断路器所在线路消失电压低于70%Un(额定电压)时,欠电压脱扣器将触发断路器执行跳闸操作。
这种脱扣被称为欠电压脱扣;当操需要从远方来操作断路器跳闸时,可以利用分励脱扣器。
分励脱扣器可实现断路器的远距离操作。
断路器的脱扣器包括温度、电流、电压的传感元件、传递元件、测控元件和执行元件。
断路器的脱扣器按测量和掌握方式可分为热磁式脱扣器和电子式脱扣器两种,如图1和图2所示。
图1 带热磁式脱扣器的断路器结构原理图图2 带电子式脱扣器的断路器结构原理图从图1和图2中,我们看到主触头、帮助触头被传动杆连动,当反时针方向推动操作手柄时,闭合力经自由脱扣机构传递给传动杆使触头闭合。
最终锁扣将自由脱扣机构锁住,被爱护电路接通。
我们先看图1的热脱扣器:为了实现过载爱护,热脱扣器配套了测量过载电流的双金属片。
过电流不大时,热双金属片渐渐弯曲(与电流大小成反比),经过肯定延时后推动脱扣轴,使机构执行脱扣(热磁式)。
我们再看图2的磁脱扣器:当消失短路电流时,电流大到磁脱扣器铁心气隙中产生电动力足以克服反力弹簧的反力时,铁心快速向上运动,推动脱扣轴,使机构瞬时脱扣。
再看图2的测量系统,当消失过电流后,过电流脱扣器中的罗氏线圈将过电流信号经运算处理后使机构脱扣。
可实现过载长延时、短路短延时、大短路电流瞬时动作的爱护特性。
传动机构既有手动操作的,也有电动操作的。
电动操作又分为电磁铁操作和电动机操作两种。
1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器,简称断路器。
它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等组合。
而且在分断故障电流后一般不需要变更零部件,已获得了广泛的应用。
2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1 触头系统触头(静触头和动触头)在断路器中用来实现电路接通或分断。
触头的基本要求为:(1)能安全可靠地接通和分断极限短路电流及以下的电路电流;(2)长期工作制的工作电流;(3)在规定的电寿命次数内,接通和分断后不会严重磨损。
常用断路器的触头型式有,对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触,在触头上都焊有银基合金镶块。
大型断路器每相除主触头外,还有副触头和弧触头。
断路器触头的动作顺序是,断路器闭合时,弧触头先闭合,然后是副触头闭合,最后才是主触头闭合;断路器分断时却相反,主触头承载负荷电流,副触头的作用是保护主触头,弧触头是用来承担切断电流时的电弧烧灼,电弧只在弧触头上形成,从而保证了主触头不被电弧烧蚀,长期稳定的工作。
2.2 灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电弧。
灭弧系统包括两个部分:一为强力弹簧机构,使断路器触头快速分开;一为在触头上方设有灭弧室。
2.3 操动机构断路器操动机构包括传动机构和脱扣机构两大部分。
(1)传动机构:按断路器操作方式不同可分为:手动传动、杠杆传动、电磁铁传动、电动机传动;按闭合方式可分为:贮能闭合和非贮能闭合。
(2)自由脱扣机构:自由脱扣机构的功能是实现传动机构和触头系统之间的联系。
2.4 保护装置断路器的保护装置由各种脱扣器来实现。
断路器的脱扣器型式有:欠压脱扣器、过电流脱扣器、分励脱扣器等。
一、概述低压断路器主要是安装到配电箱、开关柜等设备当中,我们也可以将它当做是一种保护开关或是自动开关来看待,通常是起到接通或是分断短路电流的作用,并提供负荷、欠压、短路以及漏电等现象故障保护功能。
现如今被广泛的安装到低压配电系统中的各个级别馈出线上,还有各种机械设备电源控制与用电终端的控制保护进行使用。
二、低压断路器的结构总体来说低压断路器的结构可分为动静触头、灭弧机构、保护装置以及操作机构等几个重要部件组装而成,具体的说明如下:其中动静触头的作用就是来对电路出现故障前后执行接通或者分断动作,而低压断路器的触头技术要求则是具备能够稳定可靠的地接通和分断极限短路电流及以下的电路电流能力,同时需要可以做到长期工作制的电流,并在规定的使用寿命次数内执行动作后不会出现有严重的磨损现象。
灭弧机构在低压断路器中的安全作用比较大,一般情况下都是用来熄灭触头之间在断开电路后所产生的电弧。
其结构可分为强力弹簧机构可实现断路器触头的迅速分合动作,另一个则是在触头上面位置装配的灭弧室。
在低压断路器中的保护装置通常是利用了脱扣器来实现,其中包含了欠压、分励、过电流等不同形式的脱扣器来对配电系统进行保护。
欠压保护就是利用了低压断路器结构中的欠压脱扣器对工作电压的波动幅度进行监控,出现电压降低到百分之七十到三十五的额定电压或发生故障时,会反馈到断路器并立即执行分断动作,要是电压低于百分之三十五时能防止断路器闭合。
低压断路器的操作机构可分为传动与自由脱扣,其中自由脱扣的主要作用就是能让传动机构和触头之间形成联系。
三、低压断路器的工作原理其工作原理是通过手动或电动的方式对主触点进行操作,在闭合之后自由脱扣器会把主触点锁定在合闸的位置上。
同时塑壳断路器会利用过电流保护装置的线圈与热脱扣器的热元件与主要电路形成串联,这个时候欠压脱扣装置的线圈会和电源形成并联。
当发生了短路与过载时,过电流保护装置的衔铁自动吸合,促使自由脱扣机构执行动作主触头与主电路实现断开。
低压断路器功能作用有哪些_低压断路器分类及工作原理
1、低压断路器的概念低压断路器又称自动空气开关或自动空气断路器,简称断路器。
它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等组合。
而且在分断故障电流后一般不需要变更零部件,已获得了广泛的应用。
2、低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成。
2.1触头系统
触头(静触头和动触头)在断路器中用来实现电路接通或分断。
触头的基本要求为:
(1)能安全可靠地接通和分断极限短路电流及以下的电路电流;
(2)长期工作制的工作电流;
(3)在规定的电寿命次数内,接通和分断后不会严重磨损。
常用断路器的触头型式有,对接式触头、桥式触头和插入式触头。
对接式和桥式触头多为面接触或线接触,在触头上都焊有银基合金镶块。
大型断路器每相除主触头外,还有副触头和弧触头。
断路器触头的动作顺序是,断路器闭合时,弧触头先闭合,然后是副触头闭合,最后才是主触头闭合;断路器分断时却相反,主触头承载负荷电流,副触头的作用是保护主触头,弧触头是用来承担切断电流时的电弧烧灼,电弧只在弧触头上形成,从而保证了主触头不被电弧烧蚀,长期稳定的工作。
2.2灭弧系统
灭弧系统用来熄灭触头间在断开电路时产生的电弧。
灭弧系统包括两个部分:一为强力弹簧机构,使断路器触头快速分开;一为在触头上方设有灭弧室。
2.3操动机构。
- 1 -
低压断路器的结构和工作原理
低压断路器是一种用于保护电路的电气设备,具有防止电路过载、
短路和地面故障的功能。其主要结构由机械部分和电气部分组成。
机械部分包括断路器外壳、操作机构、触头系统和弹簧机构等。
外壳通常采用塑料或金属制成,用于固定各个组件和保护内部元件。
操作机构通过旋转或拉动来控制触头的接通和断开。触头系统则由触
头、接线端子、固定支架等组成,主要用于连接电路。弹簧机构则用
于保证断路器在触头接触面上具有足够的接触力。
电气部分则包括触头、电磁铁、热继电器、电流互感器等。触头
部分主要用于保护电路,当电路发生过载或短路时,触头会自动断开
电路。电磁铁则用于对电路进行保护,当电路过载时,电磁铁会产生
磁场,将操作机构拉动,使断路器断开电路。热继电器则用于保护电
路,当电路过载时,热继电器会感应电流强度,发出信号,控制电路
断开。电流互感器则用于测量电路中的电流强度,当电流强度超过设
定值时,会触发断路器断开电路。
总的来说,低压断路器的工作原理是通过机械部分和电气部分的
协调作用,对电路进行保护,防止电路过载、短路和地面故障等情况
的发生,从而保证电路的安全和稳定运行。
什么是断路器,其工作原理是什么?断路器的符号各代表什么意思?什么意思?今天我们一起来学习断路器的知识。
现代人的生活中,断路器绝对是一种举足轻重的电路装置,而且是家用电路中最重要的安全机制之一。
一旦房屋配线中的电流流量过大,这种简单的电路装置就会切断电源,直至故障被排除。
如果没有断路器(或其替代品保险丝),家庭用电就会非常不方便,原因在于,仅仅是线路问题和设备故障就可能会造成火灾和其他事故。
一、什么是断路器,其工作原理是什么?断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
断路器按其使用范围分为高压断路器和低压断路器,高低压界线划分比较模糊,一般将3KV以上的断路器称为高压电器。
断路器工作原理:断路器工作原理是当短路时,大电流产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。
当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作,电流越大,动作时间越短。
断路器有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流异常时微处理器发出信号,使电子脱扣器带动操作机构动作。
二、断路器主要的作用有两个方面(1)控制作用。
即根据运行需要,投入或切除部分电力设备或线路。
(2)保护作用。
即在电力设备或线路发生故障时,通过继电保护及自动装置作用于断路器,将故障部分从电网中迅速切除,以保证电网非故障部分的正常运行。
高压断路器1.正常情况下接通和断开高压电路中的空载及负荷电流。
2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行。
断路器其实就是一种开关,它和其他普通开关的不同点主要在:适用电压等级高2.灭弧介质及方式,有真空,少油,多油及六氟化硫等等3.灭弧能力强,效果好。
漏电保护器做为低压断路器(又称空气开关或自动开关),这种断路器的原理是火线和地线相连接时,会起到保护作用。
.分励脱扣器.过电流脱扣器341.主触头2.自由脱扣器7.按钮5.热脱扣器6.失压脱扣器塑壳式低压断路器原理图低压断路器自由脱扣机构将主的主触点是靠手动操作或电动合闸的。
主触点闭合后,欠电压脱扣触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,使自由脱当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,器的线圈和电源并联。
热脱扣器的热元件发热使双金属片上弯曲,主触点断开主电路。
当电路过载时,扣机构动作,也使自由脱扣机构动当电路欠电压时,欠电压脱扣器的衔铁释放。
推动自由脱扣机构动作。
在需要距离控制时,其线圈是断电的,作。
分励脱扣器则作为远距离控制用,在正常工作时,按下起动按钮,使线圈通电,衔铁带动自由脱扣机构动作,使主触点断开。
一、引言二、三、低压断路器分为万能式断路器和塑料外壳式断路器两大类,目前我国万能式断路器主要生产有DWl5、DWl6、DWl7(ME)、DW45等系列,塑壳断路器主要生产有DZ20、CMl、TM30等系列。
断路器都是由本体和附件组成。
本体是不带任何附件,但能确保顺利合、分电路,并且有在电路或设备发生过载、短路等事故时,自动切断故障的功能,而附件作为断路器功能的派生补充,为断路器增加了控制手段和扩大保护功能,使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。
目前断路器附件已成为断路器不可分割的一个重要部分。
但附件并不是越齐全越好,这就要根据具体的控制线路和保护线路来合理地应用附件,避免造成不必要的浪费,同时要分清电压等级,交流或直流,辅助触头的对数等,如应用不当,不但不起保护作用,而且还会造成很大的经济损失。
下面对断路器的附件功能和应用进行分析,使用户在应用断路器附件时有所帮助。
四、五、二、内部附件六、七、1.辅助触头;与断路器主电路分、合机构机械上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或联锁,例如向信号灯、继电器等输出信号。
万能式断路器有六对触头(三常开、三常闭),DW45有八对触头(四常开、四常闭)。
塑壳断路器壳架等级额定电流100A为单断点转换触头,225A及以上为桥式触头结构,约定发热电流为3A;壳架等级额定电流400A及以上可装两常开、两常闭,约定发热电流为6A。
操作性能次数与断路器的操作性能总次数相同。
八、.九、2.报警触头:用于断路器事故的报警触头,且此触头只有当断路器脱扣分断后才动作,主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣,报警触头从原来的常开位置转换成闭合位置,接通辅助线路中的指示灯或电铃、蜂鸣器等,显示或提醒断路器的故障脱扣状态。
由于断路器发生因负载故障而自由脱扣的机率不太多,因而报警触头的寿命是断路器寿命的1/10。
报警触头的工作电流一般不会超过1A。
十、十一、3.分励脱扣器:是一种用电压源激励的脱扣器,它的电压可与主电路电压无关。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70%-110%之间的任一电压时,就能可靠分断断路器。
分励脱扣器是短时工作制,线圈通电时间一般不能超过1S,否则线会被烧毁。
塑壳断路器为防止线圈烧毁,在分励脱扣线圈串联一个微动开关,当分励脱扣器通过衔铁吸合,微动开关从常闭状态转换成常开,由于分励脱扣器电源的控制线路被切断,即使人为地按住按钮,分励线圈始终不再通电就避免了线圈烧损情况的产生。
当断路器再扣合闸后,微动开关重新处于常闭位置。
但万能式DW45产品在出厂时要由用户在使用时在分励脱扣器线圈之前串联一组常开触头。
十二、十三、4.欠电压脱扣器:欠电压脱扣器是在它的端电压降至某一规定范围时,使断路器有延时或无延时断开的一种脱扣器,当电源电压下降(甚至缓慢下降)到额定工作电压的70%至35%范围内,欠电压脱扣器应运作,欠电压脱扣器在电源电压等于脱扣器额定工作电压的35%时,欠电压脱扣器应能防止断路器闭全;电源电压等于或大于85%欠电压脱扣器的额定工作电压时,在热态条件下,应能保证断路器可靠闭合。
因此,当受保护电路中电源电压发生一定的电压降时,能自动断开断路器切断电源,使该断路器以下的负载电器或电气设备免受欠电压的损坏。
使用时,欠电压脱扣器线圈接在断路器电源侧,欠电压脱扣器通电后,断路器才能合闸,否则断路器合不上闸。
十四、十五、三、外部附件十六、十七、1.电动操作机构,是用于远距离自动分闸和合闸断路器的一种附件,电动操作机构有电动机操作机构和电磁铁操作机构两种,电动机操作机构为塑壳式断路器壳架等级额定电流400A及以上断路器和万能式断路器,电磁铁操作机构适用于塑壳断呼器壳架等级额定电流225A及以下断路器,无论是电磁铁或电动机,它们的吸合和转动方向都是相同,仅由电动操作机构内部的凸轮的位置来达到合、分,断路器在用电动机构操作时,在额定控制电压的85%-110%之间的任一电压下,应能保证断路器可靠闭合。
十八、十九、2.释能电磁铁:这种释能电磁铁适用于万能式断路器有电动机预储能机构(由电动储能机构使它的操作弹簧机构储能)。
当用户按下按钮,电磁铁线圈激励后,电磁铁闭合使储能弹簧释放,断路器合闸。
二十、二十一、3.转动操作手柄,适用于塑壳断路器,在断路器的盖上装转动操作手柄的机构,手柄的转轴装在它的机构配合孔内,转轴的另一头穿过抽屉柜的门孔,旋转手柄的把手装在成套装置的门上面所露出的转轴头,把手的圆形或方形座用螺钉固定的门上,这样的安装能使操作者在门外通过手柄的把手顺时针或逆时针转动,来确保断路器的合闸或分闸。
同时转动手柄能保证断路器处于合闸时,柜门不能开启;只有转动手柄处于分闸或再扣,开关板的门才能打开。
在紧急情况下,断路器处于合闸而需要打开门板时,可按动转动手柄座边上的红色释放按钮。
二十二、二十三、4.加长手柄:是一种外部加长手柄,直接装于断路器的手柄上,一般用于600A及以上的大容量断路器上,进行手动分合闸操作。
二十四、二十五、5.手柄闭锁装置:是在手柄框上装设卡件,手柄上打孔然后用挂锁锁起来。
主要用于断路器处于合闸工作状态时,不容许其他人分闸而引起停电事故,或断路器负载侧电路需要维修或不允许通电时,以防被人误将断路器合闸,从而保护维修人员的安全或用电设备的可靠使用。
二十六、二十七、6.接线方式:断路器的接线方式有板前、板后、插入式、抽屉式,用户如无特殊要求,均按板前供货,板前接线是常见的接线方式。
二十八、二十九、(1)板后接线方式:板后接线最大特点是可以在更换或维修断路器,不必重新接线,只须将前级电源断开。
由于该结构特殊,产品出厂时已按设计要求配置了专用安装板和安装螺钉及接线螺钉,需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用,因此安装时必须引起重视,严格按制造厂要求进行安装。
三十、三十一、(2)插入式接线:在成套装置的安装板上,先安装一个断路器的安装座,安装座上6个插头,断路器的连接板上有6个插座。
安装座的面上有连接板或安装座后有螺栓,安装座预先接上电源线和负载线。
使用时,将断路器直接插进安装座。
如果断路器坏了,只要拔出坏的,换上一只好的即可。
它的更换时间比板前,板后接线要短,且方便。
由于插、拔需要一定的人力。
因此目前我国的插入式产品,其壳架电流限制在最大为400A。
从而节省了维修和更换时间。
插入式断路器在安装时应检查断路器的插头是否压紧,并应将断路器安全紧固,以减少接触电阻,提高可靠性。
三十二、三十三、(3)抽屉式接线:断路器的进出抽屉是由摇杆顺时针或逆时针转动的,在主回路和二次回路中均采用了插入式结构,省略了固定式所必须的隔离器,做到一机二用,提高了使用的经济性,同时给操作与维护带来了很大的方便,增加了安全性、可靠性。
特别是抽屉座的主回路触刀座,可与NT型熔断路器触刀座通用,这样在应急状态下可直接插入熔断器供电。
三十四、三十五、交流断路器用于直流电路三十六、三十七、交流断路器可以派生为直流电路的保护,但必须注意三点改变:、过载和短路保护。
1三十八、.三十九、①过载长延时保护。
采用热动式(双金属元件)作过载长延时保护时,其动作源为I2R,交流的电流有效值与直流的平均值相等,因此不需要任何改制即可使用。
但对大电流规格,采取电流互感器的二次侧电流加热者,则因互感器无法使用于直流电路而不能使用。
四十、如果过载长延时脱扣器是采用全电磁式(液压式,即油杯式),则延时脱扣特性要变化,最小动作电流要变大110%—140%,因此,交流全电磁式脱扣器不能用于直流电路(如要用则要重新设计)。
四十一、②短路保护。
四十二、热动—电磁型交流断路器的短路保护是采用磁铁系统的,它用于经滤波后的整流电路(直流),需将原交流的整定电流值乘上一个1.3的系数。
全电磁型的短路保护与热动电磁型相同。
四十三、2、断路器的附件,如分励脱扣器、欠电压脱扣器、电动操作机构等;分励、欠电压均为电压线圈,只要电压值一致,则用于交流系统的,不需作任何改变,就可用于直流系统。
辅助、报警触头,交直流通用。
电动操作机构,用于直流时要重新设计。
四十四、3、由于直流电流不像交流有过零点的特性,直流的短路电流(甚至倍数不大的故障电流)的开断;电弧的熄灭都有困难,因此接线应采用二极或三极串联的办法,增加断口,使各断口承担一部分电弧能量。
.。
