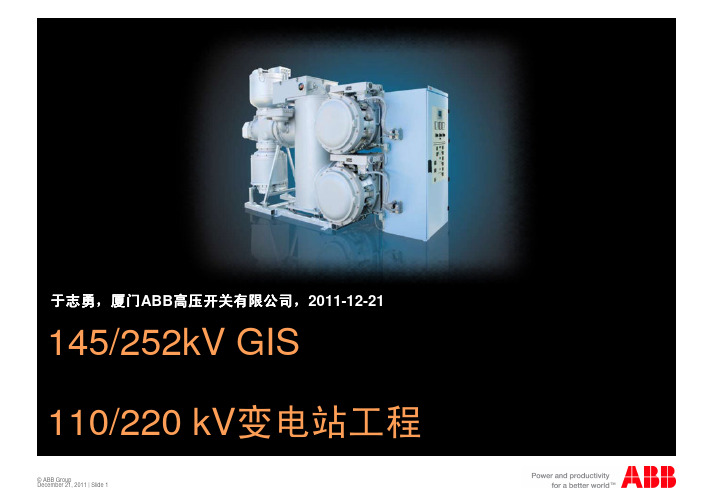

于志勇,厦门 高压开关有限公司, 于志勇,厦门ABB高压开关有限公司,2011-12-21 高压开关有限公司145/252kV GIS 110/220 kV变电站工程© ABB Group December 21, 2011 | Slide 1ABB GIS工厂ABB 瑞士工厂 “Oerlikon-Zürich”经营范围: 经营范围 研发、组装制造、工程设计、 研发、组装制造、工程设计、销售支持 产品: 产品 GIS/HGIS/GIL 245 kV~1100 kV ~ABB 德国工厂 “Hanau-Großauheim”经营范围: 经营范围 研发、组装制造、工程设计、 研发、组装制造、工程设计、销售支持 产品: 产品 GIS 145 kV~170 kV ~ABB 中国工厂 “厦门 厦门” 厦门经营范围: 经营范围 组装制造、设计、 组装制造、设计、 销售 产品: 产品 GIS 145 kV, 252 kV, 550kV 550kV HGIS, 550kV GIL© ABB Group December 21, 2011 | Slide 2公司简介ABB(中国)投 (中国) 资有限公司 51 %中国华电工程 集团) (集团)公司 34 %福建省厦 门电业局 15 %成立时间:1999年12月21日© ABB Group December 21, 2011 | Slide 3公司简介新厂房(光辉楼)投入使用时间:2005年8月 占地面积:14000平方米 员工数:260人 年生产能力:900 CB© ABB Group December 21, 2011 | Slide 4公司简介 主要生产和 主要生产和 试验设备 试验设备成套GIS装配线 装配线 成套 高压试验 局部放电测试仪 气体泄漏测试仪 大电流测试装置 二次回路测试装置 机械特性测试装置© ABB Group December 21, 2011 | Slide 5应用ConWIP(定量在制品法) (定量在制品法) 应用 流程控制系统强大的客户基础主要电力系统用户: 浙江、四川、重庆、上海、河南、广西、广东、福建、山东、吉林、江苏、北京、天津、 青海、内蒙古、江西、陕西、辽宁 主要工业用户: 中石化(茂名石化、广石化、徐州管道、福炼化、镇海炼化、天津乙烯、武汉乙烯、 长岭炼化) 中石油(新疆克拉2气田、冀东油田、陕京二线、西气东输、宁波大榭) 上海地铁(明珠线二期、2、3、6、7、8、9、11号线、)南京地铁、广州地铁、天津地 铁、苏州地铁、昆明地铁、武汉轻轨 宝钢(宝新不锈钢、梅山钢铁) 武钢(第二硅钢片厂、新二炼钢、热轧、一总降、三硅钢、8#高炉、CSP总降、三冷轧) 首钢、新冶钢、攀钢、贵州水城钢铁 天津新一代运载火箭基地、北京总参三部计算机中心 珠海阿莫科、南平纸厂、中海油、无锡华润微电子、青岛港、万安水电站、安阳玻壳、 泸天化、DAIREN、福耀玻璃、 曲靖烟厂、水钢、攀钢、上海BASF、青藏铁路、苏州 雅新、厦门港务、神华、天津空港、成都成芯、CCTV、淮南张集矿、友达光电、广西 APP、南京地铁、武汉新芯、道康宁、赤天化、神华神东、深超光电、连云港港口、德 芯电子、神朔铁路、洋山中港、虹桥机场、龙腾光电、英特尔、南昌机场扩建、武广客 运武汉站、云南曲靖卷烟厂、楚雄卷烟厂 云南曲靖卷烟厂、 云南曲靖卷烟厂 楚雄卷烟厂、哈尔滨地铁© ABB Group December 21, 2011 | Slide 6强大的客户基础青藏铁路天津滨海开发区中央电视台新址北京国际机场扩建工程© ABB Group December 21, 2011 | Slide 7地铁(广/沪等)我们的贡献 – 西部开发ABB为青藏铁路工程提供7个断路器间隔的气体绝缘组合电器。

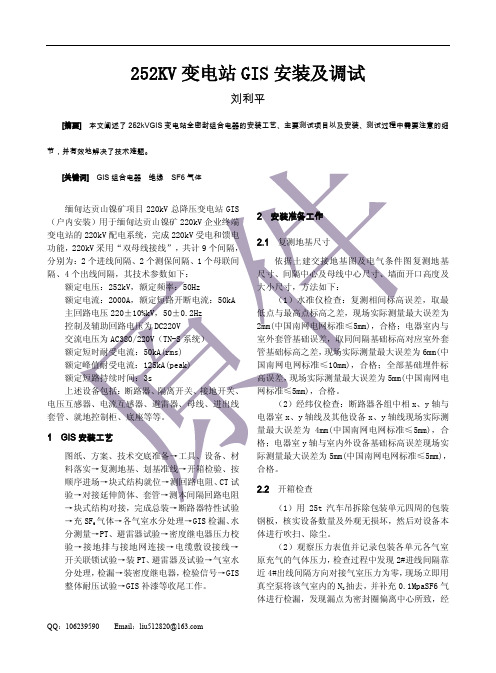

252KV变电站GIS安装及调试刘利平[摘要]本文阐述了252kVGIS变电站全密封组合电器的安装工艺、主要测试项目以及安装、测试过程中需要注意的细节,并有效地解决了技术难题。
[关键词] GIS组合电器绝缘SF6气体缅甸达贡山镍矿项目220kV总降压变电站GIS (户内安装)用于缅甸达贡山镍矿220kV企业终端变电站的220kV配电系统,完成220kV受电和馈电功能,220kV采用“双母线接线”,共计9个间隔,分别为:2个进线间隔、2个测保间隔、1个母联间隔、4个出线间隔,其技术参数如下:额定电压:252kV,额定频率:50Hz额定电流:2000A,额定短路开断电流:50kA主回路电压220±10%kV,50±0.2Hz控制及辅助回路电压为DC220V交流电压为AC380/220V(TN-S系统)额定短时耐受电流:50kA(rms)额定峰值耐受电流:125kA(peak)额定短路持续时间:3s上述设备包括:断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、进出线套管、就地控制柜、底座等等。
1 GIS安装工艺图纸、方案、技术交底准备→工具、设备、材料落实→复测地基、划基准线→开箱检验、按顺序进场→块式结构就位→测回路电阻、CT试验→对接延伸筒体、套管→测本间隔回路电阻→块式结构对接,完成总装→断路器特性试验→充SF6气体→各气室水分处理→GIS检漏、水分测量→PT、避雷器试验→密度继电器压力校验→接地排与接地网连接→电缆敷设接线→开关联锁试验→装PT、避雷器及试验→气室水分处理,检漏→装密度继电器,检验信号→GIS整体耐压试验→GIS补漆等收尾工作。
2 安装准备工作2.1 复测地基尺寸依据土建交接地基图及电气条件图复测地基尺寸、间隔中心及母线中心尺寸、墙面开口高度及大小尺寸,方法如下:(1)水准仪检查:复测相间标高误差,取最低点与最高点标高之差,现场实际测量最大误差为2mm(中国南网电网标准≤5mm),合格;电器室内与室外套管基础误差,取同间隔基础标高对应室外套管基础标高之差,现场实际测量最大误差为6mm(中国南网电网标准≤10mm),合格;全部基础埋件标高误差,现场实际测量最大误差为5mm(中国南网电网标准≤5mm),合格。
252kV GIS特快速暂态电压和电流的特性研究的开题报告题目:252kV GIS特快速暂态电压和电流的特性研究一、研究背景和意义高压电气设备在交流电网中起着非常重要的作用。
其中,气体绝缘开关设备(GIS)是电力系统中,重要的高压电器设备之一。
为了能够在恶劣的环境条件下安全可靠地运行,GIS 设备必须经受住各种暂态电压和电流的考验。
在GIS 设备的运行过程中,一些快速的暂态电压和电流会对设备产生不利的影响,导致电器设备的损坏、甚至故障。
因此,对GIS 设备的特快速暂态电压和电流的特性研究非常重要,可以为GIS 设备的设计和运行提供重要的理论依据。
二、研究内容和方法1.研究内容本课题主要研究以下内容:(1)GIS 设备快速暂态电压和电流的发生机理和特性分析。
(2)GIS 设备运行中的高压、电流波形和幅值的采集和分析。
(3)基于MATLAB/SIMULINK环境下的GIS 暂态电压和电流仿真模型建立。
(4)针对GIS 设备快速暂态电压和电流的特性,提出相应的安全措施和防护措施。
2.研究方法本课题研究采用以下方法:(1)理论研究法:分析GIS 设备快速暂态电压和电流的发生机理和特性。
(2)实验研究法:通过现场实验和测试,获取GIS 设备运行时的高压、电流波形和幅值数据,进行分析和评估。
(3)数值仿真法:建立基于MATLAB/SIMULINK 环境下的GIS暂态电压和电流仿真模型,对GIS 设备的快速暂态电压和电流进行仿真模拟。
三、预期成果和创新点1.预期成果本课题的预期研究成果包括以下方面:(1)GIS 设备快速暂态电压和电流的发生机理和特性分析。
(2)GIS 设备运行中的高压、电流波形和幅值的采集和分析。
(3)基于MATLAB/SIMULINK 环境下的GIS暂态电压和电流仿真模型建立。
(4)制定相应的安全措施和防护措施,对GIS 设备在高压电气系统中的安全运行提供参考。
2.创新点本课题的创新点主要体现在以下几个方面:(1)对GIS设备快速暂态电压和电流的发生机理和特性进行深入研究。
ZF11全封闭组合电器随着我国电力事业的发展和经济的繁荣,输变电设备已朝着高性能化﹑可靠化﹑智能化﹑经济化的精品轨道发展。
河南平高电气股份有限公司为了自身的发展,1997年初,在吸收了法国M·G公司生产的HB7系列及HB9系列全封闭组合电器先进技术的基础上,又融合了其它外国公司产品的一些优点,结合我国电力事业的实际情况,我公司自行设计开发了ZF11-252(L)型封闭式组合电器。
它是将高压变电站中除变压器以外的所有一次设备组装在金属壳体内,用环氧树脂绝缘子支持导体,内充SF6气体作为绝缘和灭弧介质的一种设备。
该设备包括断路器﹑隔离开关﹑接地开关﹑电流互感器﹑电压互感器﹑氧化锌避雷器﹑三极共箱母线﹑出线套管﹑电缆连接装置﹑电气控制柜等基本元件,还有伸缩节等其它附件。
可按用户要求组合成各种接线方式。
它适用于252KV的电力系统中,用以切合故障电流﹑转换和隔离线路﹑防护过电压和测量电量等。
ZF11-252(L)型封闭式组合电器在西安高压试验站进行了全部型式试验,并通过了国家电力公司和国家经贸委联合主持的两部鉴定,2001年荣获国家级重点新产品奖。
总体布置该GIS为分箱式结构,母线为共箱式结构,各元件已形成标准化,可按用户提出的不同主接线要求进行组合,形成用户满意的布置形式;并推出了块式结构整体运输GIS产品,它把GIS每个间隔中的断路器及两侧的电流互感器、隔离开关、接地开关及连接筒体,甚至电缆终端与现场汇控柜有机的结合在一起,二次电缆在厂内全部配置完毕,和电动机构相配的接口采用德国插入式电缆连接器,插接二次电缆非常方便,SF6气室密封性能、水份含量已在厂内测试合格,GIS全部试验厂内一次做完,无须拆卸,整体出厂,到现场只需间隔间对接,极大的减少了现场安装的工作量和周期,保证了产品整体质量。
一般来说,一个内桥变电站现场只需15个工作日即可完成安装和调试工作。
产品通用结构介绍该GIS把变电站除电力变压器外的所有一次设备都组装在接地的 金属壳体内,按用户主接线的要求构成一个整体;用盘式或柱式绝缘子支持带电部件,内充SF6气体作为绝缘和灭弧介质,由出线套管或电缆终端与外接电网相连。
一、概述电站用12kV~252kV耐污型棒型支柱复合绝缘子用于10kV~220kV交流系统中运行的电力设备和装置,尤其适用于污秽地区,能有效防止污闪事故,减少运行中维护工作量,是一种性能优良的新一代绝缘子产品。
棒型支柱复合绝缘子伞裙具有良好的憎水性。
此外,伞裙还有很好的抗老化性能,经1000h人工加速老化实验和数年自然老化实验和6年的运行实验表明:其性能无明显下降。
棒型支柱复合绝缘子机械性能主要由芯棒(材料为环氧玻纤引拨棒)承担。
其抗张和抗弯强度>500MPa,是高强度瓷材料的5~10倍,且分散性极小,变异系数在3%以内,可靠性高。
棒型支柱复合绝缘子具有体积小,重量轻(仅为瓷绝缘子的1/3~1/5),不易破碎等特点,给运输、安装、维护带来极大方便,并具有良好的抗震性。
其主要尺寸与特性见表12-1,其外形结构图见如下图。
表12-1 12kV~252kV耐污型棒型支柱复合绝缘子主要尺寸与特性产品型号图号额定电压额定弯曲负荷额定扭转负荷高度公称爬电距离伞径上附件安装尺寸(空数孔径孔中心圆直径下附件安装尺寸(空数孔径孔中心圆直径工频湿耐受电压kV(有效值)雷电全波冲击耐受电压kV(峰注:1.产品最小公称爬电距离根据产品高度不同略有差别;2.产品高度及上、下附件安装尺寸可根据表中列选取;3.所选产品弯曲强度、扭转强度低于表中所列值,用户可按表中系列直接选取;4.126kV-252kV棒行支柱复合绝缘子目前只适用于母线支柱或挑线支柱。
对于用于刀闸开关的支柱,须进行技术商议。
上海昌开电器有限公司。
1工程概述某电站安装4台立式单级混流可逆式水泵水轮机-发电电动机组,单机容量(发电工况)300MW,总装机容量1200MW,以一回500kV 电压等级并入电网。
担负电网的调峰、填谷、调频、调相及紧急事故备用等任务。
电站枢纽建筑物包括上库、下库、引水系统、厂房洞室群及500kV 地面开关站与副厂房等。
电站500kV GIS 由地下和地上两部分组成,以两回500kV 交联聚乙烯高压电缆连接,所用500kV 干式电缆终端为国内首次使用。
地上GIS 以一回出线与出线平台设备相连,预留一回出线。
GIS 设备包括管母线、断路器、隔离刀闸、接地刀闸、快速接地刀闸、避雷器、电容式电压互感器、出线SF 6-空气套管等。
设备型号为ZF15-550,额定电压550kV,额定电流4000A,是国内首套应用于抽水蓄能电站的GIS 设备。
2设备技术参数设备型号:ZF15-550额定电压:550kV 额定频率:50Hz 额定电流:4000A额定短时耐受电流(有效值):63kA 额定短路持续时间:3s 额定峰值耐受电流:171kA SF 6年漏气率:小于0.5%断路器气室SF 6气体额定压力:0.60MPa 其他气室SF 6气体额定压力:0.4MPa3故障过程该电站GIS 设备于2009年4月30日14:16开始带电试运行,未带负载,5月1日下午19:34分,1号/2号主变间隔50013隔离开关B 相气室内部发生对地放电故障,查得放电短路电流约15kA,故障发生后,我厂500kV 短线保护未动作,140ms 后线路对侧开关跳闸。
故障后现场检查有明显漏气声。
故障140ms 后对侧变电站接地距离二段动作切除故障。
经过现场检查发现,故障发生后该电站短线差动保护A、B 套均未动作,控制面板上无任何动作信号及报警信号,主变A、B 套复压过流保护、主变零序Ⅰ、Ⅱ段保护启动报警灯亮,无出口信号。
5月2日晚,厂家技术人员赶到现场并对故障部位进行解体检查,发现气室内有大量的粉尘和分第39卷第3期水电站机电技术Vol.39No.32016年03月Mechanical &Electrical Technique of Hydropower StationMar.2016收稿日期:2015-12-16作者简介:刘平(1976-),男,工程师,从事机电设备运行与检修业务管理工作。
252kV GIS用盆式绝缘子的设计及应用
摘要 高压GIS开关设备经常使用盆式绝缘子这样一种绝缘支撑件,它起到
将通有高电压电流的金属导电部位与地电位的外壳之间隔离开的绝缘作用。同
时,盆式绝缘子也将承受金属导体自身重量,运动部位的力等负荷。因此, GIS
用盆式绝缘子不但要满足绝缘性能的要求,还要具有良好的力学性能。本文详细
介绍一种252kV GIS盆式绝缘子的设计试验过程,使其最终能够满足产品设计要
求。
关键词 252kV;GIS;绝缘子
0引言
高压GIS设备中由于需要将通有高电压、大电流的金属导电体部分与地电
位隔离开来,往往需要一种使用绝缘材料浇注而成的绝缘支撑件,盆式绝缘子是
其中一种重要的绝缘支撑件。盆式绝缘子的设计一般需要分几个步骤进行,包括
绝缘设计、力学设计、通流能力设计等。当盆式绝缘子均满足三个方面的要求时,
才能应用于实际产品之中。
1 绝缘性能设计
绝缘性能设计是盆式绝缘子设计首要考虑的,绝缘性能是验证盆式绝缘子的
第一步骤。通常经过有限元计算软件对盆式绝缘子的电场进行反复优化计算,最
终设计出电场分布情况均匀满足绝缘标准要的盆式绝缘子。如图1所示为该盆式
绝缘子的电场计算。
介质属性:SF6介电常数:1.0027、绝缘件介电常数:4.95。
边界条件:施加电压:导体和绝缘子上嵌件施加1050kV;外壳赋0电位。
通过计算结果建立各个部位电场对比分析表,可以得出该盆式绝缘子的电场
强度分布,可以满足闭锁压力为0.33MPa(20℃表压)时的要求。电场计算结果见
表1电场对比分析表。
图1电场分布图
位置 最大值
(kV/mm) 判据(kV/mm)
导体表面 23.058 ≤24
盆沿面 11.901 ≤12
接地法兰 12.726 ≤14
嵌件表面和绝缘件内部 2.053 ≤3(运行电压下)
表1 电场对比分析
2 力学性能设计
载荷位置 位置 最大值(MPa) 判据(MPa)
凹面加载 盆子凹面法兰端凹槽处 91.7 ≤65
盆子与内电极粘接处 16.182 ≤20
凸面加载 盆子凸面法兰端凹槽处 118.9 ≤65
盆子与内电极粘接处 10.62 ≤20
表2 力学计算结果分析表
图2盆子整体应力分布和最大值
盆式绝缘子在实际应用中会起到隔绝气室和承载导电体的作用,因此要求其
需要承受一定载荷力的功能。在对该盆子力学计算中,整体最大值出现在盆子凹
面法兰端凹槽处,整体最大值为118.9MPa(凹面加压),超出环氧树脂强度允许
值65MPa,但是盆子其它地方应力值远小于65MPa,分析认为是由于盆子的约
束关系失真造成的,实际情况下,盆子和筒体间通过密封圈形成弹性约束,应力
值要远小于计算值。所以,忽略盆子和法兰约束周围应力失真的地方,盆式绝缘
子最大值远小于65MPa,满足强度要求。盆子与内电极粘接处应力最大值为
16.182Mpa和10.62MPa,小于20 MPa,满足粘接强度要求。如表2所示。
3 盆式绝缘子型式试验过程
为对设计完成的盆子进行实际考核,需要通过一系列的试验进行验证。包括
绝缘试验、水压试验和温升试验等(见图3、图4)。只有完全通过所有的型式试
验,该盆式绝缘子才是符合产品设计要求,投入到工程应用当中。
图3 破坏水压试验图4 绝缘摸底试验
4 结论
盆式绝缘子作为重要绝缘支撑件,它的绝缘性能、力学强度等对GIS开关
设备的稳定工作有着相当重要的作用。如果结构设计不合理往往会造成绝缘击
穿、盆子崩裂等现象。本文通过全面的绝缘性能分析、力学分析等,运用有限元
分析软件改进出一种新型的、结构可靠的盆式绝缘子,详细介绍一种252kV盆
子绝缘子的设计过程。并将改进后的盆式绝缘子投运到实际产品中进行验证时,
实际效果也充分了满足产品的要求,从而使GIS开关设备的安全性大幅度上升,
有效减少电力故障的发生。
参考文献
[1]电气工程师编委会.电气工程师手册.1版,北京:机械工业出版社,2000.
[2]电气电子绝缘技术编委会.电气电子绝缘技术手册.1版,北京:机械工业出
版社,2008,1.
