鲁JJ-154砂垫层和砂石垫层检验批质量验收记录表(1)

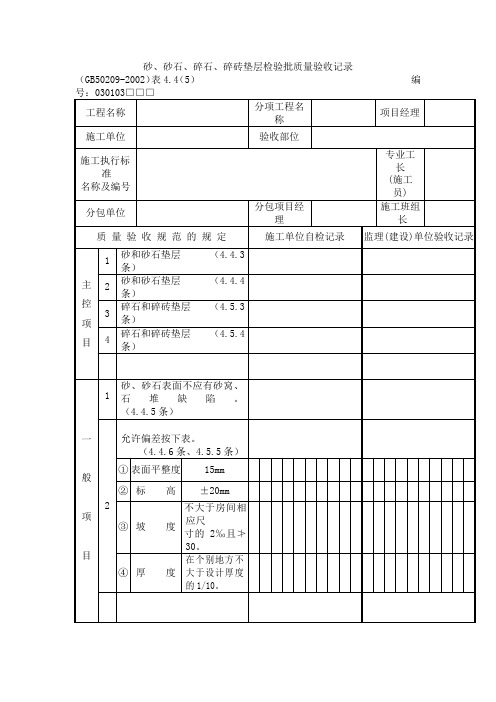

砂、砂石、碎石、碎砖垫层检验批质量验收记录
（GB50209-2002）表4.4（5）编
030103□□□说明
主控项目
（砂、砂石）
4.4.3 砂和砂石不得含有草根等有机杂质；砂应采用中砂；石子最大粒径不得大于垫层厚度的2/3。

检验方法：观察检查和检查材质合格证明文件及检测报告。

4.4.4 砂垫层和砂石垫层的干密度（或贯入度）应符合设计要求。

检验方法：观察检查和检查试验记录
（碎石、碎砖）
4.5.3 碎石的强度应均匀，最大粒径不应大于垫层厚度的2/3；碎砖不应采用风化、酥松、夹有有机杂质
的砖料，颗粒粒径不应大于60mm。

检验方法：观察检查和检查材质合格证明文件及检测报告。

4.5.4 碎石、碎砖垫层的密实度应符合设计要求。

检验方法：观察检查和检查试验记录
一般项目
（砂、砂石）
4.4.5 表面不应有砂窝、石堆等质量缺陷。

检验方法：观察检查
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。

碎石垫层检验批质量验收记录表1闽侯县洋里乡生活污水排放整治工程分部（子分部）工程名称：第①段接户管灌砂碎石垫层5-2~5-3段施工单位：XXX分包单位：无施工执行标准名称及编号：《混凝土结构工程施工质量验收规范》GB-2002验收部位：碎石垫层施工质量验收规范的规定：符合规范要求材料质量：设计要求符合要求垫层密实度：设计要求10mm，实测偏差±10mm，符合要求表面平整度：设计要求2/1000L，实测偏差≤30mm，符合要求标高：设计要求±10mm，实测偏差≤10mm，符合要求坡度：设计要求<1/10h，实测偏差≤1/10h，符合要求厚度：设计要求32mm，实测偏差≤2mm，符合要求施工单位检查评定记录：符合设计和规范要求监理（建设）单位验收记录：符合要求专业工长、施工班组长、施工单位检查评定结果：合格项目专业质量检查员：合格监理（建设）单位验收结论：合格专业监理工程师（建设单位项目专业技术负责人）：合格分部（子分部）工程名称：地基与基础施工单位：XXX分包单位：无施工执行标准名称及编号：《混凝土结构工程施工质量验收规范》GB-2002验收部位：层C0+000~C0+456、D0+000~D0+365段的第②段接户管灌砂碎石垫层和第③段截污干管灌砂碎石垫层材料质量和垫层密实度是主控项目，表面平整度、标高、坡度和厚度是一般项目。

设计要求分别为10mm、±10mm、2/1000L、且≯30mm和<1/10h。

施工单位检查评定记录和监理单位验收记录都符合设计和规范要求。

碎石垫层检验批质量验收记录表中，专业工长、施工班组长和施工单位检查评定结果均为合格，项目专业质量检查员和监理单位验收结论都为合格。

第四段：剔除格式错误，删除无关内容，改写如下：截污干管灌砂碎石垫分部工程的地基与基础验收部位为层C0456~C0+787、D0+365~D0+498.施工单位为XXX，项目经理为XXX，分包项目经理负责执行标准名称及编号为《混凝土结构工程施工质量验收规范》GB-2002的施工质量验收规范。

砂、碎石垫层地基检验批质量验收记录表
说明
主控项目
1．砂垫层应采用中、粗、砾砂，其含泥量不得大于5%；碎石垫层应采用未风化的碎（卵）石和砾石，最大粒径不得大于50 mm，其含泥量不得大于5%，且不含草根、垃圾等有机杂物。

垫层用砂、碎石进场时应进行进场验收，并对其杂质含量和粒径级配进行检验。

检验数量：同一产地、品种、规格且连续进场的砂每10 000 m3、碎石每3 000 m3为一批，不足上述数量时亦为一批。

施工单位每批检验1组，监理单位按施工单位检验数量的10%平行检验，且每分部工程不少于1组。

检验方法：筛析法、有机质含量试验；草根、垃圾采用观察。

2．砂、碎石垫层应分层碾压，其压实质量应符合设计要求。

检验数量：施工单位对填筑层压实质量的检验数量应符合下表的规定。

监理单位按施工单位检验数量的20%见证检验或10%平行检验。

基床以下路堤填筑层压实质量检测方法、抽样频次
检验方法：应符合《铁路工程土工试验规程》（TB10102）的有关规定。

一般项目
1．砂、碎石垫层的厚度和设置范围允许偏差及检验方法应符合下表的规定。

砂、碎石垫层的厚度、设置范围允许偏差及检验方法
2．砂、碎石垫层顶面的高程、中线至边缘距离、宽度、横坡、平整度允许偏差及检验方法应符合下表的规定。

砂、碎石垫层顶面的高程、中线至边缘距离、宽度、横坡、平整度允许偏差及检验方法。

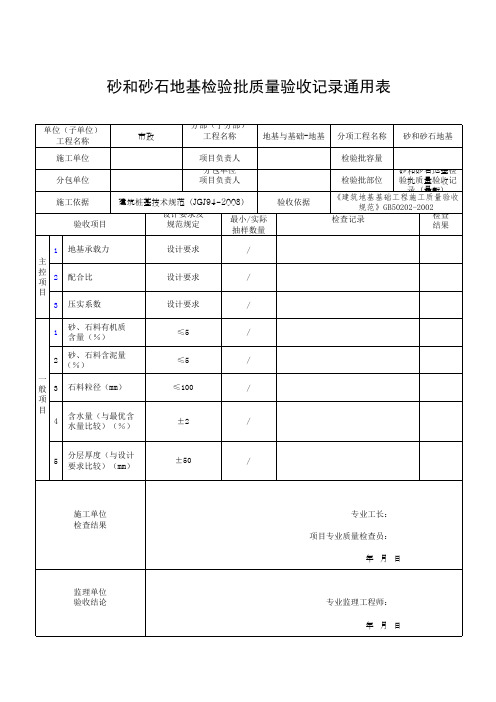

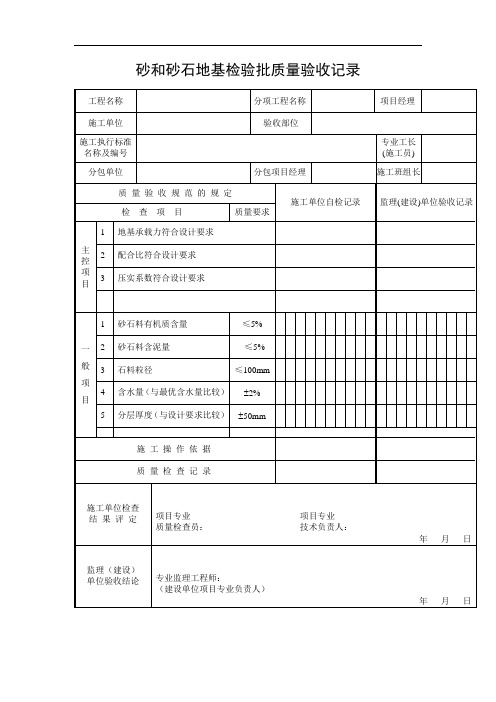

砂和砂石地基工程检验批质量验收记录表
说明
主控项目：
1、地基承载力。

由设计提出要求，在施工结束后，一定时间后进行灰土地基的承载力检验。

其检验方法也因各地设计单位的习惯、经验等不同，选用标贯、静力触探及十字板剪切强度等方法。

按设计指走方法检验。

其结果必须达到设计要求的标准。

每个单位工程不少于3点，1000m2以上，每100m2抽查1点；3000m2以上，每300m2抽查1点；独立柱每柱1点，基槽每20延长米1点。

2、配合比。

砂、石材料质量及配合比符合设计要求，体积比或重量比均可，砂石搅拌均匀。

检查施工记录。

3、压实系数。

现场施工随时检查分层铺筑厚度，分段施工搭接部位的压实情况，加水量区压实遍数，按规定检测压实系数结果应符合设计要求。

检查施工记录。

一般项目：
1、砂石料有机质含量：≤5％。

检查焙烧试验报告。

2、砂石料含泥量：≤5％。

现场检查及检查水洗试验报告。

3、石料粒径：≤100mm。

检查筛分报告。

4、含水量：±2％，与最优含水量比较。

检查烘干报告。

5、分层厚度：±50mm，与设计厚度比较。

水准仪检查。

施工前检查砂、石质量、配合比及砂石搅拌情况。

施工中检查分层厚度、搭接部分压实情况、加水量、压实遍数、压实系数。

施工结束后检查砂和砂石地基的承载力。

检查后形成施工记录或检验报告。

检查施工记录和检验报告。
