《简易机器人制作》课件

《简易机器人制作》PPT 课件

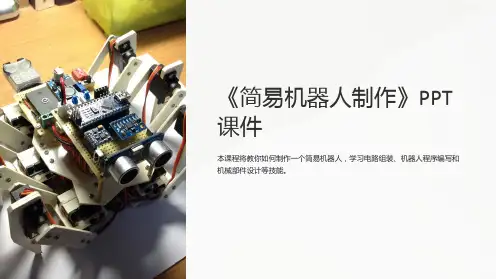

本课程将教你如何制作一个简易机器人，学习电路组装、机器人程序编写和机械部件设计等技能。
概述
电路组装
学会设计和组装机器人所需的电路，掌握电子元件的连接和布线。
机器人程序编写
学习编写机器人的程序，让机器人具备自主操作和执行任务的能力。
机械部件设计
了解机械部件的设计原理，如机器人的动力系统和运动机构。
所需材料
Arduino板
直流电机
舵机
蓝牙模块
步骤
1
硬件搭建
设计电路图，进行电路组装和机械部件的设计。
2
软件编写
搭建IDE环境，编写程Βιβλιοθήκη 实现蓝牙通信和红外遥控。3
调试
对电路和程序进行调试，确保机器人正常运行。
结论
通过本课程，您将掌握制作简易机器人的基本知识和技能，成为一个机器人制作的高手。

豫科版高中通用技术选修3：简易机器人制作全套PPT课件

什么是机器人？面对这个问题，多数人脑海里浮现的可能是影视作品中那些令人难忘的机器人角色，如铁臂阿童木、终结者、机械战警等。它们充满智慧，能力超群，能完成很多人类所不能从事的工作。事实上，这些机器上只是艺术家对现实生活中正在为人类服务的机器人的智慧和能力的艺术夸张，两者之间还有很远的距离。那么，现实中的机器人目前在人类社会活动中扮演着什么样的角色呢？
表1.2简易机器人与实用机器人的对比
与实用机器人相比，简易机器人“麻雀虽小，五脏俱全”，虽然它重量轻、体积小，在功能,结构等方面相对十简单，但与实用机器人没有本质的差别。同学们，就让我们从简易机器人入手来学习有关机器人的知识吧，在掌握了简易机器人的基本设计、制作和控制知识后制作更复杂的机器人就不再是遥不可及的事了。
机器人为我们探知未知世界人类能生存的空间是有限的，而广袤的宇宙却是无限的，只有借助机器人才能把我们的探索能力延伸出去，拓展人类的活动空间。现在机器人既能上九天揽月，又能下五洋捉鳖，甚至在炙热的火山口或者严寒的极地，都留下了它们的足迹。
以上只是列举了机器人的几种典型应用，形形色色的机器人还有很多。从这些例子可以看出，机器人是人类认识自然和改造自然的一种工具。它们并不一定需要具有人的外形和所有功能。我国科学家曾经对机器人下过这样的定义：机器人是一种自动化的机器，所不同的是这种机器具备一些与人或生物相似的智能能力，如感知能力、规划能力、动作能力和协同能力，是一种具有高度灵活性的自动化机器。
自制零件的材料应该很容易得到，所需要的工具比较简单，符合同学的技能水平，花费的金钱和时间都比较合理。教材中的灭火风扇、可伸缩毛巾架、球架、旋转编码器码盘和一些简单小电路都是自制零件的例子同学们一定会发现亲手制作这些零件非常有趣。

通用技术选修ⅲ简易机器人的制作课件.共20页

通用技术选修ⅲ简易机器人的制作课件.
56、极端的法规，就是极端的不公。 ——西塞罗 57、法律一旦成为人们的需要，人们就不再配享受自由了。—— 毕达哥拉斯 58、法律规定的惩罚不是为了私人的利益，而是为了公共的利益；一部分靠有害的强制，一部分靠榜样的效力。 ——格老秀斯 59、假如没有法律他们会更快乐的话，那么法律作为一件无用之物自己就会消灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞罗
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我

简易机器人制作ppt课件

.
21
遵循的原则
1.kiss（keep it simple stupid）简单直接。
2.一切从实际出发，经济优化。
3.不断改善，力求创新。
4.模块化的开发思想
5.亲自动手实践
.
22
三要素
机器人的三个主要部分:
（1）底盘（2）模组（3）载荷
电机——执行器部分 PLC——控制器部分接口——传感器部分
.
9
我的机器人如何转向？
双车轮转向的实现，使一个轮子不动，另一个转动一定时间转动对应角度，或者一个正转另一个反转一定时间，实现转向。
.
10
动作示意图
.
11
3 .准备相应的材料
按照机器人的动作要求和执行环境准备材料.此时应该对材料的组合方式,动作的实现原理有了清楚的构思
.
12
工具与材料：
它充分体现技术世界的奥妙
与神奇，实践性强、挑战性大、涉及面广。
.
3
有木有想过制作你的第一台机器人？？？？？？？
学问如果只是纸上谈兵的话，那么书本都是废纸。
.
4
我们从最简单的机器人说
起：简单的机器人只要实现一些动作,
不需要能够进行智能思考.一般来说制作过程需要以下几步:
（以避障小. 车为例）
外线探头为小车的“眼睛”，电机为小车的 “双足”。“大脑”控制“眼睛”去看前方是否有障碍物，当“眼睛”看到障碍后，由大脑来控制“双足”的行动方向。从而实现小车的自动避障。
.
8
2 .设计机器人的动作
设计机器人可以通过哪些动作来实现响应的功能
本项目机器人采用三轮传动结构：前面左右两边的两个轮子是主动轮，各接一个电机作为动力；后轮是从动轮，起到平衡的作用。

粤科版高中通用技术选修3-简易机器人制作：带传动与链传动_课件1

1.链传动的结构及带传动和齿轮传动的区别。
2.链传动如何传递运动和力？ 3.以变速自行车的链传动为例，分析和讨论链传动比，并给出公式。 4.计算不同飞轮(从动轮）齿数时的传动比。 5.设计一种试验方法，验证计算得出的传动比。
总结
与摩擦型带传动相比，链传动无打滑现象，因而能保持准确的传动比；又因链条不需要像带那样张得很紧，所以作用在轴上的压轴力较小；链传动能在温度较高、有水或油等恶劣环境下工作，与齿轮传动相比，链传动易于安装，成本低廉；在远距离传动时，结构更显轻便。
带传动原理
知识窗
根据传动原理不同，带传动可分为摩擦传动型和齿合传动型两大类。（一）摩擦传动型
摩擦传动型当主动带轮转动时，依靠与带轮表面的摩擦力带动从动带轮转动，从而传递运动和力，绝大部分带传动属于摩擦型带传动。
摩擦型传动中，根据带的截面形状不同，可分为普通平带传动；V型带传动；多楔带传动；圆带传动。
带传动与链传动
一、带传动
在机床、汽车和机器人等各种机械传动装置中，广泛应用着带传动，如图所示，带传动一般由固定于主动轴的带轮1（主动轮）、从动轴上的带轮2（从动轮）和张紧在两带轮上的传动带3组成，当主动轮转动时，通过传动带将运动和力传递到从动轮，使从动轮和从动轴转动。如果主动轮的直径小于从动轮，则带传动是减速传动，反之为增速传动。
总结
其缺点是需要润滑以减少条与链轮之的磨损：传动的平稳性差，会产生噪声；且只能用于平行轴间的传动链传动主要用在要求工作可靠，且两轴相距较远，以及其他不宜采用齿轮传动的场合如摩托车和电梯中传动的应用。
今天的学习到此结束，大家都同步带传动，靠带上的齿与带轮上的齿槽的齿合作用来传递运动和力，同步带传动时，带与带轮之间不会产生相对滑动，能够获得准确的传动，因此它兼有带传动和齿轮传动的特性和优点。

简易机器人制作教程ppt课件
