第十四章 液体燃料的燃烧

  • 格式：ppt
  • 大小：1.30 MB
  • 文档页数：42

下载文档原格式

  / 42

合集下载

燃料及燃烧

燃料及燃烧
22.4 C 用 H 用 S 用 N 用 W 用 V0 ( ） 0.79 L0 100 12 2 32 28 18
理论燃烧产物量
（二）实际空气需求量和实际燃烧产物量的计算 实际空气需要量 实际燃烧产物量 （三）燃烧产物成分和密度的计算 1.燃烧产物成分 用
烟煤 ：烟煤比褐煤炭化更完全，水分和挥发分进一步减少，固体碳 增加。低发热量较高；一般都在23000~29300千焦/千克。 作冶金炉燃料时，主要考虑的指标是：挥发分和发热量；灰分 含量及其熔点；含硫量；煤的粒度大小。 分类：长焰煤、气煤、肥煤、结焦煤、瘦煤。 无烟煤 ：无烟煤是炭化程度最完全的煤，其中挥发分很少。无烟煤 挥发分少，燃烧时火焰很短，故在冶金生产中很少使用。焦炭缺乏 时，可用无烟煤暂代。
②氢（H）： H 2 1 O2 H 2O(汽) 119915( KJ / Kg )
③氧（O）：有害元素 ④氮（N）：惰性物质
1 C O2 CO 10258( KJ / Kg ) 2
2
⑤硫（S）：有害杂质。S
O2 SO2 409930 KJ
存在形式：有机硫，黄铁矿硫硫酸盐 ⑥水分（W）：有害成分。水分来源：外部水、吸附水、结晶水。 ⑦灰分（A）：
2.焦炭 要求：①化学成分 ②机械强度
③块度
④灰分 ⑤反应能力 3.粉煤 将块煤或碎煤磨至0.05~0.07毫米的粒度称为粉煤。
任务2 燃烧计算
一 概述 1.完全燃烧与不完全燃烧 燃料中的可燃物全部与氧发生充分的化学反应，生成不能 燃烧的产物，叫完全燃烧。 燃料的不完全燃烧存在两种情况： ①化学性不完全燃烧：燃烧时燃料中的可燃物质没有得到足 够的氧，或者与氧接触不良，因而燃烧产物中还含有一部分 能燃烧的可燃物被排走，这种现象叫化学不完全燃烧。 ②机械不完全燃烧：燃料中的部分可燃成分未参加燃烧反应 就损失掉的那部分。如灰渣裹走的煤，炉栅漏下的煤，管道 漏掉的重油或煤气。

工程燃烧学工程燃烧学31

工程燃烧学工程燃烧学31
转杯式喷嘴常用于中小型锅炉及窑炉等装置的 燃烧设备。
1-旋转杯；2-空心轴；3-一次风导流 片；4-次风机叶轮；5-轴承；6-电机； 7-传动皮带轮
小结
液体燃料物化机理 雾化方式（机械物化、介质雾化、组合雾化） 雾化装置
1.机械雾化喷嘴
机械雾化油烧嘴的结构简单、紧凑， 工作噪音小，适用于黏度较低的燃油。
燃用雾化质量较差的油品时，易出现 堵塞或雾化粒度较粗等问题，油压要 求高，一般应达1.5~2.5 MPa，系统可 靠性要求高，油动式雾化喷嘴，它的工作原理是利用空气或蒸汽作为雾化介质，将其压力能 转换为高速气流，使液体燃料喷散为雾化炬。
一、液体燃料雾化机理
• 液滴的变形和破碎的程度取决于作用在液滴上的外力和形成液滴的液体表面 张力之间的比值，此值常用维泊（Weber，We）数（或称破碎准则）来表示。
We
作用于液滴表面的外力 液滴内力
gu2 / d1
g d1u2
• We数增大，液滴碎裂的可能性增加。对于油滴，当We＞14时，油滴变形严重， 以致碎裂。
按照雾化介质压力的高低，这种雾化喷嘴可分为两大类，即低压喷嘴和高压喷嘴。
低压空气雾化喷嘴
油在较低压力下从喷嘴中心喷出，利 用速度较高的空气（约80 m/s）从油 滴四周喷入，从而将油雾化。一般用 于小型工业锅炉上，所需风机压头 5～10 kPa。特点是空气出口流通截 面可以调节。
结构简单，调节方便，难以实现微量调 节。烧嘴的移动套管部分要求精密加工， 否则易引起火焰偏斜。
➢ 雾化过程就是把液体燃料破碎成细小液滴群的过程。液体燃料 的雾化是液体燃料喷雾燃烧过程的第一步，也是关键一步。
➢ 液体燃料雾化能增加燃料的比表面积、加速燃料的蒸发气化和 有利于燃料与空气的混合，从而保证燃料迅速而完全的燃烧。

第十四章内能和热机2

第十四章内能和热机2

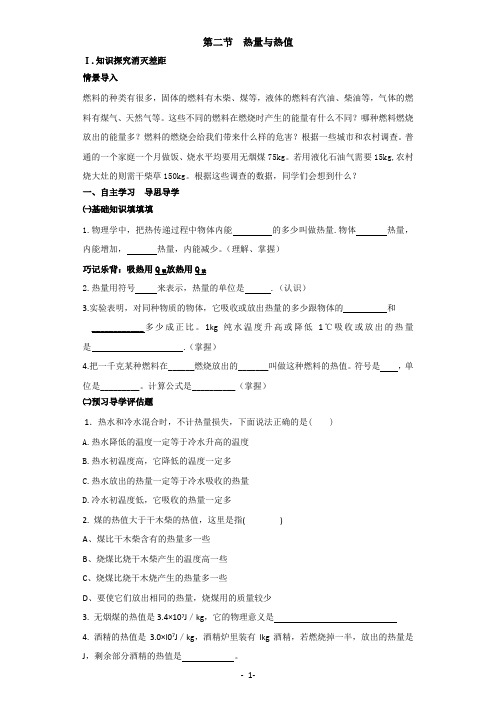

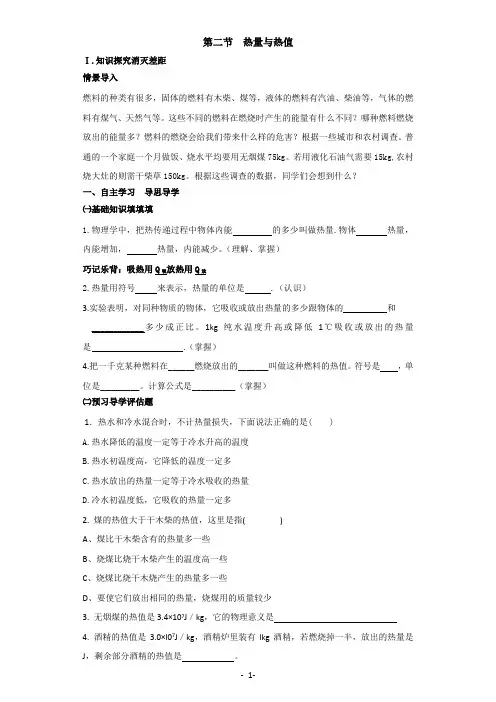

第二节热量与热值Ⅰ.知识探究消灭差距情景导入燃料的种类有很多，固体的燃料有木柴、煤等，液体的燃料有汽油、柴油等，气体的燃料有煤气、天然气等。

这些不同的燃料在燃烧时产生的能量有什么不同？哪种燃料燃烧放出的能量多？燃料的燃烧会给我们带来什么样的危害？根据一些城市和农村调查。

普通的一个家庭一个月做饭、烧水平均要用无烟煤75kg。

若用液化石油气需要15kg,农村烧大灶的则需干柴草150kg。

根据这些调查的数据，同学们会想到什么？一、自主学习导思导学㈠基础知识填填填1.物理学中，把热传递过程中物体内能的多少叫做热量.物体热量，内能增加，热量，内能减少。

（理解、掌握）巧记乐背：吸热用Q吸放热用Q放2.热量用符号来表示，热量的单位是 .（认识）3.实验表明，对同种物质的物体，它吸收或放出热量的多少跟物体的和____________多少成正比。

1kg纯水温度升高或降低1℃吸收或放出的热量是.（掌握）4.把一千克某种燃料在______燃烧放出的_______叫做这种燃料的热值。

符号是，单位是_________。

计算公式是__________（掌握）㈡预习导学评估题1．热水和冷水混合时，不计热量损失，下面说法正确的是( )A.热水降低的温度一定等于冷水升高的温度B.热水初温度高，它降低的温度一定多C.热水放出的热量一定等于冷水吸收的热量D.冷水初温度低，它吸收的热量一定多2. 煤的热值大于干木柴的热值，这里是指( )A、煤比干木柴含有的热量多一些B、烧煤比烧干木柴产生的温度高一些C、烧煤比烧干木烧产生的热量多一些D、要使它们放出相同的热量，烧煤用的质量较少3. 无烟煤的热值是3.4×107J／kg，它的物理意义是4. 酒精的热值是3.0×l07J／kg，酒精炉里装有lkg酒精，若燃烧掉一半，放出的热量是J，剩余部分酒精的热值是。

□C 热传递的实质是内能的转移，转移的那部分内能称为热量，物体吸收了多少热量，物体的内能就增加了多少；相反，物体放出了多少热量，物体的内能就减少了多少.㈢预习效果自主反馈答案：㈠1.改变；吸收；放出 2.Q ；J 3.物体的质量大小；温度的变化多少；4.2×103J 4.完全；热量；q ；J/kg ；Q ＝qm ㈡1．C 2.D3.一千克无烟煤完全燃烧放出的热量是3.4×107J ４.1.5×107J ；3.0×107J ◆问题口袋1.热水变凉水，内能减少了多少？2.为什么一大堆茅草燃料产生的热量不如1kg 煤燃烧产生的热量多？ 二、探究学习 突破重难疑点 探究点1：什么叫做热量（重难点）◆问题情境：1.小明有一杯热水，小刚有一杯质量相等的冷水，小明说他的那杯热水含有的热量多，小刚认为小明的说法不正确，你认为呢？2.一杯热水倒进一桶冷水里，热量从热水传递给冷水还从冷水传递给热水？ ◆探究发现：小明的说法不正确，因为热量是一个过程量，它对应于热传递的过程，它不是物体具有的，是内能发生转移时用来量度内能变化多少的一个物理量。

人教版物理九年级全一册14.2热机的效率 课件(共25张PPT)

人教版物理九年级全一册14.2热机的效率 课件(共25张PPT)

消耗的柴油量：m=
Q总 q
=
165000J 4.3×10 7J/kg
≈3.8×10 -3kg
答：消耗的柴油质量为 3.8×10-3kg
Hale Waihona Puke 第十四章内能的利用第二节热机的效率
烧火煮饭—柴
蒸汽机----煤
火车—油
汽车-----油
火箭---氢气
大
气
污
染
它们都离不开燃料 燃料燃烧的过程是化学能转变为内能的过程。
讨论：日常生活中常用到的燃料有哪些？
常见的燃料有煤、石油（加工炼制成汽油、煤油、
柴油和液化气等）、天燃气等，农村还用草木等植物
的秸杆作燃料。
q柴=1.2×107J/kg ,表示1kg的煤在完全燃烧时所放出的热量为 1.2×107J。
q煤气=1.8×107J/m3，表示1m3的煤气在完全燃烧时所放出的热 量为1.8×107J。
4、热值是燃料的一种特性，其大小只与燃料的种类 有关，与燃料的质量（体积）、是否燃烧、是否完 全燃烧无关。
例题：某个家庭预计每月使用天然气4m3，这些天 然气完全燃烧放出多少热量，相当于多少kg柴薪 完全燃烧放出的热量（q气为7.5×107J/m3，
Q放
提高热机效率可提高燃料的利用率
例：用天然气灶烧水，燃烧1m3的天然气，使100kg的
水从20℃升高到70℃.天然气热值3.2×107J/m3求
（1）天然气完全燃烧放出热量
（2）水吸收的热量
（3）天然气灶的效率
解:（1）Q放=qv= 3.2×107J/m3×1m3 =3.2×107J
(2) Q吸=Cm(t-t0)=4.2×103j/kg.0c× 100kg ×(70-20) 0c

液体燃料雾化与燃烧概述

液体燃料雾化与燃烧概述
液体燃料雾化与燃烧理论
液体燃料的燃烧特点概述
一、液体燃料的燃烧过程
燃油槽车 / 油管工厂油罐过滤油泵烧嘴炉膛或燃烧室 ————— 供油系统 ———————— —燃烧装置——
燃油的燃烧过程：沸点低于燃点、受热后先蒸发、汽化、然后燃烧 油的雾化油滴蒸发、高温热解与裂解与空气混合着火燃烧 油的蒸发：提供反应需要的可燃物质 油的燃烧：提供油蒸发所需要的热量 蒸发与混合的速度——燃烧速度 当燃油、空气等条件一定时，控制油的燃烧过程主要控制雾化和混合 过程。
油滴的平均直径小、分布好、有利于蒸发、也有利于形成良好的浓度 场
思考1：
液体燃料的雾化燃烧的具体过程？
液体燃料的物理与化学变化过程
液体燃料喷射
液体燃料破碎
连续大体积液体
火焰
液体燃料蒸发 液滴
气态燃料化学反应
燃油液滴燃烧过程
气体团
思考2：
液体燃料燃烧的主要影响因素？
液态燃油的雾化 液态燃油的蒸发 气态燃油与氧化剂的混合 燃烧过程的化学反应动力学
油机、燃气轮机等) 。 重油和渣油是石油炼制过程中的 残余物，粘度大、杂质多，常温
为固态，先预热，雾化难，
油雾边缘易混合中心难混合通过喷 嘴使油雾化，油的颗粒不均匀， 从几 到500 。大颗粒容易产 生大的烟粒与焦粒。油颗粒燃烬时
间与颗粒直径平方成正比。
雾化装置复杂，用于工业窑炉和锅炉等固定式燃烧设备
讨论点4：关于液雾燃烧模型建立的推演建立过程及当 前存在的不足分析与改进思路。
6. 关于作业与课题讨论内容的思考
算例练习：
表面波失稳案例测试：1）理论解析解的特征分析；2）数 值解对解析解的近似求解；
基于CFD的液雾燃烧算例计算测试与讨论。

内能的利用知识点总结

内能的利用知识点总结

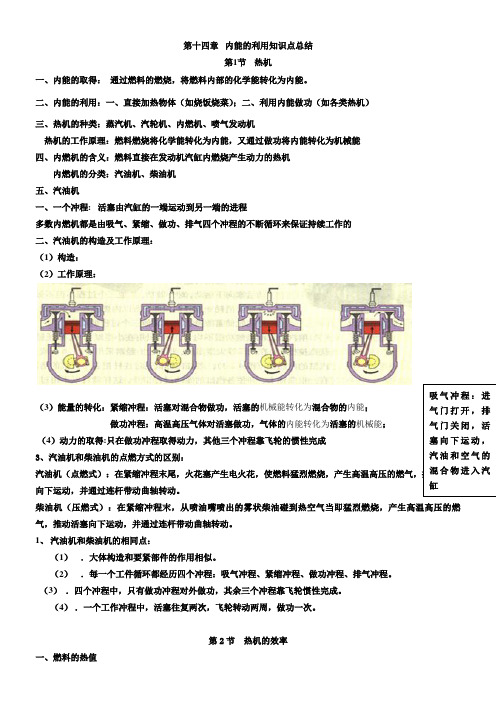

第十四章 内能的利用知识点总结第1节 热机一、内能的取得： 通过燃料的燃烧，将燃料内部的化学能转化为内能。
