聚碳酸酯合成

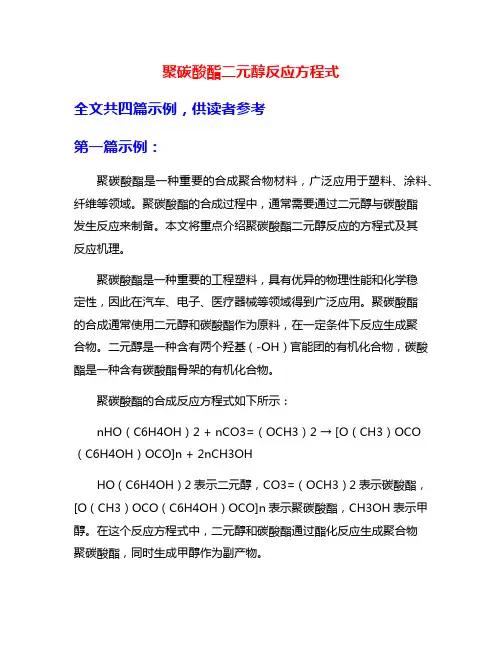

聚碳酸酯二元醇反应方程式全文共四篇示例，供读者参考第一篇示例：聚碳酸酯是一种重要的合成聚合物材料，广泛应用于塑料、涂料、纤维等领域。

聚碳酸酯的合成过程中，通常需要通过二元醇与碳酸酯发生反应来制备。

本文将重点介绍聚碳酸酯二元醇反应的方程式及其反应机理。

聚碳酸酯是一种重要的工程塑料，具有优异的物理性能和化学稳定性，因此在汽车、电子、医疗器械等领域得到广泛应用。

聚碳酸酯的合成通常使用二元醇和碳酸酯作为原料，在一定条件下反应生成聚合物。

二元醇是一种含有两个羟基（-OH）官能团的有机化合物，碳酸酯是一种含有碳酸酯骨架的有机化合物。

聚碳酸酯的合成反应方程式如下所示：nHO（C6H4OH）2 + nCO3=（OCH3）2 → [O（CH3）OCO （C6H4OH）OCO]n + 2nCH3OHHO（C6H4OH）2表示二元醇，CO3=（OCH3）2表示碳酸酯，[O（CH3）OCO（C6H4OH）OCO]n表示聚碳酸酯，CH3OH表示甲醇。

在这个反应方程式中，二元醇和碳酸酯通过酯化反应生成聚合物聚碳酸酯，同时生成甲醇作为副产物。

这个反应的机理主要涉及到酯化反应和缩聚反应两个过程。

二元醇和碳酸酯通过酯化反应生成酯键，这个过程中，二元醇的羟基和碳酸酯的碳酸酯骨架发生反应，生成酯键和甲醇。

然后，生成的酯键通过缩聚反应不断连结，形成聚合物链。

在这个过程中，二元醇和碳酸酯的摩尔比、反应温度、反应时间等条件都会对聚碳酸酯的性能产生影响。

聚碳酸酯二元醇反应的方程式和反应机理为我们深入了解聚碳酸酯的合成提供了重要参考。

通过优化反应条件，调控反应过程，可以实现聚合物的精确合成，获取具有特定性能的聚碳酸酯材料。

未来，随着聚碳酸酯材料在更多领域的应用，对聚碳酸酯二元醇反应的研究会更加深入，为其性能优化和应用拓展提供更多可能性。

【文章结束】第二篇示例：聚碳酸酯是一种重要的工业原料，也是一种常用的高分子材料。

它的制备过程中，常常需要使用二元醇进行反应。

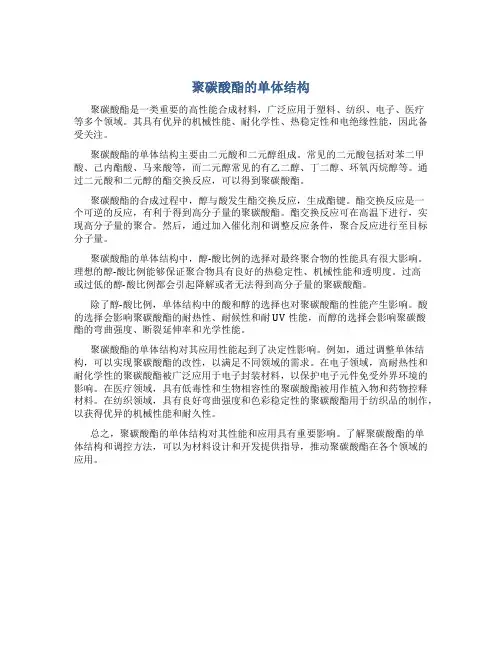

聚碳酸酯的单体结构聚碳酸酯是一类重要的高性能合成材料，广泛应用于塑料、纺织、电子、医疗等多个领域。

其具有优异的机械性能、耐化学性、热稳定性和电绝缘性能，因此备受关注。

聚碳酸酯的单体结构主要由二元酸和二元醇组成。

常见的二元酸包括对苯二甲酸、己内酯酸、马来酸等，而二元醇常见的有乙二醇、丁二醇、环氧丙烷醇等。

通过二元酸和二元醇的酯交换反应，可以得到聚碳酸酯。

聚碳酸酯的合成过程中，醇与酸发生酯交换反应，生成酯键。

酯交换反应是一个可逆的反应，有利于得到高分子量的聚碳酸酯。

酯交换反应可在高温下进行，实现高分子量的聚合。

然后，通过加入催化剂和调整反应条件，聚合反应进行至目标分子量。

聚碳酸酯的单体结构中，醇-酸比例的选择对最终聚合物的性能具有很大影响。

理想的醇-酸比例能够保证聚合物具有良好的热稳定性、机械性能和透明度。

过高或过低的醇-酸比例都会引起降解或者无法得到高分子量的聚碳酸酯。

除了醇-酸比例，单体结构中的酸和醇的选择也对聚碳酸酯的性能产生影响。

酸的选择会影响聚碳酸酯的耐热性、耐候性和耐UV性能，而醇的选择会影响聚碳酸酯的弯曲强度、断裂延伸率和光学性能。

聚碳酸酯的单体结构对其应用性能起到了决定性影响。

例如，通过调整单体结构，可以实现聚碳酸酯的改性，以满足不同领域的需求。

在电子领域，高耐热性和耐化学性的聚碳酸酯被广泛应用于电子封装材料，以保护电子元件免受外界环境的影响。

在医疗领域，具有低毒性和生物相容性的聚碳酸酯被用作植入物和药物控释材料。

在纺织领域，具有良好弯曲强度和色彩稳定性的聚碳酸酯用于纺织品的制作，以获得优异的机械性能和耐久性。

总之，聚碳酸酯的单体结构对其性能和应用具有重要影响。

了解聚碳酸酯的单体结构和调控方法，可以为材料设计和开发提供指导，推动聚碳酸酯在各个领域的应用。

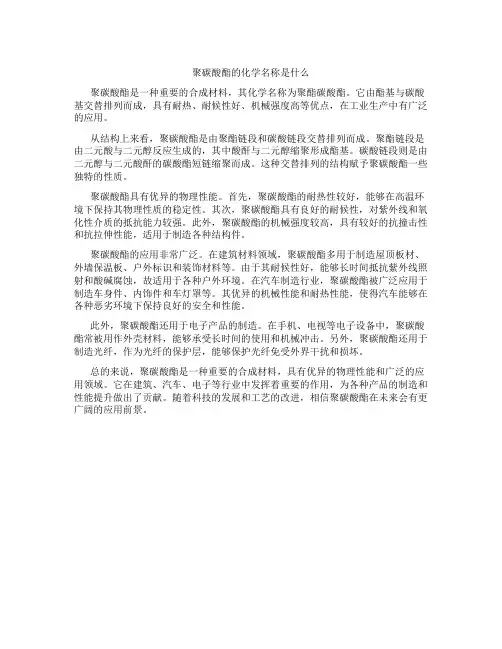

聚碳酸酯的化学名称是什么聚碳酸酯是一种重要的合成材料，其化学名称为聚酯碳酸酯。

它由酯基与碳酸基交替排列而成，具有耐热、耐候性好、机械强度高等优点，在工业生产中有广泛的应用。

从结构上来看，聚碳酸酯是由聚酯链段和碳酸链段交替排列而成。

聚酯链段是由二元酸与二元醇反应生成的，其中酸酐与二元醇缩聚形成酯基。

碳酸链段则是由二元醇与二元酸酐的碳酸酯短链缩聚而成。

这种交替排列的结构赋予聚碳酸酯一些独特的性质。

聚碳酸酯具有优异的物理性能。

首先，聚碳酸酯的耐热性较好，能够在高温环境下保持其物理性质的稳定性。

其次，聚碳酸酯具有良好的耐候性，对紫外线和氧化性介质的抵抗能力较强。

此外，聚碳酸酯的机械强度较高，具有较好的抗撞击性和抗拉伸性能，适用于制造各种结构件。

聚碳酸酯的应用非常广泛。

在建筑材料领域，聚碳酸酯多用于制造屋顶板材、外墙保温板、户外标识和装饰材料等。

由于其耐候性好，能够长时间抵抗紫外线照射和酸碱腐蚀，故适用于各种户外环境。

在汽车制造行业，聚碳酸酯被广泛应用于制造车身件、内饰件和车灯罩等。

其优异的机械性能和耐热性能，使得汽车能够在各种恶劣环境下保持良好的安全和性能。

此外，聚碳酸酯还用于电子产品的制造。

在手机、电视等电子设备中，聚碳酸酯常被用作外壳材料，能够承受长时间的使用和机械冲击。

另外，聚碳酸酯还用于制造光纤，作为光纤的保护层，能够保护光纤免受外界干扰和损坏。

总的来说，聚碳酸酯是一种重要的合成材料，具有优异的物理性能和广泛的应用领域。

它在建筑、汽车、电子等行业中发挥着重要的作用，为各种产品的制造和性能提升做出了贡献。

随着科技的发展和工艺的改进，相信聚碳酸酯在未来会有更广阔的应用前景。

聚碳酸酯（pc）工业上应用的聚碳酸酯主要由双酚A和光气来合成，其主链含有苯环和四取代的季碳原子，刚性和耐热性增加，Tm=265-270℃，Tg=149℃，可在15-130℃内保持良好地力学性能，抗冲性能和透明性特好，尺寸稳定，耐蠕变，性能优于涤纶聚酯，是重要的工程塑料。

但聚碳酸酯易应力开裂，受热时易水解，加工前应充分干燥。

聚碳酸酯的制法有酯交换法和光气直接法。

（1）酯交换法原理与生产涤纶聚酯的酯交换法相似。

双酚A与碳酸二苯酯熔融缩聚，进行酯交换，在高温减压条件下不断排除苯酚，提高反应程度和分子量。

酯交换法需用催化剂，分两个阶段进行：第一阶段，温度180-200℃，压力270-400Pa，反应1-3h,转化率为80%-90%；第二阶段，290-300℃,130Pa以下，加深反应程度。

起始碳酸二苯酯应过量，经酯交换反应，排出苯酚，由苯酚排出量来调节两基团数比，控制分子量。

苯酚沸点高，从高粘熔体中脱除并不容易。

与涤纶聚酯相比，聚碳酸酯的熔体粘度要高得多，例如分子量3万，300℃时的粘度达600Pa·s，对反应设备的搅拌混合和传热有着更高的要求。

因此，酯交换法聚碳酸酯的分子量受到了限制，多不超出3万。

（2）光气直接法光气属于酰氯，活性高，可以与羟基化合物直接酯化。

光气法合成聚碳酸酯多采用界面缩聚技术。

双酚A和氢氧化钠配成双酚钠水溶液作为水相，光气的有机溶液（如二氯甲烷）为另一相，以胺类（如四丁基溴化铵）作催化剂，在50℃下反映。

反映主要在水相一侧，反应器内的搅拌要保证有机相中的光气及时地扩散至界面，以供反映。

光气直接法比酯交换法经济，所得分子量也较高。

界面缩聚是不可逆反应，并不严格要求两基团数相等，一般光气稍过量，以弥补水解损失。

可加少量单官能团苯酚进行端基封锁，控制分子量。

聚碳酸酯用双酚A的纯度要求高，有特定的规格，不宜含有单酚和三酚，否则，得不到高分子量的聚碳酸酯，或产生交联。

聚氨基甲酸酯一、耐溶剂聚氨酯弹性体的制备方法由聚酯多元醇与二异氰酸酯通过一步或多步硫化反应进行制备。

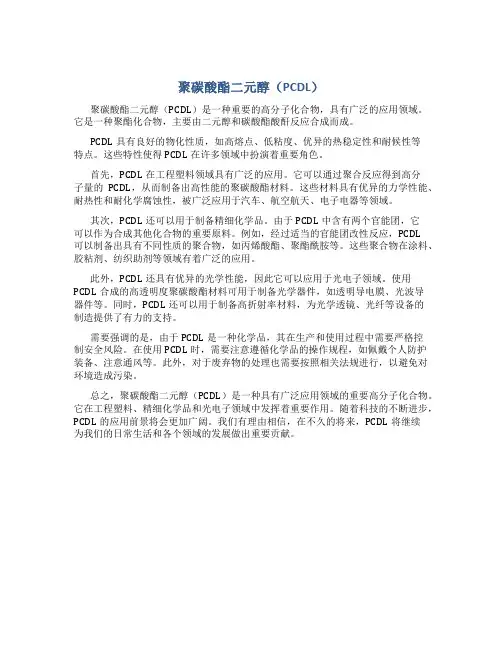

聚碳酸酯二元醇（PCDL）聚碳酸酯二元醇（PCDL）是一种重要的高分子化合物，具有广泛的应用领域。

它是一种聚酯化合物，主要由二元醇和碳酸酯酸酐反应合成而成。

PCDL具有良好的物化性质，如高熔点、低粘度、优异的热稳定性和耐候性等特点。

这些特性使得PCDL在许多领域中扮演着重要角色。

首先，PCDL在工程塑料领域具有广泛的应用。

它可以通过聚合反应得到高分子量的PCDL，从而制备出高性能的聚碳酸酯材料。

这些材料具有优异的力学性能、耐热性和耐化学腐蚀性，被广泛应用于汽车、航空航天、电子电器等领域。

其次，PCDL还可以用于制备精细化学品。

由于PCDL中含有两个官能团，它可以作为合成其他化合物的重要原料。

例如，经过适当的官能团改性反应，PCDL可以制备出具有不同性质的聚合物，如丙烯酸酯、聚酯酰胺等。

这些聚合物在涂料、胶粘剂、纺织助剂等领域有着广泛的应用。

此外，PCDL还具有优异的光学性能，因此它可以应用于光电子领域。

使用PCDL合成的高透明度聚碳酸酯材料可用于制备光学器件，如透明导电膜、光波导器件等。

同时，PCDL还可以用于制备高折射率材料，为光学透镜、光纤等设备的制造提供了有力的支持。

需要强调的是，由于PCDL是一种化学品，其在生产和使用过程中需要严格控制安全风险。

在使用PCDL时，需要注意遵循化学品的操作规程，如佩戴个人防护装备、注意通风等。

此外，对于废弃物的处理也需要按照相关法规进行，以避免对环境造成污染。

总之，聚碳酸酯二元醇（PCDL）是一种具有广泛应用领域的重要高分子化合物。

它在工程塑料、精细化学品和光电子领域中发挥着重要作用。

随着科技的不断进步，PCDL的应用前景将会更加广阔。

我们有理由相信，在不久的将来，PCDL将继续为我们的日常生活和各个领域的发展做出重要贡献。

聚碳酸酯甲:溶液光气法(德国拜尔公司)光气和双酚A为原料,在碱性水溶液和二氯甲烷(或二氯乙烷)溶剂中进行界面缩聚,所得的PC胶液经过洗涤,沉淀,干燥,挤出造粒等工序制得PC产品.此工艺经济性差,且存在环保问题,已完全淘汰.乙:酯交换熔融缩聚法(德国拜尔(上海)公司)双酚A(双酚基丙烷\BPA)和CPD(碳酸二苯酯)在一定的条件下发生反应生成聚碳酸酯材料.一.双酚A的合成苯酚和丙酮合成二.C PD合成—a苯酚中加入16-20%的氢氧化钠,生成苯酚钠;b在10℃左右通入光气,控制在20-30℃进行反应,尾气含光气和氯化氢,导入吸收塔用稀碱破坏后从高空排放;反应后期测PH至中性,停止通入光气;去除锅内光气和盐酸气,过滤,用水洗涤,减压熔融脱水得到粗品.粗品减压蒸馏,收集窄馏分,冷凝后液态品经结片机结片后得到精制品.聚合品级对纯度要求很高,熔点大于等于78摄氏度.苯酚和光气合成定额消耗:苯酚963Kg/T氢氧化钠(30%)577Kg/T光气(98%)592Kg/T三.聚碳酸酯的合成1.DPC在微量卤化锂或氢氧化锂等催化剂和添加剂存在下与BPA 在高温,高真空的条件下(熔融)进行酯交换反应生成低聚物;再进一步缩聚制得PC产品.该工艺流程短,无溶剂,全封闭,无污染,生产成本略低于光气法;不过反应条件为高温,高真空,聚合体系粘度较大,传热传质困难,易生成支化结构,产品色泽偏黄;但产品光学性能较差,催化剂易污染,副产品酚难以去除,产品分子量低,应用范围有限;再加上搅拌,传热等问题的限制,难以实现大吨位工业化生产.需要不同反应搅拌器,加速水分子脱除,提高PC的相对分子质量,提高和稳定产品质量.丙:界面缩聚光气法界面缩聚光气法是目前工业上应用较为广泛的工艺,双酚A首先与氢氧化钠溶液反应生成双酚A的钠盐;后加入二氯甲烷,通入光气,使物料在界面上聚合,生成低分子量PC,然后经缩聚分离得到高分子量PC产品.此工艺路线技术成熟,产品质量高,不用脱出溶剂,成本较低,适合大规模和连续化生产,而且产品纯净,易加工,分子量高,能满足各种用途性能要求,在PC生产工艺中占绝对优势,目前世界上约有90%的PC生产采用该工艺;但由于生产中使用剧毒光气,而且要用到二氯甲烷溶液并副产氯化钠,对环境有影响,目前也属于限制发展状态.近年来,对该法的主要改进体现在环状齐聚物的开环聚合和后处理工艺方面.丁:非光气酯交换熔融缩聚法甲醇羰基化法或碳酸乙烯酯(或碳酸丙烯酯)与甲醇酯交换生成碳酸二甲酯(DMC);再与醋酸苯酯交换生成碳酸二苯酯(DPC);DPC 在熔融的状态下与双酚A进行酯交换反应,缩聚后得到PC产品.该法的副产物醋酸甲酯经热裂化转化为甲醇和乙烯酮,甲醇回收后用于合成碳酸二甲酯,乙烯酮与苯酚反应生成醋酸苯酯,从而有效的降低生产成本.该工艺为绿色工艺,具有全封闭,无副产品,基本无污染等特点,从根本上摆脱了有毒原料光气,且碳酸二苯酯的纯度进一步提高,对聚合物更有利,是PC工艺发展的方向.。

聚碳酸酯的生产流程英文回答：Polycarbonate, also known as PC, is a type of thermoplastic polymer that is widely used in various industries due to its excellent properties. The production process of polycarbonate involves several steps, including the synthesis of monomers, polymerization, and molding.The first step in the production of polycarbonate is the synthesis of monomers. Polycarbonate is derived from bisphenol A (BPA) and phosgene. BPA is reacted with sodium hydroxide to form a sodium salt, which is then reacted with phosgene to produce a dihydroxy compound. This dihydroxy compound is then further reacted with phosgene to form the polycarbonate monomer.The next step in the production process is polymerization. The polycarbonate monomer is heated and mixed with a catalyst, typically a base or an acid, toinitiate the polymerization reaction. This reaction results in the formation of long chains of polycarbonate molecules. The polymerization process can be carried out in various ways, such as melt polymerization or solution polymerization.Once the polymerization is complete, the molten polycarbonate is then cooled and solidified into a desired shape. This is achieved through a process called molding. There are several methods of molding polycarbonate,including injection molding, extrusion molding, and blow molding. Injection molding is the most commonly used method, where the molten polycarbonate is injected into a moldcavity under high pressure and then cooled to form thefinal product.After the molding process, the polycarbonate products may undergo additional treatments, such as annealing or surface finishing, to improve their properties or appearance. Annealing involves heating the polycarbonate to a specific temperature and then slowly cooling it torelieve internal stresses and improve its dimensionalstability. Surface finishing techniques, such as polishingor coating, can be applied to enhance the appearance and durability of the polycarbonate products.In conclusion, the production process of polycarbonate involves the synthesis of monomers, polymerization, and molding. The synthesis of monomers involves the reaction of bisphenol A with phosgene to form the polycarbonate monomer. The polymerization process results in the formation of long chains of polycarbonate molecules, which are then moldedinto desired shapes. Additional treatments, such as annealing and surface finishing, may be applied to improve the properties and appearance of the polycarbonate products.中文回答：聚碳酸酯，也被称为PC，是一种热塑性聚合物，在各个行业中被广泛应用，因其出色的性能而受到青睐。

聚碳酸酯生产工艺技术聚碳酸酯是一种重要的工程塑料，具有优异的物理性能和化学稳定性，被广泛应用于汽车、电子、建筑等领域。

聚碳酸酯的生产工艺技术对产品的质量和成本具有重要影响。

本文将介绍聚碳酸酯的生产工艺技术，包括原料准备、聚合反应、成型工艺等方面。

一、原料准备聚碳酸酯的生产原料主要包括苯酚、二氧化碳和苯基碳酸酯。

苯酚是聚碳酸酯的主要原料，通常采用苯与氢氧化钠在高温高压的条件下发生氢氧化反应制备苯酚。

二氧化碳作为碳原子的来源，通常采用从空气中提取二氧化碳。

苯基碳酸酯是聚碳酸酯的中间体，可以通过苯酚和二氧化碳在催化剂的作用下发生酯化反应制备。

在原料准备阶段，需要对原料进行精细的分析和控制，确保原料的纯度和稳定性，以保证最终产品的质量。

二、聚合反应聚碳酸酯的生产主要通过聚合反应实现。

聚合反应是将苯基碳酸酯与酸酐在催化剂的作用下进行环状开合聚合反应。

在反应过程中，需要控制反应温度、压力和催化剂的使用量，以保证聚合反应的高效进行。

还需要对反应过程进行监控和调节，确保聚合反应的均匀性和稳定性。

聚合反应的控制是影响产品质量的关键环节，需要进行精细的调节和控制。

三、成型工艺聚碳酸酯在生产过程中需要经过成型工艺才能形成最终的制品。

成型工艺主要包括热塑性成型和注塑成型两种方式。

热塑性成型是将聚碳酸酯材料加热至熔融状态，通过模具成型制成所需产品。

注塑成型是将熔融的聚碳酸酯材料注入模具中，经冷却凝固后形成所需产品。

在成型工艺中，需要对温度、压力、速度等参数进行严格控制，以保证产品的成型质量和精度。

还需要对成型工艺进行优化，降低生产成本，提高生产效率。

四、产品检测生产出的聚碳酸酯制品需要经过严格的产品检测，以保证产品的质量和性能符合要求。

产品检测主要包括外观检测、物理性能测试和化学性能测试等方面。

外观检测主要是检测产品的表面光洁度、色泽和外观缺陷等。

物理性能测试主要是检测产品的拉伸强度、弯曲强度、冲击强度、热变形温度等物理性能指标。
