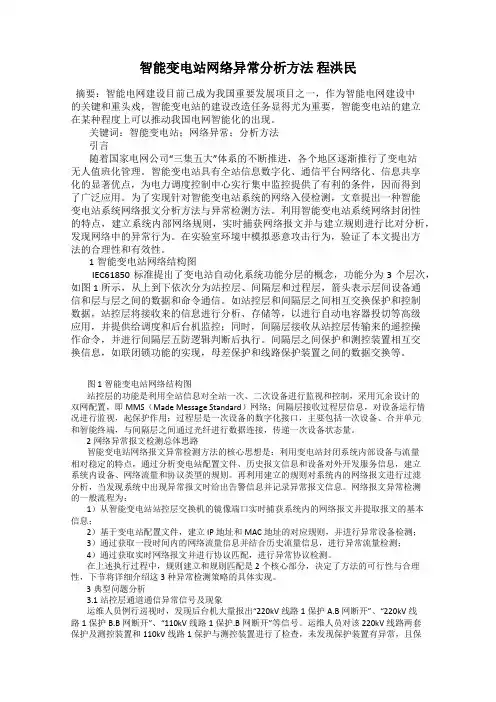

智能变电站过程层交换机异常案例分析

智能变电站网络异常分析方法程洪民摘要：智能电网建设目前已成为我国重要发展项目之一，作为智能电网建设中的关键和重头戏，智能变电站的建设改造任务显得尤为重要，智能变电站的建立在某种程度上可以推动我国电网智能化的出现。

关键词：智能变电站；网络异常；分析方法引言随着国家电网公司“三集五大”体系的不断推进，各个地区逐渐推行了变电站无人值班化管理。

智能变电站具有全站信息数字化、通信平台网络化、信息共享化的显著优点，为电力调度控制中心实行集中监控提供了有利的条件，因而得到了广泛应用。

为了实现针对智能变电站系统的网络入侵检测，文章提出一种智能变电站系统网络报文分析方法与异常检测方法。

利用智能变电站系统网络封闭性的特点，建立系统内部网络规则，实时捕获网络报文并与建立规则进行比对分析，发现网络中的异常行为。

在实验室环境中模拟恶意攻击行为，验证了本文提出方法的合理性和有效性。

1智能变电站网络结构图IEC61850标准提出了变电站自动化系统功能分层的概念，功能分为3个层次，如图1所示，从上到下依次分为站控层、间隔层和过程层，箭头表示层间设备通信和层与层之间的数据和命令通信。

如站控层和间隔层之间相互交换保护和控制数据，站控层将接收来的信息进行分析、存储等，以进行自动电容器投切等高级应用，并提供给调度和后台机监控；同时，间隔层接收从站控层传输来的遥控操作命令，并进行间隔层五防逻辑判断后执行。

间隔层之间保护和测控装置相互交换信息，如联闭锁功能的实现，母差保护和线路保护装置之间的数据交换等。

图1智能变电站网络结构图站控层的功能是利用全站信息对全站一次、二次设备进行监视和控制，采用冗余设计的双网配置，即MMS（Made Message Standard）网络；间隔层接收过程层信息，对设备运行情况进行监视，起保护作用；过程层是一次设备的数字化接口，主要包括一次设备、合并单元和智能终端，与间隔层之间通过光纤进行数据连接，传递一次设备状态量。

智能变电站智能终端异常故障分析摘要：智能变电站中，智能设备出现装置异常、装置故障和链路中断等问题，直接影响变电站及电力系统的安全运行。

快速判断变电站现场智能设备的异常状态，对变电运维人员处理变电站异常故障能力的提高尤为重要。

关键词：智能变电站；智能终端；异常故障一、原因分析某智能变电站，保护为保测一体装置，合并单元和智能终端为合智一体装置。

110kV 线路保测一体装置改造升级后，新装置的虚端子发生改变，系统集成厂家据此修改 SCD 文件，并重新下装给新装置、合并单元及智能终端。

SCD 文件配置完成后对新装置调试检验时，SV 采样回路正确，信号核对正确，遥控跳合闸回路，智能终端运行正常，断路器正确动作，但当采用保护传动断路器时，保护装置逻辑正确，智能终端运行异常，断路器拒动。

该智能变电站 110kV 线路保护装置采用直接模拟采样和 GOOSE 直跳的跳闸方式，合智一体装置构成采集控制单元。

其拓扑结构如图 1 所示。

图1 智能变电站 110kV 线路保护跳闸方式拓扑结构根据装置 GOOSE 直跳的跳闸方式，对 GOOSE 出口涉及内容进行初步排查。

(1)检查保护装置的断路器跳合闸出口软压板投入情况，检查结果显示出口软压板正确投入。

(2)检查保护装置的 GOOSE 出口数据，通过网络抓包分析 GOOSE 出口数据，其中包含了对断路器的控制信息，GOOSE 出口数据无误。

(3)检查保护装置与采集控制单元之间的光纤通道。

通过光纤通道的衰耗测试，光纤通道衰耗满足相关要求，光纤通道正常。

(4)现场对断路器进行遥控跳合，断路器均能正确动作，说明在采集控制单元中，智能终端连接断路器的控制回路是正确的。

排查至此，可以将故障定位于:智能终端不能正确处理保护装置发送的 GOOSE 出口信号。

进一步分析采集控制单元发现，在保护装置 GOOSE 出口信号发出的同时，采集控制单元的“运行异常”指示灯亮，也证实了智能终端不能正确处理保护装置传送过来的 GOOSE 出口信号。

装置电源空开跳闸、直 流电源回路螺丝松脱、 装置电源插件损坏等
处理方法 3
观察合并单元运行指示 灯是否正常屏后直流电 源空开是否跳闸
合并单元告警信 息的含义、原运行因异常
及处理 信息含义 1
异常原因 2
合并单元出现异常可能对 交流采样功能造成影响
合并单元任何故障均点亮 此光字牌
处理方法
3
通过复归按钮复归装置告警 如无法复归则在监控后台及 保护装置液晶面板上查看具 体告警信息如果是SV断链造 成装置运行异常还需将相关 保护装置停运避免造成误动 作
TA断线闭锁差动保护控制字含义：当TA断 线时发生故障或系统扰动导致启动元件动 作若TA断线闭锁差动整定为1则闭锁电流 差动保护； 若TA断线闭锁差动整定为0 且 该相电流大于TA断线差流定值仍开放电流 差动保护
保护装置告警信息的含义、原因及
理信息含义
装置接收时钟异常采用点对点直接采样的不 闭锁保护采用网络采样的闭锁保护
PART 05
第五部分 保护装置告警信息的含义、 原因及处理
保护装置告警信息的含义、原因及
处理 信息含义
保护电压回路断线闭锁部分保护
异常原因
交流电压空开跳闸或交流电压回路 异常
处理方法
在监控后台查看母线电压及其他间隔电压是否 正常如正常则检查告警间隔保护屏后交流电压
空开是否跳闸检查电压相序是否正确
置再由测控装置传输至监控主机
PART 02
第二部分 告警信息的选取
告警信
息的选 合并单元重要告警信息：装置故障、SV总告警、 取 SV采样链路中断、SV采样数据异常、GOOSE总
告警、GOOSE链路中断等 智能终端重要告警信息：装置故障、运行异常、 对时异常、检修状态投入、就地控制、GOOSE总 告警、GOOSE链路中断等

工程技术科技创新导报 Science and Technology Innovation Herald21①作者简介：李毅(1985，4—)，男，汉族，湖北随州人，本科，高级工程师，研究方向：变电二次现场检修。

DOI：10.16660/ki.1674-098X.2018.19.021从几起案例看智能变电站网络分析仪的作用①李毅 吴晨 周玉冰(国网随州供电公司 湖北随州 441300)摘 要：相比于常规综自变电站，智能变电站具有全站信息数据化和网络化的优势，而网络分析仪正是其数据采集分析的核心设备，能通过组网的方式采集全站所有智能设备发出的数据。

网络分析仪是智能变电站的重要设备之一，能通过组网的方式监视全站智能设备的信息，本文从几起智能故障的查找过程入手，从中分析网络分析仪在查找故障过程中的作用，以显示其在智能站运行中的重要地位。

关键词：智能变电站 网络分析仪 保护装置 合并单元 智能终端中图分类号：TM76 文献标识码：A 文章编号：1674-098X(2018)07(a)-0021-02相比于常规综自变电站，智能变电站具有全站信息数据化和网络化的优势，而网络分析仪正是其数据采集分析的核心设备，能通过组网的方式采集全站所有智能设备发出的数据，包括设备自身运行信息、采集的数据以及开出信息等，从而监控全站所有智能设备的运行。

然而现场运行中多会忽视网络分析仪，使得其未能发挥所应能发挥的重要作用。

以下先简要介绍网络分析仪的运行原理，并从几起故障查找过程的分析中，引出笔者对网络分析仪所发挥作用的见解。

1 智能站网络分析仪功能简介智能变电站网络分析仪（以下简称为网分）主要由报文记录设备及分析主机构成，一般通过千兆光纤与智能站过程层交换机相连，能对基于IEC 61850通信网络的通信全过程进行报文记录，采集全站包括保护装置、测控装置、智能终端、合并单元等智能设备的SV/GOOSE/MMS通信网络的报文记录，然后通过分析主机对各网记录的报文进行详细分析，给出相关的结果，可用于监视全站网络状态、查找实时信息以及事故发生后的事件信息追查。

智能变电站常见异常的分析与处理摘要：本文扼要分析智能变电站常见设备异常并提出处理方法，随着智能变电站增加在日常运维中逐渐暴露出一些问题，针对这些问题进行分析处理总结，提高智能变电站保护设备运维质量，从而保证电网的安全稳定可靠运行。

关键词：智能变电站;保护装置;智能终端;合并单元0、前言智能变电站在结构上分为站控层，间隔层和过程层，其中在过程层和间隔层之间使用光缆来代替传统变电站的电缆。

并通过报文的形式传输模拟量和状态量。

因此，需要新的方法来分析和处理智能变电站中的各种异常。

与传统变电站相比，智能变电站在过程层有两个新的设备合并单元和智能终端。

合并单元作为模拟量采集单元，将CT、PT的二次模拟量转换为数字并以报文形式，向保护装置、测控装置传输SV报文；作为状态量采集设备，智能终端将一次设备的状态转换为数字消息格式，并将GOOSE消息发送给保护，测量和控制设备。

智能变电站的 IED设备满足 IEC61850中的发布/订阅协议要求，对装置的运行状况、数据链路完好性数据包的完整性有实时的监测，它可以准确反映变电站中每台设备的运行情况，并能快速反映异常的位置。

运维人员需熟悉监控后台的报文内容，理解异常告警报文的含义，快速定位异常所在，准确处理异常问题是运维人员所应具备的技能。

1、常见异常及现象1.1虚端子异常虚端子在调试过程中，已在SCD中确定智能变电站设备之间交互的SV和GOOSE链路及连接，并将导出配置文件下装到装置中。

如果不更改SCD，虚拟连接不会改变，因此在已经运行的智能变电站中，虚端子异常较少出现，虚端子异常主要在施工调试中。

运行中虚端子异常主要在虚端子回路不完善等方面，如缺少失灵，闭锁重合闸等特殊回路正常运行中不容易发现只有当发生特殊故障或检查虚端子时才会发现。

1.2 光纤回路异常智能变电站中的光纤的虚拟回路取代了传统的电缆回路的作用，因此光纤回路的重要性不言而喻。

光纤经常有两种主要的异常类型：（1）光纤中断异常影响：在光纤中的辅助设备之间交换的数据被中断，导致子站结构被破坏，并且主设备的监视和保护丢失。

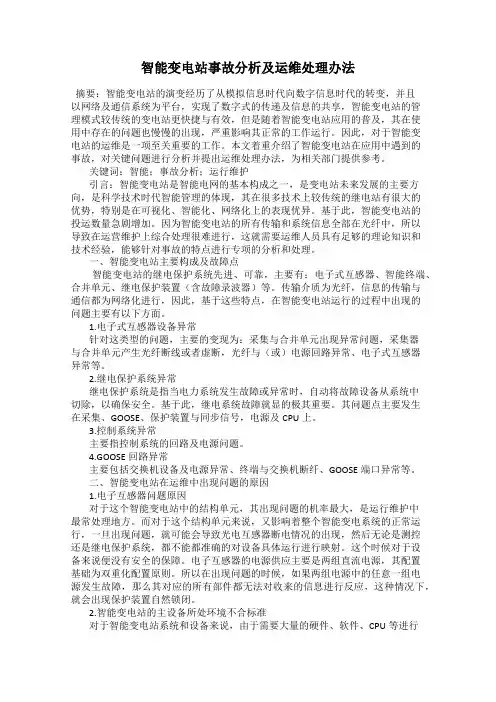

智能变电站事故分析及运维处理办法摘要：智能变电站的演变经历了从模拟信息时代向数字信息时代的转变，并且以网络及通信系统为平台，实现了数字式的传递及信息的共享，智能变电站的管理模式较传统的变电站更快捷与有效，但是随着智能变电站应用的普及，其在使用中存在的问题也慢慢的出现，严重影响其正常的工作运行。

因此，对于智能变电站的运维是一项至关重要的工作。

本文着重介绍了智能变电站在应用中遇到的事故，对关键问题进行分析并提出运维处理办法，为相关部门提供参考。

关键词：智能；事故分析；运行维护引言：智能变电站是智能电网的基本构成之一，是变电站未来发展的主要方向，是科学技术时代智能管理的体现，其在很多技术上较传统的继电站有很大的优势，特别是在可视化、智能化、网络化上的表现优异。

基于此，智能变电站的投运数量急剧增加。

因为智能变电站的所有传输和系统信息全部在光纤中，所以导致在运营维护上综合处理很难进行，这就需要运维人员具有足够的理论知识和技术经验，能够针对事故的特点进行专项的分析和处理。

一、智能变电站主要构成及故障点智能变电站的继电保护系统先进、可靠，主要有：电子式互感器、智能终端、合并单元、继电保护装置（含故障录波器）等。

传输介质为光纤，信息的传输与通信都为网络化进行，因此，基于这些特点，在智能变电站运行的过程中出现的问题主要有以下方面。

1.电子式互感器设备异常针对这类型的问题，主要的变现为：采集与合并单元出现异常问题，采集器与合并单元产生光纤断线或者虚断，光纤与（或）电源回路异常、电子式互感器异常等。

2.继电保护系统异常继电保护系统是指当电力系统发生故障或异常时，自动将故障设备从系统中切除，以确保安全。

基于此，继电系统故障就显的极其重要。

其问题点主要发生在采集、GOOSE、保护装置与同步信号，电源及CPU上。

3.控制系统异常主要指控制系统的回路及电源问题。

4.GOOSE回路异常主要包括交换机设备及电源异常、终端与交换机断纤、GOOSE端口异常等。

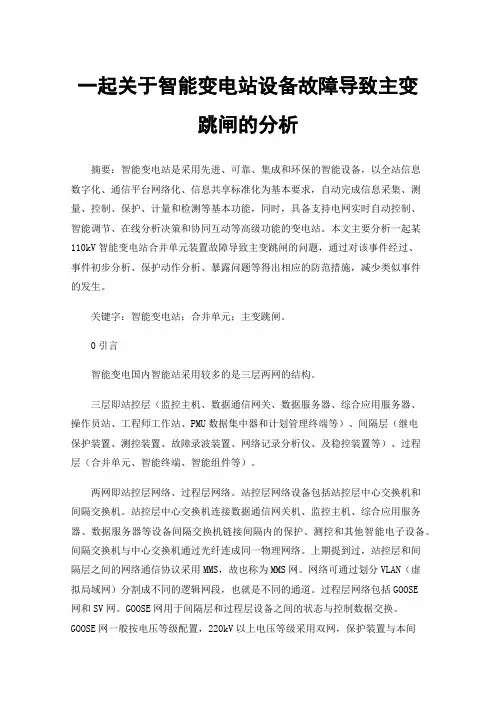

一起关于智能变电站设备故障导致主变跳闸的分析摘要：智能变电站是采用先进、可靠、集成和环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和检测等基本功能，同时，具备支持电网实时自动控制、智能调节、在线分析决策和协同互动等高级功能的变电站。

本文主要分析一起某110kV智能变电站合并单元装置故障导致主变跳闸的问题，通过对该事件经过、事件初步分析、保护动作分析、暴露问题等得出相应的防范措施，减少类似事件的发生。

关键字：智能变电站；合并单元；主变跳闸。

0引言智能变电国内智能站采用较多的是三层两网的结构。

三层即站控层（监控主机、数据通信网关、数据服务器、综合应用服务器、操作员站、工程师工作站、PMU数据集中器和计划管理终端等）、间隔层（继电保护装置、测控装置、故障录波装置、网络记录分析仪、及稳控装置等）、过程层（合并单元、智能终端、智能组件等）。

两网即站控层网络、过程层网络。

站控层网络设备包括站控层中心交换机和间隔交换机。

站控层中心交换机连接数据通信网关机、监控主机、综合应用服务器、数据服务器等设备间隔交换机链接间隔内的保护、测控和其他智能电子设备。

间隔交换机与中心交换机通过光纤连成同一物理网络。

上期提到过，站控层和间隔层之间的网络通信协议采用MMS，故也称为MMS网。

网络可通过划分VLAN（虚拟局域网）分割成不同的逻辑网段，也就是不同的通道。

过程层网络包括GOOSE网和SV网。

GOOSE网用于间隔层和过程层设备之间的状态与控制数据交换。

GOOSE网一般按电压等级配置，220kV以上电压等级采用双网，保护装置与本间隔的智能终端之间采用GOOSE点对点通信方式。

SV网用于间隔层和过程层设备之间的采样值传输，保护装置与本间隔的合并单元之间也采用点对点的方式接入SV数据。

1事件分析2022年7月,某局110kV智能变电站发生一起因合并单元故障造成主变跳闸的事件。

区域治理PRACTICE智能变电站稳定运行中常见问题及对策分析国网福建省电力有限公司福州供电公司 余寰寰摘要：现如今随着我国智能变电站的不断发展，其在运行过程中存在的问题也愈发明显，因此相关人员需要加以重视。

本文主要针对智能变电站在运行过程中出现的各种问题进行举例，其主要问题包括安全问题、合并单元问题、网络交换机问题等，并对相应问题进行分析，制定有效的解决对策，通过提高设备管理水平以及加强巡视工作保证智能变电站的稳定运行，希望能够为我国电力事业的发展添砖加瓦。

关键词：智能变电站；常见问题；策略分析；智能终端中图分类号：U224.9 文献标识码：A 文章编号：2096-4595（2020）33-0198-0001一、智能变电站运行过程中的常见问题（一）安全问题在智能变电站运行的常见问题当中，安全问题始终不可忽视。

从通信的角度来看，传统的变电站中所采用的通信方式是以点对点的方式进行通信，这样的方式往往具有较高的可靠性。

而在目前的智能变电站中，使用的是一种对等的模式，在这种模式下，智能变电站在使用的过程中，任何一个组成部分如果发生了故障，则会产生严重的后果。

（二）合并单元问题在智能变电站运行过程当中，常常需要对不同的单元之间进行合并，合并单元可以帮助实现线路和主变间隔电流，完成对电压的采集与合并，并对电压进行输出，还能够实现电压之间的切换功能。

合并单元的装置一般是采用就地安装的方式进行。

合并单元在整个智能变电站运行过程中起到了至关重要的作用，通过合并单元能够对变电站中的基础数据进行保护与监控。

因此，合并单元的运行可靠性在整个智能变电站运行过程中显得尤为重要，在实际的智能变电站运行过程中，因为合并单元出现问题而产生的故障也时有发生。

合并单元装置在运行过程中，对周遭环境的湿度与温度有着相对严格的要求。

然而合并单元装置往往采用就地安装的方式，安装在一个室外的环境内，室外的环境难以对合并装置运行过程中的湿度与温度进行把控，合并单元装置的运行环境并不理想，在这种环境下，若合并单元装置内的除湿系统出现故障，则合并单元就极易发生故障。

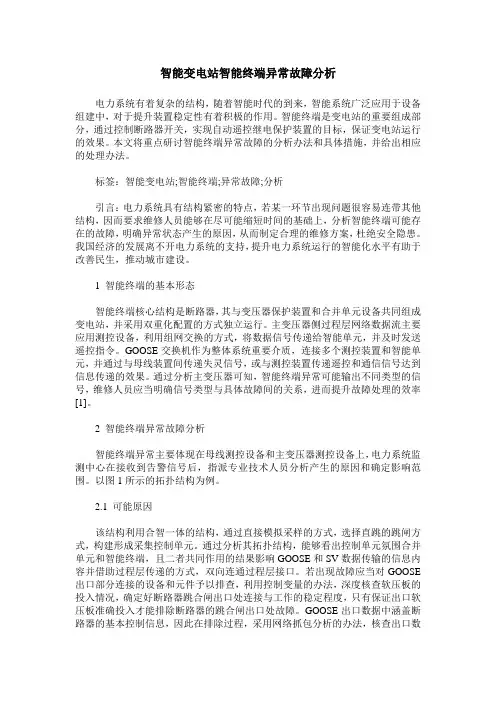

智能变电站智能终端异常故障分析电力系统有着复杂的结构，随着智能时代的到来，智能系统广泛应用于设备组建中，对于提升装置稳定性有着积极的作用。

智能终端是变电站的重要组成部分，通过控制断路器开关，实现自动遥控继电保护装置的目标，保证变电站运行的效果。

本文将重点研讨智能终端异常故障的分析办法和具体措施，并给出相应的处理办法。

标签：智能变电站;智能终端;异常故障;分析引言：电力系统具有结构紧密的特点，若某一环节出现问题很容易连带其他结构，因而要求维修人员能够在尽可能缩短时间的基础上，分析智能终端可能存在的故障，明确异常状态产生的原因，从而制定合理的维修方案，杜绝安全隐患。

我国经济的发展离不开电力系统的支持，提升电力系统运行的智能化水平有助于改善民生，推动城市建设。

1 智能终端的基本形态智能终端核心结构是断路器，其与变压器保护装置和合并单元设备共同组成变电站，并采用双重化配置的方式独立运行。

主变压器侧过程层网络数据流主要应用测控设备，利用组网交换的方式，将数据信号传递给智能单元，并及时发送遥控指令。

GOOSE交换机作为整体系统重要介质，连接多个测控装置和智能单元，并通过与母线装置间传递失灵信号，或与测控装置传递遥控和通信信号达到信息传递的效果。

通过分析主变压器可知，智能终端异常可能输出不同类型的信号，维修人员应当明确信号类型与具体故障间的关系，进而提升故障处理的效率[1]。

2 智能终端异常故障分析智能终端异常主要体现在母线测控设备和主变压器测控设备上，电力系统监测中心在接收到告警信号后，指派专业技术人员分析产生的原因和确定影响范围。

以图1所示的拓扑结构为例。

2.1 可能原因该结构利用合智一体的结构，通过直接模拟采样的方式，选择直跳的跳闸方式，构建形成采集控制单元。

通过分析其拓扑结构，能够看出控制单元氛围合并单元和智能终端，且二者共同作用的结果影响GOOSE和SV数据传输的信息内容并借助过程层传递的方式，双向连通过程层接口。

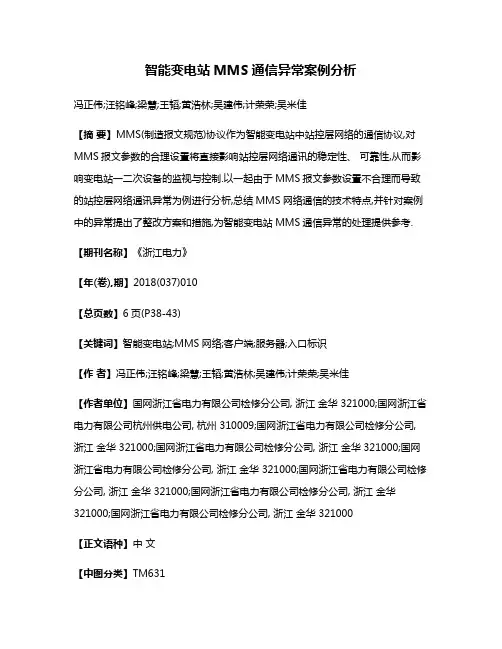

智能变电站MMS通信异常案例分析冯正伟;汪铭峰;梁慧;王韬;黄浩林;吴建伟;计荣荣;吴米佳【摘要】MMS(制造报文规范)协议作为智能变电站中站控层网络的通信协议,对MMS报文参数的合理设置将直接影响站控层网络通讯的稳定性、可靠性,从而影响变电站一二次设备的监视与控制.以一起由于MMS报文参数设置不合理而导致的站控层网络通讯异常为例进行分析,总结MMS网络通信的技术特点,并针对案例中的异常提出了整改方案和措施,为智能变电站MMS通信异常的处理提供参考.【期刊名称】《浙江电力》【年(卷),期】2018(037)010【总页数】6页(P38-43)【关键词】智能变电站;MMS网络;客户端;服务器;入口标识【作者】冯正伟;汪铭峰;梁慧;王韬;黄浩林;吴建伟;计荣荣;吴米佳【作者单位】国网浙江省电力有限公司检修分公司, 浙江金华 321000;国网浙江省电力有限公司杭州供电公司, 杭州 310009;国网浙江省电力有限公司检修分公司, 浙江金华 321000;国网浙江省电力有限公司检修分公司, 浙江金华 321000;国网浙江省电力有限公司检修分公司, 浙江金华 321000;国网浙江省电力有限公司检修分公司, 浙江金华 321000;国网浙江省电力有限公司检修分公司, 浙江金华321000;国网浙江省电力有限公司检修分公司, 浙江金华 321000【正文语种】中文【中图分类】TM6310 引言智能变电站的二次设备可分为三层两网，三层为站控层、间隔层、过程层，两网为站控层网络、过程层网络。

三层设备之间通过两层网络完成信息集成与交互[1-2]。

其中站控层与间隔层之间以MMS（制造报文规范）网络进行实时通信，实现站控层设备与间隔层设备之间的数据传输，其运行的稳定性、可靠性将直接影响运维人员和调度人员对全站一二次设备的实时监视与控制[3-6]。

本文以智能变电站中的MMS网络通信理论为基础，分析了一起典型的MMS网络通信异常，并提出了相应的处理方法，以期为类似案例提供借鉴参考。

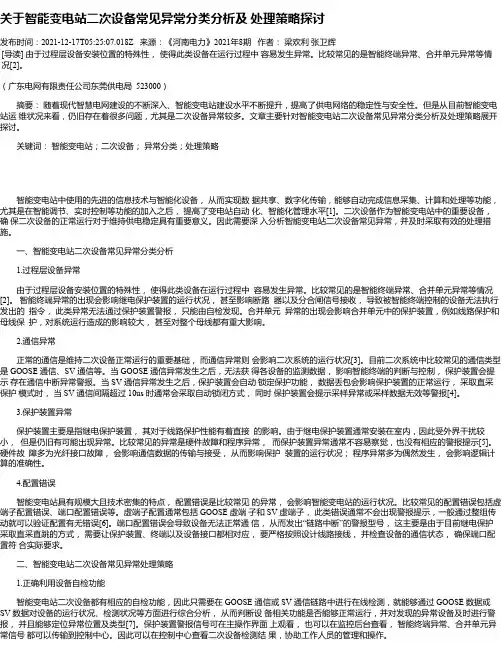

关于智能变电站二次设备常见异常分类分析及处理策略探讨发布时间：2021-12-17T05:25:07.018Z 来源：《河南电力》2021年8期作者：梁欢利张卫辉[导读] 由于过程层设备安装位置的特殊性，使得此类设备在运行过程中容易发生异常。

比较常见的是智能终端异常、合并单元异常等情况[2]。

（广东电网有限责任公司东莞供电局 523000）摘要：随着现代智慧电网建设的不断深入、智能变电站建设水平不断提升，提高了供电网络的稳定性与安全性。

但是从目前智能变电站运维状况来看，仍旧存在着很多问题，尤其是二次设备异常较多。

文章主要针对智能变电站二次设备常见异常分类分析及处理策略展开探讨。

关键词：智能变电站；二次设备；异常分类；处理策略智能变电站中使用的先进的信息技术与智能化设备，从而实现数据共享、数字化传输，能够自动完成信息采集、计算和处理等功能，尤其是在智能调节、实时控制等功能的加入之后，提高了变电站自动化、智能化管理水平[1]。

二次设备作为智能变电站中的重要设备，确保二次设备的正常运行对于维持供电稳定具有重要意义。

因此需要深入分析智能变电站二次设备常见异常，并及时采取有效的处理措施。

一、智能变电站二次设备常见异常分类分析1.过程层设备异常由于过程层设备安装位置的特殊性，使得此类设备在运行过程中容易发生异常。

比较常见的是智能终端异常、合并单元异常等情况[2]。

智能终端异常的出现会影响继电保护装置的运行状况，甚至影响断路器以及分合闸信号接收，导致被智能终端控制的设备无法执行发出的指令，此类异常无法通过保护装置警报，只能由自检发现。

合并单元异常的出现会影响合并单元中的保护装置，例如线路保护和母线保护，对系统运行造成的影响较大，甚至对整个母线都有重大影响。

2.通信异常正常的通信是维持二次设备正常运行的重要基础，而通信异常则会影响二次系统的运行状况[3]。

目前二次系统中比较常见的通信类型是 GOOSE 通信、SV 通信等。

智能变电站常见故障的分析与处理摘要：智能变电站本身主要是通过低耗能、高效率的原则来运行，该技术目前已经应用了大量的计算机技术、数字化通信技术、广电传输技术等先进技术，并且一些数控技术也已经被引用到了相关变电管理过程中。

智能变电站技术的应用，有效的使得变电站运行的维护成本进行控制，而光缆的广泛应用，也直接使得变电站表现出的工作效率大幅度提升。

本文就智能变电站常见故障的问题及对策进行了简单的分析。

关键词：智能变电站；问题；对策一、智能变电站概述（一）智能变电站的定义智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

它基于IEC61850标准，体现了集成一体化、信息标准化、协同互动化的特征。

较之传统的一次设备，智能变电站基本采用常规一次设备附加二次设备厂家的智能终端的模式，较常规变电站增加了智能终端装置。

在简化二次接线、节省大量的二次电缆的同时也减少了二次维护人员繁琐的查线工作，采用数字光信号传输，受外界干扰少，提高系统性能，消除了事故隐患。

（二）智能变电站系统的结构三层：站控层、间隔层、过程层；两网：站控层网络、过程层网络（GOOSE/SV）。

其中站控层设备包括监控机、远动机以及网络打印机等，其利用全站信息对全站一次、二次设备进行监视、控制以及与远方控制中心通信，站控层设备具有带数据库的计算机、操作员工作台、远方通信接口的功能。

过程层实现所有与一次设备接口的功能，是一次设备的数字化接口。

典型的过程层设备如过程接口装置、传感器和执行元件等，它们将交流模拟量、直流状态量等就地转化为数字信号提供给上层，并接受和执行上层下发的控制命令。

间隔层的主要功能是采集本间隔一次设备信号，操作控制一次设备，并将相关信息上送给站控层设备和接收站控层设备的命令，间隔层设备由每一个间隔的控制、保护或监视单元组成。

智能变电站过程层交换机测试技术研究随着电力系统自动化程度的不断提高和智能变电站的建设，网络通讯技术在电力系统中的应用越来越广泛。

智能变电站作为电力系统信息化建设的一个重要环节，需要建立高可靠、高性能的通信网络来保证数据传输的质量和效率。

而交换机则是网络构建过程中的重要设备，对于智能变电站交换机的测试技术的研究对保障电网安全稳定运行、提高电网故障处理能力等方面具有重要意义。

1.交换机性能测试通过测试交换机的吞吐量、转发能力、CPU和存储资源等性能指标，评估交换机的工作状态和可靠性，并为交换机性能优化提供依据。

通过测试交换机的安全性能，评估交换机对网络攻击和入侵的防范能力，发现安全漏洞和异常行为，并为防范网络攻击提供保障。

通过测试交换机的带宽利用效率和带宽分配能力，评估交换机在多媒体数据传输和分发服务中的表现，并为网络性能优化提供依据。

1.测试平台搭建建立一套完备的测试平台，包括测试软件、测试工具、测试环境等，以保证测试的真实性和有效性。

测试平台应按照实际运行环境进行配置，包括交换机型号、网络拓扑结构、数据流量、协议等，以保证测试能够充分反映实际运行情况。

2.测试指标选取根据智能变电站过程层交换机的应用场景和需求，选择合适的测试指标，包括性能指标、安全指标、负载指标、带宽指标等，以全面评估交换机的性能、安全、容量等方面表现。

3.测试方法选择选择适合的测试方法，包括基于协议的测试方法、基于工具的测试方法、基于仿真的测试方法等，以针对不同测试场景进行测试，从多个角度全面评估交换机的性能。

4.测试数据分析对测试数据进行详细分析，包括收集数据、处理数据、分析数据等，以评估交换机工作状态、发现异常情况并及时处理、为性能优化提供指导。

5.测试结果报告根据测试数据和分析结果，撰写测试报告，对交换机的性能、安全、容量等进行全面评估、总结交换机存在的问题、提出解决方案，并为后续维护和优化提供建议。

某电力公司智能变电站过程层交换机测试案例。

ｎｆｏ ｒ ｍａ ｔ ｉ ｏ ｎ
，

ｗｈ ｉ ｃ ｈ ｗａ ｓ ｖｅ ｒ
ｙ
ｉ
ａｌ ａｒ
ｍ ｗｒ ｅ
ａ ｓ ｒｄ ｓ ： ｉ
ｆｅ ｒｅ ｎ ｃ ｅ ，
ｗ
ｈｉ ｃｈａ
ｎ
ａ ｌ ｚｅ ｄ ｔ ｈ ｅｐ ｒｏ ｃ ｅ ｓｓｉｎ ｇ ｆ ｌ ｏ ｙ
ｗ ｗ ｎ
ｈ ｅ
ｔｈ ｅ Ｇ
无 现 法 标 准 颁 应 缆 路 发 二路 定 站 标 人 展 基该 过 层 极 通念 地 展 Ｇ 大 Ｏ 三 型 分层 两控 通式 允 许 用 发订 細 之 过 层 层 层 程 多 对 个 接 终 之成 剛 层 細 层 隨 报 规 贿 于 性 接 适数 麵 求 且 要 之 面通 用 程 层 文 报 实 这 对 和 输 化 通 置 通 性 提 很 接 要 之 舰 要就剛 层 細 細 判 撕 报 蹄 雜 重 传 层 之 层 过 程 之細 程 贿 层 层 之 过 层 据从 进 行 通通 量通 输 而 包Ｔ 要 梓 下 现 互 遥 传 遥 母并 元 告 链情 方 法 故 排 下 置 传 装 保 跳 议 运 行提些 递 监 不 之联 锁 站 之 递 酬 锁 灵 传 不 置 Ｇ 传 输 机 ＾ 元 母 面 通 种 速 机 是 重 性 号 报 于 之 母 输 元 天 锁 速 变 号 于监 跳 单 现查 并 告 不检 元 光 正并 在 程 过 纤 连 并 接 通 过 母 通 监克 元 报 机 警 现置 路
复
。
Ｇ
Ｑ
〇
Ｓ Ｅ
网
作
与
间
采
用
Ｇ
Ｏ
Ｏ
Ｓ Ｅ
网
络
代

智能变电站备自投装置异常的分析及改进措施摘要：在电力系统的运行过程中，备自投装置的使用具有重要作用，能够维持电力系统运行可靠性与连续性。

在智能变电站中，分析备自投装置出现的异常情况。

针对相关现象，提出与之相对应的改进措施，确保备自投装置能够处于安全、稳定地运行状态，并为电力系统提供支持，以便保障供电环节的安全性。

关键词：智能变电站；备自投装置；异常分析；改进措施引言：在智能变电站中，所涉及的备自投装置，其参数具有复杂性，可能会产生误动等异常现象，不利于维护电网的安全运行。

为确保电网运行可靠性，需要结合备自投装置的异常情况予以分析，确保改进措施的使用具备实效性，能够有效解决智能变电站中备自投装置缺陷问题。

1.智能变电站备自投装置异常分析在备自投装置发出跳闸命令时之后，待84毫秒后，测控装置能够接收关于开关跳闸的位置，并认为500开关跳闸动作正常。

在智能终端中，所发出的开关变为GOOSE报文为正常状态。

然而，在备自投装置发出跳闸命令，时间为2分10秒后，备自投装置接收到开关的分闸位置。

分析备自投装置跳闸失败的原因，主要是由于备自投装置接收500开关机GOOSE报文异常所导致。

在现场检查过程中，针对备自投装置，可以采用直采直跳的接线方式，从光纤通道、光纤模块等硬件入手，在排除故障之后，可以认为软件系统中存在故障。

通过抓取网络报文，在对其进行分析时，报文分析软件显示合智一体装置。

在发送网络报文时，由各自头装置接收，但存在大量的丢包现象[1]。

在智能变电所中，一般都需要一次两次供电，一次作主供，一次作热备。

在主馈线发生故障跳闸时，与备自投设备有关的操作，将后备线路自动投入运行。

为使用者提供电力时，能保证电力供应的连通性。

但是，如果线路出现故障，很可能会造成主变压器跳闸等情况，从而造成备用自投失败。

在备用自投设备中，它具有很强的自投能力，当出现单个电源断电时，它可以自动地投入电力，保证用户的供电。

但是，由于负载的限制，造成了很大一部分负载被切断，不能保证整个用户的电力供应。

doi:10.16648/ki.1005-2917.2019.06.116智能变电站的异常处理韦峰（江苏省电力有限公司南京供电分公司，江苏南京　210019）摘要：本文介绍了智能变电站的系统结构及智能终端的异常处置分析。

介绍了智能化变电站的结构特点，分析了智能变电站二次设备突发动作告警对系统运行造成的影响，总结了智能变电站主要智能设备不正常运行处理方法。

关键词：智能终端；三层两网；异常分析；处理引言电力技术正在跨越发展，其中变电站智能化已经成为当前建设重点，智能电网的建设维护技术已日趋完善。

智能电网是国家坚强电网重要组成，随着变电站智能化发展，以及各种新设备技术不断地出现，并且在现场运维实践中得到完善，但由于目前各地智能变电站运行时间不长，运维人员接触不深，难免在实际操作、设备运维异常分析事故处理中存在不足之处。

为了更大限度的提高智能变电站的工作效率，确保电力系统的安全运转，介绍一些智能变电站运维经验。

以便发生情况时能快速的正确处理。

智能变电站在布置结构上主要有三层：即间隔层、过层层、站控层。

站控层交换机分A、B两网，由远动、监控后台、服务器等组成，其中远动及监控后台、服务器实现双重化的配置，保证智能变电站安全可靠运行。

1. 智能变电站异常处理1.1 实时网络分析的异常处理及作用智能网络分析已能不间断无遗漏地记录整个变电站各层网络的通信报文。

通过对这些报文的分析可以了解变电站各类设备的工作状态，查找各网络通信中存在的问题。

若系统发生故障，调取故障时全站的通信报文，可以重现故障时的站内各设备间网络通信的全过程，为故障分析提供很好的依据。

由于它不间断无遗漏地记录全站通信报文，所以记录的数据量很庞大，而存储空间有限，当记录的数据容量达到设定值时，采用覆盖历史记录的方式继续记录。

因此当电网系统发生故障时，便于事后故障分析，变电站运行值班员应及时将故障前、故障过程中、故障后的记录文件另外保存，以免被覆盖。
