超高层建筑给排水及消防设计体会

关于高层住宅建筑给排水消防设计的几点体会林冬梅发布时间：2021-05-24T11:25:41.913Z 来源：《基层建设》2020年第30期作者：林冬梅[导读] 摘要：随着我国经济的快速发展以及社会的不断进步，人们的生活水平也得到了有效的提升，对于生活环境与居住条件有了更高的要求，对于安全性以及舒适性等有了更高的标准，针对这样的情况在高层建筑施工的过程当中，需要加强对消防给排水各项工作的重视，针对现阶段施工技术进行严格的执行，提高消防给排水施工技术的应用效果，这样才能更好的保证高层建筑的施工质量以及安全性。

身份证号码：33032119771205XXXX摘要：随着我国经济的快速发展以及社会的不断进步，人们的生活水平也得到了有效的提升，对于生活环境与居住条件有了更高的要求，对于安全性以及舒适性等有了更高的标准，针对这样的情况在高层建筑施工的过程当中，需要加强对消防给排水各项工作的重视，针对现阶段施工技术进行严格的执行，提高消防给排水施工技术的应用效果，这样才能更好的保证高层建筑的施工质量以及安全性。

为此针对高层建筑工程消防给排水系统施工过程当中存在的各项问题以及技术的应用策略等相关内容进行了简要的分析。

关键词：高层住宅建筑；给排水消防系统；设计内容引言为了缓解居民的住房问题，工程师不断优化建筑技术，让高层民用建筑逐渐取代了低层民用建筑的。

给水排水工程在高层建筑的施工中占有重要地位，只有合理的给水排水系统才能给居民提供舒适的居住体验，才能提高消防安全进而有效减少火灾带来的损失。

楼层≥10的居住建筑（包括含有底层商业店铺的住宅）和≥24 m的公共建筑（不包括科技馆、体育馆、教堂、电影院等）称为高层建筑。

高层建筑容载量大、易燃物多，发生火灾的可能性大，火灾来临时扑救难度高且事故后带来的损失也多，所以每个高层建筑都应该安装完善的消防系统。

1 主要问题分析1.1 消火栓的有效性问题在消防给排水项目的实际施工过程中，消火栓是其最为关键的环节，要求相关单位加强对消火栓应用的重视程度。

第46卷第12期6ij送坊Vol.46,No.l2 2020年12月Sichuan Building Materials December,2020关于高层住宅建筑给排水消防设计的几点体会何伟(四川东升工程设计有限责任公司，四川绵阳621000)摘要：随着当今社会的不断发展和进步，人们对于生活的要求也在不断地提高之中，而作为当今社会中非常重要的建筑行业来说也是如此。

在如今的社会中，建筑业发挥着非常重要的作用，每个人或多或少都会受到其影响。

并且随着当今城市化进程的不断开展，人们对于建筑的要求也在不断提高，传统的建筑往往都是为了满足一些基本需求，而如今的建筑朝着高层高楼的方向发展着。

但是这种高层建筑的出现也带了一定的影响，人们在对这种高层建筑进行施工的时候有时候会忽略排水和消防系统的重视，而若是在这样的方面上出现了问题,那么对于整体的建筑质量会造成巨大的影响。

因此，当前相关建筑单位应当在对高层住宅建筑进行施工的时候关注相应的给水系统和排水系统。

并且对于消防设施和消防用水的供给都需要进行规范设置，从而有效地解决高层住宅建筑中可能出现的安全隐患。

关键词：高层住宅建筑;给排水消防系统;设计内容中图分类号:TU82文献标志码:B文章编号:1672-4011(2020)12-0225-03DOI：10.3969/j.issn.1672-4011.2020.12.1161高层住宅建筑给排水的特点和消防设计的现状1.1高层居住建筑用水排水的特点在当前的社会中，人们的生活需求和要求已经与传统的需求产生了相应的改变和转变,如今土地的供应量也处于相应紧张的情况,在这样的情况之下,人们为了能够更好地提高土地利用率，就对住宅建筑提出了新的要求，而建筑业在这样的要求之下也对传统的住宅建筑进行一定地提升和改变，高层建筑也随之出现⑴。

高层建筑虽然能够从一定程度上缓解了相应的土地利用率问题和购房需求强烈问题，但随之也带来了一些问题和矛盾。

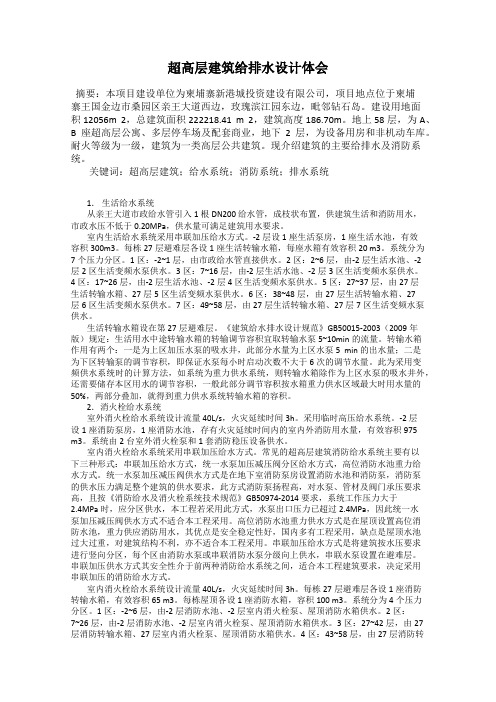

超高层建筑给排水设计体会摘要：本项目建设单位为柬埔寨新港城投资建设有限公司，项目地点位于柬埔寨王国金边市桑园区亲王大道西边，玫瑰滨江园东边，毗邻钻石岛。

建设用地面积12056m 2，总建筑面积222218.41 m 2，建筑高度186.70m。

地上58层，为A、B座超高层公寓、多层停车场及配套商业，地下2层，为设备用房和非机动车库。

耐火等级为一级，建筑为一类高层公共建筑。

现介绍建筑的主要给排水及消防系统。

关键词：超高层建筑；给水系统；消防系统；排水系统1．生活给水系统从亲王大道市政给水管引入1根DN200 给水管，成枝状布置，供建筑生活和消防用水，市政水压不低于0.20MPa，供水量可满足建筑用水要求。

室内生活给水系统采用串联加压给水方式。

-2层设1座生活泵房，1座生活水池，有效容积300m3。

每栋27层避难层各设1座生活转输水箱，每座水箱有效容积20 m3。

系统分为7个压力分区。

1区：-2~1层，由市政给水管直接供水。

2区：2~6层，由-2层生活水池、-2层2区生活变频水泵供水。

3区：7~16层，由-2层生活水池、-2层3区生活变频水泵供水。

4区：17~26层，由-2层生活水池、-2层4区生活变频水泵供水。

5区：27~37层，由27层生活转输水箱、27层5区生活变频水泵供水。

6区：38~48层，由27层生活转输水箱、27层6区生活变频水泵供水。

7区：49~58层，由27层生活转输水箱、27层7区生活变频水泵供水。

生活转输水箱设在第27层避难层。

《建筑给水排水设计规范》GB50015-2003（2009年版）规定：生活用水中途转输水箱的转输调节容积宜取转输水泵5~10min的流量。

转输水箱作用有两个：一是为上区加压水泵的吸水井，此部分水量为上区水泵5 min的出水量；二是为下区转输泵的调节容积，即保证水泵每小时启动次数不大于6次的调节水量。

此为采用变频供水系统时的计算方法，如系统为重力供水系统，则转输水箱除作为上区水泵的吸水井外，还需要储存本区用水的调节容积，一般此部分调节容积按水箱重力供水区域最大时用水量的50%，两部分叠加，就得到重力供水系统转输水箱的容积。

超高层建筑给排水设计心得摘要：近年来我国建筑行业发展迅速，超高层建筑的高度也在不断地刷新。

而超高层建筑的给排水设计中，对于普通的多、高层建筑而言，也较为复杂。

本文从超高层给排水设计的总体把握及一些细节问题进行探讨。

关键词：高大净空场所；手抬泵；减压水箱；擦窗机；雨棚中图分类号：1总体把握一般，建筑工程的设计先从建筑概况上总体分析、梳理，包括消防系统、给排水系统。

（1）不容置疑，建筑规模是对消防系统的系统选择、设计流量及危险等级进行判断的主要依据。

消防方面要注意，超高层建筑中大堂、中庭等高大净空场所，较常见。

这类场所可能会使自动灭火系统更为复杂。

《自动喷水灭火系统设计规范》GB 50084-2017（以下简称“喷规”）第5.0.2条表5.0.2中民用建筑和厂房高大空间场所采采用湿式系统的设计基本参数，较2005年版《喷规》表5.0.1A中对应的设计参数有所区别、总体上也有所提高，不能一律单纯地依照以往的做法简单地取系统设计流量Q=30L/S，或者Q=40L/S。

此外，表中还把湿式系统的最大净空高度提到了18m。

下面试算：假设医院中庭的最大净空高度为12m＜h≤18m，喷水强度为15L/（min▪㎡），作用面积160㎡，则中庭的设计流量Q=15*160/60=40（L/S）。

这只是理想的计算结果。

实际的水力计算中，沿程水损造成喷头喷水的不均匀、通透性吊顶等因素对实际设计流量的影响，也应考虑。

此问题影响消防水池的有效容积，要慎重。

此外，高空净空场所也可以考虑采用固定消防炮灭火系统、大空间智能型主动喷水灭火系统等。

但如果采用其他自动灭火系统，可能出现同一防火分区内存在多种自动灭火系统同时启动来扑灭火灾的情况。

这会影响整个工程的消防设计用水量。

还有，固定消防炮灭火系统、大空间智能型主动喷水灭火系统造价也较高，这是要综合考虑的。

（2）若为广西项目，公共建筑单体面积超过2万平方米的项目，需要设计中水系统，其他地区也有类似的规定。

超高层建筑给排水及消防设计分析 摘要：受到建筑功能、结构体系、消防系统及管理方式等多重因素的制约，超高层建筑的消防安全管理工作颇具挑战性。一旦发生重大火灾隐患问题，将不可避免地对社会稳定与居民人身安全构成直接威胁。因此，必须充分利用现有技术手段，切实加强消防给排水系统的设计与安全管理工作，力求将超高层建筑的火灾风险降至最低。

关键词：超高层建筑；给排水设计；消防设计 1.超高层建筑特征概述 超高层建筑以其高密度、大体量、集约综合等特点，深刻地改变了我国城市的空间格局，推动了我国的城市现代化进程。这一变革推动城市建筑朝着更加综合化、集群化的方向发展。在《民用建筑设计通则》GB 50352中对超高层建筑有明确规定，即建筑高度大于100m的民用建筑。

2.超高层建筑火灾事故特点 2.1火势蔓延速度快 超高层建筑内部配置有大量管道、楼梯及通风口等设施，一旦发生火灾事故，受“烟囱效应”影响，会加速火势的蔓延。此外，外界环境因素（如风力）也可能在极短的时间内导致火灾面积的迅速扩大。同时，建筑物内部广泛使用电气化和自动化设备，加之堆积的大量易燃且耐热性低的物品，这些不利因素均会显著提升火势蔓延的速度。

2.2人流众多且密集 超高层建筑通常被用作商业、住宅及办公等多功能空间，人流众多且密集。然而，部分居民消防安全意识不足，未能充分掌握正确的逃生方法，这构成了潜在的安全隐患。在发生重大火灾事故时，由于缺乏有效的疏散策略和知识，人员难以在短时间内得到有序且高效的疏散。这种情况可能导致应急通道中出现人员拥挤、堵塞甚至推搡等问题，进而加剧了火灾逃生的难度和风险。。

2.3灭火难度系数高 超高层建筑以其超高的建筑高度和丰富的配套设施为显著特征。然而，这些特点在火灾发生时可能带来一系列挑战。一旦某一楼层突发火灾事故，火势极易迅速蔓延至相邻楼层甚至相邻建筑，消防灭火设施难以在火灾初期发挥有效作用。此外，消防救援车的喷水高度往往无法达到火源楼层，不能及时扑灭火源，导致错失最佳灭火时机。同时，消防灭火过程中需要大量且持续的供水，由于超高层建筑内部布局的复杂性，引水灭火救援的难度显著增加。

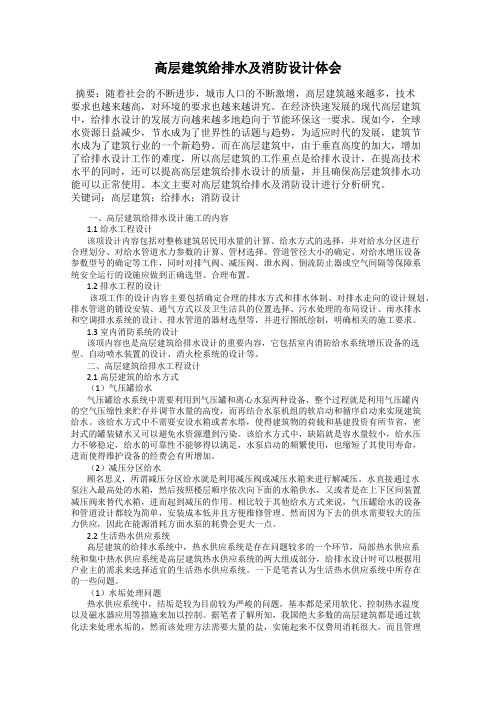

高层建筑给排水及消防设计体会摘要：随着社会的不断进步，城市人口的不断激增，高层建筑越来越多，技术要求也越来越高，对环境的要求也越来越讲究。

在经济快速发展的现代高层建筑中，给排水设计的发展方向越来越多地趋向于节能环保这一要求。

现如今，全球水资源日益减少，节水成为了世界性的话题与趋势，为适应时代的发展，建筑节水成为了建筑行业的一个新趋势。

而在高层建筑中，由于垂直高度的加大，增加了给排水设计工作的难度，所以高层建筑的工作重点是给排水设计，在提高技术水平的同时，还可以提高高层建筑给排水设计的质量，并且确保高层建筑排水功能可以正常使用。

本文主要对高层建筑给排水及消防设计进行分析研究。

关键词：高层建筑；给排水；消防设计一、高层建筑给排水设计施工的内容1.1给水工程设计该项设计内容包括对整栋建筑居民用水量的计算、给水方式的选择，并对给水分区进行合理划分、对给水管道水力参数的计算、管材选择、管道管径大小的确定、对给水增压设备参数型号的确定等工作，同时对排气阀、减压阀、泄水阀、倒流防止器或空气间隔等保障系统安全运行的设施应做到正确选型、合理布置。

1.2排水工程的设计该项工作的设计内容主要包括确定合理的排水方式和排水体制、对排水走向的设计规划、排水管道的铺设安装、通气方式以及卫生洁具的位置选择、污水处理的布局设计、雨水排水和空调排水系统的设计、排水管道的器材选型等，并进行图纸绘制，明确相关的施工要求。

1.3室内消防系统的设计该项内容也是高层建筑给排水设计的重要内容，它包括室内消防给水系统增压设备的选型、自动喷水装置的设计、消火栓系统的设计等。

二、高层建筑给排水工程设计2.1高层建筑的给水方式（1）气压罐给水气压罐给水系统中需要利用到气压罐和离心水泵两种设备，整个过程就是利用气压罐内的空气压缩性来贮存并调节水量的高度，而再结合水泵机组的软启动和循序启动来实现建筑给水。

该给水方式中不需要安设水箱或者水塔，使得建筑物的荷载和基建投资有所节省，密封式的罐装储水又可以避免水资源遭到污染。

某超高层建筑给排水及消防设计总结摘要：为了保障建筑物的日常使用及安全，更趋规范、标准、先进合理的设计可有效提高系统的安全可靠性。

给排水及消防系统是其中关键之一，结合工程经验，参考有关行业标准，主要阐述了某超高层建筑给排水及消防设计。

关键词：超高层民用建筑；给排水及消防设计以杭州某超高层项目为例，工程概况：本项目建设用地面积62191m2，其中包含一栋办公楼，地上58层，建筑高度249.97m （塔冠高285m），建筑面积132956m2；以及大型商业体，地上5层，建筑高度28.40m，建筑面积为14万m2；地下三层，为商业、设备用房和汽车库，地下建筑面积210928m2。

本文主要从生活给水系统、排水系统及消防给水系统三大类进行阐述。

1 生活给水系统根据项目实际情况选择经济合理的供水方式，充分利用城市给水管网压力。

本办公楼建筑高度超过100m，若采用并联供水方式，其输水管道承压过大，存在安全隐患，所以宜采用垂直串联供水方式。

1.1 给水系统的供水方式及分区：办公楼地下室及一层充分采用市政给水直供；2层及以上采用重力供水，56层及以上供水压力不足部位，单独设置变频供水设备。

在地下三层设办公生活泵房，内设不锈钢生活水箱和生活转输泵；在15层避难层设中间转输水箱兼低区高位供水箱，在37层避难层设中间转输水箱兼低区高位供水箱；在屋顶设屋顶生活水箱。

共分三大分区，2～11层为低区，12～33层为中区，34～58层为高区。

控制给水系统各分区的静水压力不大于0.45MPa，保证用水点处静水压力不超过0.20MPa，超压楼层设置减压阀。

1.2 生活水箱容积计算地下生活水箱有效容积按不小于最高日用水量的20%确定，避难层转输水箱容积应按水箱供水部分和转输部分水量之和确定，供水水量的调节容积按不小于供水服务区域楼层最大时用水量的50%，转输水量的调节容积应按提升水泵3～5min的流量确定。

1.3 消毒措施为防止二次污染，水泵吸水管上设置紫外线消毒设施，或设置水箱自洁消毒器。

龙源期刊网 http://www.qikan.com.cn 关于250米以上超高层给排水专业设计体会 作者：陈德华 来源：《卷宗》2019年第21期

摘 要：本项目是330米的酒店办公商业多建筑功能的超高层给排水设计，经历了250米消防加强措施等等新规调整，通过了各项目消防及施工图审查，现正施工中。特此分享设计成果。

关键词：250米消防加强措施 常高压与稳高压结合 核心筒水管井 自动喷淋规范于2018年1月份执行，对喷头设计流量调整；公安部消防局于2018年4月10日印发《建筑高度大于250米民用建筑防火设计加强性技术要求（试行）》（以下简称250米消防加强措施）。对超过250米项目及以上的消防要求更高； 2018年中也更新了建筑防排烟规范，核心筒又一轮调整；《建筑中水设计标准》GB50336-2018于2018年12月实施，达到规模的商业体必须同时报建和设计。笔者刚好于18年全程参与了广东地区这个330米建筑。图纸经过各种行政审查和第三方审查达到完善阶段，且正在施工。在此分享设计经验。

1 冷热水给水系统 根据建筑功能分下层的办公泵组和50层以上的上层酒店加压泵组。当时甲方为节省造价要求合用办公和酒店的泵组。但是笔者详细解释，虽现在酒店还没招商但是考虑酒店一般为独立经营，且用水时间和强度跟办公不一致。另于23F和48F设置了中转和供水水泵组及水箱避免管材受压要求高供水更稳定。热水系统采用了闭式同源热水系统。考虑到当地给水稳定、冷水与热水共用水泵组能节省造价，保证冷热水同源能最大程度避免冷热水压力不平衡。另外每泵配备PLC变配器，单独精确控制水压；另外酒店公共区和客户区分立管设计。避免了公共区如洗衣房用水突然变化导致客房的水压波动。以上采用了在大家都容易忽略三大措施保证整个冷热水平衡。保证整个330米工程的冷热水造价上经济性、技术上先进性。

2 排水系统 因为污水废水及雨水系统等多。 笔者分享以下几个排水系统经验。 1）大家认为“高大上”是否一定要设置虹吸雨水系统可能存在误区。以本工程为例，因为现代250米以上高楼上部有收窄效应，算上直升机坪投影，屋面汇水面积才1100平方米。所以综合考虑设置了重力排水。管材使用内涂塑无缝钢管，承压2MPa，卡箍连接。并于首层室外设置了专用雨水消能井。

超高层建筑给排水设计中几个问题的思考摘要：在超高层建筑的复杂环境下，给排水系统设计面临独特挑战，涉及水力学、结构工程和安全标准等多个领域。

本论文旨在深入探讨超高层建筑给排水设计中的核心问题，如雨水系统、顶压系统和初级泵防冲击。

通过对这些问题的背景分析，探讨超高层建筑的垂直高度、水压变化和紧急情况下的消防需求，提供全面的设计思考。

关键词：超高层给排水设计；给排水系统设计；消防系统设计引言：随着城市化进程的不断推进，超高层建筑在城市天际线中崭露头角，然而其给排水系统设计面临着独特的挑战。

随着建筑高度的增加，水力特性剧烈变化、供水排水需求增大、负压问题等成为设计中不可忽视的因素。

为了确保超高层建筑的安全可靠运行，给排水系统需要经过深入思考和科学设计一、超高层建筑中给排水设计体系的标准（一）供水方式的选择超高层建筑的给排水设计是一个复杂而关键的领域，其中供水方式的选择直接影响到建筑的运行效率和居住舒适度。

在专业设计中，供水方式的选择应遵循一系列标准和考虑因素。

超高层建筑因高度差异大，水压变化复杂，采用稳定性较强的直接供水方式，如恒压供水系统，可确保高层居民在任何楼层都能获得稳定的水压和流量。

选择先进的供水技术，如回收利用雨水、灰水，结合高效的供水设备，能够实现资源的最大化利用，减少浪费，降低运行成本。

此外，建筑安全性也是关键问题。

通过采用备用水源和多重供水系统，确保在紧急情况下依然能够保障正常的供水需求，提高建筑应对灾害的能力。

（二）超高层建筑中生活地排水体系超高层建筑中的生活排水体系设计至关重要，其标准应综合考虑多个方面以确保系统高效、可靠、安全。

根据国家标准《建筑给水排水设计规范》等文件，生活排水体系的设计需满足高层建筑的水平、垂直管道布置，确保排水畅通、不易堵塞。

在设计中，需要根据建筑的高度和用途选择合适的排水管径和坡度，以保证排水速度和能力。

同时，采用通风设施，如排气阀和风道，预防管道内负压和异味产生。

关于高层住宅建筑给排水消防设计的几点体会发布时间：2021-04-20T08:42:38.053Z 来源：《基层建设》2020年第32期作者：王天傲[导读] 摘要：高层住宅建筑工程设计施工工序较为繁杂，因此建筑内的给排水消防系统要根据建筑结构进行设计，并加强给排水设备的优化创新，加强水压管理，保障水资源能够正常供给高层住宅建筑，保障人们的使用稳定，并且满足消防系统的需求，减少消防安全隐患的发生。

上海中森建筑与工程设计顾问有限公司武汉分公司湖北武汉 430080 摘要：高层住宅建筑工程设计施工工序较为繁杂，因此建筑内的给排水消防系统要根据建筑结构进行设计，并加强给排水设备的优化创新，加强水压管理，保障水资源能够正常供给高层住宅建筑，保障人们的使用稳定，并且满足消防系统的需求，减少消防安全隐患的发生。

当前高层住宅建筑给排水系统不够稳定，消防系统与供水系统之间缺乏先进快捷的管理模式，因此需要加强信息化技术的应用，提升给排水消防系统管控的实效性。

本文对高层住宅建筑给排水消防设计进行了简单的探讨，以供相关人员参考。

关键词：高层住宅建筑；给排水消防系统；设计内容1、高层住宅建筑给排水消防设计的作用和价值意义改革开放后，我国城市化建设加剧，城市人口密度不断增加，大力推动了建筑行业发展建设。

高层住宅建筑是降低城市人口居住压力的关键举措，也是城市化建设的重要标志。

给排水消防设计属于高层住宅建筑的重要设计工序，其关乎到了城市群众的生活质量，对保证群众居住舒适度、安全性有重要的作用。

由于城市人口密集，建筑连接紧密，极易发生火灾，产生广泛影响。

设计人员应当重点加强建筑消防给排水设计管理，预防其发生安全隐患。

此外，导致高层住宅建筑火灾发生的大多是因为明火、电气使用不当。

科学的排水消防设计可以减少安全风险，并做好对应的处理预案。

值得注意的是，高层住宅建筑和传统的建筑物有明显区别，在进行给排水消防设计时要按照实际的楼道布局展开部署。
