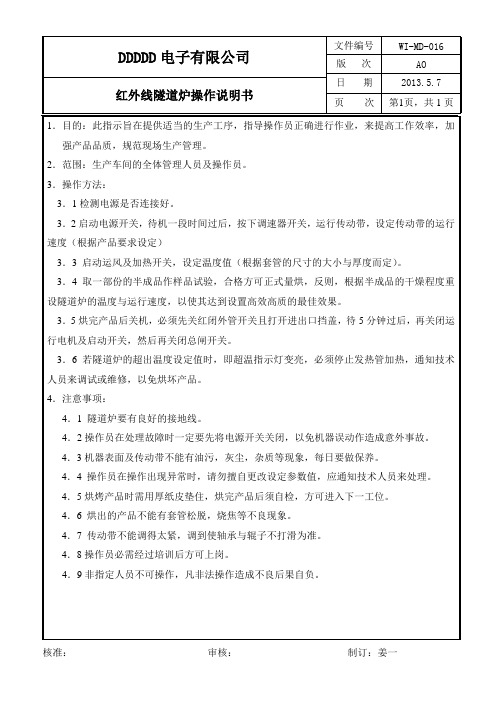

红外隧道炉操作说明书

烘干隧道炉安全操作规程1. 引言为了确保烘干隧道炉的安全运行和操作，保护操作人员的人身安全和设备的无损，特制定本安全操作规程。

本规程适用于烘干隧道炉的操作人员。

2. 烘干隧道炉的基本介绍烘干隧道炉是一种将湿润的物料进行干燥的设备，通常采用燃气或电力作为能源，运用热量和气流进行湿料的快速干燥。

烘干隧道炉具有高效、节能、快速干燥等优点，广泛应用于食品、化工、建材等行业。

3. 安全操作规程3.1 设备检查在操作烘干隧道炉之前，必须进行设备检查，确保所有部件的正常工作状态。

具体操作步骤如下：•检查电源是否正常，电线、插头是否损坏；•检查进气系统是否通畅，排出的废气是否疏通；•检查排气管道是否有积灰、积尘情况；•检查进料系统和出料系统是否正常工作。

3.2 安全设施•应配备灭火器和灭火器设施，保障在紧急情况下能够迅速灭火。

•烘干隧道炉周围应设立明显的安全警示标志，提醒人员注意安全。

3.3 操作注意事项•操作人员必须熟悉烘干隧道炉的结构、工作原理和操作规程，遵守安全操作规程；•严禁在烘干隧道炉附近堆放易燃、易爆物品；•凡是涉及到高温的操作，操作人员必须做好防护措施，戴好防护手套、工作帽等；•避免非专业人员擅自操作烘干隧道炉；•在操作之前，必须确保物料均匀分布在烘干隧道炉内，并注意避免物料过量进入；•定期检查烘干隧道炉的安全阀和温度控制装置，确保其正常工作；•在操作过程中，发现异常情况应立即停机检查，排除故障后方可继续操作。

3.4 停车和保养•停车时，应先将燃气或电源关闭，然后关闭出料系统。

•停车后，必须清理烘干隧道炉内的残留物和灰尘，保持设备的清洁和通风。

3.5 注意事项•烘干隧道炉操作人员必须经过专业培训，取得相关操作证书才能操作；•烘干隧道炉的操作人员必须严格遵守本规程和操作手册中的要求，不得擅自进行操作；•若发生火灾、气泄漏等紧急情况，应立即采取应急措施，通知相关责任人员，并迅速撤离现场；•禁止在烘干隧道炉周围吸烟，以免引发火灾。

目录前言------------------------------------------------------------------4一、隧道窑系统的结构1、窑体、窑门----------------------------------------------------------42、风机-------------------------------------------------------------------63、管路系统-------------------------------------------------------------74、中控系统-------------------------------------------------------------85、窑车-------------------------------------------------------------------96、顶车机等设备-------------------------------------------------------10二、隧道窑系统的操作1、干燥的影响----------------------------------------------------------112、正常操作及思路①发热量-------------------------------------------------------------12②进车速度----------------------------------------------------------12③码坯方式----------------------------------------------------------13④风机调整----------------------------------------------------------143、几种特殊情况下的操作①、停电-------------------------------------------------------------15②、焙烧段温度偏低、偏高的纠正----------------------------15③、焙烧段前移、后移的纠正----------------------------------16④、焙烧段过长、过短的纠正----------------------------------16⑤、车底温度高的纠正-------------------------------------------17⑥、非正常情况处理----------------------------------------------18三、应建立的几种概念1、整体性、宏观性----------------------------------------------------182、预见性、滞后性----------------------------------------------------193、统一性----------------------------------------------------------------19四、常见缺陷应对1、裂纹-------------------------------------------------------------------192、石灰爆裂-------------------------------------------------------------203、黑心砖----------------------------------------------------------------20前言烧成车间隧道窑系统是砖厂最大的设备。

目录前言 (1)安全须知 (2)第一章简介及原理 (4)1.1 主要技术指标 (4)1.2 仪器配置 (4)1.2.1 标准配置 (4)1.2.2 选配设备................................................................................................... 错误!未定义书签。

1.3 红外炉加热原理.................................................................................................. 错误!未定义书签。

第二章仪器结构与外观. (6)2.1 仪器外观图 (6)2.2 设备安装.............................................................................................................. 错误!未定义书签。

第三章软件说明.. (10)3.1 系统界面及特点 (10)3.2 安装及安装要求 (10)3.2.1对电脑的配置要求 (10)3.2.2软件安装 (10)3.3 软件操作规程 (13)3.3.1程序设定单元.................................................................................................... 错误!未定义书签。

第四章仪器部件.. (30)4.1 仪器安全保护 (30)4.2 红外加热炉膛...................................................................................................... 错误!未定义书签。

红外线的操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、操作流程1. 准备工作确保红外线设备已正确安装并连接到电源。

隧道炉安全操作规程第一章总则第一条为了保障隧道炉的安全运行，防止事故发生，提高工作效率，保护环境，制定本规程。

第二条凡进入隧道炉作业区域的人员均应执行本规程，确保安全。

第三条隧道炉应按照设计要求、制造安装规范、爆炸安全标准进行施工，必须符合国家相关法律法规的要求。

第四条管理人员应严格执行安全规定，做好安全教育和培训，提高操作人员的安全意识。

第五条各项检查、试验和维护工作要有专人负责和专人执行，确保工作顺利进行。

第二章作业前准备工作第六条作业前，必须按照规定的程序进行以下准备工作：1.了解隧道炉的工作原理、操作要求，熟悉操作手册和相关规定。

2.掌握隧道炉的安全设施和紧急停机设备的位置和使用方法。

3.定期检查隧道炉的外观、仪表、阀门等设备，发现问题及时报修。

4.确保隧道炉的供气设备正常运行，气源充足且稳定。

5.检查供气管道和阀门的密封性，避免泄漏发生。

第三章操作注意事项第七条操作人员在进入隧道炉操作区域前应佩戴防护装备，并具备适量的现场操作经验。

第八条操作人员在操作过程中要做到以下几点：1.严禁擅自关闭或调整阀门，必须经过负责人同意后方可操作。

2.操作人员应保持警觉，注意隧道炉内的温度、湿度、气味等变化。

3.操作过程中如发生异常情况，应立即报告负责人，停止操作并采取相应的应急措施。

4.操作结束后，应及时清理现场，关闭阀门并进行设备检查。

第四章突发事件处理第九条在发生事故、泄漏、火灾等突发事件时，操作人员应根据现场情况采取相应处置措施，并立即报告负责人。

第十条突发事件处理措施：1.发生泄漏时，立即关闭气源，并开启通风设备，保持室内空气流通。

同时通知相关部门进行处理。

2.发生火灾时，立即启动消防设备，进行灭火，并组织人员撤离。

3.发生爆炸时，立即避开危险区域，并按照应急预案进行处理。

第五章监督检查和事故处理第十一条隧道炉应定期接受安全监督检查，确保设备的安全运行。

第十二条发生事故时，应立即组织救援，并将事故情况报告上级主管部门。

CA-654 红外炉使用说明书及注意事项技术参数额定电压：220V~240V额定频率：50Hz额定输入功率：2000W注意：电压不稳定的区域请连接稳压器，请勿共享电源插座。

为了使我们的产品能够更好地为您们服务，在使用前详细阅读本说明书，并小心保存，为方便您日后保养与维修。

面板说明出风口控制面板高温指示灯电源线微晶玻璃加热区高强化玻璃表面进风口安全装置1. 高温保护：由发热盘上的温度传感器时刻监控炉内温度并将温度传送给MCU控制器，当MCU监测到温度过高时，发热盘停止功率输出或者将功率降低。

2. 余热高温警示：停止使用后，加热区炉面尚有余热，余热指示灯会亮，警示请勿触摸加热区，请勿移动整机。

注意事项使用之前，为防止电击、短路或火灾，请注意下列事项：1.请勿打开，改装零件或自行修理红外炉。

2.红外炉需水平放置，四周与墙或其它物体要保留至少10cm的距离。

3.建议不要将红外炉放在金属台面上使用。

4.请勿将红外炉放在煤气灶、煤炉旁等高温环境中使用。

5.请勿用水直接冲洗机体，以免影响、破坏电气绝缘性能。

6.请勿将非烹调器具等放置在红外炉面板上，因为工作时可能会被损坏。

7.请勿在地毯或台布上使用红外炉，以免阻塞进气口，影响散热。

8.请勿将金属丝等异物插入进风口与出风口，以免触电。

9.请勿将易燃易爆物品直接或间接加热的方式使用，以免燃烧着或爆炸，引起危险。

10.烹调结束后，微晶板表面高温勿立即触摸﹐以免烫伤。

11.若电源线出现破损或炉件故障时切勿自行拆开更换，以防触电危险，应将其送到指定的特约维修店修理。

12.请勿用湿手接触电源线及插头。

13.请勿拉扯电源线的方法拔出插头。

14.请勿在儿童可接触的地方使用。

15.请勿空锅干烧。

16.如面板表面出现裂痕，应立即关掉电源停止使用并送往维修店修理。

17.在使用时请避免电源线、塑料制品或纸张靠近红外炉发热面板。

18.放置锅具前，请先将锅具底部清洗干凈，防止有异物引起燃烧。

隧道炉（烘干线、隧道式烘干线）的工作原理一般是利用远红外对炉内进行加温，使得红外线的光线能够照到炉内的每个角落，然后进行均匀的升温，将能量传给物体。

隧道炉采用国外先进技术设计制造，结构先进、拆装简便、外形美观。

高科技保温材料隔热性能好，保温性强，加热技术采用远红外加热技术，加热元件布置合理，能源消耗低。

内部的热风循环，使得炉内上下温度更均匀，无漏洞，确保烤箱产品质量。

节能隧道炉采用精确控温系统，使用PID微电脑控制，内部加温，间接性干燥，通过隧道炉加热干燥的产品水分含量低。

设计用于SMT元件的再流焊、印刷电路及电子产品和粉体材料的烘干、固化、排胶等。

该炉采用独立温区隔离结构，远红外陶瓷加热板或陶瓷黑晶管加热，红外线照射面宽广而无死角。

系统可配增强排气机构，以进一步提高了产品环境的温度均匀性和洁净。

控制采用单回路智能调节方式，具有控温稳定、调整方便的特点。

非常适合工厂企业的批量生产。

主要由输送机系统、烘干炉、和控制系统三大部分组成特征：独立PID温度控制，炉内温度均匀。

输送速度采用电机调速，调节自如，运行平稳，生产效率高。

隧道炉的应用领域
广泛适用电子、电器、塑胶、化工、玩具、印刷、五金、丝印、食品药材、鞋业、工艺品等烘干作业。

設備操作說明書設備名稱 紅外線隧道爐設備功能 烘烤 文件編號 設備型號廠商版次A0一﹑面板介紹﹕1.電源指示﹕燈亮表示設備通電中﹐反之未通電。

2.緊停開關﹕用于緊急狀況﹐切斷工作電器電源﹐但不能切斷總電源。

3.運風開關﹕壓下后﹐指示燈亮﹐運風電機工作。

4.光控開關﹕壓下后﹐指示燈亮﹐溫控器工作并控制燈管點亮與熄滅。

5.溫度控制﹕控制并顯示隧道爐的溫度﹐分前中后三段控制的實際溫度。

6.時間控制﹕顯示現烘烤時間(從產品進入到出爐之烘烤時間)。

7.孌頻器﹕調節輸送帶的速度。

8.電流表﹕顯示每相的電流。

9.傳送帶﹕用于控制輸送帶的啟動或停止。

10.材料流出報警﹕用于提醒作業員材料已流出。

二﹑操作步驟﹕1.將設備空氣開關手柄撥到ON 位置﹐打開總電源﹐設備電源指示燈亮。

2.開機時﹐依次打開急停開關﹐先將傳送帶開關至開處﹐再壓下運風開關﹐然后壓下光控開關﹐爐腔內各指示燈點亮﹐三色指示燈經綠色指示燈亮且閃爍。

設備進入工作狀態。

3.根據所烘烤產品條件設置溫控器溫度﹕溫度調整按溫控器上的SET 鍵 SV 閃爍 用溫控器上的向左 鍵移動光標至個位﹑十位或百位 然后用向下“▼”或向上“▲”鍵修改所需溫度 在按下溫控器上SET 鍵即可。

4.根據所需時間調整孌頻器的速度﹐以達到所需時間及產品烘烤效果。

當產品流出時三色指示燈黃色燈亮且產品警聲。

5.停機時﹐依次先壓下運風開關﹐再將傳送帶開關至關處﹐然后按下急停開關﹐機器停止工作。

三﹑機器調試步驟﹕1. 接電﹕三相四線(三相380V)﹐火線接入電源總開關﹐零線接入零線位﹐地線接入地線位。

接通電源后﹐按下運風開關﹐查看運風電機運轉方向﹐ 是否與箭頭標簽指示方向一致(從上往下看電機尾部散熱葉片)﹔反之﹐調換其中兩根火線的位置。

2. 調整輸送時間﹕該機為變頻調速機型﹐調整時間時﹐不可使變頻器低于10HZ 工作﹐否則易損壞馬達和變頻器。

根據所需時間調整變頻器。

3. 溫度設置﹕a ﹑溫度調整按溫控器上的SET SV 閃爍 用向左 鍵移動光標至個位﹑十位或百位 然后用向下“▼”或向上“▲”鍵修改所需溫度 在按下溫控器上SET 鍵即可。
