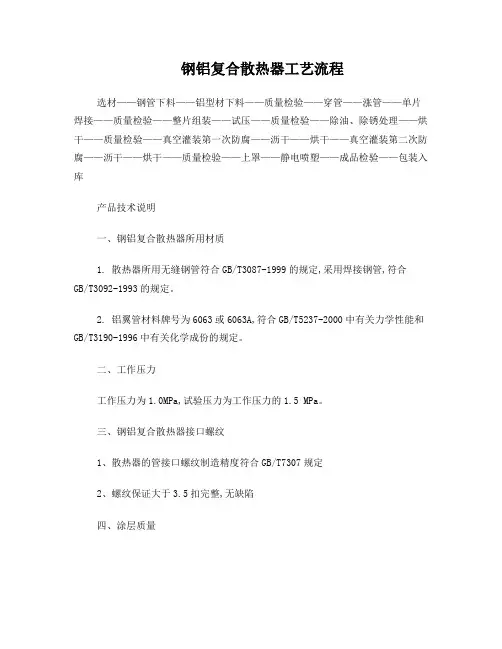

钢铝复合散热器工艺流程选材——钢管下料——铝型材下料——质量检验——穿管——涨管——单片焊接——质量检验——整片组装——试压——质量检验——除油、除锈处理——烘干——质量检验——真空灌装第一次防腐——沥干——烘干——真空灌装第二次防腐——沥干——烘干——质量检验——上罩——静电喷塑——成品检验——包装入库产品技术说明一、钢铝复合散热器所用材质1. 散热器所用无缝钢管符合GB/T3087-1999的规定,采用焊接钢管,符合GB/T3092-1993的规定。
2. 铝翼管材料牌号为6063或6063A,符合GB/T5237-2000中有关力学性能和GB/T3190-1996中有关化学成份的规定。
二、工作压力工作压力为1.0MPa,试验压力为工作压力的1.5 MPa。
三、钢铝复合散热器接口螺纹1、散热器的管接口螺纹制造精度符合GB/T7307规定2、螺纹保证大于3.5扣完整,无缺陷四、涂层质量我公司采用山东莱阳康丽家涂料有限公司生产的粉末,散热器外表面应在良好的预处理后采用静电喷塑,按相关标准要求,进行表面处理。
表面涂层应均匀光滑,附着牢固,无漏喷或起泡。
表面喷涂厚度为100-200um六、内腔防腐为了使散热器有更长的使用寿命,防止各种水质对散热器内壁的侵蚀,需要对散热器的内腔进行严格的前处理。
一、散热器的前处理:焊接完好的散热器,表面有油污锈迹、杂质,需要严格按照以下工艺流程进行处理:脱脂===水洗===酸洗===水洗===中和===表调(材质表面微量元素调整)====水洗===锌系磷化(附着力更好,更耐腐蚀)====水洗===钝化===水洗===烘干(将内腔的水分干燥)二、选用国家建设部指定的散热器专用防腐涂料(天津沃必达防腐涂料)。
经过时间验证,其附着力强,耐高温,耐酸碱,耐冲压。
三、采用先进的防腐工艺,真空防腐灌装机。
首先,把散热器定位好,将内腔空气抽出,形成真空-0.9Mpa,自动启动,让防腐涂料沿着内壁均匀的附在内表面上,其最大的特点涂料附着均匀,消除死角,附着力强,消除气泡。
