反应釜温度控制

ｃ ｎｒ ｌ ｗｈ ｃ ｏ ｌ ｒ ｖ ｅｑ ａｉ ｎ ｕ ｎ ｉ ｆ ｒ ｄ ｃ ｉｎ ｏ ｔ ， ｉｈｃ ｕ ｄ ｉ ｏ ｍｐ ｏ ｅｔ ｕ ｌ ｙａ ｄ ｑ ａ ｔ ｙ ｏ ｐ ｏ ｕ ｔｏ ． ｈ ｔ ｔ Ｋｅ ｗｏ ｄ ： ｅ ｃｏ ； ｃ ｅ ｃ ｌ ｃ ｉ ｅ ｔｍｐ ｒｔ ｒ ｏ ｔｏ ；ｃ ｅ ｃ ｌ ｕ ｏ ｔ ｎ；Ｐ Ｄ ｙ ｒ ｓ ｒ ａ ｔ ｒ ｈ ｍｉａ ｍａ ｈ ｎ ； ｅ ｅ ａｕ ｅｃ ｎｒ ｌ ｈ ｍｉａ ｔ ｍａｉ ａ ｏ Ｉ

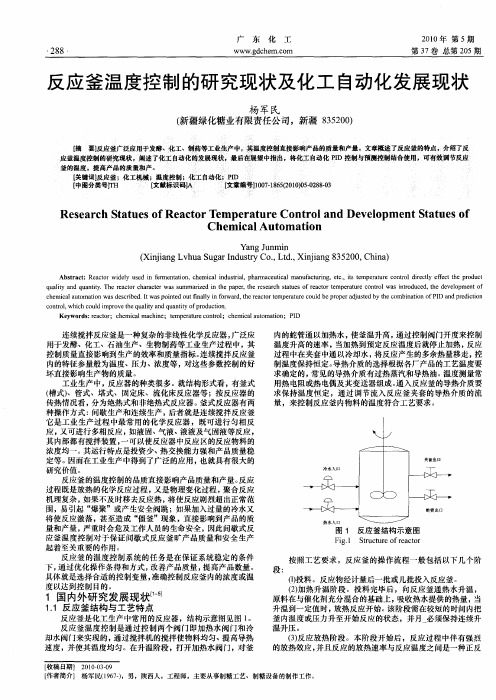

连续搅拌反应釜是一种复杂 的非线性化学反应器 ， 广泛应 用于发酵、化工 、石油生产、生物制药等工业生产过程中 ， 其 控制质量直接 影响到生产的效率和质量指标 。 连续搅拌反应釜 内的特征参量般为温度、压力、浓度等 ， 对这些参数控制的好 坏直接影响生产物 的质量。 工业生产 中，反应器 的种类很多。就结构形式看 ，有釜式 （ 槽式） 、管式、塔 式、固定床 、流化床反应器等 ；按反应器 的 传热情况看 ， 分为绝热式和非绝热式反应器 。 釜式反应器 有两 种操作方式：间歇生产和连续 生产 ， 后者就是连续搅拌反应釜 它是工业生产过程 中最常 用的化 学反应器 ，既可进行匀相反 应， 又可进行多相反应 ， 如液固、 气液 、 液液及气 固液等反应 ， 其内部都有搅拌装置 ， 一可 以使反应器 中反应 区的反应物料 的 浓度均一 。 其运行特点是投资少、 交换能力强和产品质量稳 热 定等。因而在工业生产中得到了广泛的应 用， 也就具有很大 的 研究价值 。 反应釜的温度控制 的品质直接 影响产 品质量和产量 。 反应 过程 既是放热的化学反应过程 ， 又是物理变化过程 ， 聚合反应 机理复杂 ， 如果 不及 时移去反应热， 将使反应剧 烈超 出正常范 围，易 引起 “ 爆聚”或产生安全 阀跳 ；如果加入过量 的冷水又 将使反应激落 ， 甚至造成 “ 僵釜”现象 ，直接影响到产 品的质 量和产量 ， 严重 时会危及工作人员的生命安全 ， 因此 间歇式反 应釜温度控制对于保证 间歇 式反应釜 旷产 品质量和安全 生产 起着至关重要的作用 。 反应釜 的温度控制 系统 的任 务是在保证系统稳定 的条件 下， 通过优化操作条得和方式， 改善产 品质量 ， 高产 品数量。 提 具体就是选择合适的控制变量 ， 准确控制反应釜 内的浓度或温 度以达到控制 目的。

理想连续操作釜式反应器的计算
理想连续操作釜式反应器的计算
理想连续操作釜式反应器的计算
通过[例2-1]和[例2-2]的反应结果可以看出：完成相 同的生产任务，连续操作釜式反应器的生产时间比间歇操 作釜式反应器的生产时间要长。主要原因是连续操作釜式 反应器内的化学反应是在出口处的低浓度下进行的。
反应时间不是判别反应器生产效率高低的唯一标准，还需综合考虑
同的搅拌和加料情况，以适应工艺上的不同要求。
理想连续操作釜式反应器
管式反应器
理想连续操作釜式反应器
投资大 职工工作量大
维护成本高 操作难度高
串联釜数一般不超过4
《化学反应器操作与控制》
多釜串联的计算
多釜串联的计算
多釜串联
理想连续操作釜式反应器
n-CSTR的基础设计式
理想连续操作釜式反应器
《化学反应器操作与控制》
理想连续操作釜式反应器的特点
理想连续操作釜式反应器的特点
理想连续操作釜式反应器操作现场
理想连续操作釜式反应器的特点
流体流动符合全混流理想流动模型 连续进料和出料； 过程参数与空间位置、时间无关； 容易自动控制，节省人力。
理想连续操作釜式反应器的特点
反应物浓度、转化率、反应速率处处相等
QkJc/与hT的函数关系式在Q-T坐标图 上为一直线。
▪2. 放热速率Qr和移热速率Qc
结论： 热稳定状态点一定是定态
点，而定态点不一定都具有热 稳定性。
▪ 3.热稳定条件
定常条件：Qr=QC
▪ 稳定条件
dQr dQc dT dT
注意：：CSTR中进行吸热反应时 ，
没有热稳定性问题。
▪ 3.热稳定条件
《化学反应器操作与控制》

反应釜操作使用注意事项一、反应釜的基本概念反应釜是一种广泛应用于化工、制药等行业的设备，用于进行化学反应、物理反应和合成反应等。

其主要特点是具有密闭性和高温高压的工作环境，能够有效地控制反应体系的条件和参数，从而实现目标产物的合成或分离。

二、反应釜操作前的准备工作1. 确认反应釜内无残留物：在进行新一轮反应前，需要将之前的产物和副产物彻底清除干净，以免对下一轮反应产生影响。

2. 检查设备是否完好：检查设备是否存在漏气、漏水等问题，确保设备无任何损坏或磨损。

3. 准备好所需试剂：根据实验方案准备好所需试剂，并确保其纯度和浓度符合要求。

4. 确定操作流程：根据实验方案确定操作流程，并编制详细的操作步骤。

三、反应釜操作中需要注意的事项1. 温度控制：在进行化学反应时，温度是一个非常重要的参数。

需要根据实验方案确定温度范围，并通过反应釜的控制系统进行精确调节。

2. 压力控制：反应釜内部的压力也需要进行精确控制。

需要根据实验方案确定压力范围，并通过反应釜的控制系统进行调节。

3. 搅拌控制：在反应过程中，需要对反应体系进行搅拌，以保证反应均匀。

需要根据实验方案确定搅拌速度和时间，并通过反应釜的控制系统进行调节。

4. 加料顺序：在进行化学反应时，加料顺序也是非常重要的。

需要根据实验方案确定加料顺序，并按照操作步骤依次加入试剂。

5. 安全操作：由于反应釜具有高温高压的工作环境，操作时一定要注意安全。

必须穿戴好防护服、手套、护目镜等个人防护设备，并按照操作规程严格操作。

6. 反应结束后处理产物：在完成化学反应后，需要将产物从反应釜中取出并进行处理。

处理过程也需要严格按照实验方案和操作规程进行。

四、反应釜维护保养1. 定期清洗：为了保持设备的清洁和卫生，需要定期对反应釜进行清洗和消毒。

2. 定期检查：需要定期对设备进行检查，发现问题及时处理。

3. 更换易损件：设备中的易损件需要定期更换，以保证设备的正常运行。

4. 停用后注意事项：如果长时间停用反应釜，需要将设备内部清洗干净，并进行防腐处理，以免出现腐蚀和污染等问题。

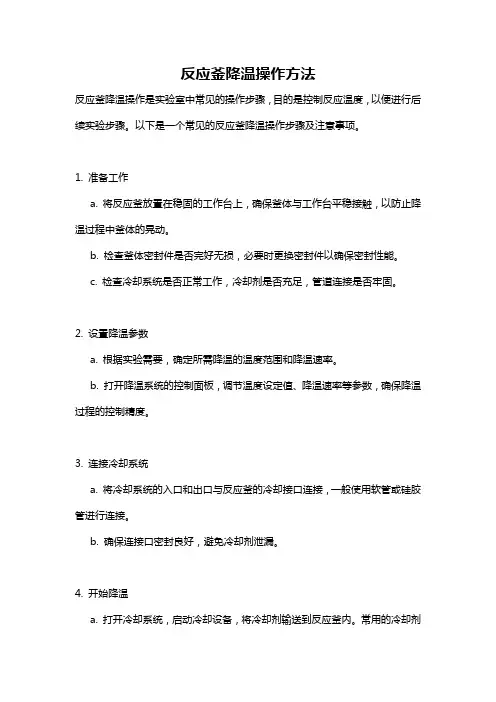

反应釜降温操作方法反应釜降温操作是实验室中常见的操作步骤，目的是控制反应温度，以便进行后续实验步骤。

以下是一个常见的反应釜降温操作步骤及注意事项。

1. 准备工作a. 将反应釜放置在稳固的工作台上，确保釜体与工作台平稳接触，以防止降温过程中釜体的晃动。

b. 检查釜体密封件是否完好无损，必要时更换密封件以确保密封性能。

c. 检查冷却系统是否正常工作，冷却剂是否充足，管道连接是否牢固。

2. 设置降温参数a. 根据实验需要，确定所需降温的温度范围和降温速率。

b. 打开降温系统的控制面板，调节温度设定值、降温速率等参数，确保降温过程的控制精度。

3. 连接冷却系统a. 将冷却系统的入口和出口与反应釜的冷却接口连接，一般使用软管或硅胶管进行连接。

b. 确保连接口密封良好，避免冷却剂泄漏。

4. 开始降温a. 打开冷却系统，启动冷却设备，将冷却剂输送到反应釜内。

常用的冷却剂有冷水、乙二醇、液氮等，具体选择应根据实验需求和反应体系特点来确定。

b. 根据所设定的降温速率，逐步降低冷却剂的温度，以达到实验要求的降温速度。

c. 在降温过程中，可以通过监测反应釜壁温或反应体系温度变化来调节冷却剂的流量和温度，以保持合适的降温速度和稳定的温度控制。

5. 监测和控制a. 在降温过程中，及时监测反应釜壁温，以确保反应釜内温度随预定的降温速率下降。

可以使用温度计、红外线测量仪等设备进行监测。

b. 根据监测数据，及时调节冷却剂的流量和温度，使反应釜内的温度控制在设定的范围内。

注意要避免温度过快或过慢地降低，以免影响实验结果。

6. 完成降温a. 在达到预定的降温温度后，停止冷却系统，关闭冷却剂的供给。

b. 将冷却系统与反应釜分离，并将冷却系统的管路和设备清洗干净，以防止冷却剂残留和污染。

c. 检查反应釜密封性能，确保釜体已经降至所需温度范围内。

d. 取出反应物或继续进行后续实验步骤。

在进行反应釜降温操作时，需要注意以下几点：1. 安全操作。

一
在化 工 生 产 过 程 中 ，化 学反 应 釜 是 使 原 料 转 变 成 产 品 的 必 备 设 备 ， 釜 内 温度 控 制 的效 果 是 决 定 产 品 质量 高低 ， 产 效 率 其 生 快 慢 的 重要 因素 之 一 。 通 常情 况 下 ， 制 温 度 的做 法 是 将 不 同 在 控 的 高低 温导 热 流 体 直 接 通人 反应 釜 的夹 套 中 ， 以此 来 调 节 釜 内 温度 ， 这样 做往 往 使 得 反 应 釜 夹 套 内 的 流体 相 当混 乱 ， 内 温度 釜 也 很 难 达 到 预 期 效 果 。 文 针 对 这 一 问题 ， 本 设计 了一 套 仅 使 用单
ｐ ａｍｅ ｅ ｓ ｏｆｃ ｃ ｄｅ ａｒ ｔ ｒ ａｓ ａ ＰＩ ｃ ｔｏｌ Ｄ ｏｎｒ ｌ ｂａｓ ｔ ｓａ ａｒ ｏ Ｉ ｅｒ ｅｄ ｏｎ ｈｅ ｔ ｎｄ ｄ ｆ ＴＡＥ．
Ｋｅｙ ｗｏｒｓ： ｍ ｐｅ ａｕｒ ｎ ｒ ｓ ｓｅｍ，ｅ ｃｔｒｏｐ ｉ ｃ ｎ ｒ ｄ ｔ ｅ ｒ ｔ ｅ ｃｏ ｔｏｌ ｙ ｔ ｒ ａ ｏ ， ｔ ｍａｌ ｏ ｔｏｌ
和釜 中物 料 。 将 釜 内 Ｔ 并 １温 度 作 为 主控 对 象 ， 套 内的 温度 Ｔ 夹 ２
加 热器 ， 此 时 加热 器 是 停 止 工 作 的 。 当 反 应 釜需 要 升 温 时 ， 但 制
冷 压 缩 机 停 止 工 作 ， 热 器 启 动 。系 统 控 制 的 硬 件采 用 Ｐ Ｃ 可 加 Ｌ 编 程 控 制 器 ， 温 度 测 点 分 别 布 置在 夹套 的进 出 口 、 应 釜 内 、 将 反 夹 套 内 、 发 器 的进 出 口和 冷 凝 器 出 Ｉ。 压 力 测 点 布置 在真 的手 段 ， 出 了基 于 ＩＡ ｉ ｌ 仿 ｎ 求 Ｔ Ｅ准则 下 的 串级 ＰＤ最 优 Ｉ 控 制器 ， 善反 应 釜 温 控 效 果 。 完

北京天舟反应釜温控仪说明书
反应釜温度控制系统通过传导介质加热，经过循环泵循环至反应釜夹套层内，在管路和夹套进行一个周期性的循环，独特的加热管路循环系统设计，其中管式加热器和板式换热器提高了系统的功率密度比，减少了反应釜温度控制系统传导介质的使用，提高了系统控温响应速度。

使用PID控制技术使温度自控快速达到产品工艺所需温度的要求，可以高精度加热恒温、降温。

反应釜温度控制系统的操作要求：
1.使用前请阅读冷却/加热循环机随附的产品说明书，并在操作
前对机器周围的所有界面、按钮和屏幕有一定的了解。

2.反应釜温度控制系统到达项目现场时，注意避免设备受到撞击，显示屏是否损坏。

3.使用设备前，开机前检查设备是否正常，并制定定期维护检查计划。

4.集成反应釜温度控制系统所处的环境需要有足够通风的室内
环境，以避免阳光照射。

设备周围有足够的空间，平坦牢固的地面环境也是必要的。

5.在选择反应釜温度控制系统的导热介质时，需要注意其温度范围是否满足工程工况，是否适合设备使用。

一般可以咨询厂家这个型号是否合适。

6.反应釜温度控制系统的管道有很多种。

根据设备型号的温度要求选择合适的材料，然后根据长度和直径进行选择。

要定期检查管道的消耗情况，检查有无损坏，及时更换。

水热反应釜的常见问题水热反应釜是一种常用的实验设备，在实验室中被广泛应用于化学合成等实验。

然而，使用水热反应釜时，常常会遇到一些问题。

本文将介绍水热反应釜的常见问题及解决方法。

1. 水热反应釜的温度控制不准确水热反应釜温度控制不准确是使用水热反应釜时最常见的问题之一。

造成这一问题的原因有很多，例如温度传感器损坏、加热棒损坏等。

要解决这一问题，可以通过以下几种方法：•检查温度传感器是否正常工作，如需要更换，及时更换。

•检查加热棒是否正常工作，如需要更换，及时更换。

•检查控制器是否正常工作，如需要更换，及时更换。

2. 水热反应釜的密封不好水热反应釜的密封不好是另一个常见的问题。

密封不好会导致反应釜内压力不稳定，甚至有可能发生危险。

要解决这一问题，可以通过以下几种方法：•使用正确的密封垫片，确保密封的可靠性。

•适当加压，但不要超过反应釜承受范围。

•定期检查密封情况，如发现密封不良及时更换。

3. 水热反应釜的反应物不能均匀混合在使用水热反应釜进行实验时，有时会发现反应物不能均匀混合。

造成这一问题的原因有很多，如反应物混合不均、反应釜摇床速度不够等。

要解决这一问题，可以通过以下几种方法：•适当调整反应物比例，确保反应物混合均匀。

•增加摇床速度，使反应物更均匀地混合。

•使用石英内胆或石英管，可以提高反应釜内物质的均匀性。

4. 水热反应釜的清洗水热反应釜在使用一段时间后，需要进行清洗。

如果清洗不彻底，会对之后的实验产生影响。

要解决这一问题，可以通过以下几种方法：•在使用之前先用去离子水清洗，清洗干净后再进行试验。

•清洗时使用清洁剂，将较难清洗的杂质清洗掉。

•使用酒精或丙酮进行清洗，可以去除一些难以清洗的杂质。

5. 水热反应釜的安全问题在使用水热反应釜时，需要注意安全问题。

不正确的使用会对使用者产生危险。

要保障使用者的安全，可以通过以下几个方面来保证：•定期对反应釜及周边设备进行检查和维护。

•在使用前进行必要的准备工作，如检查仪器是否正常。

搪瓷反应釜的常见故障及检修方案搪瓷反应釜是一种广泛应用于化学、医药、食品等行业的设备，它具有体积小、结构简单、维护方便等特点。

然而在使用中，由于各种因素的影响，搪瓷反应釜也会出现一些故障，给我们的工作带来影响。

本文将会介绍搪瓷反应釜的常见故障及检修方案，以期帮助使用者更好地维护和保养反应釜。

故障一：温度控制不稳定搪瓷反应釜在工作时需要通过加热或者冷却来调节温度，而温度控制不稳定是常见的故障之一。

造成这种故障的原因可能是温度传感器损坏、电源问题、控制器失效等等。

针对这种故障，我们可以根据具体情况进行以下检修：•首先，检查温度传感器是否准确，如没有问题可进一步检查电缆是否松弛；•检查加热板或者恒温槽的供电是否正常；•检查控制器是否正常工作。

故障二：搅拌器无法正常工作搪瓷反应釜的另一个常见故障是搅拌器无法正常工作。

造成这种故障的原因可能是耗材磨损严重、电机驱动力不足、电源问题等等。

不同的问题需要采取不同的检修方案，常见的有以下几种：•对耗材磨损严重的搅拌器进行更换；•加强电机驱动力，如改变电机的电压和电流；•检查电源干扰或者供电是否不稳定。

故障三：泄漏问题泄漏问题也是搪瓷反应釜在使用中常见的故障之一。

这种故障可能是反应釜密封不严、管路连接不稳定、破损等等。

检修泄漏问题一般需要进行以下步骤：•先对反应釜密封进行检查，关注密封处是否没有张力；•检查连接管路是否紧固；•发现破损部位需要进行修补或者更换。

故障四：电器故障电器故障也是搪瓷反应釜出现的常见问题，可能是电源线路问题，也有可能是控制器的问题。

在这种情况下，我们需要先了解故障可能来自哪个部位，针对不同部位采取不同的检修方案，一般的方案有：•对电源线路进行检查，确认供电是否正常；•检查反应釜的控制器是否正常工作。

结语搪瓷反应釜的故障不可避免，但是如果我们能够及时检修问题，及时调整和维护设备，不仅能够提高工作效率，更能够延长设备的使用寿命。

希望通过本文的介绍，对使用者在检修设备时有所帮助。

反应釜自动化控制说明一、背景介绍反应釜是一种常用的实验设备，用于进行化学反应、合成、溶解、结晶、蒸馏等实验。

为了提高实验效率和安全性，采用自动化控制系统对反应釜进行控制是必要的。

本文将详细介绍反应釜自动化控制系统的功能、原理、操作方法和注意事项。

二、功能介绍1. 温度控制：自动化控制系统可以实时监测反应釜内的温度，并根据设定的温度范围自动调节加热功率，以保持反应釜内的温度稳定。

2. 压力控制：自动化控制系统可以监测反应釜内的压力，并根据设定的压力范围自动调节排气阀的开度，以保持反应釜内的压力稳定。

3. 搅拌控制：自动化控制系统可以控制反应釜的搅拌速度，并根据实验需求进行调节，以确保反应物充分混合。

4. 液位控制：自动化控制系统可以监测反应釜内的液位，并根据设定的液位范围自动控制进料和排料阀门的开闭，以保持反应釜内的液位稳定。

5. 数据记录与报警：自动化控制系统可以实时记录反应釜内的温度、压力、搅拌速度、液位等数据，并在异常情况下发出报警信号，以确保实验的安全性。

三、原理介绍反应釜自动化控制系统由传感器、执行器、控制器和人机界面组成。

传感器负责采集反应釜内的温度、压力、搅拌速度、液位等数据，并将其转化为电信号输入控制器。

控制器根据设定的参数和反馈的数据进行逻辑运算，通过控制执行器（如加热器、排气阀、阀门等）来实现对反应釜的控制。

人机界面提供操作界面，使操作人员可以设定参数、监测数据和进行报警处理。

四、操作方法1. 启动系统：按下系统启动按钮，自动化控制系统开始工作。

2. 设置参数：通过人机界面设定反应釜的温度、压力、搅拌速度和液位等参数。

3. 监测数据：在人机界面上可以实时监测反应釜内的温度、压力、搅拌速度和液位等数据。

4. 报警处理：当温度、压力、搅拌速度或液位超出设定范围时，系统会自动发出报警信号，操作人员应及时采取相应的措施。

5. 停止系统：实验结束后，按下系统停止按钮，自动化控制系统停止工作。

蒸汽加热反应釜控制系统的设计蒸汽加热反应釜是一种常用于工业生产中的反应器，其特点是能够通过蒸汽加热的方式，使反应釜中的物质得到加热，从而实现反应的进行。

为了保证反应釜的稳定运行，需要设计一个可靠的控制系统，下面具体介绍蒸汽加热反应釜控制系统的设计。

一、系统功能需求蒸汽加热反应釜的控制系统需要实现以下功能：1.测量和控制反应釜内的温度，保证反应釜内的物质能够达到设定温度。

2.根据反应釜所需温度和反应速率等参数，自动调节蒸汽阀门的开启程度。

3.根据反应釜内的压力变化，自动控制蒸汽阀门的开启程度，保证反应釜内的压力在安全范围内。

4.提供手动操作模式，方便维护和检修反应釜。

二、系统硬件设计1.硬件组成蒸汽加热反应釜的控制系统由下列硬件组成：①温度传感器：用于探测反应釜内的温度变化。

②控制器：接收温度传感器的信号，计算蒸汽阀门的开度，并控制蒸汽阀门的开合。

③蒸汽阀门：控制蒸汽的流量，实现加热反应釜内的物质。

④压力传感器：用于探测反应釜内的压力变化。

2.控制器选型选择适合的控制器对于系统的稳定性和可靠性至关重要。

蒸汽加热反应釜控制系统可以采用PID控制器或者高级控制器。

PID控制器是较为经济实用的控制器，适用于工业控制领域的大多数应用场合。

高级控制器性能更加强大，能够调整更多的工艺参数，但是价格较高。

三、系统软件设计蒸汽加热反应釜的控制系统需要一个可靠的软件来实现温度和压力的监控和调节。

1.温度检测和控制温度传感器将反应釜内的温度变化转换为电信号，并经过处理后传给控制器。

控制器计算出蒸汽阀门的开度，并将蒸汽信号发送给蒸汽阀门，实现对反应釜内温度的控制。

在软件设计中，可以通过调节PID参数来实现温度控制。

需要注意的是，这些参数需要根据具体工艺来进行调整，以实现最佳的温度控制效果。

2.压力检测和控制压力传感器将反应釜内的压力变化转换为电信号，并经过处理后传给控制器。

控制器通过比较实际压力和预设压力的大小，调节蒸汽阀门的开合程度，以保证反应釜内的压力变化在安全范围内。

型号 说明 数量
１
模块 名称
电源（ＳＯ ） Ｐ４Ｔ
订货 号
４７ －Ａ ０ ０ ｌ砷０ Ａ ０
以这里采用“ 反馈 ＋前馈” 的控制 方式 ， 它将温度变 化 的速度加到 ＰＤ的输 出上 ， Ｉ 如果 在实验 中较准确
Ｃ Ｕ Ｃ Ｕ １－ ） Ｐ （ Ｐ ４７ Ｈ ４
４７ Ｉ ４ Ａ Ｏ １－ Ⅱｏ Ｂ ４
热水 阀开关 Ｓ ６
动化系统使用 ￥ － ０的组件 ，７４０控制 器采用模 ７４ ０ ￥－ ０
收稿 日期 ：００ —８ 修改稿） ２ １ ￣８１ （
・
２ Ｏ・
化 工
自 动 化 及 仪 表
第３ ７卷
根据所确定的输入输 出点数 以及控制功 能的实 现要求 ， 结合所设计 的 Ｐ Ｓ Ｃ ７网络结构 ，７４ ０硬件 ￥－ ０
Ａ ０
６
蛇管 冷却水 进量 控制 阀 ｗ ， 夹套 冷却水 进量控 制 阀 Ｖ ， ８ Ｄ物料 出料 量控制 阀 Ｖ ９
Ｄ Ｏ ２ 反应器 搅拌 电机开 关 Ｓ ， ８
了很大范 围 的硬件 、 软件 、 态、 置和 诊 断工具 。 组 配
其过程控制系统是一个全集成 的、 结构完整 、 功能完 善、 面向整个生产过程 的过程控 制系统。Ｐ Ｓ Ｃ ７的 自
过 程 控 制
化 动 及 表 ２０３ １ ： — 工自 化 仪 ，０ ，７ １ １ ２ １ （ ）９ ２
Ｃｏ ｔ ｌａ ｄ Ｉ ｓ ｕ ｎｓ ｉ ｈ ｍｉ ａ ｎ ｕ ｔ ｎｒ ｎ ｎ ｔ ｍｅ ｔ ｎ Ｃ ｅ ｃ ｌＩ ｄ ｓｒ ｏ ｒ ｙ
连 续 反 应 釜 温 度 控 制 系统 的设 计 与 仿 真
块化设 计 ， 无风扇 、 鲁棒性高 ， 可高度扩展 。根据 并 本次设计控制系统所给条件及工艺特性 、 控制要求 ，

反应釜操作规程反应釜是一种常见的实验设备，用于进行化学反应。

为了保证操作的安全和实验的成功，反应釜的操作规程非常重要。

下面是一份关于反应釜操作规程的例子，供参考：第一章总则第一条为保证实验的安全、有效进行，所有使用反应釜的人员必须熟悉并遵守本操作规程。

第二章设备准备第一条检查反应釜的设备是否完好，如螺丝、夹持装置、搅拌器、温度计等是否正常工作。

第二条确保反应釜内部干净整洁，如有污垢应清除干净。

第三条检查反应釜的密封性能，确认密封件是否完好。

第四条确保反应釜周围的通风设备正常工作。

第三章实验准备第一条确认所需的实验试剂及所需的实验条件。

第二条准备实验所需的辅助设备和工具。

第四章操作步骤第一节加料第一条将反应釜放在支架上并固定。

第二条检查加料阀门是否正常开启或关闭。

第三条打开加料阀门，将所需试剂慢慢加入反应釜。

第四条关闭加料阀门，确保密封性。

第二节加热第一条检查加热装置是否正常工作，确认温度控制器是否可调。

第二条打开加热装置，将反应釜加热到所需温度。

第三条注意观察反应过程中的温度变化，根据需要调整加热功率。

第四节搅拌第一条打开搅拌装置，选择适当的搅拌速度。

第二条观察反应过程中的搅拌情况，根据需要进行调整。

第五章实验结束第一节降温第一条关闭加热装置，待反应釜冷却到室温后，打开降温阀门。

第二条根据实验需要，选择适当的降温方法和时间。

第三条等待反应釜冷却完全，才可以打开反应釜。

第二节清洗第一条使用适当的溶剂清洗反应釜内部。

第二条将反应釜内部的残留物清除干净。

第三条检查反应釜的密封件和设备是否正常。

第四条将反应釜进行彻底的清洗和消毒，确保下一次使用前安全可靠。

第六章安全注意事项第一条反应釜操作时，应戴好防护眼镜、手套等个人防护用品。

第二条在加热反应釜时，应注意防止加热过程中的溅油。

第三条在操作反应釜时应注意避免产生或接触有毒、易燃、易爆等物质。

第四条在加热和搅拌反应时，应注意不要使反应釜过度增温或过度搅拌。

反应釜自动化控制说明一、引言反应釜自动化控制是指利用先进的控制系统和技术，对反应釜的温度、压力、搅拌速度、物料进料和排出等参数进行自动化控制，以提高生产效率、降低人工操作风险、提升产品质量。

本文将详细介绍反应釜自动化控制的技术原理、控制策略和操作流程。

二、技术原理1. 传感器：通过安装在反应釜上的温度传感器、压力传感器和搅拌速度传感器，实时监测反应釜内的温度、压力和搅拌速度等参数。

2. 控制器：采用先进的控制器，如PLC（可编程逻辑控制器）或DCS（分布式控制系统），对传感器采集到的数据进行处理和分析，并根据预设的控制策略进行控制。

3. 执行机构：根据控制器的指令，控制反应釜的加热、冷却、搅拌等执行机构，实现对温度、压力和搅拌速度的精确控制。

三、控制策略1. 温度控制：根据反应釜内的反应过程要求，设置目标温度，并通过控制加热或冷却系统，使反应釜内的温度稳定在目标温度附近。

2. 压力控制：根据反应釜的设计要求和安全性考虑，设置目标压力，并通过控制排气阀和加压阀等执行机构，使反应釜内的压力稳定在目标压力范围内。

3. 搅拌控制：根据反应釜内物料的特性和反应过程的需求，设置目标搅拌速度，并通过控制搅拌电机的转速，实现对搅拌速度的精确控制。

四、操作流程1. 启动系统：按下启动按钮，系统开始运行，控制器初始化。

2. 参数设置：通过人机界面，设置反应釜的目标温度、目标压力和目标搅拌速度等参数。

3. 传感器监测：传感器实时监测反应釜内的温度、压力和搅拌速度等参数，并将数据传输给控制器。

4. 控制策略执行：控制器根据预设的控制策略，对传感器采集到的数据进行处理和分析，并发出相应的控制指令。

5. 执行机构控制：执行机构根据控制器的指令，控制反应釜的加热、冷却、搅拌等执行机构，实现对温度、压力和搅拌速度的精确控制。

6. 监测和记录：系统实时监测和记录反应釜内的温度、压力和搅拌速度等参数，并生成相应的报表和数据记录。

7. 停止系统：按下停止按钮，系统停止运行，控制器和执行机构停止工作。

反应釜自动化控制说明一、背景介绍反应釜是一种常见的化工设备，用于进行化学反应、物质混合、溶解和加热等工艺过程。

为了提高生产效率和产品质量，采用自动化控制系统对反应釜进行控制是非常重要的。

本文将详细介绍反应釜自动化控制系统的功能、组成部分、工作原理和操作方法。

二、功能描述1. 温度控制：自动化控制系统可以实时监测反应釜内部温度，并根据设定值自动调节加热或冷却装置，以保持反应釜内温度稳定。

2. 压力控制：系统可以监测反应釜内部压力，并通过调节进气或排气装置，控制反应釜内部压力在安全范围内。

3. 搅拌控制：自动化控制系统可以控制反应釜内搅拌器的转速和方向，以实现物质的充分混合。

4. 液位控制：系统可以监测反应釜内液位，并通过控制进料或排料装置，保持液位在设定范围内。

5. 数据记录与报警：系统可以记录反应釜内温度、压力、转速、液位等数据，并在异常情况下发出报警信号，以确保操作人员及时采取措施。

三、组成部分1. 传感器：用于监测反应釜内的温度、压力、液位等参数，并将数据传输给控制系统。

2. 控制器：根据传感器反馈的数据，进行逻辑判断和控制计算，并输出控制信号给执行机构。

3. 执行机构：根据控制信号，控制加热、冷却、搅拌、进料、排料等装置的运行。

4. 人机界面：提供操作界面，用于设定控制参数、监视系统运行状态和接收报警信息。

四、工作原理1. 温度控制：控制系统通过传感器实时监测反应釜内温度，并将温度数据传输给控制器。

控制器根据设定值和实际值的差异，计算出控制信号，并输出给加热或冷却装置，以调节反应釜内温度。

2. 压力控制：传感器监测反应釜内压力，并将数据传输给控制器。

控制器根据设定值和实际值的差异，计算出控制信号，并输出给进气或排气装置，以调节反应釜内压力。

3. 搅拌控制：传感器监测反应釜内搅拌器的转速，并将数据传输给控制器。

控制器根据设定值和实际值的差异，计算出控制信号，并输出给搅拌器驱动装置，以调节搅拌器的转速和方向。

BP-Amoco工艺聚丙烯装置反应釜的温度控制摘要：Amoco气相法聚丙烯工艺反应釜采用独具特色的卧式平推流反应器，物料在反应器内的流动反应相当于三台以上的串联返混式反应器的效果，反应釜内的气相反应剧烈，温度易发生波动。

本文简述了气相法工艺的温度控制原理，分析了反应温度控制的影响因素，讨论了各参数与反应温度的关系及调整原则，并根据生产经验提出了一些温度控制过程中的注意事项。

关键词：聚丙烯装置气相法温度控制工艺调整反应自1953年Z-N催化剂问世以来，聚丙烯的催化剂研发和工业化生产进入了飞速发展的阶段。

聚丙烯生产工艺先后经历了溶液法、溶剂浆液法、本体法及气相法等不同的发展阶段，目前世界上主要采用的是较为先进的本体法和气相法生产工艺[1]。

BP-Amoco气相法聚丙烯工艺因其工艺流程简短，开停车迅速，产品牌号齐全且牌号切换较快，过渡料少等优点，是国内目前较为先进的聚丙烯生产工艺之一。

Amoco工艺采用两个串联的独具特色的卧式平推流反应器，聚合粉料在反应釜内随着搅拌而不断向前推移并发生聚合反应，单个反应器即可达到类似于多个串联的返混式反应器（例如流化床或液相本体反应器）的反应效果[2]。

然而，由于单个的卧式搅拌床反应器的长度较长，粉料床层在反应器内的分布和反应情况也较难控制，在催化剂、急冷液、原料丙烯质量、粉料料位等条件改变的情况下，反应温度极易发生波动，导致反应负荷波动、产品质量下降等问题，甚至可能导致反应器内产生块料引起堵塞等严重事故。

因此，稳定控制粉料床层温度是装置平稳生产的一个重要保证，通过对反应釜的温度控制原理及各相关工艺参数与反应温度间的作用关系进行研究和分析，进而总结出一些温度控制调整的原则及注意事项，对今后的工艺生产稳定运行具有重要意义。

1气相反应釜的温度控制原理Amoco工艺的反应釜为卧式平推流反应器，反应釜的设计反应温度为66 ℃，压力为2.2 MPa。

催化剂与气相丙烯在反应釜内发生聚合反应，释放出大量的聚合反应热。

水热反应釜温度表操作步骤
水热反应釜按反应的特性可以分为吸热反应和放热反应。

一般来说，聚合反应属于放
热反应。

而裂变反应属于吸热反应。

化学上把最终表现为吸收热量的化学反应叫做吸热反应。

巩义市站街诚信仪器经销部提醒您开始实验前按以下步骤查看操作反应釜控制仪温控仪表。

一：开机查看参数CTRL，如果此参数数值＝1，那么仪表没有整定过，可以根据一下步骤
整定。

如果此参数＝3，那么仪表已经整定过，需要把此参数改为1。

二：整定可以用水升温整定，一般加水为您所使用反应釜容积的2/3（注意不要超压）
三：看完上述参数后，返回显示界面，根据你们的实验要求设定温度设定值，假设设定值
为X。

开始升温（中间过程不能中断，如果出现意外情况中断实验，那么必须等高压釜内温度降到常温才能开始下一次整定）。

当测量值＝X*80%时，按住移位键 2秒钟，设定值窗口开始交替显示设定值和AT字样。

仪表开始整定，当停止交替显示时，整定结束，整定结束后让仪表稳定一段时间，便可在
下次作实验时使用。

反应釜的安全操作规程范文反应釜是一种用于化学反应的设备，其操作涉及到化学物质的混合和转化过程，因此安全操作是至关重要的。

本文将提供一个包含安全操作规程的范文，以确保反应釜的安全运行。

一、操作前的准备工作1.1 检查设备在操作反应釜之前，必须仔细检查设备的完整性和工作状态。

检查设备的密封性，管道的连接是否牢固，并检查控制系统的各项指示是否正常工作。

1.2 设备清洁在操作前，必须确保反应釜内外部清洁，不得有任何杂物或残留物。

清洁时应使用适当的清洁剂，并彻底冲洗干净。

1.3 个人防护装备在操作反应釜时，必须正确佩戴个人防护装备，包括护目镜、防护手套、防护服等。

根据实际情况，还可以加装面具、安全帽等。

1.4 废物处理在操作前，必须确定废物处理的方法和位置。

废物必须正确分类，并妥善处理，以防止环境污染和人身伤害。

二、操作过程的安全控制2.1 液体注入在向反应釜中注入液体时，必须注意以下事项：(1) 注入液体时必须缓慢、稳定，防止溅出；(2) 避免将液体注入到已经热的反应釜中，以免引起剧烈反应；(3) 避免使用高压喷射设备。

2.2 温度控制在操作过程中，必须严格控制反应釜的温度，以避免温度过高引发危险反应或造成设备损坏。

应根据实际需要调节加热功率和冷却水流量，并监控温度变化。

2.3 压力控制反应釜中的压力必须保持在安全范围内。

在操作过程中，应时刻检测反应釜内的压力，并根据需要进行调节。

如果压力超出安全范围，必须立即采取措施降低压力，并找出原因进行修复。

2.4 搅拌控制搅拌是反应釜操作过程中必不可少的步骤。

在操作前必须确保搅拌装置正常工作，并根据实际需要调整搅拌速度和方式。

2.5 废气处理在反应釜操作过程中产生的废气必须正确处理，以防止有毒气体泄漏到环境中。

废气处理设备应得到有效运行，并定期检查和维护。

三、应急处置措施3.1 泄露事故如果发生泄露事故，必须立即采取以下应急处置措施：(1) 尽量避免直接接触泄漏物质；(2) 立即关闭反应釜的进出口阀门，切断泄漏源；(3) 通知相关人员，并请专业人士处理泄漏。
