防水涂料之JS弹性防水乳液施工方法

聚合物水泥防水涂料1、产品简介聚合物水泥基（JS）防水涂料（又名聚合物防水浆料、高分子聚合物防水胶）是一种高性能丙烯酸类高分子聚合物水泥基防水材料。

它是由耐酸碱、抗老化、高弹性的丙烯酸高分子聚物添加其他助剂乳化而成。

通过添加一定比例水泥，可以配制成适合不同部位的防水涂料。

2、产品特点性价比高：粘结力强，耐候性好，可抗高低温，与水泥混合形成的水泥基防水层，防水寿命长。

与基材粘结强：与水泥按照一定的比例混合后，可在潮湿的基面上施工，实干后与基体形成一个防水整体，而不会产生空鼓、脱落、窜水等现象。

施工简便：聚合物浆料由于添加特殊的活性物质改性，可以直接与水泥或水泥砂浆混合施工，且相容性极好。

环保：该产品无毒、无害、无污染，属于国家级重点推广环保产品。

3、适用范围地下室、地下水道、电梯井、阳台、卫生间、屋面、桥梁的防水、防渗和防潮工程。

也可用于建筑的外墙、内墙的防水、防渗和防潮。

其中I型产品适用活动较大的基层，II 型和III型号产品适用于活动较小的基层。

4、执行技术标准GB/T 23445-2009《聚合物水泥防水涂料》5、聚合物水泥基防水涂料分项施工工艺（1）基面要求1)清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行。

2)防水层基面要有足够强度，并要求平整、无起砂、无起皮、空鼓、砂眼及凹凸不平现象，确保基层清洁、干燥。

对基层表面有蜂窝、裂缝等缺陷的先要进行修补。

3)对基层含水率无要求，基面若有明水，扫除即可施工。

4)阴阳角应采用水泥砂浆抹成圆弧角。

5)基层表面无露筋现象。

（2）施工流程基面处理→整体涂刷第一道聚合物水泥基防水涂膜（纵向）→整体涂刷第二道聚合物水泥基防水涂膜（横向）→涂刷第三道聚合物水泥基防水涂膜（必要时）→检查、修整→组织验收（3）施工方法1)基面处理：用铁铲、扫帚等工具清除施工垃圾，如遇污渍需用溶剂清洗，基层有缺损或跑砂现象，需重新修整，阴阳角部位在找平时做成圆弧形。

厨房、卫生间JS防水涂料施工方案1、卫生间、厨房防水层采用2遍1.5mmJS防水涂料，厨房阳台防水层采用1.5mm厚JS防水涂料2、JS 防水涂料是一种由高分子乳液与无机粉料组成的双组分防水涂料，对进入现场的JS 防水涂料应按标准取样方法抽样复验, 合格后才能使用。

3、施工环境温度应在5~35 ℃, 五级以上大风天气不宜施工。

4、阳台防水层施工前，所有管件、地漏等必须安装牢固，接封严密。

卫生间第一遍防水层施工前墙体埋管完成，第二遍防水层施工前，所有管件、卫生设备地漏等必须安装牢固，接封严密5、建议：卫生间立墙面涂料应刷至1.8m距装修地面（或者淋浴一侧墙体）6、按规定的比例取料, 用搅拌器充分搅拌均匀, 直至料中不含团粒, 搅拌时间约为5min, 应用机械搅拌。

水的添加量是唯一可调节的组分，通过适当调整水的添加量可调节涂料粘稠度，以满足在不同部位的施工或涂膜平整度的要求。

本防水涂料采用涂刷法施工，3-4遍成膜，1.5厚。

7、水泥砂浆找平层应做到平整坚实、无麻面、无起砂、无凹凸不平现象8、阴阳角、管道根部应抹成半径为100—150mm的圆弧9、基层应平整干净、干燥、含水率不大于9%10、施工操作要点和技术要求①工艺流程基层处理→涂刷JS 防水涂料底层→细部附加层增强处理→涂刷JS 防水涂料下层→涂刷中层涂料→涂刷面层涂料→保护层施工②基层清理：选用合适的工具将基层清扫干净，不得有浮尘、杂物，不得有明水。

③滚刷底涂：底涂是为了提高涂膜与基层的粘结力，而当基层潮湿或在不吸水的干净的基层上使用时，可不做底涂(具体应视现场情况而定)。

底涂用量一般为0.3kg/m2。

④细部附加处理：在地漏、管根、阴阳角等易发生漏水的部位应增加一层加筋布加强处理。

首先用橡胶刮板或油漆刷厚度均匀地涂刷一遍JSA-101涂料，涂刷宽度300mm为宜，并立即粘贴加筋布进行加筋增强处理。

加筋布粘贴时，应用漆刷摊压平整，与下层涂料贴合紧密，搭接宽度100mm，表面再涂刷一至二层涂料，使其达到设计要求的厚度。

js防水涂料施工工艺流程JS防水涂料施工工艺流程一、准备工作1. 清理基层：清除墙面上的灰尘、油污和杂物，确保基层干净平整。

2. 检查基层：检查墙面是否存在裂缝、空鼓、起皮等问题，必要时进行修补处理。

3. 防护措施：对墙面周边的窗户、门框、水电管道等部位进行覆盖保护，防止涂料污染。

二、底漆施工1. 搅拌底漆：将防水底漆倒入容器中，用搅拌器搅拌均匀，确保底漆质地均匀。

2. 应用底漆：使用刷子或滚筒将底漆均匀涂抹在墙面上，注意不要漏刷或刷过厚，保证涂层均匀。

3. 干燥时间：根据底漆的干燥时间要求等待一定时间，确保底漆完全干燥。

三、防水涂料施工1. 搅拌涂料：将防水涂料倒入容器中，用搅拌器搅拌均匀，确保涂料质地均匀。

2. 应用涂料：使用刷子或滚筒将涂料均匀涂抹在墙面上，注意不要漏刷或刷过厚，保证涂层均匀。

3. 二遍涂料：根据需要，等待第一遍涂料干燥后，进行第二遍涂料的施工，以增加涂层的厚度和防水效果。

4. 干燥时间：根据涂料的干燥时间要求等待一定时间，确保涂料完全干燥。

四、检验工作1. 视觉检查：检查墙面涂料的颜色、光泽和涂层的均匀性，确保涂料施工质量。

2. 手感检查：用手触摸墙面，感受涂料的平滑程度和触感，确保涂料施工质量。

3. 强度检查：使用硬物轻轻敲击墙面，检查涂层的硬度和粘结情况，确保涂料施工质量。

五、收尾工作1. 清理工具：将使用过的刷子、滚筒等工具清洗干净，防止涂料干固后无法清洗。

2. 清理现场：清除施工现场的废料、垃圾等杂物，保持现场整洁。

3. 检查验收：核对施工工艺流程是否完整，确保施工质量符合要求。

六、注意事项1. 施工环境：施工时避免在高温、潮湿或风力较大的环境下进行，影响涂料的施工效果。

2. 施工时间：选择在天气晴朗、湿度适宜的时段进行施工，有利于涂料的干燥和固化。

3. 涂料保养：施工完成后，避免水或其他液体直接接触涂层，以免影响防水效果。

总结：JS防水涂料施工工艺流程包括准备工作、底漆施工、防水涂料施工、检验工作和收尾工作。

JS聚合物水泥防水涂料施工方案一、施工前准备工作1.准备材料：JS聚合物水泥防水涂料、水泥、配套的涂刷工具。

2.清洁基层：清除基层表面的松散物质、油污和浮灰，确保基层平整、干燥、结实。

3.处理基层：对脱层、松动的部分进行修复，填补基层缺损。

二、施工方法1.水泥砂浆搅拌：将水泥和砂浆按照一定的比例搅拌均匀，保持砂浆的稠度和流动性。

2.预涂底涂：用刷子或滚筒将JS聚合物水泥防水涂料均匀地涂刷在基层表面上，保持涂层的一致性和厚度。

底涂干燥后，可以继续进行中涂和面涂的施工。

3.中涂施工：将预涂好的底涂表面重新涂刷一遍JS聚合物水泥防水涂料，涂料应均匀地覆盖整个基层表面，并保持涂层的一致性和厚度。

4.面涂施工：待中涂干燥后，进行面涂施工。

用刷子或滚筒均匀地将JS聚合物水泥防水涂料涂刷在基层表面上，确保涂层的一致性和均匀性。

根据需要，可以进行多遍的面涂施工，每遍面涂干燥后，再进行下一遍的施工。

三、施工注意事项1.控制涂层厚度：每遍面涂的厚度不宜过厚，一般控制在1-2毫米之间，以确保涂层的强度和稳定性。

2.施工环境：施工时应确保环境温度和湿度适宜，避免雨水、风沙等影响施工效果。

3.安全防护：施工人员应佩戴好防护用品，避免涂料误入眼睛、口鼻等部位。

4.施工间隔时间：两遍涂层之间应间隔足够的时间，保证前一遍涂层的充分干燥和固化。

5.施工后养护：施工完成后，应进行养护，避免外力对涂层的损害，确保涂层的完整性和稳定性。

JS聚合物水泥防水涂料的施工方案主要包括准备工作、施工方法和注意事项等方面。

通过严格按照施工方案进行施工，可以确保涂层的质量和性能。

同时，在施工过程中，施工人员应注意安全防护，避免发生意外事故。

只有做好施工工作，才能有效地提高防水涂料的使用寿命和防水效果。

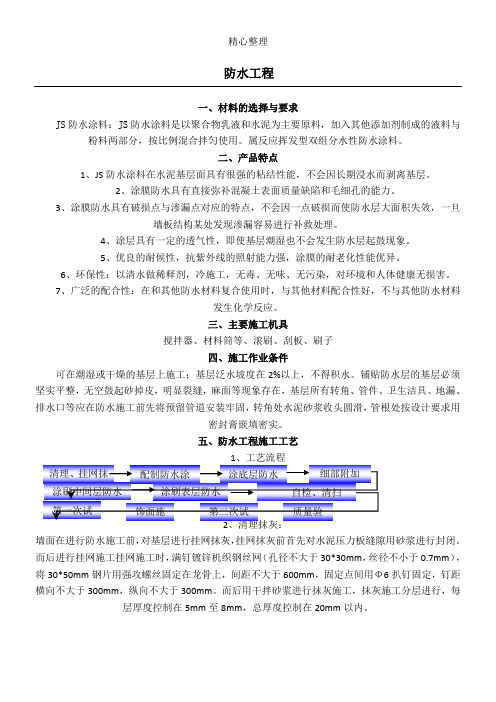

防水工程一、材料的选择与要求JS防水涂料：JS防水涂料是以聚合物乳液和水泥为主要原料，加入其他添加剂制成的液料与粉料两部分，按比例混合拌匀使用。

属反应挥发型双组分水性防水涂料。

二、产品特点1、JS防水涂料在水泥基层面具有很强的粘结性能，不会因长期浸水而剥离基层。

2、涂膜防水具有直接弥补混凝土表面质量缺陷和毛细孔的能力。

地漏、墙面在进行防水施工前，对基层进行挂网抹灰，挂网抹灰前首先对水泥压力板缝隙用砂浆进行封闭。

而后进行挂网施工挂网施工时，满钉镀锌机织钢丝网（孔径不大于30*30mm，丝径不小于0.7mm），将30*50mm钢片用强攻螺丝固定在龙骨上，间距不大于600mm，固定点间用Φ6扒钉固定，钉距横向不大于300mm，纵向不大于300mm。

而后用干拌砂浆进行抹灰施工，抹灰施工分层进行，每层厚度控制在5mm至8mm，总厚度控制在20mm以内。

地面进行防水施工前，完成下水管道的施工和封堵，并且必须认真彻底清扫干净，清除基层的浮灰、油污或疏松物等杂质。

基面要求必须牢固、平整，对于凹凸不平或有裂纹的基面用107胶掺水泥找平后再施工；基面必须清除干净，不得有浮尘、杂物、明水等。

并随时注意保持基面清洁卫生。

3、配制防水涂料在涂刷之前必须有专人负责配料，按下表提供的配合比（按基材干湿状况和不同材料的吸水率对加水量进行调整）分别称出配料所用的液料、粉料、水，先将水加入液料，用手提电动搅拌器搅拌，在搅拌过程中再将粉料陆续加入，搅拌至少5分钟，使其不含有未分散的粉料，且搅拌均匀，呈浆状无团块即可。

已拌和好的涂料必须在3小时内用完，各层涂料应分别配制。

／m2为7、防水涂刷高度应按照设计要求，卫生间涂刷高度为防水空间立面防水高度为完成面以上300mm，洗手盆处高度为高于洗手台50mm。

8、自检、清扫每间厕所按分工由2-3人独立完成，完工后要先行自检，有不合格的部位自行修复，直到合格，并认真打扫干净后，交付专业队和有关人员初验。

JS防水涂料施工方案一、工程概况：工程名称：马孛罗大酒店防水材料：JS复合防水涂料1.5mm二、产品简介：元元牌聚合物水泥基-------JS（AAS）复合防水涂料，是由高聚物乳液和特殊粉料配合剂组成的双份复合防水涂料。

主要成膜物为高分子材料，通过聚合物与无机水硬性材料的复合，提高了水涂料的复合，提高了防水涂料与基层无机质的粘合性，大大缩短了书性高分子材料的成膜时间。

我厂在研制该产品的过程中，大胆采用了不同聚合物的并用使高聚物成膜体，兼具了不同材料的优异性能：丙烯酸乳液以它的高含量、高弹性、低吸水率带给此产品良好的使用性能。

乙烯----乙酸乙烯共聚乳液和各种添加剂的配合，给了元元牌JS:复合防水涂料以综合的优异性能：涂膜具有橡胶高弹性、高延伸、高强度的优点。

较好的耐高、低温性能。

在任何复合的基面均易于施工，端部收头容易，工程质量有保证.4、在表面无明水的情况下即可施工。

5、易于厚涂，涂膜无接缝，整体性强。

三、施工机具:四、施工工艺:１、旧基层处理：将旧层清理干净，再做找平层。

２、基层检查:a、水泥沙浆找平层应做到平整坚实、无麻面、无起沙、无松动、无起壳及凹凸不平现象。

b、阴阳角管道根处应抹成圆弧形。

c、基层含水率小于９%。

３、基层处理:a、清除找平层表面的异物，对基层突出部位要进铲除和打磨处理，使基层保持平整。

b、对基层油污用１０％的火碱将其刷掉，随后用净水将碱液冲净，并彻底清扫。

4、ＪＳ复合涂料混合制备a、混合比例：液料（聚合物）－30Kg／桶；粉料（无机物）－30Kg/箱。

将液料：粉料：水按10:10:2的比例进行混合搅拌。

（第一遍涂刷所用JS复合涂料可适当多加入一些水，以增加向地表渗透的能力）。

b、混合搅拌顺序：在装好液料的搅拌容器中，边搅拌边倒入粉料，然后加入稀释剂继续搅拌直至均匀。

５操作（刮涂时注意排水坡度）a、在各节点部位入突出地面、墙面的管根、排水口、阴阳角等易发生渗漏的薄弱部位，涂刷附加层。

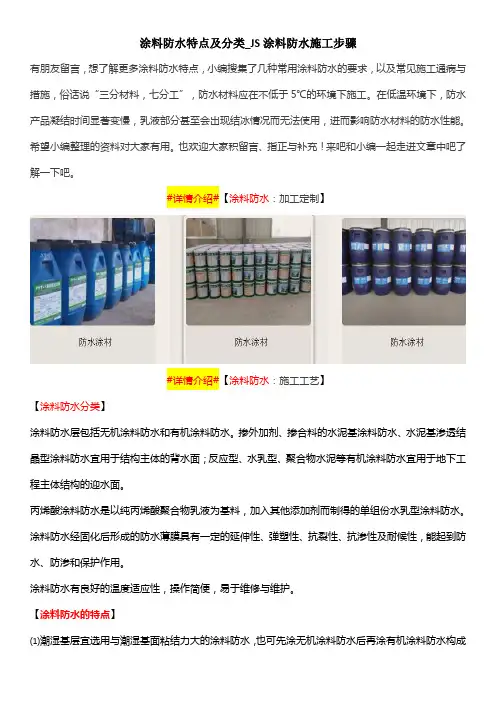

涂料防水特点及分类_JS涂料防水施工步骤有朋友留言，想了解更多涂料防水特点，小编搜集了几种常用涂料防水的要求，以及常见施工通病与措施，俗话说“三分材料，七分工”，防水材料应在不低于5℃的环境下施工。

在低温环境下，防水产品凝结时间显著变慢，乳液部分甚至会出现结冰情况而无法使用，进而影响防水材料的防水性能。

希望小编整理的资料对大家有用。

也欢迎大家积留言、指正与补充！来吧和小编一起走进文章中吧了解一下吧。

#详情介绍#【涂料防水：加工定制】#详情介绍#【涂料防水：施工工艺】【涂料防水分类】涂料防水层包括无机涂料防水和有机涂料防水。

掺外加剂、掺合料的水泥基涂料防水、水泥基渗透结晶型涂料防水宜用于结构主体的背水面；反应型、水乳型、聚合物水泥等有机涂料防水宜用于地下工程主体结构的迎水面。

丙烯酸涂料防水是以纯丙烯酸聚合物乳液为基料，加入其他添加剂而制得的单组份水乳型涂料防水。

涂料防水经固化后形成的防水薄膜具有一定的延伸性、弹塑性、抗裂性、抗渗性及耐候性，能起到防水、防渗和保护作用。

涂料防水有良好的温度适应性，操作简便，易于维修与维护。

【涂料防水的特点】⑴潮湿基层宜选用与潮湿基面粘结力大的涂料防水，也可先涂无机涂料防水后再涂有机涂料防水构成复合防水涂层；⑵冬期施工宜选用反应型涂料；⑶埋置深度较深的重要工程、有振动或有较大变形的工程，宜选用高弹性涂料防水；⑷有腐蚀性的地下环境宜选用耐腐蚀性较好的有机涂料防水;⑸聚合物水泥涂料防水应选用Ⅱ型产品。

【涂料防水的要求】⑴基层处理无机涂料防水基层表面应干净、平整、无浮浆和明显积水；有机涂料防水基层表面应基本干燥，不应有气孔、凹凸不平、蜂窝麻面等缺陷。

涂料施工前，基层阴阳角应做成圆弧形，阴角直径宜＞50mm，阳角直径宜＞10mm⑵转角防水加强层在底板转角部位应增加胎体增强材料，并应增涂涂料防水。

⑶涂层厚度掺外加剂、掺合料的水泥基涂料防水厚度≮3.0mm；水泥基渗透结晶型涂料防水的用量≮1.5kg/m2，且厚度≮1.0mm；有机涂料防水的厚度≮1.2mm。

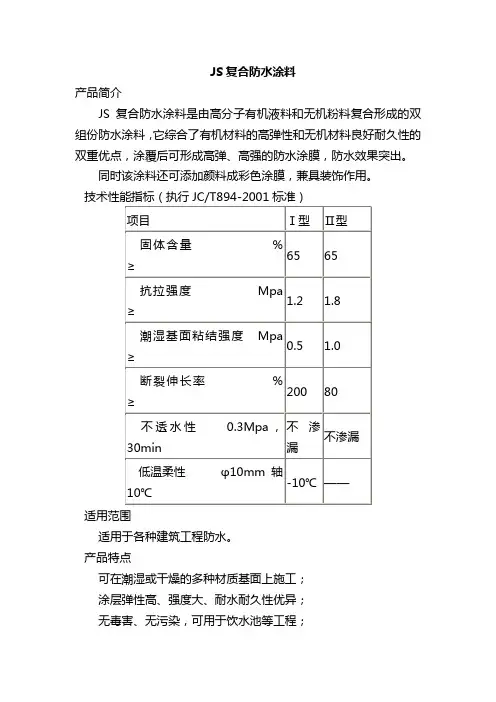

JS复合防水涂料产品简介JS复合防水涂料是由高分子有机液料和无机粉料复合形成的双组份防水涂料，它综合了有机材料的高弹性和无机材料良好耐久性的双重优点，涂覆后可形成高弹、高强的防水涂膜，防水效果突出。

同时该涂料还可添加颜料成彩色涂膜，兼具装饰作用。

技术性能指标（执行JC/T894-2001标准）适用范围适用于各种建筑工程防水。

产品特点可在潮湿或干燥的多种材质基面上施工；涂层弹性高、强度大、耐水耐久性优异；无毒害、无污染，可用于饮水池等工程；施工简便、工期短。

施工方法防水层的做法：按不同防水层要求有两种不同做法；做法（Ⅰ）：共涂三层，厚度为1.0-1.2mm，用料量为2.1kg/m2；底层：配料比为液料：粉料：水=10：7：14（重量比）用量0.3kg/m2；面层：涂两遍，配料比为液料：粉料：水=10：7：0-2（重量比）每遍用量0.9kg/m2；做法（Ⅱ）：共涂四层，厚度为1.4mm，用料量为3.0kg/m2；具体做法是在做法（Ⅰ）的基础上再加涂一层，其配料比为液料：粉料：水=10：7：0-2（重量比）。

在防水层上贴瓷砖时，则可用液料：粉料=1.0：1.5：2.0（重量比）调配成腻子状，作粘贴瓷砖用。

施工要求基面处理：基层必须平整、牢固、无渗漏，凹凸不平及裂缝处先刮平，渗漏处应先进行堵漏处理，阴阳角处应做成圆弧形；每一层施工时用滚刷或刮板进行涂覆，涂覆须尽量均匀，须经多次涂刷使不留气泡，粘贴严密、结实。

各层之间的时间间隔以前一层涂膜完全干固不粘为准（一般需2-4小时）依施工时环境温湿度而异；液料与粉料必须搅拌均匀，不能有沉淀，发现有沉淀时应随时搅匀，则不影响质量；基面有明水及雨天不宜施工；涂层颜色：建议选用氧化铁、氧化铬及酞青系列，加液料重量的5-10%的颜料。

包装储存本品为双组份包装。

液料包装50kg、20kg/桶、粉料包装21kg/箱。

本品无污染，不燃不爆，应储存于通风良好、温度不低于0℃处，储存期为6个月。

地下室外墙JS防水涂料施工工艺施工部位：人防地下室外墙防水施工材料：主材：东方雨虹环保型jsa-101聚合物水泥防水涂料检测依据：jc/t894-2001辅材：缓凝型防腐王刚性防水砂浆、水泥基为扩散结晶型防水涂料施工步骤：1、基面预处理一、基面预处理1、基面必须清洁完整稳固，无杂物以免降低或阻碍防水材料与基面的粘结。

2、所有穿墙拉杆必须切除术至根部，用水泥砂浆加固完备。

3、所有穿墙管线必须安装牢固，接缝严密，收头圆滑，不得有任何松动现象。

4、存有孔洞、蜂窝、碎裂、渗水等瑕疵的基面，须缓凝型防腐王刚性防水砂浆展开加固。

5、不允许有露筋现象。

6、处置不好的基面维持干燥但不积水。

二、地下室防水层施工1、按基面处置方法处置不好基面。

2、用刷子或滚筒进行防水涂料的施工。

3、第一层防水层干活后（约2-4小时，具体内容视施工时温/湿度而的定）以相互横向方向刷上第二层。

4、根据设计要求，1.5mm厚js防水涂料。

按四层施工法施工：底涂、下层、中层、面涂。

防水涂料应涂刷均匀，无积洼。

因地下室剪力墙未做抹灰层，表面较为粗糙，防水材料用量相应增加，按北京东方雨虹公司的jsa-101涂料，理论标准用量为0.84kg/m2/层，厚度为0.4mm。

根据现状，经测试，第一涂、第二涂均为1.2kg/m2，第三涂为1.1kg/m2，第四涂为1.0kg/m2。

平均每涂材料用量为1.125kg/m2。

每平方米jsa-101涂料用量为4.5kg。

涂膜总厚度为1.3~1.8mm。

5、顺利完成后的东方雨虹jsa-101柔性防水层，通常保洁4-5天。

6、雨虹jsa-101柔性防水完毕后，须做一层保护层。

（泡沫板也可，水泥砂浆也可）。

7、施工砂浆保护层时，特别注意维护不好jsa-101柔性防尘涂膜，严禁损坏。

三、节点防水处理1、钢筋混凝土结构表面裂缝处置：先用水泥渗透型涂刷1-2遍，再用jsa-101柔性防水涂料涂刷两遍加固。

2、工缝处置：先清理施工缝，用水泥渗透结晶型顺施工缝涂刷1-2遍，再用jsa-101柔性防水涂料涂刷一遍加固后再加贴无仿布。

JS聚合物水泥防水涂料施工工艺聚合物水泥防水涂料是以聚丙烯酸乳液、乙烯——醋酸乙烯酯共聚乳液和各种添加剂组成的有机液料，再与高铁高铝水泥、石英砂及各种添加料组成的无机粉料制成的双组份水性建筑防水涂料(简称JS防水涂料)。

一．外观质量及物理性能要求1．质量要求：液料为均匀、无结块、无颗粒的乳白色液体，一般为桶装，每桶净重30kg。

粉料为均匀、无颗粒、无杂质的灰色或白色粉末，一般为袋装，每箱3袋，每袋7kg。

以上两种材料按一定的比例混合后的成品为乳白色或浅灰色的粘稠状液体，应均匀一致，对环境和人体健康无害。

该防水涂料分为I型和Ⅱ型两种。

I型产品是以聚合物为主的防水涂料，多适用于非长期浸水环境下的建筑防水工程；Ⅱ型产品是以水泥为主的防水涂料，多适用于长期浸水环境下的建筑防水工程。

JS防水涂料出厂时要有产品合格证、使用说明书和试验报告等证件。

材料运到施工现场后，应进行抽样复测，复测合格后方可在建筑工程上应用。

2．物理性能要求聚合物水泥防水涂料的物理力学性能应符合建材行业标准J C／T894—2001的指标要求(见表1)二．JS防水涂料的特点1．无毒无害，属环保型防水涂料，经检测符合国家生活饮用水标准；2．可在潮湿基层施工，基层不受含水率限制，可缩短施工工期；3．具有较高的抗拉强度和延伸率。

对基层有微小裂缝追随性强，涂层坚韧，具有明显的柔韧性；4．粘结力强。

涂膜与基层、饰石层粘结牢固，不论涂刷在垂直面、斜面及各种基层上均有良好的粘结效果；5．涂料是乳白色，可按工程需要在面层涂料中掺入各种中性、无机颜料配制彩色涂层；可做彩色外墙面防水。

6．施工工具简单，易于操作，能保证工程质量。

三．适用范围该涂料由于特点决定，可在潮湿或干燥的砖石、砂浆、混凝土、金属等各种保温层、防水层(如SBS卷材、三元乙丙卷材、聚氨酯涂膜等)基层上涂刷，粘结力强，对各种新旧建筑物、构筑物，及隧道、桥梁、游泳池、水池等均可使用。

特别是在建筑的非暴露型屋石、厨房、厕浴间以及外墙面的防水、防渗和防潮工程等更为适宜。

js防水施工工艺流程一、js防水配料JS-I型打底层涂料的重量配比为液料:粉料:水＝1:1.2:1；下层、中层和上层涂料的重量配比为液料:粉料:水＝1:1.2:0.2；面层涂料可加颜料以形成彩色层，彩色层涂料的重量配比为液料:粉料:颜料:水＝1:1.2:0.1:0.2。

JS-II型打底层配料为液料:粉料:水＝1:1.6:1；中层和上层配料为液料:粉料:水＝1:1.6:0.3。

涂料应充分搅拌均匀，使之不含粉团。

二、js防水涂覆用滚子或刮板涂覆，按顺序逐层完成。

各层之间的时间间隔以前一层涂膜干固不粘为准。

涂覆时应注意以下事项：2.1、涂料（尤其是底涂）有沉淀应随时搅拌均匀；2.2、涂覆要尽量均匀，不能有局部沉积，并要求多滚刷几次，使涂料与基层之间不留气泡，粘接严实。

2.3、每层涂覆必须按规定用量取料，不能过厚或过薄，若最后防水厚度不够，可加涂一层或数层。

三、js防水涂刷细部附加层:对厕浴间的地漏、管根、阴阳角等容易发生渗漏的薄弱部位，应进行密封或增加附加层处理。

a.嵌填密封膏:按设计要求在管根等部位的凹槽或缝隙内嵌填密封，要求嵌填密实，防止裹入空气，并与缝壁粘结牢固，不得有裂纹、包和下榻现象。

b.细部附加层:在地漏、管根、阴阳角和出入口部位，可铺贴一层聚酯无纺布或低碱玻纤网格布作附加增强层，其无纺布宽度不应小于300mm，搭接宽度不应小于100mm。

施工时先涂刷一道涂料，铺好附加增强层层后，上面再涂刷一道涂料。

四、js防水保护层与装饰层施工JS-I型保护层或装饰层施工须在防水层完工2天后进行，粘贴块材（如地板、瓷砖、马赛克等）时，将JS涂料按液料:粉料＝1:2调成腻子状，即可用作胶粘剂。

JS-II型可在面层施工同时贴保护层。

五、js防水质量要求与工程检验(1)涂层厚度应均匀一致，并达到规范和设计要求，涂层不允许有脱落、开裂、露胎、孔洞、气泡或收头不严密等缺陷。

检验方法:观察和尺量检查。

(2)防水层施工完毕后，应认真检验整个工程的各个部分，特别是薄弱环节，发现问题及时修复，涂层不应有裂纹、翘边、鼓泡、分层等现象。

聚合物水泥基防水涂料（JS类）防水施工工艺标准聚合物水泥防水涂料(JS类)施工工艺标准1 适用范围本标准适用于建筑工程中的厕浴间防水及旧防水层维修。

2 施工准备2.1 材料2.1.1 聚合物水泥防水涂料(JS类)2.1.1.1聚合物水泥防水涂料性能质量要求，见表1。

表1技术指标序号试验项目 I型 II型 1 固体含量，% ? 65表干时间，h? 4 干燥2 时间实干时间，h? 8 3 1.2 1.8 拉伸强度(无处理)MPa ?4 200 80 断裂伸长率(无处理)% ?5 低温柔性，Φ10?棒 ,10?无裂纹——6 不透水性，0.3Mpa，30min 不透水不透水7 潮湿基面粘结强度，MPa? 0.5 1.0 2.1.1.2 JS类防水涂料应无毒、无害、无污染、耐老化，可在潮湿基面上施工。

2.1.1.3 材料进场应有检测报告、出厂合格证。

材料进场时按规定做有见证取样复试，待复试合格后方可进行施工。

2.1.2 胎体增强材料，用做附加层，材料要求见表2表2质量要求项目聚酯无纺布化纤无纺布玻纤网布外观均匀，无团状，平整无折皱纵向 ?150 ?45 ?90 拉力(N/50mm) 横向 ?100 ?35 ?50纵向 ?10 ?20 ?3 延伸率(,) 横向 ?20 ?25 ?3 2.1.3 水泥32.5级普通硅酸盐水泥，用于修补基层及配制水泥砂浆保护层。

2.1.4 砂中砂，粒径2mm,3mm，含泥量不大于3,。

2.2 机具设备电动搅拌器、拌料桶、油漆桶、塑料或橡胶刮板、油漆刷、滚刷、弹簧秤等。

2.3 作业条件2.3.1 找平层应抹平压光，坚固平整，不得有空鼓、开裂及起砂等缺陷。

2.3.2 找平层的泛水坡度不小于1%，不得局部积水。

2.3.3 找平层按图纸设计要求，在转角处要抹成小圆弧。

2.3.4 地漏、套管标高正确。

12.3.5 与找平层相连接的管件、卫生洁具、地漏、排水口等必须安装牢固、堵洞严密、振捣密实、收头圆滑，管根周围应留20mm×20mm凹槽用密封膏嵌填。

水泥基—JS防水涂料防水涂膜施工方案根据设计及建设单位要求地下室、地面、外侧墙、地下车库顶板、该工程采用高分子JS防水涂料，为了确保防水工程质量根据该工程实际设计要求，具体施工方法如下：一、为保工程质量所有进场材料应具有产品质量合格证明书、生产许可证、质保书。

进场材料应按有关标准取样抽取样抽验，检验合格后方可使用。

二、基层要求：基层表面必须平整、洁净，对表面的泥浆、垃圾、浮浆等必须彻底铲除、清洗干净，对局部低洼或凸出的地方必须修平，混凝土表面的蜂窝麻面必须修平，裂缝处作加强处理，修补，方能施工防水涂料。

三、施工中的质量与管理1、1、基面必须平整、牢固、干净、无明水、无渗漏、不平处须先找平，渗漏处须先进行堵漏处理，阴阳角应做成圆弧角。

2、按规定比例取料，如需要加水，先加在液料中，用搅拌器边搅拌边加入。

充分搅拌均匀直至料中不含团粒（搅拌时间3分钟以上，最好不用手工搅拌）。

打底层涂料的重量的配比：液料：粉料：水=（Ⅰ）10：7：10.（Ⅱ）10：12：10.下层、中层和上层涂料的重量的配比为：液料：粉料：水=（Ⅰ）10：7：0-1.（Ⅱ）10：12：0-2.上层涂料可加颜料以形成彩色层。

在规定加水范围内，斜面、顶面或立面施工不加或少加，平面施工应多加些。

3、选择适当的工具（滚子、刷子或刮板等），依照相应工法：按打底层→下层→上层的次序逐层完成。

4、保护层或装饰层施工，须在防水层完成2天后进行。

抹砂浆时，为了方便施工，可在防水层最后一遍涂覆后，立即撒上干净的中粗砂。

液料：粉料=10：20-30调成腻子状，也可有作粘贴、密封材料。

先将A料与B料按1：1：2的比例倒入溶器内充分搅拌均匀，搅拌时间不少于2min。

手工操作要求涂膜厚均匀，可以用混合料单位面积度的用量作为厚度控制的参考防水涂膜的度层是否达到设计要求，是施工质量的重要部分。

2、注意配比量，应掌握配制原料在此时间内施工用完，所用混合料的一次拌合量应根据所要而定，特别是在施工温度较高的情况下，甲乙料在混合后会液温逐渐升高，混合后会较快硬化及胶化。

JSⅢ防水涂料施工方案防水涂料采用人工涂刷法施工，刷在管廊顶板和外墙外侧，要求成膜厚度不小于1.5mm。

一、基层处理要求1.结构混凝土浇筑完毕后，应反复收水压实，使表面平整（其平整度用2m 靠尺检查，直尺与基层间隙不超过5mm，且只允许平缓变化）、坚实、无明水、起皮、掉沙、油污等部位存在。

2.基础表面的突出物从根部凿除，并在凿除部位填充刮平压实，当表面出现凹坑时，先将凹坑内酥松表面剔除后用高压水冲洗，待槽内干燥后，用1:2.5水泥砂浆填充压实，当基层上出现大于0.3mm的裂缝时，应注改性环氧修复加固裂缝后在涂刷防水层。

3.所有阴角部位均采用1:2.5的水泥砂浆做成5*5cm的钝角或R≥3cm的圆角，所有阳角均应做成1*1cm的钝角或R≥1cm圆角，转角范围基层应光滑、平整。

二、涂层施工1.阴阳角，平面立面转角处，管道接口等细节部位先涂刷。

厚度宜为1mm 并将增强层玻纤布（14-16目）裁成相应形状附上。

待做完附加层后进行全面施工，确保整体涂层保持一致厚度。

2.涂刷大面的防水层，防水层采用多道（一般2—3道）涂刷，上下两道涂层涂刷方向应相互垂直，每道涂层实干后，才可进行下道涂膜施工。

3.涂料防水层施工完毕并经过验收合格后，应及时施作卷材防水层。

4.顶板反梁部位及其他阴阳角部位，变形缝、施工缝等需设置涂料加强层部位，加强层采用16-20目玻纤网布。

三、注意事项1.雨雪天气及五级风以上的天气不得施工。

2.涂料防水层不得有露底，开裂、空洞等缺陷以及脱皮、鼓泡、露胎体和皱皮现象涂料防水层与基层之间应粘贴牢固，不得有空鼓、砂眼、脱皮等现象。

涂膜厚度不得小于设计厚度。

3.立面涂料防水层如施工中流淌，难以成膜，可增加聚酯布增强层进行施工。

4.涂料收口部位应与基层黏结牢固，不得出现翘边，空鼓部位，必要时应在收口部位采用防水砂浆覆盖。

5.根据施工环境温度的变化（夏季高气温或冬季低气温）对防水涂料的配方进行调整，以适应不同温度下的成膜速度和质量。

JS复合防水涂料产品说明及施工工艺聚合物水泥防水涂料使用说明一、材料的性能及使用聚合物水泥防水涂料（简称JS防水涂料）是近年来发展较快，应用广泛的新型建筑防水涂料。

本公司生产的聚合物防水涂料（以下简称JS复合防水涂料）是以丙烯酸酯聚合物乳液和水泥为主要原料，加入其他外加剂制得的双组份水性防水涂料，所用原料对环境和人体健康友好，是绿色环保产品。

按中华人民共和国建材行业标准JC/T894—2001组织生产。

（一）、产品分类产品分为Ⅰ型和Ⅱ型：Ⅰ型：以聚合物为主的防水涂料。

Ⅱ型：以水泥为主的防水涂料。

根据建筑防水的特殊要求，本公司还可以提供高弹性型（即断裂延伸力≥300%）或拉伸强度超标准的产品和解决方案。

本公司产品按不同液、粉比例来分类。

Ⅰ型产品主要用于非长期浸水环境下的建筑防水工程，Ⅱ型产品适用于长期浸水环境下的建筑防水工程。

（二）、产品的技术要求1、外观产品的两组份经分别搅拌后，其液体组份应为无杂质、无凝胶的均匀乳液；固体组份应为无杂质无结块的粉末。

2、物理力学性能产品物理性能应符合下表的要求。

物理力学性能（表一）序号试验项目技术指标Ⅰ型Ⅱ型1 固体含量，%≥ 652 干燥时间表干时间，h≤ 4实干时间，h≤ 83 拉伸强度无处理，MPa≥加热处理后保持率，%≥ 80 80碱处理后保持率，%≥ 70 80紫外线处理后保持率，%≥ 80 80 1）4 断裂伸长率无处理，%≥ 200 80加热处理，%≥ 150 65碱处理，%≥ 140 65紫外线处理，%≥ 150 655 低温柔性，φ10mm棒 -10℃无裂纹——6 不透水性，,30min 不透水不透水7 潮湿基面粘结度，MPa≥8 抗渗性（背水面）2），MPa≥——注：1）如产品用于地下工程，该项目可不测试。

2）如产品用于地下防水工程，该项目必须测试。

（三）、本公司产品的特点：先进的技术与工艺：JS复合防水涂料生产的核心技术是高耐碱丙烯酸酯水泥胶乳的合成。

JS聚合物水泥防水涂料施工工艺方案1.基层处理：-清理基层表面的松散物质和尘土。

-如有裂缝，则需进行修复处理，使用水泥或膨胀剂修复裂缝。

-如有凹坑，则首先填补凹坑，可以使用JS聚合物水泥砂浆进行填补。

2.预涂层施工：-在基层处理完毕后，进行预涂层施工。

-使用JS聚合物水泥防水涂料与适量的混凝土砂浆进行掺混，以提高附着力。

-使用刷子或滚筒将预涂层均匀地涂抹在基层表面上，确保与基层有着良好的附着力。

3.基层涂层施工：-预涂层干燥后，进行基层涂层的施工。

-使用JS聚合物水泥防水涂料与适量的混凝土砂浆进行掺混，保持适宜的稠度。

- 使用刮板或喷涂工具将基层涂层均匀地涂抹在基层上，厚度为1-2mm。

4.防渗层施工：-基层涂层干燥后，进行防渗层的施工。

-使用JS聚合物水泥防水涂料与适量的混凝土砂浆进行掺混，保持适宜的稠度。

- 使用刮板或喷涂工具将防渗层均匀地涂抹在基层涂层上，厚度为1-2mm。

5.表层施工：-防渗层干燥后，进行表层的施工。

-使用JS聚合物水泥防水涂料进行表层施工。

- 使用刮板或喷涂工具将表层均匀地涂抹在防渗层上，厚度为0.5-1mm。

6.防水层的保护：-防水层施工完毕后，需进行保护工作。

-使用透气性好的防护层材料进行覆盖，如防水膜等。

-防护层材料应保证不横放阳光下，避免产生局部高温。

7.沟槽处理：-聚合物水泥防水涂料施工完成后，处理沟槽。

-沟槽表面与涂层表面的连接处，使用JS聚合物水泥防水涂料进行涂抹，以保证接头处的防水效果。

-对于沟槽壁面涂层的施工，同样需要使用JS聚合物水泥防水涂料进行涂抹。

总结：JS聚合物水泥防水涂料施工工艺方案主要包括基层处理、预涂层施工、基层涂层施工、防渗层施工、表层施工、防水层的保护和沟槽处理等步骤。

在施工过程中需要注意材料的掺混、涂抹的均匀性和厚度的控制等关键点，以确保施工质量和防水效果。
