雷达液位计常见故障的排查方法

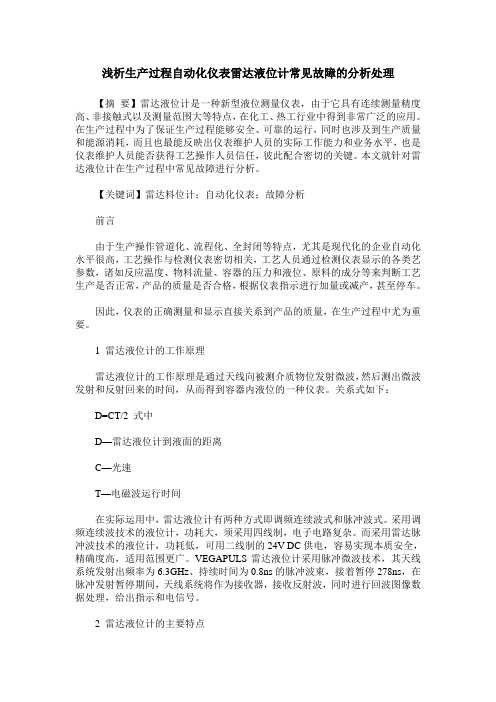

浅析生产过程自动化仪表雷达液位计常见故障的分析处理【摘要】雷达液位计是一种新型液位测量仪表，由于它具有连续测量精度高、非接触式以及测量范围大等特点，在化工、热工行业中得到非常广泛的应用。

在生产过程中为了保证生产过程能够安全、可靠的运行，同时也涉及到生产质量和能源消耗，而且也最能反映出仪表维护人员的实际工作能力和业务水平，也是仪表维护人员能否获得工艺操作人员信任，彼此配合密切的关键。

本文就针对雷达液位计在生产过程中常见故障进行分析。

【关键词】雷达料位计；自动化仪表；故障分析前言由于生产操作管道化、流程化、全封闭等特点，尤其是现代化的企业自动化水平很高，工艺操作与检测仪表密切相关，工艺人员通过检测仪表显示的各类艺参数，诸如反应温度、物料流量、容器的压力和液位、原料的成分等来判断工艺生产是否正常，产品的质量是否合格，根据仪表指示进行加量或减产，甚至停车。

因此，仪表的正确测量和显示直接关系到产品的质量，在生产过程中尤为重要。

1 雷达液位计的工作原理雷达液位计的工作原理是通过天线向被测介质物位发射微波，然后测出微波发射和反射回来的时间，从而得到容器内液位的一种仪表。

关系式如下：D=CT/2 式中D—雷达液位计到液面的距离C—光速T—电磁波运行时间在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。

采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。

而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24V DC供电，容易实现本质安全，精确度高，适用范围更广。

VEGAPULS雷达液位计采用脉冲微波技术，其天线系统发射出频率为6.3GHz、持续时间为0.8ns的脉冲波束，接着暂停278ns，在脉冲发射暂停期间，天线系统将作为接收器，接收反射波，同时进行回波图像数据处理，给出指示和电信号。

2 雷达液位计的主要特点（1）容易安装、无移动部件、维护量较小。

（2）精度高、可靠性最高。

（3）超高灵敏度与独特信号处理特点可处理困难的工艺过程条件。

雷达液位计出现数据跳变的解决方案介绍雷达液位计是一种应用广泛的液位测量工具，通过发射和接收雷达波测量液体的液位高度。

然而，在实际应用中，雷达液位计可能会出现数据跳变的问题，本文将对该问题进行分析，并提供解决方案。

出现数据跳变的原因1.环境干扰：在雷达液位计的测量范围内存在其他信号源，如移动设备、通信设备等，会产生电磁波干扰，从而导致液位计数据跳变。

2.反射层变化：反射层是指雷达液位计测量范围内液体的介质界面或固体的表面。

当反射层发生变化时，液位计会出现数据跳变。

例如，液位计测量的是一池水，当有其他物体进入水中时，反射层发生变化，液位计数据就会出现跳变。

3.雷达液位计本身问题：雷达液位计的传感器和电路出现问题，也会导致数据跳变。

例如，传感器故障，电路接触不良等。

解决方案环境干扰1.优化雷达液位计的位置：将雷达液位计置于较为稳定的环境，并避免与其他信号源过近。

例如，如果液位计设备设在工厂，应尽量将其安装在空旷的地方，远离机器等电磁干扰源。

2.增强屏蔽能力：在液位计设备建造、布线时，应采用抗干扰措施，例如添加屏蔽层、增加过滤器等。

反射层变化1.避免液位计测量范围内的其他物体：如上所述，当反射物体发生变化时，液位计数据会跳变。

因此，我们可以通过保持液位计附近环境的稳定，避免其他物体进入液体中，减少反射物体中断的发生。

2.安装多个雷达液位计：多个雷达液位计测量液位范围内同一介质，可以提高测量的可靠性。

例如，在某个液体的表面，可将不同位置的雷达液位计测量出来的数据加权平均，以去除局部变量及错误的影响。

雷达液位计本身问题1.定期检查维护雷达液位计：及时地检查和维护液位计，包括固定传感器、检查电路、更换电池等。

通过规范的维护操作，保证雷达液位计的正常运作，从而减少数据跳变的发生。

2.选择质量可靠的雷达液位计：注意选择质量好、操作稳定的雷达液位计。

并且，在使用液位计设备之前，应充分了解该设备的性能及操作手册。

总结数据跳变是雷达液位计使用过程中常见的问题之一，但是我们可以通过多种手段去解决此问题。

雷达料位计的故障解决雷达料位计是一种常用于工业生产中的仪器，其主要功能是用来检测储罐或管道中物料的液位、固位或粉料位等。

在使用过程中可能会遇到一些故障，本文将针对常见的雷达料位计故障进行解决方法的介绍。

故障一：拒绝探头校正在使用雷达料位计的过程中，接到的探头可能会变得越来越长，这时探头校准就非常重要了。

如果设备没有进行校准或者校准错误，可能会导致检测结果不准确或者仪器无法使用。

解决方法：1.确认设备已进行校准，并且校准数据正确。

2.确认设备的供电是否正常，正确连接电源。

3.检查设备仪表盘后模块前面板上的信号线是否连接正确。

4.在校准输出（校准输出是用于校准探头的输出）上连接测量计，用来确认校准是否成功，如果校准成功说明系统没有故障。

故障二：误差过大或不稳定在使用雷达料位计时，可能会遇到误差过大或者不稳定的问题，这通常是由于设备和环境原因造成的。

解决方法：1.检查设备的供电是否稳定，有无杂音干扰。

2.确认设备的固件是否是最新版，需要升级。

3.检查附近是否有干扰源，如高压电线、电子产品等。

4.将雷达料位计重新定位到一个无干扰源的区域，并重新校准探头。

5.确认探头是否损坏或有受损嫌疑，例如酸洗或腐蚀。

故障三：显示错误或无显示在使用雷达料位计时，有时会出现显示错误或者无显示的问题，这通常是设备本身出现故障或者与其他设备接口出现问题。

解决方法：1.查看设备是否正常供电。

2.检查仪表盘接口线是否正确连接，如接口线松动或损坏需更换。

3.检查设备的固件是否是最新版，需要升级。

4.如果设备固件无问题，还需检查仪器附近是否有干扰源。

5.如果以上都排除了故障原因，需要检查仪表盘连接电脑的接口是否出现问题，也可尝试更换连接接口线。

总的来说，雷达料位计在工业生产中是非常常见的设备，但也不可避免地会遇到故障，这时需要及时解决，以确保设备的正常工作。

以上对雷达料位计的故障解决方法进行了归纳总结，可以有效帮助大家解决雷达料位计的常见问题。

雷达液位计选型要依据五方面液位计常见问题解决方法雷达液位计的工程设计选型中需要结合现场工况条件，从各方面综合考虑，紧要依据以下五点要求：1、所测的罐假如是精度要求属于过程级的缓冲罐、过程罐，可选用精度雷达液位计的工程设计选型中需要结合现场工况条件，从各方面综合考虑，紧要依据以下五点要求：1、所测的罐假如是精度要求属于过程级的缓冲罐、过程罐，可选用精度在±3mm 左右的雷达液位计，假如所测罐是计量用的则属于贸易级精度，要选用精度等级更高的雷达液位计。

2、天线的选择特别紧要。

一般来说，天线的类型紧要有抛物面型、棒式型、喇叭型、杆式/缆式。

抛物面型天线适用于罐内测量。

棒式天线可用来对腐蚀性较高的介质以及较窄的安装短管内进行高精度测量。

喇叭型天线适用于罐内，由于储罐和安装短管的几何尺寸限制而不允许使用抛物面天线的场合。

杆式/缆式属于接触式天线，可应用于液体、固体粉料等测量。

3、在选定雷达液位计天线的类型后，还要对天线的尺寸进行合理的选择。

因此，在选用雷达液位计时，要参考所选用的产品资料，依据所要测量的储罐的高度及安装短管等条件，合理地选择天线的尺寸。

4、假如要求防爆，则需要选用隔爆型或本安防爆型。

5、在罐体内腐蚀性强以及高温的情况下，还需考虑液位计的抗腐蚀性和耐高温性。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

由于超声波液位计发射的超声波是人眼看不到的，所以现场显现工作不正常的情况除了液位计本身故障以外，我们总结了一些，告知大家：第一种：现场容器里面有搅拌，液体波动比较大，影响超声波液位计的测量故障现象：无信号或者数据波动厉害。

雷达料位计的故障解决引言雷达料位计是一种用于测量物料容器中物料高度、密度和接触面积等数据的设备，由于其高准确度、不受容器形状和物料种类限制的特点，被广泛应用于化工、石油、食品、水泥、造纸和环保等领域。

然而，在使用雷达料位计时，故障可能会不可避免地出现。

本文将介绍常见的雷达料位计故障原因和解决方法。

雷达料位计常见故障1. 灵敏度降低雷达料位计的灵敏度波动会影响测量值的稳定性。

当雷达料位计灵敏度降低时，一般是以下原因导致的：•接收天线的问题•发射源的问题•环境干扰问题解决方法：•检查并更换天线•更换发射源•消除环境干扰2. 非线性误差非线性误差是由于雷达料位计在测量过程中使用的算法和软件的问题所导致的。

这种误差可以在测试中使用标准样品进行校准，校准过程需要一定的经验和技巧。

解决方法：•培训指导工作人员正确校准•检查和升级雷达料位计的硬件和软件3. 良率降低雷达料位计良率降低通常是由于雷达信号无法穿透物料或是物料的反射影响所导致的。

这种情况需要对传感器进行适当的调整和判断。

解决方法：•更换特定材料的传感器•根据物料种类改变测量方向•使用多种测量技术预防雷达料位计故障由于雷达料位计故障会导致生产过程中的不稳定因素，预防措施的适当应用可以延长设备的寿命。

1. 良好的维护保养定期进行设备的维护保养，例如对传感器进行清洗、更换天线等，可以减少雷达料位计故障出现的概率。

2. 搭建实施监控系统通过搭建实施监控系统，可以实时监测设备的状态和稳定性，发现问题并进行及时的处理。

3. 排查故障原因定期对设备进行检查可以及时发现故障并进行排查。

如果发现问题，需要寻找确定故障原因，并进行相应的维修和调整。

总结虽然雷达料位计在生产中具有不可替代的优势，但是设备故障也是不可避免的。

本文介绍了雷达料位计的常见故障和预防方法，希望对雷达料位计维护和保养有所帮助。

在实施雷达料位计维护和保养过程中，我们应该注意防范故障，提高生产效率，降低工作风险。

某公司烯烃项目全厂罐区拥有各类型储罐60余座，其主要介质包括：石脑油、丙烯、乙烯、油洗液化气、加氢液化气、液氨、丁二烯、丁烯-1以及燃料油等。

其中加氢液化气设立4座球形储罐，每台储罐罐顶同时安装1台导波雷达液位计及1台伺服式液位计用于工艺人员实时监测液位变化及事故状态下联锁触发的条件。

自开车运行以来，全厂罐区4座加氢液化气罐顶导波雷达液位计均出现无规律的测量不准现象，在与伺服液位计的趋势比较过程中发现：虽然雷达液位计故障发生的时间不同，但四者的历史趋势均显示在某一时刻某一液位（尤其是低液位）时，仪表输出突然保持不变，随实际液位的变化雷达液位计的输出偏离正常值愈来愈大，又在一段时间以后，仪表指示突变至正常值。

通过梳理确认4台雷达液位计的工艺环境、安装方式、设备规格以及仪表型号完全相同，故笔者将此种现象合并为同一个问题进行研究并提出可靠的解决方案，最终得以实施。

故障原因分析01工艺环境分析加氢液化气储罐为标准的球型储存罐设备，无任何工艺反应产生，罐内无搅拌器，罐体附近无压缩机、泵组等大中型用电设备，4座储罐的大小、规格及标高均一致，4台雷达液位计均选用某公司生产的同一型号导波缆绳式雷达液位计。

02工作原理此型号雷达液位计出厂时采用物位回波的测量方式，以时域反射原理（TDR）为基础，雷达液位计的电磁脉冲在空气中以光速（V0）沿钢缆传播，当脉冲信号遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间（t）成正比，经计算得出发射装置至液面的距离（D）。

如图1所示，可以得出液位高度（L）的计算公式：L=空标（E）-V0t/2（1）即：液位百分比（l）=（L÷F）×100%图 1 加氢液化气储罐液位高度03分析原因显然雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。

影响导波雷达液位计测量的因素除了安装方式和外界信号干扰以外还有一个重要因素——介电常（就是我们常说的DC值），介电常数愈大，介质物位反射回来的雷达回波信号就愈强。

雷达液位计故障分析及维护策略摘要:本文简单介绍了雷达液位计常见问题及干扰回波的处理方法,主要阐述了罗斯蒙特雷达液位计在庆阳石化公司罐区及硫磺污水池应用中典型的故障,通过分析故障产生的原因提出相应的解决方法。

针对雷达液位计在罐区及硫磺污水池应用过程中出现的故障，采取不同的解决策略及防护措施，从而大大降低了雷达仪表故障率降。

关键字：雷达液位计组态信号门限值故障处理雷达液位计是一种非接触式、可靠性较高的液位测量仪表。

非接触式测量是近年来测量物位的主要方法，综合解决了大多数标准插入式仪表检测元件易被介质污染和腐蚀等诸多难题。

此外雷达液位计因雷达波能穿透许多泡沫、烟雾及蒸汽等介质，不受变化的环境影响可靠地测量出精确的液位值。

罗斯蒙特雷达液位计采用非接触测量方式受测量介质特性影响小、测量精确可靠，不需要重新标定，因而可增加正常运行时间护等优点,在石油化工行业得到广泛应用。

1、罗斯蒙特雷达液位计原理罗斯蒙特雷达液位计采用储罐中产品的液位由罐顶天线发送的雷达信号测量。

在雷达信号被产品表面反射后，天线会检取回波。

由于信号频率是变化的，回波的频率与此时发送的信号的频率稍有不同。

频率差与距产品表面的距离成正比，因此可以精确计算液位。

这种方法称为调频连续波 (FMCW)。

2、罗斯蒙特雷达液位计使用情况庆阳石化公司罐区雷达液位计主要用总线输出至FCU（现场通讯单元）用于连接现场设备和控制室的上位机,输出MODBUS协议信号一台现场通讯单元最多可连接32台现场雷达输出信号给系统数据通讯设备,提供6路(FB及GB)通信口用于信号输入及输出提供4路FB信号输入口, 每一路FB口(即一根电缆) 最大允许连接8台设备(雷达液位计)。

2.1 罐区雷达液位计使用情况：储运罐区使用罗斯蒙特雷达液位计共计48台，投用以来测量数据准确、运行稳定、维护工作量相对较小。

但也出现过故障，2013年12月份，302、303两个单元雷达夜位计测量均出现过通讯中断的情况，经检查由于气温降低原因，现场阻抗过大，因每一路通讯端口FB口最多允许连接8台雷达液位计，阻抗过大超出了FB口自身承载台数，所以会出现通讯中断的情况。

淮安嘉可自动化仪表有限公司
雷达液位计故障分析（一）
雷达液位计显示为一固定值不变化，但是液位有变化。

当容器将排空或将满时，雷达液位计仍输出一个明显与液位变化不相符的信号，容器内液位将满时显示仍为一个低液位值。

产生这一故障的原因如下。

1、雷达液位计的天线或天线附近有附着物，会产生干扰回波，天线上积累有过多的污物会对微波产生强烈的反射，使雷达液位计显示一个固定的高液位值。

只要清理天线和天线附近的污垢及附着物，并擦拭反射天线后，故障大多能消除。

2、罐内有障碍物或固定物件，导致微波会有很强的反射，此时查看回波强度的数值都较大。

故障大多发生在空罐状态时，先试用软件进行处理，目的就是抑制干扰回波，屏蔽虚假信号。

注册干扰信号回波，把当前所测的回波作为虚假回波注册到回波列表中，注册后障碍物或罐内固定物件会引起干扰回波；或者采用“近现场抑制”功能来消除故障，通过设置近现场抑制距离，使雷达液位计将此范围内的回波注册为干扰回波不进行测量。

安装法兰的焊接、天线或天线附近有挂料，效果较好。

最有效的措施是重新选择雷达液位计的安装位置，或与工艺联系对管内障碍物或固定物件进行调整，以杜绝此故障的发生。

Magnetrol（麦格纳丘）705导波雷达液位计常见故障分析发布时间：2021-05-19T03:52:57.446Z 来源：《中国电业》（发电）》2021年第2期作者：程龙[导读] 每个高压加热器安装了3个Magnetrol(麦格)705导波雷达液位计。

触发条件为液位高3取2的方式解列高压加热器。

中国电建集团甘肃能源投资有限公司巴基斯坦分公司摘要：作为机组给水系统的重要组成部分，高压加热器的液位是非常重要的监视保护参数，其准确性直接影响着机组的稳定性及负荷率。

高压加热器的液位如果不准，造成的后果是很严重的，高压加热器解列，造成省煤器入口给水温度过低，主、再热汽温度上升，影响锅炉出力，造成机组低负荷，高压加热器的液位过高可能还会对汽轮机造成水冲击，对汽轮机的转子、叶片损害很大。

Magnetrol(麦格)705导波雷达液位计主要应用于卡西姆电厂高压加热器的液位测量，因此液位计的稳定性、准确性直接关系到高压加热器的正常稳定运行。

关键词：影响；故障分析；解决；技术1.概述卡西姆电厂拥有660MW×2超临界直流燃煤机组，单台机组有1#、2#、3#高压加热器，每个高压加热器安装了3个Magnetrol(麦格)705导波雷达液位计。

触发条件为液位高3取2的方式解列高压加热器。

2.工作原理Magnetrol(麦格)705导波雷达液位计是依据时域反射原理为基础得雷达液位计，导波雷达液位计发出高频脉冲沿着导波组件传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波得反射，并沿着导波组件返回，由于雷达波的传输速度是恒定的，所以雷达液位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。

3.常见故障分析卡西姆电厂运行3年期间，由于各种因素，Magnetrol(麦格)705导波雷达液位计也发生了多次故障，下面就这些常见故障做一些具体分析及处理方法：3.1现象：液位的输出和电流都不准确原因分析：（1）基本设定有问题。

科隆导波雷达液位计典型问题处理方法摘要：本文简单介绍了导波雷达液位计的原理，在三门核电一号机、二号机调试过程中遇到的典型故障进行分析处理，并有效解决现场故障。

关键词：核电站；液位计；导波雷达；跳变；参数配置1前言三门核电非能动堆芯冷却系统PXS的安注箱液位计采用四台（每列安注箱上设置两台）核电专用Optiflex2200分体导波雷达液位计，位号分别为1-PXS-LT021/022/023/024。

该型液位计专为AP1000系统设计，系国内首次采用的新型号。

该型号液位计从结构上分为导波缆，分体同轴电缆和变送器三个部分。

按照厂家原设计，该型导波雷达液位计属于定制产品。

原则上在现场安装后无需其他设置，无需维护。

但在三门核电1/2号机组，该型产品安装后调试，均出现了仪表测量值固定不变，液位跳变至零以及同一安注箱上两台液位计测量值偏差过大的情况。

2导波雷达液位计的基本原理2.1导波雷达液位计原理导波雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

具有以下特点：①对蒸汽和泡沫有很强的抑制能力，测量不受影响；②不受液体密度，固体物料的疏松程度、温度、加料时的粉尘的影响；③低维护，高性能、高精度、高可靠性，使用寿命长。

2.2导波雷达液位计和雷达液位计区别导波雷达液位计和雷达液位计有以下几点区别：1）接触方式不同：雷达液位计是非接触式的，波导式液位计则是接触式的。

也就是说，在食品等级要求较高的场合，是不能用先导式的。

2）使用工况介质不同：导波雷达式液位计更需考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装和维护更加困难。

低介电常数的工况，无论雷达还是导波雷达测量原理都是基于介质介电常数差别，由于普通雷达的发射的波是发散的，当介质介电常数过低时，信号太弱测量不稳定，而导波雷达波是沿导波杆传播信号相对稳定，另外一般的导波雷达还有底部探测功能，可以根据底部回波信号能测量值加以修正，使信号更为稳定准确。

常用液位计常见故障分析方法
一、常见液位计故障检测方法
1.参数配置故障
主要涉及：输入参数、输出参数、安全限值设置过大或过小、路径选
择错误；若有使用屏蔽线、抗干扰电阻等必须按图纸要求正确对接，以确
保原理正常工作。

2.电气故障
a.接线故障：检查液位计接线是否断路、短路或线路错误；
b.电源电压故障：检查主机的电源电压是否太高或太低，影响液位计
分辨率；
c.有载磁干扰时：接续低压所用线缆的数量较多，可能会受到载磁干扰，或者距离有磁性物体太近，也可能难以判断分辨率。

3.结构故障
a.液位计的发射端和接收端位置不正确，导致液位不准确；
b.液位计的传感器头对着液位太远或过近，也可能影响液位的准确性；
c.液位计传感器头上的玻璃过薄，影响传感器效率；
d.布线混乱无序，极易扰乱液位计工作
4.控制器故障
a.液位计控制器电源故障，如没有正常供电控制器无法工作；
b.信号榨取故障，如提取指令信号错误、提取信号输出不正确、榨取信号混乱或不稳定；
c.处理芯片出现故障，导致液位计读取信号不准；
d.器件失效，如控制器内器件。

雷达液位计安装要求液位计常见问题解决方法雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

雷达液位计安装要求：1、推举距离（1）墙至安装短管的外壁。

2、离罐壁为罐直径1/6处，最小距离为200mm。

3、不能安装在入料口的上方。

4、假如不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，雷达物位计在调试仪表的时候应当进行虚假回波存储。

5、测量范围从波束触及罐低的那一点开始计算，但在特别情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。

雷达物位计若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C的位置。

理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

磁翻板液位计显现假液位怎么办？磁翻板液位计是依据浮力原理和磁性耦合作用研制而成。

这种液位计一般是利用磁致伸缩原理，由波导丝传递磁浮子的信号，再由电路处理信号得到液位值。

当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色变化为红色，当液位下降时翻柱由红色变化为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清楚的指示。

雷达料位计问题及解决方法雷达料位计是广泛用于工业生产过程中的一种重要仪器，它通过电磁波的反射来检测物料的高度及位置。

不过在实际使用过程中，常常会遇到雷达料位计出现的一些问题，影响了工业生产的稳定性。

本文将重点介绍雷达料位计的问题及解决方法。

问题一：误差较大雷达料位计的误差主要来自两个方面，一是物料本身的性质，例如介电常数、密度等影响了电磁波的传输和反射；二是仪器本身的问题，例如系统误差、设备老化等。

对于误差较大的情况，我们可以采取以下解决方法：1.对于物料本身的性质，我们可以在安装前进行测试和分析，了解物料的性质，对仪器进行更精准的标定和校准。

2.存在系统误差时，需要对仪器进行维护和保养，避免设备老化等问题带来的影响。

同时，还可以进行防干扰措施，消除信号干扰。

问题二：安装位置不当雷达料位计的安装位置对于测量精度有着重要的影响。

如果安装位置不当，可能会导致误差较大，或者无法正常工作等问题。

我们需要考虑以下因素：1.避免选取仪器的弱测量方向或位置，例如雨天或靠近水体的区域等。

2.必须远离铁制物品、大尺寸金属或者强电磁辐射源附近安装。

3.雷达料位计需要和物料相隔一定的距离，否则会影响反射和传输。

4.考虑安全因素和现场布置因素，要求安装位置符合场地和设备要求。

问题三：仪器出现故障当雷达料位计出现故障时，一定要及时处理，以保障工业生产的稳定性。

针对不同的故障，我们可以采取以下措施：1.无法启动或读数不准确：检查电源和电缆连接，确认设备是否正常通电。

如果无法解决，需要联系生产厂家进行更换或者维修。

2.出现杂波干扰：增强防干扰措施，例如铺设金属网或者隔离板，或者更改安装位置等。

3.缺乏信号或接收不清：确认传输线路、天线连接和反射镜是否存在杂质、腐蚀、老化等情况。

如果有，需要及时清理和更换。

结语以上就是雷达料位计常见问题及解决方法的介绍。

在实际使用过程中，必须充分了解物料的性质和工艺要求，以及仪器本身的工作原理和安装位置的选择等因素。

雷达液位计的应用及故障处理分析摘要：雷达液位计在石油化工测量领域得到发挥着重要的作用。

为了使雷达液位计在化工领域发挥出更大的作用，必须重视雷达液位计的故障问题，要深入现场，了解故障的成因，并提出具体的故障解决措施，才能保雷达液位计高效、稳定的运行。

本文介绍雷达液位计的工作原理及特点，雷达液位计的安装要求，并对常见的故障进行分析。

关键词：雷达；液位计；原理构成；故障分析雷达液位计是一种高可靠性的非接触式液位测量仪器。

非接触测量法是近年来测量物位的主要方法。

全面解决了原标准插入式仪器检测元件大多易被介质污染和腐蚀的诸多问题。

此外，它的雷达波可以穿透许多泡沫或烟雾和蒸汽介质，而不受环境变化的影响，并能可靠地测量其液位的准确值。

因此，雷达液位计在石油石化行业得到了广泛的应用。

由于被测对象的复杂性，特别是在生产过程中，由于容器内的电机搅拌和容器内的加热材料蒸汽引起的泥浆飞溅，雷达液位计的故障频率很高，仪表维护量很大，对生产设备影响很大。

1雷达液位计的工作原理及特点1.1 雷达液位计的工作原理雷达液位计的基本测量原理由发射、反射和接收三部分组成。

雷达传感器的天线以波束的形式发射雷达信号。

采用微波脉冲测量方法。

不同的距离对应不同的对象级别。

反射的回波信号仍由天线接收。

雷达信号适用于连续、非接触脉冲信号，能在金属容器中正常工作。

一般来说，微波脉冲的发射时间间隔为1s，频率为2.5MHz。

反射信号将在回波图上反射。

回波图可以在很短的时间内（十亿分之一秒）放大和定位回波信号，然后准确、仔细地分析和处理这些信号。

雷达液位计发出的微波脉冲能量很低，不会威胁人体健康。

它需要在各种金属和非金属容器中传播。

它不仅可以测量立式罐内的液位，还可以连续测量颗粒和浆液的液位。

是一种适用性强的液位计。

雷达液位计一般由发射机和天线组成。

不同型号的接收机和天线有一定的差异。

因此，在使用雷达液位计时，相关单位不能忽视这一问题，要注意不同雷达液位计的工艺条件，使雷达液位计发挥理想的应用效果。

常见液位计故障现象及处理液位计维护和修理保养故障现象及处理________________________________________磁翻板液位计￭面板无显示：检查浮子是否损坏、是否消磁检查面板翻柱是否消磁￭远传输出不稳定：检查线路电压是否有间歇短路、开路或多点接地模块电路板故障钢带液位计￭仪表无法正常工作：检查计数器是否被卡检查浮子检查孔带￭远传输出不稳定：检查远传与链轮连接处模块电路板故障浮球液位计￭现场变化，显示不随液位变化：检查转轴与变送器是否接触良好检查电源电压检查零点、量程传感器故障电路板故障￭实际液位变化，现场不变化：外平衡杆与转轴脱开重锤未调整好内连接件松动脱落球杆变形浮球脱落浮球分裂介质汽化差压式液位计￭液位变化较大：介质波动大或汽化严重上引压线或下引压线不畅通介质有结晶毛细管内传压介质跑损膜盒损坏伴热温度过高￭显示不变化：切断阀未打开引压线堵塞量程、零点未调整好膜盒处有杂物聚积毛细管被挤压不通电路板故障导波雷达液位计￭液位、输出百分数与回路值波动：重新组态探头长度和偏差依靠其他设备确认精准液位调整阻尼系数重新组态回路值￭不论液位高处与低处，输出为同一数值：确认探头长度调整偏置值，已达到数值￭无液位信号：检查介质介电常数液位在顶部过渡区，组态时没有设置线路板或16针连接器工作不正常探头长度组态可能有介质在探头上搭桥介电常数选择不正确￭输出或****，或****，不：介质不纯，如油带水介质或杂物在探头上搭桥导波杆堵塞有泡沫或粘稠物探头顶部密封处有杂物给水工程用的液位计选型要点给水工程中常用的液位计选型要点如下：a、浮球式液位计在液体中放入一个空心的浮球，当液位变化时，浮球将产生与液位变化相同的位移。

可用机械或电的方法来测得浮球的位移，其精准明确度为±（1～2）%，这种液位计不适用于高粘度的液体，其输出端有开关掌控和连续输出。

在净水厂的设计中，多将此种液位计用于集水井的液位测量以掌控排水泵的自动开停。

Magnatrol导波雷达液位计运行中存在的问题及解决方案作者：王远峰来源：《中国科技博览》2016年第24期[摘 ;要]本文结合Magnatrol导波雷达液位计的实际工作情况分析导波雷达液位计在液位测量过程中存在的问题。

从监视点的设置、测量元件选型和元件安装方式等方面提出解决方案，并在实施后通过观察和数据分析论证方案的正确性。

[关键词]液位 ;导波雷达 ;跳变中图分类号：TN957.51 文献标识码：A 文章编号：1009-914X（2016）24-0147-01一、前言目前火力发电厂测量液位的主要方式有两种，一种是差压变送器测量液位，多用于高温高压介质的液位测量，如除氧器液位、高压加热器液位、汽水分离器液位等;另一种是导波雷达液位计，多用于测量低压介质的液位，如低压加热器、润滑油箱液位、排气装置液位等。

我公司一期2x630MW机组安装两台东方汽轮机厂生产的TC4F-26（24.2MPa/566℃/566℃）型汽轮发电机组，使用Magnatrol 704-501A-540导波雷达液位计。

由液位计输出4-20ma信号，由DCS AI卡件测量后输出至DCS画面供运行人员监视并参与系统调节。

在正常运行期间存在一部分液位计测量不稳定，容易跳变等问题。

为了解决这一问题，本文将从监视点的设置、测量元件选型和元件安装方式等方面提出解决方案。

二、影响液位测量的因素经过初步分析，把有可能对液位计测量结果产生影响的原因进行了一一列举。

1 液位计所处的环境我公司导波雷达液位计多用于汽机侧测量水位，低压加热器水位测量一般位于汽机侧6.9m，所处环境温度高，粉尘大。

排气装置液位位于排气装置坑内，所处环境温度高、湿度大。

小机热井水位、润滑油箱液位位于汽机0m，所处环境温度高、粉尘大。

高温和粉尘对电子设备影响较大，特别是高温会加速设备内电子元件的老化，使得设备提前进入故障高发期，影响液位测量的稳定性。

湿度大有可能使设备内电路板发生短路现象，我公司选用的Magnatrol导波雷达液位计防护等级达到IP67级，但经过论证，防水措施并不能完全防止水蒸汽侵入设备，如果湿度较大，设备内部依旧会凝结出水，导致设备损坏。
