依萱电路故障课上练习一、单选题21]下列各电路中,闭合开关,两个灯泡不能都发光的电路是( )A. B.C. D.2. [2015·山西中考，18]电动自行车两刹车手柄中各有一只开关S1和S2。
在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。
以下电路符合要求的是( )A. B. C. D.3. 我们平时不允许电路发生电源短路,这是因为在电源短路时( )A. 用电器中有很大电流通过,容易烧坏用电器B. 电源中有很大电流通过,容易烧坏电源C. 电源中没有电流通过D. 电源正常工作,但是用电器不能正常工作4. 如图所示,开关S闭合时,可能发生的现象是( )A. L1被烧坏 B. L1、L2均被烧坏C. 电源被烧坏D. L2被短路,L1亮5. 为了安全,汽车行驶时驾驶员必须系好安全带。
当系好安全带时,相当于闭合开关,指示灯不亮;未系好安全带时,相当于断开开关,指示灯发光。
符合上述要求的正确电路图是 ( )第1页共5页A. B. C. D.6. 下图所示的各电路中,闭合开关后会使电源短路的是 ( )A. B. C. D.7. [2016·巴中市中考物理]在如图所示的电路中,正确的说法是 ( )A. 闭合S 1,断开S 2,L 1发光,L 2不发光B. 闭合S 1、S 2,L 1、L 2都发光C. S 1、S 2都断开,L 1、L 2都不发光D. 闭合S 2,断开S 1,L 1、L 2都发光8. 如图所示,当两个开关都闭合后,两盏灯都能发光的电路是( )A. B.C. D.9. [2016·桂林高考]小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是 ( ) A. 开关处出现短路 B. 小灯泡灯丝断了C. 小灯泡接触不良D. 电池两端电压过低10. 为避免超高车辆闯入隧道造成事故,小明设计了警示电路,使用时闭合开关S.导线EF 横置于隧道口上沿前方,一旦被驶来的车辆撞断,红灯L 亮且电动机转动放下栏杆.灯和电动机中,即使其中之一断路,另一个也能正常工作.下列电路中符合要求的是 ( )A BC DA. AB. BC. CD. D二、填空题11. [2015·宁夏中考，31]在如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。
( 初中物理电路故障分析专题练习1．在图所示的电路中，电源电压等于 6 伏，合上开关后电压表示数为 6 伏。
经分析得出，电路中可能发生的情况是：__________________________。
2．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光。
一段时间后，其中一盏灯突然熄 灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是()。
A ．灯 L 1 短路 B ．灯 L 2 短路 C ．灯 L 1 断路 D ．灯 L 2 断路3．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光，一段时间后，其中的一盏灯突然 变亮，而电压表 V 1 的示数变小，电压表 V 2 的示数变大，则产生这一现象的原因是( )。
A ．灯 L 1 断路 B ．灯 L 1 短路 C ．灯 L 2 断路 D ．灯 L 2 短路4．如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0， 电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是 )。
A ．灯 L 1 断路B ．灯 L 2 短路C ．灯 L 1 短路D ．灯 L 1、L 2 均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的 量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后( )。
A ．电流表、电压表均损坏B ．电流表损坏，电压表示数为零C ．电流表有示数，电压表示数为零D ．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是()A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。
闭合电键S后，电路正常工作。
过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是()。
A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。
一、初中物理家庭电路故障的分析问题 1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（ ） ①电炉的功率太大 ②插座处原来有短路 ③电炉的电阻丝断了 ④电炉的插头处有短路 A．①② B．①④ C．②④ D．③④

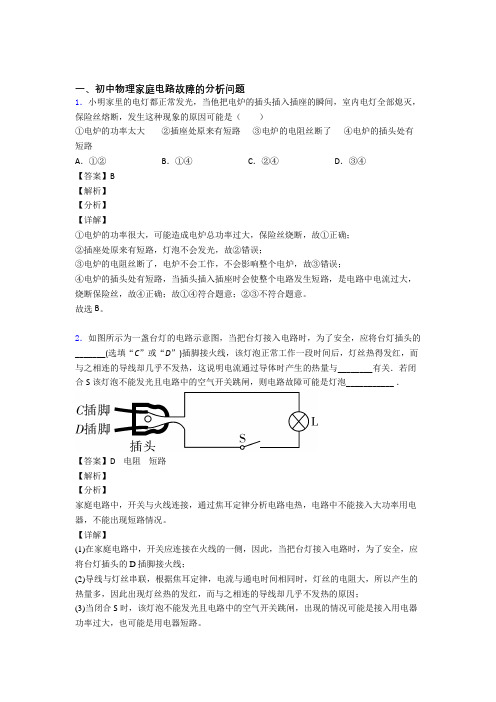

【答案】B 【解析】 【分析】 【详解】 ①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确； ②插座处原来有短路，灯泡不会发光，故②错误； ③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误； ④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。 故选B。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 _______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而
与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．
【答案】D 电阻 短路
【解析】 【分析】 家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。 【详解】 (1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应
将台灯插头的D插脚接火线； (2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的
热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因； (3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器
功率过大，也可能是用电器短路。 3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

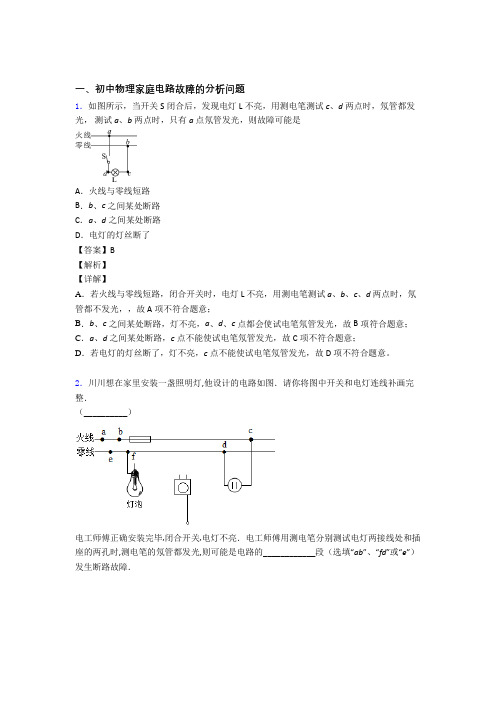

一、初中物理家庭电路故障的分析问题1．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．b、c之间某处断路C．a、d之间某处断路D．电灯的灯丝断了【答案】B【解析】【详解】A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。
2．川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．（__________）电工师傅正确安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座的两孔时,测电笔的氖管都发光,则可能是电路的____________段（选填“ab”、“fd”或“e”）发生断路故障．【答案】 e【解析】【详解】[1]开关和电灯应该串联接在电路中，先接开关，再接电灯，如下图所示；[2]假如是ab段发生断路故障，那么闭合开关，电灯不亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都不亮，这与题意不符合，故不是ab段发生断路故障；假如是fd段发生断路故障，那么闭合开关，电灯会亮，这与题意不符合，故不是fd段发生断路故障；假如是e发生断路故障，那么闭合开关，电灯不会亮，用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，这与题意符合，故可能是电路的e发生断路故障。
3．如图是小黄家的部分电路，开始时各部分工作正常．火线和零线间的电压值是_____．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则故障是下列选项中的________．A．电热壶所在电路的BD两点间断路B．电路的CD两点间导线断路C．插座的接地线断路D．电路的AB两点间导线断路【答案】220V B【解析】【分析】【详解】火线和零线间的电压值是220V；电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座的左、右插孔，氖管均能发光,说明火线有电,而零线开路了，且是在C、D之间开路。
）电路故障分析专题（习题）1. 如图所示，电源电压保持不变，当开关 S 闭合后，电路正常工作。
一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。
出现这种现象的可能原因是（ ）A ．L 1 断路B ．L 2 断路C ．L 1 短路D ．L 2 短路 2. 当闭合开关时，L 1 不亮，L 2 亮。
电路中可能存在的故障原因和两表示数的情况可能是（ A ．L 1 短路，电压表有示数B ． L 1 短路，电压表无示数C ．L 2 短路，两表都无示数D ．L 2 短路，两表都有示数3. 如图所示，电源电压不变，闭合开关 S 后，灯泡 L 1，L 2 都发光， 一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光， 而电压表 V 1 的示数变小，V 2 的示数变大，则产生这一现象的原因是（ ）A ．灯 L 1 断路B ． 灯 L 2 断路C ．灯 L 1 短路D ．灯 L 2 短路 4. 如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是（ ）A ．L 1 短路B ． L 1 断路C ．L 2 短路D ．L 2 断路 5.小明同学做实验时，连成了如图所示的电路。
闭合开关后，发现灯泡 L 1 和灯泡 L 2 都不亮，电压表有示数，产生这一现象的原因可能是（ ）A ．L 1 断路B ．L 2 断路C ．L 1 短路D ．L 2 短路6. 如图所示，闭合开关后，只有一盏灯亮，且电路中只有一处故障，故障只发生在灯上，则判断正确的是（ ） A ．若电压表、电流表均无示数，则 L l 断路B ．若电压表无示数，电流表有示数，则灯 L l 短路C．若电压表、电流表均有示数，则灯 L 2 断路D ．若电压表有示数，电流表无示数，则 L 2 短路 7. 我国家庭电路中，火线与零线的电压V 。
用测电笔可以辨别哪条是火线，如图所示的两种方法中，正确的是 图。
8.小明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（ ） A ．灯丝断了 B ．灯头与零线间断路了 C ．灯座短路了 D ．灯头与火线间断路了 9. 安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压 220V 的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定（ ）A ．电路安装正确B ．电路安装不正确，某处短路C．电路安装不正确，某处有断路D．条件不足，无法判断10. 关于家庭电路和安全用电，下列说法正确的是（）A ．开关应接在用电器和零线之间B ． 用电器着火时，应迅速向用电器泼水C ．使用电冰箱时，外壳必须接地D ．为了方便，可抓着导线拉出插座上的插头 11.请用笔画线代替导线在图中连接家庭电路。
一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。
故C正确，D错误。
故选C。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．3．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）A．只闭合S、S1，若灯L正常发光，说明L1支路无故障B．只闭合S、S2，若灯L正常发光，说明L2支路短路C．只闭合S、S1，若灯L发光较暗，说明L1支路断路D．只闭合S、S2，若灯L不发光，说明L2支路短路【答案】B【解析】【分析】【详解】A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。
一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。
开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。
故选A。
【点睛】2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。
一、初中物理家庭电路故障的分析问题1．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
电路故障分析及考题 一、方法介绍 1.电路简化 这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能进行电路的分析。对于电路的简化概括为如下几种方法： ⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代； ⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉； ⑶对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉； ⑷对于电路出现的导线端点可以不经电源、用电器、等任意移动； ⑸对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路。 经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去进行第二个步骤是电表的对应。 2.电表对应 经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，。 3.电路判断 根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。 4.主要电路故障 故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动 原因：电路某处接触不良 排除方法：把松动的地方拧紧 故障2：闭合开关前 灯泡发光 闭合开关后 灯泡不亮了 两表也无示数 原因：开关与电源并联 导致所有东西都被短路 后果：极容易烧坏电源 故障3（也就是做题最常见的故障）： 闭合开关后 灯泡不亮 电流表几乎无示数 电压表所呈示数几乎为电源电压 原因1：灯泡断路 故电压表串联到了电路中 一般判断电路时 都是把电压表当做断路 是应为它的电阻很大 所以呢 如果电压表与一灯泡并联 而这个灯泡断路了 就相当于直接把这个电压表串联在电路中 I=U/R 因为 电压是恒定的 电阻巨大 所以电流表的示数就很小了 而串联式靠电阻分压的 由于电压表的电阻巨大 在这么大的电阻前 灯泡的电阻就显得微不足道 所以 电压表显示的几乎是电源电压 原因2：电流表与电压表位置互换 这样灯泡就被几乎没有电阻的电流表（它接到了电压表的位置上）短路 故不亮 电路中只串联了一个电流表和一个电压表 因为电压表的电阻很大 所以几乎分到了全部电压 而由于电压表的电阻大 所以电流表几乎无示数 补充一下：有时做题会问你如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡 两表）如果电流表与电压表位置互换 会有什么后果 就答：灯泡不亮 电流表几乎无示数 （其实就是没示数 ） 电压表所示几乎为电源电压（其实就是电源电压） 故障4：闭合开关后 无论怎样移动滑动变阻器的滑片 灯泡亮度与两表示数均无改变 原因：变阻器没有按照一上一下的方法来接 补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的 容易造成电路电流过大） 变阻器全接下接线柱是：相当于一个定值电阻 故障5：闭合开关后，无论怎样移动滑片 灯泡都不亮 原因1：电路某一处断路 原因2:灯泡被导线或电流表短路
二．电路故障分析 症状”1：用电器不工作。诊断： （1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。 （2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。 “症状”2：电压表示数为零。诊断： （1）电压表的两接线柱到电源两极之间的电路断路； （2）电压表的两接线柱间被短路。 “症状”3：电流表示数为零。诊断： （1）电流表所在的电路与电源两极构成的回路上有断路。 （2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。 （3）电流表被短路。 “症状”4：电流表被烧坏。诊断： （1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。（2）电流表选用的量程不当。 初中物理电学故障只有几类：短路（包括电源短路和局部用电器短路）；断路；电流、电压表正负接反；电压表串接等等。 首先，看它给出的电路图或者实物图，用电流的流向法（电流从电源正极出发，通过用电器，流回负极）判断，各个用电器的工作情况。具体问题具体分析吧。 常用到的一些重要方法有： 电流表看成导线，电压表看成断路。 例如：灯不亮，用电器不工作，可能的原因有： 1）断路。 电路中有个地方断开了，包括开关、用电器自身，接触不良等等； 2）短路。 用电器被某条导线或者电流表短路了。 涉及到电压表的一些问题： 1）电压表有读数。但电流表无读数（或很弱），灯不亮，用电器不工作，原因:与电压表并联的部分（电压表是并联使用的）断路。这样，电压表相当于串联在电路中。 2）电压表无读数。a电流表无读数 灯不亮，用电器不工作，则与电压表并联的电路以外的地方断路。 b电流表有读数，与电压表并联部分不工作，则，与电压表并联部分被短路，这时，电压表相当与与导线并联，导线两端的电压为0. 等效电路图的意思：比如，我说当开关闭合，灯泡1和灯泡2串联，则，我们就可以在草稿纸上面就可以直接画灯泡1和灯泡2串联，闭合的开关当作导线，这样就可以简化电路。方便我们计算和分析。 如果电压表有示数，说明电压表的两个接线柱与电源两极间连接良好，并且电压表没被短路。 如果电流表有示数，说明电流表所在电路是通路，电路故障很可能是某处短路。
三．短路与断路 一、开路的判断 1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。 2、具体到那一部分开路，有两种判断方式： ①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压） 则电压表两接线柱之间的电路开路（电源除外）； ②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。（适用于多用电器串联电路） 二、短路的判断 1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。 2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。 ※根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法： “症状”1：用电器不工作。 诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。 （2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。 “症状”2：电压表示数为零。 诊断：（1）电压表的两接线柱到电源两极之间的电路断路； （2）电压表的两接线柱间被短路。 “症状”3：电流表示数为零。 诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。 （2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。 （3）电流表被短路。 “症状”4：电流表被烧坏。 诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。 （2）电流表选用的量程不当。
四、归纳： 串联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为0V. 串联电路中，短路部位的电压等于0V，其它完好部位两端有电压，且电压之和等于电源电压。 不管“短路、断路”成因是多么复杂，其实质却很简单，我们可以认为“短路”的用电器实质就是电阻很小，相当于一根导线，“断路”的用电器实质就是电流无法通过相当于断开的电键。在分析中用导线代替“短路”的用电器，用断开的电键代替“断路”的用电器，往往会收到意想不到的效果。 形成故障的原因很多，比如“短路”有可能是用电器两个接线柱碰线造成，也可能是电流过大导致某些用电器内部击穿，电阻为零；“断路”有可能是导线与用电器接触不良造成，也可能是电流过大将用电器某些部分烧断造成。
五、典型例题分析： 1．（2013•益阳）如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数．该同学将电压表改接到BC两点，发现电压表无示数．产生这种现象的原因是（ ）
A． 灯L2的灯丝断了 B． 开关S处开路 C． BC段之间发生短路 D． AB段之间发生短路 分析： 电路故障包括短路和断路，断路时用电器不能工作；短路时，被短路的用电器不工作，电路中有电流．根据电压表的示数和灯泡的工作情况判断故障所在． 解答： 解：A、如果灯L2的灯丝断了，则整个电路断路，电压表无示数，灯泡都不亮，不符合题意；
B、如果开关S处开路，则整个电路断路，电压表无示数，灯泡都不亮，不符合题意； C、如果BC段之间发生短路，则为L1的基本电路，电压表有示数且为电源电压，灯L1发光，L2不发光，符合题意； D、如果AB段之间发生短路，则为L2的基本电路，电压表无示数，灯L1不发光，L2发光，不符合题意． 故选C． 点评： 串联电路的特点是：各用电器工作状态互相影响，一个用电器断路，其它用电器都不能工作；一个用电器不工作，其它用电器能工作，故障只能是此用电器短路． 2．（2012•营口）在如图所示的电路中，电源电压不变．闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ） 4 / 12
A． 灯L可能变亮 B． 灯L可能短路 C． 电阻R可能断路 D． 电阻R可能短路 分析： （1）分析电路图，电阻和灯泡串联，电压表V1测量的是串联电路两端的总电压（电源电压），电压表V
2
测量的是电阻R两端的电压．
（2）电压表V1测量的是串联电路两端的总电压（电源电压），无论两灯发生什么故障，其示数不变；所以示数变大的电压表应该是V2的示数变大，由短路和断路故障进行分析． 解答： 解：电压表V1测量的是串联电路两端的总电压（电源电压），无论两灯发生什么故障，其示数不变；所以
示数变大的电压表应该是V2的示数变大． A、因电压表V2的示数变大，且电阻和灯泡串联，则灯L两端的电压一定会减小，所以亮度变亮是不可能的，故A不符合题意． B、若灯L的灯丝短路烧断，则只有电阻接入电路，V2也测量电源电压，示数会变大，故灯L可能短路，符合题意． C、若电阻R断路，则灯泡与电压表V2串联，因电压表的内阻很大，灯泡不亮，电压表V2测电源电压，故示数会变大，所以电阻R可能断路；符合题意． D、如果电阻R短路，则对电压表V2也会短路，示数为零，故电阻R不可能短路． 故选B、C． 点评： 本题考查学生对电路的分析能力，知道测量电源电压的电压表示数不会变大；了解灯或电阻发生短路或断路时对电路的影响． 3．（2012•长春）如图闭合开关，灯L1、L2不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能会是（ ）
