下深沟通风空调分部分项清单

实例：某工厂车间送风系统工程清单计价通常安装工程计价按照以下程序进行：一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总一、熟悉工程概况、施工图与施工说明该送风工程提供了三张设计施工图纸：通风系统平面图（图5-1），通风系统A-A剖面图（图5-2）和通风管网系统图（图5-3）。

图5-1通风系统平面图本工程为某一工厂车间的送风系统，室外空气由空调箱的固定式钢百叶窗1引入，经保温阀2去空气过滤器3过滤。

再由空气加热器4（冷却器）（或上通阀5），加热或降温后的空气由帆布软管7，经风机圆形瓣式启动阀6进入风机8，由风机驱动，通过斜插板阀10进入主风管。

再由六根支管上的空气分布器14送入室内。

空气分布器前均设有圆形蝶阀12，供调节风量用。

）工程的施工说明：（1）风管采用热轧薄钢板。

风管壁厚：DN500，δ=0.75mm；DN500以上，δ=1.0mm。

图5-2通风系统A-A剖面图图5-3通风管网系统图（2）风管角钢法兰规格：DN500，∟25×4；DN500以上，∟30×4。

（3）风管内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色酚醛调和漆两道。

（4）所有钢部件内外表面除锈后刷红丹酚醛防锈漆两道，外表面再刷灰色厚漆两道。

（5）风管、部件制作安装要求，执行国家施工验收规范有关规定。

（本工程的设备部件一览表见表5-1）设备部件一览表（表5-1）编号名称型号及规格单位数量备注1 钢百叶窗500×400 个 1 20kg2 保温阀500×400 个 13 空气过滤器LWP-D(I型) 台 1空气过滤器框架个 1 41kg4 空气加热器(冷却器) SRZ-12x6D 台 2 139kg空气加热器支架个 1 G=9.64kg5 空气加热器上通阀1200×400 个 1 23.16kg/个6 风机圆形瓣式启动阀D800 个 1 42.38kg/个7 帆布软接头D600 个 1 L=3008离心式通风机T4-72No8C 台 1电动机Y200L–4300kw 台 1皮带防护罩C式II型个 1 G=15.5kg风机减震台CG327 8C kg 291.39 天圆地方管D800/560×640 个 1 H=40010 密闭式斜插板阀D800 个 1 G=40kg/个11 帆布软接头D800 个 1 L=30012 圆形蝶阀D320 个 6 5.78kg/个13 天圆地方管D320/600×300 个 6 H=20014空气分布器4# 600×300 个 6 12.42kg/个空气分布器支架个 6 图5-4图5-4 矩形空气分布器支架二、编制的依据①某工厂车间通风工程施工图（图5-1、图5-2、图5-3和图5-4），设备部件一览表（表5-1）和相关资料说明。

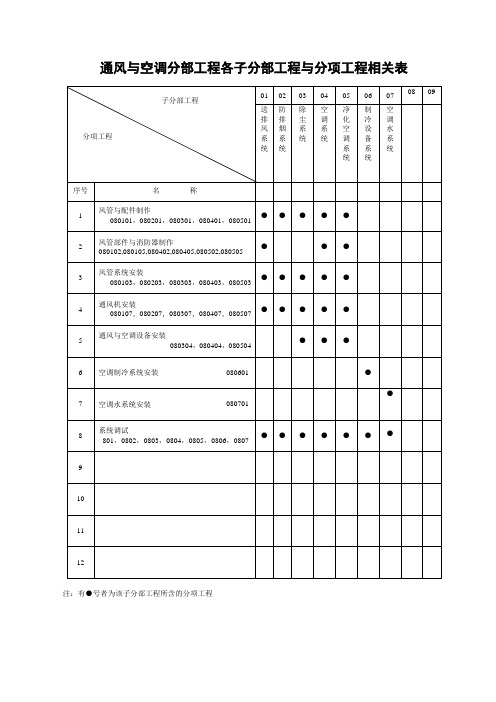

通风与空调分部工程各子分部工程与分项工程相关表注：有●号者为该子分部工程所含的分项工程通风与空调工程质量验收资料1、图纸及设计变更记录2、主要材料、设备、成品、半成品和仪表的出厂合格证明及进场检（试）验报告3、隐蔽工程检查验收记录4、工程设备、风管系统、管道系统安装及验收记录5、管道试验记录6、设备单机试运转记录7、系统无负荷联合试运转与调试记录8、各检验批质量验收记录9、其他必须提供的文件或记录风管与配件制作检验批质量验收记录表（金属风管）GB50243-2002（Ⅰ）080101□□□080201□□□080301□□□080401□□□080501□□□风管与配件制作检验批质量验收记录表（非金属、复合材料风管）GB50243-2002（Ⅱ）080101□□□080201□□□080301□□□080401□□□080501□□□风管部件与消声器制作检验批质量验收记录表GB50243-2002080102□□□080105□□□080402□□□080405□□□080502□□□080505□□□（送、排风，防排烟，除尘系统）GB50243-2002（Ⅰ）080103□□□080203□□□080303□□□080403□□□（空调系统）GB50243-2002（Ⅱ）080403□□□（净化空调系统）GB50243-2002（Ⅲ）080503□□□通风机安装检验批质量验收记录表GB50243-2002080107□□□080207□□□080307□□□080407□□□080507□□□通风与空调设备安装检验批质量验收记录表（通风系统）GB50243-2002（Ⅰ）080304□□□通风与空调设备安装检验批质量验收记录表（空调系统）GB50243-2002（Ⅱ）080404□□□通风与空调设备安装检验批质量验收记录表（净化空调系统）GB50243-2002（Ⅲ）080504□□□空调制冷系统安装检验批质量验收记录表GB50243-2002080601□□□（金属管道）GB50243-2002（Ⅰ）080701□□□（非金属管道）GB50243-2002（Ⅱ）080701□□□（设备）GB50243-2002（Ⅲ）080701□□□工程系统调试验收记录表GB50243-2002080108□□□080207□□□080307□□□080409□□□080510□□□080605□□□080708□□□。

通风与空调检验批、分项、分部（子分部）工程质量验收记录
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
【专业知识】通风与空调检验批、分项、分部（子分部）工程质量验收记录
（1）通风与空调分部工程包括下列子分部工程：送、排风系统，防、排烟系统，除尘系统，空调系统，净化空调系统，制冷系统，空调水系统。

（2）各子分部工程由下列各分项组成：
1）送、排风系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风机安装，通风与空调设备安装，防腐与绝热，系统调试。

2）防、排烟系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风机安装，通风与空调设备安装，防腐与绝热，系统调试。

3）除尘系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风机安装，通风与空调设备安装，防腐与绝热，系统调试。

4）空调系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风与空调设备安装，防腐与绝热，系统调试。

5）净化空调系统：风管与配件制作，风管部件与消声器制作，风管系统安装，通风与空调设备安装，防腐与绝热，系统调试。

6）制冷系统：空调制冷系统，防腐与绝热，系统调试。

7）空调水系统：空调水系统，防腐与绝热，系统调试。

（3）子分部中的各个分项工程，可根据施工工程的实际情况划分为若干个检验批进行验收。

检验批的划分应既便于质量管理和工程量控制，又便于工程质量验收，一
般应按系统、区域、施工段或楼层进行划分。

「算量知识」通风空调工程工程量清单计算规通风空调工程工程量清单计算规则，下面是小蚂蚁算量工厂总结的计算规则，希望能帮到大家。

通风空调工程清单项目的设置一、通风空调工程清单项目通风空调工程清单项目包括项目编码、项目名称、项目特征、计量单位和工程量数量。

项目特征是对项目的具体描述，是设置具体清单项目的依据。

计量单位，采用基本单位(计价办法附录中规定的计量单位)。

工程数量，按设计图纸和计价办法附录中规定的工程量计算规则计算。

二、清单项目设置的原则和工程量计算规则1.空气加热器(冷却器)、通风机、除尘设备、空调器、风机盘管，应区分规格，质量，支架材质、规格，除锈、刷油设计要求列项。

按设计图示数量以以'台'计算，其中分段组装式空调器按设计图纸所示质量以'kg'为计量单位。

工程内容包括安装，减震台座制作、安装，设备支架制作、安装，软管接口制作、安装，支架台座除锈、刷油。

2.密闭门制作安装应区分型号，特征(带视孔或不带视孔)，支架材质、规格，除锈、刷油设计的要求按设计图示数量以'个'计算。

工程内容包括制作、安装、除锈、刷油。

3.挡水板制作安装，应区分材质及除锈、刷油要求列项，按设计图示数量以'm2'计算。

工程内容包括制作、安装、除锈、刷油。

4.滤水器、溢水盘、金属壳体制作安装，应区分特征、用途，除锈刷油要求列项，按设计图示质量以'kg'计算。

工程内容包括制作安装、除锈、刷油。

5.过滤器，应区分型号、过滤功效、除锈刷油要求列项。

按设计图示数量以'台'计算。

工程内容包括安装、框架制作安装，除锈、刷油。

6.净化工作台、风淋室、洁净室，应区分类型或质量列项。

按设计图示数量以'台'计算。

工程内容为安装。

7.碳钢通风管道制作安装、净化通风管制作安装、不锈钢板风管制作安装、铝板通风管道制作安装、塑料通风管道制作安装，应区分材质、形状、周长或直径、板材厚度、接口形式、风管附件、支架设计要求，除锈、刷油、防腐、绝热及保护层设计要求列项。

通风空调工程一、概略1．通风工程通风工程包括通风及空调设备装置、各种材质的通风管道的制造装置、管道部件〔阀类、风口、风帽及消声器等〕制造装置项目。

2．适用范围本节适用于采用工程量清单报价的新建、扩建工程中的通风空调工程。

关于通风设备、除尘设备、专供为通风工程配套的各种风机及除尘设备、其他工业用风机〔如热力设备用风机〕及除尘设备应按机械设备装置工程及热力设备装置工程中的相关项目编制工程量清单。

3．清单项目内容清单项目包括通风空调设备装置、通风管道制造装置、通风管道部件制造装置、通风工程检测、试调等。

4．说明〔1〕项目特征项目特征是工程量清单计价的关键依据之一，由于项目的特征不同，其计价的结果也相应发作差异，因此招标单位在编制工程量清单时，应在能够的状况下明白描画该工程量清单项目的特征。

招标人应按招标人提出的特征要求计价。

(2〕工程内容工程量清单的工程内容是完成该工程量清单能够发作的综合工程项目，工程量清单计价时，按图纸、规程、规范等要求，选择编列所需项目。

(3〕工程量计算必需依据工程量计算规那么的要求编制，工程量只列实物量，所谓实物量即是工程完工后的实体量，如绝热工程量只能按设计要求的绝热厚度计算，不能将施工的误差添加量计入绝热工程量。

招标人在招标报价时，可以按本企业技术水平和施工方案的详细状况将绝热的施工误差量计入综合单价内。

添加的量越小越有竞标才干。

l〕特殊状况下，不属于工程实体的工程项目，但在工程量清单计量规那么中列有的清单项目，也要编制工程量清单。

如通风工程检测、调试等项目。

2〕风管法兰、风管加固框、托吊架等的刷油工程量可按风管刷油量乘于适当系数计价。

3〕风管部件油漆工程量按重量计算，可按部件自身重量乘于适当系数计价。

5．招标人依据工程的需求状况选择以下费用，计入综合单价〔1〕高层修建施工添加费；〔2〕在有害身体安康环境中施工添加费；〔3〕工程施工超高添加费；〔4〕沟内、地下室内无自然采光需人工照明的施工添加费。

通风与空调分部工程各子分部工程与分项工程相关表注：有●号者为该子分部工程所含的分项工程通风与空调工程质量验收资料1、图纸及设计变卦记载2、主要资料、设备、成品、半成品和仪表的出厂合格证明及进场检〔试〕验报告3、隐蔽工程反省验收记载4、工程设备、风管系统、管道系统装置及验收记载5、管道实验记载6、设备单机试运转记载7、系统无负荷结合试运转与调试记载8、各检验批质量验收记载9、其他必需提供的文件或记载风管与配件制造检验批质量验收记载表〔金属风管〕GB50243-2002〔Ⅰ〕080101□□□080201□□□080301□□□080401□□□080501□□□风管与配件制造检验批质量验收记载表〔非金属、复合资料风管〕GB50243-2002〔Ⅱ〕080101□□□080201□□□080301□□□080401□□□080501□□□风管部件与消声器制造检验批质量验收记载表GB50243-2002080102□□□080105□□□080402□□□080405□□□080502□□□080505□□□〔送、排风，防排烟，除尘系统〕GB50243-2002〔Ⅰ〕080103□□□080203□□□080303□□□080403□□□〔空调系统〕GB50243-2002〔Ⅱ〕080403□□□〔污染空调系统〕GB50243-2002〔Ⅲ〕080503□□□通风机装置检验批质量验收记载表GB50243-2002080107□□□080207□□□080307□□□080407□□□080507□□□通风与空调设备装置检验批质量验收记载表〔通风系统〕GB50243-2002〔Ⅰ〕080304□□□通风与空调设备装置检验批质量验收记载表〔空调系统〕GB50243-2002〔Ⅱ〕080404□□□通风与空调设备装置检验批质量验收记载表〔污染空调系统〕GB50243-2002〔Ⅲ〕080504□□□空调制冷系统装置检验批质量验收记载表GB50243-2002080601□□□〔金属管道〕GB50243-2002〔Ⅰ〕080701□□□〔非金属管道〕GB50243-2002〔Ⅱ〕080701□□□〔设备〕GB50243-2002〔Ⅲ〕080701□□□工程系统调实验收记载表GB50243-2002080108□□□080207□□□080307□□□080409□□□080510□□□080605□□□080708□□□。
