螺杆压缩机的认识

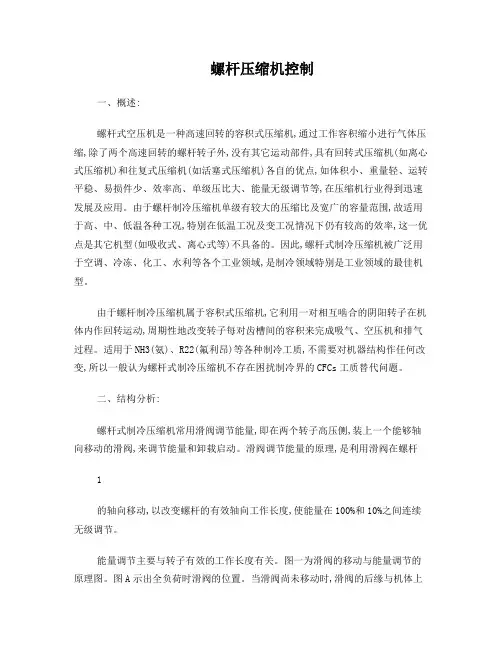

螺杆压缩机控制一、概述:螺杆式空压机是一种高速回转的容积式压缩机,通过工作容积缩小进行气体压缩,除了两个高速回转的螺杆转子外,没有其它运动部件,具有回转式压缩机(如离心式压缩机)和往复式压缩机(如活塞式压缩机)各自的优点,如体积小、重量轻、运转平稳、易损件少、效率高、单级压比大、能量无级调节等,在压缩机行业得到迅速发展及应用。

由于螺杆制冷压缩机单级有较大的压缩比及宽广的容量范围,故适用于高、中、低温各种工况,特别在低温工况及变工况情况下仍有较高的效率,这一优点是其它机型(如吸收式、离心式等)不具备的。

因此,螺杆式制冷压缩机被广泛用于空调、冷冻、化工、水利等各个工业领域,是制冷领域特别是工业领域的最佳机型。

由于螺杆制冷压缩机属于容积式压缩机,它利用一对相互啮合的阴阳转子在机体内作回转运动,周期性地改变转子每对齿槽间的容积来完成吸气、空压机和排气过程。

适用于NH3(氨)、R22(氟利昂)等各种制冷工质,不需要对机器结构作任何改变,所以一般认为螺杆式制冷压缩机不存在困扰制冷界的CFCs工质替代问题。

二、结构分析:螺杆式制冷压缩机常用滑阀调节能量,即在两个转子高压侧,装上一个能够轴向移动的滑阀,来调节能量和卸载启动。

滑阀调节能量的原理,是利用滑阀在螺杆1的轴向移动,以改变螺杆的有效轴向工作长度,使能量在100%和10%之间连续无级调节。

能量调节主要与转子有效的工作长度有关。

图一为滑阀的移动与能量调节的原理图。

图A示出全负荷时滑阀的位置。

当滑阀尚未移动时,滑阀的后缘与机体上滑阀滑动缺口的底边紧贴,滑阀的前缘则与滑动缺口的剩余面积组成径向排气口。

此时,基元容积中充气最大。

由吸入端吸入的气体经转子压缩后,从排气口全部排出,其能量为100%,如图B实线所示。

当高压油推动油活塞和滑阀向排出端方向移动时,滑阀后缘随之被推离固定的滑动缺口的底边,形成一个通向径向吸气口的、可为压缩过程中气体的泄逸通道,如图C所示,减少了螺杆的工作长度,即减少了吸入气体的基元容积,如图B中虚线所示,排出气体减少,一旦吸入的气体,未进行压缩(此时接触线尚未封闭)就通过旁道口进入压缩机的吸气侧,因此减少了吸气量和制冷剂的流量,起到了能量调节的作用。

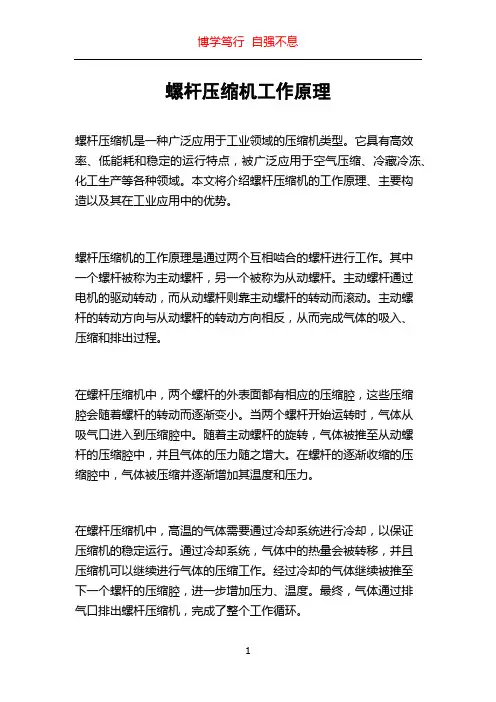

螺杆压缩机工作原理螺杆压缩机是一种广泛应用于工业领域的压缩机类型。

它具有高效率、低能耗和稳定的运行特点，被广泛应用于空气压缩、冷藏冷冻、化工生产等各种领域。

本文将介绍螺杆压缩机的工作原理、主要构造以及其在工业应用中的优势。

螺杆压缩机的工作原理是通过两个互相啮合的螺杆进行工作。

其中一个螺杆被称为主动螺杆，另一个被称为从动螺杆。

主动螺杆通过电机的驱动转动，而从动螺杆则靠主动螺杆的转动而滚动。

主动螺杆的转动方向与从动螺杆的转动方向相反，从而完成气体的吸入、压缩和排出过程。

在螺杆压缩机中，两个螺杆的外表面都有相应的压缩腔，这些压缩腔会随着螺杆的转动而逐渐变小。

当两个螺杆开始运转时，气体从吸气口进入到压缩腔中。

随着主动螺杆的旋转，气体被推至从动螺杆的压缩腔中，并且气体的压力随之增大。

在螺杆的逐渐收缩的压缩腔中，气体被压缩并逐渐增加其温度和压力。

在螺杆压缩机中，高温的气体需要通过冷却系统进行冷却，以保证压缩机的稳定运行。

通过冷却系统，气体中的热量会被转移，并且压缩机可以继续进行气体的压缩工作。

经过冷却的气体继续被推至下一个螺杆的压缩腔，进一步增加压力、温度。

最终，气体通过排气口排出螺杆压缩机，完成了整个工作循环。

螺杆压缩机的主要构造由两个螺杆、压缩腔、吸气口、排气口以及冷却系统等组成。

螺杆是螺杆压缩机最关键的部件，其精确的啮合和密封性能直接影响着压缩机的工作效率和稳定性。

压缩腔是气体的压缩空间，其大小和几何形状决定了压缩机的排气量和压缩比。

吸气口和排气口分别用于气体的吸入和排出，而冷却系统则保证了压缩机的正常运行。

螺杆压缩机在工业应用中具有许多优势。

首先，螺杆压缩机具有高效率和低能耗的特点。

其采用双螺杆设计，复杂的运转机构使得其能够在相对较低功率下产生较高的压缩效果，从而降低了能源消耗。

其次，螺杆压缩机具有稳定的运行特性。

由于螺杆的旋转运动非常平稳，压力脉动较小，从而降低了机器的振动和噪音。

此外，螺杆压缩机还具有紧凑的结构设计，占用空间较小，适用于各种场景。

单机双级螺杆式压缩机国标概述及解释说明1. 引言概述：本文旨在对单机双级螺杆式压缩机国标进行全面的概述和解释说明。

单机双级螺杆式压缩机作为一种重要的工业设备，在许多领域有广泛的应用，特别是在空气压缩机领域具有重要地位。

因此，对其国家标准的认识和理解具有关键意义。

文章结构：本文分为四个部分进行论述，以便更好地阐述单机双级螺杆式压缩机国标的相关内容。

首先，在引言部分我们将对文章整体结构进行简要介绍；然后，在正文部分我们将详细探讨单机双级螺杆式压缩机的基本原理、特点以及工作过程；接着，在解释说明部分我们将解读国标对该类设备的要求，并对其中涉及到的相关术语进行解释；最后，在结论部分我们将总结单机双级螺杆式压缩机国标的重要性和应用价值，并展望未来发展趋势和研究方向。

目的：通过本文的撰写，旨在帮助读者深入了解并掌握单机双级螺杆式压缩机国标的相关知识。

同时，通过阐述该设备的基本原理、特点和工作过程，以及国标对其要求和指导意见的解释，期望读者能够更好地理解和应用这一技术标准，并为未来研究和发展提供参考。

2. 正文：2.1 单机双级螺杆式压缩机基本原理单机双级螺杆式压缩机是一种常见的压缩机类型，它采用了螺杆作为主要工作元件。

其基本原理是通过两个相互啮合的螺杆来实现气体的吸入、压缩和排出。

螺杆在转动过程中，气体被随着螺杆的转动而逐渐推进并压缩，最终达到所需的高压状态。

2.2 单机双级螺杆式压缩机的特点单机双级螺杆式压缩机具有以下几个特点：首先，它具有较高的工作效率和稳定性。

由于采用双级压缩方式，该类型的压缩机能够更有效地提高气体的压缩比，并且在运行过程中表现出较高的稳定性。

其次，该类型的压缩机可以灵活调节输出流量和工作参数。

通过对驱动电机的调节以及其他控制手段，可以方便地实现对输出流量和各项运行参数（如温度、压力等）进行调整。

此外，单机双级螺杆式压缩机具有较小的体积和噪音。

相比于其他类型的压缩机，它在结构设计上更为紧凑，能够更好地满足空间限制条件，并且由于减少了部分传动装置和摩擦件的使用，其运行过程中噪音较小。

螺杆压缩机的工作原理
螺杆压缩机是一种常用的压缩机类型，其工作原理是通过两个螺杆轴（一个主轴和一个从轴）的互相啮合来实现气体的压缩。

具体工作原理如下：
1. 气体进气：气体通过压缩机的吸气口进入螺杆压缩机。

在进气过程中，气体的体积逐渐减小，使气体内部的压力增加。

2. 螺杆啮合：进气后的气体被螺杆压缩机中的主轴和从轴啮合的螺纹之间所夹带。

主轴和从轴上的螺纹沿着螺杆的轴向逐渐收紧，使气体被逐渐压缩。

3. 压缩过程：在主轴和从轴的转动下，气体被推向螺杆压缩机的出气口。

在这个过程中，气体的体积不断减小，压力不断增加。

4. 排气：当气体达到所需压缩比后，通过出气口将已经压缩的气体排出压缩机。

此时，气体的压力较之前进气时明显增加。

螺杆压缩机通过螺杆的旋转运动实现气体的压缩。

相较于其他压缩机类型，螺杆压缩机具有结构简单、运行平稳、振动小、噪音低以及能耗低的优点，因此广泛应用于许多领域，如空调、冷库、压缩空气系统等。

螺杆压缩机制冷原理
螺杆压缩机是一种常用于制冷系统中的压缩机，其工作原理如下：
1. 压缩腔：螺杆压缩机由一个固定螺杆和一个可旋转螺杆组成，两个螺杆的螺线互为对侧但不相切。

它们之间的间隙称为压缩腔。

当两个螺杆一起旋转时，使得压缩腔的体积逐渐变小。

2. 吸气：在压缩机启动时，可旋转螺杆与固定螺杆之间的间隙会形成一个吸气腔。

随着旋转，吸气腔与压力较低的外部环境相连，气体从外部自然吸入吸气腔中。

3. 压缩：当可旋转螺杆继续旋转，吸气腔会逐渐封闭并使其体积减小，从而将气体压缩到更高的压力。

4. 排气：在压缩完成后，可旋转螺杆与固定螺杆之间的间隙形成一个排气腔。

此时，气体被推入此排气腔，并随着螺杆旋转逐渐被排出系统。

5. 循环：上述步骤会循环进行，使得气体不断被吸入、压缩和排出系统。

这样，通过不断循环便可以实现制冷效果。

螺杆压缩机制冷原理简单明了，其主要通过压缩气体来提升气体的压力和温度，并通过不断循环将热量从制冷区域排出，从而实现冷却效果。

螺杆式空气压缩机是一种常见的空气压缩设备，常用于工业生产和制造过程中。

它通过螺杆的旋转运动，将空气吸入并压缩，然后输出高压空气。

在这篇文章中，将详细介绍螺杆式空气压缩机的工作原理。

一、工作原理概述1. 空气吸入阶段螺杆式空气压缩机的工作原理类似于双螺杆泵。

空气通过吸气过滤器被引入压缩机内部。

螺杆通过旋转将空气吸入螺杆之间的空隙中。

在这个阶段，空气被逐渐压缩为高压空气。

2. 空气压缩阶段随着螺杆的旋转，空气被推入螺杆的不断缩小的空间中，这样可以使空气逐渐被压缩。

通过不断的旋转和压缩，空气的压力和温度在螺杆内部逐渐增加。

3. 空气排放阶段压缩好的空气通过出口管道被排放出来。

这时，压缩机内部的压力会随之降低，然后重复上述的吸气-压缩-排放的工作循环。

二、具体工作原理分析1. 双螺杆的配合螺杆式空气压缩机通常由两个螺杆组成，分别为主动螺杆和被动螺杆。

这两个螺杆通过对啮合，形成一定的螺旋线，使空气在两个螺杆之间被压缩。

2. 空气密封为了保证工作的高效和安全，螺杆式空气压缩机内部有着非常严格的空气密封要求。

通常在螺杆与外壳之间会设置密封垫，以避免空气泄漏。

3. 过滤净化在空气压缩过程中，空气中会携带一定的杂质和水分。

在空气吸入阶段，通常会设置过滤器进行过滤和净化处理，以保证输出的高压空气的质量。

4. 冷却系统由于压缩过程会产生大量的热量，螺杆式空气压缩机内部通常会设置冷却系统，进行空气冷却和降温，以避免过热而造成设备损坏。

5. 控制系统为了确保设备的稳定工作和高效运行，螺杆式空气压缩机通常会配备智能控制系统。

这种控制系统可以对设备的各项参数进行实时监测和调整，以满足不同工况下的需求。

三、应用领域螺杆式空气压缩机由于其高效、稳定和可靠的特性，被广泛应用于各个领域。

比如制造业中的汽车制造、机械加工、食品加工等环节；建筑业中的混凝土喷射、隧道施工等工程；以及化工、医药、电子等行业中的生产制造过程。

总结：螺杆式空气压缩机以其独特的工作原理和卓越的性能，在各个领域的应用中发挥着重要作用。

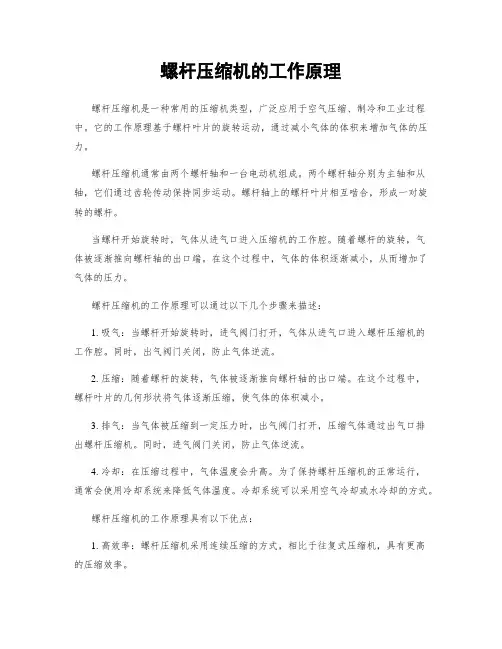

螺杆压缩机的工作原理螺杆压缩机是一种常用的压缩机类型，广泛应用于空气压缩、制冷和工业过程中。

它的工作原理基于螺杆叶片的旋转运动，通过减小气体的体积来增加气体的压力。

螺杆压缩机通常由两个螺杆轴和一台电动机组成。

两个螺杆轴分别为主轴和从轴，它们通过齿轮传动保持同步运动。

螺杆轴上的螺杆叶片相互啮合，形成一对旋转的螺杆。

当螺杆开始旋转时，气体从进气口进入压缩机的工作腔。

随着螺杆的旋转，气体被逐渐推向螺杆轴的出口端。

在这个过程中，气体的体积逐渐减小，从而增加了气体的压力。

螺杆压缩机的工作原理可以通过以下几个步骤来描述：1. 吸气：当螺杆开始旋转时，进气阀门打开，气体从进气口进入螺杆压缩机的工作腔。

同时，出气阀门关闭，防止气体逆流。

2. 压缩：随着螺杆的旋转，气体被逐渐推向螺杆轴的出口端。

在这个过程中，螺杆叶片的几何形状将气体逐渐压缩，使气体的体积减小。

3. 排气：当气体被压缩到一定压力时，出气阀门打开，压缩气体通过出气口排出螺杆压缩机。

同时，进气阀门关闭，防止气体逆流。

4. 冷却：在压缩过程中，气体温度会升高。

为了保持螺杆压缩机的正常运行，通常会使用冷却系统来降低气体温度。

冷却系统可以采用空气冷却或水冷却的方式。

螺杆压缩机的工作原理具有以下优点：1. 高效率：螺杆压缩机采用连续压缩的方式，相比于往复式压缩机，具有更高的压缩效率。

2. 低噪音：螺杆压缩机的运转平稳，噪音较小，适用于对噪音要求较高的场合。

3. 高可靠性：螺杆压缩机结构简单，零部件少，故障率低，维护成本较低。

4. 连续运行：螺杆压缩机可以连续运行，适用于需要长时间运行的应用场合。

总之，螺杆压缩机通过螺杆叶片的旋转运动实现气体的压缩，具有高效率、低噪音和高可靠性等优点。

它在空气压缩、制冷和工业过程中起着重要作用。

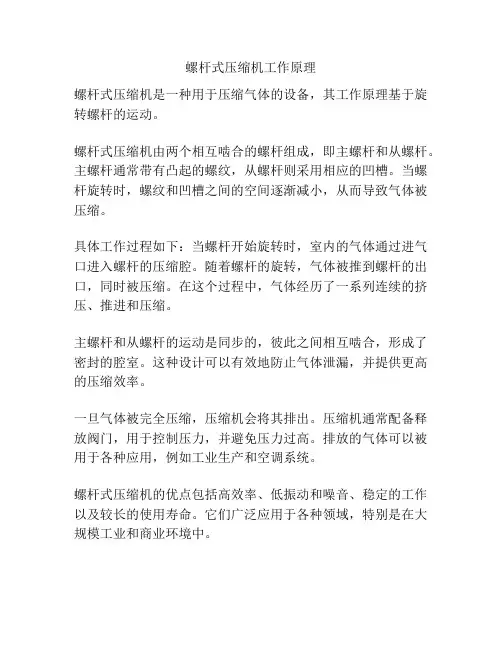

螺杆式压缩机工作原理
螺杆式压缩机是一种用于压缩气体的设备，其工作原理基于旋转螺杆的运动。

螺杆式压缩机由两个相互啮合的螺杆组成，即主螺杆和从螺杆。

主螺杆通常带有凸起的螺纹，从螺杆则采用相应的凹槽。

当螺杆旋转时，螺纹和凹槽之间的空间逐渐减小，从而导致气体被压缩。

具体工作过程如下：当螺杆开始旋转时，室内的气体通过进气口进入螺杆的压缩腔。

随着螺杆的旋转，气体被推到螺杆的出口，同时被压缩。

在这个过程中，气体经历了一系列连续的挤压、推进和压缩。

主螺杆和从螺杆的运动是同步的，彼此之间相互啮合，形成了密封的腔室。

这种设计可以有效地防止气体泄漏，并提供更高的压缩效率。

一旦气体被完全压缩，压缩机会将其排出。

压缩机通常配备释放阀门，用于控制压力，并避免压力过高。

排放的气体可以被用于各种应用，例如工业生产和空调系统。

螺杆式压缩机的优点包括高效率、低振动和噪音、稳定的工作以及较长的使用寿命。

它们广泛应用于各种领域，特别是在大规模工业和商业环境中。

螺杆式制冷压缩机原理
螺杆式制冷压缩机是一种常用于制冷和空调系统中的压缩机，其工作原理如下：
1. 压缩腔：螺杆式制冷压缩机由两个相互啮合的螺杆组成，一个为主螺杆，另一个为从螺杆。

两个螺杆的螺旋形状使得它们能够相互啮合，并形成一个闭合的压缩腔。

2. 吸气过程：在压缩机开始运行时，主螺杆和从螺杆开始旋转。

此时，螺杆啮合腔内的气体开始向进气口进入。

由于螺杆的螺旋形状，气体会被逐渐推送向压缩腔的出口。

3. 压缩过程：当气体被推送到压缩腔出口时，螺杆间的压缩腔体积逐渐减小。

这导致气体在压缩过程中被压缩和加热，使其压力和温度升高。

4. 排气过程：当气体被压缩到一定程度时，它通过压缩腔的出口被排出。

此时，气体已成为高温高压的工质。

5. 冷却过程：为了降低工质的温度，压缩机需要进行冷却。

通常，冷却通过管道和冷却介质进行。

冷却介质将吸收工质的热量，并将其传递给外部环境（空气、水等）。

6. 循环过程：完成一次压缩后，螺杆式制冷压缩机会继续循环进行吸气、压缩、排气和冷却等阶段，以保持系统的稳定运行。

总结：螺杆式制冷压缩机利用螺杆结构的旋转运动，通过吸气、
压缩、排气和冷却等过程，将气体压缩和加热，最终排出高温高压的工质以完成制冷任务。

螺杆式压缩机原理
螺杆式压缩机是一种能够将气体或蒸气压缩成高压的设备。

它主要由两根螺旋叶片（即螺杆）和壳体构成。

当压缩机工作时，两根螺杆同时旋转，一个是主螺杆，另一个是从螺杆。

在旋转的过程中，两根螺杆的螺纹的齿与齿之间形成了一系列的密封工作腔。

当气体或蒸汽进入这些工作腔时，由于螺杆的旋转，螺杆的螺纹齿将气体或蒸汽从进气端逐渐向出气端移动。

在这个过程中，气体或蒸汽被压缩，并且随着螺杆的旋转继续被推送到出气端。

螺杆式压缩机的压缩过程是通过改变工作腔体积来实现的。

当两个螺杆旋转时，工作腔随之移动，工作腔的体积逐渐减小，导致内部气体或蒸汽的压力增加。

随着螺杆继续旋转，工作腔的体积再次逐渐增大，此时又会出现一个新的工作腔，从而开始下一个压缩循环。

螺杆式压缩机的优点在于能够实现连续、平稳的压缩过程，具有较高的效率和较小的振动。

它通常用于空气压缩、空调和制冷领域，因为它可以实现较大的气体体积流量和较高的压缩比。

同时，由于螺杆式压缩机的结构相对简单，维护和操作也比较方便。

螺杆压缩机的工作原理螺杆压缩机是一种常见的压缩机类型，广泛应用于工业领域中的气体压缩和处理过程中。

它通过螺杆的旋转运动将气体压缩并提高其压力，从而实现气体的压缩和加工。

螺杆压缩机的主要工作原理是基于螺杆的运动和容积减小的原理。

一般来说，螺杆压缩机由两个螺杆组成，分别为主螺杆和从螺杆。

主螺杆通常为凸形，而从螺杆则为凹形。

这两个螺杆通过同步运动，在螺杆的工作室中形成一个密闭的容积。

当螺杆开始旋转时，气体被吸入螺杆的进气口，并随着螺杆的旋转逐渐被推入螺杆的工作室。

在螺杆的运动过程中，工作室的容积逐渐减小，从而使气体被压缩并提高其压力。

当螺杆旋转到一定位置时，压缩腔的出口打开，压缩气体被排出。

螺杆压缩机的工作原理可以通过以下几个步骤来描述：1. 吸气过程：螺杆开始旋转，气体通过进气口进入螺杆的工作室。

在这个过程中，气体被逐渐推入螺杆的工作室，并且容积逐渐减小。

2. 压缩过程：随着螺杆的旋转，气体在工作室中被进一步压缩。

螺杆的凸形和凹形使得气体被压缩并提高其压力。

3. 排气过程：当螺杆旋转到一定位置时，压缩腔的出口打开，压缩气体被排出。

这样，气体的压力得到了提高，并且达到了所需的工作压力。

螺杆压缩机的工作原理具有以下几个特点：1. 高效性：由于螺杆的设计和运动方式，螺杆压缩机能够以较高的效率进行气体压缩。

相比于其他类型的压缩机，螺杆压缩机在能耗方面表现更为出色。

2. 连续性：螺杆压缩机的工作过程是连续进行的，可以实现持续的气体压缩和处理。

这使得螺杆压缩机在需要长时间运行的工业应用中非常受欢迎。

3. 低噪音：螺杆压缩机的工作过程相对较为平稳，噪音较低。

这对于需要在噪音敏感环境中工作的应用来说是非常重要的。

4. 多功能性：螺杆压缩机可以用于压缩各种气体，包括空气、天然气、工业气体等。

这使得螺杆压缩机具有广泛的应用领域。

总结起来，螺杆压缩机的工作原理是通过螺杆的旋转运动将气体压缩并提高其压力。

它具有高效性、连续性、低噪音和多功能性等特点，广泛应用于工业领域中的气体压缩和处理过程中。
