s20油浸式变压器技术参数
S20油浸式变压器是一种常见的变压器类型，其技术参数主要包括额定电压、额定容量、额定频率、绕组材质、冷却方式等。

1. 额定电压：S20油浸式变压器的额定电压通常包括高压侧额定电压和低压侧额定电压。

高压侧指变压器输入端的电压，低压侧指变压器输出端的电压。

额定电压通常以伏特（V）为单位进行表示，如220 kV/10 kV。

2. 额定容量：S20油浸式变压器的额定容量即所能承载的最大功率。

其单位通常以千伏安（kVA）进行表示，如5000 kVA。

额定容量的大小与变压器绕组的设计和制造质量有关，通常由用户需求和供电网络要求决定。

3. 额定频率：S20油浸式变压器适用于特定的工频电网，其额定频率一般为50 Hz或60 Hz。

频率的选择应根据实际情况和国家标准进行。

4. 绕组材质：S20油浸式变压器的绕组通常采用高纯度电解铜或铝制成，以提高导电性和耐腐蚀性。

绕组的材质决定了变压器的导电性能和散热性能。

5. 冷却方式：S20油浸式变压器的冷却方式通常有自然冷却和强迫冷却两种。

自然冷却是指依靠油的循环和自然对流来散热，强迫冷却是通过风扇、冷却器等外部设备来增加空气流动，加快散热速度。

以上是S20油浸式变压器的一些常见技术参数，这些参数对于选择和使用油浸式变压器具有重要意义，可以根据实际需求进行选择和配置。

变压器常用的冷却方式有以下几种WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-变压器常用的冷却方式有以下几种： 1、油浸自冷(ONAN)； 2、油浸风冷(ONAF)； 3、强迫油循环风冷(OFAF)； 4、强迫油循环水冷(OFWF)； 5、强迫导向油循环风冷(ODAF)； 6、强迫导向油循环水冷ODWF)。

按变压器选用导则的要求，冷却方式的选择推荐如下： 1、油浸自冷 31500kVA及以下、35kV及以下的产品； 50000kVA及以下、产品。

2 、油浸风冷 12500kVA～63000kVA、35kV～110kV产品； 75000kVA以下、110kV产品； 40000kVA及以下、220kV产品。

3、强迫油循环风冷50000～90000kVA、220kV产品。

4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。

5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品； 120000kVA及以上、220kV产品； 330kV级及500kV级产品。

选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。

即使空载也不能长时间运行。

因此，应选择两个独立电源供使用。

选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。

电源应选择两个独立电源。

冷却方式的标志对于，冷却方式的标志按GB6450的规定。

对于，用四个字母顺序代号标志其冷却方式。

第一个字母表示与绕组接触的内部冷却介质：O矿物油或燃点不大于300。

C的合成绝缘液体；K燃点大于300。

C的绝缘液体；1燃点不可测出的绝缘液体。

注：燃点用“克利夫兰开口杯法”试验。

第二个字母表示内部冷却介质的循环方式：N流经冷却设备和绕组内部的油流是自然的热对流循环；F冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D冷却设备中的油流是强迫循环，（至少）在主要绕组内的油流是强迫导向循环。

变压器冷却方式变压器是电力系统中必不可少的设备之一，它起着将电力转换为适合传输和分配的电压的作用。

在运行过程中，变压器会产生大量的热量，如果不进行有效的散热，会导致设备过热、损坏甚至起火。

因此，选择合适的冷却方式对于变压器的正常运行至关重要。

本文将针对常见的变压器冷却方式进行讨论。

1. 自然风冷却自然风冷却是最常见也是最简单的一种冷却方式。

变压器通常安装在通风良好的地方，通过自然对流的方式进行散热。

变压器外壳设计有许多散热片，利用空气流动在散热片间产生对流热交换，将变压器内部产生的热量散发到空气中。

这种方式适用于小型变压器或者运行负载较小的情况。

2. 强制风冷却强制风冷却是在自然风冷却的基础上增加了风扇系统，通过强制对流来加速热量的散发。

一般情况下，变压器内部设置有风扇，它们可以通过空气对流将热量迅速从变压器内部带走。

这种冷却方式适用于中小型变压器，特别是在环境温度较高或变压器运行负荷较大的情况下，可以提高冷却效果，防止设备过热。

3. 油冷却油冷却方式是将变压器内部的绕组和铁芯完全浸泡在冷却油中，通过油的循环流动来吸收和散发热量。

这种方式具有较高的冷却效果，可以适应大功率变压器的散热需求。

冷却油通常是绝缘的，除了具有冷却功能之外，还能提高绝缘性能，保护变压器的安全运行。

4. 水冷却水冷却方式是采用水作为冷却介质，通过水的流动来带走变压器产生的热量。

水冷却方式具有较高的散热能力，可以适应大功率和超高压变压器的需求。

相比于油冷却方式，水冷却方式更加环保，可以实现循环利用。

但是水冷却系统的设计和维护成本较高，需要考虑到水的供应和排放问题。

5. 油-水混合冷却油-水混合冷却是将油冷却和水冷却两种方式相结合的一种冷却方式。

它的原理是通过冷却油和冷却水的热交换来实现散热效果。

在设计中，通常将油和水分别流过变压器内部的不同部位，以达到最佳的冷却效果。

这种冷却方式相对于单独采用油冷却或水冷却，能够提供更高的散热能力。

变压器的冷却方式有几种？各种冷却方式的特点是什么？
电力变压器常用的冷却方式一般分为三种：油浸自冷式、油浸风冷式、强迫油循环。

油浸自冷式就是以油的自然对流作用将热量带到油箱壁和散热管，然后依靠空气的对流传导将热量散发，它没有特制的冷却设备。

而油浸风冷式是在油浸自冷式的基础上，在油箱壁或散热管上加装风扇，利用吹风机帮助冷却。

加装风冷后可使变压器的容量增加30%～35%。

强迫油循环冷却方式，又分强油风冷和强油水冷两种。

它是把变压器中的油，利用油泵打入油冷却器后再复回油箱。

油冷却器做成容易散热的特殊形状，利用风扇吹风或循环水作冷却介质，把热量带走。

这种方式若把油的循环速度比自然对流时提高3倍，则变压器可增加容量30%。

第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。

变压器的冷却方法有几种？各类冷却方法的特点是什么？之羊若含玉创作电力变压器经常使用的冷却方法一般分为三种：油浸自冷式、油浸风冷式、强迫油循环.油浸自冷式就是以油的自然对流作用将热量带到油箱壁和散热管，然后依靠空气的对传播导将热量散发，它没有特制的冷却设备.而油浸风冷式是在油浸自冷式的基本上，在油箱壁或散热管上加装电扇，应用吹风机帮忙冷却.加装风冷后可使变压器的容量增加30%～35%.强迫油循环冷却方法，又分强油风冷和强油水冷两种.它是把变压器中的油，应用油泵打入油冷却器后再复回油箱.油冷却器做成容易散热的特殊形状，应用电扇吹风或循环水作冷却介质，把热量带走.这种方法若把油的循环速度比自然对流时提高3倍，则变压器可增加容量30%.什么叫变压器？变压器是一种用于电能转换的电器设备，它可以把一种电压、电流的交换电能转换成相同频率的另一种电压、电流的交换电能.变压器的主要部件有：(1)器身：包含铁芯，线圈、绝缘部件及引线.(2)调压装置：即分接开关，分为无载调压和有载调压装置.(3)油箱及冷却装置.(4)呵护装置：包含储油柜、油枕、防爆管、吸湿器、气体继电器、净油器和测温装置.(5)绝缘套管.变压器铭牌上的额定值暗示什么寄义？变压器的额定值是制造厂对变压器正常使用所作的划定，变压器在划定的额定值状态下运行，可以包管长期靠得住的工作，并且有优越的性能.其额定值包含以下几方面：(1)额定容量：是变压器在额定状态下的输出才能的包管值，单位用伏安(VA)、千伏安(kVA)或兆伏安(MVA)暗示，由于变压器有很高运行效率，通常原、副绕组的额定容量设计值相等.(2)额定电压：是指变压器空载时端电压的包管值，单位用伏(V)、千伏(kV)暗示.如不作特殊说明，额定电压系指线电压.(3)额定电流：是指额定容量和额定电压盘算出来的线电流，单位用安(A)暗示.(4)空载电流：变压器空载运行时激磁电流占额定电流的百分数.(5)短路损耗：一侧绕组短路，另一侧绕组施以电压使两侧绕组都达到额定电流时的有功损耗，单位以瓦(W)或千瓦(kW)暗示.(6)空载损耗：是指变压器在空载运行时的有功功率损失，单位以瓦(W)或千瓦(kW)暗示.(7)短路电压：也称阻抗电压，系指一侧绕组短路，另一侧绕组达到额定电流时所施加的电压与额定电压的百分比.(8)衔接组别：暗示原、副绕组的衔接方法及线电压之间的相位差，以时钟暗示.经常使用变压器有哪些种类？各有什么特点？一般经常使用变压器的分类可归纳如下：(1)按相数分：1)单相变压器：用于单相负荷和三相变压器组.2)三相变压器：用于三相系统的升、降电压.(2)按冷却方法分：1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器.2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等.(3)按用途分：1)电力变压器：用于输配电系统的升、降电压.2)仪用变压器：如电压互感器、电流互感器、用于丈量仪表和继电呵护装置.3)试验变压器：能产生高压，对电气设备进行高压试验.4)特种变压器：如电炉变压器、整流变压器、调剂变压器等.(4)按绕组形式分：1)双绕组变压器：用于衔接电力系统中的两个电压等级.2)三绕组变压器：一般用于电力系统区域变电站中，衔接三个电压等级.3)自耦变电器：用于衔接不合电压的电力系统.也可做为普通的升压或降后变压器用.(5)按铁芯形式分：1)芯式变压器：用于高压的电力变压器.2)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器.发电机受潮时，如何进行干燥处理？发电机在进行当场干燥时，一定要做好需要的保温和现场平安措施，具体措施如下：(1)如果干燥现场温度较低，可以用帆布将发电机罩起来，需要时还可用热风或无明火的电器装置将周围空气温度提高.(2)干燥时所用的导线绝缘应优越，并应防止高温损坏导线绝缘.(3)现场应备有需要的灭火器具，并应清除所有易燃物.(4)干燥时，应严格监督和掌握干燥温度，不该超出限额.干燥时，发电机遍地的温度限额为：(1)用温度计丈量定子绕组概况温度为85℃.(2)在最热点用温度计丈量定子铁芯温度为90℃.(3)用电阻法丈量转子绕组平均温度应低于120～130℃.干燥时间的长短由发电机的容量、受潮程度和现场条件所决议，一般预热到65～70℃的时间不得少12～30小时，全部干燥时间不低于70小时.在干燥进程中、要准时记载绝缘电阻、绕组温度、排出空气温度、铁芯温度的数值，并绘制出定子温度和绝缘电阻的变更曲线，受潮绕组在干燥初期，由于潮气蒸发的影响，绝缘电阻显著下降，随着干燥时间的增加，绝缘电阻便逐渐升高，最后在一定温度下，稳定在一定命值不变.若温度不变，且再经3～5小时后绝缘电阻及吸收比也不变.用摇表丈量转子的绝缘电阻大于1MΩ时，则可认为干燥工作停止.发电机在现场干燥时，多采取以下几种办法：(1)定子铁损干燥法：此法是干燥发电机最罕有的办法.在定子线圈铁芯上绕上励磁线圈，并通入380V的交换电，使定子产生磁通依靠其铁损来干燥定子.(2)直流电源加热法：转子干燥多用此法.向转子线圈通入直流电，应用铜损所产生的热量加热转子绕组.(3)短路电流干燥法：采取此法，需将发电机定子绕组出口处三相短路，然后使发电机组在额定转速运转，通过调节励磁电流，使定子绕组电流随之上升、应用发电机自身电流所产生的热量，对绕组进行干燥.运行中的发电机频率过低将对发电机有什么影响？正常运行中的发电机，其频率误差应在额定值的±0.2周/秒规模之内，当运行中的发电机频率低于此规模时，将对发电机有下列影响：(1)由于频率下降，致使发电机转子转速下降，导致发电机两头电扇鼓风的风压下降，所以风量削减，导致发电机定、转子线圈和铁芯的温度升高.(2)由于频率下降时，发电机的端电压也将随之下降，要想维持端电压正常水平、则必须增大转子励磁电流，转子电流增大以后，将使转子和励磁绕组的温度增高.运行中的发电机，当转子绕组产生两点接地故障时，会出现哪些现象？为什么？当运行中的发电机转子绕组产生两点接地故障时，将出现下列现象：(1)励磁电流突然增大.(2)功率因数增高甚至进相.(3)定子电流增大，电压下降.(4)转子产生激烈振动等现象产生以上现象的原因，主要有以下几点：(1)由于转子绕组两点接地后.转子接地点之间的绕组将被短路，这就使绕组直流电阻减小，所以励磁电流增大.(2)若绕组被短路的匝数较多，则主磁通将大量削减，致使发电机向电网输送的无功功率迅速下降，致使发电机的功率因数增高，甚至进相，同时，也将可能引起定子电流增大.(3)由于转子部分绕组短路，破坏了发电机的磁路平衡，所以将引起发电机产生激烈的振动.发电机在运行中失磁是什么原因引起的？失磁后配电盘上的表计都有什么反应？发电机在运行中突然失磁的主要原因是由于励磁回路断路引起的.造成励磁回路断路有以下原因：(1)灭磁开关受振动而跳闸.(2)磁场变阻器接触不良.(3)励磁机磁场线圈断线.(4)整流子严重冒火或自动电压调剂器故障.当发电机失磁后，配电盘上各表计将出现以下现象：(1)转子励磁电流突然变成零或接近于零.(2)励磁电压接近于零.(3)发电机电压和母线电压比原来降价.(4)定子电流表指示升高.(5)功率因数表指示进相.(6)无功功率表指示负值.有哪些原因可以或许造成发电机定子绕组在运行中损坏？造成发电机定子绕组在运行中损坏的原因主要有以下几点：(1)由于定子绝缘老化、受潮或局部有缺陷造成定子绝缘在运行电压或过电压下被击穿.(2)由于定子接头过热或铁芯局部过热造成定子绕组绝缘烧毁引起绝缘击穿.(3)突然短路的电动力造成绝缘损坏.(4)由于运行中转子零件飞出或端部固定零件脱落等引起绝缘损坏.发电机振荡失步将出现哪些现象?怎样处理?发电机振荡失步将出现下列现象：(1)定子电流超出正常值，电流表指针将激烈地撞挡.(2)定子电压表的指针将快速摆动.(3)有功功率表指针在表盘整个刻度盘上摆动.(4)转子电流表指针在正常值邻近快速摆动.(5)发电机发出鸣啼声，且啼声的变更与仪表指针的摆动频率相对应.(6)其他并列运行的发电机的仪表也有相应的摆动发电机振荡失去同步时，值班人员应注意①要通过增加励磁电流来产生恢复同步的条件；②要适当地调剂该机的负荷，以帮忙恢复同步；③当整个电厂与系统失去同步时，该电厂的所有发电机都将产生振荡，除设法增加每台发电机的励磁电流外，在无法恢复同步的情况下，为使发电机免遭持续电流的损害，应按规程划定，在2分钟后将电厂与系统解列.同步发电机有哪些内部损耗？同步发电机的内部损耗主要包含铁损、铜损、机械损耗及附加损耗等四部分.。

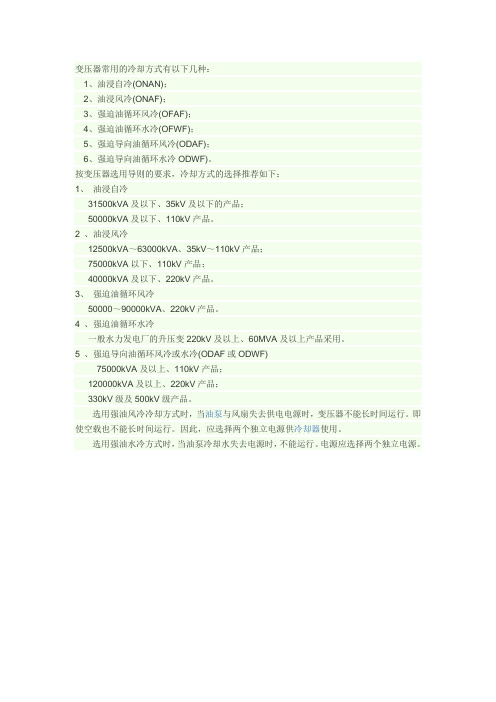

变压器常用的冷却方式有以下几种：
1、油浸自冷(ONAN)；
2、油浸风冷(ONAF)；
3、强迫油循环风冷(OFAF)；
4、强迫油循环水冷(OFWF)；
5、强迫导向油循环风冷(ODAF)；
6、强迫导向油循环水冷ODWF)。

按变压器选用导则的要求，冷却方式的选择推荐如下：
1、油浸自冷
31500kVA及以下、35kV及以下的产品；
50000kVA及以下、110kV产品。

2 、油浸风冷
12500kVA～63000kVA、35kV～110kV产品；
75000kVA以下、110kV产品；
40000kVA及以下、220kV产品。

3、强迫油循环风冷
50000～90000kVA、220kV产品。

4 、强迫油循环水冷
一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。

5 、强迫导向油循环风冷或水冷(ODAF或ODWF)
75000kVA及以上、110kV产品；
120000kVA及以上、220kV产品；
330kV级及500kV级产品。

选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。

即使空载也不能长时间运行。

因此，应选择两个独立电源供冷却器使用。

选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。

电源应选择两个独立电源。

220kv～750kv油浸式电力变压器使用技术条件220kV～750kV油浸式电力变压器使用技术条件1. 介绍•油浸式电力变压器是电力系统中的重要设备，用于变换电压级别以在输电和配电中实现能量传输和分配。

2. 技术规范•油浸式电力变压器使用技术条件一般遵循以下规范：–额定电压： 220kV～750kV–额定频率： 50Hz或60Hz–额定电流：根据系统负荷需求确定–绕组接线：可选为△接法、Y接法或其他特殊接法–冷却方式：可选为自然冷却、强迫冷却或液体循环冷却3. 技术参数•油浸式电力变压器的使用技术条件还涉及以下参数：额定容量•取决于系统负荷需求，常见额定容量为1000kVA、2000kVA、5000kVA等。

•短路阻抗是衡量变压器耐受短路电流能力的重要指标。

一般要求短路阻抗不低于额定电流的5-8%。

额定电压比•根据系统需要，变压器的额定电压比需要与系统电压匹配。

空载损耗和负载损耗•空载损耗是在变压器没有负载时的功率损耗，负载损耗是在变压器满负载时的功率损耗。

绝缘等级•绝缘等级是指变压器绕组和绝缘材料的耐压能力。

常见的绝缘等级有F级、H级等。

4. 使用要求•在使用油浸式电力变压器时，需要特别注意以下要求：安装要求•变压器的安装应符合相关技术规范和安全要求，同时需要考虑良好的通风和排热条件。

维护保养•变压器的维护保养包括定期检查油位、油质、绝缘状况和冷却系统等，确保其正常运行和寿命。

•通过遵守油浸式电力变压器的使用技术条件和要求，可以确保其稳定可靠地工作，提高电力系统的传输和分配效率。

注意：本文章为AI生成内容，所提供内容仅供参考。

6. 设备标准•油浸式电力变压器的设备标准需要符合相关国家或地区的规定和标准，包括但不限于：国际电工委员会（IEC）标准•IEC是国际电工领域的标准制定组织，制定了许多与油浸式电力变压器有关的标准，如IEC 60076系列。

国家标准•不同国家也针对油浸式电力变压器制定了相应的标准，例如中国国家标准GB 1094和GB/T 6451等。

变压器是选干式还是油浸的选择变压器是选择油浸式的还是干式变压器，主要还是看用户需求和实际情况决定的。

我们一般说干式变压器和油浸式变压器，主要还是因为电力变压器的冷却方式不同，干式变压器的冷却方式采用的是空气冷却，油浸式变压器的冷却方式通常采用油浸自冷式、油浸风冷式和强迫油循环三种之一。

干式变压器适用于防火要求高的地方，如住宅楼，写字楼，办公室、停车场、车站、学校等地。

而油浸式变压器主要适用于室外、环境相对恶劣的地方，比如需要防水的地方、杆上、室外等地。

所以如果您需要小区安装变压器的话，对变压器防水要求不高，对变压器的噪音有较高要求的话，这时候选择干式变压器就比较合理。

而如果需要把变压器安装在室外杆上作为路灯照明变压器的话，这是就要选择油浸式变压器了。

接下来我们看看干式变压器与油浸式变压器有什么区别，最大的区别还是变压器里面有没有油;1、从外观上看，封装形式不同，干式变压器能直接看到铁芯和线圈，而油式变压器只能看到变压器的外壳;2、引线形式不一样，干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管;3、容量及电压不同，干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10KV以下，也有个别做到35KV电压等级的;而油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压;我国正在建设的特高压1000KV试验线路，采用的一定是油式变压器;4、绝缘和散热不一样，干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却，而油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器(片)上进行散热;5、从应用场所上说，干式变压器大多应用在需要”防火、防爆”的场所，一般大型建筑、高层建筑上易采用;而油式变压器由于出后可能有油喷出或泄漏，造成火灾，大多应用在室外，且有场地挖设事故油池的场所;6、对负荷的承受能力不同，一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好;7、造价不一样，对同容量变压器来说，干式变压器的采购价格比油式变压器价格要高。

变压器油浸与干式变压器是电力系统中常用的设备，用于变换电压、调节电能的传输和分配。

在变压器的设计中，冷却方式是一个重要的考虑因素。

油浸和干式是常见的两种变压器冷却方式。

一、油浸变压器油浸变压器是指将变压器的线圈和铁芯完全浸泡在绝缘油中的一种冷却方式。

它的工作原理是通过绝缘油的冷却和绝缘作用来保证变压器的正常运行。

油浸变压器具有以下特点：1. 冷却效果好：绝缘油可以吸收和传导变压器产生的热量，通过油的自然循环和冷却装置来散发热量，保证变压器的正常运行。

2. 绝缘性能优秀：绝缘油具有很好的电绝缘性能，可以有效地防止电弧和放电现象的发生，保护变压器的安全运行。

3. 寿命长：油浸变压器的绝缘系统经过了严格的处理和测试，具有较长的使用寿命。

二、干式变压器干式变压器是指将变压器的线圈和铁芯暴露在空气中的一种冷却方式。

它的工作原理是通过空气对变压器的线圈和铁芯进行冷却，保证变压器的正常运行。

干式变压器具有以下特点：1. 防火性能好：因为没有绝缘油的存在，干式变压器在遇到短路等异常情况时，不会发生油污燃烧和爆炸的危险，具有较好的防火性能。

2. 维护成本低：干式变压器不需要进行油的监测和更换，减少了维护的成本和工作量。

3. 体积小：相比于油浸变压器，干式变压器的体积较小，可以在空间有限的场所使用。

三、选择合适的冷却方式在选择变压器的冷却方式时，需要根据具体的使用条件和需求来决定。

一般来说，油浸变压器适用于大型变压器和长时间连续运行的场合，由于它的冷却效果好和绝缘性能优秀，可以有效地保护变压器的安全运行。

而干式变压器适用于小型变压器和需要经常搬迁的场合，由于它的防火性能好和维护成本低，可以提供更大的灵活性和便利性。

四、结语变压器的冷却方式对于变压器的运行稳定性和安全性影响很大。

无论是油浸变压器还是干式变压器，都有各自的优势和适用场合。

在选择变压器时，需要根据实际需求综合考虑各种因素，选择合适的冷却方式，以确保变压器的正常运行。

油浸式变压器选型手册全文共四篇示例，供读者参考第一篇示例：油浸式变压器是电力系统中常用的一种电力变压设备，广泛应用于工矿企业、住宅小区、大型商业综合体等场所。

它具有功率大、效率高、体积小、运行可靠等优点，是电力系统中不可或缺的重要设备之一。

正确选择合适的油浸式变压器对电力系统的安全稳定运行至关重要。

本手册旨在指导用户如何正确选型油浸式变压器，确保设备性能与使用需求匹配，同时提高设备的运行效率和寿命。

一、油浸式变压器的基本概念油浸式变压器是将绕组和铁芯浸泡在绝缘油中的变压器，通过油的冷却和绝缘作用来确保设备的安全运行。

它主要由铁芯、绕组、油箱、绝缘油和相关附件组成。

铁芯是变压器的主要传感部件，用于传导磁通，提高变压器的效率；绕组是变压器的电气传感部件，用于变压和传输电能；油箱用于容纳绕组和铁芯，同时提供绝缘油的冷却和绝缘功能；绝缘油起到散热、绝缘和灭弧的作用，确保变压器的安全运行。

1.变压器额定容量：变压器额定容量是指变压器在标称条件下能够输出的最大功率，通常以千伏安（kVA）为单位。

正确选择变压器的额定容量是确保设备运行稳定的重要因素，过小将导致设备过载，过大则会影响效率。

1.根据使用环境选择变压器结构形式，通常有干式变压器和油浸式变压器两种。

干式变压器适用于室内场所，无油漏问题，安全可靠；油浸式变压器适用于室外场所，具有散热性能好、运行可靠等优点。

2.根据负载特性选择变压器类型，通常有三相变压器和单相变压器两种。

三相变压器适用于负载平衡的场合，单相变压器适用于负载不平衡的场合。

3.根据负载容量选择变压器额定容量，确保变压器在满载运行时不超过额定容量的百分比，以提高设备的运行效率和寿命。

4.根据负载功率因数选择变压器短时耐受电流，确保设备在瞬时负载变化时不会发生过载或损坏。

5.根据使用环境和运行要求选择变压器温升限制和绝缘等级，确保设备在恶劣环境下也能够安全运行。

四、油浸式变压器的使用与维护1.正确安装变压器，确保设备接地可靠、绝缘良好，同时保持变压器周围通风良好，防止设备过热影响运行。
