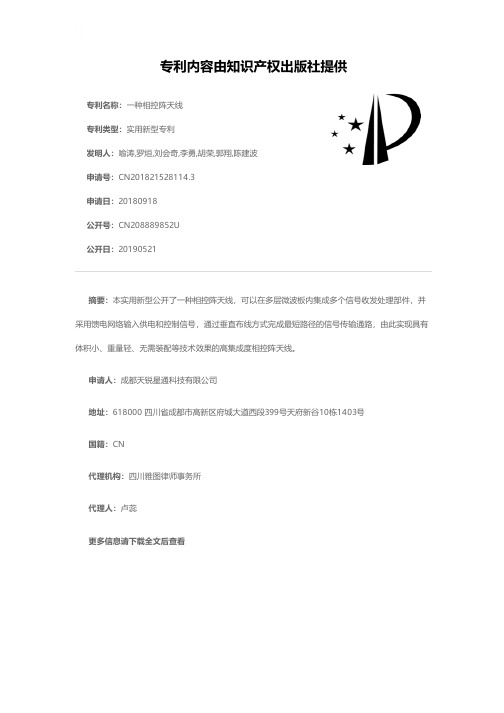

专利名称：一种相控阵天线
专利类型：实用新型专利
发明人：喻涛,罗烜,刘会奇,李勇,胡荣,郭翔,陈建波申请号：CN201821528114.3
申请日：20180918
公开号：CN208889852U
公开日：
20190521
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种相控阵天线，可以在多层微波板内集成多个信号收发处理部件，并采用馈电网络输入供电和控制信号，通过垂直布线方式完成最短路径的信号传输通路，由此实现具有体积小、重量轻、无需装配等技术效果的高集成度相控阵天线。
申请人：成都天锐星通科技有限公司
地址：618000 四川省成都市高新区府城大道西段399号天府新谷10栋1403号
国籍：CN
代理机构：四川雅图律师事务所
代理人：卢蕊
更多信息请下载全文后查看。
![一种相控阵天线及相控阵雷达[发明专利]](https://img.taocdn.com/s1/m/960897b6ed3a87c24028915f804d2b160b4e8668.png)

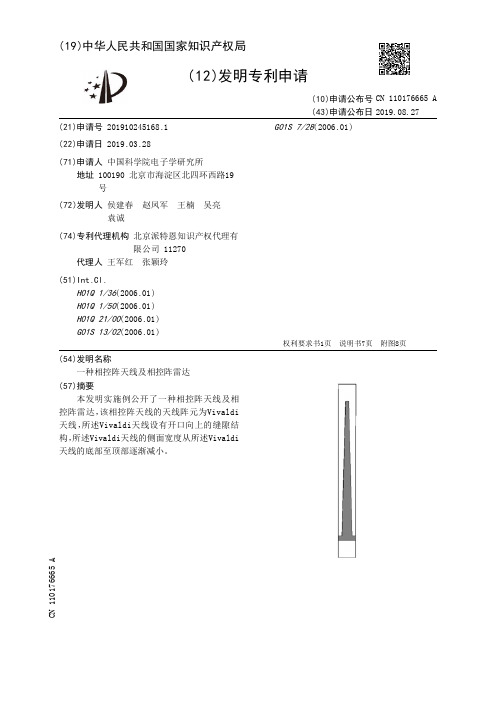

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910245168.1(22)申请日 2019.03.28(71)申请人 中国科学院电子学研究所地址 100190 北京市海淀区北四环西路19号(72)发明人 侯建春 赵凤军 王楠 吴亮 袁诚 (74)专利代理机构 北京派特恩知识产权代理有限公司 11270代理人 王军红 张颖玲(51)Int.Cl.H01Q 1/36(2006.01)H01Q 1/50(2006.01)H01Q 21/00(2006.01)G01S 13/02(2006.01)G01S 7/28(2006.01)(54)发明名称一种相控阵天线及相控阵雷达(57)摘要本发明实施例公开了一种相控阵天线及相控阵雷达，该相控阵天线的天线阵元为Vivaldi天线，所述Vivaldi天线设有开口向上的缝隙结构，所述Vivaldi天线的侧面宽度从所述Vivaldi天线的底部至顶部逐渐减小。
权利要求书1页 说明书7页 附图8页CN 110176665 A 2019.08.27C N 110176665A1.一种相控阵天线，其特征在于，所述相控阵天线的天线阵元为Vivaldi天线，所述Vivaldi天线设有开口向上的缝隙结构，所述Vivaldi天线的侧面宽度从所述Vivaldi天线的底部至顶部逐渐减小。
2.根据权利要求1所述的相控阵天线，其特征在于，所述Vivaldi天线的侧面包括下宽上窄的梯形。
3.根据权利要求2所述的相控阵天线，其特征在于，所述梯形为等腰梯形。
4.根据权利要求1所述的相控阵天线，其特征在于，所述缝隙结构的上部由相对于竖直方向的对称轴对称的两辐射臂形成，所述辐射臂对应的槽线满足指数函数曲线：z＝±(c 1e Rx +c 2)其中，(x 2，z 2)为单侧的所述槽线的顶端在所述Vivaldi天线的正面的投影坐标，(x 1，z 1)为所述单侧的所述槽线的底端在所述Vivaldi天线的正面的投影坐标，R为设定的所述槽线的曲率。
相控阵天线技术的应用及未来发展趋势无线通信技术是现代化社会的重要基础设施之一。
而天线作为无线通信的关键组件，具有决定性的影响。
一种新型的天线技术——相控阵天线技术，近年来受到越来越多的关注。
相控阵天线技术通过电子调节单元阵列，能够控制无线信号的发射和接收方向，实现空间波束形成。
本文将简要介绍相控阵天线技术的基本原理及其在各个领域的应用，并对未来发展趋势进行探讨。
一、相控阵技术的基本原理相控阵技术是基于线性阵列的理论基础，其核心思想是通过电调单元阵列控制波束方向和波前形状。
通过调整电器单元的相位、振幅和极化状态，从而实现波束形成，控制波向。
相控阵技术主要包括以下两个方面的工作：（1）阵列设计：通过制造适当指定大小阵列，并将其分成相等部分阵列，聚焦调制适当的电流、智能电磁波发射器、电磁波接受器，实现阵列辐射成若干区域的强信号，从而实现波束形成。
（2）相位控制：相控阵技术通过电路调节不同元件的相位，保证不同元件形成的波前合成为期望的波前。
具体方法为：在所有基本元件间安装数字相移器，对于信号到达每一个元件的时间，通过计算求解出需要对元件设置的相位差，以实现相位的调节，最终实现波束的控制。
二、相控阵技术的应用相控阵技术具有广泛的应用领域。
下面将简要介绍其在军事、民用通信和雷达系统等各个领域的应用。
1、军事相控阵技术已经广泛应用于军事领域中的雷达系统。
在军事应用领域中具有极为重要的意义。
相控阵雷达具有精准的定位和目标跟踪等优势，可以有效地识别和追踪敌人。
在海上防御领域中，相控阵技术可以用于发现敌方舰队的位置以及船舶编队等信息的探测。
2、民用通信相控阵天线技术在民用通信领域也有着广泛的应用。
无线通信是现代社会的重要组成部分，相控阵技术可以提高通信信号的传输质量，减少信息的暴露。
同时，相控阵技术可以大大提高通信网络的容量，使得更多的人能够享受到高品质的通信服务。
例如，在车载通信系统中，通过使用相控阵天线技术，可以有效提升车辆之间的通信效率和通信质量。
微波相控阵天线技术的研究与发展微波相控阵天线技术是一项关键的通信和雷达技术，其研究与发展一直备受关注。
本文将探讨微波相控阵天线技术的背景、原理、应用以及未来发展趋势。
1. 背景微波相控阵天线技术源于对雷达和通信系统性能的不断追求。
传统的固定方向天线存在着无法灵活调整波束方向的缺陷，而微波相控阵天线技术通过控制每个天线元件的相位和幅度，能够实现快速、灵活地改变波束方向和形状，从而提高了系统的性能和适应性。
2. 原理微波相控阵天线由大量微小的天线单元组成，这些单元可以独立调节相位和幅度。
通过精确控制每个单元的相位和幅度，可以形成特定方向和形状的波束。
相控阵天线的波束形成原理基于干涉理论和波束形成算法，通过合成多个单元的信号，使得波束能够聚焦在目标上，实现高精度的目标探测和跟踪。
3. 应用微波相控阵天线技术在军事、民用和航天领域有着广泛的应用。
在军事方面，相控阵雷达可以实现对多个目标的同时跟踪和定位，提高了战场信息的获取和处理能力；在民用通信领域，相控阵天线可以实现对移动通信用户的动态跟踪和波束赋形，提高了通信系统的容量和覆盖范围；在航天领域，相控阵天线被广泛应用于卫星通信和导航系统中，为空间信息的传输和定位提供了可靠的技术支持。
4. 发展趋势随着通信和雷达技术的不断发展，微波相控阵天线技术也在不断演进。
未来的发展趋势主要包括以下几个方面：- 高集成化：随着微电子技术和射频集成技术的进步，相控阵天线系统将越来越小型化、轻量化和高集成化，适应于更多的应用场景。
- 宽频段：未来的相控阵天线将具有更宽的工作频段，能够满足多种频段的通信和雷达需求，提高系统的灵活性和适用性。
- 多功能化：相控阵天线将具备更多的功能，如自适应波束形成、干涉成像、电子扫描等，实现更复杂的任务和应用。
- 智能化：相控阵天线系统将借助人工智能和自主学习算法，实现对环境和任务的智能感知和优化控制，提高系统的自适应性和智能化水平。
综上所述，微波相控阵天线技术在通信和雷达领域具有重要的地位和广阔的应用前景。
一种双波束相控阵卫星天线的设计与实现
姜元山;陈礼波;王运付;解宁宇;刘霞
【期刊名称】《邮电设计技术》
【年(卷),期】2024()4
【摘要】针对低轨卫星设计出一种工作于Ka波段的双波束相控阵终端天线,为用户提供低轨卫星通信服务。
天线采用灵活可扩展的可拼接阵面技术、瓦片式堆叠式多波束子阵设计、低剖面微带天线设计等关键技术,满足了天线对剖面、重量、集成度高的要求,以及对终端设备的低成本、低功耗、多波束的需求。
实验仿真结果表明该方案满足低轨卫星终端通信功能和性能要求。
【总页数】7页(P54-60)
【作者】姜元山;陈礼波;王运付;解宁宇;刘霞
【作者单位】中讯邮电咨询设计院有限公司;中讯邮电咨询设计院有限公司郑州分公司
【正文语种】中文
【中图分类】TN929.5
【相关文献】
1.一种X波段宽带双波束相控阵干扰机设计
2.一种双波束同步扫描相控阵天线的设计
3.一种双波束相控阵天线的设计与实现
4.S频段星载相控阵双波束发射链路载荷设计与实现
5.一种双波束扫描相控阵接收网络设计
因版权原因，仅展示原文概要，查看原文内容请购买。
![一种相控阵天线的拓扑合成单元及拓扑合成网络[发明专利]](https://img.taocdn.com/s1/m/8f5117cec9d376eeaeaad1f34693daef5ef713c9.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011394996.0(22)申请日 2020.12.03(71)申请人 南京天朗防务科技有限公司地址 210049 江苏省南京市麒麟科技创新园创研路麒麟人工智能产业园4号楼13楼(72)发明人 周永春 (74)专利代理机构 江苏圣典律师事务所 32237代理人 张芳(51)Int.Cl.H04B 7/08(2006.01)H01Q 21/00(2006.01)(54)发明名称一种相控阵天线的拓扑合成单元及拓扑合成网络(57)摘要本发明公开了一种相控阵天线的拓扑合成单元及拓扑合成网络，属于雷达技术领域，其中拓扑合成单元包括：两组切换单元，每组切换单元包括第一切换模块和第二切换模块，其中第一切换模块和第二切换模块都包括两种连接状态；其中一组切换单元中的一个切换模块，与另外一组切换单元中的一个切换模块连接；该相控阵天线的拓扑合成单元通过设置两组切换单元，每组切换单元包括具有两种连接状态的第一切换模块和第二切换模块，并将一组切换单元中的一个切换模块，与另外一组切换单元中的一个切换模块连接，这样通过改变切换单元的连接状态从而改变相控阵天线的信号合成结果，实现相控阵天线方位合成或俯仰合成的合成方式瞬时可重构。
权利要求书1页 说明书5页 附图4页CN 112217553 A 2021.01.12C N 112217553A1.一种相控阵天线的拓扑合成单元，其特征在于，包括：两组切换单元，每组切换单元包括第一切换模块和第二切换模块，其中第一切换模块和第二切换模块都包括两种连接状态，第一切换模块和第二切换模块的输入端连接不同的输入通道；在一组切换单元中，第一切换模块和第二切换模块的输出端与同一个合成器连接；其中一组切换单元中的一个切换模块，与另外一组切换单元中的一个切换模块连接。
2.根据权利要求1所述的拓扑合成单元，其特征在于：所述第一切换模块包括第一单刀双掷开关和第二单刀双掷开关，其中第一单刀双掷开关的动端与第一信号输入端连接，所述第一单刀双掷开关的第一不动端与所述第二单刀双掷开关的第一不动端连接，所述第一单刀双掷开关的第二不动端与所述第二单刀双掷开关的第二不动端连接，所述第二单刀双掷开关的动端与第一合成器的输入端连接。
