实验二 探究弹力和弹簧伸长的关系实验教学记录表

实验02探究弹力和弹簧伸长的关系●注意事项1.所挂钩码不要过重,以免弹簧被过分拉伸,超出它的弹性限度。

每次所挂钩码的质量差尽量大一些,从而使坐标纸上描的点尽可能稀,这样作出的图线更精确。

2.测量弹簧的原长时要让它自然下垂。

测弹簧长度时,一定要在弹簧竖直悬挂且处于平衡状态时测量,以减小误差。

3.测量有关长度时,应区别弹簧原长l0、实际总长l及伸长量x三者之间的不同,明确三者之间的关系。

4.建立平面直角坐标系时,两轴上单位长度所代表的量大小要适当,不可过大,也不可过小。

描点画线时,所描的点不一定都落在同一条曲线上,但应注意一定要使各点均匀分布在曲线的两侧。

描出的线不应是折线,而应是平滑的曲线。

5.记录数据时要注意弹力与弹簧伸长量的对应关系及单位。

●误差分析1.系统误差:钩码标值不准确和弹簧自身重力的影响造成系统误差。

2.偶然误差【典例1】[常规实验——实验原理及数据处理一]如图甲所示，用铁架台、弹簧和多个质量均为m的钩码探究在弹性限度内弹簧弹力与弹簧伸长量的关系。

(1)为完成实验，还需要的实验器材有：________________________________________________________________。

(2)实验中需要测量的物理量有：___________________________________________________________________________________________________________________________________。

(3)图乙是弹簧弹力F与弹簧伸长量x的F­x图线，由此可求出弹簧的劲度系数为________ N/m。

图线不过原点是由于__________。

(4)为完成该实验，设计实验步骤如下：A．以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点，并用直线连接起来，直线穿过尽量多的点，不穿过的点均分在直线两侧；B．记下弹簧不挂钩码时其下端在刻度尺上的刻度l0；C．将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一把刻度尺；D．依次在弹簧下端挂上1个、2个、3个、4个、…钩码，并分别记下钩码静止时弹簧下端所对应的刻度，并记录在表格内，然后取下钩码；E．以弹簧伸长量为自变量，写出弹力与伸长量的关系式。

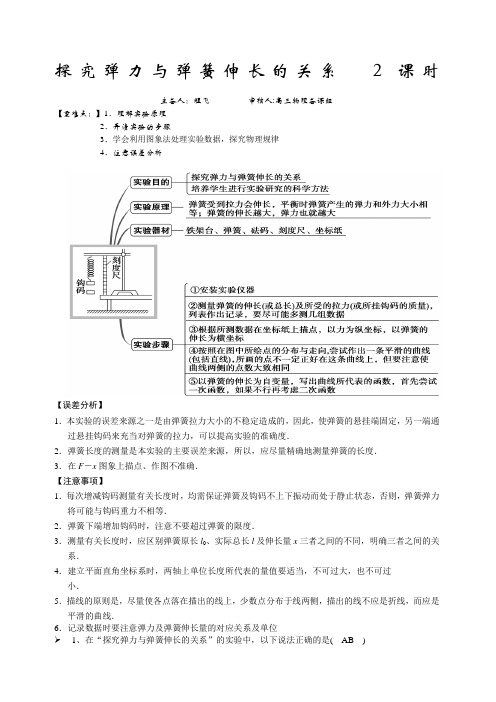

探究弹力与弹簧伸长的关系2课时主备人：程飞审核人:高三物理备课组【重难点：】1、理解实验原理2、弄清实验的步骤3、学会利用图象法处理实验数据，探究物理规律4、注意误差分析【误差分析】1．本实验的误差来源之一是由弹簧拉力大小的不稳定造成的，因此，使弹簧的悬挂端固定，另一端通过悬挂钩码来充当对弹簧的拉力，可以提高实验的准确度．2．弹簧长度的测量是本实验的主要误差来源，所以，应尽量精确地测量弹簧的长度．3．在F－x图象上描点、作图不准确．【注意事项】1．每次增减钩码测量有关长度时，均需保证弹簧及钩码不上下振动而处于静止状态，否则，弹簧弹力将可能与钩码重力不相等．2．弹簧下端增加钩码时，注意不要超过弹簧的限度．3．测量有关长度时，应区别弹簧原长l0、实际总长l及伸长量x三者之间的不同，明确三者之间的关系．4．建立平面直角坐标系时，两轴上单位长度所代表的量值要适当，不可过大，也不可过小．5．描线的原则是，尽量使各点落在描出的线上，少数点分布于线两侧，描出的线不应是折线，而应是平滑的曲线．6．记录数据时要注意弹力及弹簧伸长量的对应关系及单位➢1、在“探究弹力与弹簧伸长的关系”的实验中，以下说法正确的是(AB)A．弹簧被拉伸时，不能超出它的弹性限度B．用悬挂钩码的方法给弹簧施加拉力，应保证弹簧位于竖直位置且处于平衡状态C．用直尺测得弹簧的长度即为弹簧的伸长量D．用几个不同的弹簧，分别测出几组拉力与伸长量，得出拉力与伸长量之比相等➢2、某同学做“探究弹力与弹簧伸长的关系”的实验，他先把弹簧平放在桌面上使其自然伸长，用直尺测出弹簧的原长L0，再把弹簧竖直悬挂起来，挂上钩码后测出弹簧伸长后的长度L，把L－L0作为弹簧的伸长量x，这样操作，由于弹簧自身重力的影响，最后画出的图线可能是(C)．➢3、以下是一位同学做“弹力与弹簧伸长的关系”的实验．✧下列的实验步骤是这位同学准备完成的，请你帮这位同学按操作的先后顺序，用字母排列出来是____CBDAEF_____________．A．以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组数据(x，F)对应的点，并用平滑的曲线连结起来B．记下弹簧不挂钩码时，其下端在刻度尺上的刻度L0C．将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一刻度尺D．依次在弹簧下端挂上1个、2个、3个、4个……钩码，并分别记下钩码静止时，弹簧下端所对应的刻度并记录在表格内，然后取下钩码E．以弹簧伸长量为自变量，写出弹力与弹簧伸长量的关系式F．解释函数表达式中常数的物理意义✓这位同学探究弹力大小与弹簧伸长量之间的关系所测的几组数据在图中坐标上已描出：✓在图中的坐标上作出F－x图线．✓写出曲线的函数表达式(x用cm作单位)：______F＝（N）_______.➢4、一个实验小组在“探究弹力和弹簧伸长量的关系”的实验中，使用两条不同的轻质弹簧a和b，得到弹力与弹簧长度的关系图象如图所示．下列表述正确的是(B)A．a的原长比b的长B．a的劲度系数比b的大C．a的劲度系数比b的小D．测得的弹力与弹簧的长度成正比➢5、在“探究弹力与弹簧伸长的关系，并测定弹簧的劲度系数”的实验中，实验装置如图。

1 1 实验：探究弹力与弹簧伸长量的关系一、实验器材弹簧、刻度尺、钩码、铁架台． 二、实验步骤1．将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度l 0，即原长． 2．如图2所示，在弹簧下端挂质量为m 1的钩码，测出此时弹簧的长度l 1，记录m 1和l 1.图23．改变所挂钩码的质量，测出对应的弹簧长度，记录m 2、m 3、m 4、m 5、…和相应的弹簧长度l 2、l 3、l 4、l 5、….4．计算出每次弹簧的伸长量x (x ＝l －l 0)和弹簧受到的拉力F (F ＝mg )，并将数据填入表格.四、数据处理1．建立直角坐标系，以F 为纵轴，x 为横轴，根据测量数据用描点法作图．连接各点得出F 随弹簧伸长量x 变化的图线．2．以弹簧的伸长量为自变量，写出图线所代表的函数．首先尝试一次函数，如果不行则考虑二次函数． 3．得出弹力和弹簧伸长量之间的定量关系，解释函数表达式中常数的物理意义． 五、误差分析1．本实验误差的主要来源为读数和作图时的偶然误差．为了减小误差，要尽量多测几组数据． 2．弹簧竖直悬挂时，未考虑弹簧自身重力的影响会带来系统误差．为了减小该系统误差，实验中应使用轻质弹簧.例1 某同学做“探究弹力与弹簧伸长量的关系”的实验，他先把弹簧放在水平桌面上使其自然伸展，用直尺测出其长度L 0，再把弹簧竖直悬挂起来，刻度尺的零刻度线跟弹簧上端对齐，在弹簧的下部A 处固定一个指针．如图4所示．挂上钩码，平衡后测出其长度L ，令x ＝L －L 0.改变钩码个数，进行多次测量．图4(1)有一个同学通过以上实验测量后，把6组数据描点在图8坐标系中，请作出FL 图线．图8(2)由此图线可得出该弹簧的原长L 0＝________ cm ，劲度系数k ＝________ N/m.（3）一个实验小组在“探究弹力与弹簧伸长量的关系”的实验中，使用两根不同的轻质弹簧a 和b ，得到弹力与弹簧长度的图象如图2所示．下列表述正确的是... ..图2A ．a 的截距比b 的小，由此判断a 的劲度系数比b 的小B ．a 的斜率比b 的大，由此判断a 的劲度系数比b 的大C ．a 的截距比b 的小，由此判断a 的原长比b 的小D ．由图象获得的信息表明弹力与弹簧的长度成正比2 L0＝5×10－2 m＝5 cm.k＝20 N/m.(4)．(实验误差分析)在“探究弹力与弹簧伸长量的关系”实验中，根据数据作出FΔx图象如图6实线所示，可能的原因是.图6A．悬挂的钩码多，拉力超过了弹簧的弹性限度B．用直尺测量弹簧的长度时，读数小了C．有的数据不是弹簧的伸长，而是弹簧的长度D．所有数据都是用弹簧长度进行处理的(5) （2分）关于“探究弹力和弹簧伸长量的关系”的实验，以下说法正确的是______（请将正确答案对应的字母填在横线上）A. 弹簧被拉伸时，拉力越大越好B. 用悬挂钩码的方法给弹簧施加拉力，要使弹簧保持竖直状态.C. 用悬挂钩码的方法给弹簧施加拉力，要在钩码处于静止状态时读数.D. 用刻度尺测得弹簧的长度即为弹簧的伸长2。

弹簧的弹力与伸长量的关系一对一个性化讲义第一讲教师冯___茂___珊基本实验要求1．实验原理弹簧受到拉力作用会伸长，平衡时弹簧产生的弹力和外力大小相等；弹簧的伸长量越大，弹力也就越大．2．实验器材铁架台、弹簧、钩码、刻度尺、坐标纸．3．实验步骤(1)安装实验仪器(如实验原理图所示)．(2)测量弹簧的伸长量(或总长)及所受的拉力(或所挂钩码的质量)，列表作出记录，要尽可能多测几组数据．(3)根据所测数据在坐标纸上描点，以力为纵坐标，以弹簧的伸长量为横坐标．(4)按照在图中所绘点的分布与走向，尝试作出一条平滑的曲线(包括直线)，所画的点不一定正好在这条曲线上，但要注意使曲线两侧的点数大致相同．(5)以弹簧的伸长量为自变量，写出曲线所代表的函数，首先尝试一次函数，如果不行再考虑二次函数．规律方法总结1．实验数据处理方法(1)列表法将测得的F、x填入设计好的表格中，可以发现弹力F与弹簧伸长量x的比值在误差允许范围内是相等的．(2)图象法以弹簧伸长量x为横坐标，弹力F为纵坐标，描出F、x各组数据相应的点，作出的拟合曲线是一条过坐标原点的直线．(3)函数法弹力F与弹簧伸长量x满足F＝kx的关系．2．注意事项(1)不要超过弹性限度：实验中弹簧下端挂的钩码不要太多，以免弹簧被过分拉伸，超过弹簧的弹性限度．(2)尽量多测几组数据：要使用轻质弹簧，且要尽量多测几组数据．(3)观察所描点的走向：本实验是探究性实验，实验前并不知道其规律，所以描点以后所作的曲线是试探性的，只是在分析了点的分布和走向以后才决定用直线来连接这些点．(4)统一单位：记录数据时要注意弹力及弹簧伸长量的对应关系及单位．3．误差分析(1)钩码标值不准确、弹簧长度测量不准确带来误差．(2)画图时描点及连线不准确也会带来误差．考点一实验原理与实验操作1．[对实验原理的考查]一个实验小组在“探究弹力和弹簧伸长量的关系”的实验中，使用两条不同的轻质弹簧a和b，得到弹力F与弹簧长度l的图象如图1所示．下列表述正确的是( )图1A．a的原长比b的长B．a的劲度系数比b的大C．a的劲度系数比b的小D．测得的弹力与弹簧的长度成正比2．[对实验操作的考查]如图2甲所示，用铁架台、弹簧和多个已知质量且质量相等的钩码探究在弹性限度内弹簧弹力与弹簧伸长量的关系．图2(1)为完成实验，还需要的实验器材有：____________.(2)实验中需要测量的物理量有：________________.(3)图乙是弹簧弹力F与弹簧伸长量x的F－x图线，由此可求出弹簧的劲度系数为________N/m.图线不过原点的原因是由于___________________________________．(4)为完成该实验，设计的实验步骤如下：A．以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点，并用平滑的曲线连接起来；B．记下弹簧不挂钩码时其下端在刻度尺上的刻度l0；C．将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一把刻度尺；D．依次在弹簧下端挂上1个、2个、3个、4个…钩码，并分别记下钩码静止时弹簧下端所对应的刻度，并记录在表格内，然后取下钩码；E．以弹簧伸长量为自变量，写出弹力与弹簧伸长量的关系式．首先尝试写成一次函数，如果不行，则考虑二次函数；F．解释函数表达式中常数的物理意义；G．整理仪器．请将以上步骤按操作的先后顺序排列出来：________.3．[对实验原理与实验操作的考查](1)在“探究弹力和弹簧伸长量的关系”的实验中，以下说法正确的是( )A．弹簧被拉伸时，不能超出它的弹性限度B．用悬挂钩码的方法给弹簧施加拉力，应保证弹簧位于竖直位置且处于平衡状态C．用直尺测得弹簧的长度即为弹簧的伸长量D．用几个不同的弹簧，分别测出几组拉力与伸长量，得出拉力与伸长量之比相等(2)某同学做“探究弹力和弹簧伸长量的关系”的实验，他先把弹簧平放在桌面上使其自然伸长，用直尺测出弹簧的原长L0，再把弹簧竖直悬挂起来，挂上钩码后测出弹簧伸长后的长度L，把L－L0作为弹簧的伸长量x，这样操作，由于弹簧自身重力的影响，最后画出的图线可能是下列选项中的( )考点二数据处理及误差分析4．[实验误差分析]为了探究弹力和弹簧伸长的关系，某同学选了甲、乙两根规格不同的弹簧进行测试，根据测得的数据绘出如图3所示图象．图3(1)从图象上看，该同学没能完全按照实验要求做，从而使图象上端成为曲线，图象上端成为曲线是因为____________________________________．(2)这两根弹簧的劲度系数分别为________ N/m和________ N/m；若要制作一个精确程度较高的弹簧测力计，应选弹簧________(选填“甲”或“乙”)．(3)从上述数据和图线中分析，请对这个研究课题提出一个有价值的建议．建议：_____________________________________________________________________.5．[实验误差分析](2015·福建理综·19(1))某同学做“探究弹力和弹簧伸长量的关系”的实验．①图4甲是不挂钩码时弹簧下端指针所指的标尺刻度，其示数为7.73 cm；图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度，此时弹簧的伸长量Δl为________cm；图4②本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选项中规范的做法是________；(填选项前的字母)A．逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重B．随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重③图丙是该同学描绘的弹簧的伸长量Δl与弹力F的关系图线，图线的AB段明显偏离直线OA，造成这种现象的主要原因是____________________________．6．[对数据处理的考查](2015·四川理综·8(1))某同学在“探究弹力和弹簧伸长的关系”时，安装好实验装置，让刻度尺零刻度与弹簧上端平齐，在弹簧下端挂1个钩码，静止时弹簧长度为l1，如图5甲所示．图乙是此时固定在弹簧挂钩上的指针在刻度尺(最小分度是1毫米)上位置的放大图，示数l1＝________ cm.在弹簧下端分别挂2个、3个、4个、5个相同钩码，静止时弹簧长度分别是l2、l3、l4、l5.已知每个钩码质量是50 g，挂2个钩码时，弹簧弹力F2＝________N(当地重力加速度g＝9.8 m/s2)．要得到弹簧伸长量x，还需要测量的是____________，作出F－x曲线，得到弹力与弹簧伸长量的关系．图5考点三实验拓展与创新7．[实验拓展]如图6甲所示，一根弹簧一端固定在传感器上，传感器与电脑相连．当对弹簧施加变化的作用力(拉力或压力)时，在电脑上得到了弹簧的形变量与弹簧产生的弹力大小的关系图象，如图乙所示．则下列判断不正确的是( )图6A．弹簧产生的弹力和弹簧的长度成正比B．弹力的增加量与对应的弹簧长度的增加量成正比C．该弹簧的劲度系数是200 N/mD．该弹簧受到反向压力时，劲度系数不变8．[实验创新](2014·浙江·21)在“探究弹力和弹簧伸长量的关系”时，某同学把两根弹簧如图7连接起来进行探究．图7 图8(1)某次测量如图8所示，指针示数为______cm.(2)在弹性限度内，将50 g的钩码逐个挂在弹簧下端，得到指针A、B的示数L A和L B如表所示．用表中数据计算弹簧Ⅰ的劲度系数为______N/m(重力加速度g＝10 m/s2)．由表中数据______(填“能”或“不能”)计算出弹簧Ⅱ的劲度系数.钩码数123 4L A/cm15.7119.7123.6627.76L B/cm29.9635.7641.5147.369．[实验创新](2014·新课标Ⅱ·23)某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系．实验装置如图9所示：一均匀长弹簧竖直悬挂，7个指针P0、P1、P2、P3、P4、P5、P6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P0指向0刻度，设弹簧下端未挂重物时，各指针的位置记为x0，挂有质量为0.100 kg的砝码时，各指针的位置记为x.测量结果及部分计算结果如下表所示(n为弹簧的圈数，取重力加速度为9.80 m/s2)，已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm.图9P 1P 2P 3P 4P 5P 6x 0(cm) 2.04 4.06 6.06 8.05 10.03 12.01 x (cm) 2.64 5.26 7.81 10.30 12.93 15.41 n 10 20 30 40 50 60 k (N/m)163 ① 56.0 43.6 33.8 28.8 1k(m/N)0.006 1②0.017 90.022 90.029 60.034 7(1)将表中数据补充完整：①________，②________.(2)以n 为横坐标，1k 为纵坐标，在图10给出的坐标轴上画出1k－n 图象．图10(3)图10中画出的直线可近似认为通过原点．若从实验中所用的弹簧截取圈数为n 的一段弹簧，该弹簧的劲度系数k 与其圈数n 的关系的表达式为k ＝________N/m.该弹簧的劲度系数k 与其自由长度l 0(单位为m)的关系的表达式为k ＝________N/m..实验原理和数据处理的创新1．实验原理的创新(如图11甲、乙、丙所示)图112．数据处理的创新(1)弹力的获得：弹簧竖直悬挂，重物的重力作为弹簧的拉力，存在弹簧自重的影响→弹簧水平使用，重物的重力作为弹簧的拉力，消除了弹簧自重的影响．(2)图象的获得：由坐标纸作图得F－x图象→由传感器和计算机输入数据直接得F－x图象．。

弹簧的弹力与伸长量的关系一对一个性化讲义第一讲教师冯___茂___珊基本实验要求1．实验原理弹簧受到拉力作用会伸长，平衡时弹簧产生的弹力和外力大小相等；弹簧的伸长量越大，弹力也就越大．2．实验器材铁架台、弹簧、钩码、刻度尺、坐标纸．3．实验步骤(1)安装实验仪器(如实验原理图所示)．(2)测量弹簧的伸长量(或总长)及所受的拉力(或所挂钩码的质量)，列表作出记录，要尽可能多测几组数据．(3)根据所测数据在坐标纸上描点，以力为纵坐标，以弹簧的伸长量为横坐标．(4)按照在图中所绘点的分布与走向，尝试作出一条平滑的曲线(包括直线)，所画的点不一定正好在这条曲线上，但要注意使曲线两侧的点数大致相同．(5)以弹簧的伸长量为自变量，写出曲线所代表的函数，首先尝试一次函数，如果不行再考虑二次函数．规律方法总结1．实验数据处理方法(1)列表法将测得的F、x填入设计好的表格中，可以发现弹力F与弹簧伸长量x的比值在误差允许范围内是相等的．(2)图象法以弹簧伸长量x为横坐标，弹力F为纵坐标，描出F、x各组数据相应的点，作出的拟合曲线是一条过坐标原点的直线．(3)函数法弹力F与弹簧伸长量x满足F＝kx的关系．2．注意事项(1)不要超过弹性限度：实验中弹簧下端挂的钩码不要太多，以免弹簧被过分拉伸，超过弹簧的弹性限度．(2)尽量多测几组数据：要使用轻质弹簧，且要尽量多测几组数据．(3)观察所描点的走向：本实验是探究性实验，实验前并不知道其规律，所以描点以后所作的曲线是试探性的，只是在分析了点的分布和走向以后才决定用直线来连接这些点．(4)统一单位：记录数据时要注意弹力及弹簧伸长量的对应关系及单位．3．误差分析(1)钩码标值不准确、弹簧长度测量不准确带来误差．(2)画图时描点及连线不准确也会带来误差．考点一实验原理与实验操作1．[对实验原理的考查]一个实验小组在“探究弹力和弹簧伸长量的关系”的实验中，使用两条不同的轻质弹簧a和b，得到弹力F与弹簧长度l的图象如图1所示．下列表述正确的是( )图1A．a的原长比b的长B．a的劲度系数比b的大C．a的劲度系数比b的小D．测得的弹力与弹簧的长度成正比2．[对实验操作的考查]如图2甲所示，用铁架台、弹簧和多个已知质量且质量相等的钩码探究在弹性限度内弹簧弹力与弹簧伸长量的关系．图2(1)为完成实验，还需要的实验器材有：____________.(2)实验中需要测量的物理量有：________________.(3)图乙是弹簧弹力F与弹簧伸长量x的F－x图线，由此可求出弹簧的劲度系数为________N/m.图线不过原点的原因是由于___________________________________．(4)为完成该实验，设计的实验步骤如下：A．以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点，并用平滑的曲线连接起来；B．记下弹簧不挂钩码时其下端在刻度尺上的刻度l0；C．将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一把刻度尺；D．依次在弹簧下端挂上1个、2个、3个、4个…钩码，并分别记下钩码静止时弹簧下端所对应的刻度，并记录在表格内，然后取下钩码；E．以弹簧伸长量为自变量，写出弹力与弹簧伸长量的关系式．首先尝试写成一次函数，如果不行，则考虑二次函数；F．解释函数表达式中常数的物理意义；G．整理仪器．请将以上步骤按操作的先后顺序排列出来：________.3．[对实验原理与实验操作的考查](1)在“探究弹力和弹簧伸长量的关系”的实验中，以下说法正确的是( )A．弹簧被拉伸时，不能超出它的弹性限度B．用悬挂钩码的方法给弹簧施加拉力，应保证弹簧位于竖直位置且处于平衡状态C．用直尺测得弹簧的长度即为弹簧的伸长量D．用几个不同的弹簧，分别测出几组拉力与伸长量，得出拉力与伸长量之比相等(2)某同学做“探究弹力和弹簧伸长量的关系”的实验，他先把弹簧平放在桌面上使其自然伸长，用直尺测出弹簧的原长L0，再把弹簧竖直悬挂起来，挂上钩码后测出弹簧伸长后的长度L，把L－L0作为弹簧的伸长量x，这样操作，由于弹簧自身重力的影响，最后画出的图线可能是下列选项中的( )考点二数据处理及误差分析4．[实验误差分析]为了探究弹力和弹簧伸长的关系，某同学选了甲、乙两根规格不同的弹簧进行测试，根据测得的数据绘出如图3所示图象．图3(1)从图象上看，该同学没能完全按照实验要求做，从而使图象上端成为曲线，图象上端成为曲线是因为____________________________________．(2)这两根弹簧的劲度系数分别为________ N/m和________ N/m；若要制作一个精确程度较高的弹簧测力计，应选弹簧________(选填“甲”或“乙”)．(3)从上述数据和图线中分析，请对这个研究课题提出一个有价值的建议．建议：_____________________________________________________________________.5．[实验误差分析](2015·福建理综·19(1))某同学做“探究弹力和弹簧伸长量的关系”的实验．①图4甲是不挂钩码时弹簧下端指针所指的标尺刻度，其示数为7.73 cm；图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度，此时弹簧的伸长量Δl为________cm；图4②本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选项中规范的做法是________；(填选项前的字母)A．逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重B．随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重③图丙是该同学描绘的弹簧的伸长量Δl与弹力F的关系图线，图线的AB段明显偏离直线OA，造成这种现象的主要原因是____________________________．6．[对数据处理的考查](2015·四川理综·8(1))某同学在“探究弹力和弹簧伸长的关系”时，安装好实验装置，让刻度尺零刻度与弹簧上端平齐，在弹簧下端挂1个钩码，静止时弹簧长度为l1，如图5甲所示．图乙是此时固定在弹簧挂钩上的指针在刻度尺(最小分度是1毫米)上位置的放大图，示数l1＝________ cm.在弹簧下端分别挂2个、3个、4个、5个相同钩码，静止时弹簧长度分别是l2、l3、l4、l5.已知每个钩码质量是50 g，挂2个钩码时，弹簧弹力F2＝________N(当地重力加速度g＝9.8 m/s2)．要得到弹簧伸长量x，还需要测量的是____________，作出F－x曲线，得到弹力与弹簧伸长量的关系．图5考点三实验拓展与创新7．[实验拓展]如图6甲所示，一根弹簧一端固定在传感器上，传感器与电脑相连．当对弹簧施加变化的作用力(拉力或压力)时，在电脑上得到了弹簧的形变量与弹簧产生的弹力大小的关系图象，如图乙所示．则下列判断不正确的是( )图6A．弹簧产生的弹力和弹簧的长度成正比B．弹力的增加量与对应的弹簧长度的增加量成正比C．该弹簧的劲度系数是200 N/mD．该弹簧受到反向压力时，劲度系数不变8．[实验创新](2014·浙江·21)在“探究弹力和弹簧伸长量的关系”时，某同学把两根弹簧如图7连接起来进行探究．图7 图8(1)某次测量如图8所示，指针示数为______cm.(2)在弹性限度内，将50 g的钩码逐个挂在弹簧下端，得到指针A、B的示数L A和L B如表所示．用表中数据计算弹簧Ⅰ的劲度系数为______N/m(重力加速度g＝10 m/s2)．由表中数据______(填“能”或“不能”)计算出弹簧Ⅱ的劲度系数.钩码数123 4L A/cm15.7119.7123.6627.76L B/cm29.9635.7641.5147.369．[实验创新](2014·新课标Ⅱ·23)某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系．实验装置如图9所示：一均匀长弹簧竖直悬挂，7个指针P0、P1、P2、P3、P4、P5、P6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P0指向0刻度，设弹簧下端未挂重物时，各指针的位置记为x0，挂有质量为0.100 kg的砝码时，各指针的位置记为x.测量结果及部分计算结果如下表所示(n为弹簧的圈数，取重力加速度为9.80 m/s2)，已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88 cm.图9P 1P 2P 3P 4P 5P 6x 0(cm) 2.04 4.06 6.06 8.05 10.03 12.01 x (cm) 2.64 5.26 7.81 10.30 12.93 15.41 n 10 20 30 40 50 60 k (N/m)163 ① 56.0 43.6 33.8 28.8 1k(m/N)0.006 1②0.017 90.022 90.029 60.034 7(1)将表中数据补充完整：①________，②________.(2)以n 为横坐标，1k 为纵坐标，在图10给出的坐标轴上画出1k－n 图象．图10(3)图10中画出的直线可近似认为通过原点．若从实验中所用的弹簧截取圈数为n 的一段弹簧，该弹簧的劲度系数k 与其圈数n 的关系的表达式为k ＝________N/m.该弹簧的劲度系数k 与其自由长度l 0(单位为m)的关系的表达式为k ＝________N/m..实验原理和数据处理的创新1．实验原理的创新(如图11甲、乙、丙所示)图112．数据处理的创新(1)弹力的获得：弹簧竖直悬挂，重物的重力作为弹簧的拉力，存在弹簧自重的影响→弹簧水平使用，重物的重力作为弹簧的拉力，消除了弹簧自重的影响．(2)图象的获得：由坐标纸作图得F－x图象→由传感器和计算机输入数据直接得F－x图象．。

第5节实验：探究弹力与弹簧伸长量的关系验证力的平行四边形定则一、探究弹力和弹簧伸长量的关系1．实验目的知道弹力与弹簧伸长量的定量关系，学会利用列表法、图象法、函数法处理实验数据．2．实验原理弹簧受力会发生形变，形变的大小与受到的外力有关，沿弹簧轴线的方向拉弹簧，当形变稳定时，弹簧产生的弹力与使它发生形变的拉力在数值上是__相等的__，用悬挂法测量弹簧的弹力，运用的正是弹簧的弹力与挂在弹簧下面的砝码的重力__相等__．弹簧的长度可用刻度尺直接测出，伸长量可以由__拉长后的长度减去弹簧原来的长度__进行计算．这样就可以研究弹簧的弹力和弹簧伸长量之间的定量关系．3．实验器材弹簧、毫米刻度尺、铁架台、钩码若干、__坐标纸__．4．实验步骤(1)将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧__自然伸长状态时的长度L0__，即原长．(2)如图所示，将已知质量的钩码挂在弹簧的下端，在平衡时测量__弹簧的总长__并计算__钩码的重力__，填写在记录表格里.(3)(4)以弹力F(大小等于__所挂钩码的重力__)为纵坐标，以__弹簧的伸长量x__为横坐标，用描点法作图．根据点的分布情况和走向，作出一条直线，让尽可能多的点在这条直线上，其他点均匀分布在直线两旁，得出弹力F随弹簧伸长量x变化的图线．(5)以__弹簧的伸长量__为自变量，写出曲线所代表的函数．首先尝试一次函数，如果不行则考虑二次函数．(6)得出弹力和弹簧伸长量之间的定量关系，解释函数表达式中常数的物理意义．二、验证力的平行四边形定则1．实验目的验证互成角度的两个力合成时的平行四边形定则．2．实验原理等效法：使一个力F′的作用效果和两个力F1、F2的作用效果相同，就是__让同一条一端固定的橡皮条伸长到同一点__，所以这一个力F′就是两个力F1和F2的合力，作出F′的图示，再根据__平行四边形定则__作出力F1和F2的合力F的图示，比较F和F′的大小和方向是否都相同．3．实验器材方木板，白纸，弹簧测力计(两只)，__橡皮条(一条)__，细绳套(两个)，三角板，刻度尺，图钉(几个)．4．实验步骤(1)用图钉把白纸钉在水平桌面的方木板上．(2)用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套．(3)用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O，如图所示，记录__两弹簧测力计的读数__，用铅笔描下__O点的位置__及此时两__细绳的方向__．(4)用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的读数F1和F2的图示，并以__F1和F2为邻边__用刻度尺作平行四边形，过__O点__画平行四边形的对角线，此对角线即为合力F的图示．(5)只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O，记下__弹簧测力计的读数__和__细绳的方向__，用刻度尺从O点按同样的标度沿记录的方向作出这只弹簧测力计的拉力F′的图示．(6)比较一下，力F′与用平行四边形定则求出的合力F在大小和方向上是否相同．(7)改变两个力F1与F2的大小和夹角，再重复实验两次．“验证力的平行四边形定则”实验注意事项：1．同一实验中的两只弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩对拉，若两只弹簧测力计在对拉过程中读数相同，则可选；若读数不同应调整或另换，直至相同为止．2．在同一次实验中，使橡皮条拉长时的结点O位置一定要相同．3．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～100°之间为宜．4．读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳与弹簧测力计的限位卡之间有摩擦．读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．5．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连接，即可确定力的方向．6．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．)【变式1】在“探究弹力和弹簧伸长量的关系”实验中，以下说法正确的是() A．弹簧被拉伸时，能超出它的弹性限度B．用悬挂钩码的方法给弹簧施加拉力，应保证弹簧位于竖直位置且处于平衡状态C．用直尺测得弹簧的长度即为弹簧的伸长量D．用几个不同的弹簧，分别测出几组拉力与伸长量，得出拉力与伸长量之比相等[解析] 弹簧被拉伸时，不能超出它的弹性限度，否则弹簧会损坏，故A错误．用悬挂钩码的方法给弹簧施加拉力，要保证弹簧位于竖直位置，使钩码的重力等于弹簧的弹力，要待钩码平衡时再读数，故B正确．弹簧的长度不等于弹簧的伸长量，故C错误．拉力与伸长量之比是劲度系数，由弹簧决定，同一弹簧的劲度系数是不变的，不同的弹簧的劲度系数不一定相同，故D错误．故选B.[答案] B【变式2】验证“力的平行四边形定则”，如图所示，实验步骤如下：①用两个相同的弹簧测力计互成角度拉细绳套，使橡皮条伸长，结点到达纸面上某一位置，记为O1；②记录两个弹簧测力计的拉力F1和F2的大小和方向；③只用一个弹簧测力计，将结点仍拉到位置O1，记录弹簧测力计的拉力F3的大小和方向；④按照力的图示要求，作出拉力F1、F2、F3；⑤根据力的平行四边形定则作出F1和F2的合力F；⑥比较F3和F的一致程度．(1)下列说法中正确的是________．A．应使橡皮条与两绳夹角的平分线在同一直线上B．为了便于计算合力大小，两绳间夹角应取30°、45°、90°等特殊角度C．系在橡皮条末端的两绳要一样长D．同时改变两个弹簧测力计拉力的大小和方向，结点可能保持在位置O1(2)改变F1、F2，重复步骤①至⑥进行第二次实验，记下结点位置O2，位置O2________(选填“必须”或“不必”)与位置O1相同．[解析] (1)F1、F2方向间夹角大小适当即可，不一定要橡皮条和两绳套夹角的角平分线在一条直线上，故A错误；两细线拉橡皮条时，只要确保拉到同一点即可，两绳间夹角不一定要取30°、45°、90°等特殊角度，故B错误；细线的作用是能显示出力的方向，所以不必等长，故C错误；同时改变两个弹簧测力计的拉力，结点可能保持在位置O1，故D正确．(2)重复实验时，O2不必与O1位置相同．[答案] (1)D(2)不必数据处理、误差分析3某学习小组探究弹簧的伸长与形变的关系，在操作的同时记录数据，其步骤如下：(1)测出钩码的质量为m0.把弹簧平放在水平桌面上，测出弹簧的原长l0.(2)将该弹簧悬吊在铁架台上，让弹簧自然下垂，如图甲所示．挂上一个钩码，测出此时弹簧的长度为l1.(3)之后逐渐增加钩码的个数，并测出弹簧对应的长度分别为l2、l3…….(4)撤去实验装置，将以上过程中记录的数据汇总，并作出钩码质量m与伸长量x的关系图如图乙所示．已知m ＝im 0，x ＝l i －l 0，其中i 是钩码个数，重力加速度为g.请根据以上操作、记录和图象回答以下问题：①m －x 图象的横截距为1.00 cm ，你认为产生的原因是________(填字母代号)．A ．数据计算错误B ．水平放置弹簧测量原长C ．选择的弹簧是损坏的D ．选择的弹簧是轻弹簧②m －x 图线在伸长量x ＞5.00 cm 之后变弯曲，说明了________(填字母代号)．A ．此弹簧已被损坏B ．悬挂钩码过多C ．钩码下端触地D ．添加钩码后，钩码在竖直方向振动，且选择钩码到最高点读数l i③从图乙上看，该弹簧水平放置使用时的弹性限度________(填“大于”“等于”或“小于”)5m 0g.④已知钩码的质量m 0＝0.2 kg ，重力加速度g ＝9.8 m /s 2，利用图乙求弹簧的劲度系数k ＝________ N /m .[解析] ①m －x 图象的横截距为1.00 cm ，产生的原因是测量弹簧原长时是水平放置的，应该让弹簧竖直放置测量原长，故选B .②m －x 图线在伸长量x ＞5.00 cm 之后变弯曲，说明了弹簧已被损坏，或者是悬挂钩码过多，弹簧超出了弹性限度，故选AB .③从图乙上看，该弹簧水平放置使用时，当弹力大于5m 0g 时图象发生了弯曲，可知弹簧的弹性限度等于5m 0g.④利用图乙求得弹簧的劲度系数k ＝5m 0g Δl ＝5×0.2×9.8（5－1）×10－2N /m ＝245 N /m . [答案] ①B ②AB ③等于 ④245“探究弹力与弹簧伸长量的关系”实验注意事项：1．所挂钩码不要过重，以免弹簧被过分拉伸而超出它的弹性限度，要注意观察，适可而止．2．每次所挂钩码的质量差尽量大一些，从而使坐标上描的点的间距尽可能大，这样作出的图线更精确．3．测弹簧长度时，一定要在弹簧竖直悬挂且处于平衡状态时测量，以免增大误差．4．描点画线时，所描的点不一定都落在一条直线上，但应注意一定要使各点均匀分布在直线的两侧．5．记录数据时要注意弹力及弹簧伸长量的对应关系及单位．)4小明通过实验“验证力的平行四边形定则”．(1)实验记录纸如图甲所示，O点为橡皮筋被拉伸后伸长到的位置，两弹簧测力计共同作用时，拉力F1和F2的方向分别过P1和P2点；一个弹簧测力计拉橡皮筋时，拉力F3的方向过P3点．三个力的大小分别为：F1＝3.30 N、F2＝3.85 N和F3＝4.25 N．请根据图中给出的标度作图求出F1和F2的合力．(2)仔细分析实验，小明怀疑实验中的橡皮筋被多次拉伸后弹性发生了变化，影响实验结果．他用弹簧测力计先后两次将橡皮筋拉伸到相同长度，发现读数不相同，于是进一步探究了拉伸过程对橡皮筋弹性的影响．实验装置如图乙所示，将一张白纸固定在竖直放置的木板上，橡皮筋的上端固定于O 点，下端N挂一重物．用与白纸平行的水平力缓慢地移动N，在白纸上记录下N的轨迹．重复上述过程，再次记录下N的轨迹．乙丙两次实验记录的轨迹如图丙所示．过O点作一条直线与轨迹交于a、b两点，则实验中橡皮筋分别被拉伸到a和b时所受水平力F a、F b的大小关系为________．(3)根据(2)中的实验，可以得出的实验结果有________．(填写选项前的字母)A．橡皮筋的长度与受到的拉力成正比B．两次受到的拉力相同时，橡皮筋第2次的长度较长C．两次被拉伸到相同长度时，橡皮筋第2次受到的拉力较大D．两次受到的拉力相同时，拉力越大，橡皮筋两次的长度之差越大(4)根据小明的上述实验探究，请对验证力的平行四边形定则实验提出两点注意事项．________________________________________________________________________ ________________________________________________________________________[解析] 根据力的合成法则及平衡条件解题．(1)作出的图示如图所示．(2)重物受力情况如图所示，由于重力不变，两次实验时，橡皮筋弹力T的方向相同，故水平拉力F大小相等，即F a＝F b.(3)根据题图丙可知，选项B 、D 正确，选项A 、C 错误．(4)橡皮筋拉伸不宜过长，选用新橡皮筋等可减小误差．[答案] (1)如图所示(F 合＝4.60～4.90 N 都算对)(2)F a ＝F b (3)BD(4)橡皮筋拉伸不宜过长；选用新橡皮筋(或：拉力不宜过大；选用弹性好的橡皮筋；换用弹性好的弹簧)【变式3】 在做“探究弹簧弹力与弹簧形变的关系”实验时：(1)甲同学将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端施加竖直向下的外力F ，通过实验得出弹簧弹力与弹簧形变量的关系，此操作对实验结果产生影响的原因是__________________．(2)乙同学按正确操作步骤进行实验，但未测量弹簧原长和形变量，而是每次测出弹簧的总长度L ，并作出外力F 与弹簧总长度L 的关系图线如图a 所示，由图可知，该弹簧的原长为________cm ；该弹簧的劲度系数为________N /m .(3)丙同学通过实验得出弹簧弹力与弹簧形变量的关系图线如图b 所示，造成图线后来弯曲的原因是____________________________________．[解析] (1)由于弹簧自身重力的影响，弹簧竖直悬挂时，弹簧在没有外力的情况下已经伸长了一段距离，故作出的F －x 图象不过坐标原点；(2)由图线和坐标轴交点的横坐标表示弹簧的原长可知弹簧的原长为10 cm ；当拉力为10 N 时，弹簧的形变量为x ＝(30－10) cm ＝20 cm ＝0.2 m ，由胡克定律F ＝kx 得：k ＝F x ＝100.2＝50 N /m ；(3)丙图，当弹力达到一定范围时，出现拉力与形变量不成正比，说明弹力超出最大限度．[答案] (1)弹簧自身有重量(2)1050(3)外力已超过弹性限度【变式4】用等效代替法验证力的平行四边形定则的实验情况如下图甲所示，其中A 为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是白纸上根据实验结果画出的图．(1)本实验中“等效代替”的含义是________．A．橡皮筋可以用细绳替代B．左侧弹簧测力计的作用效果可以替代右侧弹簧测力计的作用效果C．右侧弹簧测力计的作用效果可以替代左侧弹簧测力计的作用效果D．两弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代(2)图乙中的F与F′两力中，方向一定沿着AO方向的是________，图中________是F1、F2合力的理论值，______是合力的实验值．(3)(多选)完成该实验的下列措施中，能够减小实验误差的是________．A．拉橡皮筋的绳细一些且长一些B．拉橡皮筋时，弹簧秤、橡皮筋、细绳应贴近木板且与木板面平行C．拉橡皮筋的细绳要长些，标记同一细绳方向的两点要远些D．使拉力F1和F2的夹角很小[解析] (1)该实验采用了“等效法”，即用两个弹簧秤拉橡皮筋的效果和用一个弹簧秤拉橡皮筋的效果是相同的，即要求橡皮筋的形变量相同，故ABC错误，D正确．(2)F是通过作图的方法得到的合力的理论值，在平行四边形的对角线上，而F′是通过一个弹簧称沿AO方向拉橡皮条，使橡皮条伸长到O点，使得一个弹簧称的拉力与两个弹簧称的拉力效果相同，测量出的合力，因此其方向沿着AO方向．(3)为减小实验误差，拉橡皮筋的绳细一些且长一些，故A正确；为减小实验误差，拉橡皮筋时，弹簧秤、橡皮筋、细绳应贴近木板且与木板面平行，故B正确；拉橡皮筋的细绳要长些，标记同一细绳方向的两点要远些，故C正确；使拉力F1和F2的夹角适当大些，故D 错误．[答案] (1)D (2)F′ F F′ (3)ABC实验的改进与创新5 如图所示为某物理兴趣小组测定弹簧劲度系数的实验装置．弹簧下端固定在水平桌面上，上端连接一托盘P ，在托盘P 下方和桌面上方同一竖直线上安装有光电测距仪A 和B ，通过数据线可以将二者间的距离信息输入到电脑，距离测量精度可达到0.1 mm .实验时，小组同学将6个规格为m ＝50 g 的砝码逐个放在托盘P 上，每加放一个砝码待系统静止后均打开光电测距电路开关进行测距，测距结果直接输入电脑，测距完成关闭测距开关，然后将对应的托盘上放置砝码的数目信息输入电脑，形成一组测量数据．实验过程中弹簧始终保持竖直且在弹性限度内．实验完成后小组同学在电脑上对坐标轴和坐标轴所表示物理量的单位进行了设置，纵轴表示托盘P 上砝码的总重力F 与单个砝码重力mg 的比值；横轴表示A 、B 间的距离h ，单位设置为 cm .设置完成后，电脑系统根据实验数据自动拟合出F mg－h 图象如图所示，已知当地的重力加速度为9.8 m /s 2.(1)根据图象可求出弹簧的劲度系数k ＝__________ N /m .(结果保留一位小数)(2)输入电脑的数据没有托盘和弹簧的重力，这一疏漏对测量结果__________(选填“有影响”或“无影响”)．(3)针对实验小组在电脑上的设置操作，请你提出一条提高测量精度的改进建议：____________________________________________________________．[审题指导] 根据弹簧弹力和形变量的正比例关系，可知，砝码盘的质量遗漏对实验结果无影响，根据图象的函数关系，得到图象的斜率为－k mg，利用图象可计算出劲度系数k.横轴若改为mm ，在数据处理时会提高计算的准确度．[解析] (1)由图象可知，托盘上无砝码时，弹簧的长度为0.28 m ，每次添加砝码后系统静止，由平衡关系可得，托盘上砝码总重力F ＝k(0.28－h)，即n ＝F mg ＝k mg(0.28－h)，故该图象的斜率为－k mg ，即0－6.50.28＝－k mg，解得劲度系数k ≈11.4 N /m ； (2)输入电脑的数据没有托盘和弹簧的重力，这一疏漏对测量无影响，因为弹簧的形变和受力成正比，满足k ＝ΔFΔx .(3)为了提高实验的精度，可将轴h 的单位设置成mm ，提高h 的显示精度．[答案] (1)11.4 N /m (2)无影响 (3)将横轴h 的单位设置成mm6 某小组为了验证力的平行四边形定则，设计了如图甲所示的实验：在一个半圆形刻度盘上安装两个可以沿盘边缘移动的拉力传感器A 、B ，两传感器的挂钩分别系着轻绳，轻绳的另一端系在一起，形成结点O ，并使结点O 位于半圆形刻度盘的圆心．在O 点挂上重G ＝2.00 N 的钩码，记录两传感器A 、B 的示数F 1、F 2及轻绳与竖直方向的夹角θ1、θ2，用力的图示法即可验证力的平行四边形定则．(1)当F 1＝1.00 N 、F 2＝1.50 N ，θ1＝45°、θ2＝30°时，请在图乙中用力的图示法作图，画出两绳拉力的合力F ，并求出合力F ＝________N ．(结果保留三位有效数字)(2)该组同学在实验中，将传感器A 固定在某位置后，再将传感器B 从竖直位置的P 点缓慢顺时针旋转，得到了一系列B 传感器的示数F 2和对应的角度θ2，作出了如图丙所示的F 2－θ2图象，由图丙可知A 传感器所处位置的角度θ1＝________．[解析] (1)先画出力的标度，根据题中所给的数据，利用平行四边形定则画出力的图示并求合力F ＝2.01 N .(2)由题图丙可知，当θ2＝π3和0时，F 2的读数都为2.0 N ，根据平行四边形定则，画出如图所示的三角形，由图中几何关系，可得θ1＝π3.[答案] (1)如图所示 2.01(1.97～2.05) (2)π3【变式5】 某实验小组进行测量动摩擦因数大小实验．(1)实验时，小明同学先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，那么弹簧测力计的示数与物体所受摩擦力相比________(选填“偏大”或“偏小”)．(2)弹簧测力计正确调零后，小明同学设计了如图所示两种实验方案，来测量物体A 与长木板B 之间的滑动摩擦力大小．方案1：如图甲所示，把长木板B 固定在水平面上，匀速拉动物体A ；方案2：如图乙所示，把长木板B 放在水平面上，拉动长木板B.以上两种实验方案，你认为方案________更为合理；这是因为____________________________________．(3)小王同学利用合理的实验装置进行实验．在物体A 上放橡皮泥，准确测得物体A 和橡皮泥的总重量G ，实验中待弹簧测力计指针稳定后，将其读数记作F.改变物体A 上橡皮泥重量，重复多次，得到实验数据如表格所示：②由图线可以测得物体A 与长木板B 之间的动摩擦因数μ＝________．[解析] (1)因为弹簧自身重力的作用，所以当在竖直方向上对弹簧测力计调零后，再在水平方向上测拉力的大小，指针的位置会有一定的回缩，至使所测出的摩擦力小于实际摩擦力的大小．(2)由图示实验可知，方案1中用弹簧测力计拉动A，需要控制A做匀速直线运动，难于控制A做匀速直线运动，另一方面弹簧测力计是运动的，难于准确读数；方案2中拉动物体B，不需要控制物体B做匀速直线运动，且弹簧测力计静止，便于弹簧测力计读数；因此2方案更合理．(3)①根据表格中的数据在坐标纸上作出F－G图线．如图所示：②由题意可知，稳定时，弹簧秤的示数F等于滑块与木板间的滑动摩擦力f，根据图线的斜率等于滑块与木板间的动摩擦因数得：μ＝fF N ＝FG＝0.90－03.00－0＝0.3.[答案] (1)偏小(2)2摩擦力的测量更加方便、准确(3)①见解析图②0.30【变式6】如图所示的实验装置可以用来验证力的平行四边形定则，带有滑轮的方木板竖直放置，为了便于调节绳子拉力的方向，滑轮可以安放在木板上的多个位置．(1)请把下面的实验步骤补写完整．①三段绳子各自悬挂一定数目的等质量钩码，调整滑轮在木板上的位置，使得系统静止不动．②把一张画有等间距同心圆的厚纸紧贴木板放置在绳子与木板之间，使得圆心位于绳子结点O 处，有足够多等间距同心圆作为画图助手，这样做为的是方便作出力的图示．你认为本实验有必要测量钩码所受的重力大小吗？答________(选填“有”或“没有”，不必说明理由)．③记录____________________以及__________________________．④三段绳子上的拉力F A 、F B 、F C 才可用钩码数量来表示，根据记录的数据作出力的图示F A 、F B 、F C .⑤以F A 、F B 为邻边，画出平行四边形，如果平行边形的对角线所表示的力与________(选填“F A ”“F B ”或“F C ”)近似相等，则在实验误差允许的范围内验证了力的平行四边形定则．(2)在图中A 、B 、C 三段绳子上分别悬挂了5、4、5个钩码而静止不动，图中OA 、OB 两段绳子与竖直方向的夹角分别为α、β，如果本实验是成功的，那么sin αsin β应接近于__________．[解析] (1)②实验中钩码都是相同的，一个钩码受到的重力为一个单位力，只要计钩码的个数即可，故没有必要测量钩码的重力；③该实验采用等效法，需要记录三段绳子上挂的钩码数，以及三段绳子的方向；⑤以F A 、F B 为邻边，画出平行四边形，如果F A 、F B 所夹的对角线与F C ，近似共线等长，说明F A 、F B 所夹的对角线表示的力即为F A 、F B 的合力，即验证了力的平行四边形定则．(2)作图几个力的关系如图所示：根据正弦定理有：F B sin α＝F A sin β，且F A ＝5mg ，F B ＝4mg ，解得：sin αsin β＝F B F A ＝45. [答案] (1)②没有 ③三段绳子悬挂的钩码个数 三段绳子的方向 ⑤F C (2)45。

高中物理公开课教案-《探究弹力和弹簧伸长的关系》教学设计优秀教案一、教学目标1.理解弹力的概念及其与弹簧伸长量的关系。

2.能够运用胡克定律解决实际问题。

3.培养学生的实验操作能力和科学探究精神。

二、教学重点与难点1.重点：弹力的概念，胡克定律的应用。

2.难点：弹簧伸长量的测量，实验数据的处理。

三、教学过程1.导入新课通过提问方式引导学生回顾初中所学的弹力知识，如弹力的产生条件、弹力的方向等。

然后提出本节课要研究的问题：弹力与弹簧伸长的关系。

2.理论讲解(1)讲解弹力的概念：弹力是指物体发生弹性形变时，内部各部分之间产生的相互作用力。

(2)讲解胡克定律：在弹性限度内，弹簧的伸长量与所受拉力成正比。

公式表示为：F=kx，其中F为弹力，k为弹簧劲度系数，x为弹簧伸长量。

3.实验探究(1)实验目的：验证胡克定律，探究弹力与弹簧伸长的关系。

(2)实验器材：弹簧、测力计、砝码、铁架台、刻度尺。

(3)实验步骤：①将弹簧一端固定在铁架台上，另一端悬挂重50g的砝码，测量此时弹簧的伸长量。

②分别悬挂重100g、150g、200g的砝码，测量每次弹簧的伸长量。

③记录实验数据，绘制弹力与伸长量的关系图。

(4)实验结果与分析：通过实验数据的处理，得出弹力与弹簧伸长量成正比的结论。

同时，引导学生发现实验中存在的误差，并分析原因。

4.课堂小结本节课我们学习了弹力的概念和胡克定律，通过实验探究了弹力与弹簧伸长的关系。

实验结果表明，在弹性限度内，弹簧的伸长量与所受拉力成正比。

5.作业布置(1)复习弹力的概念和胡克定律。

(2)完成课后练习题，巩固所学知识。

四、教学反思1.加强对实验操作的指导，确保实验顺利进行。

2.关注学生的个体差异，对学习有困难的学生给予个别辅导。

3.适当增加课堂互动，提高学生的学习兴趣和积极性。

4.优化作业设计，注重培养学生的思维能力和创新能力。

本节课在引导学生学习物理知识的同时，注重培养学生的实验操作能力和科学探究精神，达到了预期的教学效果。
