液压控制元件

液压伺服阀工作原理
液压伺服阀是一种用于控制液压系统中液压执行元件运动的重要元件。

其工作原理是基于液压控制的自动调节功能，能够根据外部信号的变化，调节液压系统中的压力和流量，从而控制执行元件的运动。

液压伺服阀的工作原理可以简单描述为以下几个步骤：
1. 外部信号输入：液压伺服阀接收来自外部的信号输入，例如电信号或机械信号。

这个信号一般是由控制系统或操作者提供的，用于指示所需的阀门位置或运动速度。

2. 信号与控制元件配合：液压伺服阀将接收到的信号与内部的控制元件配合使用。

这些控制元件通常包括电磁阀、节流阀和比例控制阀等，它们通过相互配合的开启或关闭，以及相对大小的流量控制，来实现对液压系统的调节。

3. 液压系统压力和流量调节：根据输入信号的变化，伺服阀内的控制元件将相应地调节液压系统的压力和流量。

例如，当输入信号要求提高液压系统的流量时，控制元件会增大通道的截面积，从而增加液压流体的通过量；当输入信号要求降低压力时，控制元件会减小通道的截面积，从而阻碍液压流体的通过。

这样，液压系统的工作压力和流量就能够随着输入信号的变化而自动调节。

4. 执行元件运动控制：经过液压伺服阀调节后的液压系统，会将调节后的液压流体送到液压执行元件上，例如液压缸或液压
马达。

通过控制液压执行元件内的活塞或转子运动，最终实现对工作负荷的准确控制。

总结起来，液压伺服阀通过接收外部信号，配合内部控制元件的开启或关闭与流量控制，实现对液压系统压力和流量的调节，进而控制液压执行元件的运动。

这种工作原理使得液压伺服阀在各种工业应用中具有广泛的应用前景。

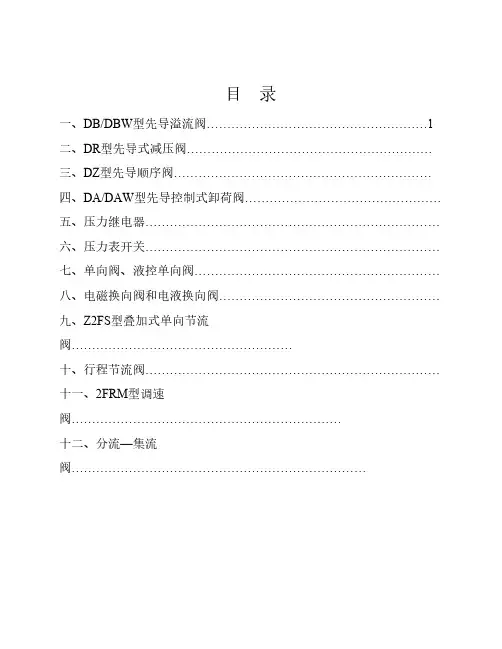

目录一、DB/DBW型先导溢流阀 (1)二、DR型先导式减压阀……………………………………………………三、DZ型先导顺序阀………………………………………………………四、DA/DAW型先导控制式卸荷阀…………………………………………五、压力继电器………………………………………………………………六、压力表开关………………………………………………………………七、单向阀、液控单向阀……………………………………………………八、电磁换向阀和电液换向阀………………………………………………九、Z2FS型叠加式单向节流阀………………………………………………十、行程节流阀………………………………………………………………十一、2FRM型调速阀…………………………………………………………十二、分流—集流阀………………………………………………………………图1 DB 型溢流阀一、DB/DBW 型先导溢流阀1． 结构和工作原理DB 型阀是先导控制式的溢流阀；DBW 型阀是先导控制式的电磁溢阀。

DB型阀是用来控制液压系统的压力；DBW 型阀也可以控制液压系统的压力，并且能在任意时刻使系统卸荷。

DB 型阀主要是由先导阀和主阀组成。

DBW 型阀是由电磁换向阀、先导阀和主阀组成。

DB 型溢流阀：A 腔的压力油作用在主阀芯（1）下端的同时，通过阻尼器（2）、（3）和通道（12）、（4）、（5）作用在主阀芯上端和先导阀（7）的锥阀（6）上。

当系统压力超过弹簧（8）的调定值时，锥阀（6）被打开。

同时主阀芯上端的压力油通过阻尼器（3）、通道（5）、弹簧腔（9）及通道（10）流回B 腔（控制油内排型）或通过外排口（11）流回油箱（控制油外排型）。

这样，当压力油通过阻尼器（2）、（3）时在主阀芯（1）上产生了一个压力差，主阀芯在这个压差的作用下打开，这样在调定的工作压力下压力油从A 腔流到B 腔（即卸荷）。

DBW 型电磁溢流阀：此阀工作原理与DB 型阀相同，只是可通过安装在先导阀上的电磁换向阀（14）使系统在任意时刻卸荷。

液压阀符号
液压阀是液压系统中常用的一种调节和控制元件，可以把在液压系统中产生的液压能量转换成机械能量，从而达到控制作业或操纵工作机构的作用。

它的符号主要包括：液压电磁阀符号、液压球阀符号、液压梯形阀符号、液压排放阀符号等。

1、液压电磁阀符号：一般由流体模块、油箱模块、液压阀符号、控制电磁线圈及指示灯构成，主要是控制液压元件的电磁活动，使液压系统中的液压元件保持所要求的液压和流量。

液压电磁阀符号：控制线圈（压力控制线圈）为多菱形；油箱模块为矩形；控制电磁线圈为圆形；指示灯为三角形。

2、液压球阀符号：液压球阀是一种可控制和调节动作的液压元件，常用于液压系统的排放、手动调节和自动调节等控制，可以控制流体在管路中的流量和液压。

液压球阀符号：球阀模块为三角形；排放渠为三角箭头；回流渠为反三角箭头；管夹具为鱼骨形。

液压阀，是液压系统中调节和控制元件中重要的一项，它有多种种类，各自的符号也不尽相同，因此，做为机械设计工程师，要思考清楚具体选择使用哪一种液压阀，以及消除歧义，确保正确施工，提高学习水平和了解液压阀符号的能力，就显得尤为重要。

汽轮机介绍之中压主汽门及液压控制部分汽轮机是一种利用高温高压蒸汽推动转子运动来产生机械能的热动力设备。

其中压主汽门及液压控制部分是汽轮机中的重要部件，下面将对其进行详细介绍。

1.压主汽门压主汽门是汽轮机中的关键元件，它控制着蒸汽进入转子的流量和压力，对汽轮机的工作稳定性和效率起着重要作用。

主汽门通常由阀体、阀盘和阀杆组成。

阀体是主汽门的外壳，通常由铸铁或钢锻件制成，具有足够的强度和刚度来承受高压蒸汽的冲击和压力。

阀盘是主汽门的关键部分，通常由不锈钢制成，具有良好的耐磨性和耐高温性。

阀盘上一般有几个孔洞，通过控制这些孔洞的开闭，可以调节蒸汽进入转子的流量和压力。

阀杆是连接阀盘和执行机构的元件，通过阀杆的上下移动，可以实现阀盘的开关。

液压控制部分是用来控制压主汽门开关的机构，其中包括压力油系统、控制阀和执行机构。

压力油系统是提供液压能源的部分，通常由液压泵、储油罐、液压油管路和液压阀组成。

液压泵负责将机械能转换为液压能，将液压油输送到控制阀和执行机构。

储油罐用来储存液压油，并保持系统的压力稳定。

液压油管路将液压油输送到各个部件。

控制阀是用来控制压力油的流向和压力的部件，通常由阀门和可调节的阀芯组成。

阀门可以实现液压油的进出控制，阀芯用来调节压力。

通过调节控制阀，可以实现对压主汽门的精确控制，从而达到更好的调节效果。

执行机构是执行控制阀信号，实现压主汽门开关的部件，通常由液体驱动的活塞或电动驱动的电机组成。

液压驱动的活塞通过液压油的进出来实现阀盘的开关操作，电动驱动的电机通过电磁信号控制阀盘的开合。

总结：压主汽门及液压控制部分是汽轮机中的重要组成部件，通过控制蒸汽的流量和压力来实现对汽轮机的精确控制。

压主汽门通常由阀体、阀盘和阀杆组成，液压控制部分则由压力油系统、控制阀和执行机构组成。

通过合理的设计和控制，可以实现汽轮机的稳定运行和高效工作。

液压控制系统的基本组成液压控制系统是一种利用压力传递液体来实现力、运动和能量转换的控制系统。

它由多个组成部分组合而成，每个部分都有着特定的功能。

下面将对液压控制系统的基本组成进行详细介绍。

1. 液压源液压源是液压控制系统的动力来源，主要由液压泵、液压马达和液压发电机等组成。

液压泵负责将机械能转化为液压能，将液体压力提高；液压马达则将液体能量转化为机械能，实现运动；液压发电机则是通过液体能量转化为电能，为系统提供电力。

2. 液压执行元件液压执行元件是液压控制系统中负责执行特定任务的部件，主要包括液压缸和液压马达。

液压缸通过液压能将液体压力转化为线性运动，实现推拉工作；液压马达则将液体能量转化为旋转运动，实现转动工作。

3. 液压控制阀液压控制阀是液压控制系统中的核心部件，负责控制液体的流动方向、压力和流量。

常见的液压控制阀包括单向阀、溢流阀、节流阀、方向控制阀和比例控制阀等。

这些阀门能够根据系统需求进行开启、关闭或调节，从而实现对液压能的精确控制。

4. 液压储能元件液压储能元件主要包括液压蓄能器，用于存储液体能量以备系统需要时使用。

液压蓄能器能够在系统停止供液或液压源故障时继续提供能量，保证系统的稳定运行。

5. 辅助元件辅助元件是液压控制系统中的其他重要组成部分，主要包括油箱、滤清器、冷却器、管路和连接件等。

油箱用于储存液压油，并起到冷却和滤清的作用；滤清器负责过滤液压油中的杂质，保证系统的正常运行；冷却器则通过散热将液压油的温度降低，防止系统过热；管路和连接件用于连接各个液压元件，使液体能够顺畅地流动。

液压控制系统的基本组成就是以上几个部分。

通过液压源提供动力，液压执行元件实现动作，液压控制阀控制液体的流动，液压储能元件存储能量，辅助元件保证系统的正常运行。

这些部分相互配合，共同完成液压控制系统的功能。

液压控制系统的基本组成是多个部分的组合，每个部分都有着特定的功能。

了解和掌握液压控制系统的基本组成，对于正确使用和维护液压系统具有重要意义。

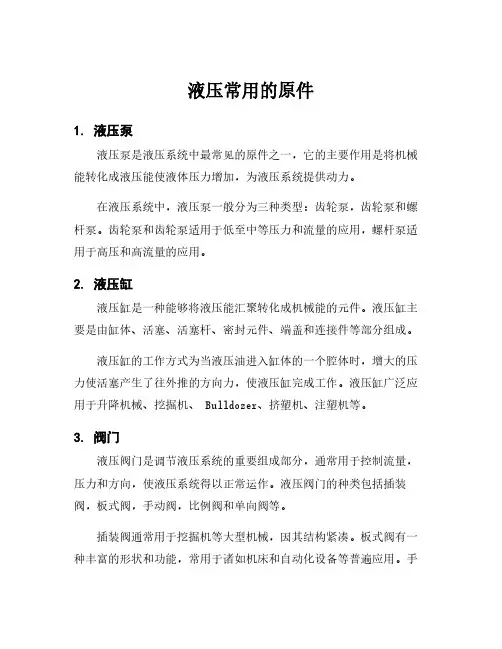

液压常用的原件
1.液压泵
液压泵是液压系统中最常见的原件之一，它的主要作用是将机械能转化成液压能使液体压力增加，为液压系统提供动力。

在液压系统中，液压泵一般分为三种类型：齿轮泵，齿轮泵和螺杆泵。

齿轮泵和齿轮泵适用于低至中等压力和流量的应用，螺杆泵适用于高压和高流量的应用。

2.液压缸
液压缸是一种能够将液压能汇聚转化成机械能的元件。

液压缸主要是由缸体、活塞、活塞杆、密封元件、端盖和连接件等部分组成。

液压缸的工作方式为当液压油进入缸体的一个腔体时，增大的压力使活塞产生了往外推的方向力，使液压缸完成工作。

液压缸广泛应用于升降机械、挖掘机、Bulldozer、挤塑机、注塑机等。

3.阀门
液压阀门是调节液压系统的重要组成部分，通常用于控制流量，压力和方向，使液压系统得以正常运作。

液压阀门的种类包括插装阀，板式阀，手动阀，比例阀和单向阀等。

插装阀通常用于挖掘机等大型机械，因其结构紧凑。

板式阀有一种丰富的形状和功能，常用于诸如机床和自动化设备等普遍应用。

手
动阀通常是一些较小的应用，而单向阀则用于许多不同类型的应用中。

总之，液压泵、液压缸和液压阀门是液压系统中最常见的三种原件。

这些液压元件的作用使得机械设备的动力传递和控制变得更加有效，通常应用于工程机械、冶金机械、矿山机械、造纸机械等方面。

1、什么是液压传动？液压传动是以液体作为工作介质，进行能量转换、传递和控制的一种传动方式。

液压传动的主要缺点：（1）无法避免泄露，难以实现严格的传动比；（2）液压系统不宜在很高或很低的温度下工作。

（3）传动效率较低（4）液压传动的工作可靠性不如电力传动和机械传动，（5）液压元件的制造精度要求高，造价较贵，使用、维护要求有一定的专业知识和较高的技能水平。

（6）液压能的获得与传递不如电能方便。

（7）液压系统中各种元件、辅件及工作介质均在封闭的系统内工作，其故障征兆难以及时发现，故障原因较难确定。

2、液压传动的四个基本特征：（1）容积式液压泵的工作压力p 与流量q 之间不具有相关性，而是具有刚性的压力-流量特征。

（2）其工作压力主要取决于负载（3）液压缸的运动速度主要取决于输入的流量，与负载无关。

（4）液压功率等于压力与流量的乘积。

液压传动系统的组成：液压动力元件（液压泵）、液压执行元件（液压缸、液压马达）、液压控制元件（液压阀、液压控制阀）、液压辅助元件（油箱、管道、密封元件、过滤器等）、工作介质3、什么是液压泵和液压马达的排量排量：液压泵或液压马达主轴每转一周，根据计算其密封容腔几何尺寸的变化而得出的排出或流入的液体体积，称为其理论排量。

在工程上，可以用在低压无泄漏的情况下液压泵（液压马达）每转一周所排出的液体体积来表示。

也可将液压泵（液压马达）每转一弧度所排出的液体体积定义为其排量。

4、容积效率、总效率容积效率ηvp 是用来评价油液泄露损失程度的参数液压泵的容积效率ηvp 为其实际输出流量qp 与理论输出流量q t 之比 液压马达的容积效率ηvm 为其理论输入流量 q t 与实际输入流量qm 之比 总效率 η 等于机械效率ηm 与容积效率ηv 的乘积液压泵的总效率 ηp 等于其实际输出功率pop 与实际输入功率p ip 之比 ηηηmp vp p p ip opp w p Tq p p =∆== 液压马达的总效率ηm 等于其实际输出功率 p om 与实际输入功率p im 之比ηηηm m vm m m im omm q T p p p w =∆==5、外啮合齿轮泵特点：由一对相同的齿轮，被封闭在由前盖、后盖和外壳所构成的空腔中啮合运转，利用齿间容积的变化来实现吸油和排油。

液压元件知识点总结一、液压系统的基本组成1. 液压系统包括液压能源装置、执行元件和控制元件三个部分。

2. 液压能源装置的主要作用是将机械能转换为液压能，并为整个系统提供动力。

3. 执行元件是将液压能转换为机械能的装置，包括液压缸、液压马达等。

4. 控制元件是对液压系统进行控制和调节的元件，包括液压阀、液压泵等。

5. 液压系统还包括油箱、管路、液压油等辅助部件。

二、液压泵1. 液压泵是液压系统的动力源，其作用是将机械能转化为液压能，并向系统提供液压能。

2. 液压泵通常根据其工作原理可以分为齿轮泵、涡轮泵、液压柱塞泵、液压活塞泵等不同类型。

3. 液压泵的主要性能参数包括排量、压力、效率等。

4. 液压泵的使用和维护应该按照规定进行，以保证其正常工作。

三、液压阀1. 液压阀是液压系统的控制元件，其主要作用是控制和调节液压系统的压力、流量和方向。

2. 液压阀通常根据其功能可以分为溢流阀、节流阀、方向控制阀等不同类型。

3. 液压阀的选型应根据系统的工作条件和要求来进行，以充分发挥其作用。

4. 液压阀的安装和调试应符合相关标准和规范，以保证系统的正常运行。

四、液压缸1. 液压缸是液压系统中的执行元件，其主要作用是将液压能转化为机械能，完成工件的运动。

2. 液压缸通常根据其结构形式可以分为单作用液压缸、双作用液压缸等不同类型。

3. 液压缸的选型应根据工作负荷、行程、速度等要求来进行，以满足其使用条件。

4. 液压缸的安装和调试应符合相关标准和规范，以保证系统的正常运行。

五、液压马达1. 液压马达是液压系统中的执行元件，其主要作用是将液压能转化为旋转运动，完成特定的转动工作。

2. 液压马达通常根据其结构形式可以分为齿轮液压马达、轴向柱塞液压马达等不同类型。

3. 液压马达的选型应根据工作负荷、转速、扭矩等要求来进行，以满足其使用条件。

4. 液压马达的安装和调试应符合相关标准和规范，以保证系统的正常运行。

六、液压传动系统1. 液压传动系统是由液压泵、液压阀、执行元件等组成的系统，其主要作用是将动力传递到机械装置上，实现工作机构的运动。

液压元件组成
液压元件是液压传动系统中的核心部件，它们不仅负责液压能量的转换和传递，还能控制系统的输出和运行。

液压元件主要包括以下几类：
1. 液压泵：负责将机械能转化为液压能，并将液压油送入液压系统。

2. 液压马达：与液压泵相反，将液压能转化为机械能，推动各种机械装置运动。

3. 液压缸：将液压能转化为机械能，用于推动、拉动、举升等运动。

4. 液压阀门：控制液压系统流量、压力和方向的元件，包括单向阀、安全阀、调压阀、换向阀等。

5. 液压管路：将液压油从液压泵输送至各个液压元件，同时将液压能传递回油箱。

以上是常见的液压元件，它们的组合和配合形成了各种不同类型的液压系统，广泛应用于机械、航空、军事等领域。

在使用液压系统时，需要根据不同的需求选择合适的液压元件，以确保系统的性能和安全。

- 1 -。

液压是什么原理液压是一种利用液体传递能量的技术，它在现代工程领域中得到了广泛的应用。

液压技术的原理是利用液体在封闭的管路中传递压力和能量，从而驱动机械装置完成各种工作。

液压技术的应用领域非常广泛，涵盖了机械制造、航空航天、军事装备、建筑工程、汽车工业等多个领域。

本文将从液压的基本原理、工作原理和应用领域等方面进行介绍。

首先，液压技术的基本原理是利用液体传递能量。

液体在封闭的管路中传递压力，从而产生力和运动。

液压系统由液压泵、执行元件、控制元件、辅助元件和液压油组成。

液压泵将机械能转换为液压能，液压油在管路中传递压力，驱动执行元件完成各种工作。

控制元件用于控制液压系统的工作，辅助元件则用于辅助液压系统的工作。

液压技术的基本原理是利用液体的不可压缩性和传递压力的特性，将机械能转换为液压能，从而实现各种工作。

其次，液压技术的工作原理是利用液体传递压力和能量。

液压系统通过液压泵将机械能转换为液压能，液压油在管路中传递压力，驱动执行元件完成各种工作。

液压执行元件包括液压缸和液压马达，它们通过液压油的压力和流量来实现线性运动和旋转运动。

液压控制元件包括阀门、油缸和油泵等，它们用于控制液压系统的工作。

液压技术的工作原理是利用液体的不可压缩性和传递压力的特性，将机械能转换为液压能，从而实现各种工作。

最后，液压技术在工程领域中得到了广泛的应用。

液压技术可以用于各种机械装置的驱动和控制，如液压挖掘机、液压压力机、液压起重机、液压冲床等。

液压技术还可以用于航空航天领域的飞行器和航天器，军事装备的武器和装甲车辆，建筑工程中的起重和挖掘设备，汽车工业中的制动和转向系统等。

液压技术的应用领域非常广泛，它在现代工程领域中发挥着重要的作用。

总之，液压技术是一种利用液体传递能量的技术，它的原理是利用液体的不可压缩性和传递压力的特性，将机械能转换为液压能，从而实现各种工作。

液压技术在工程领域中得到了广泛的应用，它的应用领域非常广泛，涵盖了机械制造、航空航天、军事装备、建筑工程、汽车工业等多个领域。
