软岩的物理力学性质

(一) 岩土工程地质分类按照GB 50007—2002《建筑地基基础设计规范》,作为建筑地基的岩土, 可分为岩石、碎石、砂土、粉土、黏性土和人工填土等。

1.岩石的分类岩石应为颗粒间牢固联结, 呈整体或具有节理裂隙的岩体。

岩石的分类有地质分类和工程分类。

地质分类主要根据岩石的成因, 矿物成分、结构构造和风化程度, 可用地质名称加风化程度表达, 如强风化花岗岩、微风化砂岩等。

岩石按成因的类型, 可分为岩浆岩(火成岩)、沉积岩(水成岩) 和变质岩三大类。

工程分类主要根据岩体的工程性状加以分类。

地质分类是一种基本分类, 工程分类是在岩石分类的基础上进行的。

(1)根据岩石的成因, 岩石可分为岩浆岩(火成岩)、沉积岩 (水成岩) 和变质岩三大类。

岩浆在向地表上升过程中, 由于热量散失逐渐经过分异等作用冷凝而成岩浆岩。

岩浆岩的分类见表Ⅰ-1。

表Ⅰ -1 岩浆岩的分类沉积岩是由岩石、矿物在内外力的作用下破碎成碎屑物质后,再经水流、风吹和冰川等的搬运、堆积在大陆低洼地带或海洋,再经胶结、压密等成岩作用而成的岩石。

沉积岩的分类见表Ⅰ-2。

表Ⅰ -2 沉积岩的分类变质岩是岩浆岩或沉积岩在高温、高压或其他因素作用下,经变质所形成的岩石。

变质岩的分类见表Ⅰ-3。

表Ⅰ -3 变质岩的分类(2)根据岩石的坚硬程度,岩石的分类见表Ⅰ-4。

表Ⅰ-4 岩石坚硬程度的划分(3)根据岩体完整程度的分类见表Ⅰ-5。

表Ⅰ -5 岩体完整程度划分注完整性指数为岩体纵波波速与岩块纵波波速之比的平方。

(4)根据岩体基本质量等级的分类见表Ⅰ-6。

表Ⅰ-6 岩体基本质量等级分类(5)根据风化程度,岩石的分类见表Ⅰ-7和表Ⅰ-8。

表Ⅰ -7 岩体风化带表Ⅰ-8 岩石按风化程度分类注 1.波速比Kv为风化岩石与新鲜岩石压缩波速度之比。

2.风化系数Kf为风化岩石与新鲜岩石饱和单轴抗压强度之比。

3.花岗岩类岩石,可采用标准贯入试验划分,N≥50为强风化;50>N≥30为全风化; N<30为残积土。

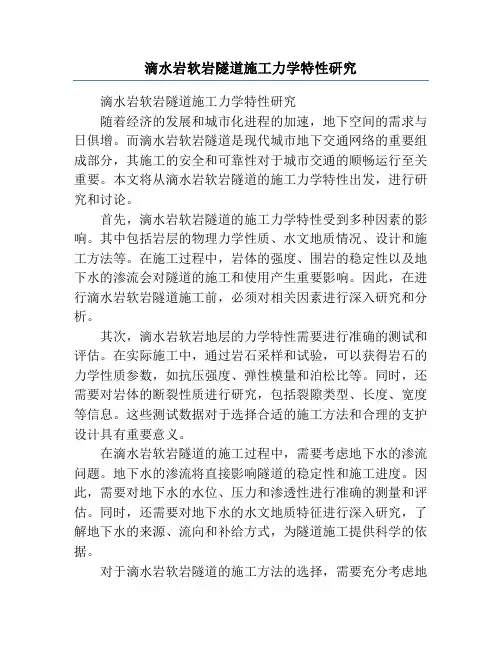

滴水岩软岩隧道施工力学特性研究滴水岩软岩隧道施工力学特性研究随着经济的发展和城市化进程的加速，地下空间的需求与日俱增。

而滴水岩软岩隧道是现代城市地下交通网络的重要组成部分，其施工的安全和可靠性对于城市交通的顺畅运行至关重要。

本文将从滴水岩软岩隧道的施工力学特性出发，进行研究和讨论。

首先，滴水岩软岩隧道的施工力学特性受到多种因素的影响。

其中包括岩层的物理力学性质、水文地质情况、设计和施工方法等。

在施工过程中，岩体的强度、围岩的稳定性以及地下水的渗流会对隧道的施工和使用产生重要影响。

因此，在进行滴水岩软岩隧道施工前，必须对相关因素进行深入研究和分析。

其次，滴水岩软岩地层的力学特性需要进行准确的测试和评估。

在实际施工中，通过岩石采样和试验，可以获得岩石的力学性质参数，如抗压强度、弹性模量和泊松比等。

同时，还需要对岩体的断裂性质进行研究，包括裂隙类型、长度、宽度等信息。

这些测试数据对于选择合适的施工方法和合理的支护设计具有重要意义。

在滴水岩软岩隧道的施工过程中，需要考虑地下水的渗流问题。

地下水的渗流将直接影响隧道的稳定性和施工进度。

因此，需要对地下水的水位、压力和渗透性进行准确的测量和评估。

同时，还需要对地下水的水文地质特征进行深入研究，了解地下水的来源、流向和补给方式，为隧道施工提供科学的依据。

对于滴水岩软岩隧道的施工方法的选择，需要充分考虑地质条件和施工力学特性。

在滴水岩软岩地层中，通常采用管片和钢拱支护结构来增加隧道的稳定性。

此外，还可以采用喷射混凝土和岩体锚杆等支护措施，增加隧道的承载能力和抗震性能。

在施工过程中，还需要合理选择掘进方法和爆破方案，以减小对周围环境和建筑物的影响。

最后，滴水岩软岩隧道的施工力学特性研究对于隧道的长期使用和养护也具有重要意义。

隧道的使用阶段将受到地下水涌入、地震等外部因素的影响。

因此，需要对隧道的变形、稳定性和排水情况进行长期监测和评估，及时采取有效的维护措施，确保隧道的安全使用。

软岩变形特征引言软岩是指抗压强度低于10MPa的岩石，其变形特征常受到地质力学和岩石工程学的关注。

软岩地区的开发与利用往往面临着诸多挑战，因此对软岩变形特征的研究具有重要意义。

本文将对软岩变形特征进行全面、详细、完整且深入的探讨。

一、软岩的定义和分类1.1 软岩的定义软岩是指抗压强度低于10MPa的岩石，其主要由粉状物质、粘土矿物和腐殖质等组成。

软岩通常具有较高的含水量，容易发生变形和破坏。

1.2 软岩的分类软岩根据其物质成分和形成过程可以分为多种类型，包括粉砂岩、粘土岩、页岩等。

不同类型的软岩具有不同的物理特性和变形特征，对于岩石工程来说，了解不同类型软岩的特点十分重要。

二、软岩变形特征的表现形式2.1 塑性变形软岩在受到外界应力的作用下，往往表现出较大的塑性变形。

这主要是由于软岩中的粒子之间存在较大的空隙，使得岩石易于发生滑动和变形。

2.2 产状变形软岩在形成过程中常受到多种构造力学和地质力学的影响，导致其呈现出特殊的产状变形特征。

例如，软岩区域常常存在倾斜、抬升和褶皱等产状变形。

2.3 空隙变形由于软岩中存在较大的孔隙结构，岩石容易发生孔隙变形。

软岩中的孔隙变形主要包括孔隙的闭合和扩张，这对于岩石工程而言具有重要的影响。

2.4 水力变形软岩通常具有较高的含水量，因此水力变形是软岩变形的重要表现形式之一。

水力变形主要包括渗流和溶解作用，这会导致软岩的物理性质发生改变。

三、影响软岩变形特征的因素3.1 静力因素软岩的变形特征受到多种因素的综合影响，其中静力因素是主要影响因素之一。

软岩受到地层的压力、重力和地壳运动等作用，会发生不同程度的变形和破坏。

3.2 动力因素动力因素也对软岩的变形特征具有重要影响。

地震、爆炸等外界动力作用会引起软岩的震动和振动，导致软岩发生变形和破坏。

3.3 温度因素软岩的温度变化也会导致其变形特征发生改变。

软岩在高温下易于软化和流动，而在低温下则容易发生冻胀和开裂。

3.4 水力因素水力因素对于软岩的变形特征有着重要的影响。

岩土的物理力学性质指标
岩土的物理力学性质指标应根据工程地质划分的扇形区及各区的边坡变形破坏特点，选取与之有关的试样进行力学试验，测定岩石及软弱夹层物理力学性质指标。

岩石及软弱夹层的物理性质指标详见表1至表7。

表1 部分岩石的容重
表2 部分岩石的孔隙率与吸水率
表3 不同成因粘土的有关物理力学性质指标（一）
表4 不同成因粘土的有关物理力学性质指标（二）
表5 几种土的渗透系数表
表6 土的平均物理、力学性质指标（一）
表7 土的平均物理、力学性质指标（二）
注：1.平均比重取：砂为2.65；轻亚粘土为2.70；亚粘土为2.71；粘土2.74。

2.粗砂与中砂的Eo值适用于不均系数Cu=3时，当Cu＞5时应按表中所列值减少2/3。

Cu为中间值时， Eo 值按内插法确定。

3.对于地基稳定计算，采用内摩擦角φ的计算值低于标准值2°。

岩石及软弱夹层的力学性质指标见表8至表25。

表8 岩石力学性质指标的经验数据（一）。

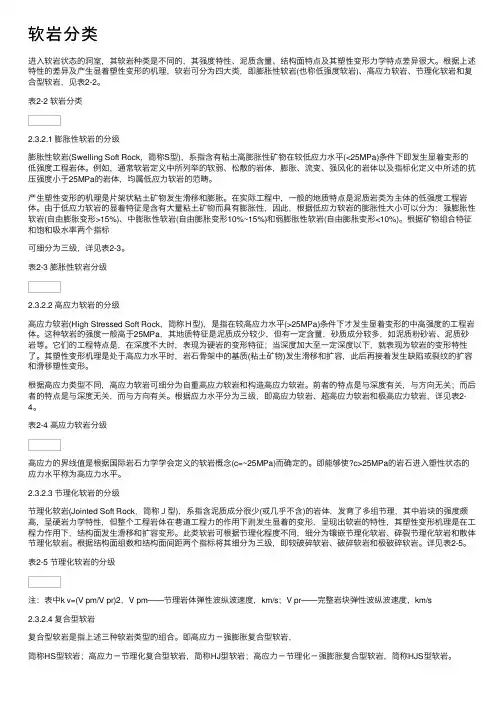

软岩分类进⼊软岩状态的洞室，其软岩种类是不同的，其强度特性、泥质含量、结构⾯特点及其塑性变形⼒学特点差异很⼤。

根据上述特性的差异及产⽣显着塑性变形的机理，软岩可分为四⼤类，即膨胀性软岩(也称低强度软岩)、⾼应⼒软岩、节理化软岩和复合型软岩，见表2-2。

表2-2 软岩分类2.3.2.1 膨胀性软岩的分级膨胀性软岩(Swelling Soft Rock，简称S型)，系指含有粘⼟⾼膨胀性矿物在较低应⼒⽔平(<25MPa)条件下即发⽣显着变形的低强度⼯程岩体。

例如，通常软岩定义中所列举的软弱、松散的岩体，膨胀、流变、强风化的岩体以及指标化定义中所述的抗压强度⼩于25MPa的岩体，均属低应⼒软岩的范畴。

产⽣塑性变形的机理是⽚架状粘⼟矿物发⽣滑移和膨胀。

在实际⼯程中，⼀般的地质特点是泥质岩类为主体的低强度⼯程岩体。

由于低应⼒软岩的显着特征是含有⼤量粘⼟矿物⽽具有膨胀性，因此，根据低应⼒软岩的膨胀性⼤⼩可以分为：强膨胀性软岩(⾃由膨胀变形>15%)、中膨胀性软岩(⾃由膨胀变形10%~15%)和弱膨胀性软岩(⾃由膨胀变形<10%)。

根据矿物组合特征和饱和吸⽔率两个指标可细分为三级，详见表2-3。

表2-3 膨胀性软岩分级2.3.2.2 ⾼应⼒软岩的分级⾼应⼒软岩(High Stressed Soft Rock，简称Ｈ型)，是指在较⾼应⼒⽔平(>25MPa)条件下才发⽣显着变形的中⾼强度的⼯程岩体。

这种软岩的强度⼀般⾼于25MPa，其地质特征是泥质成分较少，但有⼀定含量，砂质成分较多，如泥质粉砂岩、泥质砂岩等。

它们的⼯程特点是，在深度不⼤时，表现为硬岩的变形特征；当深度加⼤⾄⼀定深度以下，就表现为软岩的变形特性了。

其塑性变形机理是处于⾼应⼒⽔平时，岩⽯⾻架中的基质(粘⼟矿物)发⽣滑移和扩容，此后再接着发⽣缺陷或裂纹的扩容和滑移塑性变形。

根据⾼应⼒类型不同，⾼应⼒软岩可细分为⾃重⾼应⼒软岩和构造⾼应⼒软岩。

灰 岩鲕状 2.770.0948.630.4石英砾岩 2.660.2830.2绢英千枚岩微风化 2.600.206530灰 岩含燧石结核 2.640.5639.830泥 岩 2.65 1.5433.430石英砂岩 2.28 4.6544.229.9 1.22灰 岩 2.6072.929.232.5粉砂岩泥 质 2.52 3.103329云母片麻岩弱风化49.428.2云母片麻岩 2.50 3.4245.328.1粘土岩砂 质 2.574227.9灰 岩泥 质 2.53 3.936527.8页 岩 2.61 2.753527.5砂 岩39.127.3 2.54角砾岩 2.43 3.7256.627.3闪长玢岩岩脉,弱风化 2.950.2454.926.80.78灰 岩薄层,条带5526.528.4芒硝岩 2.0126.410.2砂 岩弱风化 2.15 6.654126 4.6粉砂岩弱风化 2.59 1.9132.825.7角砾岩 2.46 3.354.625.6砂 岩弱风化 2.19 5.147.125.5细砂岩全风化 2.188.0148.125.1石英片岩含白云母,弱风化 2.1725.0 1.3灰 岩 2.6479.224.847.5砂 岩 2.28 2.6436.524.8花岗岩强风化 2.33 5.65402318.4角砾岩 2.580.834224灰页岩 2.61 2.342924油页岩 2.0915.526.1砂 岩强风化 2.22 5.658.223.9砂 岩钙质，弱风化 2.33 5.344423.5灰 岩 2.33 4.436.223.5灰 岩白云质,微风化 2.770.4143.723.3细砂岩泥 质 2.22 5.6542.723.1灰 岩泥 质 2.610.1473.823花岗岩强风化 2.33 5.65402318.4绿泥石片岩 2.740.693423粘土岩 2.58 2.913123页 岩砂 质 2.63 1.3537.222.7云母片岩弱风化 2.69 1.245.322.0白云岩灰 质 2.690.2564.621.9粉细砂岩新 鲜 2.1739.221.7 6.7安山岩凝灰质63.821.4粉砂岩灰黑色 2.81 1.3254.521.2水云母页岩 2.44 3.7629.921.317.8粉砂岩泥 质 2.52 3.1645.321灰 岩33.721砂 岩泥钙质 2.4175.220.9粘土岩砂 质 2.41 3.0620.5 1.82粘土岩砂 质 2.51 2.53819.6粘土岩砂 质 2.54 2.8431.619.6砂 岩泥 质 2.58 2.8181.319.3粘土岩砂 质 2.62 1.9834.519粘土岩砂 质 2.59 2.6443.118.6页 岩砂质微风化 2.51 3.9671.718.2粘土岩砂 质 2.56 2.1252.718白云岩泥 质 2.530.553518页 岩 2.5625.718页 岩3317.8板 岩风 化 2.55 2.7233.917.537.3页 岩砂 质 2.52 2.0863.517.3细砂岩钙 质 2.51 1.583617.3砂 岩弱风化 2.35 6.5045.517.28.2糜棱岩片 状 2.740.903117泥灰岩 2.48 2.3628.316.5 1.9粘土岩砂 质 2.5531.716.3片麻岩 2.48 2.8216.10.017粉砂岩泥 质 2.41 3.6546.115.9辉长辉绿岩强风化 2.705415.7砂 岩泥 质 2.57 1.4937.515.6页 岩 2.63 2.0321.415.5 1.1粉砂岩 2.41 3.3252.414.7粘土岩砂 质 2.54 2.725.214.6玄武岩软 弱 2.65 3.719.214.4细砂岩、泥岩互 层 2.670.7322.814.2砾 岩强风化 2.49 2.933614砂 岩变质,强风化 2.52 2.774713.919.8粘土岩 2.56 3.2545.913.9云母片岩全风化 2.65 1.8430.813.8细砂岩 2.72 1.9256.013.5细砂岩弱风化 2.26 4.1718.213.3泥 岩砂 质 2.42 4.3514.813.6粗砂岩砾 质 2.207.7838.412.9玢 岩 2.610.3815.912.5灰 岩 2.620.8123.212.3玄武岩节理发育,全风化 2.47 3.1741.112.1砾 岩砂 质 2.593412.1细砂岩 1.988.1915.311.6灰 岩薄层,风化 2.55 1.613011.2粘土岩 2.36 6.540.611.4砂页岩 2.6614.311.1绢英千枚岩薄片，微，风化 2.600.202510石英砾岩 2.58 1.0110.7泥灰岩 2.25 6.1617.310.621.5泥 岩 2.487.282810.6 6.5粉砂岩 2.6316.610.59.7绢英千枚岩薄片状，弱风化 2.900.27301010.0粘土岩 2.5331.69.9粉砂岩泥 质 2.31 4.5530.69.9页 岩 2.6026.39.8 2.66芒硝岩 2.309.2粘土岩 2.50 6.3634.98.7粘土岩 2.33 6.1616.28.6粘土岩砂 质 6.535.28.4砂 岩钙 质 2.6137.58.322.3粉砂岩 2.55 4.8142.88.3 1.21角砾岩 2.21 5.339.58.2云母片岩松软,全风化 2.53 2.58198.2砂 岩强风化 2.34 5.27178 6.45砂 岩条带状 2.3925.37.8大理岩16.97.6大理岩集块状 2.62 3.36437.6花岗闪长岩强风化 2.55 2.48397 5.39页 岩紫红色 2.257.620.6 6.7 1.85粉砂岩粘土质 2.35 3.1814.3 6.2 3.23玄武玢岩强风化 2.62 1.9213.1 5.9粘土岩 2.2714 5.7粘土岩砂 质 2.62 5.5 4.6绿泥石片岩弱风化 2.5714.6 5.3页 岩强风化 2.40 4.15 5.2砂 岩微风化 2.21 6.1414.5 5.1砂 岩变质,强风化 2.26 5.6818515.9粘土岩 2.51 1.945砂 岩集块状 2.44 5.0913.5 4.2粉砂岩 2.37 3.3214.14千枚岩强风化 2.25 4.9874石英砂岩 2.59 1.01 3.7粉砂岩泥 质 2.1410.2420.6 1.5 1.17芒硝岩 2.3524.929.6泥 岩紫红色 2.257.620.6页 岩 2.6520粘土岩 2.6920.710.3粘土岩 2.60 1.713.3芒硝岩 2.0812.6粘土岩 2.25 4.4页 岩全风化 2.41 4.3丰 满碧 口江 垭天升桥一级电站山西北引黄徐州铜山柳泉矿0.2970葫芦口岗南水库广元香水渡狮子滩龙 门紫坪铺升钟漫湾潘家口(杨叉子坝址隔河岩华东盐矿葫芦口水库万 安漫 湾0.4150小井沟水库云南、丰收河大寨电站1.093000黄 龙徐州铜山小井沟水库江西七星水库万 安陆 浑0.253900龙口矿区沱江水库升 钟偏窗子恒 山陕西王圪堵水库江 垭江西七星水库丹江口罗江口电站0.4044龙门(甘泽坡坝址)绿水河鲁布革陕西王圪堵水库0.886辽闹得海水库大藤峡鄂利川长顺电站1.0*120小什字*现场抗剪断马鞍山桃中铁矿三岔水库升钟四九滩电站东西关寨水库月江口上洞水库偏窗子六郎洞月江口普 定徐州铜山葫芦口安微冬至小什字水库陕西王圪堵水库黑龙潭丹江口龙口电站下洞水库河南长竹河水库太平湾丹江口万县威池水库0.682680*彭水*室内三轴值太平湾葫芦口水库以礼河二级天升桥一级柘 林江西大坳小什字水库绿水河石景山龙口灰坝小井沟长滩水库太平湾下马岭江 垭以礼河一级小什字陕西王圪堵水库恒 山三 岔徐州铜山0.5310碧 口丰 满河口村0.67520淮 阳鄂巩河水库0.510碧 口狮子滩太平湾乌江渡抗切380华东盐矿蒲江小河子水库黑龙潭红旗水库鄂、巩河水库石景山灰坝0.48*0六郎洞*岩石粗面摩擦绿水河上饶大坳五强溪岗南水库石景山龙口灰坝江西奉新淮 阳葛洲坝陆 浑升钟巩河水库冯家山水库0.5582陆 浑0.6718新疆咯拉咯尔电站江西高湖小井沟石景山灰坝葛洲坝江 口河南白沙水库1.03190安微淮阳抗切380华东盐矿1.23760淮 阳0.45430天生桥二级来风塘口1.0770偏窗子抗切250华东盐矿0.247升钟六郎洞。

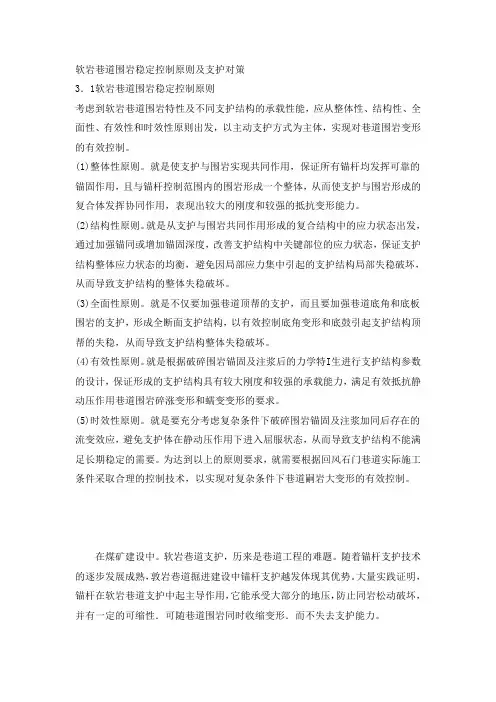

软岩巷道围岩稳定控制原则及支护对策3．1软岩巷道围岩稳定控制原则考虑到软岩巷道围岩特性及不同支护结构的承载性能，应从整体性、结构性、全面性、有效性和时效性原则出发，以主动支护方式为主体，实现对巷道围岩变形的有效控制。

(1)整体性原则。

就是使支护与围岩实现共同作用，保证所有锚杆均发挥可靠的锚固作用，且与锚杆控制范围内的围岩形成一个整体，从而使支护与围岩形成的复合体发挥协同作用，表现出较大的刚度和较强的抵抗变形能力。

(2)结构性原则。

就是从支护与围岩共同作用形成的复合结构中的应力状态出发，通过加强锚同或增加锚固深度，改善支护结构中关键部位的应力状态，保证支护结构整体应力状态的均衡，避免因局部应力集中引起的支护结构局部失稳破坏，从而导致支护结构的整体失稳破坏。

(3)全面性原则。

就是不仅要加强巷道顶帮的支护，而且要加强巷道底角和底板围岩的支护，形成全断面支护结构，以有效控制底角变形和底鼓引起支护结构顶帮的失稳，从而导致支护结构整体失稳破坏。

(4)有效性原则。

就是根据破碎围岩锚固及注浆后的力学特I生进行支护结构参数的设计，保证形成的支护结构具有较大刚度和较强的承载能力，满足有效抵抗静动压作用巷道围岩碎涨变形和蠕变变形的要求。

(5)时效性原则。

就是要充分考虑复杂条件下破碎围岩锚固及注浆加同后存在的流变效应，避免支护体在静动压作用下进入屈服状态，从而导致支护结构不能满足长期稳定的需要。

为达到以上的原则要求，就需要根据回风石门巷道实际施工条件采取合理的控制技术，以实现对复杂条件下巷道嗣岩大变形的有效控制。

在煤矿建设中。

软岩巷道支护，历来是巷道工程的难题。

随着锚杆支护技术的逐步发展成熟，敦岩巷道掘进建设中锚杆支护越发体现其优势。

大量实践证明，锚杆在软岩巷道支护中起主导作用，它能承受大部分的地压，防止同岩松动破坏，并有一定的可缩性．可随巷道围岩同时收缩变形．而不失去支护能力。

1 软岩分类及特征软岩仅是地质岩体中一部分．但却是地质介质中极为复杂的部分。

岩土的物理力学性质指标
岩上的物理力学性质指标应根据工程地质划分的扇形区及各区的边坡变形破坏特点，选取与之有关的试样进行力学试验，测左岩石及软弱夹层物理力学性质指标。

岩石及软弱夹层的物理性质指标详见表1至表7o
表5 抗剪(断)试验成果表
岩性试验方法
峰值屈服值残余值
汕 c( M Pa) /二。

c( M Pa) (:( M Pa)
干枚岩
常
抗剪断0. 620. 25|0. 650. 320. 46 0. 23
与大理抗剪
单点抗剪0. 360. 2()0. 330. 04
规
岩互层0. 580. 120. 310. ()7
常规抗剪断0. 640. 330. 620. 4X0. 5() 0. 39
干枚岩抗剪0. 460. 250. 270. 13
单点抗剪().560. IX0. 340. ()6
表1 部分岩石的容重
表2 部分岩石的孔隙率与吸水率
表3 不冋成因粘上的有关物理力学性质指标（一）
表5 几种丄的渗透系数表
表6 土的平均物理、力学性质指标(一)
注：1 •平均比重取：砂为2. 65：轻亚粘土为2. 70；亚粘土为2.71：粘±2. 74.
2.粗砂与中砂的Eo值适用于不均系数Cu=3时，当Cu>5时应按表中所列值减少2/3o Cu为中间值时，Eo值按内插法确左。

3.对于地基稳左计算，采用内摩擦角e的计算值低于标准值2° o
岩石及软弱夹层的力学性质指标见表8至表25*。

5软岩工程稳定性控制理论软岩工程稳定性控制问题一直是困扰着我国煤矿生产和建设的重大问题之一，随着开采深度的增加和地质条件渐趋复杂，软岩巷道支护问题愈趋严重。

国内外学者对这一问题一直非常关注，形成了一些各具特色的理论与方法，为解决软岩工程问题做出了相应的贡献。

但是，长期以来，软岩巷道支护研究一直没能改变传统的从支护形式入手的思路。

软岩巷道支护研究应从工程地质分析和软岩的概念及其分类入手，弄清其变形力学机制及非线性变形规律，抓住支护关键技术，实施有效的转化及巷道设计优化，才能取得成功的支护效果，从根本上解决软岩巷道支护问题，进而建立与之适应的、全新的软岩巷道支护理论、设计方法和支护技术体系。

5.1软岩变形力学机制软岩工程变形、破坏和失稳的原因是多方面的，但其根本原因是其具有复杂的变形力学机制[76-81]。

根据理论分析和大量的工程实践，初步将软岩的变形力学机制归纳为3大类，即物化膨胀类、应力扩容型类和结构变形类。

各类中又依据引起变形的严重程度分为A、B、C、D四个等级,共十三亚类，如图5-1所示。

显然，I类机制与软岩本身分子结构的化学特性有关，II类机制与力源有关，III类机制则是硐室结构与岩体结构面的组合特性有关。

这三类机制基本概括了软岩膨胀变形的主要动因。

r IA 型：分子吸水膨胀机制I AB 型：分子吸水膨胀+胶体膨胀I B 型：胶体膨胀机制l c 型：微裂隙膨胀机制 III DA 节理走向型（硐向与节理走向夹角0 ~30 ） Ill DB 节理斜交型（硐向与节理走向夹角30色60爭III DC 节理倾向型（洞向与节理走向夹角60屯90 了I Ill E随机节理型 图5-1 软岩巷道变形力学机制及分类5.1.1物化膨胀型变形力学机制5.1.1.1分子膨胀机制含有蒙脱石和伊/蒙混层矿物的泥质岩类的膨胀性颇为显著， 这种膨胀性与蒙脱石的分子结构特征关系十分密切，因此也可将 这种膨胀机制称为蒙脱石型膨胀机制。

1/20 1/20 1/20 1/20 1/20 1/20 1/20 4/89 1/20 1/20 1/20 1/20 1/20 1/20 1/20 1/20 1/20 1/21 1/20 2/41 1/20 1/20
1/20
几点说明：
1）岩石的种类繁多，工程性质极为复杂，差别很多，表中所列岩石只是河南段所遇岩石的一部分。

2）岩石的分类可分为地质分类和工程分类。

地质分类用地质名称加风化程度表达，包括定塔位时描述地质成因矿物成分，结构、构造，风化程序等。

工程分类主要是对岩体性状进行研究评价，包括岩块的“坚硬程度”岩体的“完整程度”和“岩体质量等级”。

地质分类是基础，工程分类的目的是较好的概括评价某工程性质。

考虑到山区丘陵区岩石裸露区或第四系较薄地段多采用嵌固式基础，基础埋深一般在3~6m，施工方法多采用掏挖法，塔基受力荷载不大，岩石地基的强度和变形均能满足设计要求，在制表中只列出了岩石的坚硬程度和岩体完整程度，未考虑岩体基本质量等级。

3）岩石坚硬程度，岩体完整程度，风化程度，岩石抗剪强度，承载特征值宜综合考虑防止自相矛盾，参数表中的数值仅供参考。

4）山区丘陵一般地下水埋藏较深，可不考虑地下水对施工和岩体的影响。

5）在深度8~15m范围很难见到未风化新鲜的岩石，微风化的岩石也不多见，故表中未列岩石示风化微风化岩石物理力学参数，如有请参考参数表适当提高。

6）对全风化，强风化，当与残积土难以区分时按土考虑。

7）岩石坚硬程度的定性分类可参阅“国标”附录A.0.1 P135
岩体完整程度的定性分类可参阅“国标”附录A.0.2 P135
，风镐加爆破锤
，风镐加放炮
，爆破锤加放炮。
