计数仪表中文操作说明书一.设定说明及参数描述1-1最大称量及感量设定说明1)按【累计/保存】键开机，进入称量设置。
2)方式一：按【清除/HI】或【列印/LO】键切换至各个常见称量，按【③/重示】或【扣重/④】键左右移动小数点，按【取样】键选择单位kg或g或lb。
方式二：若常见称量无所需称量，则按【净毛重/设置】键进入自由称量设置，窗口最左边数字闪烁。
按【③/重示】或【扣重/④】键左右移位，按【清除/HI】或【列印/LO】键修改数值或按相应的数字键进行修改；当移动到小数点闪烁时，按【清除/HI】或【列印/LO】键选择小数点的位置。
按【取样】键选择单位kg或g或lb。
修改完成后如果按【累计/保存】键则会保存并进入到感量设置。
按【歸零/ESC】键则会返回至称重状态。
3)称量设置完成后进入感量设置。
4)方式一：按【清除/HI】或【列印/LO】键选择常用感量，按【③/重示】或【扣重/④】键左右移动小数点。
5)方式二：若常见感量无所需感量，则按【净毛重/设置】键进入自由感量设置（按照最小刻度1/2/5原则来设置），窗口最右边数字闪烁。
按【③/重示】或【扣重/④】键左右移位，按【清除/HI】或【列印/LO】键修改数值或按相应的数字键进行修改；当移动到小数点闪烁时，按【清除/HI】或【列印/LO】键选择小数点的位置。
修改完成后如果按【累计/保存】键进入到校正状态。
按【歸零/ESC】键则会取消当前设置，并回到称量设置。
6)感量设置完成后进入校正。
如果按【扣重/④】键则会进入校正，按【歸零/ESC】键则退出校正并返回秤重状态。
1-2功能设定1)按【净毛重/设置】键开机或在称重状态下长按【净毛重/设置】键进入参数设定。
2)按【③/重示】或【扣重/④】键可循环选择参数。
3)按【净毛重/设置】键则进入参数选项。
4)按【③/重示】或【扣重/④】键键循环选择参数选项。
5)按【累计/保存】保存修改内容并返回参数选项或者按【归零/ESC】键不变更设置返回参数选项。

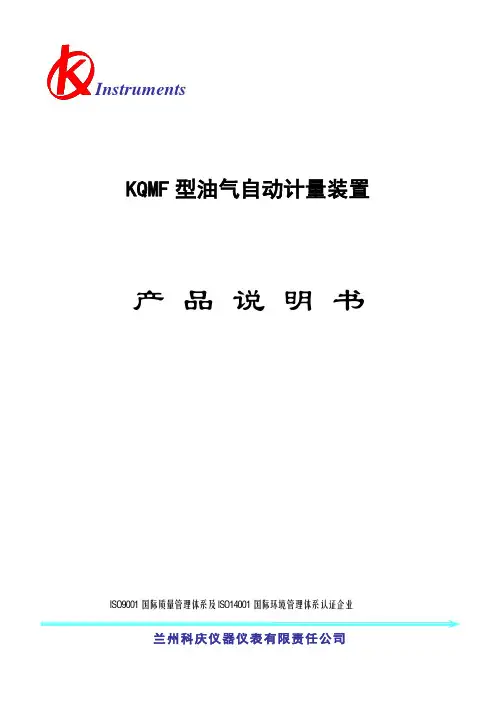

InstrumentsKQMF型油气自动计量装置产品说明书ISO9001国际质量管理体系及ISO14001国际环境管理体系认证企业兰州科庆仪器仪表有限责任公司一、KQMF 型油气自动计量装置系统构成二、KQMF 型油气智能计量仪操作说明KQMF 型油气智能计量仪（表头）是将一次仪表、二次仪表作为一个整体安装在被测量管道上。
测量结果就地显示，并能以脉冲频率、电流或串行通讯（RS422/RS485接口）的方式将测量结果远传。
该仪表可测量的参数包括：含水率（瞬时/平均）、含气率、液流量（瞬时/累积）、气流量（瞬时/累积）、温度、压力等。
所有的测量结果均能以串行通讯的方式发送。
1、 底座2、 MFD 气液分离位控制器3、 出口控制阀4、 HGBL 型液体刮板流量计5、 HLL-Q 离心气体流量计6、 FGH-Z 组分仪7、 压变8、 温变系 统 构 成型 号 名 称标 准 配 置 数 量 功 能KQMF 型型 油气智能 计量仪 （表头）单片微机主板1块 ● 现场就地在线计量、LCD 汉显一条管线的液流量、含水率、含气率、气量、温度、压力值● 5路脉冲量，2路A/D 量接入端子，即可接入1套FGH 或FDH 型表 ● 通讯方式为RS485通信输出方式外围接口/功能扩展板 1块 智能一体化表头外壳（【图2】）1套 探测器专用高压模块2块配套电缆线注：为保护好您周围的环境，请将产品包装物、废弃物分类妥善处理，以免污染环境。
测 量 原 理1、外形尺寸及接线端子1.1 KQMF 型油气智能计量仪（表头）外形尺寸【图2】防爆接线盒显示（操作）表头固定卡环固定于探测器防爆管上4个防爆接线盒防爆穿线孔均为G1/4与含水监测系统有关的探测器、流量计、温度、压力信号引线孔、含水信号输出引线孔2、安 装 与 调 试2.1工况环境要求：安 装 环 境● 环境温度5℃～45℃；湿度≤85％(20℃)● 安装处振动频率<20Hz ；振幅≤0.5mm● 安装固定在室内，无振动、无强烈磁场干扰工 作 电 源 ● +12V/DC ±0.5%、+24V/DC ±0.5% 接 地 要 求 ● 接地电阻<4Ω，但不能与强电设备共地 防 爆 等 级● E X d ⅡBT42.2接线端子说明：（见【图3】）2.2.1信号调节端子： 1—流量脉冲幅度调节2—散射脉冲宽度调节 3—透射脉冲宽度调节。
一体化测调仪使用说明书一体化测调仪依据标准《Q/74690855-X·1—2013》生产，是流量自动测调系统的重要组成部分。
其主要功能有：对分层注水井的配注量、注水压力及井温计量；根据地质要求对具体的每层注水精细化配注水量。
一．结构组成二．原理及使用方法一体化流量计结构，仪器整体为不锈钢全密封结构，主要由探测段、电路段组成。
测量段：由磁激励线圈、测量电极和温度、压力传感器等部件组成，该段为注油密封腔体，结构复杂，是整个电磁流量计的核心。
测量电极是仪器的关键部件，使用时请注意保护。
电路段：内含流量测量电路、供电电路和驱动输出电路。
一体化流量计工作原理：电磁流量计的测量原理是基于法拉第电磁感应定律。
当含有带电粒子的流体在磁场中作切割磁力线的运动时，将感应出与流速成正比的感生电动势，其感应电压Ue的大小为：Ue﹦K·B·D·v式中：Ue为感应电压；K为系数；B为磁场强度；D为流体横截面直径（管道内径）；v为液体流速；由上式可知，对于带电粒子均匀分布的流体，当磁场强度一定时，感应电压与流体的流速成线性关系，与流体的温度、压力、密度和粘度等物理参数无关，所以电磁流量计具有许多其它测量原理流量计无可比拟的优点，能实现大量程范围的高精度测量。
注意：探测段、电路段不能分解，否则将使仪器损坏！注意：各段避免旋松、拆卸；与电缆头、调配机构连接时，应保证连接可靠。
调配机构调节仪由调配臂、固定臂、定位爪以及控制电机组成，用于调节配水器内的可调配水阀。
调节仪工作原理：地面控制系统发出开臂指令，打开定位爪，定位爪卡在喇叭口上，同时固定臂卡住定位槽，调节臂卡住配水器旋转芯子开口槽；定位成功后，由地面控制系统发出调配指令，调配臂带动旋转芯子及可调配水阀转动，从而达到调配流量的目的。
三．主要技术参数Array四．技术特点1、不需投捞井下水嘴，节约大量的人力、物力和时间；2、一次下井可实现全部层的测调工作；3、可适应深井、斜井等不同的配水工艺；4、调配精度高、合格率高，单层可控制精度在5%以内；5、对于提高经济效益、降低成本、合理开发油田有明显效果。
油井液量自动计量装置技术交底书第一篇：油井液量自动计量装置技术交底书技术交底书1. 技术名称油井液量自动计量装置2. 技术领域本实用新型主要应用于油田计量站，采用分离器和玻璃管液面量油的装置中，自动计算油井的产液量。
3. 背景技术目前油田计量站中，大部分都采用分离器对单井产出液进行气液两相分离，气、液分别进行定容积计量，用短时间的计量数据折算出一天的液量和气量。
需要量油工人现场通过观察玻璃管页面的变化，用人工计时的方式，取得时间量，然后再将取得的时间量套入专用的公式中换算得到油井的产液量和产气量。
在此过程中，量油工人还需要频繁操作不同的转换阀门来完成液量和气量的测量。
该种油井计量方法在油田开发早期能够完成对油井产出物的计量任务，针对已经进入中后期开发的油田，由于采出液中水含量增高，气含量下降，同时存在低液量，间歇出油等原因，该种计量方式已很难达到所要求的计量精度，造成了单井原油产量计量误差大，工作量大，效率低；给井站考核和单井措施实施效益评价带来了很多困难，加大了经营管理难度。
采用的整体改造计量站和分离器的方式，工艺复杂，价格昂贵，一次性投入成本太高，改造工作量大，周期长，同时适应的范围也较窄，不利于大规模推广。
因此国内计量站油井计量主要还是采用传统的分离器进行气液计量的方式。
4. 发明内容4.1. 目的：为了解决上述问题，达到减轻量油工人工作量，提高工作效率和测量精度的目的，设计了油井液量自动计量装置。
4.2. 技术内容：本实用新型实现方式如下：该装置主要由三大部分组成，检测传感部分，信号采集和处理单元，电子阀门联动装置。
传统的量油过程是在油气分离器上安装一根长90cm左右并与分离器构成连通管的玻璃管液面计，分离器内一定重量的油将水压到玻璃管内，根据玻璃管内水上升的高度与分离器内油量的关系得到分离器内油的重量，由此测得玻璃管内液面上升高度所需要的时间，即可折算出油井的产量。
该装置中的检测传感部分由两租光电传感器组成，一组位于玻璃管液面计规定的液面高度的下部，简称A位置；一组位于玻璃管液面计规定的液面高度的上部简称B位置，在量油过程中，当分离器内的油将水压到玻璃管内中，玻璃管的液面高度达到A位置时，第一组电光头发出电信号给采集和处理单元，采集和处理单元中的计时器开始计时，当玻璃管的液面高度达到B位置时，第二组电光头发出电信号给采集和处理单元，采集和处理单元中的计时器停止计时，并根据事先设定好的工作模式，自动计算出单位时间内油井的出液量。
红外测油仪是采用红外分光光度原理，按照“HJ637-2018水质石油类和动植物油类的测定红外分光光度法”的要求而设计的新一代红外测油仪，仪器连接电脑后可显示光谱和吸收峰的位置，可快速、准确的测出水中油分含量，广泛应用于石油、化工、科研、环境监测等行业。
一、仪器介绍：OIL-8型红外测油仪是采用红外分光光度原理，按照“HJ 637-2018水质石油类和动植物油类的测定红外分光光度法”的要求而设计的新一代红外测油仪，仪器连接电脑后可显示光谱和吸收峰的位置，可快速、准确的测出水中油分含量，广泛应用于石油、化工、科研、环境监测等行业。
总油：指在HJ637-2018规定的条件下，能够被CCl4萃取且在波数为2930 cm-1、2960 cm-1、3030cm-1全部或部分谱带处有特征吸收的物质，主要包括石油类和动植物油类。
石油类:指在HJ637-2018规定的条件下，能够被CCl4萃取且不被硅酸镁吸附的物质。
动植物油类:指在HJ637-2018规定的条件下，能够被CCl4萃取且被硅酸镁吸附的物质。
二、仪器原理用C2Cl4萃取样品中的油类物质，测定总油，然后将萃取液用硅酸镁吸附，除去动植物油类等极性物质后，测定石油类。
总油和石油类的含量均由波数分别为2930cm-1（CH2基团中C—H键的伸缩振动）、2960cm-1（CH3 基团中的的C—H键的伸缩振动）和3030cm-1（芳香环中C—H键的伸缩振动）谱带处的吸光度A2930、A2960、A3030 进行计算，其差值为动植物油类浓度。
三、适用领域适用于地表水、地下水、海水、生活用水和工业废水等各种水体及土壤中石油类（矿物油）、动植物油及总油含量的监测生活用水：自来水公司、供水站、水文站GB3838-2002<地表水环境质量标准> 、GB3838-2002<地表水环境质量标准>水质监测：污水处理厂GB18918-2002<城镇污水处理厂污染物排放标准>电力：火力发电厂GB8978-1996<污水综合排放标准>工业：钢企等GB13456-92<钢铁工业水污染物排放标准>农业：农业环境监测中心、监测站GB5084-92<农田灌溉水质标准>、GB5084-92<农田灌溉水质标准>海洋：海洋环境监察站GB3097-82〈海水水质标准〉、GB3097-82〈海水水质标准〉石油：石油石化行业GB3551-83<石油炼制工业水污染物排放标准>汽车：监测维修站GB8978-1996 <污水综合排放标准>环境：环境监测站、环保局GB3838-2002<地表水环境质量标准>、GB8978-1996 <污水综合排放标准>、GB5469-85<铁路货车洗刷废水排放标准>、GB18483-2001 <饮食业油烟排放标准>四、仪器特点1、仪器带有RS232数据接口，可与电脑RS232/USB接口连接，上传实验数据或打印；2、可拆卸一体化光学系统，使仪器体积小、光程短、能量大，先分光后吸收，符合红外光谱特点要求，稳定性好、信噪比高。

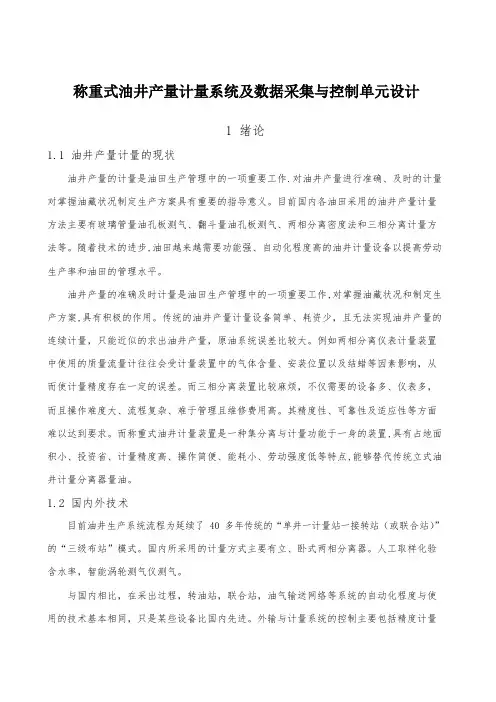

称重式油井产量计量系统及数据采集与控制单元设计1 绪论1.1 油井产量计量的现状油井产量的计量是油田生产管理中的一项重要工作.对油井产量进行准确、及时的计量对掌握油藏状况制定生产方案具有重要的指导意义。
目前国内各油田采用的油井产量计量方法主要有玻璃管量油孔板测气、翻斗量油孔板测气、两相分离密度法和三相分离计量方法等。
随着技术的进步,油田越来越需要功能强、自动化程度高的油井计量设备以提高劳动生产率和油田的管理水平。
油井产量的准确及时计量是油田生产管理中的一项重要工作,对掌握油藏状况和制定生产方案,具有积极的作用。
传统的油井产量计量设备简单、耗资少，且无法实现油井产量的连续计量，只能近似的求出油井产量，原油系统误差比较大。
例如两相分离仪表计量装置中使用的质量流量计往往会受计量装置中的气体含量、安装位置以及结蜡等因素影响，从而使计量精度存在一定的误差。
而三相分离装置比较麻烦，不仅需要的设备多、仪表多，而且操作难度大、流程复杂、难于管理且维修费用高。
其精度性、可靠性及适应性等方面难以达到要求。
而称重式油井计量装置是一种集分离与计量功能于一身的装置,具有占地面积小、投资省、计量精度高、操作简便、能耗小、劳动强度低等特点,能够替代传统立式油井计量分离器量油。
1.2 国内外技术目前油井生产系统流程为延续了 40 多年传统的“单井一计量站一接转站（或联合站）”的“三级布站”模式。
国内所采用的计量方式主要有立、卧式两相分离器。
人工取样化验含水率，智能涡轮测气仪测气。
与国内相比，在采出过程，转油站，联合站，油气输送网络等系统的自动化程度与使用的技术基本相同，只是某些设备比国内先进。
外输与计量系统的控制主要包括精度计量系统的控制、罐区自动控制、换热及泵或压缩机的自动控制，其他辅助设备的控制，安全系统的自动控制等。
这些自动控制系统从技术方面讲都比较常规，只是国外主要设备先进，自动化程度较高。
国内的计量系统的控制可以实现自动计量过程，但自动化程度不高，设备不够先进，与国外的计量系统存在差距[1]。
FYLΦ19系列分层压力计使用说明书第二版西安思坦电子科技有限公司目录1FYLΦ19系列分层压力计简介1.1 概述1.2 技术指标1.3 工作原理1.4 仪器结构1.5 压力计及其相关产品清单2压力计及其相关产品操作指南2.1 仪器各部件之间的连接方法直读、回放时的连接方法3试井操作指南3.1 试井前准备工作3.2 试井结束后工作步骤4压力计标定指南4.1 标定前准备工作4.2 标定结束后应做工作5压力计检定指南5.1 检定前准备工作5.2检定结束后应做工作6新型压力计软件包6.1 简介6.2 软件安装6.3 基本操作说明7 USB直读仪驱动安装１FYLΦ19系列分层压力计简介1.1 概述FYLΦ19系列分层压力计主要用于测量油井的流压和恢复压。
