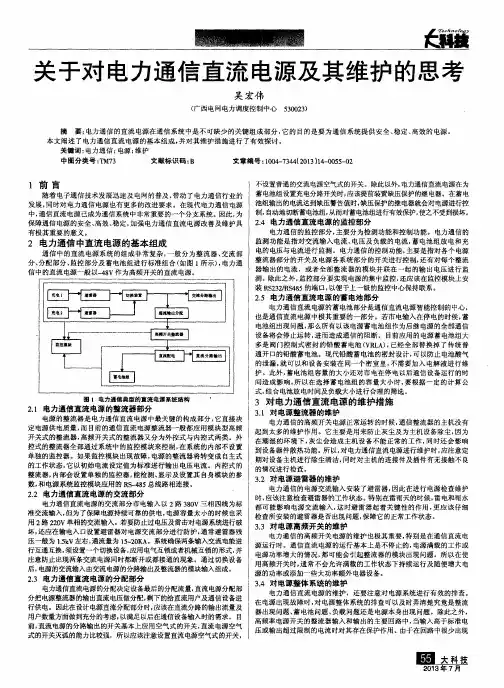

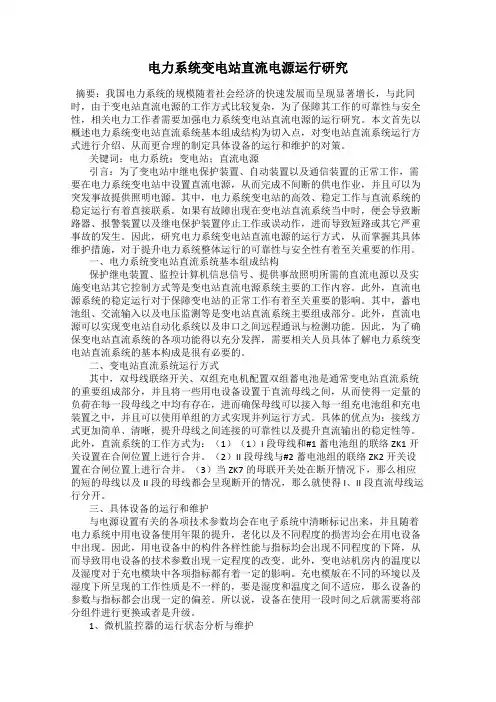

电力系统变电站直流电源运行研究摘要：我国电力系统的规模随着社会经济的快速发展而呈现显著增长，与此同时，由于变电站直流电源的工作方式比较复杂，为了保障其工作的可靠性与安全性，相关电力工作者需要加强电力系统变电站直流电源的运行研究。
本文首先以概述电力系统变电站直流系统基本组成结构为切入点，对变电站直流系统运行方式进行介绍、从而更合理的制定具体设备的运行和维护的对策。
关键词：电力系统；变电站；直流电源引言：为了变电站中继电保护装置、自动装置以及通信装置的正常工作，需要在电力系统变电站中设置直流电源，从而完成不间断的供电作业，并且可以为突发事故提供照明电源。
其中，电力系统变电站的高效、稳定工作与直流系统的稳定运行有着直接联系。
如果有故障出现在变电站直流系统当中时，便会导致断路器、报警装置以及继电保护装置停止工作或误动作，进而导致短路或其它严重事故的发生。
因此，研究电力系统变电站直流电源的运行方式，从而掌握其具体维护措施，对于提升电力系统整体运行的可靠性与安全性有着至关重要的作用。
一、电力系统变电站直流系统基本组成结构保护继电装置、监控计算机信息信号、提供事故照明所需的直流电源以及实施变电站其它控制方式等是变电站直流电源系统主要的工作内容。
此外，直流电源系统的稳定运行对于保障变电站的正常工作有着至关重要的影响。
其中，蓄电池组、交流输入以及电压监测等是变电站直流系统主要组成部分。
此外，直流电源可以实现变电站自动化系统以及串口之间远程通讯与检测功能。
因此，为了确保变电站直流系统的各项功能得以充分发挥，需要相关人员具体了解电力系统变电站直流系统的基本构成是很有必要的。
二、变电站直流系统运行方式其中，双母线联络开关、双组充电机配置双组蓄电池是通常变电站直流系统的重要组成部分，并且将一些用电设备设置于直流母线之间，从而使得一定量的负荷在每一段母线之中均有存在，进而确保母线可以接入每一组充电池组和充电装置之中，并且可以使用单组的方式实现并列运行方式。
浅谈电力通信直流电源及其维护电力通信直流电源是电信行业中非常重要的设备之一，它为通信设备提供稳定的直流电源，保证了通信设备的正常运行。
对电力通信直流电源的维护和管理非常重要。
本文将从电力通信直流电源的工作原理、维护方法和常见故障等方面进行浅谈。
一、电力通信直流电源的工作原理电力通信直流电源是指供给通信设备运行所需的直流电源装置。
其工作原理是通过将交流电源转换为稳定的直流电源，供给通信设备的正常工作。
通常情况下，电力通信直流电源由整流模块、滤波模块、稳压模块、控制模块和输出模块等部分组成。
整流模块将输入的交流电源转换为直流电压，滤波模块对输出的直流电压进行滤波处理，稳压模块则对输出电压进行稳压控制，以保证输出的直流电压稳定在一定范围内。
控制模块则对整个系统进行监控和管理，保证电源设备的安全可靠运行。
输出模块则将经过处理的直流电源供给通信设备使用。
二、电力通信直流电源的维护方法1.定期检查和清洁对于电力通信直流电源的维护，定期的检查和清洁是非常重要的。
通过定期检查可以及时发现电源设备的损坏和潜在故障，并进行修理。
定期清洁电源设备的外部和内部，可以保证其散热良好，延长其使用寿命。
2.定期校准定期对电力通信直流电源进行电压校准和稳定性测试，以确保输出电压稳定在规定范围内，保证通信设备的正常运行。
3.及时更换老化部件对于电力通信直流电源中的关键部件，如电容、电阻、晶闸管等，如果发现老化或损坏，要及时进行更换，以确保电源设备的正常运行。
4.防止电源过载在使用过程中，要注意避免电力通信直流电源过载运行，过载会导致电源设备过热或损坏，对其进行保护，延长其使用寿命。
5.定期维护保养除了定期的检查和清洁外，还可以通过定期的维护保养，如润滑、紧固螺丝、检查连接线路等，以保证电源设备的正常运行。
三、电力通信直流电源的常见故障及处理方法1.电源输出电压波动当电力通信直流电源的输出电压出现波动时，可能是稳压模块出现故障，也可能是输入电源波动较大，或者输出负载变化较大。

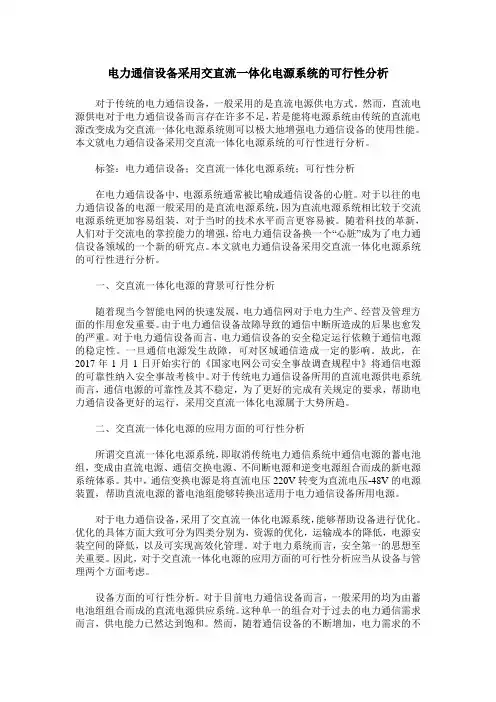

电力通信设备采用交直流一体化电源系统的可行性分析对于传统的电力通信设备，一般采用的是直流电源供电方式。
然而，直流电源供电对于电力通信设备而言存在许多不足，若是能将电源系统由传统的直流电源改变成为交直流一体化电源系统则可以极大地增强电力通信设备的使用性能。
本文就电力通信设备采用交直流一体化电源系统的可行性进行分析。
标签：电力通信设备；交直流一体化电源系统；可行性分析在电力通信设备中，电源系统通常被比喻成通信设备的心脏。
对于以往的电力通信设备的电源一般采用的是直流电源系统，因为直流电源系统相比较于交流电源系统更加容易组装，对于当时的技术水平而言更容易被。
随着科技的革新，人们对于交流电的掌控能力的增强，给电力通信设备换一个“心脏”成为了电力通信设备领域的一个新的研究点。
本文就电力通信设备采用交直流一体化电源系统的可行性进行分析。
一、交直流一体化电源的背景可行性分析随着现当今智能电网的快速发展，电力通信网对于电力生产、经营及管理方面的作用愈发重要。
由于电力通信设备故障导致的通信中断所造成的后果也愈发的严重。
对于电力通信设备而言，电力通信设备的安全稳定运行依赖于通信电源的稳定性。
一旦通信电源发生故障，可对区域通信造成一定的影响。
故此，在2017年1月1日开始实行的《国家电网公司安全事故调查规程中》将通信电源的可靠性纳入安全事故考核中。
对于传统电力通信设备所用的直流电源供电系统而言，通信电源的可靠性及其不稳定，为了更好的完成有关规定的要求，帮助电力通信设备更好的运行，采用交直流一体化电源属于大势所趋。
二、交直流一体化电源的应用方面的可行性分析所谓交直流一体化电源系统，即取消传统电力通信系统中通信电源的蓄电池组，变成由直流电源、通信交换电源、不间断电源和逆变电源组合而成的新电源系统体系。
其中，通信变换电源是将直流电压220V转变为直流电压-48V的电源装置，帮助直流电源的蓄电池组能够转换出适用于电力通信设备所用电源。
变电站交直流一体化电源系统的设计与应用探讨1. 引言1.1 背景介绍随着电力需求不断增长，传统的交流供电系统已逐渐显现出一些局限性：不能有效支持直流负载、能效低、安全性差等问题逐渐凸显。
而随着电气化、智能化、新能源等技术的快速发展，变电站交直流一体化电源系统逐渐成为研究热点。
传统的变电站主要采用交流供电系统，但随着直流负载在电力系统中的广泛应用，传统的交流供电系统已经不能满足需求。
为了有效支持直流负载、提高能效、提升供电系统的安全性和稳定性，变电站交直流一体化电源系统应运而生。
通过将交流和直流电源整合在一起，变电站交直流一体化电源系统能够更好地满足电力系统对不同类型负载的需求，提高能源利用率，减少能源浪费，提升供电系统的整体性能。
对于变电站交直流一体化电源系统的设计与应用进行深入研究具有重要的意义。
1.2 研究意义变电站交直流一体化电源系统的设计与应用探讨，是当前电力系统发展领域的热点之一。
其研究意义主要体现在以下几个方面：交直流一体化电源系统的设计与应用，在促进清洁能源和可再生能源的集成利用方面具有重要意义。
随着可再生能源如风电、光伏等的快速发展，传统交流电源系统已经不能满足其需求，而交直流一体化电源系统具有更好的适应性和灵活性，能够更好地集成和利用可再生能源，实现能源互联互通，推动清洁能源的大规模应用。
交直流一体化电源系统的研究对于提高电网的功率质量、降低能源消耗、减少环境污染等具有重要意义。
通过优化设计和高效运行，交直流一体化电源系统不仅能够提高电网的功率质量，降低能源消耗，减少能源浪费，还能够降低电力系统的运行成本，降低环境污染，促进可持续发展和绿色发展。
变电站交直流一体化电源系统的设计与应用探讨，不仅具有重要的理论意义，还具有重要的实践应用价值。
通过深入研究和实际应用，将为电力系统的高效运行、可靠运行和可持续发展提供重要支持和保障。
1.3 研究目的研究的目的是为了探讨变电站交直流一体化电源系统的设计和应用情况，深入了解该系统在电力领域中的作用和意义。

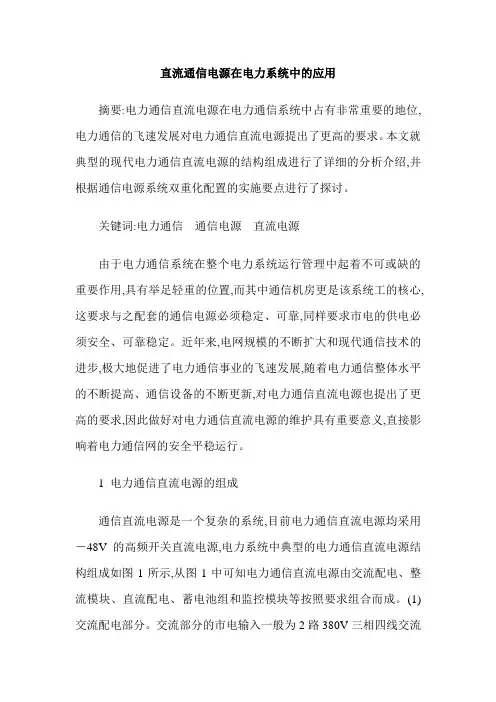

直流通信电源在电力系统中的应用摘要:电力通信直流电源在电力通信系统中占有非常重要的地位,电力通信的飞速发展对电力通信直流电源提出了更高的要求。
本文就典型的现代电力通信直流电源的结构组成进行了详细的分析介绍,并根据通信电源系统双重化配置的实施要点进行了探讨。
关键词:电力通信通信电源直流电源由于电力通信系统在整个电力系统运行管理中起着不可或缺的重要作用,具有举足轻重的位置,而其中通信机房更是该系统工的核心,这要求与之配套的通信电源必须稳定、可靠,同样要求市电的供电必须安全、可靠稳定。
近年来,电网规模的不断扩大和现代通信技术的进步,极大地促进了电力通信事业的飞速发展,随着电力通信整体水平的不断提高、通信设备的不断更新,对电力通信直流电源也提出了更高的要求,因此做好对电力通信直流电源的维护具有重要意义,直接影响着电力通信网的安全平稳运行。
1 电力通信直流电源的组成通信直流电源是一个复杂的系统,目前电力通信直流电源均采用－48V的高频开关直流电源,电力系统中典型的电力通信直流电源结构组成如图1所示,从图1中可知电力通信直流电源由交流配电、整流模块、直流配电、蓄电池组和监控模块等按照要求组合而成。
(1)交流配电部分。
交流部分的市电输入一般为2路380V三相四线交流输入,在电源容量较小时有时也使用2路220V单相交流输入,以保证电源可靠供电。
为防止雷击和过电压破坏,在市电输入端应加装避雷器,常用的有普通氧化锌避雷器和OBO防雷模块等;由于此处的防雷主要是对非直击的感应雷击的浪涌电压的防护,因此避雷器的通流量一般选择在15kA～20kA,残压在1.5kV左右,就可有效的保护电源设备。
(2)整流模块部分。
整流模块是通信直流电源的最重要的组成部分,通信直流电源的供电质量主要取决于整流模块的电气指标,它完成AC-DC变换并以并联均流方式为通信设备供电,同时对蓄电池组进行恒流限压充电和监控模块的供电。
现在所有的通信直流电源均采用模块化高频开关整流器,它具有其体积小、效率高、模块化、功率因素高、输入电压范围宽、噪声低、可靠性高以及可带电热插拔等优点;电力通信直流电源所使用的高频开关整流器模块一般为单相220V交流输入,功率因素可达0.99以上,模块容量一般为每块20A/－48V～50A/－48V;在实际使用中,如果输入的是380V三相四线交流电源,则应注意将所有整流模块平均分配到每一相;同时为了提高整流器工作的可靠性,在设计时应考虑多余备用容量,模块配置采用N+1冗余。
变电站交直流一体化电源系统的设计与应用探讨随着社会的发展和科技的进步，电力系统在发展过程中也在不断改进和完善。
变电站作为电力系统中的重要组成部分之一，其设计和应用对于电力系统的安全稳定运行具有重要意义。
近年来，随着新能源和直流输电技术的发展，变电站交直流一体化电源系统的设计与应用成为了研究的热点之一。
本文将探讨变电站交直流一体化电源系统的设计原理、优势与应用前景，以期为相关研究和工程实践提供一定的参考价值。
交直流一体化电源系统是指在变电站中，通过集成交流和直流电源设备，实现电力系统交、直流电源的互相供电和互相补偿。
其设计原理主要包括以下几个方面：1. 融合交直流设备：交直流一体化电源系统通过融合交流和直流设备，使得电力系统在供电方式和负载要求方面更加灵活可靠。
通过变电站内部的设备互相配合，可以更好地满足电力系统的不同需求。
2. 实现互补供电：交直流一体化电源系统在设计上能够实现交、直流电源的互补供电，并且实现互补运行状态下的平稳切换，保证了电力系统的可靠性和供电质量。
3. 提高系统运行效率：交直流一体化电源系统能够通过优化设备布局和运行模式，最大限度地提高电力系统的运行效率，降低能耗成本。
4. 实现节能减排：通过交直流一体化电源系统的设计，可以实现对于电力系统的能源利用的最大化，减少对于传统能源的依赖，以实现节能减排的目标。
二、变电站交直流一体化电源系统的优势变电站交直流一体化电源系统相比于传统的电力系统具有诸多优势，主要包括以下几个方面：1. 灵活性强：交直流一体化电源系统能够适应不同负载和供电方式的需求，具有更强的灵活性和适应性。
2. 运行可靠：通过交直流电源的互补供电和互补运行方式，提高了电力系统的供电可靠性和运行稳定性。
4. 降低投资成本：相比于传统的电力系统，交直流一体化电源系统在设备布局和使用上更加合理，可降低建设和维护成本。
5. 适应新能源发展：随着新能源的不断发展和应用，交直流一体化电源系统能够更好地适应新能源的接入和利用。
浅谈电力通信直流电源及其维护电力通信直流电源是一种特殊的电源设备，在电力通信系统中发挥着重要的作用，为通信设备提供稳定、可靠的电力供应。
本文将从电力通信直流电源的工作原理、常见故障及维护等方面进行论述。
一、工作原理电力通信直流电源主要由变压器、整流器、滤波器和稳压器等组成。
变压器将交流电输入直流电源，整流器将交流电转化为直流电，并通过滤波器消除电压波动、电流波动等不稳定因素，从而使电源输出的直流电稳定可靠。
稳压器部分通常采用电荷调整电路来调节输出电压，保证输出电压始终稳定在设定值，从而为通信设备提供持续稳定的电力供应。
二、常见故障1. 电源输出电压异常当电源输出电压发生偏差时，通信设备的工作可能会受到影响。
一般情况下，这种故障的原因可能是电源整流部分或稳压部分出现问题。
2. 整流管损坏整流部分采用的是硅控整流管，如果整流管出现损坏，将导致电源输出电压异常或者输出电压缺失，需及时更换。
3. 滤波电容老化滤波器中的电容器容易老化，如果电容器出现损坏或老化，可能会导致电源输出波动加大，进而影响通信设备的正常工作。
三、维护方法1. 定期检查电源性能检查电源的输出电压是否正常，是否有波动等异常情况。
2. 定期更换电容器定期更换滤波器中的电容器以及控制电路中的电解和固态电容，保证电源的稳定性和可靠性。
3. 做好通风散热电源过载或过热可能会影响电源的稳定性，应确保电源周围空气流通，保持适当的温度。
4. 确保正确的接线接线不正确可能会导致电压偏差或出现短路情况，从而影响电源的正常工作，应确保正确接线。
综上所述，电力通信直流电源在电力通信系统中扮演着重要的角色，对其的维护很重要。
把握好电源的工作原理，认真排查常见故障，采取正确的维护方法可以确保电源的稳定和可靠性。

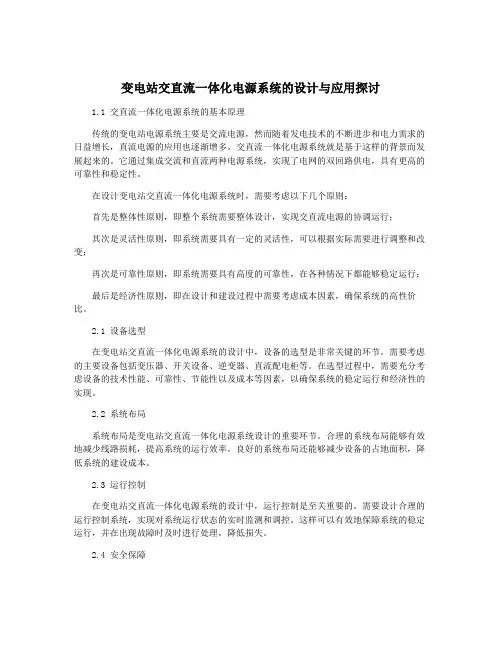

变电站交直流一体化电源系统的设计与应用探讨1.1 交直流一体化电源系统的基本原理传统的变电站电源系统主要是交流电源，然而随着发电技术的不断进步和电力需求的日益增长，直流电源的应用也逐渐增多。
交直流一体化电源系统就是基于这样的背景而发展起来的。
它通过集成交流和直流两种电源系统，实现了电网的双回路供电，具有更高的可靠性和稳定性。
在设计变电站交直流一体化电源系统时，需要考虑以下几个原则：首先是整体性原则，即整个系统需要整体设计，实现交直流电源的协调运行；其次是灵活性原则，即系统需要具有一定的灵活性，可以根据实际需要进行调整和改变；再次是可靠性原则，即系统需要具有高度的可靠性，在各种情况下都能够稳定运行；最后是经济性原则，即在设计和建设过程中需要考虑成本因素，确保系统的高性价比。
2.1 设备选型在变电站交直流一体化电源系统的设计中，设备的选型是非常关键的环节。
需要考虑的主要设备包括变压器、开关设备、逆变器、直流配电柜等。
在选型过程中，需要充分考虑设备的技术性能、可靠性、节能性以及成本等因素，以确保系统的稳定运行和经济性的实现。
2.2 系统布局系统布局是变电站交直流一体化电源系统设计的重要环节。
合理的系统布局能够有效地减少线路损耗，提高系统的运行效率。
良好的系统布局还能够减少设备的占地面积，降低系统的建设成本。
2.3 运行控制在变电站交直流一体化电源系统的设计中，运行控制是至关重要的。
需要设计合理的运行控制系统，实现对系统运行状态的实时监测和调控。
这样可以有效地保障系统的稳定运行，并在出现故障时及时进行处理，降低损失。
2.4 安全保障安全是变电站交直流一体化电源系统设计的首要考虑因素。
需要采取一系列的安全保障措施，包括防雷、防火、防爆等，以保障系统运行过程中的安全稳定。
随着电力系统技术的不断进步和电力需求的日益增长，变电站交直流一体化电源系统的应用前景非常广阔。
交直流一体化电源系统具有更高的可靠性和稳定性，能够满足电力系统对电能的高质量需求。

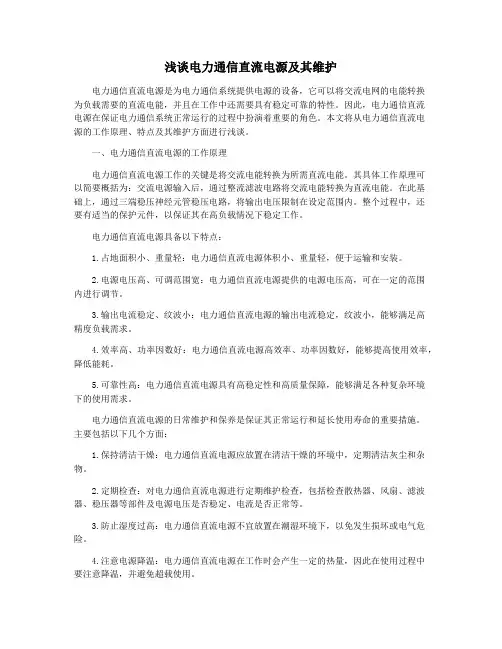

浅谈电力通信直流电源及其维护电力通信直流电源是为电力通信系统提供电源的设备，它可以将交流电网的电能转换为负载需要的直流电能，并且在工作中还需要具有稳定可靠的特性。
因此，电力通信直流电源在保证电力通信系统正常运行的过程中扮演着重要的角色。
本文将从电力通信直流电源的工作原理、特点及其维护方面进行浅谈。
一、电力通信直流电源的工作原理电力通信直流电源工作的关键是将交流电能转换为所需直流电能。
其具体工作原理可以简要概括为：交流电源输入后，通过整流滤波电路将交流电能转换为直流电能。
在此基础上，通过三端稳压神经元管稳压电路，将输出电压限制在设定范围内。
整个过程中，还要有适当的保护元件，以保证其在高负载情况下稳定工作。
电力通信直流电源具备以下特点：1.占地面积小、重量轻：电力通信直流电源体积小、重量轻，便于运输和安装。
2.电源电压高、可调范围宽：电力通信直流电源提供的电源电压高，可在一定的范围内进行调节。
3.输出电流稳定、纹波小：电力通信直流电源的输出电流稳定，纹波小，能够满足高精度负载需求。
4.效率高、功率因数好：电力通信直流电源高效率、功率因数好，能够提高使用效率，降低能耗。
5.可靠性高：电力通信直流电源具有高稳定性和高质量保障，能够满足各种复杂环境下的使用需求。
电力通信直流电源的日常维护和保养是保证其正常运行和延长使用寿命的重要措施。
主要包括以下几个方面：1.保持清洁干燥：电力通信直流电源应放置在清洁干燥的环境中，定期清洁灰尘和杂物。
2.定期检查：对电力通信直流电源进行定期维护检查，包括检查散热器、风扇、滤波器、稳压器等部件及电源电压是否稳定、电流是否正常等。
3.防止湿度过高：电力通信直流电源不宜放置在潮湿环境下，以免发生损坏或电气危险。
4.注意电源降温：电力通信直流电源在工作时会产生一定的热量，因此在使用过程中要注意降温，并避免超载使用。
5.保证电源电流负载的均衡：当电流负载不均衡时可能会损坏部分元件，因此需要保证电源电流负载的均衡。
电力系统通信直流电源设计探讨王伟勇，左向红，刘毅梅，王婷婷北京电力设计院，北京市宣武区广安门车站西街15号（邮编：100055）Discussion on The Design of Communication Direct Current Power Supply in Electricity PowerSystemWang Wei-yong,Zuo Xiang-hong,Liu Yi-mei,Wang Ting-tingBeijing Electric Power Design Institute,No.15 Guang An Men Xi Jie Xuan Wu District Beijing100055,chinaAbstract:Communication power supply is an important component of communication system. Being a infrastructure construction that is necessary for communication equipment working regularly, superior or inferior in communication power supply will have direct impact to communication quality and reliability of communication system, hence adequate attention should be given to the design of communication power supply in a scheme for electricity power system communication. In this paper we first briefly introduce the function of a single substation in electricity power system and the difference between communication and secondary emergency discharge time. Then analysis has been emphatically carried out on four kinds of Direct Current Supply schemes for communication equipment from aspects of technology, reliability, investment, operation and maintenance. Finally advantages and disadvantages of various kinds of Direct Current Supply have been drawn a conclusion.Key word: Direct Current Power Supply; Discharge Time; Design; Energy Utilization Rate摘要：通信电源是通信系统的重要组成部分，作为通信设备正常工作必备的基础设施，通信电源的优劣将直接影响到通信系统的通信质量和通信可靠性，故通信电源的设计在电力系统通信设计中应予以足够的重视。
文章首先简要介绍了单个变电站在电力系统中的作用及通信与二次事故放电时间的不同，然后重点从技术、可靠性、投资、运维等方面对通信设备4种直流供电方案进行了分析，比较得出各直流供电方式的优缺点。
关键词：直流电源；放电时间；设计；能源利用率0 引言电力通信网作为电网发展的基础设施，在保障电网安全、稳定、经济运行，提高电网企业信息化水平等方面发挥着越来越重要的作用。
通信电源是向通信设备不间断地提供直流电或交流电的电能源，任何通信系统的正常运行都离不开通信电源，常被誉为通信系统的“心脏”。
通信质量的高低，固然与通信系统中各种通信设备的性能、质量息息相关，但与通信电源系统供电质量的优劣也是分不开的，如果通信电源系统供电质量不符合相关技术指标的要求，将会引起电话串、杂音增大，通信质量下降，误码率增加，造成通信的延误或差错，甚至能影响通信设备的使用寿命等，从而造成严重的损失【1】。
对通信电源系统进行不断的优化设计，不但能提高通信设备供电的可靠性与安全性，且不致于通信设备的故障影响到站内保护、安全自动装置等二次设备的安全运行。
本文就电力系统通信电源的设计提出几点想法与建议。
1 单个变电站在电力系统通信中的作用对于通信专业而言，单个变电站的通信设备配置决定了其在通信网中的作用与地位，任何一个变电站的系统通信设备必须参与组网，所以单个变电站在电力系统通信中并不是一个独立的孤岛，而是作为通信网中的一个节点、迂回路径的传输节点。
只有保证了单个节点的可靠性才能保证整个通信网的完整性与健壮性。
2 事故放电时间当变电站的站用电交流电源出现事故全停，变电站内站用电检测低压侧电源失电后，变电站遥测站用电母线电压量以及站用电故障信息开关量通过通信通道传输至远方调度端或集控站。
为了保证数据的正常传输，通信专业事故放电时间不能小于电气二次专业事故放电时间。
一般，变电站通信专业事故放电时间要求至少为4h；无人值班的变电站电气二次专业事故放电时间要求至少为2h。
3 通信设备的供电方案通信设备的供电方案，首先需要满足通信设备供电的可靠性，不影响二次设备的正常运行，且尽量能节约投资，提高资源利用率，减少运行维护工作量，达到“两型一化”的要求。
下面以1座地上220kV无人值班负荷变电站为例，常规设两套二次电源系统和两套通信电源系统，由于两套电源系统物理隔离，故本文以其中的一套二次电源系统加一套通信电源系统的多种配置方案进行分析比较。
3.1设备供电方式a）第一种：设置独立的通信专用电源，且独立组屏。
通信设备由专用的通信电源供电，与二次电源系统完全独立，配置完整的交流配电单元、整流模块、直流配电单元、监控单元、蓄电池组。
通信专用电源系统与二次电源系统独立组屏，通信专业设置交流配电屏、高频开关电源、直流配电屏、蓄电池组。
通信电源原理简图如图1所示。
图1：设置独立的通信专用电源，且独立组屏b）第二种：采用DC/DC模块供电，不设置通信蓄电池。
通信专业电源系统与电气二次电源系统进行整合，通信设备由站用直流系统通过DC/DC变换后供电，不设置独立的通信蓄电池。
在该种情况下，假设蓄电池的容量按照通信专业事故放电时间为4h；电气二次专业事故放电时间为2h设置，则要求在事故放电时间到2h后，由人工手动（采用自动的情况下将增加整个二次与通信供电的可靠性，故不考虑采用自动）将二次负载从二次直流母线上断开，此种方式一方面增大了抢修人员的工作量，另一方面实际操作较困难，故考虑通信事故放电时间与二次专业保持一致，为了满足通信事故放电时间的要求，需要将蓄电池事故放电时间统一提高到至少4h。
通信专业设置DC/DC屏、直流配电屏。
原理简图如图2所示。
图2：采用DC/DC模块供电，不设置通信蓄电池c）第三种：采用DC/DC模块供电，设置独立的通信蓄电池。
部分通信专业电源系统与二次电源系统进行整合，通信设备由站用直流系统通过DC/DC变换后供电，整流模块输出设置相互独立的二次母线和通信母线，设置独立的通信蓄电池，满足二次专业事故放电时间至少2h；通信专业事故放电时间至少4h。
通信专业设置DC/DC屏、直流配电屏、蓄电池组。
原理简图如图3所示。
图3：采用DC/DC模块供电，设置独立的通信蓄电池d）第四种：设置独立的通信整流模块与母线，部分与二次电源系统整合。
通信设备由通信整流模块进行供电，配置独立的通信整流模块、直流配电单元、蓄电池组，与二次专业合用交流配电单元和监控单元。
通信专用电源系统与二次电源系统统一组屏，之间设置隔离板或其他隔离装置，减少相互影响。
通信专业设置直流配电屏、蓄电池组。
原理简图如图4所示。
图4：设置独立的通信整流模块与母线，部分与二次电源系统整合3.2四种供电方式比较3.2.1实例计算（计算部分的负荷数值为地上变电站预估值）3.2.1.1第一种供电方式二次电源系统a）直流负荷统计：不考虑通信负荷，二次直流负荷统计（DC110V）；按照双套直流考虑，以下负荷计算表为其中一套的计算数据（经常负荷按100％分配，事故照明负荷按每组60％分配，断路器合闸按每组100％分配，逆变和通信由两组蓄电池分别承担50％，断路器为非电磁机构计算），按2小时放电计算。
b）蓄电池容量选择：阀控密封铅酸蓄电池按2小时放电率计算，则Cc=1.4×184.5/0.66=392Ah。
由以上计算可知，地上220kV负荷变电站二次直流系统按照双套配置，选择单组蓄电池为400Ah可以满足要求；单套高频开关电源容量为7×20A。
●通信电源系统a）直流负荷统计：通信负荷按照 3.6kW、DC48V配置，按照双直流系统考虑，配备两组蓄电池，各承担50%负荷。
事故情况下此负荷均为连续负荷，正常情况下每套直流系统负荷电流为37.5A，按4小时放电计算。
b）蓄电池容量选择：阀控密封铅酸蓄电池按4小时放电率计算，则Cc=1.4×150/0.76=276Ah。
由以上计算可知，地上220kV负荷变电站通信用直流电源按照双套配置，选择单组蓄电池为300Ah可以满足要求；单套高频开关电源容量为5×20A。
3.2.1.2第二种供电方式●二次电源系统a）直流负荷统计：考虑通信负荷，正常情况下通信负荷由直流系统DC/DC供电，通信由两组蓄电池分别承担50％，其它负荷统计原则同第一种方案，蓄电池按4小时放电计算。
b）蓄电池容量选择：阀控密封铅酸蓄电池按4小时放电率计算，Cc=1.4×418.5/0.784=748Ah。
由以上计算可知，地上220kV负荷变电站二次直流系统按照双套配置，带通信负荷，按4小时事故放电考虑，选择单组蓄电池800Ah可以满足要求；单套高频开关电源容量为8×20A。
●通信电源部分二次和通信电源合一，单套通信用DC/DC转换模块（110V/48V 3×20A），不再另配通信专用蓄电池。
3.2.1.3第三种供电方式●二次电源系统考虑通信负荷，正常情况下通信负荷由二次配备的直流系统模块供电，事故情况单配蓄电池另供电。
按照双套直流考虑，事故情况下直流负荷统计同第一种情况，因此蓄电池容量选择同第一种情况。
但二次直流系统充电模块需考虑正常情况下通信用电需求，则高频开关模块数量为：Ijs =（1~1.25）×I10/20+Ic1/20+Ic2/20+1+1= 9（其中Ic1、Ic2为直流、通信正常负荷电流，分别按N+1配置）由以上计算可知，地上220kV变电站选择单组400Ah的蓄电池组可以满足要求；单套高频开关电源容量为9×20A。
