微弱光信号探测APD处理电路设计

测量微弱信号的放大电路设计要点与技巧测量微弱信号是科研领域中常见的实验任务之一，而放大电路设计则是实现这一目标的关键。

在本文中，我将探讨一些测量微弱信号的放大电路设计要点和技巧，希望能为科研工作者提供有益的指导。

首先，了解信号的性质至关重要。

微弱信号通常在低频范围内，并且很容易受到环境干扰。

因此，在设计放大电路时，要考虑选择适当的频率带宽。

一般来说，带宽应该比信号频率的两倍高，这样能够有效地避免高频噪声的干扰。

其次，选择合适的放大器是成功设计放大电路的关键。

低噪声放大器是测量微弱信号的理想选择，因为它们能够增加信号的幅度同时减少噪声的干扰。

常见的低噪声放大器包括运算放大器和差动放大器。

运算放大器广泛应用于各种测量仪器中，而差动放大器则在抵抗共模噪声方面表现出色。

此外，合理设置放大器的增益也是非常重要的。

过高的增益可能会引入更多的噪声，因此需要在信号幅度和噪声干扰之间寻找一个平衡点。

经验表明，设置适当的增益可以确保信号得到放大，同时保持噪声干扰的最低程度。

在设计放大电路时，还需要注意地线的布局和连接。

地线是将电路与外界连接的重要通道，不良的地线布局可能导致干扰信号的引入。

因此，要确保地线布线短小粗直，尽量减少环路面积，以减少可能引入的噪声干扰。

此外，选择合适的滤波器也是测量微弱信号的成功关键之一。

滤波器能够消除信号中的杂散噪声，从而提高信噪比。

常见的滤波器类型包括低通滤波器、带通滤波器和带阻滤波器。

不同的信号频率需要不同类型的滤波器，因此在设计放大电路时要仔细选择合适的滤波器。

最后，校准和调整放大电路也是设计过程中的关键环节。

由于不同的器件走线、元件容差等原因，放大电路可能存在一些偏差。

因此，需要通过校准和调整来保证放大电路的准确性和稳定性。

校准过程中需要使用特定的校准仪器和设备，例如示波器和信号发生器。

综上所述，设计测量微弱信号的放大电路需要特别关注信号性质、放大器选择、增益设置、地线布局、滤波器选择和校准调整等方面。

微弱信号检测电路实验报告课程名称：微弱信号检测电路专业名称：电子与通信工程＿＿＿年级：＿＿＿＿＿＿＿学生姓名：＿＿＿＿＿＿学号：＿＿＿＿＿任课教师：＿＿＿＿＿＿＿微弱信号检测装置摘要:本系统是基于锁相放大器的微弱信号检测装置，用来检测在强噪声背景下，识别出已知频率的微弱正弦波信号，并将其放大。

该系统由加法器、纯电阻分压网络、微弱信号检测电路组成.其中加法器和纯电阻分压网络生成微小信号，微弱信号检测电路完成微小信号的检测.本系统是以相敏检波器为核心，将参考信号经过移相器后，接着通过比较器产生方波去驱动开关乘法器CD4066,最后通过低通滤波器输出直流信号检测出微弱信号。

经最终的测试，本系统能较好地完成微小信号的检测。

关键词：微弱信号检测锁相放大器相敏检测强噪声1系统设计1.1设计要求设计并制作一套微弱信号检测装置，用以检测在强噪声背景下已知频率的微弱正弦波信号的幅度值。

整个系统的示意图如图1所示。

正弦波信号源可以由函数信号发生器来代替。

噪声源采用给定的标准噪声（wav文件）来产生，通过PC 机的音频播放器或MP3播放噪声文件，从音频输出端口获得噪声源，噪声幅度通过调节播放器的音量来进行控制。

图中A、B、C、D和E分别为五个测试端点.图1 微弱信号检测装置示意(1）基本要求①噪声源输出V N的均方根电压值固定为1V±0。

1V；加法器的输出V C =V S+V N，带宽大于1MHz；纯电阻分压网络的衰减系数不低于100。

②微弱信号检测电路的输入阻抗R i≥1 MΩ。

③当输入正弦波信号V S 的频率为1 kHz、幅度峰峰值在200mV ~ 2V范围内时,检测并显示正弦波信号的幅度值,要求误差不超过5%。

（2）发挥部分①当输入正弦波信号V S 的幅度峰峰值在20mV ~ 2V范围内时, 检测并显示正弦波信号的幅度值，要求误差不超过5%。

②扩展被测信号V S的频率范围,当信号的频率在500Hz ～2kHz范围内，检测并显示正弦波信号的幅度值，要求误差不超过5%。

智微弱信号检测结课报告题目：微弱光信号检测与采集组员分工：魏源璋（写报告）钟笛（演讲）王法（PPT制作）学院：机电学院专业：测控技术与仪器指导教师：宋俊磊微弱信号检测报告----微弱光信号检测绪论 (2)一、光电检测原理.............................. 错误！未定义书签。

1.1 光电检测与采集原理 ...................... 错误！未定义书签。

1.2 光电转换 .......................................... 错误！未定义书签。

二、信号检测前置放大电路设计 (4)2.1噪声来源分析 (4)2.2前置放大电路设计 (4)三、锁定放大器 (7)3.1、基本原理 (7)3.2、锁定放大参数分析 (9)四、A/D采集及软件设计.................. 错误！未定义书签。

4.1、ADC0809芯片介绍 (11)4.2、A/D启动及程序流程 (12)4.3、硬件接口图 (13)绪论微弱信号不仅意味着信号的幅度很小，而且主要指的是被噪声淹没的信号，微弱是相对于噪声而言的。

为了检测被背景噪声覆盖着的微弱信号，进行了长期的研究工作，分析噪声产生的原因和规律，研究被测信号的特点，相关性以及噪声的统计特征，以寻找出从背景噪声中检测出有用信号的方法。

微弱信号检测技术的首要任务是提高信噪比，这就需要采用电子学、信息论、计算机和物理学的方法，以便从强噪声中检测出有用的微弱信号，从而满足现代科学研究和技术开发的需要，微弱信号的检测技术不同于一般的检测技术，它注重的不是传感器的物理模型和传感原理，也不是相应的信号转换电路和仪表实现方法，而是抑制噪声和提高信燥比，因此可以说，微弱信号检测是一门专门抑制噪声的技术。

在许多研究和应用领域中，都涉及到微弱信号的精密测量。

然而，由于任何一个系统部必然存在噪声，而所测量的信号本身又相当微弱，因此，如何把淹没于噪声中的有用信号提取出来的问题具有十分重要的意义。

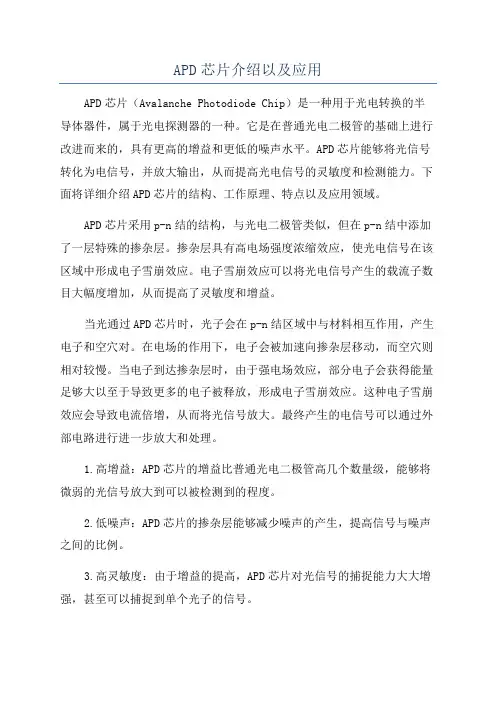

APD芯片介绍以及应用APD芯片（Avalanche Photodiode Chip）是一种用于光电转换的半导体器件，属于光电探测器的一种。

它是在普通光电二极管的基础上进行改进而来的，具有更高的增益和更低的噪声水平。

APD芯片能够将光信号转化为电信号，并放大输出，从而提高光电信号的灵敏度和检测能力。

下面将详细介绍APD芯片的结构、工作原理、特点以及应用领域。

APD芯片采用p-n结的结构，与光电二极管类似，但在p-n结中添加了一层特殊的掺杂层。

掺杂层具有高电场强度浓缩效应，使光电信号在该区域中形成电子雪崩效应。

电子雪崩效应可以将光电信号产生的载流子数目大幅度增加，从而提高了灵敏度和增益。

当光通过APD芯片时，光子会在p-n结区域中与材料相互作用，产生电子和空穴对。

在电场的作用下，电子会被加速向掺杂层移动，而空穴则相对较慢。

当电子到达掺杂层时，由于强电场效应，部分电子会获得能量足够大以至于导致更多的电子被释放，形成电子雪崩效应。

这种电子雪崩效应会导致电流倍增，从而将光信号放大。

最终产生的电信号可以通过外部电路进行进一步放大和处理。

1.高增益：APD芯片的增益比普通光电二极管高几个数量级，能够将微弱的光信号放大到可以被检测到的程度。

2.低噪声：APD芯片的掺杂层能够减少噪声的产生，提高信号与噪声之间的比例。

3.高灵敏度：由于增益的提高，APD芯片对光信号的捕捉能力大大增强，甚至可以捕捉到单个光子的信号。

4.宽频响特性：APD芯片的频响特性较宽，可以在较高的频率范围内工作。

5.高线性：APD芯片可以线性放大光信号，避免了非线性失真的问题。

1.光通信：APD芯片可以用于光通信系统中的接收端，提高光信号的接收灵敏度和距离。

2.光电检测：由于其高灵敏度和低噪声特性，APD芯片可以用于光电检测领域，如激光测距、光谱分析等。

3.核医学：APD芯片可以用于核医学成像领域，如正电子发射断层成像（PET）等，提高图像的分辨率和灵敏度。

微弱信号检测装置设计当有用信号被噪声淹没时，如何从中再提取出该有用信号，是十分具有实用性的一项技术。

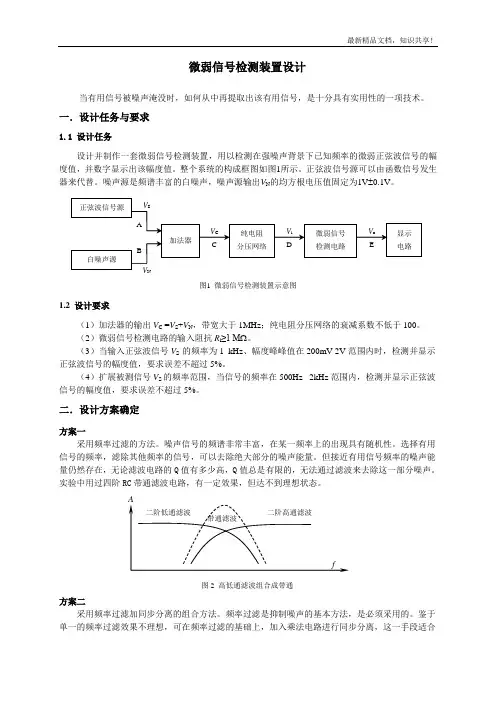

一．设计任务与要求1.1 设计任务设计并制作一套微弱信号检测装置，用以检测在强噪声背景下已知频率的微弱正弦波信号的幅度值，并数字显示出该幅度值。

整个系统的构成框图如图1所示。

正弦波信号源可以由函数信号发生器来代替。

噪声源是频谱丰富的白噪声，噪声源输出V N的均方根电压值固定为1V±0.1V。

图1 微弱信号检测装置示意图1.2 设计要求（1）加法器的输出V C =V S+V N，带宽大于1MHz；纯电阻分压网络的衰减系数不低于100。

（2）微弱信号检测电路的输入阻抗R i≥1 MΩ。

（3）当输入正弦波信号V S 的频率为1 kHz、幅度峰峰值在200mV-2V范围内时，检测并显示正弦波信号的幅度值，要求误差不超过5%。

（4）扩展被测信号V S的频率范围，当信号的频率在500Hz -2kHz范围内，检测并显示正弦波信号的幅度值，要求误差不超过5%。

二．设计方案确定方案一采用频率过滤的方法。

噪声信号的频谱非常丰富，在某一频率上的出现具有随机性。

选择有用信号的频率，滤除其他频率的信号，可以去除绝大部分的噪声能量。

但接近有用信号频率的噪声能量仍然存在，无论滤波电路的Q值有多少高，Q值总是有限的，无法通过滤波来去除这一部分噪声。

实验中用过四阶RC带通滤波电路，有一定效果，但达不到理想状态。

图2高低通滤波组合成带通方案二采用频率过滤加同步分离的组合方法。

频率过滤是抑制噪声的基本方法，是必须采用的。

鉴于单一的频率过滤效果不理想，可在频率过滤的基础上，加入乘法电路进行同步分离，这一手段适合单一频率信号的提取，并具有很好效果，但难以用于一个较宽频段内信号的提取。

此方法比较适合本设计。

对于模拟乘法器其数学模型为：()()()t t t t t t 010101cos 21cos 21sin sin ωαωωαωωαω++--+=+其中ω0是同步信号角频率，ω1和α是任意信号角频率和初相角，包括噪声频率。

光电检测技术——微弱光检测一、相关检测原理 (2)1 相关函数 (2)2、相关检测 (3)二、锁定放大器 (6)1、基本原理 (6)2、锁定放大器的主要参数 (8)三、光子计数技术 (10)1、基本原理 (10)2、光子计数器的组成 (13)3、光电倍增管 (14)4、光子计数系统的测量误差 (15)在许多研究和应用领域中，都涉及到微弱信号的精密测量。

然而，由于任何一个系统部必然存在噪声，而所测量的信号本身又相当微弱，因此，如何把淹没于噪声中的有用信号提取出来的问题具有十分重要的意义。

在光电探测系统中，噪声来自信号光、背景光、光电探测器及电子电路。

通常抑制这些光学噪声和干扰的方法是：合理压缩系统视场，在光学系统结构上抑制背景光，加适当光谱滤波器，空间滤波器等以抑制背景光干扰。

合理选择光信号的调制频率，使信号频率远离市电(50Hz)频率和空间高频电磁波频率，偏离l／f噪声为主的区域，以使光电探测系统在工作的波段范围内达到较高的信噪比。

此外，在电子学信号处理系统中采用低噪声放大技术，选取适当的电子滤波器限制系统带宽，以抑制内部噪声及外部干扰。

保证系统的信噪比大大改善，即使信号较微弱时，也能得到S/N>1的结果。

但当信号非常微弱，甚至比噪声小几个数量级或者说信号完全被噪声深深淹没时，再采用上述的办法，就不会有效，必须利用信号和噪声在时间特性方面的差别，也即利用信号和噪声在统计特性上的差别去区分它们，来提取被噪声淹没的极微弱信号，即采用相关检测原理来提取信号。

一、相关检测原理利用信号在时间上相关这一特性，可以把深埋于噪声中的周期信号提取出来，这种摄取方法称为相关检测或相干接收，是微弱信号检测的基础。

信号的相关性用相关函数采描述，它代表线性相关的度量，是随机过程在两个不同时间相关性的一个重要统计参量。

1 相关函数相关函数R xy是度量两个随机过程x(t), y(t)间的相关性函数，定义为（1）式中τ为所考虑时间轴上两点间的时间间隔。

微弱信号的检测方案设计要点.docx微弱信号的检测方案设计一、原理分析针对微弱信号的检测的方法有很多，比如滤波法、取样积分器、锁相放大器等。

下面就针对这几种方法做一简要说明。

方案一：滤波法。

在大部分的检测仪器中都要用到滤波方法对模拟信号进行一定的处理，例如隔离直流分量，改善信号波形，防止离散化时的波形混叠，克服噪声的不利影响，提高信噪比等。

常用的噪声滤波器有：带通、带阻、高通、低通等。

但是滤波方法检测信号不能用于信号频谱与噪声频谱重叠的情况，有其局限性。

虽然可以对滤波器的通频带进行调节，但其噪声抑制能力有限，同时其准确性与稳定性将大打折扣。

方案二：取样积分器取样积分法是利用周期性信号的重复特性，在每个周期内对信号的一部分取样一次，然后经过积分器算出平均值，于是各个周期内取样平均信号的总体便呈现出待测信号的真实波形。

由于信号的取样是在多个周期内重复进行的，而噪声在多次重复的统计平均值为零，所以可大大提高信噪比，再现被噪声淹没的波形。

其系统原理图如图23。

Vs（t）Vn（t带通滤波鉴相器低通滤波器Vo本地振荡器移相器锁相放大器的核心部件是鉴相器，它实现了被测信号与参考信号的互相关运算。

它把输入信号与参考信号进行比较，当两个信号相位完全相同时，即相位差为。

时经低通滤波后，输出信号的直流分量达到最大，其正比于输入信号中某一特定频率（参考输入频率）的信号幅值。

锁相放大器具有很多优点：信号通过调制后交流放大，可以避免噪声的不利影响；利用相敏检波器实现对调制信号的解调，同时检测频率和相位，噪声同频又同相的概率很小；利用低通滤波器来抑制噪声，低通滤波器的频带可以做得很窄，并且其频带宽度不受调制频率的影响，稳定性也大大提高。

但是值得注意的是适合于锁相放大器的检测信号应该是单频的，或者传导频谱所占频带是较窄的。

综合考虑，尤其根据是手头现有器件的情况，我们选择了利用锁相放大器作为本次的检测方案，并达到了预期的效果。

二、总体方案设计本设计系统框图如图42所示，并在适当位置预留了测试端口：仿真）（protel前置放大器：该电路用于对信号进行预放大处理,使其输入到后级锁相放大器的信号有个适当的幅度。

APD光电二极管实验仪实验指导书目录第一章APD光电二极管综合实验仪说明..................... - 2 -二、实验仪说明 (2)1、电子电路部分结构分布........................................ - 2 -2、光通路组件 ................................................. - 3 -第二章 APD光电二极管特性测试......................... - 4 -1、APD光电二极管暗电流测试.................................... - 6 -2、APD光电二极管光电流测试.................................... - 7 -3、APD光电二极管伏安特性...................................... - 7 -4、APD光电二极管雪崩电压测试.................................. - 7 -5、APD光电二极管光照特性...................................... - 8 -6、APD光电二极管时间响应特性测试.............................. - 8 -7、APD光电二极管光谱特性测试.................................. - 9 -第一章 APD光电二极管综合实验仪说明一、产品介绍雪崩光电二极管的特点是高速响应性和放大功能。

雪崩光电二极管(APD)的基片材料可采用硅和锗等材料。

其结构是在n型基片上制作p层，然后在配置上p+层。

一般上部的电极制作成环状，这是考虑到能获得稳定的“雪崩”效应。

外来的光线通过薄的p+层，然后被p层吸收，从而产生了电子和空穴。

由于在p层上存在着105V/cm的电场，因此位于价带的电子被冲击离子化后，产生雪崩倍增效应，电子和空穴不断产生。

浅析微弱信号检测装置设计随着科技的不断发展，微弱信号检测装置的设计越来越重要。

微弱信号检测装置是指能够检测到微弱信号的设备，它可以应用于许多领域，如无线通信、医疗、测量检测等。

本文将从以下几个方面浅析微弱信号检测装置的设计。

一、信号源的选择微弱信号检测装置的设计首先需要选择适当的信号源。

信号源的选择应根据实际需求进行。

一般情况下，信号源有两种，一种是外部信号源，一种是内部信号源。

外部信号源是指信号来源于其他器件，例如放大器、变压器等。

内部信号源是指信号来源于装置本身，例如压电晶体、光电二极管等。

在选择信号源时，需要考虑信号源的稳定性、信号穿透能力、对外界噪声的抑制能力等因素。

二、信号放大器的设计信号放大器是微弱信号检测装置中最重要的一个环节。

它可以将弱信号放大到足以被检测的范围内。

在放大器的设计中，需要注意信号与噪声的比值，以确保放大器不仅可以将信号放大，同时还可以将噪声抑制。

另外，放大器的带宽也是一个需要考虑的因素。

放大器的带宽越宽，就越容易受到外界的干扰。

因此，在设计放大器时，需要权衡带宽和抗干扰能力。

三、滤波器的设计滤波器是一个可以通过滤波器的设计，达到提高微弱信号检测灵敏性的目的。

滤波器可以去掉不需要的信号，同时保留需要的信号。

在设计滤波器时，需要考虑信号的频率范围和滤波器的频率响应。

不同的滤波器具有不同的频率响应特点，可以选择适合自己需求的滤波器。

四、噪声消除的设计噪声是微弱信号检测装置中最严重的问题之一。

在设计中，需要采取措施来抑制或消除噪声。

例如，在设计放大器时，可以采用差分放大器来抵消共模噪声。

另外，也可以通过信号滤波、降噪技术等手段来减少噪声的干扰。

五、环境适应性的设计微弱信号检测装置的工作环境有时会产生干扰。

例如，电磁辐射、温度变化等因素都会影响装置的性能。

因此，在设计时，需要考虑装置的环境适应性。

例如，在设计信号放大器时，可以选择低噪声放大器来提高信噪比。

在选择其他器件时，也需要考虑其适应性。

浅析微弱信号检测装置设计
微弱信号检测装置是一种用于检测和放大微弱信号的设备。

它在很多领域中都有重要的应用，如空间科学、生物医学、无线通信等。

本文将从设计原理、关键技术和应用场景三个方面对微弱信号检测装置进行浅析。

设计原理：
微弱信号检测装置的设计原理主要基于放大器电路和噪声处理技术。

放大器电路是微弱信号检测装置的核心部件，它可以将微弱信号放大到足够强度以便进行后续处理。

常用的放大器电路包括放大器阵列、差分放大器等，它们可以提高信号的信噪比，从而提高检测的灵敏度。

噪声处理技术是微弱信号检测的关键。

由于微弱信号往往被噪声干扰，所以必须采用滤波、降噪等技术来减小噪声对信号的影响。

常用的噪声处理技术有前置滤波、数字滤波、自适应滤波等。

应用场景：
微弱信号检测装置在很多领域中都有广泛的应用。

在空间科学中，微弱信号检测装置可以用于接收和处理来自太空的微弱信号，如宇宙射线、星光等。

在生物医学中，微弱信号检测装置可以用于生物体内微弱信号的检测，如脑电图、心电图等。

在无线通信中，微弱信号检测装置可以用于接收和处理无线电波信号，如手机信号、WiFi信号等。

这些应用场景都需要高灵敏度、低功耗、高可靠性的微弱信号检测装置。

微弱信号检测装置是一种用于检测和放大微弱信号的设备，其设计原理基于放大器电路和噪声处理技术。

关键技术包括低噪声设计、高增益设计和高速信号处理技术。

应用场景包括空间科学、生物医学和无线通信等。

未来随着科技的发展，微弱信号检测装置将会发展出更加高效、高灵敏度的新型装置。

微弱信号检测的前置放大电路设计精准农业主要是依据实时猎取的农田环境和农作物信息，对农作物举行精确的浇灌、施肥、喷药，最大限度地提高水、肥和药的利用效率，削减环境污染，获得最佳的经济效益和生态效益。

农田环境和农作物信息的精确猎取取决于牢靠的生物传感技术。

如常规精准灌溉主要关注空气的温度、湿度和土壤的含水量，利用这些参数的变幻控制对农作物的浇灌，而作物自身产生的一些信号能够更精确的反映其自身的生理情况，通过检测这些信号控制灌溉可以使浇灌更精确。

目前精准浇灌技术正朝着以环境信息和农作物生理信息相结合为控制依据的方向进展，为此各种生物如植物电信号传感器、植物茎流传感器等应运而生。

但普通作物自身生理情况产生的信号极其微弱，往往信号只能达到纳安级，信号也只能达到微伏级。

为有效的利用这些信号，应首先对其举行调理，本文按照植物生理信号的特点设计了适合此类微弱信号检测的前置放大。

2、电路基本结构生物传感器所产生的信号普通为频率较低的微弱信号，检测不同的植物生理参数，可能得到电压或电流信号。

对于电流信号，应首先把电流信号转换成为电压信号，通过放大电路的放大，最后利用低通，滤除混杂在信号中的高频噪声。

微弱信号检测前置放大电路的整体结构1。

考虑到传感器产生的信号十分微弱，很简单受到噪声的污染，所以放大电路挑选仪表放大器结构。

仪表拥有差分式结构，对共模噪声有很强的抑制作用，同时拥有较高的输入阻抗和较小的输出阻抗，十分适合对微弱信号的放大。

另外为了使输出电压在高频段以更快的速度下降，提高滤除噪声的能力，这里挑选了二阶低通滤波器。

微弱信号检测前置放大电路原理图2。

生物传感器产生的生物信号通常具有很大的第1页共5页。
