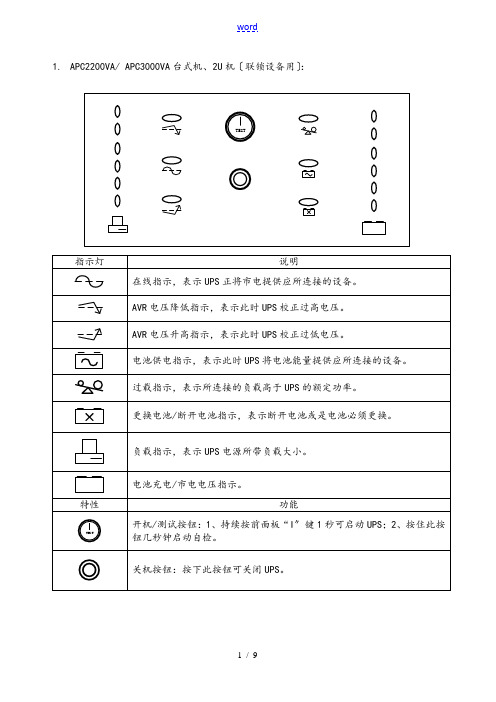

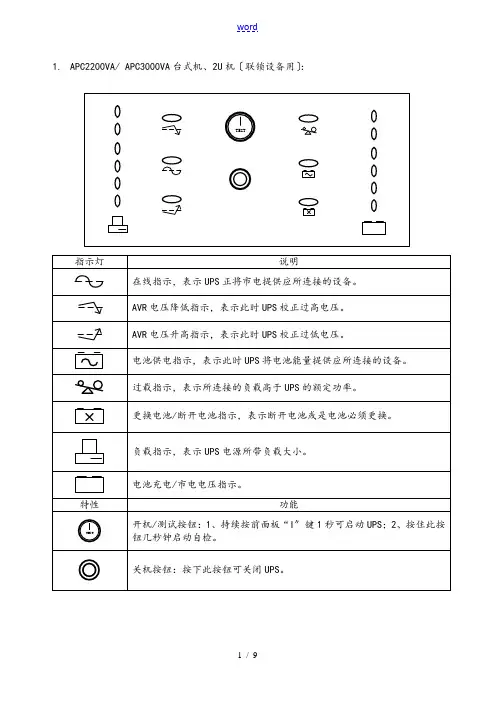

UPS系统操作手册佛山设施运维目录一、UPS操作面板描述 (3)1.控制面板说明 (3)2.控制面板功能描述 (4)二、工作模式 (4)1. 市电正常在线工作 (4)2. 蓄电池逆变供电 (5)3. 旁路供电 (5)4. 维修旁路供电 (5)三、UPS的组成及功能 (6)四、UPS的切换程序 (6)1. 单机开机程序 (6)2. 单机关闭程序 (7)3. 从在线运行转换到外部旁路运行 (7)4. 从外部旁路运行转换到在线模式 (7)UPS 系统操作手册一、 控制面板1 控制面板说明导航按钮 右软键导航按钮 左软键 导航按钮 上 导航按钮 下显示屏逆变器“打开”按钮系统正常 LED警告 LED 警报 LED 复位按钮逆变器“关闭”按钮2 控制面板功能描述（1）.启动逆变器：按逆变器“开启”按钮 5 秒钟。

（2）.停止逆变器：按逆变器“关闭”按钮 5 秒钟。

（3）.消音蜂鸣器：即刻按下复位按钮可使蜂鸣器消音（4）.复位按钮：为恢复故障情况后 UPS 的正常运行，在矫正了导致故障的情况后，至少按复位按钮 1 秒钟。

如果发生故障，按下按钮使声音信号静音，如果故障已修复，再次按下按钮，即可复位锁存的故障信息，从而使 UPS 再次运行。

（5）.一般状态 LED：三个 LED 指示器让您快速粗略地了解 UPS 状态，如下所示：“OK” LED （绿色）正常运行当此灯打开时（不闪烁），系统正常运行且不存在任何警告或警报。

市电出现故障时（所有其他条件处于额定水平），此 LED将闪烁。

“警告” LED （黄色）存在警告情况当出现可能影响 UPS 正常工作的异常状况时，则将激活这个指示灯。

这些情况并非源于 UPS，但可能由周围环境或电气安装（电源侧和负载侧）引起。

可以通过浏览相关 LCD 显示屏菜单来阅读活动的警告描述。

“警报”LED （红色）警报情况当此灯打开时，应立即注意警报的严重程度，并立即通知进行维修。

可以通过浏览相关 LCD 显示屏菜单来阅读活动的警报描述。

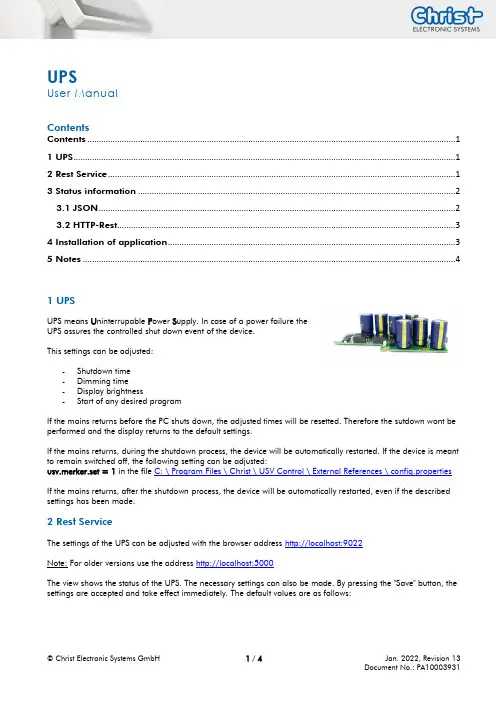

User ManualContentsContents (1)1 UPS (1)2 Rest Service (1)3 Status information (2)3.1 JSON (2)3.2 HTTP-Rest (3)4 Installation of application (3)5 Notes (4)1 UPSUPS means U ninterrupable P ower S upply. In case of a power failure theUPS assures the controlled shut down event of the device.This settings can be adjusted:-Shutdown time-Dimming time-Display brightness-Start of any desired programIf the mains returns before the PC shuts down, the adjusted times will be resetted. Therefore the sutdown wont be performed and the display returns to the default settings.If the mains returns, during the shutdown process, the device will be automatically restarted. If the device is meant to remain switched off, the following setting can be adjusted:usv.merker.set = 1 in the file C: \ Program Files \ Christ \ USV Control \ External References \ config.properties If the mains returns, after the shutdown process, the device will be automatically restarted, even if the described settings has been made.2 Rest ServiceThe settings of the UPS can be adjusted with the browser address http://localhost:9022Note: For older versions use the address http://localhost:5000The view shows the status of the UPS. The necessary settings can also be made. By pressing the "Save" button, the settings are accepted and take effect immediately. The default values are as follows:User Manual3 Status information3.1 JSONThe current status information can be called up in the root directory of partition C under "UsvControl.json".User Manual3.2 HTTP-RestThe current status information can also be checked via the HTTP rest interface http://localhost9022/api/gpiostate.Note: For older versions use the address http://localhost5000/api/gpiostate4 Installation of applicationNote: This is only necessary if a customer-specific image is installedIn order to use the functionalities mentioned above, two applications are required. These can be downloaded from various locations.The following link is for the application …USV Control“:https:///s/tWyzAkqmZoHtQNeDownload the …Observer“ with the correct driver from the FAQs on the homepage of Christ Electronic Systems. https:///index.php?id=650USV ControlAfter a start-up process of the panel, at least 5 seconds must be waited before the application may be started. This can be set, for example, with the TaskSchedular.The “USVControl.exe” must be run as an administrator. To do this, right-click on the “USVControl.exe” to access the properties and proceed as follows:Properties → Compatibility → Change Settings for all users → activate Run this program as an administratorObserverInstall the "Observer" application. Only the files and registry entries of the installation are required.The "Observer" application can be removed from the autostart: To do this, start the Task Manager with the key combination "Alt" + "Ctrl" + "Del". Then proceed as follows:Startup → Hardware Monitor Utility for IBASE → DisabledUser ManualDisclaimer ContactTechnical data are subject to modification and delivery subject to availability. Any liability that the data and illustrations are complete, actual or correct is excluded. Designations may be trademarks and/or copyrights of the respective manufacturer, the use of which by third parties for their own purposes may infringe the rights of such owner. Christ Electronic Systems GmbHAlpenstraße 3487700 MemmingenPhone:+49 8331 8371-0 (Main Office)+49 8331 8371-500 (Service)Mail:*****************Homepage:https://© Christ Electronic Systems GmbH5 Notes•If the shutdown is implemented in the customer application and the mains returns, the shutdown process must be aborted or the device must be shut down within 10 seconds. Otherwise the CPU can no longer start independently under certain circumstances. The time can be extended on request.•The following application must run in the background for the UPS to be controlled:-UsvControl.exe•It must be ensured that the customer application is ended quickly enough for the panel to shut down properly. Otherwise no protection against data loss can be guaranteed. Depending on the type of CPU and display, the UPS can buffer up to 30 seconds. Depending on the system, CPU utilization, display and peripherals, the buffer time can be significantly shorter. The exact buffer duration must be determinedanew in every application.。

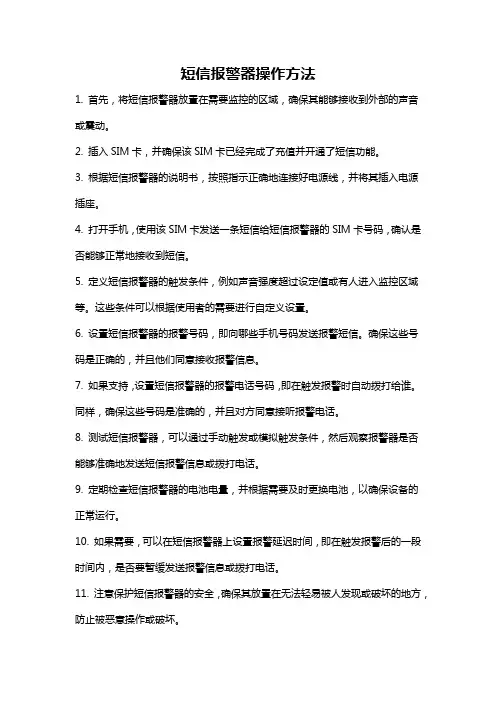

短信报警器操作方法
1. 首先，将短信报警器放置在需要监控的区域，确保其能够接收到外部的声音或震动。

2. 插入SIM卡，并确保该SIM卡已经完成了充值并开通了短信功能。

3. 根据短信报警器的说明书，按照指示正确地连接好电源线，并将其插入电源插座。

4. 打开手机，使用该SIM卡发送一条短信给短信报警器的SIM卡号码，确认是否能够正常地接收到短信。

5. 定义短信报警器的触发条件，例如声音强度超过设定值或有人进入监控区域等。

这些条件可以根据使用者的需要进行自定义设置。

6. 设置短信报警器的报警号码，即向哪些手机号码发送报警短信。

确保这些号码是正确的，并且他们同意接收报警信息。

7. 如果支持，设置短信报警器的报警电话号码，即在触发报警时自动拨打给谁。

同样，确保这些号码是准确的，并且对方同意接听报警电话。

8. 测试短信报警器，可以通过手动触发或模拟触发条件，然后观察报警器是否能够准确地发送短信报警信息或拨打电话。

9. 定期检查短信报警器的电池电量，并根据需要及时更换电池，以确保设备的正常运行。

10. 如果需要，可以在短信报警器上设置报警延迟时间，即在触发报警后的一段时间内，是否要暂缓发送报警信息或拨打电话。

11. 注意保护短信报警器的安全，确保其放置在无法轻易被人发现或破坏的地方，防止被恶意操作或破坏。

12. 定期对短信报警器进行维护和保养，清洁设备表面，检查线缆连接是否松动或损坏，确保设备能够长时间稳定运行。

U P S 不断电电源供给器智能在线网络保护不断电系统3KVA/6KVA/10KVA/12KVA/15KVA/20KVA/30KVA■产品使用手册■1. 导论------------------------------------------------------------------------------------------------22. 重要安全指示-----------------------------------------------------------------------------------23. UPS介绍------------------------------------------------------------------------------------------34. 产品介绍------------------------------------------------------------------------------------------55. 安装------------------------------------------------------------------------------------------------66. 操作说明-----------------------------------------------------------------------------------------87. 监控软件选配及计算机接口端口--------------------------------------------------------98. 保养及保存方法------------------------------------------------------------------------------109. 异常状况排除---------------------------------------------------------------------------------1110. 附录A 规格---------------------------------------------------------------------------------15在线式不断电系统电源供应器(UPS)提供一个连续且稳定的电源给需要保护的设备使用，使您的设备免于遭受下列电源的困扰。

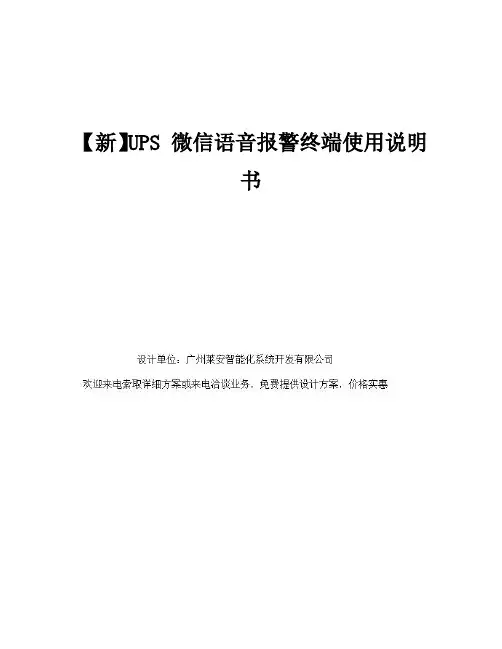

【新】UPS 微信语音报警终端使用说明书目录1 简介 (3)1.1 产品功能 (3)1.2 使用条件 (3)2 快速安装使用 (3)2.1 产品安装 (3)2.2 安装步骤 (3)3 微信告警 (4)3.1微信关注 (4)3.2 查询已关注的设备 (5)3.3 管理已关注的设备 (7)3.4 微信告警信息 (9)3.5 主动查询UPS运行状态 (10)4 常见问题及解答 (11)4.1 为什么报警器和UPS通讯不上，指示灯S 一直快闪？ (11)1 简介1.1 产品功能v 操作简单, 扫描产品上二维码即可实现监控,勿需额外设置. 在检测到设备异常时，会即时发送告警信息，以及设备当时的主要运行数据;v 用户可通过菜单设置: 即时接收报警或者设定时间段接收报警信息;v 可通过菜单功能查询设备状态. 在被监控设备未发生状态变化时，监控终端会周期性的通报设备的当前运行状态;v 即使有多台设备, 都可以在同一个微信关注号上显示‚查询,实现集中监控的功能;v 设备整合了语音查询功能,方便用户及时‚主动了解最新状况。

在用户主动拨号查询时,它能语音播报当前状态,同时自动通过微信的方式发送当前的状态数据;v 不受管理员人数限制,用户可随意扫描‚添加;1.2 使用条件v 本产品必须安装在通讯网络信号覆盖的范围内；v 应用在对应的UPS品牌及型号的机器上；v 环境温度：-25℃～70℃；相对湿度：0～95%；2 快速安装使用2.1 产品安装v UPS智能微信报警器一个v 电话卡一张（内置于微信告警器中）v 电源一个（12V1A,推荐使用配套的电源）v 天线一根v 智能RS232 串口线一条（非标配件. 正常应使用UPS设备自带的串口线，如果没有可参考产品引脚定义制作）2.2 安装步骤v 安装天线：把天线接入拧紧固定到报警器的天线接头上。

（注意：只需轻轻拧紧天线的螺母即可，切勿大力旋转天线）v 连接UPS：使用已有的RS232 串口线连接报警器和UPS设备。

U P S 不断电电源供给器智能在线网络保护不断电系统3KVA/6KVA/10KVA/12KVA/15KVA/20KVA/30KVA■产品使用手册■1. 导论------------------------------------------------------------------------------------------------22. 重要安全指示-----------------------------------------------------------------------------------23. UPS介绍------------------------------------------------------------------------------------------34. 产品介绍------------------------------------------------------------------------------------------55. 安装------------------------------------------------------------------------------------------------66. 操作说明-----------------------------------------------------------------------------------------87. 监控软件选配及计算机接口端口--------------------------------------------------------98. 保养及保存方法------------------------------------------------------------------------------109. 异常状况排除---------------------------------------------------------------------------------1110. 附录A 规格---------------------------------------------------------------------------------15在线式不断电系统电源供应器(UPS)提供一个连续且稳定的电源给需要保护的设备使用，使您的设备免于遭受下列电源的困扰。

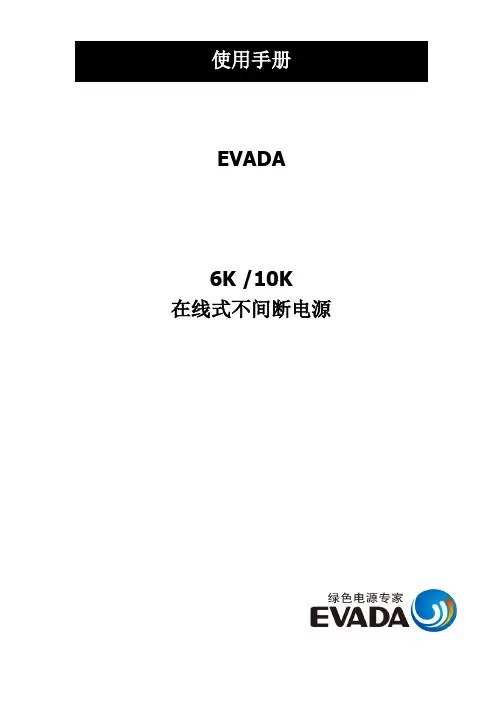

EVADA6K /10K在线式不间断电源请遵守本手册所述的所有警告事项和操作指示。

请将本手册存放在适当的位置，以便在进行安装之前详阅以下注意事项。

在操作本产品之前，请务必详阅所有安全事项和操作指示。

目录1. 安全性和电磁兼容性(EMC)相关注意事项 (1)1-1.运输和贮存 (1)1-2.准备 (1)1-3.安装 (1)1-4.操作 (1)1-5.标准 (2)2. 安装和设置 (3)2-1.拆封及检查 (3)2-2.背板视图 (3)2-3.单机安装 (5)2-4.软件安装 (6)3. 使用操作 (7)3-1.按键 (7)3-2.LED指示灯和LCD显示屏 (7)3-3.告警 (9)3-4.单机操作 (9)3-5.LCD显示缩写 (12)3-6.LCD设定 (13)3-8.运行模式/状态说明 (18)3-9.故障代码 (19)3-10.告警指示 (19)4. 故障排除 (20)5. 存放和保养 (21)5-1.存放 (21)5-2.保养 (21)6. 产品规格 (22)1. 安全性和电磁兼容性(EMC)相关注意事项请先详阅使用手册和安全指示后，再安装及使用本产品！1-1. 运输和贮存在需要搬运本台UPS 系统时，务必先以原包装材料包好，以防止并减缓意外的冲撞。

此UPS产品存放的场所必须是干燥且通风良好。

1-2. 准备本UPS系统在由寒冷环境直接送入室内等温暖环境时，可能会有结露情形。

此时，务必等到完全干燥后，才可进行安装。

为此，在移至安装场所后，请至少放置2小时，让UPS适应该环境后，再行安装。

本UPS系统绝不可安装在附近有水或充满湿气的环境。

本UPS系统绝不可安装在阳光直晒或附近有加热器类设备的场所。

绝不可阻塞或遮蔽本UPS外壳上的通风孔。

1-3. 安装绝不可将可导致本UPS过载的设备(如大功率电机类设备)连接到本UPS的输出端。

电源线等线路在布线时应避开会遭到踩踏或发生绊倒的地方。

不可阻塞或遮蔽此UPS外壳上的通风孔。

UPS操作手册目录........................................................................................................................................................... 1.操作手册UPS........................................................................................................................................... 2.一、控制显示面板操作............................................................................................................................................. 21.1控制显示面板................................................................ 41.2“历史记录”菜单下和当前记录窗中所有告警信息清单列表.................................................................................................................................................. 7UPS主机操作二、...................................................................................................................................... 72.1 UPS主机开关按键...................................................................................................... 9.2.2 UPS开机步骤（进入逆变供电模式）................... 9维修旁路操作步骤（如并机系统由两个以上单机并联组成，请勿使用内部维修旁路）2.3................................................................................... 10.关断并分离运行中的并机系统的其中一台UPS 2.4 .............................................................................................................. 10 .2.5 恢复并机系统中已隔离的单机....................................................................................................... 11和负载）2.6关机步骤（完全关闭UPS............................................................................................................................... 11 .紧急停机（2.7EPO)步骤............................................................................................................................................ 11复位步骤2.8 UPS......................................................................................................................................................... 11三、注意事项一、控制显示面板操作控制显示面板1.1LCD显示和菜单键，控制按钮。

工作原理图一KTR-TH23型小型机房监控一体化机KTR-TH23型小型机房监控一体化机是一款具有温度和湿度采集，红外遥控信号学习与发送的功能的空调控制小型主机，可以学习市面上99%以上的红外遥控器，并可控制两路开关量输出，检测3路开关量输入。

该产品可实现对机房温湿度实时采集，空调遥控，开关控制等，方便对小型机房的智能化管理与监控。

主要参数●技术指标:1、电源：DC 5-12V （具有反接保护）2、工作环境：温度-20～+50℃相对湿度≤95%RH3、控制范围：0～99℃，0～99%RH4、控制精度：温度±0.5℃，湿度±5%RH5、功耗：< 1W●基本功能:1、温度测量和控制，测量范围：0～99℃2、湿度测量和控制，测量范围：0～99%RH3、2路开关量输出4、3路开关量输入5、可按照用户需求增添功能●硬件参数1、通讯接口：RS4852、传输速率：9600 bps3、浪涌保护：RS485每线都具有600W雷击、浪涌保护4、电气接口：3.96mm标准接线端子(15位)5、体积：120*78*28 (mm)6、安装方式：壁挂式小型机房监控一体化机外观示意图使用说明通过上位机对设备发送学习指令，状态灯长亮，用遥控器对准设备窗口，按下遥控器的按键，状态灯熄灭，刚才按下的键就被学习到相应的按键地址，发送遥控指令，状态灯闪一下，遥控信号被发出。

机房温湿度以及开关量状态都可以通过上位机查询与控制，学习完相应的遥控按键后，就可对机房环境实施远程监控。

二市电检测模块工业用电和商业用电在线路上往往是分开的，电压上是有差异，对线路的保护也不一样。

现在的科技已经很发达，自能化很高，很多时候不需要人工去监控设备，但忽然停电或线路保护，设备停止工作，由于线路不同，办公司还有电，工作人员不能及时发现；对电网线路的监控成为需要。

来电检测器是检测有没有市电的智能设备，有两种信号检测方式，可以是电平检测,也可以通过RS485读取当前市电状态。

UPS操作手册目录........................................................................................................................................................... 1握作手册UPS ............................................................................................................................................ 2- 控制显示面板择作................................................................................................................................................ 21.1控制纭面板.................................... 41.2 "历史记录"菜单下和当前记录窗中所有告警信息清单列表.................................................................................. 7UPS主鳩乍二、..................................................................................................................................... 72.1 UPS主机开也键....................................................... 9.2.2 UPS开（林逆变式）.................. 9维修旁路择作步骤（如并机系统由两个以上单机并联组成■请勿使用内斡修旁路）2.3 ....................................................................................10.关断并分韶商中的籾系统的其中一台UPS 2.4 ................................................................................................................ 10 .2.5恢复倾系统中已隔斋的单机......................................................... 11和负载）2.6关^^ （完全关闭UPS ................................................................................................................................. 11 .紧急停机（2.7EPO）步異............................................................................. 11 M2.8UPS ............................................................................................................................................................ 11三、注意事项—、控制显示面板操作控制显示面板"LCD显网菜单犍，控制按钮.指示灯），择鈕制显示面板按功能可分为三个区域摸拟电流囹（LED:.的状态（LED指示灯）1 ）宜看潼拟电流囹的供电路径.并且.各指示灯通过颜色UPS摸拟电流囹区龌供六个指示灯. 这些指示灯用于显示的当前运行和告警状态。

请严格遵守本手册中和机器上的所有警告及操作说明并妥善保管本手册。

在没有阅读完所有的安全说明和操作说明以前，请不要操作本机器。

目录一简介1.1常用符号说明-----------------------------------------------------------------------------------------------------------------03 1.2安全注意事项-------------------------------------------------------------------------------------------------------------03 二产品介绍2.1UPS的分类与配置--------------------------------------------------------------------------------------------------------04 2.2UPS外观--------------------------------------------------------------------------------------------------------------------04 2.3工作原理简介--------------------------------------------------------------------------------------------------------------05 三安装3.1开箱检查-----------------------------------------------------------------------------------------------------------------------06 3.2安装注意事项-----------------------------------------------------------------------------------------------------------------06 3.3 接线----------------------------------------------------------------------------------------------------------------------------06 3.3.1 UPS输入输出接线-----------------------------------------------------------------------------------------------------06 3.3.2长效机UPS外接电池接线-------------------------------------------------------------------------------------------08 3.3.3连接通讯线--------------------------------------------------------------------------------------------------------------08 四运行操作4.1操作显示面板------------------------------------------------------------------------------------------------------------104.2运行模式------------------------------------------------------------------------------------------------------------------114.2.1 市电模式------------------------------------------------------------------------------------------------------------114.2.2 电池模式------------------------------------------------------------------------------------------------------------114.2.3 旁路模式------------------------------------------------------------------------------------------------------------124.3操作----------------------------------------------------------------------------------------------------------------------124.3.1 开关机操作---------------------------------------------------------------------------------------------------------124.3.2电池自检操作-------------------------------------------------------------------------------------------------------134.3.3 LED显示与警告---------------------------------------------------------------------------------------------------13 五维护----------------------------------------------------------------------------------------------------------------------------145.1 电池维护----------------------------------------------------------------------------------------------------------------145.2 UPS的功能检查-------------------------------------------------------------------------------------------------------14 六故障排除-----------------------------------------------------------------------------------------------------------------------15 七产品规格与性能--------------------------------------------------------------------------------------------------------------16 7.1 基本电气性能-------------------------------------------------------------------------------------------------------------16 7.2尺寸和重量-----------------------------------------------------------------------------------------------------------------16 7.3使用环境--------------------------------------------------------------------------------------------------------------------17 7.4 EMC-------------------------------------------------------------------------------------------------------------------------17 7.5 安规-------------------------------------------------------------------------------------------------------------------------17 7.6 行业标准-------------------------------------------------------------------------------------------------------------------17 八维修保证-----------------------------------------------------------------------------------------------------------------------18一简介1.1 常用符号说明下述符号有部分或者全部会出现在使用手册或使用过程中，请了解他们的含义。

工作原理图一KTR-TH23型小型机房监控一体化机KTR-TH23型小型机房监控一体化机是一款具有温度和湿度采集，红外遥控信号学习与发送的功能的空调控制小型主机，可以学习市面上99%以上的红外遥控器，并可控制两路开关量输出，检测3路开关量输入。

该产品可实现对机房温湿度实时采集，空调遥控，开关控制等，方便对小型机房的智能化管理与监控。

主要参数●技术指标:1、电源：DC 5-12V （具有反接保护）2、工作环境：温度-20～+50℃相对湿度≤95%RH3、控制范围：0～99℃，0～99%RH4、控制精度：温度±0.5℃，湿度±5%RH5、功耗：< 1W●基本功能:1、温度测量和控制，测量范围：0～99℃2、湿度测量和控制，测量范围：0～99%RH3、2路开关量输出4、3路开关量输入5、可按照用户需求增添功能●硬件参数1、通讯接口：RS4852、传输速率：9600 bps3、浪涌保护：RS485每线都具有600W雷击、浪涌保护4、电气接口：3.96mm标准接线端子(15位)5、体积：120*78*28 (mm)6、安装方式：壁挂式小型机房监控一体化机外观示意图1 2 3 4 5 6 7 8 9 10 11 12 13 14 15电源正电源负485A485B继电器A公共端继电器A常开继电器A常闭继电器B公共端继电器B常开红外发射管正红外发射管负开关量输入A路开关量输入B路开关量输入C路开关量公共端接线端子定义（从左到右）使用说明通过上位机对设备发送学习指令，状态灯长亮，用遥控器对准设备窗口，按下遥控器的按键，状态灯熄灭，刚才按下的键就被学习到相应的按键地址，发送遥控指令，状态灯闪一下，遥控信号被发出。

机房温湿度以及开关量状态都可以通过上位机查询与控制，学习完相应的遥控按键后，就可对机房环境实施远程监控。

二市电检测模块工业用电和商业用电在线路上往往是分开的，电压上是有差异，对线路的保护也不一样。

“短信报警器”安装手册一简介1.1公司简介1.2产品功能介绍本产品是一款经济实用，安全可靠，使用简单，同时拥有短信告警，邮件告警，历史事件等告警方式，还可扩展语音告警功能，历史数据查询功能，使用方便，设置简单，稳定可靠。

产品采用B/S架构，只要能够联网，就可以远程查看设备的实时运行状况，还可以远程控制设备的运行状态。

二硬件接口及接线说明2.1硬件接口资源本产品共有1个RS232串口，10P接线端子（含1路RS485串口，4路干接点输入，1路继电器输出），1个RJ45网络接口，一个电源接口，以及3个LED指示灯。

2.2接口使用说明Power电源接口是产品供电接口，连接附件的12V开关电源。

RS232接口用于连接以232方式通讯的UPS设备。

RJ45网络接口用于连接互联网，以通过浏览器远程访问设备。

LED灯最上面的绿色灯为电源指示灯，有电源供电时常亮，中间红色灯为运行指示灯，1秒钟闪烁一次表示正常运行中，否则设备运行不正常，最下面的黄色灯为SIM卡注册指示灯，1秒闪一次表示正在注册中，2秒闪一次，表示已经注册成功。

2.3接线安装说明A拆开产品包装，取出电源适配器，把电源适配器接到220V插座上。

B拧上天线头，并装上SIM卡，C取出RS232串口线，把UPS的DB9串口，跟短信报警器的DB9串口连接起来。

D把网线接到短信报警器的RJ45网络接口。

E接通电源给短信报警器供电。

F用电脑登录告警器的网页，设置告警短信的接收人，G安装完毕三软件使用说明3.1默认出厂设置3.1.1产品出厂默认IP为192.168.0.100，默认用户名为admin，默认密码为admin，可登陆网页后进行修改。

3.2登录网页3.2.1登录前，请先确认电脑与短信报警器网络是连通的，并且具有同一个网段的IP，然后打开浏览器，输入监控卡IP，此时提示如下：输入用户名密码后出现网页的首页如下：此时已经进入监控页面，可以看到设备的实时监控数据及告警等信息。

开机程序在完成电气接线后并盖好箱体，请依照下列程序启动UPS。

1.将电池接入，合上电池保险丝（SWB）（先确认极性正确！）。

2.合上SWIN（市电输入）、SWBY（旁路输入）、SWOUT（输出）、你会听到BUS 板继电器吸合声音，约5-8S后，整流器启动（有轻微的吱吱声），同时对电池进行充电，测量电池浮充电压为432±4VDC，显示板上IN、BY.灯亮，BAT灯闪烁。

3.同时按住控制面板上1、2键2S左右后，UPS慢启动，约25S后，UPS转到逆变输出220VAC/50HZ。

关机程序同时按显示板1、3键，UPS关机转旁路供电，后将SWOUT、SWBY、SWIN开关断开，并将电池保险丝（SWB）断开。

操作模式功能方块图方块图元件分析整流器（Rectifier）将输入交流电源转换为直流电，功能为：1.提供INVERTER直流电流。

2.自动对电池充电，先降压限流，对电池充电至80％，后定电压对电池浮充。

外接电池（EXTERNAL BATTERY）提供市电断电时所要供应给负载能量。

谐波滤波器（Harmonic Reduction Filter）(Optional)在整流器的前级降低输入电流的谐波失真，由两个电感及数个电容组成，并且有险丝保护。

逆变器（INVERTER）由整流器或电池的直流电压转换为交流电，为负载提供干净的、连续的电源。

静态开关（Static Switch）自动切换为INVERTER输出或BY－PASS旁路输出。

维护开关（SWMB）(Optional)合上SWMB 开关，并断开SWIN、SWB、SWBY、SWOUT ，UPS 将被隔离，以便维护，此时负载仍可以获得电源，不受影响。

维修开关(SWMB)作为选件配置,标配机型无该开关(下同)。

正常操作模式市电正常下。

此时SWIN、SWOUT、SWB及SWBY是合上的，SWMB是断开的。

市电经由整流器至逆变器提供负载所需的电源。

同时整流器也对电池充电。

UPS短信报警控制方案小型机房的温度监控、UPS监控、湿度监控、漏水监控、烟雾监控、断电监控.短信报警器短信报警器是基于SMS短信技术开发的系列产品,旨在为企业用户提供易于上手、价格低廉但功能丰富的设备报警与控制解决方案.通过专利技术的应用,让您的手机变成了被监控设备的遥控器.设备一旦发生异常,系统就会及时给您的手机发出短信进行报警,您也可以随时发短信指令查询设备当前状态或者遥控设备,比如启动设备,或者停止设备等.报警可以控制器的简化版本,旨在降低成本,为一些低端应用提供低成本的报警系统.般适于小型机房的温度监控、湿度监控、漏水监控、烟雾监控、断电监控.如果客户需要数据采集、需要输出控制、需要进行低温监控短信报警器功能:设备连接:可与各种传感器相连(要求传感器的输出是0-5VDC或者4-20MA),如温湿度传感器、电压传感器、电流传感器、水浸传感器、烟雾探测器、门磁、红外探测器、断电探测器、压力传感器、有毒气体传感器、可染气体传感器等等.短信报警:当被监控目标发生以下问题时,会立即发短信进行报警:①开关量异常:即状态发生改变(由高电平转为低电平,或由低电平转为高电平);②模拟量异常:即超出设定上限或低于设定下限;状态查询:管理员发短信可以远程查询被监控设备或环境的当前状态.当报警设备长年稳定运行时,会长时间没有报警发生,用户可以主动发出指令查询,方便管理员了解被监控信息.特点:(1)工业级产品设计,元器件经过精心选择;独创的防双死机技术,保证了本产品内部的GSM无线收发模块和微处理器均可持续、稳定24小时不间断长年可靠地运行.(2)接口采用光藕隔离设计,保证被监控的设备和本产品各自独立运行,互不影响.(3)内设管理员和操作员两级权限管理,可设置一个管理员和8个操作员的报警手机号码,保证了报警的可靠性.(4)本产品直接与UPS主机的继电器接口连接,客户只需要提供一张手机卡即可,系统组成简单,安装方便,不需要任何计算机、串口线、配置软件等,对原有系统不会有任何影响.(5)独创的远程无距离限制遥控技术,对系统的初始化仅要一部手机即可.该系统的所有配置,都是通过手机短信实现.突破了时间和空间的限制,系统维护工作非常简单.参数:(1)标准PVC塑料外壳：98×90×37mm(2) 8个开关量输入，2个继电器输出，6个OC门输出(3) 8个模拟量输入通道，0~5V或4~20mA(4)报警手机:一个管理员和8个操作员,用来接收报警信息,也可以主动查询短信报警器端口状态(5)报警内容:自定义,70个汉字,(6)工作电压:5-24VDC。
