聚乙烯的改性研究

废弃聚乙烯改性剂改性沥青研究及其应用技术进展目录一、内容概述 (2)1. 研究背景与意义 (3)2. 国内外研究现状概述 (4)二、废弃聚乙烯的特性分析 (5)1. 降解特性 (6)2. 物理化学性质 (7)3. 经济价值与应用潜力 (9)三、废弃聚乙烯改性剂的制备与改性原理 (10)1. 改性剂的种类与选择 (11)2. 改性剂的制备工艺 (12)3. 改性原理及改性效果评价 (13)四、废弃聚乙烯改性沥青的性能表征 (15)1. 溶液粘度 (16)2. 相变行为 (17)3. 动态力学性能 (18)4. 其他性能测试与评价方法 (19)五、废弃聚乙烯改性沥青在道路工程中的应用技术 (20)1. 道路沥青的配伍原则与技术要求 (22)2. 改性沥青的施工工艺及质量控制 (23)3. 改性沥青路面的路用性能评价 (24)4. 改性沥青在特殊环境下的应用技术 (26)六、废弃聚乙烯改性沥青的经济效益与社会效益分析 (27)1. 成本效益分析 (29)2. 环境效益评估 (30)3. 社会效益及推广前景 (31)七、结论与展望 (32)1. 研究成果总结 (33)2. 存在问题与不足 (34)3. 未来发展趋势与研究方向 (35)一、内容概述随着环保意识的增强和资源循环利用的需求，废弃聚乙烯（PE）改性剂在道路材料中的应用逐渐受到重视。

废弃聚乙烯改性剂改性沥青不仅能够有效回收利用废旧塑料，减少环境污染，还能提高沥青的性能，改善道路的使用寿命和安全性。

本论文综述了废弃聚乙烯改性剂改性沥青的研究现状和发展趋势，重点探讨了废弃聚乙烯的预处理方法、改性剂的种类和用量、改性沥青的制备工艺以及改性沥青的性能评价方法和应用领域。

在预处理方面，本文介绍了焚烧法、机械研磨法和化学回收法等处理废弃聚乙烯的方法，分析了各种方法的优缺点和适用范围。

在改性剂方面，论文讨论了多种废弃聚乙烯改性剂，如橡胶粉、炭黑、纳米材料等，以及它们对沥青性能的影响机制和效果。

●概述●EVA的结构和性能●PE-EVA共混性能的影响因素1，EVA中VAc含量的影响2，EVA含量的影响3，EVA对共混物力学性能的影响●EVA改性LDPE泡沫塑料一，概述•聚乙烯(PE)是世界塑料品种中产量最大的，约占世界塑料总量的30%多。

而且PE具有良好的化学稳定性，在室温下几乎不溶于任何溶剂，能耐酸、碱、盐等的腐蚀，脆性温度低，具有优良的低温韧性，而且加工性能好，质轻价廉，因此可以在一定范围内替代PVC，用于制造洗衣机、抽油烟机、吸尘器等所需的波纹管。

但是纯聚乙烯软化点低、强度不高、耐大气老化性能差、易应力开裂，这些不足影响了它的使用范围。

为了提高制品的屈挠性、耐环境应力开裂性，可用乙烯一醋酸乙烯共聚物(EVA)弹性体对PE进行共混改性。

采用EVA共混改性PE/EVA共混物具有良好的柔韧性、加工一些常见的EVA产品二，EVA的结构和性能•结构：+性能：➢乙烯和醋酸乙烯酯嵌段共聚物（EVA）➢乳液聚合或高压本体聚合➢柔韧性，耐冲击性，弹性，光学透明性，低温绕曲性，黏着性，耐环境应力开裂性，耐侯性，耐化学药品性，热密封性VA 含量5％～15％:农用薄膜、热收缩薄膜、各种复合薄膜、电缆护套VA 含量在15％～40VA 含量在40％～50体，交联后可用于电缆工业中VA 含量70％～95胶粘剂及用作纸张和织物涂层。

应用：三，PE-EVA共混性能的影响因素•影响PE/EVA共混物的性能的因素包括EVA的VAe含量、EVA分子量以及共混物中EVA的百分含量，以及共混物的制备过程和加工成型条件等，这些都可以使共混物的性能在很大的范围内发生变化。

VAe含量对PE/EVA 共混物性能的影响极为显著。

1，EVA中VAc含量的影响(对PE/EVA共混物的结晶度和密度的影响)•当EVA中VAc的含量较低时，EVA掺入量对结晶度基本无影响,对密度的影响较为明显，即共混物密度随EVA掺入量增加而上升,尤其在EVA含量达25%以后，上升更快。

聚乙烯改性研究进展刘生鹏;张苗;胡昊泽;林婷;危淼【摘要】聚乙烯以优良的力学性能、加工性能、耐化学性等成为最主要的聚烯烃塑料品种,大量用于生产薄膜、包装和管材等.但聚乙烯的非极性和低刚性限制了其在某些领域的应用.综述了聚乙烯的化学改性、物理改性和改性新技术的新进展.化学改性包括接枝改性、共聚改性、交联改性、氯化及氯磺化改性和等离子体改性;物理改性包括增强改性、共混改性、填充改性;并介绍了各种改性对聚乙烯性能的影响.【期刊名称】《武汉工程大学学报》【年(卷),期】2010(032)003【总页数】6页(P31-36)【关键词】聚乙烯;化学改性;物理改性;进展【作者】刘生鹏;张苗;胡昊泽;林婷;危淼【作者单位】武汉工程大学绿色化工过程省部共建教育部重点实验室,湖北武汉430074;武汉工程大学绿色化工过程省部共建教育部重点实验室,湖北武汉430074;武汉大学化学与分子科学学院,湖北武汉430072;武汉工程大学绿色化工过程省部共建教育部重点实验室,湖北武汉430074;武汉工程大学绿色化工过程省部共建教育部重点实验室,湖北武汉430074【正文语种】中文【中图分类】TB3240 引言聚乙烯(PE)质优、价廉、易得，且用途十分广泛，主要用来制造薄膜、容器、管道、单丝、电线电缆、日用品等，并可作为电视、雷达等的高频绝缘材料.随着石油化工的发展，聚乙烯生产得到迅速发展，产量约占塑料总产量的1/4.但聚乙烯属非极性聚合物，与无机物、极性高分子相容性弱，因此其功能性较差.采用改性可提高PE的耐热老化性、高速加工性、冲击强度、粘结性、生物相容性等性质.1 化学改性化学改性的方法主要有接枝改性、共聚改性、交联改性、氯化及氯磺化改性和等离子体改性处理等方法.其原理是通过化学反应在PE分子链上引入其它链节和功能基团，由此提高材料的力学性能、耐侯性能、抗老化性能和粘结性能等.1.1 接枝改性接枝改性是指将具有各种功能的极性单体接枝到 PE主链上的一种改性方法.接枝改性后的PE不但保持了其原有特性，同时又增加了其新的功能.常用的接枝单体有丙烯酸(AA)、马来酸酐(MA)、马来酸盐、烯基双酚A醚和活性硅油等[1].接枝改性的方法主要有溶液法[2]、固相法[3]、熔融法[4]、辐射接枝法[5]、光接枝法[6]等.程为庄等[2]以过氧化苯甲酰为引发剂，二甲苯为溶剂，进行了丙烯酸与低密度聚乙烯(LDPE)的溶液接枝聚合.聚乙烯接枝了丙烯酸后与铝的粘结强度显著增大，当接枝率为7.2%时，剥离强度由未接枝时的193 N/m提高到984 N/m.唐进伟等[3]利用固相法在线性低密度聚乙烯(LLDPE)上接枝MA，得到了接枝率为1%～2.4%，凝胶含量小于4%的 LLDPE-g-MA.于逢源等[4]采用多组分单体熔融接枝法，以甲基丙烯酸缩水甘油酯和苯乙烯作为接枝单体，对LDPE进行熔融接枝改性，获得了接枝率为3%的改性低密度聚乙烯.鲁建民等[5]研究了粉末态高密度聚乙烯的辐射效应、与多种单体的固态辐射接枝行为及其表征，并将其应用于聚乙烯粉末涂料，其附着力和柔韧性得到显著改善. Elkholdi等[6]采用光接枝的方法将AA接枝到聚乙烯上，改性后的PE薄膜具有良好的粘结性.1.2 共聚改性共聚改性是指通过共聚反应将其它大分子链或官能团引入到PE分子链中，从而改变PE的基本性能.通过共聚反应，可以改变大分子链的柔顺性或使原来的基团带有反应性官能团，可以起到反应性增容剂的作用[7].Ghosh等[8]采用接枝共聚的方法将少量的丙烯酸单体共聚物接枝到PE上，与原始的PE相比，改性后的PE具有较高的熔体粘度和较低的熔体流动指数.1.3 交联改性交联改性是指在聚合物大分子链间形成了化学共价键以取代原来的范德华力.由此极大地改善了诸如热变形、耐磨性、粘性形变、耐化学药品性及耐环境应力开裂性等一系列物理化学性能[9].聚乙烯的交联改性方法包括过氧化物交联(化学交联)、高能辐射交联[10]、硅烷接枝交联、紫外光交联[11].1.3.1 过氧化物交联过氧化物交联适用性强、交联制品的性能好，在工业中得到广泛的应用[12].刘新民等[13]研究了过氧化物交联PE的工艺与力学性能.过氧化物交联PE的力学性能有一定的提高，随着过氧化二异丙苯含量的增加，交联PE的凝胶含量提高；交联PE的拉伸强度随PE的凝胶含量增加而提高，断裂伸长率下降.同时，炭黑对复合材料有一定的补强作用，氧化锌的加入有助于交联反应和拉伸强度的提高.1.3.2 辐射交联应用辐射新技术，将聚合物置于辐射场中，在高能射线(γ射线、电子束以及中子束等)的作用下，可以在固态聚合物中形成多种活性粒子，引发一系列的化学反应，在聚合物内部形成交联的三维网络结构，使聚合物的诸多性能得到改善[14].王亚珍等[15]采用辐射交联制备的LDPE/EVA混合体系泡沫片材具有表观光滑、柔软、手感好、表观密度较小的特点，复合材料具有优异的力学性能，较高的拉伸强度、断裂伸长率和撕裂强度.1.3.3 硅烷接枝交联硅烷接枝交联聚乙烯主要包括接枝和交联两个过程.在接枝过程中，乙烯基硅烷接枝于聚乙烯大分子链上生成接枝聚合物，在交联过程中，接枝聚合物先水解成硅醇，—OH与邻近的Si—O—H基团缩合形成Si—O—H键，从而使聚乙烯的大分子之间产生交联.张建耀等[16]研究了高密度聚乙烯(HDPE)、LLDPE及其共混物的乙烯基三乙氧基硅烷(VTEOS)接枝交联产物的分子结构、熔融行为.研究发现VTEOS接枝交联PE 能力为：LLDPE>HDPE/LLDPE共混物>HDPE；接枝交联使HDPE、LLDPE及其共混物的结晶度和熔点降低，晶粒变得不均匀.1.3.4 紫外光交联紫外光交联是近年来才开始实现工业应用的新交联方法，通过加入聚乙烯基料中的光引发剂和光交联剂吸收紫外光后发生一系列的光物理和光化学反应而产生的大分子自由基进行迅速复合生成三维网状的交联结构.Wu等[17]用紫外光辐射的方法将C—O、C—OH和C=O等含氧基团引入LLDPE的分子链上.结果表明：辐射后LLDPE的分子量变小，和LLDPE相比，其熔体流动指数、拉伸强度和断裂伸长率都有所降低，但仍保持良好的韧性，且亲水性增强.1.4 氯化及氯磺化改性氯化聚乙烯是聚乙烯分子中的仲碳原子被氯原子取代后生成的一种高分子氯化物，具有较好的耐候性、耐臭氧性、耐化学药品性、耐寒性、阻燃性和优良的电绝缘性. 氯磺化聚乙烯是聚乙烯经过氯化和氯磺化反应而制得的具有高饱和结构的特种弹性材料，属于高性能橡胶品种.其结构饱和，无发色基团存在，涂膜的抗氧性、耐候性和保色性能优异，且耐酸碱和化学药品的腐蚀，已广泛应用于石油、化工等行业[18].1.5 等离子体改性处理等离子体是由部分电离的导电气体组成，其中包括电子、正离子、负离子，基态的原子或分子、激发态的原子或分子、游离基等类型的活性粒子[19].在聚乙烯等高分子材料表面改性中主要利用低温等离子体中的活性粒子轰击材料表面，使材料表面分子的化学键被打开，并与等离子体中的氧、氮等活性自由基结合，在高分子材料表面形成含有氧、氮等极性基团，由于表面增加了大量的极性基团从而能明显地提高材料表面的粘接性、印刷性、染色性等[20-21].Ataeefard等[22]用Ar、O2、N2、CO2气态等离子体处理LDPE表面，结果表明在低气压时O2、Ar、N2、CO2气态等离子体可改善LDPE薄膜的润湿性，其接触角的减小主要与放电量和曝光时间有关；LDPE的表面形貌与等离子体放电量、曝光时间和采用不同类型的气体有关，用Ar、N2气态等离子体处理LDPE效果更佳.2 物理改性物理改性是在PE基体中加入另一组分(无机组分、有机组分或聚合物等)的一种改性方法.常用的方法有增强改性、共混改性、填充改性.2.1 增强改性增强改性是指填充后对聚合物有增强效果的改性.加入的增强剂有玻璃纤维、碳纤维、石棉纤维、合成纤维、棉麻纤维、晶须等.自增强改性也属于增强改性的一种.2.1.1 自增强改性所谓自增强就是使用特殊的加工成型方法，使得材料内部组织形成伸直链晶体，材料内部大分子晶体沿应力方向有序排列，材料的宏观强度得到大幅度提高，同时分子链有序排列将使结晶度提高，从而使材料的强度进一步提高，由于所形成的增强相与基体相的分子结构相同，因而不存在外增强材料中普遍存在的界面问题[23].张慧萍等[24]采用超高分子量聚乙烯(UHMPE)纤维分别增强高密度聚乙烯(HDPE)和LDPE基体，研究发现UHMPE纤维与LDPE基体在加热加压成型的条件下，可以形成良好的界面，最大限度发挥基体和纤维的强度，而以HDPE为基材时力学性能相对较差.2.1.2 纤维增强改性纤维增强聚合物基复合材料由于具有比强度高、比刚度高等优点而得到广泛应用，而界面问题是纤维增强聚合物基复合材料研究中的主要问题. 张宁等[25]采用经 KH-550偶联剂处理的长玻璃纤维(LGF)与PE复合制备了PE/LGF复合材料.研究发现LGF的为30%(质量)、长度约为35 mm时，复合材料的拉伸强度和冲击强度分别为52.5 MPa和52 kJ/m；LGF在PE基体中呈现三维交叉结构，这种结构和 KH-550的加入改善了复合材料的力学性能.2.1.3 晶须改性经典的载荷传递机理认为，聚合物/晶须复合材料受到外力时，应力可以通过界面层由基体传递给晶须，晶须承受部分应力，使基体所受应力得以分散.晶须增韧聚合物来源于两方面的贡献，其一是晶须导致基体局部应力状态改变，其二是晶须对基体结晶行为产生影响[26].潘宝风等[27]的研究表明硅钙镁晶须的加入能够大幅度提高HDPE材料的拉伸力学性能，包括短期力学性能及耐长期蠕变性能.晶须对HDPE材料的增强作用主要归因于它们之间的良好界面粘结，同时刚性的晶须则能够承担较大的外界应力使复合材料的模量得到提高.2.1.4 纳米粒子增强改性少量无机刚性粒子填充PE可同时起到增韧与增强的作用.郜华萍等[28] 将表面处理过的纳米SiO2粒子填充m-LLDPE/LDPE发现复合材料力学性能达到最佳值的纳米粒子填充量为2%，与纯m-LLDPE/LDPE相比，拉伸强度、断裂伸长率分别提升了l3.7 MPa和174.9%.力学性能的显著提高归因于SiO2纳米粒子均匀分散于基材中，与基材形成牢固的界面结合.Qian等[29]研究了HDPE/纳米SiO2的非等温结晶行为，发现复合材料的结晶速率高于纯HDPE，结晶活化能由纯HDPE的166.3 kJ/mol，提高到206.2、251.1和266.0 kJ/mol(填充质量分数分别为1%、3%和5%).2.2 共混改性共混改性主要目的是改善PE的韧性、冲击强度、粘结性、高速加工性等各种缺陷，使其具有较好的综合性能.共混改性主要是向PE基体中加入另一种聚合物，如塑料类、弹性体类等聚合物，以及不同种类的PE之间进行共混.2.2.1 PE系列的共混改性单一组分的PE往往很难满足加工要求，而通过共混改性技术可以获得性能优良的PE材料.林群球等[30]通过LDPE与LLDPE共混，解决了LDPE因大量添加阻燃剂和抗静电剂等主助剂造成力学性能急剧降低的问题.汤亚明[31]对LLDPE与HDPE的共混改性进行了研究，结果表明共混后可以提高产品的抗冲击强度和综合性能.2.2.2 PE与弹性体的共混改性弹性体具有低的表面张力、较强的极性、突出的增韧作用，因此与PE共混后，既能保持PE的原有性能，同时也可以制备出具有综合优良性能的PE.王新鹏等[32]采用熔融共混法制备了LDPE/聚烯烃弹性体(POE)共混物，研究发现POE的含量显著影响着LDPE的结晶行为.随着POE用量的增加，LDPE的结晶度稍有减小，结晶的完善性和均一性变差，晶粒变小，LDPE在结晶过程中出现了二次结晶；随着LDPE含量的增加，POE的结晶度逐渐减小.当POE含量为30%时，共混体系的拉伸强度达到最大值，为21.5 MPa.2.2.3 PE与塑料的共混改性聚乙烯具有良好的韧性，但制品的强度和模量较低，与工程塑料等共混可提高复合体系的综合力学性能.但PE和这类高聚物的界面问题也是影响其共混物性能的主要原因，因此通常需要加入界面相容剂以提高共混物的力学性能[33].周松等[34]研究了PP对HDPE性能的影响，随着PP用量增加，复合体系的熔体流动速率提高，冲击强度下降.三元乙丙共聚物可作为相容剂，改善HDPE-PP间的相容性，研究发现HDPE/PP/EPDM(77/23/8)共混体系的综合性能最优，拉伸强度和冲击强度都得到提高.杜强国等[35]研究发现少量LLDPE的加入对PBT有一定程度的增韧作用，此时分散相的粒径很小，随着LLDPE量的增加，分散相粒径的尺寸显著增大，缺口冲击强度急剧下降.LLDPE-g-MA能明显改善了LLDPE与PBT的界面粘结，共混物冲击强度随着LLDPE接枝率的提高而提高.杜芹等[36]利用微层共挤方法制备了具有层状交替结构的HDPE/PA6共混物，共混物中引入少量HDPE-g-MA时，化学反应在界面进行，与海岛结构的共混物界面面积相比，层状共混物的界面接触面积小，界面化学反应相对较弱，但层状共混物的屈服强度和断裂伸长率有大幅度提高，层状结构对HDPE和PA6的结晶行为影响很小.王娜等[37]用熔融共混法制备出HDPE/聚苯乙烯(PS)/有机蒙脱土(OMMT)复合材料.随着OMMT的增加，复合材料的拉伸强度和弹性模量增加；当HDPE/PS为20∶80(质量比)、OMMT为3%(质量分数) 时，复合材料的拉伸强度比未加OMMT时提高了80%，弹性模量提高了20%.2.3 填充改性填充改性是在PE基质中加入无机填料或有机填料，一方面可以降低成本达到增重的目的，另一方面可提高PE的功能性，如电性能、阻燃性能等.但同时对复合材料的力学性能和加工性能带来一定程度的影响.无论是无机填料还是有机填料，填料与PE基体的相容性和界面粘结强度是PE填充改性必须面临的问题，而PE 是非极性化合物，与填料相容性差，因此，必须对填料进行表面处理.填料的表面处理一般采用物理或化学方法进行处理，在填料表面包覆一层类似于表面活性剂的过渡层，起“分子桥”的作用，使填料与基体树脂间形成一个良好的粘结界面[38].常用的填料表面处理技术有：表面活性剂或偶联剂处理[39]、低温等离子体技术[40]、聚合填充法 [41]和原位乳液聚合[42]等PE中填充木粉、淀粉、废纸粉、滑石粉、碳酸钙等一类填料，不仅可以改善PE的性能，同时也具有十分重要的健康环保意义[43-46]；而PE的功能性填充改性是指在改善PE性能的同时赋予其光、电、阻燃等方面的效果[47].3 PE改性技术的新进展3.1 单活性中心催化剂开发的PE均聚物埃克森化学公司与道化学公司采用单活性催化剂制备的PE均聚物已进入工业化阶段.这些新型PE具有优异的透明度、强度、柔软性和低温热封性等，分子量及组成分布很窄.埃克森拟将其用于医疗等方面，而道化学公司则以树脂改性用途等为重点进行应用开发，但加工性是其目前的难点[48].3.2 双峰PE具有双峰分子质量分布的聚乙烯被称为双峰聚乙烯，它的优点是既含有很短的聚合物分子链，起到分子间的润滑作用，能够改善加工性能，又含有很长的聚合物分子链，保证材料的机械作用，因此双峰聚乙烯产品具有优良的物理力学性能和加工性能[49].从世界聚乙烯工业的发展趋势来看，双峰聚乙烯产品将向传统聚乙烯产品提出挑战，国外各大石化公司已在此方面有了较快发展，而国内仅是对此技术进行了初步的研究.开发新型金属催化剂和催化剂载体以及催化剂配体，是今后双峰聚乙烯研究开发的重点[50].3.3 茂金属聚乙烯茂金属聚乙烯(mPE)是近年来迅速发展的一类新型高分子树脂，其分子量分布窄，分子链结构和组成分布均一，具有优异的力学性能和光学性能，已被广泛应用于包装、电气绝缘制品等[51-52].González等[53]研究茂金属线性低密度聚乙烯(m-LLDPE)对沥青/LLDPE共混物稳定性和流变性能的影响.m-LLDPE替代LLDPE改性沥青可以有效避免高温放置时的象乳液一般发生相分离，同时显著改善沥青的粘弹性.Qin等[54]研究了PP/m-LLDPE共混物的熔融/结晶行为和等温结晶动力学，结果表明PP与m-LLDPE是部分相容的，两者的相互作用主要存在于m-LLDPE链与PP分子中的PE链段，m-LLDPE的引入降低了PP的结晶温度，但有助于PP形成良好的球晶.4 结语21世纪新材料发展非常迅速，优胜劣汰的竞争将更为激烈.PE以其价格低廉、品质优良、适于改性的特点，成为人们的首选.各种改性技术的引入，使通用PE的应用范围越来越广泛，使低档塑料高性能化应用成为现实.尽管在各种改性PE中可能还存在不完善和缺陷，但是，可以预料经济而有效的PE改性开发研究仍将得到大力发展.参考文献：[1]殷锦捷, 王亚鹏. 聚乙烯改性的研究进展[J]. 上海塑料, 2006(3): 13-16.[2]程为庄, 彭蓉, 杜强国. 聚乙烯与丙烯酸的溶液接枝聚合[J]. 功能高分子学报, 1997, 10(1): 67-71.[3]唐进伟, 童身毅. 线型低密度聚乙烯固相接枝马来酸酐研究[J]. 化工科技, 2007, 15(3): 5-8.[4]于逢源, 肖汉文, 徐冰, 等. 低密度聚乙烯的接枝改性[J]. 应用化学, 2005, 22(7): 796-799.[5]鲁建民, 张湛, 刘亚康, 等. 粉末态高密聚乙烯的辐射接枝[J]. 化工学报, 2006, 53(6): 640-643.[6]Costamagna V, Strumia M, Lopez-Gonzalez M, et al. Gas transport in surface-modified low-density polyethylene films with acrylic acid as a grafting agent [J]. Journal of Polymer Science Part B: Polymer Physics, 2006, 44(19): 2828-2840.[7]李孝三, 王德禧. 聚烯烃的化学结构改性[J]. 中国塑料, 1990, 4(4): 17-25.[8]Ghosh P, Chattopadhyay B, Sen A K. Modification of low density polyethylene (LDPE) by graft copolymerization with some acrylic monomers [J]. Polymer, 1998, 39(1): 193-201[9]钱军民, 李旭祥. 国内聚乙烯接枝和交联改性的研究进展[J]. 合成材脂及塑料, 2001, 18(3): 41-44.[10]Zhang Wei, Zhang Yi He, Ji Jun Hui, et al. Antimicrobial properties of copper plasma-modified polyethylene [J]. Polymer, 2006, 47(21): 7441-7445.[11]胡发亭, 郭奕崇. 聚乙烯交联改性研究进展[J]. 现代塑料加工应用, 2002, 14(2): 61-64.[12]史伟, 王伟明. 过氧化物交联聚乙烯管材的生产工艺[J]. 工程塑料应用, 2004, 32(7): 26-28.[13]刘新民, 许春霞, 葛涛, 等. 过氧化物交联聚乙烯的力学性能研究[J]. 现代塑料加工应用, 2003, 15(6): 14-16.[14]李星, 刘东辉, 杨明, 等. 辐射交联聚乙烯薄膜的研究[J]. 现代塑料加工应用, 2002, 14(2): 5-8.[15]王亚珍, 张辉, 李曙光, 等. 辐射交联 LDPE/EVA 混合体系泡沫片材性能的研究[J]. 塑料, 2004, 33 (1): 20-32.[16]张建耀, 刘少成. 硅烷接枝交联HDPE、LLDPE及其共混物的结构研究[J].弹性体, 2007, 17(4): 39-43.[17]Wu Shi Shan, Chen Zheng Nian, Ma Qing Qing, et al. Studies on linear low-density polyethylene functionalized by ultraviolet irradiation and its compatibilization [J]. Polymer Bulletin, 2006, 57(4): 595-602.[18]孙聚华, 邹向阳, 金永峰, 等. 氯磺化聚乙烯的合成[J]. 弹性体, 2008, 18(2): 34-37.[19]Zhang Wei, Chu PK, Ji Jun Hui, et al. Antibacterial properties of plasma-modified and triclosan or bronopol coated polyethylene [J]. Polymer, 2006, 47(3): 931-936.[20]Deshmukh R R, Shetty A R. Surface characterization of polyethylene films modified by gaseous plasma [J]. Journal of Applied Polymer Science, 2007, 104(1): 449-457.[21]Guddeti R R, Knight R, Grossmann E D. Plasma depolymerization of polyethylene using induction-coupled plasma technology [J]. Plasma Chemistry and Plasma Processing, 2000, 20(1): 37-64.[22]Ataeefard M, Moradian S, Mirabedini M, et al. Surface properties of low density polyethylene upon low temperature plasma treatment with various gases [J]. Plasma Chem Plasma Process, 2008, 28(3): 377-390.[23]张斌, 朱武, 周科朝, 等. 工艺参数对自增强HDPE棒材的力学性能和微观结构的影响[J]. 功能材料, 2008, 39(1): 173-176.[24]张慧萍, 庄兴民, 晏雄, 等. 聚乙烯自增强复合材料的制备及力学性能[J]. 高分子材料科学与工程, 2004, 20(1): 121-124.[25]张宁, 李忠恒, 陶字, 等. 长纤维增强聚乙烯复合材料的研究[J]. 工程塑料应用, 2007, 35(1): 21-25.[26]陈尔凡, 陈东. 晶须增强增韧聚合物基复合材料机理研究进展[J]. 高分子材料科学与工程, 2006, 22(2): 20-24.[27]潘宝风, 刘军, 宋斌, 等. SMC晶须增强高密度聚乙烯复合材料的拉伸性能[J]. 高分子材料科学与工程, 2008, 24(4): 101-104.[28]郜华萍, 谭惠民. SiO2纳米粒子增强改性聚乙烯力学性能的研究[J]. 昆明理工大学学报, 2005, 30(3): 35-37.[29]Qian Jia Sheng, He Ping Sheng. Non-isothermal crystallization of HDPE/nano-SiO2 composite [J]. Journal of Materials Science, 2003, 38(11): 2299-2304.[30]林群球, 刘浩, 卢红. LDPE/LLDPE共混改性矿用管的研制[J]. 塑料科技, 2001, 4: 20-21.[31]汤亚明. LLDPE与HDPE共混改性的研究[J]. 塑料包装, 1999, 9(3): 5-8.[32]王新鹏, 张军. LDPE/POE共混物的结晶行为和力学性能[J]. 合成树脂及塑料, 2009, 26(1): 10-14.[33]Sinthavathavorn W, Nithitanakul M, Grady B P, et al. Melt rheology of low-density polyethylene/polyamide6 using ionomer as a compatibilizer [J]. Polymer Bulletin, 2008, 61(3): 331-340.[34]周松, 艾刚建, 张再昌, 等. HDPE/PP/EPDM共混物的性能研究[J]. 塑料助剂, 2008, 2: 39-42.[35]杜强国, 王荣海, 李跃龙, 等. PBT/LLDPE共混改性的初步研究[J]. 合成树脂及塑料, 1991, 2: 37-40.[36]杜芹, 郭少云, 李姜, 等. 高密度聚乙烯/尼龙6共混物的形态结构对其性能的影响[J]. 高分子材料科学与工程, 2008, 24(6): 88-91.[37]高娜,白杉,邵亚薇,等. 蒙脱土增容HDPE/PS共混体系[J]. 合成树脂及塑料,2008, 25(6): 17-20.[38]伍学诚, 解孝林. 高耐磨超高分子量聚乙烯改性研究进展[J]. 塑胶工业, 2004, 1: 47-49.[39]蔡长庚. 填料的表面处理及其应用[J]. 铜箔与基材, 2000, 5: 18-20.[40]王跃华, 陈敏, 李长敏, 等. 低温等离子体技术在无机粉体表面改性中的研究进展[J]. 材料导报, 2008, 22(4): 34-37.[41]任照玉, 于元章, 周淑平. 聚合填充法制备聚乙烯原位复合材料[J]. 齐鲁石油化工, 2000, 28(4): 265-267.[42]Liu Sheng Peng, Ying Ji Ru, Zhou Xing Ping, et al. Core-shell magnesium hydroxide/polystyrene hybrid nanoparticles prepared by ultrasonic wave-assisted in-situ copolymerization [J]. Materials Letters, 2009, 63(11): 911-913.[43]Zheng Xiu Ting, Wu Da Ming, Meng Qing Yun, et al. Mechanical properties of low-density polyethylene/nano-magnesium hydroxide composites prepared by an in situ bubble stretching method [J]. Journal of Polymer Research, 2008, 15(1): 59-65.[44]Dang Z, Fan L, Shen Y, et al. Study of thermal and dielectric behavior of low-density polyethylene composites reinforced with zinc oxide whisker [J]. Journal of Thermal Analysis and Calorimetry, 2003, 71(2): 635-641. [45]Han G, Lei Y, Wu Q, et al. Bamboo-fiber filled high density polyethylene composites: effect of coupling treatment and nanoclay [J]. Journal of Polymers and the Environment, 2008, 16(2): 123-130.[46]Wang Shu Jun, Yu Jiu Gao, Yu Jing Lin. Preparation and characterization of compatible and degradable thermoplasticstarch/polyethylene film [J]. Journal of Polymers and the Environment, 2006, 14(1): 65-70.[47]Costache M C, Heidecker M J, Manias E, et al. The influence of carbon nanotubes, organically modified montmorillonites and layered double hydroxides on the thermal degradation and fire retardancy of polyethylene, ethylene-vinyl acetate copolymer and polystyrene [J]. Polymer, 2007,48(22): 6532-6545.[48]王霞, 陈少卿, 成霞, 等. 纳米ZnO对聚乙烯抗紫外光老化的影响[J]. 电工技术学报, 2008, 23(10): 6-10.[49]崔月, 李勇智. 双峰聚乙烯技术研究进展[J]. 广东化工, 2007,34(8): 42-44.[50]李玉芳. 双峰聚乙烯的生产技术及市场前景[J]. 塑料制造, 2006, 12: 59-65.[51]杨军忠, 崔跃飞, 景振华, 等. 茂金属聚乙烯交联反应挤出流动模型分析[J]. 化工进展, 2008, 27(8): 1222-1226.[52]袁波,李兰军, 何波兵, 等. 茂金属聚乙烯交联研究进展及应用[J]. 塑料工业, 2007(35): 74-76.[53]González O, Muoz M E, Santamaría A. Bitumen/polyethylene blends: using m-LLDPEs to improve stability and viscoelastic propertie s[J]. Rheologica Acta, 2006, 45(5): 603-610.[54]Qin Jiang Lei, Guo Shao Qiang, Li Zhi Ting. Melting behavior and isothermal crystallization kinetics of PP/m-LLDPE blends [J]. Journal of Polymer Research, 2008, 15: 413-420.。

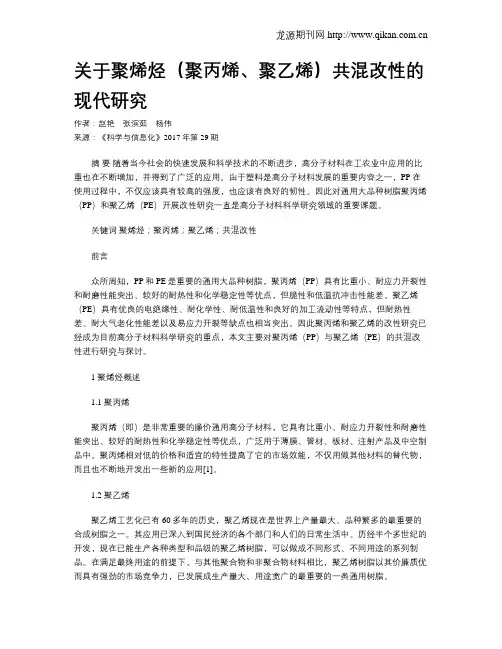

关于聚烯烃（聚丙烯、聚乙烯）共混改性的现代研究作者：赵艳张滨茹杨伟来源：《科学与信息化》2017年第29期摘要随着当今社会的快速发展和科学技术的不断进步，高分子材料在工农业中应用的比重也在不断增加，并得到了广泛的应用。

由于塑料是高分子材料发展的重要内容之一，PP在使用过程中，不仅应该具有较高的强度，也应该有良好的韧性。

因此对通用大品种树脂聚丙烯（PP）和聚乙烯（PE）开展改性研究一直是高分子材料科学研究领域的重要课题。

关键词聚烯烃；聚丙烯；聚乙烯；共混改性前言众所周知，PP和PE是重要的通用大品种树脂，聚丙烯（PP）具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点，但脆性和低温抗冲击性能差。

聚乙烯（PE）具有优良的电绝缘性、耐化学性、耐低温性和良好的加工流动性等特点，但耐热性差、耐大气老化性能差以及易应力开裂等缺点也相当突出。

因此聚丙烯和聚乙烯的改性研究已经成为目前高分子材料科学研究的重点，本文主要对聚丙烯（PP）与聚乙烯（PE）的共混改性进行研究与探讨。

1 聚烯烃概述1.1 聚丙烯聚丙烯（即）是非常重要的廉价通用高分子材料，它具有比重小、耐应力开裂性和耐磨性能突出、较好的耐热性和化学稳定性等优点，广泛用于薄膜、管材、板材、注射产品及中空制品中。

聚丙烯相对低的价格和适宜的特性提高了它的市场效能，不仅用做其他材料的替代物，而且也不断地开发出一些新的应用[1]。

1.2 聚乙烯聚乙烯工艺化已有60多年的历史，聚乙烯现在是世界上产量最大、品种繁多的最重要的合成树脂之一。

其应用已深入到国民经济的各个部门和人们的日常生活中。

历经半个多世纪的开发，现在已能生产各种类型和品级的聚乙烯树脂，可以做成不同形式、不同用途的系列制品。

在满足最终用途的前提下，与其他聚合物和非聚合物材料相比，聚乙烯树脂以其价廉质优而具有强劲的市场竞争力，已发展成生产量大、用途宽广的最重要的一类通用树脂。

2 聚烯烃（聚丙烯，聚乙烯）共混改性方法2.1 塑料增韧PP采用塑料类作为PP增韧改性的改性剂，不仅可以达到增韧的目的，而且可使材料的耐磨性、染色性等得到改善，且价格低廉。

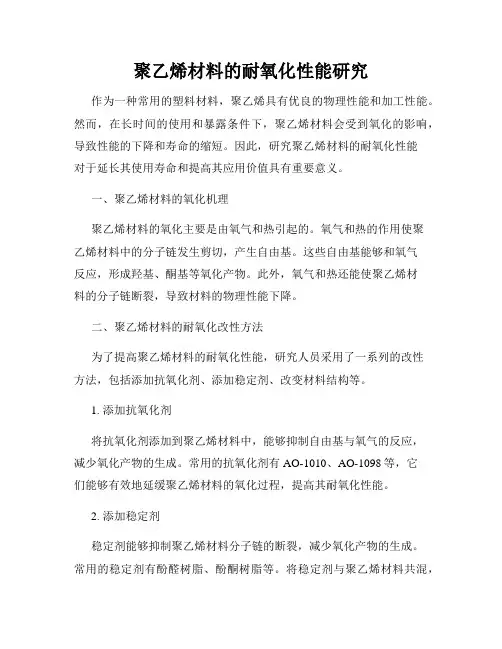

聚乙烯材料的耐氧化性能研究作为一种常用的塑料材料，聚乙烯具有优良的物理性能和加工性能。

然而，在长时间的使用和暴露条件下，聚乙烯材料会受到氧化的影响，导致性能的下降和寿命的缩短。

因此，研究聚乙烯材料的耐氧化性能对于延长其使用寿命和提高其应用价值具有重要意义。

一、聚乙烯材料的氧化机理聚乙烯材料的氧化主要是由氧气和热引起的。

氧气和热的作用使聚乙烯材料中的分子链发生剪切，产生自由基。

这些自由基能够和氧气反应，形成羟基、酮基等氧化产物。

此外，氧气和热还能使聚乙烯材料的分子链断裂，导致材料的物理性能下降。

二、聚乙烯材料的耐氧化改性方法为了提高聚乙烯材料的耐氧化性能，研究人员采用了一系列的改性方法，包括添加抗氧化剂、添加稳定剂、改变材料结构等。

1. 添加抗氧化剂将抗氧化剂添加到聚乙烯材料中，能够抑制自由基与氧气的反应，减少氧化产物的生成。

常用的抗氧化剂有AO-1010、AO-1098等，它们能够有效地延缓聚乙烯材料的氧化过程，提高其耐氧化性能。

2. 添加稳定剂稳定剂能够抑制聚乙烯材料分子链的断裂，减少氧化产物的生成。

常用的稳定剂有酚醛树脂、酚酮树脂等。

将稳定剂与聚乙烯材料共混，在加工过程中稳定剂能够包埋聚乙烯分子链，形成保护层，从而提高材料的耐氧化性能。

3. 改变材料结构通过改变聚乙烯材料的结构，也能够提高其耐氧化性能。

例如，采用共聚合物增容剂对聚乙烯进行共聚合，能够减轻材料的结晶度，增加分子链的运动性，从而提高材料的耐氧化性能。

三、聚乙烯材料的耐氧化性能研究方法为了研究聚乙烯材料的耐氧化性能，研究人员通常采用一系列实验方法。

常见的方法包括氧化诱发时间的测定、聚乙烯材料的物理性能测试、扫描电子显微镜观察等。

1. 氧化诱发时间的测定通过放置聚乙烯材料在氧气中，观察其在不同时间内发生氧化的情况，可以确定聚乙烯材料的氧化诱发时间。

在实验中，可以使用差示扫描量热仪等仪器对样品进行测试，测定其热稳定性和氧化诱发温度。

2. 聚乙烯材料的物理性能测试通过对聚乙烯材料的力学性能、熔融指数、熔融温度等进行测试，可以评价其耐氧化性能。

研究开发弹性体，2010—12-25．20(6)：41～44C H I N A E I。

A S．T()M ER IC S粉末丁苯橡胶改性聚乙烯动态硫化性能的研究梁滔，郑聚成，白竞冰，艾纯金，魏绪玲，龚光碧(中国石油兰州化工研究中心。

甘肃兰州730060)摘要：介绍了粉末丁苯橡胶改性聚乙烯的动态硫化性能，采用开炼工艺和双螺杆工艺考察了不同m(PSB R)／m(PE)的动态硫化体系，并考察了硫化体系、软化荆组分、补强剂组分对改性后聚乙烯力学性能的影响。

结果表明：m(PSB R)／m(PE)在60／40～40／60范围内为宜；通过采用双螺杆动态硫化工艺，采用半有效硫化体系可以制备出综合性能优异的TPO专用物料，其硫化体系组分以0．8份为宜，软化荆2～6份为宜，补强体系以白炭黑补强效果最佳，且6"--15份为宜。

关键词：粉末丁苯橡胶；聚乙烯；动态硫化≠改性中图分类号：TQ325．1+2；TQ333．1文献标识码：A文章编号：1005—3174(2010)06—0041一04聚乙烯(PE)材料用途很广，分为高密度聚乙烯(H D P E)、低密度聚乙烯(L D PE)和线型低密度聚乙烯(LL D P E)，常用于做成各种塑料薄膜和塑料布[1~3]。

P E抗多种有机溶剂，抗多种酸碱腐蚀，但是不抗氧化性酸，例如硝酸。

在氧化性环境中P E会被氧化。

用粉末丁苯橡胶(PSB R)改性PE体系，改性的基本方向是制备共混型热塑弹性体，也称热塑聚烯烃型橡胶(T P())，一般需经动态硫化工艺过程¨]。

所谓动态硫化是相对于静态硫化而言，动态就是在高温高剪切力作用下实施硫化，硫化的橡胶相，最终以交联小颗粒(岛相或分散相)存在于树脂连续相中。

T Po的热塑性是由热塑树脂(PE)提供，其弹性由橡胶相(P SB R)提供，在对橡胶弹性要求不苛刻的条件下应用．如各类耐油性密封条、带、电缆护套、体育运动器材配件等I s．6]。
