传感网原理与技术第二章--传感网通信协议

传感网通信协议介绍及选择指南随着物联网技术的迅猛发展，传感网作为其重要组成部分，正逐渐渗透到我们日常生活的方方面面。

传感网通信协议作为传感网系统中的核心技术，对于传感器节点之间的通信起到了至关重要的作用。

本文将介绍几种常见的传感网通信协议，并为读者提供一些选择指南。

一、ZigBee协议ZigBee协议是一种低功耗、短距离无线通信协议，适用于小范围、低速率的传感网通信。

它采用了星型网络拓扑结构，具有自组网、自修复等特点。

ZigBee协议广泛应用于家庭自动化、工业控制等领域。

选择ZigBee协议的优势是其低功耗、低成本和较高的可靠性，但其传输速率相对较低，适用于对数据传输速率要求不高的场景。

二、Z-Wave协议Z-Wave协议是一种专为智能家居应用设计的无线通信协议。

它采用了低功耗的Mesh网络拓扑结构，能够实现传感器节点之间的自组网和自愈能力。

Z-Wave协议在智能家居领域应用广泛，如智能门锁、智能照明等。

选择Z-Wave协议的优势是其稳定可靠的通信性能和较长的通信距离，但其产品相对较贵，适用于对通信距离和可靠性要求较高的场景。

三、LoRaWAN协议LoRaWAN协议是一种适用于广域物联网的无线通信协议，具有较长的通信距离和低功耗的特点。

它采用了星型或星状网络拓扑结构，适用于城市范围内的传感网通信。

LoRaWAN协议在智慧城市、农业监测等领域有广泛应用。

选择LoRaWAN协议的优势是其较长的通信距离、低功耗和较低的设备成本，但其传输速率相对较低，适用于对数据传输速率要求不高的场景。

四、NB-IoT协议NB-IoT协议是一种适用于广域物联网的窄带物联网通信技术，具有较低的功耗和较长的通信距离。

它采用了蜂窝网络拓扑结构，适用于城市范围内的传感网通信。

NB-IoT协议在智慧城市、智能交通等领域得到了广泛应用。

选择NB-IoT协议的优势是其较长的通信距离、低功耗和较高的通信速率，但其设备成本相对较高，适用于对通信速率和可靠性要求较高的场景。

CATALOGUE目录•无线传感器网络概述•无线传感器网络通信协议基础•典型的无线传感器网络通信协议•无线传感器网络通信协议的性能评价与优化•无线传感器网络通信协议的未来发展趋势无线传感器网络概述无线传感器网络定义•定义：无线传感器网络（Wireless Sensor Network，WSN）是由一组自主、分布式、无线连接的传感器节点组成的网络，用于监测和记录环境参数，并将数据传输到中心节点进行处理和分析。

传感器节点具有自主性，能够独立完成数据采集和传输任务，同时具备分布式处理能力，能够实现节点间的协同工作。

自主性和分布式采用无线通信技术，实现节点间的数据传输和通信，降低了网络布线的成本和复杂性。

无线连接传感器节点通常具有有限的计算、存储和能量资源，需要在资源受限的情况下实现高效的数据采集和传输。

资源受限无线传感器网络的特点用于监测环境参数，如温度、湿度、气压、光照等，广泛应用于农业、林业、气象等领域。

环境监测监测工业生产过程中的参数，如温度、压力、流量等，实现工业自动化控制和优化。

工业控制用于智能家居系统中的环境参数监测和设备控制，提高家居生活的舒适性和智能化程度。

智能家居监测人体生理参数，如体温、心率、血压等，实现远程医疗和健康管理。

医疗健康无线传感器网络的应用场景议基础通信协议是一种规定设备间如何进行数据交互的规则和标准。

定义在无线传感器网络中，通信协议确保了各个传感器节点能够准确、高效地交换信息，是实现协同工作和数据收集的基础。

重要性通信协议的定义与重要性用于媒体访问控制，决定无线信道的使用方式，如何分配通信资源等。

MAC协议路由协议数据融合协议确定数据在传感器节点间的传输路径，以保证数据的可靠传输和能量的高效利用。

用于减少数据冗余，提高信息的质量，同时降低能量消耗。

030201无线传感器网络通信协议的分类能量高效可扩展性可靠性安全性无线传感器网络通信协议的设计目标01020304由于传感器节点通常能量受限，因此协议需要优化能量消耗，延长网络寿命。

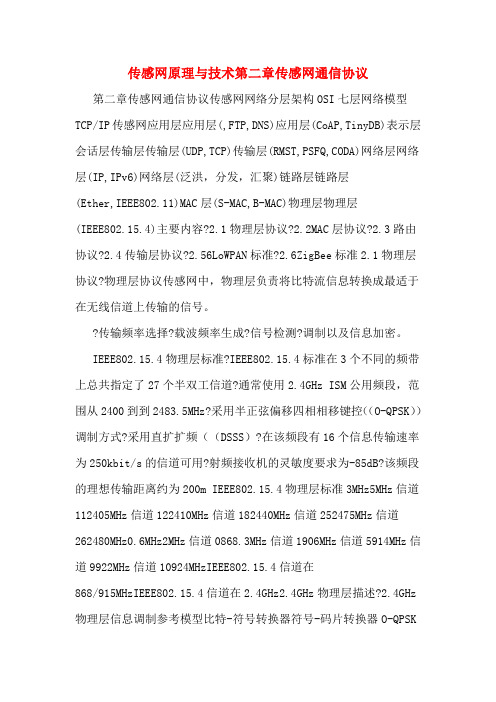

传感网原理与技术第二章传感网通信协议第二章传感网通信协议传感网网络分层架构OSI七层网络模型TCP/IP传感网应用层应用层(,FTP,DNS)应用层(CoAP,TinyDB)表示层会话层传输层传输层(UDP,TCP)传输层(RMST,PSFQ,CODA)网络层网络层(IP,IPv6)网络层(泛洪，分发，汇聚)链路层链路层(Ether,IEEE802.11)MAC层(S-MAC,B-MAC)物理层物理层(IEEE802.15.4)主要内容?2.1物理层协议?2.2MAC层协议?2.3路由协议?2.4传输层协议?2.56LoWPAN标准?2.6ZigBee标准2.1物理层协议?物理层协议传感网中，物理层负责将比特流信息转换成最适于在无线信道上传输的信号。

?传输频率选择?载波频率生成?信号检测?调制以及信息加密。

IEEE802.15.4物理层标准?IEEE802.15.4标准在3个不同的频带上总共指定了27个半双工信道?通常使用2.4GHz ISM公用频段，范围从2400到到2483.5MHz?采用半正弦偏移四相相移键控（（O-QPSK））调制方式?采用直扩扩频（（DSSS）?在该频段有16个信息传输速率为250kbit/s的信道可用?射频接收机的灵敏度要求为-85dB?该频段的理想传输距离约为200m IEEE802.15.4物理层标准3MHz5MHz信道112405MHz信道122410MHz信道182440MHz信道252475MHz信道262480MHz0.6MHz2MHz信道0868.3MHz信道1906MHz信道5914MHz信道9922MHz信道10924MHzIEEE802.15.4信道在868/915MHzIEEE802.15.4信道在2.4GHz2.4GHz物理层描述?2.4GHz 物理层信息调制参考模型比特-符号转换器符号-码片转换器O-QPSK调制器二进制数据调制信号各频段通用规范?发射状态到接收状态转换时间?接收信号的中心频率误差?发射功率和接收机最大输入电平?接收机的能量检测?链路质量信息?表示了所接收的数据包信号的强度和质量(RSSI/LQI)?清除信道评估（（Clear ChannelAssessment,CCA）?超出能量检测门限?载波判断?超出能量检测门限的载波判断主要内容?2.1物理层协议?2.2MAC层协议?2.3路由协议?2.4传输层协议?2.56LoWPAN标准?2.6ZigBee标准2.2MAC层协议?MAC协议MAC（Medium AessControl））协议决定无线传感器网络中无线信道的使用方式。

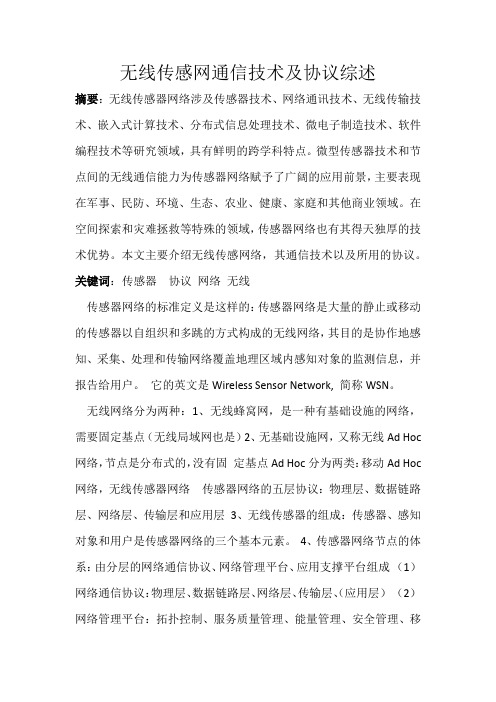

无线传感网通信技术及协议综述摘要：无线传感器网络涉及传感器技术、网络通讯技术、无线传输技术、嵌入式计算技术、分布式信息处理技术、微电子制造技术、软件编程技术等研究领域，具有鲜明的跨学科特点。

微型传感器技术和节点间的无线通信能力为传感器网络赋予了广阔的应用前景，主要表现在军事、民防、环境、生态、农业、健康、家庭和其他商业领域。

在空间探索和灾难拯救等特殊的领域，传感器网络也有其得天独厚的技术优势。

本文主要介绍无线传感网络，其通信技术以及所用的协议。

关键词：传感器协议网络无线传感器网络的标准定义是这样的：传感器网络是大量的静止或移动的传感器以自组织和多跳的方式构成的无线网络，其目的是协作地感知、采集、处理和传输网络覆盖地理区域内感知对象的监测信息，并报告给用户。

它的英文是Wireless Sensor Network, 简称WSN。

无线网络分为两种：1、无线蜂窝网，是一种有基础设施的网络，需要固定基点（无线局域网也是）2、无基础设施网，又称无线Ad Hoc 网络，节点是分布式的，没有固定基点Ad Hoc分为两类：移动Ad Hoc 网络，无线传感器网络传感器网络的五层协议：物理层、数据链路层、网络层、传输层和应用层3、无线传感器的组成：传感器、感知对象和用户是传感器网络的三个基本元素。

4、传感器网络节点的体系：由分层的网络通信协议、网络管理平台、应用支撑平台组成（1）网络通信协议：物理层、数据链路层、网络层、传输层、（应用层）（2）网络管理平台：拓扑控制、服务质量管理、能量管理、安全管理、移动管理、网络管理（3）应用支撑平台：时间同步、定位、应用服务接口、网络管理接口5、传感器网络与现有无线网络的区别：无线自组网是由几十到上百个结点组成的、采用无线通信方式的、动态组网的、多跳的移动性对等网络。

传感器网络是集成了监测、控制和无线通信的网络系统，结点数目更为庞大；它的结点分布更为密集；由于环境影响和能量耗尽，结点更容易出现故障；环境干扰和结点故障易照成网络拓扑结构的变化；通常情况下大多数传感器的结点是固定不动的。

无线传感器网络中的通信协议研究一、引言无线传感器网络（Wireless Sensor Network, WSN）由大量的分布式无线传感器节点组成，具有广泛的应用前景。

在无线传感器网络中，通信协议是实现节点之间可靠通信和数据传输的关键。

二、无线传感器网络的通信需求无线传感器网络中的通信需求主要包括以下几个方面：1. 低功耗：无线传感器节点通常由电池供电，因此通信协议需要设计为低功耗的，以延长节点的工作寿命。

2. 高可靠性：无线传感器节点通常部署在严苛的环境中，通信协议需要具备高可靠性，以保障数据传输的稳定性和准确性。

3. 低成本：无线传感器网络通常具有大量的节点，通信协议需要设计为低成本的，以提高整体系统的可扩展性和经济性。

4. 应用灵活性：无线传感器网络广泛应用于环境监测、农业、智能交通等领域，通信协议需要设计为灵活的，以适应不同应用场景和需求。

三、无线传感器网络通信协议的分类根据不同的通信需求和特点，无线传感器网络通信协议可以分为以下几类：1. 基于事件的协议基于事件的协议是根据事件的产生和传输来进行通信的。

当一个事件发生时，节点会将事件信息传输给邻近节点，通过多跳方式传输到基站。

这种协议适用于对事件有实时响应需求的场景，如火灾监测和地震预警。

2. 路由协议路由协议用于确定节点之间的通信路径，以实现数据的可靠传输。

常见的路由协议有基于跳数的最短路径协议、基于LEACH协议的能量均衡路由以及基于地理位置的路由协议。

路由协议的设计需要考虑网络拓扑结构、节点能量消耗等因素。

3. 数据传输协议数据传输协议用于实现节点之间的数据传输。

在无线传感器网络中，数据通常通过多跳方式传输到基站。

数据传输协议需要考虑数据传输的可靠性和效率，采用分组传输、差错控制和拥塞控制等技术，以提高数据传输的稳定性和效率。

4. 定位协议定位协议用于无线传感器节点的位置信息获取。

节点的位置信息对于实现高效的通信和资源调度至关重要。

无线传感器网络的通信协议设计和实现随着科技发展的日益迅速，无线传感器网络作为一种新型的通信技术，具有其独特的优势和应用价值。

不仅可以被广泛应用于环境监测、农业种植和智能化家居等领域，还有助于实现城市智能化建设。

然而，无线传感器网络在实际应用过程中，其通信协议设计和实现一直是一个重要的问题。

通信协议是无线传感器网络中最基本的组成部分之一，它决定了数据传输的方法和规则，直接影响着整个无线传感器网络的性能。

因此，设计与选择合适的通信协议是十分重要的。

在无线传感器网络中，由于节点的数量众多，节点之间的通信又属于自组网方式，因此通讯协议必须是分布式的、自动控制的、节能的和具有多节点协调能力的。

目前，无线传感器网络中常用的通信协议主要包括LEACH、MAC、TP-Link 等。

其中，LEACH（Low Energy Adaptive Clustering Hierarchy）协议是一种经典的无线传感器网络协议，它采用分簇和轮流传输等方式，兼顾了节点能耗和网络吞吐量的平衡，具有一定的灵活性和高效率。

但是，LEACH协议在节点密集的情况下存在冲突、能耗不均衡等问题。

因此，在进行具体工程设计时，需要根据实际情况进行协议的选取和调整。

在实际应用中，为了更好地满足用户的需求和提高网络性能，可以采用组合使用的方式，将多种协议组合起来，形成适合特定场景下的协议组合。

例如，在城市智能化应用中，可以采用MAC协议实现节点之间的通信，以及GPS协议实现位置服务，从而提高网络稳定性和数据精度。

除了通信协议的设计与选择，无线传感器网络的实现也是一个非常重要的问题。

一般来说，无线传感器网络的实现包括硬件实现和软件实现两个方面。

其中，硬件实现主要涉及到无线节点、无线接收器、CPU等硬件设备的选择、设计和开发，而软件实现则主要包括算法实现、协议开发和数据处理等方面的内容。

在硬件实现方面，由于无线传感器网络节点通常具有体积小、能耗低、价格低廉等特点，常常采用微型处理器、低功耗射频芯片、传感器等设备。

无线传感器网络中的数据传输与通信协议研究摘要：无线传感器网络（Wireless Sensor Networks，WSN）作为一种新型的网络技术，具有广泛的应用前景。

在WSN中，数据传输与通信协议的设计对于保证系统的高效、可靠和安全性起着至关重要的作用。

本文将对WSN中的数据传输与通信协议进行相关研究，分析并比较其特点、优势和应用场景，提出一些对于WSN数据传输与通信协议的改进和发展的展望。

引言：无线传感器网络（WSN）是由大量分散放置、互相连接的无线传感器节点组成的网络，节点通过无线通信方式进行数据传输和信息交换。

WSN的设计旨在实现对环境的实时监测和数据采集，具有低成本、弹性布署、低功耗和高可靠性等特点。

WSN内部的数据传输与通信协议的设计对于提高网络的性能、扩展网络规模、提供可靠的数据传输和保障网络安全具有至关重要的意义。

一、WSN中数据传输与通信的基本原理1. WSN数据传输与通信的基本模型WSN网络拓扑结构通常采用星型、网状型或混合型，节点通过无线信道进行数据传输和通信。

节点间的通信可以是直接通信，即从一个节点到另一个节点的单播，也可以是间接通信，即通过多个中间节点进行转发。

2. WSN数据传输与通信的基本要求WSN中的数据传输与通信需要满足以下基本要求：- 低能耗：由于节点通常由电池供电，因此要求数据传输和通信的能耗尽可能低，以延长节点的使用寿命。

- 低延迟：某些应用场景对于数据的实时性要求较高，数据的延时需要尽可能短。

- 高带宽和可靠性：为了保证数据传输的效率和数据的完整性，需要提供足够的带宽和可靠的数据传输机制。

- 自组织和自适应性：WSN一般由大量节点组成，节点的位置和数量可能随时变化，需要能够自组织和自适应地进行数据传输和通信。

- 安全性：由于WSN中的数据通常包含敏感信息，需要提供安全的数据传输和通信机制来保护数据的机密性和完整性。

二、现有的WSN数据传输与通信协议1. 传统的路由协议- 平面路由协议：基于无线链路状态的平面路由协议通过维护网络拓扑结构和路由表来实现数据传输和通信。

无线传感器网络中的通信原理与技术无线传感器网络（Wireless Sensor Network，WSN）是一种由许多分布在广域范围内的自组织传感器节点组成的网络系统。

这些节点通过无线通信技术相互连接，协同工作以完成特定的任务。

本文将介绍无线传感器网络中的通信原理与技术。

一、无线传感器网络的通信原理无线传感器网络中的通信原理是基于信号传输和信息交换的。

无线传感器节点通过无线通信模块将感知到的环境信息转换为数字信号，并将信号传输给其他节点或基站。

传感器节点之间的通信依赖于以下几个原理：1.1 无线信号传输无线传感器节点之间的通信基于无线信号传输技术，通常使用的技术包括无线电频率、红外线和激光等。

其中，无线电频率是最常用的通信技术，它通过调制和解调技术将数字信息转换成无线电信号进行传输。

传感器节点通过接收和解码无线电信号来获取其他节点发送的信息。

1.2 自组织网络拓扑无线传感器网络中的节点是根据自组织网络拓扑原理进行组织和协同工作的。

自组织网络拓扑包括星形、网状和树状等结构。

其中，星形拓扑由一个中心节点连接多个传感器节点组成；网状拓扑是节点之间相互连接形成的网络结构；树状拓扑是由一个或多个父节点连接多个子节点组成的层次结构。

1.3 多跳通信由于无线传感器节点的通信范围有限，无法直接与所有其他节点进行通信。

所以，多跳通信原理被引入到无线传感器网络中。

节点通过与邻近节点的多次通信来实现与远距离节点的通信。

其中，中继节点起到重要的作用，它们负责将数据从一个节点传输到另一个节点。

二、无线传感器网络的通信技术无线传感器网络的通信技术涉及多个层次，包括物理层、数据链路层、网络层和应用层。

以下是其中几种常用的通信技术：2.1 低功耗无线通信技术由于无线传感器节点电量有限，低功耗无线通信技术被广泛应用。

其中，ZigBee是一种常见的低功耗无线通信技术，它适用于小范围、低速率的数据传输。

其他常用的低功耗通信技术包括Bluetooth Low Energy（BLE）和Z-Wave等。
