惠普HP541_HP540_拆机图_最最详细版

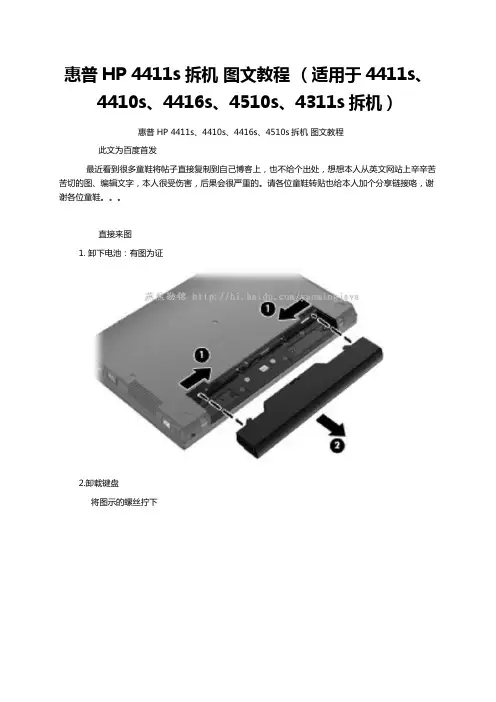

惠普HP 4411s拆机图文教程（适用于4411s、4410s、4416s、4510s、4311s拆机）惠普HP 4411s、4410s、4416s、4510s拆机图文教程此文为百度首发最近看到很多童鞋将帖子直接复制到自己博客上，也不给个出处，想想本人从英文网站上辛辛苦苦切的图、编辑文字，本人很受伤害，后果会很严重的。

请各位童鞋转贴也给本人加个分享链接咯，谢谢各位童鞋。

直接来图1. 卸下电池：有图为证2.卸载键盘将图示的螺丝拧下将屏幕向后放，把音箱挡板盖向上取下来拧下固定键盘螺丝将键盘按1方向推，在2方向抬起键盘就可以取下断开ZIF连接器，取下键盘。

（如下图）3.卸载内存、光驱取下内存拧开固定光驱螺丝，将光驱提出来4.卸载扬声器拧开螺丝，取下扬声器5.卸载 WWAN无线模块拧开螺丝，取下固定支架，断开WLAN电缆，取出WLAN模块（如下图）6.卸载掌托卸下三个螺钉1，滑动掌托2方向，然后提起前边缘3.(1) 15英寸机型：(2)14英寸机型：释放的ZIF连接器1，断开从系统板到触摸板电缆27.卸载硬盘先拧开固定硬盘螺丝，抓住聚酯薄膜标签往原胶垫所在方向拉，提起硬盘就出来了（一拧二拉三提）（如下图）8.卸载 WLAN无线模块拧开螺丝，取下固定支架，断开WLAN电缆，取出WLAN模块（如下图）尽可能打开计算机，断开显示器与系统板和摄像头连接线（1）；断开从系统板与麦克风模块电缆（2、3）;断开WLAN无线天线电缆（4）；在具有无线广域网模块的型号，断开无线广域网WWLAN无线天线电缆（5）。

9.卸载显示器拧开固定显示器螺丝，取下显示器（如下图）10.卸载顶盖（分14寸和15寸） (1)15寸本：断开主板上电源按钮板的ZIF连接取下固定顶盖螺丝抬起顶边覆盖前檐（1），直到它从外壳脱离接触，释放顶盖的两侧（2），然后取下顶盖（3）(2)14寸本断开从系统板的以下电缆：显示器电缆（1）、麦克风模块电缆（2、3）、内置WLAN无线电缆（4）取下固定顶盖螺丝提起顶盖，直到从外壳松开（1），这里有点困难，需要在标注（2）地方往上提。

HP520拆机细节
2007年买的HP520，最近散热一直不好，昨天风扇感觉转不动了，决定拆机清理。

网上搜的资料，HP520和530还不太一样。

并且都写得不太详细，边参考图片，边自己动手。

主要有以下几点需要注意：1 卸下电池后，拆除后面的螺丝，16个长的，2个短的。

拿下内存盖，里面还有几个螺丝需要卸下，一黑一白两个天线拔下。

硬盘、光驱拆下，不再赘述。

2 卸下开机键那块盖板，主要是电池槽里有几个小钩爪，应边用薄片撬动盖板顶部边推动钩爪，两侧撬动靠近显示屏的圆弧段。

3 键盘右侧是双面胶粘的，小心弄下，拆下键盘排线，拿出拔下来的两根天线连接导线。

4 小心拔下显示屏的排线，拆显示屏之前一定要把显示屏与机身呈90度角，否则卸下过程中可能很不顺利，或造成损害。

卸下盖板下两侧连接显示屏的两个螺丝，往下拿的时候尽量不要碰坏四个小塑料柱，很脆弱的，我的不小心碰坏了又502才粘好的。

5 拆机壳从光驱一侧开始，光驱卸下后会露出两个小螺丝，拧下之！锁孔处的壳轻轻往外用力，电池槽端部的结构注意分离方法，此处拆开后逐步向周围扩展，最后到USB口，小心在USB插口处的C壳的分离，防止由于USB插口将主板掰断。

6 之后就比较简单了，卸下风扇，清扫风扇内部和散热孔，发现风扇里面竟然有大块棉絮状灰尘！。

7 安装归位。

测试CPU温度直降30度！！！
图片请参考网上的HP520拆机图片，敬请见谅。

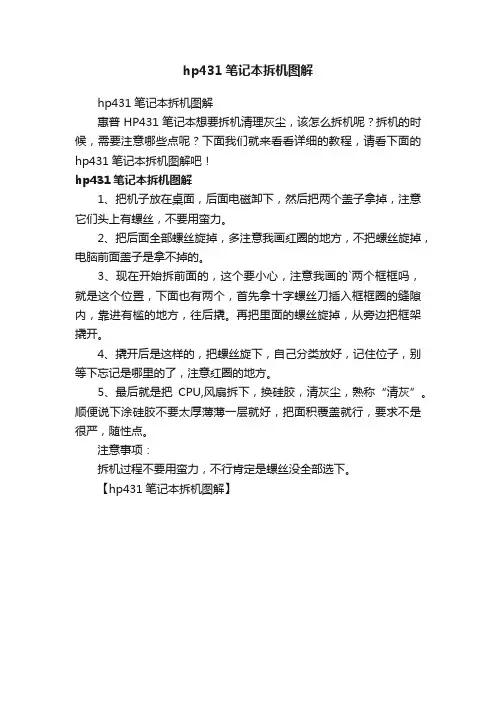

hp431笔记本拆机图解
hp431笔记本拆机图解
惠普HP431笔记本想要拆机清理灰尘，该怎么拆机呢？拆机的时候，需要注意哪些点呢？下面我们就来看看详细的教程，请看下面的hp431笔记本拆机图解吧！
hp431笔记本拆机图解
1、把机子放在桌面，后面电磁卸下，然后把两个盖子拿掉，注意它们头上有螺丝，不要用蛮力。

2、把后面全部螺丝旋掉，多注意我画红圈的地方，不把螺丝旋掉，电脑前面盖子是拿不掉的。

3、现在开始拆前面的，这个要小心，注意我画的`两个框框吗，就是这个位置，下面也有两个，首先拿十字螺丝刀插入框框圈的缝隙内，靠进有槛的地方，往后撬。

再把里面的螺丝旋掉，从旁边把框架撬开。

4、撬开后是这样的，把螺丝旋下，自己分类放好，记住位子，别等下忘记是哪里的了，注意红圈的地方。

5、最后就是把CPU,风扇拆下，换硅胶，清灰尘，熟称“清灰”。

顺便说下涂硅胶不要太厚薄薄一层就好，把面积覆盖就行，要求不是很严，随性点。

注意事项：
拆机过程不要用蛮力，不行肯定是螺丝没全部选下。

【hp431笔记本拆机图解】。

hp430g2拆机教程HP430g2拆机教程准备工作•打开电脑，确保电脑处于关闭状态。

•准备一个适合拆机操作的工具套装，包括螺丝刀、夹子等。

拆卸电池1.找到电脑底部的电池扣，按照箭头方向滑动扣钮。

2.将电池轻轻取出。

拆卸键盘1.在键盘底部找到几个螺丝，用螺丝刀将其拧下。

2.打开电脑屏幕，轻轻抬起键盘的前端。

3.缓慢将键盘向自己拉，直到键盘完全分离。

拆卸硬盘1.找到硬盘所在位置，通常在键盘下方或侧面。

2.用螺丝刀拆下固定硬盘的螺丝。

3.将硬盘轻轻拔出。

拆卸内存条1.找到内存条所在位置，通常在键盘下方或底板上。

2.将内存条两边的夹子向外推，直到内存条弹起。

3.拉住内存条两端，将其拔出。

拆卸散热器1.找到散热器所在位置，通常在键盘下方。

2.用螺丝刀拧下固定散热器的螺丝。

3.将散热器轻轻抬起，注意不要损坏连接线。

拆卸风扇1.找到风扇所在位置，通常在散热器上方。

2.将风扇两侧的固定螺丝拧下。

3.将连接风扇的线缆拔出。

拆卸主板1.找到主板所在位置，通常在散热器下方。

2.拆下主板上的各种连接线缆。

3.用螺丝刀拧下固定主板的螺丝。

4.将主板轻轻抬起，注意不要拉断连接线。

拆卸电源适配器1.找到电源适配器所在位置，通常在电脑的侧面或底部。

2.将电源适配器与电脑的连接线拔出。

清洁和更换组件•使用吹风机或专业清洁工具清洁各个组件。

•根据需要更换或升级硬件。

整理和安装•将拆卸的组件按照相反的顺序重新安装到电脑中。

•确保每个组件都连接牢固。

•关上电脑，重新启动，检查是否正常工作。

以上就是HP430g2拆机教程的详细步骤，按照上述方法进行操作，你就可以成功拆卸和清洁你的电脑了。

记得在进行任何操作之前，确保电脑已经关闭，并且小心操作，避免损坏电脑内部组件。

先声明此文档不是本人所制作，文档来自网络无名仕HP CQ40 与HP CQ45 拆机图前几天一个客户拿CQ40让我教她怎么清洁，当时可能时间有限，没有具体说明，所以今天先放HP cq40的拆机图，HP CQ40 与HP CQ45 结构基本一样！先把电池拆掉。

后面所以看以看到的螺丝拆下。

绿色的是光驱固定，去掉光驱就可以直接拉出来了。

拆下后面3个盖子，可以看到内存，硬盘和无限网卡了。

紫色圈中是键盘丁，取下和上图结合的2棵，一共3棵螺丝。

键盘丁也拆卸完毕。

然后硬盘固定3个。

把硬盘想左侧用力推，硬盘可以取下（有的硬盘固定比较紧，不要害怕，正常的，用力向左推就可以了）硬盘旁边是无限网卡，去掉天线和2个螺丝就可以取下！可能这张图大家看不清楚，因为是局部的。

这个是光驱拿出后的那一侧。

把光驱拿出，光驱下面有一个螺丝，是固定前面壳子的，很隐蔽。

（一般都忘记这里）硬盘拆下后，硬盘底下有3棵，（不经意也容易忘哦）拆完这几个，基本后面就都拆卸完成了正面把屏幕打开，把键盘从顶向上提。

键盘可以拆下。

然后把键盘排线卡子打开，就可以去下键盘了（注意：有的键盘也很难拆，无从下手。

可以用小一字螺丝刀窍下，不过小心别弄出伤痕）键盘取下后，在左下册有个螺丝取下。

边框就可以取下了。

取下时向上↑用力，这里忘记标注了，还有开关线，记得要拔下！一看就知道的。

边框取下，就可以去喇叭了。

喇叭上有2棵。

喇叭上面有跟排线，休眠传感器排线拔下,喇叭就可以取下了取下喇叭，咱们就要把屏幕取下了、有3跟线要拔出，一个是屏线。

一个是摄像头的线，没有摄像头的就没有那线了。

还有2根是后面的无线网卡天线。

（之前已经把无限网卡取下了，把天线穿过来取下就OK了。

还有6颗螺丝，左右瓶轴个2棵共4棵，壳子上有3棵，（主要左边瓶轴螺丝在屏线下面，注意下）屏轴螺丝。

有一点没有标注（在中间，触摸板排线，取下。

键盘借口下面的那个）取下壳子后，就可以看到内部结构了，主板上有2颗固定螺丝，一个在左上↖。

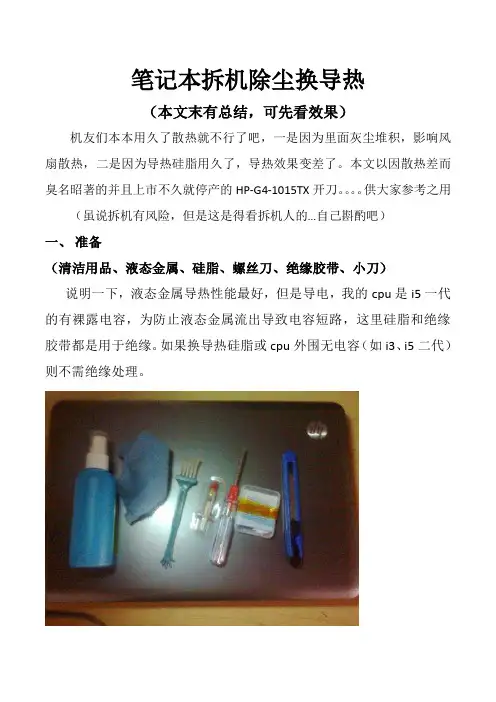

笔记本拆机除尘换导热（本文末有总结，可先看效果）机友们本本用久了散热就不行了吧，一是因为里面灰尘堆积，影响风扇散热，二是因为导热硅脂用久了，导热效果变差了。

本文以因散热差而臭名昭著的并且上市不久就停产的HP-G4-1015TX开刀。

供大家参考之用（虽说拆机有风险，但是这是得看拆机人的…自己斟酌吧）一、准备（清洁用品、液态金属、硅脂、螺丝刀、绝缘胶带、小刀）说明一下，液态金属导热性能最好，但是导电，我的cpu是i5一代的有裸露电容，为防止液态金属流出导致电容短路，这里硅脂和绝缘胶带都是用于绝缘。

如果换导热硅脂或cpu外围无电容（如i3、i5二代）则不需绝缘处理。

二、拆机断开电源，卸下电池，为防静电最好洗手先松开取下小后盖拎住黑带拔，拔不动可以先左右摇动…如下图：左下角特写如下图右上角特写如下图到这里就拆完了，看看总局三、清洁用小毛刷清洁各个灰尘多的部件，风扇要拆开清洁（忘记拍照了）拆开很简单，然后下图四、DIY散热差不多了，现在组装回去，开始觉得组装会难，其实很简单，我拆完用了近一个半小时，装回去差不多十多分钟，比重装系统还快，要注意的是不要漏掉了接头，最好拆的时候拍照，反着装回去时可参考重新开机。

五、总结整个过程要还几个小时，所以建议一上午或一下午，下面比较拆机前后本本温度情况。

直接上图：先是三张拆前鲁大师温度压力测试温度曲线和玩大型游戏时温度情况：Cpu最高96度（有一次窜到102度的）最低43度，显卡最高79度，最低51度下面是折腾之后的情况：Cpu最高82度，最低36度，显卡最高63度，最低45度。

可以看出：cpu最高温度下降了14度，最低温度下降了7度；显卡最高温度下降了16度，最低温度下降了6度！说明效果是很显著的，现在玩nba2k cpu差不多稳定在64度左右，爽啊。

最后提醒机友们，用就用液态金属，我买的38x38的26块钱，够用了，还有拆机先做好准备（各种准备…）教程就到这里，纯粹分享….。

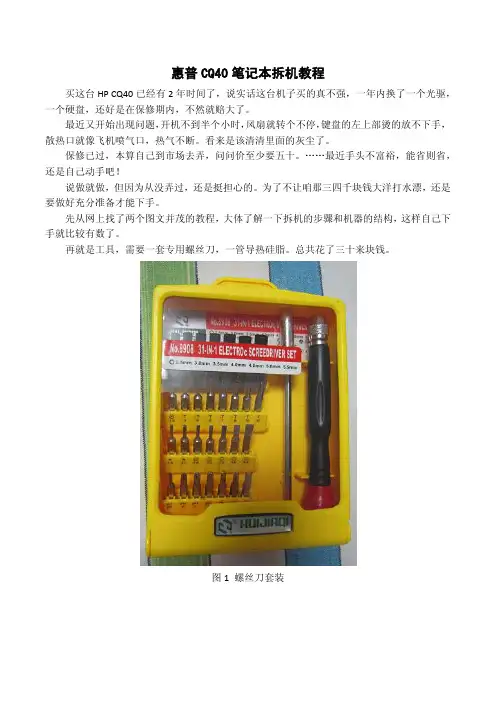

惠普CQ40笔记本拆机教程买这台HP CQ40已经有2年时间了，说实话这台机子买的真不强，一年内换了一个光驱，一个硬盘，还好是在保修期内，不然就赔大了。

最近又开始出现问题，开机不到半个小时，风扇就转个不停，键盘的左上部烫的放不下手，散热口就像飞机喷气口，热气不断。

看来是该清清里面的灰尘了。

保修已过，本算自己到市场去弄，问问价至少要五十。

……最近手头不富裕，能省则省，还是自己动手吧！说做就做，但因为从没弄过，还是挺担心的。

为了不让咱那三四千块钱大洋打水漂，还是要做好充分准备才能下手。

先从网上找了两个图文并茂的教程，大体了解一下拆机的步骤和机器的结构，这样自己下手就比较有数了。

再就是工具，需要一套专用螺丝刀，一管导热硅脂。

总共花了三十来块钱。

图1 螺丝刀套装这是我的CQ40，上张整图，万一要是装不起来，那这就成纪念照了…图2 HP CQ40整机在网上找的拆机教程中都提到A、B、C、D面，琢磨了半天终于弄明白了。

A面：合上屏幕后的笔记本正面B面：屏幕面C面：键盘面D面：底面图3 CQ40 D面准备动手了，但想到没有拆机经验，如果因顺序搞乱或螺丝搞混装不起来就麻烦了。

因此用了个笨办法，边拆边照相边记录，记录步骤顺序和螺丝位置，并把拆卸的部件和记录的便条放在一起，这样顺序一目了然，螺丝也不会弄错。

这招对新手来说非常有用，麻烦是麻烦点，总比装不起来的好。

还需注意一点的就是防静电，最好使用专用的防静电垫，手上的静电也需放掉，可以抓会儿暖气管或者在自来水管上冲一会儿手。

否则会有静电击穿芯片的危险。

说了不少了，该动手了。

第1步：卸下5个边角螺丝（图中红色标示）第2步：卸下无线网卡盖板（图中蓝色标示）第3步：卸下内存盖板（图中黄色标示）第4步：卸下硬盘盖板（图中绿色标示）图4 D面螺丝第5步：拔下内存条将内存条两侧银色拨片拨开，将内存条向外抬起，捏住内存条两侧拔出。

图5 拔下内存条第6步：拆下硬盘（1）卸下固定硬盘的3个M2*4的螺丝（红色圆圈标示）；（2）按黄色圆圈中的箭头方向推动硬盘，即可拿出硬盘。

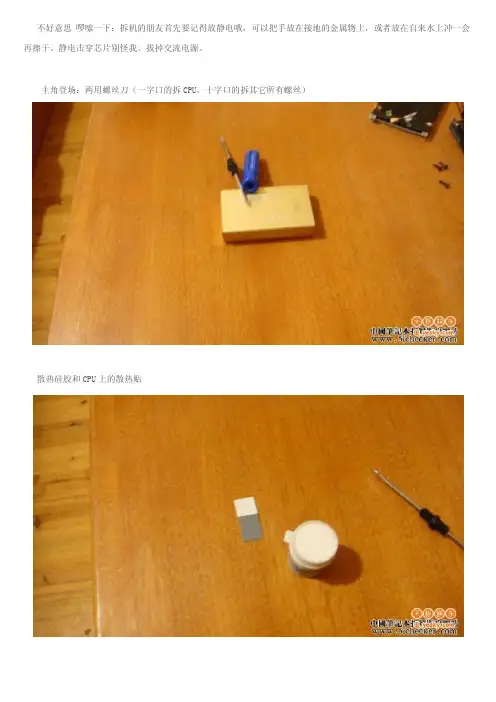

不好意思,啰嗦一下：拆机的朋友首先要记得放静电哦，可以把手放在接地的金属物上，或者放在自来水上冲一会再擦干。

静电击穿芯片别怪我。

拔掉交流电源。

主角登场：两用螺丝刀（一字口的拆CPU，十字口的拆其它所有螺丝）散热硅胶和CPU上的散热贴正面照（A面）反面照（D面）第一步：拆掉电池，不要忘记了红圈这里的两颗螺丝。

共6颗小螺丝。

第二步：把3个盖子拆掉（硬盘盖、内存盖、主板电池盖）盖子合影留恋第三部：拆下内存和无线网卡。

内存拆法是把内存条两端的卡子向外稍微掰开，让卡子离开内存条两端缺口，再向上45°拔出。

看上面第二张图上画红框的部位。

镁光DDR28002G内存。

要是2G一根的那该多好，免得升级造成浪费。

拆掉硬盘上的3颗小螺丝，再向左推就能拿下来。

D面螺丝拆尽后，扣住光驱挡板就能拖出光驱B面和C面照拆完D面能拆的螺丝，（有些螺丝在后面的图片中特别提醒拆红色加粗表示）拿出硬盘、内存、无线网卡、光驱后，接下来拆C面C面首先拆键盘，拆法：双手按住键盘往下拉，让键盘上方的几个黑色小卡子离开键盘。

如果拿不出，请往下拉键盘的同时，用薄的东西在键盘上方往下轻轻撬。

在那4、5个卡子的左右撬。

键盘离开C面时，不要忘记了拔掉键盘与主板的排线。

方法：把主板上键盘排线两端的卡子向上推开，才能拿出键盘排线。

不能硬拽。

键盘正面键盘背面红圈处是笔记本底面上螺丝的地方，把D面中间3颗螺丝拧下，键盘才拆的动。

中间是键盘插在主板上的排线。

拿掉键盘后，可以看到中间的喇叭和左边黑色无线网卡的天线。

画红圈处的螺丝拿掉，再沿黑框外边沿轻撬，就可以取出电源和无线开关所在的面板了。

我是用指甲沿黑框外边沿划开的。

如果取不出，请看下面红字。

电源和无线开关所在的面板反面这里特别提醒红圈处的金属片有螺丝与C壳相连，应该在拿出光驱后，把光驱位C壳上的一颗极小的螺丝拆了。

不要像我硬撬，把金属片撕了。

取走电源和无线开关所在的面板红圈与上图红圈对应，应该在C壳红圈下拧下那颗极小的螺丝喇叭照拧下两端的两颗螺丝，再拔出中间连线，就能拿出喇叭拿走喇叭，接下来应该拆去显示屏。

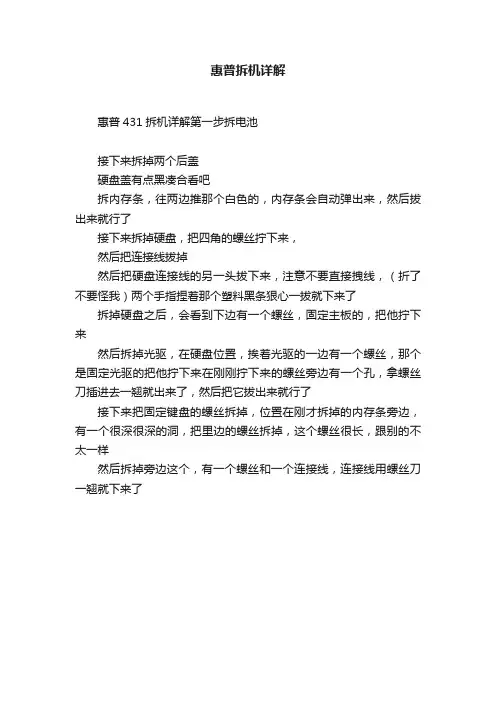

惠普拆机详解
惠普431拆机详解第一步拆电池
接下来拆掉两个后盖
硬盘盖有点黑凑合看吧
拆内存条，往两边推那个白色的，内存条会自动弹出来，然后拔出来就行了
接下来拆掉硬盘，把四角的螺丝拧下来，
然后把连接线拔掉
然后把硬盘连接线的另一头拔下来，注意不要直接拽线，（折了不要怪我）两个手指捏着那个塑料黑条狠心一拔就下来了
拆掉硬盘之后，会看到下边有一个螺丝，固定主板的，把他拧下来
然后拆掉光驱，在硬盘位置，挨着光驱的一边有一个螺丝，那个是固定光驱的把他拧下来在刚刚拧下来的螺丝旁边有一个孔，拿螺丝刀插进去一翘就出来了，然后把它拔出来就行了
接下来把固定键盘的螺丝拆掉，位置在刚才拆掉的内存条旁边，有一个很深很深的洞，把里边的螺丝拆掉，这个螺丝很长，跟别的不太一样
然后拆掉旁边这个，有一个螺丝和一个连接线，连接线用螺丝刀一翘就下来了。

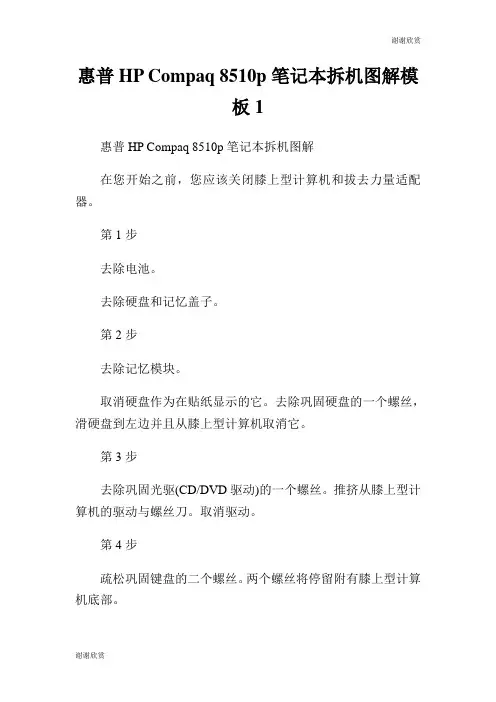

惠普HP Compaq 8510p笔记本拆机图解模
板1
惠普HP Compaq 8510p笔记本拆机图解
在您开始之前，您应该关闭膝上型计算机和拔去力量适配器。

第1步
去除电池。

去除硬盘和记忆盖子。

第2步
去除记忆模块。

取消硬盘作为在贴纸显示的它。

去除巩固硬盘的一个螺丝，滑硬盘到左边并且从膝上型计算机取消它。

第3步
去除巩固光驱(CD/DVD驱动)的一个螺丝。

推挤从膝上型计算机的驱动与螺丝刀。

取消驱动。

第4步
疏松巩固键盘的二个螺丝。

两个螺丝将停留附有膝上型计算机底部。

第5步
滑绑键盘的四个门闩到方向上指向由红色箭头。

第6步
提起与一个锋利的对象，您的键盘能使用一把小扁平头的螺丝刀。

第7步
持续去除键盘。

安置它颠倒在棕榈休息。

第8步
键盘被连接到主板通过二平的带形电缆。

通过提起锁的选项打开两个连接器大约2-3毫米与您的手指钉子。

对连接器非常小心。

在您之下的图片能看到两个连接器开锁的和被取消的键盘缆绳。

锁的选项必须停留附有连接器基地。

第9步
去除巩固冷却风扇的二个螺丝。

拔去从主板的风扇缆绳。

去除风扇。

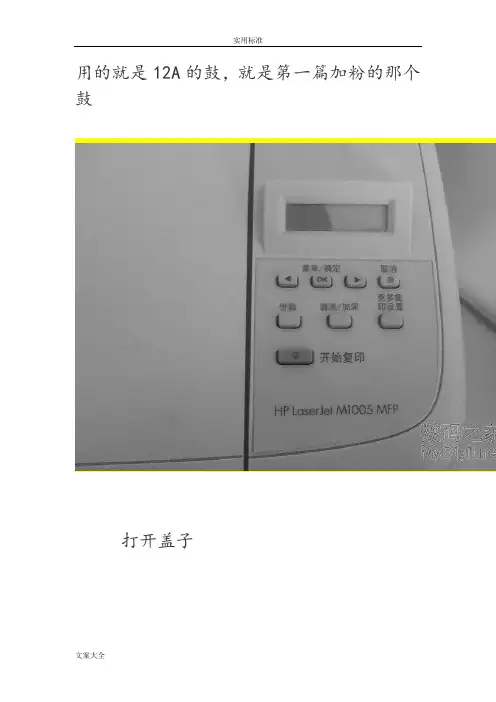

用的就是12A的鼓，就是第一篇加粉的那个鼓
打开盖子
这是用来开关的，左边一个，右边一个
首先就是擦下这个，看见上面那个卡口没有
往上顶一下，就可以下下来了
然后是卡最上面那个板子的，连着卡鼓的齿轮。

右边往下按，往右就可以抽出来
在来下后背
看见那3个螺丝，下下来后，双手托着下面，抬一下，就可以拿下来
这是连着面板的2条线
一条黑的，一条白的
在来下侧盖，看见下面的那个卡口了吧，顶一下，在来扒上面的就很轻松
下来了
这边是管面板的
轻轻一抽就可以了，从这里拿出来
上面第二层盖子一翻就开了
这是卡全面口子的
先把这按下去，在从上左右2边往上拉，一起用劲往后抽就出来了
把这边的线全部抽掉
就是这样了
下左边2个螺丝，右边一个
往上一拉就出来了。

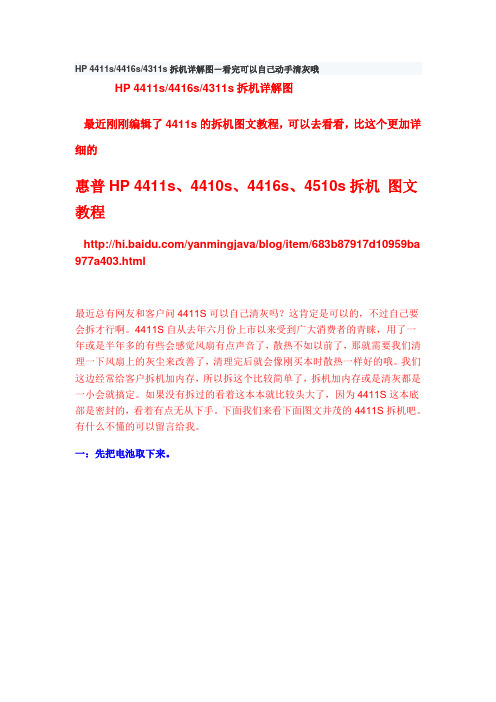

HP 4411s/4416s/4311s拆机详解图－看完可以自己动手清灰哦HP 4411s/4416s/4311s拆机详解图最近刚刚编辑了4411s的拆机图文教程，可以去看看，比这个更加详细的惠普HP 4411s、4410s、4416s、4510s拆机图文教程/yanmingjava/blog/item/683b87917d10959ba 977a403.html最近总有网友和客户问4411S可以自己清灰吗？这肯定是可以的，不过自己要会拆才行啊。

4411S自从去年六月份上市以来受到广大消费者的青睐，用了一年或是半年多的有些会感觉风扇有点声音了，散热不如以前了，那就需要我们清理一下风扇上的灰尘来改善了，清理完后就会像刚买本时散热一样好的哦。

我们这边经常给客户拆机加内存，所以拆这个比较简单了，拆机加内存或是清灰都是一小会就搞定。

如果没有拆过的看着这本本就比较头大了，因为4411S这本底部是密封的，看着有点无从下手。

下面我们来看下面图文并茂的4411S拆机吧。

有什么不懂的可以留言给我。

一：先把电池取下来。

二：在电池的下面有四个螺丝，拆下四个螺丝（如下图中的2和3部位），在显示屏和机器的连接处后侧有两个小盖子，打开铰链两边后部螺丝的小盖子，把螺丝才下来（如下图中的1）。

三：1.把屏幕向后放， 2.把一个长条音箱挡板盖向上取下来。

四：图中有三个螺丝是固定键盘的，把三个螺丝拆下来。

五：下图为拆除键盘的方法，（1）把键盘向前推，（2）把键盘向上就可以拿来，下面就可以看到内存的插槽。

六：图示（1）是键盘连接线的接口，（2）是键盘与主板的软排线。

七：把内存装上就可以了，装好就可以原路返回把螺丝上好就可以了。

拆机顺序：首先开机面板，然后键盘，最后触摸板，方法在前面已有版主提供，这里我就不多说了！拆下来后就是这样：摄影机型号:W810c 光圈:f/2.8 快门:1/50感光度ISO:320 焦距:mm 拍照时间:2009:11:20 20:23:12拆机的难点就在这块黑色的面板上！经过我2次拆机的总结，下面把我的总结跟大家分享下:拆机的顺序：首先是拆硬盘。

HP CQ42拆机除尘 G42拆机除尘图文教程
1. 所用工具如下图中盒子之外部分,当然动手之前释放静电就不再重提了.
2. 先看看CQ42-153TX的外观吧
3. 背面外观----按图中指示拆除硬盘和无线网卡卡内存盖板
4. 背面外观(电池,无线网卡内存盖板和硬盘盖板已拆除)----继续按指示拆除硬盘光驱无线网卡以及内存
5. 背面外观(无线网卡内存硬盘和光驱已拆除)----继续按指示拆除键盘
键盘从底面顶开后的样子
取下键盘排线
6. 准备拆除前面板(感觉用词不当,相当不专业)----按指示断开四处连接线,其中左上角为水平拔出,另外三个是抬起卡扣拿出排线
拆除背面这10颗前面板螺丝,并用手或拨片拆下前面板
拆下来的前面板内面图----有人在网上问怎么加蓝牙,这里指出了蓝牙的安装固定位置,后面将有蓝牙连接位置图
蓝牙模块安装位局部放大图
蓝牙模块见下图-注意CQ42要选用线长为18CM的蓝牙模块(切记,否则线太短,无法安装)
蓝牙模块连线连接在主板的这个接口上
7. 前面板拆除后露出主板----按图示取下各线路并拆下三个主板固定螺丝拿下主板
主板正面
主板背面
CPU及散热器局部图----没有硅脂就不拆了,清理一下灰尘就行了
比较难拆的总电源供电线局部图
8. 屏幕就不拆了,留着下次清灰的时候再玩!。

惠普HP 6530s 拆机 图文教程，适用于6535s 6531s 6530s 拆机 惠普HP 6530s 拆机 图文教程，适用于6535s 6531s 6530s 拆机1. 卸下电池：有图为证（如下图）2.卸载硬盘拧开固定硬盘盖螺丝，取下硬盘盖（如下图）先拧开固定硬盘螺丝1，抓住聚酯薄膜标签往2方向拉，提起硬盘就出来了 （一拧二拉三提）（如下图）3. 拧开固定WLAN盖螺丝，取WLAN盖（如下图）断开WLAN电缆，拧开螺丝，取出WLAN模块（如下图）4、卸下内存拧开固定内存盖螺丝，取内存盖（如下图）取下内存（如下图）5、卸载光驱拧开固定光驱螺丝，将光驱提出来（如下图)6、卸载开关面板和键盘拧开固定键盘螺丝（如下图）拧开螺丝（如下图）揭开电源按钮板（四周都是卡住的） （如下图）断开LED ZIF连接，取下开关面板（如下图）抬起键盘，直到一定角度，滑动键盘② ,①位置有卡位（如下图）断开ZIF连接器，取下键盘。

（如下图）7、卸载扬声器断开扬声器电缆，拧开固定扬声器螺丝，取下扬声器。

（如下图）8、卸载显示器断开以下与主板连接：显示器电缆①、摄像头麦克风电缆②、无线电缆④卸下用于固定显示器和机器的螺丝，提起显示器组件直线上升，并取下来（如下图）9、卸载顶盖取出固定顶盖螺丝。

（如下图）取出螺丝（如下图）取出螺丝（如下图）提起顶盖后檐至一定角度①，滑动顶盖② （如下图）断开触摸板ZIF，取下顶盖（如下图）10、 卸载USB控制器、蓝牙模块、RTC电池、风扇卸载USB控制器（如下图）卸载蓝牙模块（如下图）取下RTC电池（如下图）断开风扇电缆，拧开螺丝，取下风扇（如下图）11、卸载主板取下RJ11连接器①，断开蓝牙模块②和USB电缆③ （如下图）拧开固定主板螺丝（如下图）将VGA视频接口处外壳翘起，使主板露出①，抬起主板③直至一定角度，拉扯④使主板脱离底壳（如下图）卸载MODEM模块（如下图）12.卸载散热片装配松开固定散热片装配到系统板螺丝，取下散热片装配 下两图为6531S显卡模型（如下图）下两图为6530S显卡模型（如下图）下两图为6535S显卡模型（如下图）显卡与散热器图示：13.卸下处理器：使用平头螺丝刀把处理器锁定螺钉，按逆时针拧直到听到咔嗒声，取出处理器（如下图）基本的固件就拆卸完成了，组装按反向操作。

hp显示器底座怎么拆开显示器的概念还没有统一的说法，但对其认识却大都相同，顾名思义它应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。

下面是店铺带来的关于hp显示器底座怎么拆开的内容，欢迎阅读!hp显示器底座怎么拆开?现在的液晶显示器越来越好拆了。

底座直接可以用手拆开，不需要拿螺丝刀去拆。

显示器底座拆卸方法步骤如下：1.把液晶显器放平，再拿双手扣住液晶的外框，用力往上扣，扣松。

2.扣开以后，再扣另一个角，扣松，不要着急，力度适中。

3.再把扣松的地方拉开。

4.延边一路扣过去，把扣开的都拉开。

5.拿掉外框。

就可以看到液晶显示器的控制面板了。

6.拆液晶显示器里面的部件，只需要把看到的螺丝下下来就可以拆开了。

7.安装面板的时候注意。

手要顶住按键。

再压下去。

8.再把四周的边对好，再用手压紧就可以了。

相关阅读推荐：惠普发展历程1990年-1999年尽管总结这十年尚为时过早，然而至此，惠普已充分证明了它在测量、计算机和通讯领域所取得的非凡成功。

惠普在信息的收集、分析、存储和显示方面所展现的能力必将进一步推动信息高速公路转化为现实。

1990年，推出 HP LaserJet III激光打印机。

惠普实验室在东京开设研究机构。

营业纯收入：$132亿，员工人数：91,500人。

1991年预装Lotus 1-2-3应用软件的 HP 95LX掌上电脑 (约重11昂司)，具有先进的计算特性和数据通讯功能。

HP SONOS 1500心血管成像仪系统允许医生利用超声波处理方法对心脏病进行非接触式的定量分析。

普彩色扫描仪可实现计算机读取照片或其它可视图像。

1992年，路普莱特(Lew Platt)出任惠普总裁和首席执行官。

推出Corporate Business Systems ，九台HP3000和HP9000计算机系统，拥有大型主机功能，价格却降低了90%。

1993年，推出3磅重的HP OmniBook 300“超便携式”个人电脑，在横跨美国的飞行旅途中，其电池电力足够电脑连续运行。

HP COMPAQ Presario CQ32 详细拆解图1. 卸下电池：有图为证（如下图）2.卸载硬盘、内存、RTC电池、WLAN、光驱拧开螺丝，揭开内存盖（如下图）断开WLAN电缆，拧开螺丝，取出WLAN模块（如下图）拧开硬盘盖螺丝，揭开硬盘盖（如下图）断开硬盘电缆，拧开固定硬盘螺丝，抓住聚酯薄膜标签往上方拉，提出硬盘。

（如下图）拧开固定光驱螺丝，将光驱提出来（如下图）3.卸载顶盖拧开固定顶盖螺丝（如下图）揭开顶盖①（需慢慢翘），直到一定角度，抬起顶盖② （如下图）断开ZIF连接器，取下顶盖（如下图）4.卸载键盘倒置顶盖，将键盘扣滑出（如下图）抬起键盘①，直到一定角度，滑动键盘② ，断开键盘连接，取下键盘（如下图）5.卸载USB板、扬声器、蓝牙模块、电源连接控制器、硬盘驱动连接器、电源开关板卸载USB板（如下图）卸载扬声器及电缆（如下图）卸载蓝牙模块（如下图）卸载电源控制连接器（如下图）卸载硬盘连接器（如下图）卸载电源开关板（如下图）6.卸载显示器断开显示器与主板连接，拧开固定显示器螺丝，断开无线电缆，抬起并取下显示器（如下图）7.卸载主板拧开固定主板螺丝，松开固定在风扇上的螺丝，抬起主板右侧至一定角度，取出主板（如下图）8.卸载风扇/散热片装置断开风扇电缆（如下图）松开固定风扇/散热片装置到系统板螺丝，取下风扇/散热片装置（如下图）显卡与散热器图示：9.卸下处理器：使用平头螺丝刀把处理器锁定螺钉，按逆时针拧直到听到咔嗒声，取出处理器（如下图）基本的固件就拆卸完成了，组装按反向操作。

显示器具体拆就不写了KIEL 摘自网络，与大家共享2011/12/19。

惠普HP Compaq 8510p笔记本拆机图解在您开始之前，您应该关闭膝上型计算机和拔去力量适配器.第1步去除电池。

去除硬盘和记忆盖子。

第2步去除记忆模块.取消硬盘作为在贴纸显示的它。

去除巩固硬盘的一个螺丝，滑硬盘到左边并且从膝上型计算机取消它.第3步去除巩固光驱(CD/DVD驱动)的一个螺丝。

推挤从膝上型计算机的驱动与螺丝刀。

取消驱动。

第4步疏松巩固键盘的二个螺丝. 两个螺丝将停留附有膝上型计算机底部。

第5步滑绑键盘的四个门闩到方向上指向由红色箭头。

第6步提起与一个锋利的对象,您的键盘能使用一把小扁平头的螺丝刀。

第7步持续去除键盘。

安置它颠倒在棕榈休息.第8步键盘被连接到主板通过二平的带形电缆。

通过提起锁的选项打开两个连接器大约2-3毫米与您的手指钉子。

对连接器非常小心。

在您之下的图片能看到两个连接器开锁的和被取消的键盘缆绳. 锁的选项必须停留附有连接器基地。

第9步去除巩固冷却风扇的二个螺丝。

拔去从主板的风扇缆绳。

去除风扇。

第10步去除巩固显示卡(VGA板)和处理器(CPU)吸热器的六个螺丝。

去除吸热器。

第11步去除巩固显示卡的二个螺丝。

显示卡将突然出现在15-20程度角度. 由边缘小心地拉扯从槽孔的显示卡.第12步现在我去除膝上型计算机上层覆盖。

从膝上型计算机的底部去除所有螺丝。

巩固触摸板的橙色螺丝。

有另外二个螺丝（标记用绿色正方形）掩藏在橡胶封印之下.您看见,您能通过硬盘隔间访问Bluetooth卡片.第13步提起触摸板汇编作为在下面图片显示的它。

安置触摸板颠倒在棕榈休息。

从主板分开触摸板缆绳。

去除触摸板。

第14步开始去除键盘刃角与一把小螺丝刀。

不要忘记分开缆绳方式和一样您分开了键盘缆绳.持续分离有您的手指的键盘刃角并且从膝上型计算机去除它。

第15步拔去从主板的LCD缆绳。

解开从无线卡片的三无线卡片天线缆绳。

Unroute无线卡片天线缆绳。

去除巩固显示铰链(二从左铰链和三的五个螺丝从正确的铰链)。
