石油动态计量讲义(精选)
- 格式：ppt
- 大小：6.51 MB
- 文档页数：78
下载文档原格式
合集下载
油田动态分析基本知识精品文档146页PPT
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
油田动态分析基本知识精品文档
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
拉பைடு நூலகம்
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
2024油品计量计算知识ppt课件
01油品计量基本概念与原理Chapter油品定义及分类油品定义油品分类计量单位与换算关系计量单位换算关系1吨=1000千克，1千克=1000克；1升=1000毫升，1加仑（美制）=3.78541升。
计量原理及方法简介计量原理计量方法误差来源及影响因素误差来源包括测量设备误差、环境因素误差、人为操作误差等。
影响因素温度、压力、密度等物理性质的变化会影响油品计量的准确性。
同时，油品的挥发性、粘性等特性也会对计量结果产生影响。
02油罐容量表编制与应用Chapter容量表编制原理及步骤原理步骤实际应用中注意事项选择合适的计量单位01考虑温度影响02定期校准03问题分析解决方法030201常见问题分析与解决方法01020304收集相关资料、准备校准工具和设备。
校准前准备对容量表进行逐点校准，记录校准数据。
校准过程采用标准容器或实际测量方法对容量表进行验证。
验证方法根据使用频率和重要性确定校准周期，一般每年至少进行一次。
校准周期容量表校准与验证流程03流量计选型与安装使用技巧Chapter流量计类型及特点分析差压式流量计浮子流量计涡轮流量计电磁流量计01020304流体性质测量精度流量范围经济性选型依据和建议安装位置选择和布局规划安装位置布局规划使用维护和故障排除方法使用维护定期对流量计进行校准和检查，确保其测量精度和稳定性。
对于易磨损的部件，应及时更换。
同时，应保持流量计表面的清洁和干燥。
故障排除当流量计出现故障时，应根据故障现象和原因进行排查和处理。
如无法自行解决，应及时联系专业维修人员进行维修或更换。
同时，应建立完善的故障记录和维修档案，以便日后查询和参考。
04采样器操作规范与注意事项Chapter采样器种类和适用场景玻璃液体采样器金属材质采样器自动采样器操作步骤和技巧分享检查采样器是否完好无损，选择合适的采样器和采样点。
将采样器缓慢降至液面以下，避免搅动液体，按规定量取样。
将取得的样品进行初步处理，如去除水分、杂质等。
动态计量
为什么使用质量流量计
体积式流量计受到过程介质温度、压力、密 度、粘度和流体特征变化的影响，而质量不受介质特 性变化的影响。
变量的测量
1.直接测量以下变量： 质量流量 密度
温度
2.其他变量可以间接测量，这些变量可由直接测量的 变量推导出来：
体积流量
总量（质量或体积）
传感器结构
流量管
D型传感器
外壳
驱动线圈 支撑 Pickoffs
热电阻 (RTD)
过程连接
过程连接
分流 接线盒
传感器操作原理
高准 (Micro Motion) 流量计 中有两根平行的流量管，介质流入传感 器后会被平分成两部分，流入各条流量 管中。在操作过程中，驱动线圈经驱动 后会使两根流量管向相对方向振动。 通过相对方向的振动，两根流 量管得到了平衡振动，并且避免了外部
静态计量：是另外一种相反的情形，它不能做
到收发油与计量同时进行，只能在收发油品结束
后或开始前计量，通常就是“金属油罐计量、油
罐车计量等”。
2、动态计量的主要工作内容：核心还是计量，做到 量的准确可靠，单位的统一规范这是必须的。此
外，相比于静态计量，动态计量就要用到一些相
关的动态计量，比如我们西安分公司渭南计量站
进行连接。
外围设备可提供监测、报警或其他功能（例如，批量控 制和增强的密度功能）。
流量计结构部件
流量传感器 (ELITE CMF) 流量变送器 (RFT9739) 频率/脉冲输出 (0-10 kHz) 毫安输出 (4-20 mA)
后位设备
后位设备 (ALTUS Model 3300) 变送器接口 (HC275)
用的质量流量计，为了使这些动态计量设备满足
第九章 动态计量中的油量计算
2.采用体积式流量计的油量计算
(1)计算公式: 在标准参比条件下空气中的毛油标准体积: Vgs=Vt×(MF×Cti×Cpi) MF---流量计系数 Cti----油品体积温度修正系数 Cpi----油品体积压力修正系数 在标准参比条件下空气中的净油标准体积: Vns=Vt×(MF×Cti×Cpi) ×CSW MF=1 Vns=Vt×(Cti×Cpi×CSW)
油品在空气中的毛质量为:
Vgw=Vt×(ρ20-1.1)(Cti×Cpi)
油品在空气中的净质量为: Vnw=Vt×(ρ20-1.1)(Cti×Cpi×CSW)
或Vnw=Vt×ρ20× Fa× (Cti×Cpi×CSW)
(2)求油品体积压力修正系数Cpi Cpi=1/〔1-(p-pe)〕×F
F---油品压缩系数

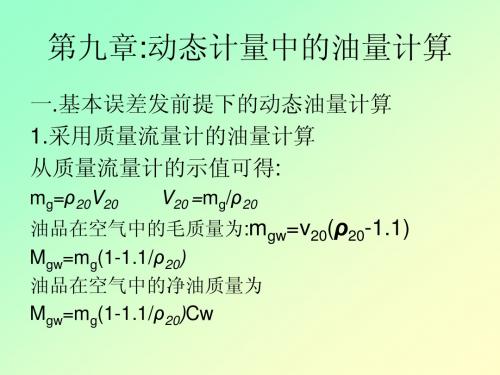

第九章:动态计量中的油量计算
一.基本误差发前提下的动态油量计算 1.采用质量流量计的油量计算 从质量流量计的示值可得:
mg=ρ20V20 V20 =mg/ρ20
油品在空气中的毛质量为:mgw=v20(ρ20-1.1) Mgw=mg(1-1.1/ρ20) 油品在空气中的净油质量为 Mgw=mg(1-1.1/ρ20)Cw
P---油品计量压力 Pe---油品计量温度下 Nhomakorabea饱和蒸气压
当饱和蒸气压不大于101.325KP时 设Pe=0
(3)求油品体积温度修正系数Cti 查表8-1或表60A中的VCF既为油品体积温度 修正系数Cti.
原油动态计量
管输原油动态计量工作规范第一章管输原油检验基础信息一、检验标准依据1）DIN EN ISO 3171-2000 《石油液态产品.管道自动取样》2）API MPMS 《石油计量标准手册(MPMS)》5.2章：碳水化和物的容积式流量计计量8.2章：石油和石油产品自动取样11.1章：原油、炼油产品和润滑油的温度和体积修正系数12.2章：涡轮或容积式流量计液体石油油量计算21.2章：流量计–电气液体计量3）ISO 5024-1999《石油液体和液化石油气体.测量.标准参比条件》4）ISO-9403-2000《原油传输责任-货物检验指南》5）ISO 9029-1990《原油水份测定法-蒸馏法》6）GB 1884-2000《原油和液体石油产品密度实验室测定法（密度计法）》7）ASTM-D4006-1995《原油水份测定法-蒸馏法》8）ISO 3675-1998《原油和液体石油产品密度实验室测定法（密度计法）》9）GB 8929-88《原油水含量测定法-蒸馏法》10）GB 6533-1986《原油水及沉淀物份测定法-离心法》11）GB 6532-1986《原油及其产品的盐含量测定法》12）GB 510-1983《石油产品凝点测定法》13）ASTM D4007-1995《原油水及沉淀物份测定法-离心法》14）GB-17040-1997《石油产品硫含量测定法-能量色散X荧光光谱法》15）ASTM D4294-03《石油和石油产品中硫的测定方法-能量色散X荧光光谱法》16）GB 9109.1-88 《原油动态计量一般原则》17）GB 9109.5-88 《原油动态计量油量计算》18）ASTM D477 《石油液体自动管线取样》19）SN/T 0186-93 《进出口商品重量鉴定规程流量计计重》20）GB/T1 7287-1998 《液态烃动态测量体积计量系统的统计控制》21）GB/T 17288-1998 《液态烃体积测量容积式流量计计量系统》22）SN/T 0975-2000 《进出口石油及液体石油产品取样法 (自动取样)》23）ISO 9770-1989 《原油和石油产品-密度683Kg/m3到1074Kg/m3烃的压缩系数》24）ISO 91-1-1992 《石油计量表第1部分:基于参考温度15℃和60F的表》25）ISO 91-2-1992 《石油计量表第2部分:基于参考温度20℃和60F的表》25）ISO 5024-1999 《石油液体和液化石油气测量-标准参比条件》26）GB/T 4756-1998《石油液体手工取样法》27）GB/T 1885-1998 《石油计量表》28）SN/T 0509-1995 《出口石油和石油产品硫含量测定法X射线荧光光谱法》29）SN/T 0185-1993 《进出口商品重量鉴定规程石油及其液体产品静态计重》30）GB 8170-1987 《数值修约方法》31）ISO/IEC 17025-1999 《校准和检测实验室能力通用要求》32）GB/T 15481-2000 《校准和检测实验室能力通用要求》二、检验、计量标准的确定原则根据贸易双方签定的《计量交接协议》及贸易合同的规定选择相应的计量和检验标准体系。
加油站计量讲课教材教材57页文档
40、人类法律，事物有规律，这是பைடு நூலகம் 容忽视 的。— —爱献 生
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
加油站计量讲课教材教材
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
加油站计量讲课教材教材
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
油气计量教材
油气计量教材油气计量教材
第一章概论
1.1 石油及天然气计量的概念和作用
1.2 石油及天然气工业的计量基础
1.3 石油及天然气计量的发展历程
第二章油气计量单位与换算
2.1 常用油气计量单位及其定义
2.2 油气计量单位的换算计算方法
第三章油气计量原理与方法
3.1 石油及天然气计量的基本原理
3.2 流量计量与计量仪表
3.3 油气质量计量的方法
3.4 油气质量计算的方法
第四章石油及天然气计量技术
4.1 石油及天然气计量现状和趋势
4.2 新技术在石油及天然气计量中的应用
4.3 石油及天然气计量人员的培训与管理
第五章石油及天然气计量检定与质量管理
5.1 石油及天然气计量检定的通用要求
5.2 石油及天然气计量检定的方法和步骤
5.3 石油及天然气计量质量管理的基本要求和方法
第六章油气计量案例分析
6.1 油气计量过程中常见问题的分析与解决
6.2 油气计量误差的分析与改正
6.3 油气计量案例分析与评估
结论
石油及天然气是世界上最重要的能源之一，油气计量作为石油及天然气工业的基础工作之一，在石油及天然气生产、储运、加工和使用的全过程中发挥着重要作用。
为了保证石油及天然气计量的准确性和公正性，需要不断完善和提高油气计量技术和质量管理，提高油气计量人员的专业能力和素质，努力实现石油及天然气计量的标准化和规范化。
原油动态计量
十三、石油动态油量计算操作程序
1、计算石油体积Vt 2、计算压力值Kpa，温度值℃ 3、求K值(Cti) 4、求15 ℃密度(ρ15 ) 5、求烃压缩系数F 6、求压力修正系数(Cpi) 7、求含水系数 8、将所有系数代入公式： mc =Vt · · pi · ti ·(ρ20-1.1) · MF C C (1-W)
三、计量精度
对用于油品交接计量的流量计及其计量的精度规 定如下：
1、流量计精度应不低于0.2级。 2、按重量计量的综合误差(计量系统精度)应达到±0.35%
计量站设置原则与要求
油品交接计量站 供方建立 计量仪表与工作标准 供方选择配备 计量站的选择(规模)：a体积计量类型 b质量计量类型
四、检定要求
十二、计量参数读取规则
1、压力修正系数(cpi)、温度修正系统(cti)、标准密度 (ρ20)、空气浮力修正系数(Fa)、含水系数(Cw)、流量计 系数(MF)、联合修正系数(CCF)按GB8170<<数值修约 规则>>进舍到不少于小数点后第四位。 2、视密度读数精确到0.0001g/cm3。 3、原油含水测定(蒸馏法)读数精确到0.00025。 4、温度读数精确到0.1 ℃，平均温度精确到0.25 ℃。 5、压力读数精确到50Kpa(表压)。 6、流量计累积体积值取数精确到0.001m3，长输管道 连续计量可取数精确到1m3。 7、质量仪表显示质量值的取数精确到0.001t，长输管 道连续计量可精确到1t。 8、油量计算值按GB8170<<数值修约规则>>进舍到 0.001t。
原油动态计量
石油计量表和静态计量课件
29
5.桶数
1.查表E1,将ρ20换算为
ρ15 表E1
ρ20
847.0
ρ15
850.6
848.0
851.6
ρ20 =847.9kg/m3
ρ15 =850.6+[(851.6-850.6)/(848.0847.0)]× (847.9- 847.0) =851.5kg/m3
30
2.查表E3,确定ρ15对应的桶/t系数
17
18
令标准密度实例
原油:试验温度t=40.15℃视密度ρt =833.6kg/m3
求标准密度.
表59A 原油标准密度表
视密度
温度
832.0 834.0
℃
20℃密度
40.00 846.2
848.1
40.25 846.3
848.3
830.0-850.0
19
20
体积修正系数表
计量 温度
油类 标准密度
保温层可采用计量罐内含水油品的平均温 度tp, ；非保温油罐tk = (7t1+t2)/8，其
中t1为油品温度， t2为环境温度)， ℃。
52
2 静压力引起计量罐容积增大值 按式(2)计算：
ΔVy=ΔVys ×dt4 ………. (2)
式中：
ΔVy——静压力引起计量罐容积增
大值， m3 ;
ΔVys——计量罐内与含水油品同 一液位下的静压力引起的容积增大
4视密度 4 内插
15
数字密度计查表
HYC=1-23×10-6 ×(t-20)-2×10-8 ×(t20)2
ρt’=ρt/HYC
’
ρt ---相当于玻璃密度计
ρt---数字密度计测量值
5.桶数
1.查表E1,将ρ20换算为
ρ15 表E1
ρ20
847.0
ρ15
850.6
848.0
851.6
ρ20 =847.9kg/m3
ρ15 =850.6+[(851.6-850.6)/(848.0847.0)]× (847.9- 847.0) =851.5kg/m3
30
2.查表E3,确定ρ15对应的桶/t系数
17
18
令标准密度实例
原油:试验温度t=40.15℃视密度ρt =833.6kg/m3
求标准密度.
表59A 原油标准密度表
视密度
温度
832.0 834.0
℃
20℃密度
40.00 846.2
848.1
40.25 846.3
848.3
830.0-850.0
19
20
体积修正系数表
计量 温度
油类 标准密度
保温层可采用计量罐内含水油品的平均温 度tp, ；非保温油罐tk = (7t1+t2)/8，其
中t1为油品温度， t2为环境温度)， ℃。
52
2 静压力引起计量罐容积增大值 按式(2)计算：
ΔVy=ΔVys ×dt4 ………. (2)
式中：
ΔVy——静压力引起计量罐容积增
大值， m3 ;
ΔVys——计量罐内与含水油品同 一液位下的静压力引起的容积增大
4视密度 4 内插
15
数字密度计查表
HYC=1-23×10-6 ×(t-20)-2×10-8 ×(t20)2
ρt’=ρt/HYC
’
ρt ---相当于玻璃密度计
ρt---数字密度计测量值
