变压器励磁涌流的仿真研究
变压器励磁涌流的仿真研究对变压器空载合闸的电磁瞬变过程进行工程计算很复杂。
文章利用MATLAB的simulink仿真中的电气系统模块库（sim power systems），为研究分析肇庆大旺电厂水岛变压器空载合闸瞬变过程建立了仿真模型，它可以分析该变压器在空载合闸瞬变过程中励磁涌流、磁通以及谐波的变化情况。
并对仿真结果进行简要分析，对研究变压器空载合闸的瞬变过程有一定指导意义。
标签：水岛变压器；空载合闸；励磁涌流；simulink仿真引言变压器空载合闸时，由于铁芯饱，励磁电流将很大，最严重时可达正常励磁电流的上百倍（或数倍的变压器额定电流）。
励磁电流的最大值可以达变压器额定电流的4-8倍（与变压器的额定容量有关），这一远远超过正常励磁电流的合闸电流被称为励磁涌流。
励磁涌流的大小与合闸时电压的相角、变压器铁芯剩磁和饱和程度等有关。
另外，在变压器空载合闸瞬变过程中，电压电流的波形也会畸变，产生谐波。
一定的条件下甚至引起电力系统谐振，引起过电压。
工程上分析计算变压器空载合闸的瞬变过程非常复杂，一般要作若干的简化，如假定铁芯不饱和且无剩磁，忽略一次绕组的电阻等。
文章用MATLAB仿真软件对变压器空载合闸的瞬变过程进行仿真分析，展示分析了其磁通、励磁涌流、谐波等物理量，对工程应用提供了便捷有效的手段。
1 三相变压器模型仿真1.1 模型及参数图1中部分元件参数以国电肇庆大旺电厂为例：电源额定电压UN=6.3kV，内部电抗电阻比设为7；水岛变压器型号为SCB10-1600/6.3，参数：SN=1600KV A，绕组联结方式为Dyn-11，额定电压为6.3/0.4 kV；增益模块K1=1/U1Nm，K2=2？仔f/U2Nm（其中U1Nm为一次侧电压的幅值）。
增益模块用于转换测量量为标幺值。
断路器有一个控制端接计时器，可控制断路器的分合闸时间，合闸时间0.1S，仿真时间2S。
水岛变主保护采用比率制动差动保护，采用二次谐波制动来躲过变压器空载合闸涌流，二次谐波制比为0.2。
变压器励磁涌流检测matalab

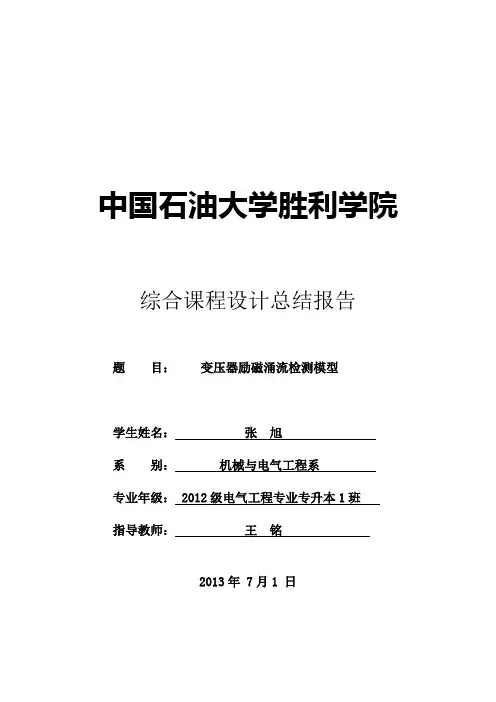

中国石油大学胜利学院综合课程设计总结报告题目：变压器励磁涌流检测模型学生姓名：张旭系别：机械与电气工程系专业年级： 2012级电气工程专业专升本1班指导教师：王铭2013年 7月1 日一、设计任务与要求1、培养学生文献检索的能力。
2、培养学生综合分析问题、发现问题和解决问题的能力。
3、培养学生运用知识的能力和工程设计的能力。
4、提高学生课程设计报告撰写水平。
设计要求：1、自主学习电力系统仿真软件matlab，提高自学能力；2、利用仿真软件搭建电气工程专业领域内相关知识点的仿真模型；3、对模型进行调试，提高自我解决问题能力；4、利用相关知识通过仿真后得到的波形或数据对仿真模型的正确性进行必要的验证二、方案设计与论证变压器是根据电磁感应原理制成的一种静止电器, 用于把低电压变成高电压或把高电压变成低电压, 是交流电输配系统中的重要电气设备。
变压器在轻载或者空载的情况下合闸通电的时候, 可能变压器的一次侧绕组中流过励磁涌流。
励磁涌流出现的原因是在变压器铁芯被拖入饱和区甚至是深度饱和区, 励磁涌流对变压器自身和对电网中的电能质量都有不利影响。
当变压器合闸时, 可能产生很大的电流。
当合上断路器给变压器充电时, 有时可以看到变压器电流表的指针摆得很大, 然后很快返回到正常的空载励磁电流值,这个冲击电流通常称之为励磁涌流。
变压器励磁电流的大小取决于励磁电感L的数值, 也就取决于变压器铁芯是否饱和, 正常运行和外部故障时变压器不会饱和, 励磁电流一般不会超过额定电流的2% ~ 5%。
励磁涌流的最大值可以达到额定电流的4~ 8 倍, 并与变压器的额定容量有关。
1 励磁涌流的特点(1) 涌流含有数值很大的高次谐波分量( 主要是二次和三次谐波) , 因此, 励磁涌流的变化曲线为尖顶波。
(2) 励磁涌流的衰减常数与铁芯的饱和程度有关。
饱和越深, 电抗越小, 衰减越快。
因此, 在开始瞬间衰减很快, 以后逐渐减慢, 经0. 5~ 1 s 后其值不超过( 0. 25~ 0. 5) In。
基于Matlab电力变压器励磁涌流的分析和仿真
基于Matlab电力变压器励磁涌流的分析和仿真
电力变压器励磁涌流分析和仿真是电力系统工程中的重要课题之一。
励磁涌流会导致变压器内部的电流波形畸变，进而引起变压器额定电流的超过。
因此，为了保证变压器的安全运行，必须对励磁涌流进行分析和仿真。
Matlab是一款强大的数学建模和仿真软件，适用于多种工程领域。
基于Matlab进行电力变压器励磁涌流的分析和仿真可以使用以下步骤：
1. 建立变压器模型：根据变压器的参数和拓扑结构，利用Matlab建立变压器的等效电路模型。
可以使用不同的模型，如双绕组模型或多绕組模型。
2. 电源模拟：为了模拟励磁源（如励磁变压器或励磁发电机）的输出，并将其连接到变压器模型的一侧，可以使用Matlab 的函数生成正弦波源。
3. 励磁特性模拟：通过在变压器模型中增加励磁特性模块，可以模拟变压器的磁导特性。
可以使用各种励磁特性模型，如线性励磁模型、饱和励磁模型或非线性励磁模型。
4. 动态仿真：将电源和励磁特性与变压器模型连接，并对整个系统进行动态仿真。
可以使用Matlab的ode45函数或Simulink仿真工具来求解变压器模型的动态方程。
5. 结果分析：根据仿真结果，分析励磁涌流的波形、振幅和频
谱。
可以使用Matlab的绘图功能来绘制变压器电流波形和频
谱图。
基于Matlab进行电力变压器励磁涌流的分析和仿真可以帮助
工程师深入了解励磁涌流的特性，并优化变压器的设计和运行参数。
此外，Matlab还提供了丰富的工具箱和函数，可以用
于更复杂的励磁涌流分析，如短路电流计算、降压启动分析等。

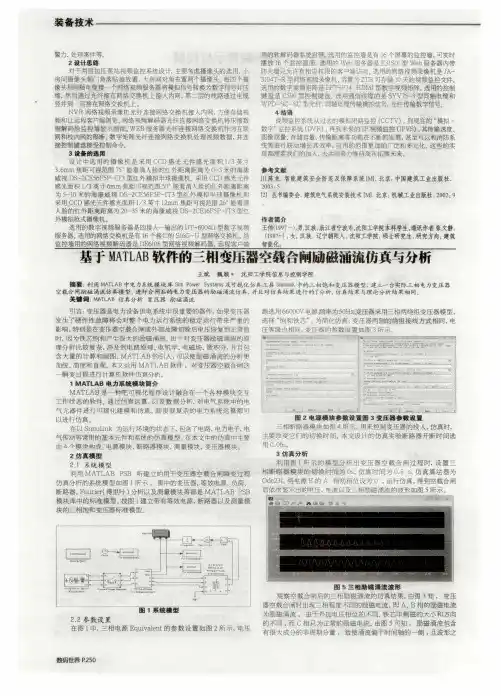

基于MATLAB软件的三相变压器空载合闸励磁涌流仿真与分析
ＮＶＲ 网络 视 频 录像内网，方 便存 储 视 频和 让 远程 客户 端浏 览 。网络 视频 解 码器 光纤 连 接 网络 交换 机 将压 缩 数 据解码给监控墙显示画面。ＷＥＢ服务器光纤连接网络 交换机作为互联
网和校内网的隔断。数字矩阵光纤连接网络交换机处理视频数据，并连 接控 制键 盘接 受 控制 命 令。
关薯 诩 ：ＭＡＴＬＡＢ 仿真 分析 变压 器 励磁 涌 流
引言：变压器是电力设备供 电系统中很重要的器件，如果变压器 发生了硬件性故 障将会对整个 电力运行系统的稳定 运行带来严重的 影 响 ，特 别 是 在 变 压 器空 载 合 闸 或 外 部 故 障 切 除 后 电压 恢 复 到 正常 值 时，因为铁芯饱和产生很大的励磁涌流 。由于 对变压器励磁涌流的原 理分析比较复杂 ，涉及到 电路原理 、电机学、电磁场、微积分，并且包 含 大 量 的 计 算 和 画 图 。Ｍ ＡＴＬＡＢ 的 引 入 ，可 以使 励 磁 涌 流 的 分 析 更 加统、简便和直观 。本文运用 ＭＡＴＬＡＢ软件 ，对变压器空载合闸这 一 瞬变过程进行计算机软件仿真分析
４结 语 视频监控系统 从过去的模拟闭路监控 （ＣＣＴＶ），到现在的 “模拟 一 数字”监控系统 （ＤＶＲ），再到未来的 ＩＰ视频监控 （ＩＰＶＳ）。其传输速度、 图像 质量 、存 储 容量 、传输 距 离等 功 能在 不断 的 发展 ，甚 至 可 以和 消 防 系 统 等进 行 联动 增 长 其 效率 ，应 用 的范 围 更加 的 广泛 和 多元化 。这些 的 实 现都需要我们的加入，去共同努力维持现在拓展未来。
参 考 文献 ［１】陈龙．智能建 筑安全防范及保障系统ｆＭ】．北京：中国建筑工业出版社．
２００３：５．
【２】丛书编委会．建筑电气系统安装技术【Ｍ１．北京：机械工业出版社．２００２：９
网和校内网的隔断。数字矩阵光纤连接网络交换机处理视频数据，并连 接控 制键 盘接 受 控制 命 令。
关薯 诩 ：ＭＡＴＬＡＢ 仿真 分析 变压 器 励磁 涌 流
引言：变压器是电力设备供 电系统中很重要的器件，如果变压器 发生了硬件性故 障将会对整个 电力运行系统的稳定 运行带来严重的 影 响 ，特 别 是 在 变 压 器空 载 合 闸 或 外 部 故 障 切 除 后 电压 恢 复 到 正常 值 时，因为铁芯饱和产生很大的励磁涌流 。由于 对变压器励磁涌流的原 理分析比较复杂 ，涉及到 电路原理 、电机学、电磁场、微积分，并且包 含 大 量 的 计 算 和 画 图 。Ｍ ＡＴＬＡＢ 的 引 入 ，可 以使 励 磁 涌 流 的 分 析 更 加统、简便和直观 。本文运用 ＭＡＴＬＡＢ软件 ，对变压器空载合闸这 一 瞬变过程进行计算机软件仿真分析
４结 语 视频监控系统 从过去的模拟闭路监控 （ＣＣＴＶ），到现在的 “模拟 一 数字”监控系统 （ＤＶＲ），再到未来的 ＩＰ视频监控 （ＩＰＶＳ）。其传输速度、 图像 质量 、存 储 容量 、传输 距 离等 功 能在 不断 的 发展 ，甚 至 可 以和 消 防 系 统 等进 行 联动 增 长 其 效率 ，应 用 的范 围 更加 的 广泛 和 多元化 。这些 的 实 现都需要我们的加入，去共同努力维持现在拓展未来。
参 考 文献 ［１】陈龙．智能建 筑安全防范及保障系统ｆＭ】．北京：中国建筑工业出版社．
２００３：５．
【２】丛书编委会．建筑电气系统安装技术【Ｍ１．北京：机械工业出版社．２００２：９
基于MATLAB的励磁控制系统仿真分析
基于MATLAB的励磁控制系统仿真分析摘要：近些年来,电力系统发展迅速,基本形成了高电压、大机组、超远距离输送的模式。
因此,保证电力系统的安全、稳定、高效运行成为了研究的热点与难点。
同步发电机励磁控制系统是同步发电机控制系统的核心。
经过长年的研究证明,实现对同步发电机励磁的合理有效控制,是实现电力系统稳定运行要求的最快捷、最有效、最廉价的方法。
同步发电机的励磁系统一般由励磁功率单元和励磁调节器两个部分组成。
本文从同步发电机励磁控制系统原理入手，在深入学习PID控制与模糊控制理论之后，将两者结合起来，提出了基于模糊PID同步发电机励磁控制策略，并对其进行了基于MATLAB的励磁控制系统仿真分析。
关键字：同步发电机；励磁控制系统；MATLAB建模；PID控制；模糊控制1发电机励磁系统的作用维持发电机或其他控制点(例如发电厂高压侧母线)的电压在给定水平维持电压水平是励磁控制系统的主要的任务，有以下 3 个主要原因：第一，保证电力系统运行设备的安全。
电力系统中的运行设备都有其额定运行电压和高运行电压。
保持发电机端电压在容许水平上，是保证发电机及电力系统设备安全运行的基本条件之一，这就要求发电机励磁系统不但能够在静态下，而且能在大扰动后的稳态下保证发电机电压在给定的容许水平上。
发电机运行规程规定，大型同步发电机运行电压不得高于额定值的 110％。
第二，保证发电机运行的经济性。
发电机在额定值附近运行是经济的。
如果发电机电压下降，则输出相同的功率所需的定子电流将增加，从而使损耗增加。
规程规定大型发电机运行电压不得低于额定值的 90％；当发电机电压低于 95％时，发电机应限负荷运行。
其他电力设备也有此问题。
第三，提高维持发电机电压能力的要求和提高电力系统稳定的要求在许多方面是一致的。
励磁控制系统对静态稳定、动态稳定和暂态稳定的改善，都有显著的作用，而且是为简单、经济而有效的措施。
2同步发电机励磁系统建模2.1 发电机模型和励磁系统同步发电机是电力系统中物理过程最复杂的的元件，既有机械运动过程又有电磁暂态过程，并且包含变量众多。
变压器励磁涌流和绕组故障的仿真分析
变压器励磁涌流和绕组故障的仿真分析随着世界经济不断快速的发展，电已经成为了人类社会正常运转必不可少的商品。
而在电能传输的过程中，变压器是其不可缺少的电力元件。
变压器的研究方面很多，在本篇论文中介绍了电力变压器的国内外研究史以及电力变压器的各种故障，变压器产生的不平衡电流。
重点讲述由变压器铁芯饱和引起的励磁涌流和变压器绕组内部故障.利用MATLAB/Simulink来进行变压器空载合闸时励磁涌流和变压器绕组内部故障的仿真，从得到的波形图和数据来进行分析变压器的励磁涌流和绕组故障。
通过表面现象研究其内在机理，并提出解决问题的方法为以后电力变压器在这些方面的研究奠定一个基础。
目录引言 (2)1关于变压器的励磁涌流和绕组短路 (2)1.1 课题研究的背景与意义 (4)1.2 国内外关于课题的研究现状 (5)1.3 在MATLAB、Simulink平台上建模的步骤 (5)2 变压器空载合闸时励磁涌流的仿真 (7)2.1 变压器励磁涌流仿真分析 (7)2.2双侧电源双绕组变压器 (8)2.2.1 分析影响励磁涌流大小的因素 (8)2.3 建立仿真模型并分析得到的波形图 (13)2.4 故障电流波形图特征分析 (17)2.5 励磁涌流对变压器纵差保护的影响和解决方法 (19)2.5.1 抑制励磁涌流的方法 (20)2.5.2 差动保护的优化方法 (20)3 变压器绕组故障的仿真分析 (22)3.1 变压器绕组故障原因分析 (22)3.2 变压器绕组内部故障模型的建立 (23)3.2.1 变压器保护区内，外故障时的比率制动模型的建立 (23)3.3 设置参数并对波形图进行分析 (25)3.4 变压器绕组故障的防范措施及建议 (28)4 结论 (30)引言在近几年中，随着社会经济的不断提升以及各大工矿企业用电量的不断加大。
大批的容量大，电压高的变压器被制造，与此同时电网的电力系统规模不断扩大。
而与变压器快速发展相形见绌的是变压器继电保护的发展却相对来说是非常靠后的，变压器的继电器保护在需要动作时不发生动作或者是该动作时它又不动作，这就造成了变压器出现故障时，保护的可靠性较低。
基于MATLAB的变压器励磁涌流抑制控制研究
基于MATLAB的变压器励磁涌流抑制控制研究随着电力系统的发展，变压器作为电能转换和输送的核心设备，其在电力系统的运行中发挥着重要的作用。
然而，变压器在开关过程中会产生励磁涌流，给电力系统的稳定性和安全性带来了一定的困扰。
因此，研究变压器励磁涌流抑制控制策略显得十分重要。
变压器励磁涌流主要由变压器的励磁电感模式引起，当变压器在连接或断开电源的过程中，变压器绕组上的电流瞬间发生变化，导致变压器励磁电感模式的变化，从而引起励磁涌流。
励磁涌流会引起系统电压的波动，可能导致其他设备的故障甚至损坏。
因此，如何有效地抑制励磁涌流成为了研究的重点。
目前，针对变压器励磁涌流的抑制控制策略主要包括两种：被动式控制和主动式控制。
被动式控制主要是通过在变压器绕组上串联无源电阻或反嵌抗来抵消涌流。
然而，被动式控制注定只能满足固定进制的条件下抑制涌流，对于变压器的励磁涌流应对能力较弱。
相比之下，主动式控制则更具有灵活性和适应性，可以针对不同的工况条件进行精细控制。
首先，需要建立变压器励磁涌流的模型。
根据变压器等效电路模型，可以建立变压器在开关过程中的动态方程，考虑变压器的磁滞特性和饱和特性对励磁电感的影响。
通过对模型的建立，可以研究励磁涌流的起源和变化规律。
其次，需要设计励磁涌流抑制控制策略。
针对变压器励磁涌流问题，可以采用多种控制策略。
例如，可以设计改进的PID控制策略，利用MATLAB的控制系统工具箱进行系统建模和控制器参数调整，以实现对励磁涌流的抑制。
同时，还可以借助模糊控制、神经网络控制等新型控制模式，提高抑制效果并降低系统响应时间。
另外，可以通过MATLAB进行仿真实验，验证所设计的抑制控制策略的有效性和鲁棒性。
使用MATLAB的Simulink工具箱，可以搭建变压器励磁涌流的仿真模型，模拟实际工况条件下的励磁涌流抑制效果。
通过仿真实验，可以评估控制策略的性能，并进行参数优化和调整。
最后，可以通过实际测试验证所提出的变压器励磁涌流抑制控制策略的有效性。
基于MATLAB的三相变压器励磁涌流仿真分析
图 3 三相励磁涌流波形
图 4 空载合闸 0. 1~ 0. 3s 发生短路时的励磁涌流波形
图 5 正常 运行 4. 1~ 4 . 3s发生短路时的 A 相电流波形
图 6 正常运 行 4. 1~ 4 . 3 s发生短路时的 A 相短路电流波形
通过 PSB 中 Powergu i模块中的 FFT Ana ly sis对变压器空载合闸时 A 相励磁涌流波形进行傅立叶变 换 ( FFT )分析, 仿真结果如图 7 所示。 对变压器各种运行情况下的电流波形进行 FFT 分析, 得到变压器各相电流中各谐波所占的比例数 据如表 1、 2 、 3 所示。 62
0 引言 当变压器空载合闸或外部故障切除后电压恢复时, 由于铁芯饱和会产生很大的励磁涌流, 在最不利 的情形下, 可达到正常励磁电流的上百倍 , 或者说可达到变压器额定电流的 5~ 7 倍。这一大大超过正 常励磁电流的空载合闸电流称为励磁涌流。 励磁涌流的大小和衰减时间与外加电压的相位、 铁芯中剩磁的大小和方向、 电源容量的大小、 回路 的阻抗、 变压器容量的大小和铁芯饱和程度、 铁芯的剩磁以及合闸时的相角等因素有关 。同时, 在变 压器空载合闸这一瞬变过程中 , 电流、 电压的波形也会发生畸变, 产生谐波; 在一定的条件下, 还可能会 引起电力系统谐振, 产生过电压。 本文利用 MATLAB 软件 , 在变压器各种运行情况下进行计算机仿真, 并对所产生励磁涌流的特点 进行分析。 1 MATLAB /PSB 简介 MATLAB 是 M athwo rk 公司推出的一套高效率的数值计算和可视化软件, 适用于多种学科的大型仿
图 2 三 相变压器短路故障模型
3 仿真结果及分析 3 . 1 仿真结果 仿真采用可变步长连续算法中的 ode15s数字积分方式, 仿真时间为 0 . 5s, 仿真参数参考文献 [ 4]。 61

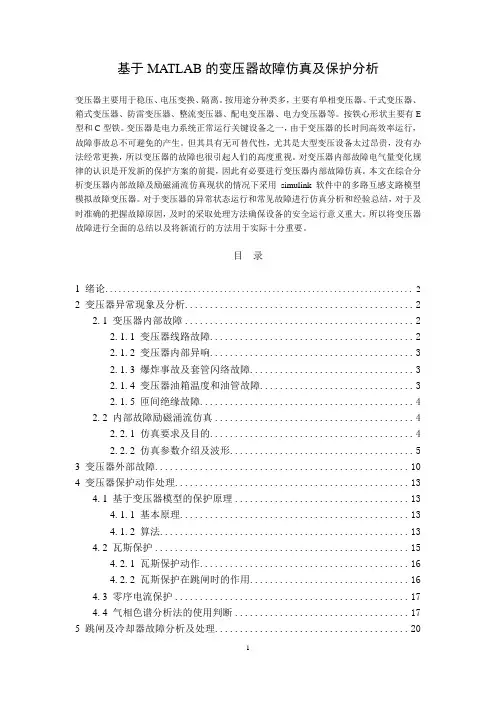

基于MATLAB的变压器故障仿真及保护分析
