AD8130差分转单端放大器模块
- 格式：pdf
- 大小：244.96 KB
- 文档页数：2
下载文档原格式
合集下载
差分放大器AD813x常见问题解答
差分放大器AD813x常见问题解答问题：如何计算差分放大器电路的增益，如何分析差分放大器电路？答案：如图所示，差分放大电路分析的基本原则与普通运算放大器中虚断虚短原则相同，同时还具有其特有的分析原则：差分放大器电路分析图1．同向反向输入端的电流为零，即虚断原则。
2．同向反相输入端的电压相同，即虚短原则。
3．输出的差分信号幅度相同，相位相差180度，以Vocm共模电压为中心对称。
4．依照上述三个原则，差分信号的增益为Gain＝R F/R G。
问题：为什么电路的输出不正确？答案：对于差分放大器的应用来讲，要得到正确的输出，必须要注意以下几点：1．输出信号的摆幅必须在数据手册指定的范围内。
以AD8137为例，在单电源5V的情况下，V out-与V out+都必须在450mV～4.55V之内（见下表）2．输入端信号的范围必须在数据手册指定的范围之内。
以AD8137为例，在单电源5V的情况下，+IN与-IN的电压必须在1～4V之内。
（见下表）数据手册单电源5V供电的芯片指标在你的电路中，一定要先进行分析计算，检查输出端电压和输入端共模信号的范围是否在数据手册指定范围之内（请注意电源电压的条件）。
对于单电源供电的情况，更容易出现问题。
下面我们以AD8137举例说明怎样判断电路是否能够正常工作？AD8137双电源供电放大电路如图，这是AD8137在+/-5V电源供电情况下的一个放大电路。
输入是一个8Vpp的信号。
按照虚短、虚断的原则，根据2.1的分析，差分信号增益是1，即，差分输出每一端的摆幅都是+/-2V，但相位相差180度。
由于Vocm加入了2.5V的共模电压，因此得到Voutp和Voutn的电压为2.5V+/-2.0 V和2.5V-/+2.0V，即0.5V～4.5V的范围内。
这个信号范围符合数据手册+/-5V电源供电情况下的指标（－4.55V~+4.55V）。
然后我们计算输入端的共模电压，按照虚短、虚断的原则，Vinn的电压是Voutp在两个1K ohm电阻上面的中点分压，即得到如图红色所示的共模电压为Vinn=1.25V+/-1.0V，即0.25V~2.25V，这也符合+/-5V供电下数据手册对输入共模电压的要求（－4V～＋4V）。
利用低失真差分ADC驱动器AD8138和 5 mSpS、12位SAR型ADC AD7356实现单端转差分转换
利用低失真差分ADC驱动器AD8138和 5 mSpS、12位SAR型ADC AD7356实现单端转差分转换本电路可对5 MSPS、12位SAR型ADC AD7356的输入信号进行单端转差分转换。
该电路能够提供充足的建立时间和低阻抗，从而确保AD7356实现最高性能。
对AD7356进行差分驱动的理想方法是采用AD8138之类的差分放大器。
该器件可以用作单端转差分放大器或差分转差分放大器。
AD8138还能提供共模电平转换。
欲查看本电路笔记，请访问:/zh/CN-0041。
缓冲器增强时钟完整性，帮助高性能、高速ADC实现额定性能设计人员借助高性能、高速模数转换器(ADC)，使系统具备高速度、高精度和高分辨率优势。
选择ADC的主要标准之一是信噪比(SNR)。
辅助设计要素会影响转换器的性能，其中一项重要考虑因素是时钟完整性。
ADC输入时钟的抖动会降低信噪比性能，因此让整个系统时钟树保持良好的低噪声、低抖动时钟信号，的确是个大难题。
解决方案ADI公司拥有种类丰富的时钟缓冲器，旨在帮助设计人员应对时钟完整性挑战。
将时钟缓冲器插在转换器与系统时钟树之间，LVPECL扇出缓冲器可轻松实现75 fs级的抖动性能，并且偏斜极低，约为9 ps。
这些缓冲器IC还能提供多达 12通道的低抖动时钟扇出，并且可以使受PCB上的长走线影响而变得平缓的时钟信号边沿陡峭起来。
用于数据转换器的理想时钟信号不仅应具有低相位噪声和低抖动特性，而且要有非常陡峭的上升沿和下降沿。
如果只有一两个转换器需要非常陡峭的边沿，将时钟缓冲器ADCLK905、ADCLK907、 ADCLK914 和ADCLK925 紧挨着转换器，便可提供极快的边沿，且对时钟信号噪声的影响极小。
除了提供陡峭的边沿外，ADCLK914等器件还能提供高差分电压摆幅，可起到限制ADC耦合噪声的作用。
ADI公司可提供从1路输出到12路输出、采用不同逻辑系列的各种低抖动时钟缓冲器产品，以满足高性能、高速ADC 的时钟要求。

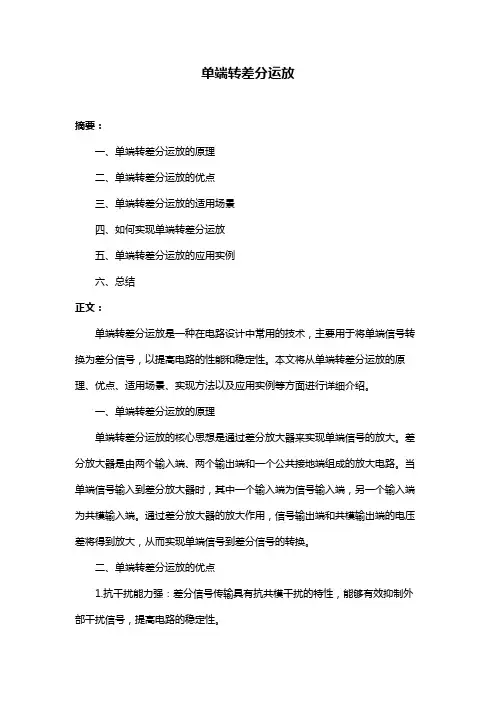

单端转差分运放
单端转差分运放摘要：一、单端转差分运放的原理二、单端转差分运放的优点三、单端转差分运放的适用场景四、如何实现单端转差分运放五、单端转差分运放的应用实例六、总结正文：单端转差分运放是一种在电路设计中常用的技术，主要用于将单端信号转换为差分信号，以提高电路的性能和稳定性。
本文将从单端转差分运放的原理、优点、适用场景、实现方法以及应用实例等方面进行详细介绍。
一、单端转差分运放的原理单端转差分运放的核心思想是通过差分放大器来实现单端信号的放大。
差分放大器是由两个输入端、两个输出端和一个公共接地端组成的放大电路。
当单端信号输入到差分放大器时，其中一个输入端为信号输入端，另一个输入端为共模输入端。
通过差分放大器的放大作用，信号输出端和共模输出端的电压差将得到放大，从而实现单端信号到差分信号的转换。
二、单端转差分运放的优点1.抗干扰能力强：差分信号传输具有抗共模干扰的特性，能够有效抑制外部干扰信号，提高电路的稳定性。
2.放大倍数可调：通过调整差分放大器的放大倍数，可以实现对单端信号的不同程度放大，满足不同应用场景的需求。
3.电路简单：单端转差分运放电路相比其他放大电路，具有较简单的结构，易于实现和调试。
三、单端转差分运放的适用场景1.模拟信号处理：在模拟信号处理领域，单端转差分运放可以用于放大和处理差分信号，提高信号传输质量和系统稳定性。
2.高速数据传输：在高速数据传输系统中，单端转差分运放可以有效抑制共模干扰，保证数据传输的准确性。
3.传感器信号处理：对于传感器输出的微弱信号，单端转差分运放可以将信号放大，提高传感器的灵敏度和精度。
四、如何实现单端转差分运放1.选择合适的差分放大器：根据电路需求，选择合适的差分放大器芯片，如OP07、INA114等。
2.搭建电路：根据差分放大器的datasheet 中的电路原理图，搭建单端转差分运放电路。
3.调试与优化：通过调整电阻、电容等元器件的参数，实现电路的调试和优化。
常用单端到差分转换电路
常⽤单端到差分转换电路1、可采⽤AD8138来实现单端到差分的转换电路采⽤的是AD公司的AD8138，该放⼤器具有较宽的模拟带宽(320MHz，⼀3dB，增益1)，⽽且可以实现将单端输⼊变成差分输出的功能。
此项功能在现代⾼速模数变换电路中⾮常有⽤，因为⼏乎所有的⾼速A／D芯⽚都要求模拟信号为差分输⼊，虽然部分芯⽚的⼿册中提到对于单端输⼊信号也可使⽤，但这样⼀来会使A／D转换结果的⼆次谐波增⼤，降低信噪⽐(SNR)。
AD8138很好的解决了这个问题，⽤户可以很容易的将单端信号转换成差分输出⽽不必使⽤变压器，并且它的输⼊阻抗⾼达6MQ，可以直接与输⼊信号相连⽽省略隔离放⼤器，⼤⼤精简了电路结构。
相对于运算放⼤器，AD8138在差分信号处理⽅⾯取得了重⼤进步。
AD8138可以⽤作单端⾄差分放⼤器或差分⾄差分放⼤器。
它像运算放⼤器⼀样易于使⽤，并且⼤⼤简化了差分信号放⼤与驱动。
该器件采⽤ADI公司的专有XFCB双极性⼯艺制造，-3 dB带宽为320 MHz，提供差分信号，谐波失真在现有差分放⼤器中最低。
AD8138具有独特的内部反馈特性，可以提供输出增益和相位匹配平衡，从⽽抑制偶数阶谐波。
其典型应⽤电路接法如下图所⽰：2、采⽤AD8042实现⼀⽚AD8042（内部为两个运放）即可实现单端到差分电路的转换，其参数详见datasheet，具体接法见下图：⾼速 DAC，⽐如模拟器件(Analog Devices)公司的 AD9776/78/79 TxDAC 系列，能提供差分输出，但对于低端交流电应⽤或⾼精度电平设置应⽤，配备差分转换电路的单端电流输出 DAC 提供了⼀种新颖的⽅法来⽣成差分波形控制功能。
图 1 中的基本电路组合了电流输出 DAC（即 IC1，如 8 位AD5424 DAC）和⼀个单端⾄差分运算放⼤级IC2、IC3A、IC3B——来产⽣要求的输出。
对于双电源应⽤，可选择 DAC 的单极⼯作模式来达到 DAC 的最优性能。
差分转单端电路计算
差分转单端电路计算标题：差分转单端电路计算引言概述：差分转单端电路是一种常见的电路设计技术，用于将差分信号转换为单端信号。
在电子工程领域中，差分信号常用于抗干扰、提高信噪比等方面。
本文将介绍差分转单端电路的计算方法及其重要性。
正文内容：1. 差分信号与单端信号的区别1.1 差分信号的定义和特点1.2 单端信号的定义和特点1.3 差分信号与单端信号的关系2. 差分转单端电路的基本原理2.1 差分放大器的工作原理2.2 差分转单端电路的作用和应用领域2.3 差分转单端电路的设计要求3. 差分转单端电路的计算方法3.1 差分放大器的增益计算3.2 差分转单端电路的共模抑制比计算3.3 差分转单端电路的输出电平计算3.4 差分转单端电路的输入阻抗计算3.5 差分转单端电路的输出阻抗计算4. 差分转单端电路的优化方法4.1 选择合适的差分放大器4.2 优化差分转单端电路的电源供应4.3 降低差分转单端电路的噪声4.4 提高差分转单端电路的带宽4.5 提高差分转单端电路的线性度5. 差分转单端电路的重要性及应用案例5.1 差分转单端电路在通信系统中的应用5.2 差分转单端电路在音频处理中的应用5.3 差分转单端电路在传感器接口中的应用总结：差分转单端电路是一种重要的电路设计技术，它能够将差分信号转换为单端信号，提高信号的质量和可靠性。
本文介绍了差分转单端电路的基本原理、计算方法和优化方法，并举例说明了其在通信系统、音频处理和传感器接口等领域的应用。
在实际应用中，我们应根据具体需求和设计要求，选择合适的差分放大器和优化方法，以实现更好的差分转单端电路设计效果。

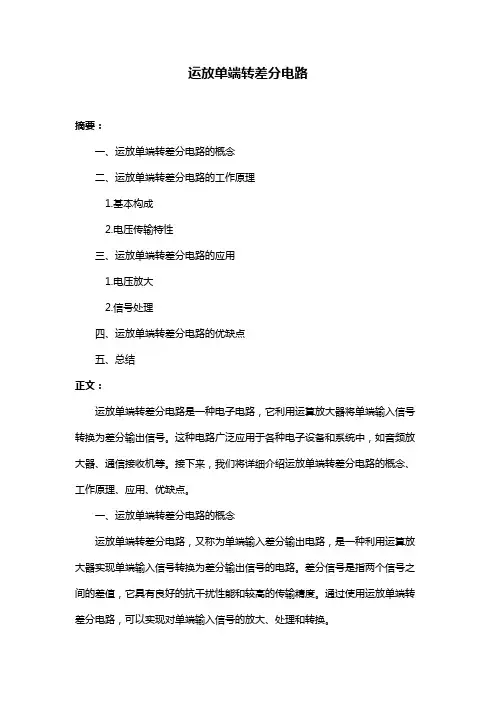

运放单端转差分电路
运放单端转差分电路摘要：一、运放单端转差分电路的概念二、运放单端转差分电路的工作原理1.基本构成2.电压传输特性三、运放单端转差分电路的应用1.电压放大2.信号处理四、运放单端转差分电路的优缺点五、总结正文：运放单端转差分电路是一种电子电路，它利用运算放大器将单端输入信号转换为差分输出信号。
这种电路广泛应用于各种电子设备和系统中，如音频放大器、通信接收机等。
接下来，我们将详细介绍运放单端转差分电路的概念、工作原理、应用、优缺点。
一、运放单端转差分电路的概念运放单端转差分电路，又称为单端输入差分输出电路，是一种利用运算放大器实现单端输入信号转换为差分输出信号的电路。
差分信号是指两个信号之间的差值，它具有良好的抗干扰性能和较高的传输精度。
通过使用运放单端转差分电路，可以实现对单端输入信号的放大、处理和转换。
二、运放单端转差分电路的工作原理运放单端转差分电路主要由运算放大器、输入电阻、反馈电阻等组成。
其工作原理如下：1.基本构成运放单端转差分电路主要包括两个输入端、两个输出端和一个反馈端。
其中，非反相输入端（NON-INVERTING INPUT，简称N.I.）连接输入信号，反相输入端（INVERTING INPUT，简称I.I.）连接输入信号的相反极性。
输出端分为差分输出端（DIFFERENTIAL OUTPUT，简称D.O.）和单端输出端（SINGLE-ENDED OUTPUT，简称S.E.O.）。
反馈端连接到运算放大器的输出端，以形成负反馈回路。
2.电压传输特性运放单端转差分电路的电压传输特性是指运算放大器在差分输出端产生的电压与输入信号之间的数学关系。
根据运算放大器的开环增益和反馈电阻的值，可以计算出差分输出端的电压。
通常情况下，差分输出端的电压是输入信号的放大倍数，即：Vout = A * (Vn - Vi)其中，Vout 表示差分输出端的电压，Vn 表示非反相输入端的电压，Vi 表示反相输入端的电压，A 表示运算放大器的开环增益。
AD8138_cn
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. l: 781.329.4700 Fax: 781.461.3113 ©2006 Analog Devices, Inc. All rights reserved.

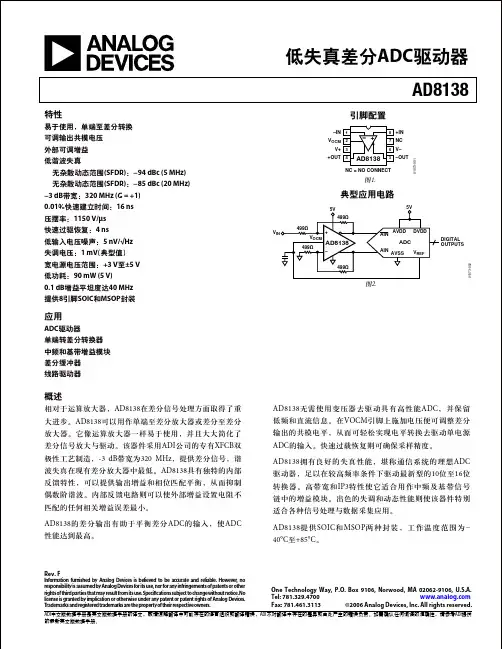

低失真差分ADC驱动器 AD8138
特性
易于使用，单端至差分转换 可调输出共模电压 外部可调增益 低谐波失真 无杂散动态范围(SFDR)：−94 dBc (5 MHz) 无杂散动态范围(SFDR)：−85 dBc (20 MHz) −3 dB带宽：320 MHz (G = +1) 0.01%快速建立时间：16 ns 压摆率：1150 V/μs 快速过驱恢复：4 ns 低输入电压噪声：5 nV/√Hz 失调电压：1 mV(典型值) 宽电源电压范围：+3 V至±5 V 低功耗：90 mW (5 V) 0.1 dB增益平坦度达40 MHz 提供8引脚SOIC和MSOP封装
Rev. F
Information furnished by Analog Devices is believed to be accurate and reliable. However, no responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other rights of third parties that may result from its use. Speci cations subject to change without notice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. Trademarks and registered trademarks are the property of their respective owners.

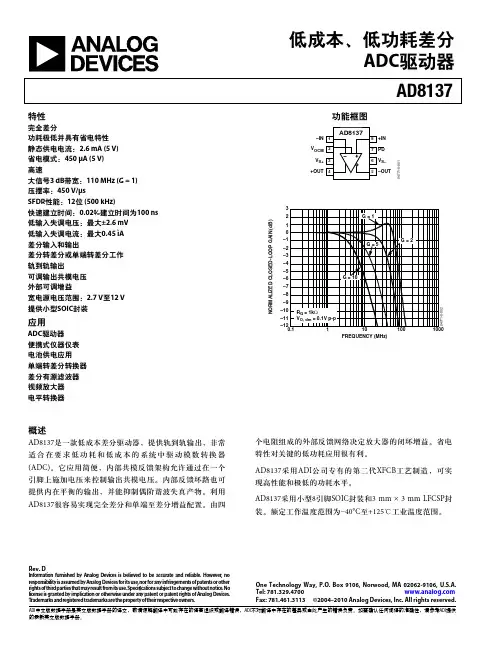

AD8137中文数据手册
2005年7月—修订版A至修订版B 更改订购指南 ................................................................................ 24
2004年8月—修订版0至修订版A 增加8引脚LFCSP ................................................................... 通篇 更改布局 .................................................................................... 通篇
更改产品标题和图1 ....................................................................... 1 更改技术规格 ................................................................................. 3 更改绝对最大额定值 ................................................................... 6 更改图4和图5 .................................................................................. 7 增加图6、图20、图23、图35、图48、图58；重新排序 ................. 7 更改图32 ......................................................................................... 12 更改图40 ......................................................................................... 13 更改图55 ......................................................................................... 16 更改表7和图63 .............................................................................. 18 更改等式19 .................................................................................... 19 更改图64和图65 ............................................................................ 20 更改图66 ......................................................................................... 22 增加“驱动性能超过12位的ADC”部分 .................................... 22 更改订购指南 ............................................................................... 24 更新外形尺寸 ................................................................................ 24
2004年8月—修订版0至修订版A 增加8引脚LFCSP ................................................................... 通篇 更改布局 .................................................................................... 通篇
更改产品标题和图1 ....................................................................... 1 更改技术规格 ................................................................................. 3 更改绝对最大额定值 ................................................................... 6 更改图4和图5 .................................................................................. 7 增加图6、图20、图23、图35、图48、图58；重新排序 ................. 7 更改图32 ......................................................................................... 12 更改图40 ......................................................................................... 13 更改图55 ......................................................................................... 16 更改表7和图63 .............................................................................. 18 更改等式19 .................................................................................... 19 更改图64和图65 ............................................................................ 20 更改图66 ......................................................................................... 22 增加“驱动性能超过12位的ADC”部分 .................................... 22 更改订购指南 ............................................................................... 24 更新外形尺寸 ................................................................................ 24

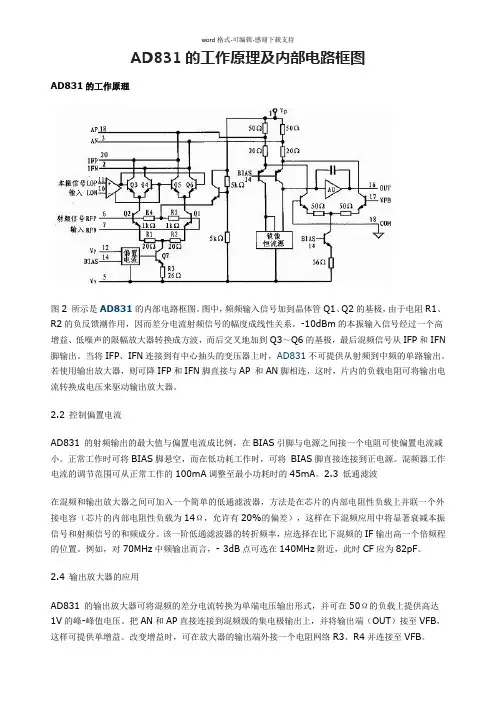

AD831的工作原理及内部电路框图
AD831的工作原理及内部电路框图AD831的工作原理图2 所示是AD831的内部电路框图。
图中，频频输入信号加到晶体管Q1、Q2的基极，由于电阻R1、R2的负反馈潮作用，因而差分电流射频信号的幅度成线性关系。
-10dBm的本振输入信号经过一个高增益、低噪声的限幅放大器转换成方波，而后交叉地加到Q3～Q6的基极，最后混频信号从IFP和IFN 脚输出。
当将IFP、IFN连接到有中心抽头的变压器上时，AD831不可提供从射频到中频的单路输出。
若使用输出放大器，则可降IFP和IFN脚直接与AP 和AN脚相连，这时，片内的负载电阻可将输出电流转换成电压来驱动输出放大器。
2.2 控制偏置电流AD831 的射频输出的最大值与偏置电流成比例，在BIAS引脚与电源之间接一个电阻可使偏置电流减小。
正常工作时可将BIAS脚悬空，而在低功耗工作时，可将BIAS脚直接连接到正电源。
混频器工作电流的调节范围可从正常工作的100mA调整至最小功耗时的45mA。
2.3 低通滤波在混频和输出放大器之间可加入一个简单的低通滤波器，方法是在芯片的内部电阻性负载上并联一个外接电容（芯片的内部电阻性负载为14Ω，允许有20%的偏差），这样在下混频应用中将显著衰减本振信号和射频信号的和频成分。
该一阶低通滤波器的转折频率，应选择在比下混频的IF输出高一个倍频程的位置。
例如，对70MHz中频输出而言，- 3dB点可选在140MHz附近，此时CF应为82pF。
2.4 输出放大器的应用AD831 的输出放大器可将混频的差分电流转换为单端电压输出形式，并可在50Ω的负载上提供高达1V的峰-峰值电压。
把AN和AP直接连接到混频级的集电极输出上，并将输出端（OUT）接至VFB，这样可提供单增益。
改变增益时，可在放大器的输出端外接一个电阻网络R3、R4并连接至VFB。
3 在频踪式雷达本振中的应用图3是基于直接数字频率合成技术（DDS）的某频踪式雷达的本振组成框图。

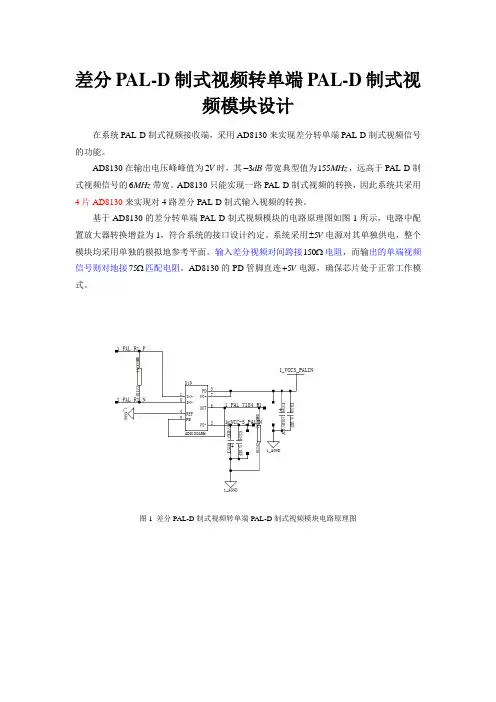

差分PAL-D制式视频转单端PAL-D制式视频模块设计-EEFocus
差分PAL-D制式视频转单端PAL-D制式视
频模块设计
在系统PAL-D制式视频接收端，采用AD8130来实现差分转单端PAL-D制式视频信号的功能。
AD8130在输出电压峰峰值为2V时，其3dB
-带宽典型值为155MHz，远高于PAL-D制式视频信号的6MHz带宽。
AD8130只能实现一路PAL-D制式视频的转换，因此系统共采用4片AD8130来实现对4路差分PAL-D制式输入视频的转换。
基于AD8130的差分转单端PAL-D制式视频模块的电路原理图如图1所示，电路中配置放大器转换增益为1，符合系统的接口设计约定。
系统采用5V
±电源对其单独供电，整个模块均采用单独的模拟地参考平面。
输入差分视频对间跨接150Ω电阻，而输出的单端视频信号则对地接75Ω匹配电阻。
AD8130的PD管脚直连5V
+电源，确保芯片处于正常工作模式。
图1 差分PAL-D制式视频转单端PAL-D制式视频模块电路原理图。
高速差分ADC驱动放大器AD8137及其应用.
高速差分ADC驱动放大器AD8137及其应用1 引言在混合信号系统中，数据采集部分的速度对系统的效率至关重要，因此就要求有高速的模数转换器和与之配套的驱动器。
AD8137是ADI公司最近推出的一种带有轨－轨输出的低成本全差分高速放大器，它具有低噪声、低失真和宽动态范围，用于驱动12位ADC，适合于要求低成本和低功耗的系统。
AD8137采用ADI公司新一代的XFCB双极型工艺制造，其内部具有共模反馈结构，使之可以通过施加于一个管脚上的电压来控制其输出的共模电压。
它内部的反馈环能实现平衡输出，同时还可以抑制偶次谐波失真。
利用AD8137很容易实现全差分和单端－差分结构，在典型连接下，四个电阻组成的外部反馈网络决定了放大器的闭环增益，使其具有极大的灵活性。
2 AD8137简介2.1 特点AD8137有以下几大特点：全差分；外部增益可调；输出共模电压可调整；低输入偏移电压和电流；110MHz大信号带宽，450V/μs转换速率体现其高速性能；轨－轨输出；供电电压低且有掉电特性；电流小，5V供电时静态电流仅2.6mA，掉电模式时为450μA；有全差分和单端－差分两种工作方式；电源电压工作范围可达3~12V。
2.2 引脚说明图1是AD8137的8脚SOIC封装图，表1是其管脚功能描述。
图1 8脚SOIC封装表1：管脚功能描述2.3 器件工作原理AD8137是一个低功率、低成本、全差分电压反馈放大器，它具有轨－轨输出，含内部共模参考电压的共模电路，以及偏置关断电路，其原理框图如图2所示。
从图中可见，输入跨导部分是一个H桥，它的输出电流镜像到高阻结点CP和CN。
输出部分是传统的H桥驱动电路，带有普通的发射装置驱动结点+OUT和－OUT。
AD8137采用两个反馈环来分别控制差模和共模反馈。
它的差模增益由外部电阻决定，这与传统放大器一样，而输出共模电压由一个受外部V OCM输入控制的内部反馈环决定。
这样的结构使得可以很容易地任意设定输出的共模电压，而不影响放大器的差模增益。
AD8138中文版应用手册
+5V 499⍀ VIN 499⍀ VOCM 499⍀ + AIN AIN 499⍀ AVDD DVDD DIGITAL OUTPUTS VREF +5V
AD8138
–
ADC
AVSS
AD8138 is a major advancement over op amps for differential signal processing. The AD8138 can be used as a single-endedto-differential amplifier or as a differential-to-differential amplifier. The AD8138 is as easy to use as an op amp, and greatly simplifies differential signal amplification and driving. Manufactured on ADI’s proprietary XFCB bipolar process, the AD8138 has a –3 dB bandwidth of 320 MHz and delivers a differential signal with the lowest harmonic distortion available in a differential amplifier. The AD8138 has a unique internal feedback feature that provides output gain and phase matching that are balanced, suppressing even order harmonics. The internal feedback circuit also minimizes any gain error that would be associated with the mismatches in the external gain setting resistors. The AD8138’s differential output helps balance the input-todifferential ADCs, maximizing the performance of the ADC. The AD8138 eliminates the need for a transformer with high
AD8138
–
ADC
AVSS
AD8138 is a major advancement over op amps for differential signal processing. The AD8138 can be used as a single-endedto-differential amplifier or as a differential-to-differential amplifier. The AD8138 is as easy to use as an op amp, and greatly simplifies differential signal amplification and driving. Manufactured on ADI’s proprietary XFCB bipolar process, the AD8138 has a –3 dB bandwidth of 320 MHz and delivers a differential signal with the lowest harmonic distortion available in a differential amplifier. The AD8138 has a unique internal feedback feature that provides output gain and phase matching that are balanced, suppressing even order harmonics. The internal feedback circuit also minimizes any gain error that would be associated with the mismatches in the external gain setting resistors. The AD8138’s differential output helps balance the input-todifferential ADCs, maximizing the performance of the ADC. The AD8138 eliminates the need for a transformer with high
AD8137、AD8138、AD8139简介
AD8137 、AD8138、AD8139简介1、AD8138高性能高速320MHz差分放大器,采用XFCB双极工艺,容易用作单端到差分放大器的转换,从而简化差分信号放大和驱动,-3dB带宽320MHz,可调整共模输出电压,外部调整增益和低的谐波失真(在5MHz和800欧姆负载时二次为-94dBc,三次为-114dBc),它的差分输出帮助平衡输入到差分ADC,最大化ADC的性能和不需要变压器,从而保留了低频和DC信息,到0.01%的建立时间为16ns，转换速率为1150V/us，过驱动的恢复时间为4ns，输入电压噪音5nV/√Hz,失调电压为1mV,工作电压从3V到±5V，5V时的功耗为90mW,8引脚SOIC和MSOP封装,工作温度-40度到85度C,可用在ADC驱动器,单端到差分转换器,IF和基带增益区块,差分缓冲器和线路驱动器。
2、AD8139和AD8137满足驱动12 bit ~18 bit ADC 的性能要求美国模拟器件公司（Analog Devices, Inc., 简称ADI）最新推出的全差分高速放大器具有业界最好的低噪声、低失真和宽动态范围，是用于驱动高速模数转换器（ADC）的理想产品。
ADI公司扩展差分放大器产品种类的最新成员是AD8139 和 AD8137。
它们专为满足驱动12 bit ~18 bit ADC的性能要求而设计，12 bit ~18 bit ADC是宽带仪器仪表、通信设备、军用设备和工业设备应用的关键器件。
● AD8139是目前仅有的能够解决驱动16 bit和18 bit 高速ADC问题的差分放大器，并具 有低噪声、低失真和满电源电压摆幅（R-R）输出特性的最佳组合。
● AD8137是市场上最低功耗、最低成本的高速差分放大器，用于驱动12 bit 电池供电的数据采集系统和其它对功耗和价格要求严格的系统。
①关于AD8139AD8139具有1.9 nV/√Hz/折合到输入端噪声谱密度，115 dBc 无杂散动态范围（SFDR）（1 MHz 时）和370 MHz带宽，非常适合驱动高速、高分辨率16 bit和 18 bit ADC。
AD8138 单端变差分
电路笔记CN-0040连接/参考器件利用ADI公司产品进行电路设计差分输入、双通道、3 MSPS 12位SARADCAD7352放心运用这些配套产品迅速完成设计。
Rev.A“Circuits from the Lab” from Analog Devices have been designed and built by Analog Devicesengineers. Standard engineering practices have been employed in the design and constructionof each circuit, and their function and performance have been tested and verified in a labenvironment at room temperature. However, you are solely responsible for testing the circuitand determining its suitability and applicability for your use and application. Accordingly, inno event shall Analog Devices be liable for direct, indirect, special, incidental, consequential orpunitive damages due to any cause whatsoever connected to the use of any “Circuit from theLab”. (Continued on last page)One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.Tel: Fax: 781.461.3113©2009 Analog Devices, Inc. All rights reserved.AD8138低失真差分ADC驱动器欲获得更多信息和/或技术支持，请拨打4006-100-006或访问/zh/circuits。
基于AD8132 350MHz差分放大器电路
1143.3.1 基于AD8132的350MHz 差分放大器电路1. AD8132的主要技术性能与特点AD8132是ADI 公司生产的宽带差分放大器电路，-3dB 带宽为350MHz ；转换速率为1200V/μs ；利用外部电阻进行增益设置；采用内部共模反馈改善增益和相位平衡，在10MHz 时为-60dB ；采用单独的输入方式设置共模输出电压；具有低失真率，在5MHz/800Ω负载时为-99dBcSFDR ；电源范围为±2.7V ～±5.5V ，电流消耗为10.7mA （5V 电源），工作温度范围为-40℃～+125℃。
2. AD8132的引脚功能与封装形式AD8132采用SOIC-8或者MSOP-8封装，引脚端1（-IN ）为差分输入负端，引脚端8（+IN ）为差分输入正端，引脚端3（V+）为电源电压正端，引脚端6（V-）为电源电压负端，引脚端4（+OUT ）为差分输出正端，引脚端5（–OUT ）为差分输出负端，引脚端7（NC ）未连接，加电压在V OCM 引脚端可以设置共模输出电压，比率为1:1，例如：加一个1V 的直流电压在V OCM 引脚端，+OUT 和 –OUT 引脚端的直流偏置被设置到1V 。
3. AD8132的应用电路（1）基本应用电路AD8132的基本应用电路形式如图3.3.1所示。
对于每个反馈通道的反馈系数可用下式表示：（a ）4电阻反馈形式 （b ）β1 = 0 （c ）β2 = 0图3.3.1 AD8132的基本应用电路形式对于单端输入差分输出形式，增益G 可用下式表示：。
推荐的R G 和R F 电阻值与增益和带宽的关系如表3.3.1所列。
表3.3.1 推荐的R G 和R F 电阻值与增益和带宽的关系（2）ADCAD8132驱动ADC（AD9203）的电路如图3.3.2所示，AD9203是一个10Bit、40MSPS的ADC。
图3.3.2 AD8132驱动AD9203的电路图（3）高共模输出阻抗的差分放大器电路AD8132构成的高共模输出阻抗的差分放大器电路如图3.3.3所示。
AD模数转换器列表
2. ADS830E：单输入通道,8位A/D转换器3. ADS831E：单输入通道,8位A/D转换器4. ADS930E：单端／差分输入,内部基准,8位A/D转换器5. ADS931E：单端／差分输入,外部基准,8位A/D转换器6. TL5632CFR：8位,80M带数字PLL的3.3V视频和图形数字转换器7. TLC5510INSR：单输入通道,8位A/D转换器8. TLC5540CNSLE：40Msps,视频/高速8位ADC,引脚兼容于TLC55109. TLC5733IPM：20Msps3通道8位ADC,具高精度钳位,可选择RUV或RGB视频信号输入10. TLV5580CDW：低工作电压,单输入通道,8位A/D转换器11. 8位通用A/D转换器（转换速率<1MSPS）12. ADS7827IDRBT：8 位A/D 高速微功耗,小封装A/D转换器13. TLC0820ACDW：单输入通道,并行8位高速A/D转换器(带改进的flash)14. TLC0820ACN：单输入通道,并行8位高速A/D转换器(带改进的flash)15. TLC0831CP：单输入通道,串行I/O接口8位A/D转换器16. TLC0831ID：单输入通道,串行I/O接口8位A/D转换器17. TLC0831IP：单输入通道,串行I/O接口8位A/D转换器18. TLC0832CD：双输入通道,串行I/O接口8位A/D转换器19. TLC0832CP：双输入通道,串行I/O接口8位A/D转换器20. TLC0834CD：4输入通道,串行I/O接口8位A/D转换器21. TLC0834CDR：4输入通道,串行I/O接口8位A/D转换器22. TLC0834CN：4输入通道,串行I/O接口8位A/D转换器23. TLC0838CDW：8输入通道,串行I/O接口8位A/D转换器24. TLC0838CN：8输入通道,串行I/O接口8位A/D转换器25. TLC0838IN：8输入通道,串行I/O接口8位A/D转换器26. TLC540IN：11输入通道,串行I/O接口8位A/D转换器27. TLC545CN：19输入通道,串行I/O接口8位A/D转换器28. TLC548CP：宽工作电压,单输入通道,串行I/O接口8位A/D转换器29. TLC549CD：宽工作电压,单输入通道,串行I/O接口8位A/D转换器30. TLC549CDR：宽工作电压,单输入通道,串行I/O接口8位A/D转换器31. TLC549CP：宽工作电压,单输入通道,串行I/O接口8位A/D转换器32. TLC7135CDW：双工作电压,单输入通道,BCD码接口4位半A/D转换器33. TLC7135CDWR：双工作电压,单输入通道,BCD码接口4位半A/D转换器34. TLC7135CN：双工作电压,单输入通道,BCD码接口4位半A/D转换器35. 10位高速A/D转换器（转换速率≥1MSPS）36. ADS820U：单输入通道,10位A/D转换器37. ADS901E：低工作电压,单输入通道,10位A/D转换器38. THS10064IDA：高速同步采样10位A/D转换器39. THS1040IDW：高速低功耗10位A/D转换器40. TLV1562IDW：低工作电压,4输入通道,10位A/D转换器41. TLV1570CDW：低工作电压,8输入通道,10位A/D转换器42. TLV1571CDW：低工作电压,单输入通道,10位A/D转换器43. TLV1572ID：低工作电压,单输入通道,10位A/D转换器44. TLV1578IDA：低工作电压,8输入通道,10位A/D转换器46. ADS7826IDRBT：10 位200KSPS 微功耗,小封装A/D转换器47. TLC1543CDW：11输入通道,串行I/O接口10位A/D转换器48. TLC1543CDWR：11输入通道,串行I/O接口10位A/D转换器49. TLC1543CN：11输入通道,串行I/O接口10位A/D转换器50. TLC1549CD：单输入通道,串行I/O接口10位A/D转换器51. TLC1549CDR：单输入通道,串行I/O接口10位A/D转换器52. TLC1549CP：单输入通道,串行I/O接口10位A/D转换器53. TLC1549ID：单输入通道,串行I/O接口10位A/D转换器54. TLC1549IDR：单输入通道,串行I/O接口10位A/D转换器55. TLC1549IP：单输入通道,串行I/O接口10位A/D转换器56. TLC1550IFN：单输入通道,并行I/O接口10位A/D转换器57. TLC1551IDW：单通道,并行接口10位A/D转换器58. TLC1551IFN：单输入通道,并行I/O接口10位A/D转换器59. TLV1504ID：宽工作电压,4输入通道,低功耗A/D转换器60. TLV1543CDW：低工作电压,11输入通道,串行I/O接口10位A/D61. TLV1543CN：低工作电压,11输入通道,串行I/O接口10位A/D62. TLV1544CD：宽工作电压,4输入通道,串行I/O接口10位A/D转换器63. TLV1544CDR：宽工作电压,4输入通道,串行I/O接口10位A/D转换器64. TLV1544ID：宽工作电压,4输入通道,串行I/O接口10位A/D转换器65. TLV1548CDB：宽工作电压,8输入通道,串行I/O接口10位A/D转换器66. TLV1549CD：低工作电压,1输入通道,串行I/O接口10位A/D转换器67. TLV1549CDR：低工作电压,1输入通道,串行I/O接口10位A/D转换器68. TLV1549CP：低工作电压,1输入通道,串行I/O接口10位A/D转换器69. TLV1549IP：低工作电压,1输入通道,串行I/O接口10位A/D转换器70. 12位通用A/D转换器（转换速率<1MSPS）71. ADS1286PL：单输入通道,串行I/O接口12位A/D转换器72. ADS1286U：单输入通道,串行I/O接口12位A/D转换器73. ADS774JUE4：12位逐次逼近型并行A/D转换器74. ADS7800JU：双工作电压,单输入通道,并行I/O接口12位A/D转换器75. ADS7804PB：单输入通道,并行I/O接口12位A/D转换器76. ADS7808UB：单输入通道,串行I/O接口12位A/D转换器77. ADS7812PB：单输入通道,串行I/O接口12位A/D转换器78. ADS7816P：单输入通道,串行I/O接口12位A/D转换器79. ADS7816PC：单输入通道,串行I/O接口12位A/D转换器80. ADS7817UC：单输入通道,串行I/O接口12位A/D转换器81. ADS7818EB/250：单输入通道,串行I/O接口12位A/D转换器82. ADS7818P：单输入通道,串行I/O接口12位A/D转换器83. ADS7822P：低工作电压,单输入通道,串行I/O接口12位A/D转换器84. ADS7822U：低工作电压,单输入通道,串行I/O接口12位A/D转换器85. ADS7824P：4输入通道,并行或串行I/O接口12位A/D转换器86. ADS7829IBDRBT：2.7V微功耗,12位A/D转换器87. ADS7829IDRBT：12 位A/D 高速微功耗,小封装A/D转换器88. ADS7832BP：宽工作电压,4输入通道,并行I/O接口12位A/D转换器89. ADS7835E/250：单输入通道,串行I/O接口12位A/D转换器90. ADS7841E：宽工作电压,4输入通道,串行I/O接口12位A/D转换器91. ADS7841P：宽工作电压,4输入通道,串行I/O接口12位A/D转换器92. ADS7841PB：宽工作电压,4输入通道,串行I/O接口12位A/D转换器93. ADS7843E：8位/12位采样精度可编程的A/D 转换器,可用作4线制触摸屏控制器94. ADS7844E：宽工作电压,8输入通道,串行I/O接口12位A/D转换器95. ADS7844N：宽工作电压,8输入通道,串行I/O接口12位A/D转换器96. ADS7844NB：宽工作电压,8输入通道,串行I/O接口12位A/D转换器97. ADS7846E：宽工作电压,单输入通道,串行I/O接口12位A/D转换器98. ADS7846N：宽工作电压,单输入通道,串行I/O接口12位A/D转换器99. ADS7852Y/250：8输入通道,并行I/O接口12位A/D转换器100. ADS7861EB：4输入通道,串行I/O接口12位A/D转换器101. ADS7864YB/250：6输入通道,并行I/O接口12位A/D转换器102. ADS7870EA：宽工作电压,8输入通道,串行I/O接口12位A/D转换器103. ADS7881IPFBT：12位, 3MSPS高速,低功耗A/D转换器104. TLC2543CDW：11输入通道,串行I/O接口12位A/D转换器105. TLC2543CN：11输入通道,串行I/O接口12位A/D转换器106. TLC2543IN：11输入通道,串行I/O接口12位A/D转换器107. TLC2551CDGK：单通道,串行接口,带功率自动调节功能12位转换器108. TLC2551IDGK：单通道,串行接口,带功率自动调节功能12位转换器109. TLC2554ID：四通道12位串行A/D转换器110. TLC2555ID：单通道差分输入,串行接口,带功率自动调节功能12位A/D转换器111. TLV2541CDGK：宽工作电压,单输入通道,串行I/O接口12位A/D转换器112. TLV2543CDW：低工作电压,11输入通道,串行I/O接口12位A/D转换器113. TLV2543CN：低工作电压,11输入通道,串行I/O接口12位A/D转换器114. TLV2543IDW：低工作电压,11输入通道,串行I/O接口12位A/D转换器115. TLV2544CD：宽工作电压,4输入通道,串行I/O接口12位A/D转换器116. TLV2544CDR：宽工作电压,4输入通道,串行I/O接口12位A/D转换器117. TLV2544ID：宽工作电压,4输入通道,串行I/O接口12位A/D转换器118. TLV2548CDW：宽工作电压,8输入通道,串行I/O接口12位A/D转换器119. TLV2548IDW：宽工作电压,8输入通道,串行I/O接口12位A/D转换器120. TLV2553IPW：宽工作电压,8输入通道,串行I/O接口12位A/D转换器121. 14位通用A/D转换器（转换速率<1MSPS）122. ADS7871IDB：宽工作电压,可编程增益控制, 串行I/O接口14位A/D转换器123. ADS8324EB/250：14位,低工作电压,高速,小封装A/D转换器124. TLC3548IDW：14位,8通道串行接口A/D转换器125. TLC3578IDW：8输入通道,串行I/O接口126. TLC3578IPW：8输入通道,串行I/O接口127. 16位通用A/D转换器（转换速率<1MSPS）128. ADS1100A0IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器129. ADS1100A1IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器130. ADS1100A2IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器131. ADS1100A3IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器132. ADS1100A4IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器134. ADS1100A6IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器135. ADS1100A7IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器136. ADS1110A0IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器137. ADS1110A1IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器138. ADS1110A2IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器139. ADS1110A3IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器140. ADS1110A4IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器141. ADS1110A5IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器142. ADS1110A6IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器143. ADS1110A7IDBVT：宽工作电压,单输入通道,串行I/O接口16位A/D转换器144. ADS1112IDGST：宽工作电压,3输入通道,串行I/O接口16位A/D转换器145. ADS1202IPWT：单输入通道,调制接口16位A/D转换器146. ADS1605IPAPT：16位, 5MSPS,模数转换器147. ADS7805P：单输入通道,并行8位或16位I/O接口16位A/D转换器148. ADS7813P：单输入通道,串行I/O接口16位A/D转换器149. ADS7825PB：4输入通道,并行或串行I/O接口16位A/D转换器150. ADS8320EB/250：宽工作电压,单输入通道,串行I/O接口16位A/D转换器151. ADS8322Y/250：单通道并行接口16位A/D转换器152. ADS8322YB/250：单通道并行接口16位A/D转换器(15位无丢码)153. ADS8325IDGKT：宽工作电压,单输入通道,串行I/O接口高速微功耗16位A/D转换器154. ADS8341E：宽工作电压,4输入通道,串行I/O接口16位A/D转换器155. ADS8341EB：宽工作电压,4输入通道,串行I/O接口16位A/D转换器156. ADS8342IBPFBT：16位,4个双极性通道,并行A/D 转换器157. ADS8343EB：宽工作电压,4输入通道,串行I/O接口16位A/D转换器158. ADS8344EB：宽工作电压,8输入通道,串行I/O接口16位A/D转换器159. ADS8344N：宽工作电压,8输入通道,串行I/O接口16位A/D转换器160. ADS8345EB：宽工作电压,8输入通道,串行I/O接口16位A/D转换器161. ADS8361IDBQ：16 位,双转换器, 4差分输入通道,每通道250KSPS采样速率的A/D 转换器162. ADS8364Y/250：6输入通道,并行接口,16位A/D转换器163. ADS8371IBPFBT：16位,宽工作电压, 单极性输入,750KSPS 并行A/D转换器164. TLC4541ID：单通道,串行接口,带功率自动调节功能16位A/D转换器165. TLC4545ID：单通道差分输入,串行接口,带功率自动调节功能16位A/D转换器166. 高分辨率通用A/D转换器（转换速率<1MSPS)167. ADS1201U：24位高动态范围,单电源,A/D 转换器168. ADS1210P：单输入通道,串行I/O接口24位A/D转换器169. ADS1210U：单输入通道,串行I/O接口24位A/D转换器170. ADS1211E：4输入通道,串行I/O接口24位A/D转换器171. ADS1211P：4输入通道,串行I/O接口24位A/D转换器172. ADS1212P：单输入通道,串行I/O接口24位A/D转换器173. ADS1212U：单输入通道,串行I/O接口24位A/D转换器174. ADS1213E：4输入通道,串行I/O接口22位A/D转换器175. ADS1213P：4输入通道,串行I/O接口24位A/D转换器176. ADS1216Y/250：8输入通道,串行I/O接口24位A/D转换器178. ADS1224IPWT：宽工作电压,4输入通道,串行I/O接口24位A/D转换器179. ADS1232IPW：24位低噪声A/D转换器180. ADS1240E：宽工作电压,4输入通道,串行I/O接口24位A/D转换器181. ADS1241E：宽工作电压,8输入通道,串行I/O接口24位A/D转换器182. ADS1244IDGST：宽工作电压,单输入通道,串行I/O接口24位A/D转换器183. ADS1250U：单输入通道,串行I/O接口24位A/D转换器184. ADS1251U：单输入通道,串行I/O接口24位A/D转换器Microchip 微芯12位A/D转换器1. MCP3202-CI/P：Microchip 微芯12位A/D转换器模数转换器2. MCP3202-CI/SN：Microchip 微芯12位A/D转换器模数转换器3. MCP3204-CI/P：Microchip 微芯12位A/D转换器模数转换器4. MCP3204-CI/SL：Microchip 微芯12位A/D转换器模数转换器5. MCP3221A5T-I/OT：Microchip 微芯12位A/D转换器模数转换器Intersil 公司3.5位显示输出A/D转换器1. ICL7126CPLZ：3位半, 低功耗, 单芯片A/D2. ICL7136CPLZ：3位半,低功耗A/D, 超范围恢复。
单端转差分电路芯片
单端转差分电路芯片单端转差分电路芯片是一种常用的电路器件，用于信号的差分放大和转换。
它可以将单端输入信号转换为差分输出信号，具有抗干扰能力强、信号传输稳定等优点。
本文将介绍单端转差分电路芯片的原理、应用及其优势。
一、单端转差分电路芯片的原理单端转差分电路芯片是一种集成电路，其内部包含了差分放大器和滤波器等功能模块。
它通过差分放大器将单端输入信号放大，并将其转换为差分输出信号。
差分放大器采用了差分输入、共模抑制等技术，可以有效地抑制噪声和干扰，提高信号的传输质量。
单端转差分电路芯片可以广泛应用于各种电子设备中，如音频放大器、通信系统、数据采集系统等。
在音频放大器中，单端转差分电路芯片可以将单声道音频信号转换为差分输出，提供更好的音频质量和立体声效果。
在通信系统中，单端转差分电路芯片可以用于信号的传输和接收，提高系统的抗干扰能力和传输稳定性。
在数据采集系统中，单端转差分电路芯片可以用于信号的放大和转换，提高数据的采集精度和准确性。
三、单端转差分电路芯片的优势单端转差分电路芯片具有以下优势：1. 抗干扰能力强：差分放大器采用了差分输入和共模抑制技术，可以有效地抑制噪声和干扰，提高信号的质量和稳定性。
2. 信号传输稳定：差分输出信号可以提供更好的传输质量和稳定性，减少信号的失真和衰减。
3. 适用于长距离传输：差分输出信号具有较高的传输能力，可以在长距离传输中提供更好的信号质量和稳定性。
4. 省去了差分电路的设计和调试过程：使用单端转差分电路芯片可以省去差分电路的设计和调试过程，简化了电路设计的复杂度和工作量。
5. 降低了系统成本：单端转差分电路芯片具有集成度高、体积小、功耗低等特点，可以降低系统的成本和功耗。
单端转差分电路芯片是一种重要的电路器件，广泛应用于各种电子设备中。
它通过差分放大和转换，可以提供更好的信号质量和稳定性，具有抗干扰能力强、信号传输稳定等优势。
在实际应用中，选择合适的单端转差分电路芯片可以提高系统的性能和可靠性，降低系统的成本和功耗。
