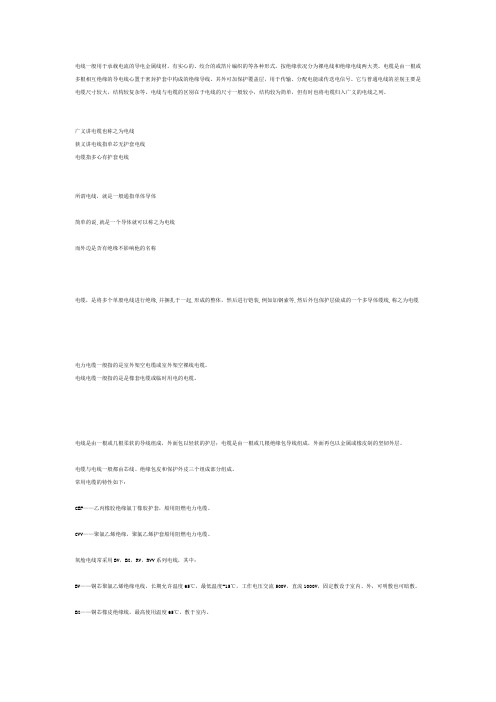

电缆比较

电线一般用于承载电流的导电金属线材。

有实心的、绞合的或箔片编织的等各种形式。

按绝缘状况分为裸电线和绝缘电线两大类。

电缆是由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。

其外可加保护覆盖层，用于传输、分配电能或传送电信号。

它与普通电线的差别主要是电缆尺寸较大，结构较复杂等。

电线与电缆的区别在于电线的尺寸一般较小，结构较为简单，但有时也将电缆归入广义的电线之列。

广义讲电缆也称之为电线狭义讲电线指单芯无护套电线电缆指多心有护套电线所谓电线，就是一般通指单体导体简单的说,就是一个导体就可以称之为电线而外边是否有绝缘不影响他的名称电缆，是将多个单股电线进行绝缘,并捆扎于一起,形成的整体，然后进行铠装,例如加钢索等,然后外包保护层做成的一个多导体缆线,称之为电缆电力电缆一般指的是室外架空电缆或室外架空裸线电缆。

电线电缆一般指的是是橡套电缆或临时用电的电缆。

电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。

电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。

常用电缆的特性如下：CEF——乙丙橡胶绝缘氯丁橡胶护套，船用阻燃电力电缆。

CVV——聚氯乙烯绝缘，聚氯乙烯护套船用阻燃电力电缆。

氧舱电线常采用BV，BX，RV，RVV系列电线，其中：BV——铜芯聚氯乙烯绝缘电线，长期允许温度65℃，最低温度-15℃，工作电压交流500V，直流1000V，固定敷设于室内、外，可明敷也可暗敷。

BX——铜芯橡皮绝缘线，最高使用温度65℃，敷于室内。

RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。

RVV——铜芯聚氯乙烯绝缘和护套软电线，允许长期工作温度105℃，工作电压交流500V，直流1000V，用于潮湿，机械防护要求高，经常移动和弯曲的场合。

电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。

同轴电缆和一般电缆的区分同轴电缆（CoaxialCable）是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。

最常见的同轴电缆由绝缘材料隔离的铜线导体构成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

同轴电缆的分类方式：同轴电缆可分为两种基本类型，基带同轴电缆和宽带同轴电缆。

目前基带是常用的电缆，其屏蔽线是用铜做成的网状的，特征阻抗为50（如RG8、RG58等）；宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的，特征阻抗为75（如RG59等）。

同轴电缆依据其直径大小可以分为：粗同轴电缆与细同轴电缆。

粗缆适用于比较大型的局部网络，它的标准距离长，牢靠性高，由于安装时不需要切断电缆，因此可以依据需要快捷调整计算机的入网位置，但粗缆网络必需安装收发器电缆，安装难度大，所以总体造价高。

相反，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，两头须装上基本网络连接头（BNC），然后接在T型连接器两端，所以当接头多时简单产生不良的隐患，这是目前运行中的以太网所发生的最常见故障之一。

无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的全部机器。

故障的诊断和修复都很麻烦，因此，将渐渐被非屏蔽双绞线或光缆取代。

同轴电缆工作原理：同轴电缆由里到外分为四层：中心铜线（单股的实心线或多股绞合线），塑料绝缘体，网状导电层和电线外皮。

中心铜线和网状导电层形成电流回路。

由于中心铜线和网状导电层为同轴关系而得名。

同轴电缆传导交流电而非直流电，也就是说每秒钟会有好几次的电流方向发生逆转。

假如使用一般电线传输高频率电流，这种电线就会相当于一根向外发射无线电的天线，这种效应损耗了信号的功率，使得接收到的信号强度减小。

同轴电缆的设计正是为了解决这个问题。

中心电线发射出来的无线电被网状导电层所隔离，网状导电层可以通过接地的方式来掌控发射出来的无线电。

YJV和VV的区别VV电力电缆KVV控制电缆首先，产品的命名不同，所代表的含义也不同：YJV绝缘用的是交联聚乙烯.VV绝缘用的是聚氯乙烯.其次，二者在生产设备和工艺制造上也有区别的：VV为塑力缆，YJV即交联电缆，其绝缘层性能优于塑力缆。

YJV只是在绝缘材料上做了交联处理提高了耐热温度,而 VV没有。

YJV电缆工作温度达90度，而VV只有70度，同截面积YJV电缆载流量大。

VV类电缆导体运行最高额定温度为摄氏70度，短路时(持续时间小于5秒)最高温度不超过摄氏160度。

YJV类电缆导体运行最高额定温度为摄氏90度，短路时(持续时间小于5秒)最高温度不超过摄氏250度。

YJV从长远看比VV好(使用寿命长等)，但比VV贵。

从短路允许的最高度看：YJV为250度，VV为160、140。

从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。

在民用建筑中推荐使用YJV，其载流量比VV的大，更为主要的是在电气火灾时，由于其绝缘材料不含氯，燃烧时不会产生有毒气体。

所以也就是说VV的环保性能差些。

在民用，核电等领域VV已基本被YJV取代，但是在很多的工业企业，VV应用还是非常广泛的，原因是它的价格便宜。

通过以上的了解，我相信大家也应该很清楚的知道了，假如自己以后再采购类似的电缆的时候会有一个比较准确的参考了。

VV电力电缆KVV控制电缆电力电缆在电力系统主干线中用以传输和分配大功能电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。

电力电缆的额定电压一般为0.6/1kV及以上，控制电缆主要为450/750V。

同样规格的电力电缆和控制电缆在生产时，电力电缆的绝缘和护套厚度比控制电缆厚。

控制电缆的标准是9330，电力电缆的标准是GB12706 .控制电缆的绝缘线芯的颜色一般都是黑色印白字、还有电力电缆低压一般都是分色的。

控制电缆的截面一般都不会超过10平方，电力电缆主要是输送电力的，一般都是大截面。

铜电缆和铜包铝电缆对比分析纵观世界“以铝节铜”的历史，根据各国的国情、科技的进步，各国有所不同，走走停停甚至出现反复，但总体是渐进式向前发展的，因此“以铝节铜”的前景大体上是明朗的。

目前，中国电缆工业年产值已突破9 000 亿元大关，成为机械行业中仅次于汽车制造业的第二大产业，同时也极大带动了铜、铝等重要原材料产业和上、下游相关产业的快速发展，在国民经济发展中具有十分重要的作用。

电线电缆产业发展的成就令人瞩目，但存在的问题，特别是质量问题不容回避。

可以说，当前我国线缆产业集中体现了“中国制造”产业“大而不强”的突出特点。

中国电缆工业“以铝节铜”的驱动力来自以下几个方面。

1)行业年用铜量很大，2011 年行业铜、铝用量分别已达484 万t( 约占全世界铜导体产量的1 /3)和220 万t，而且历来电工用铜都属高品位的99． 95 %和99． 99 % 铜。

但我国铜矿藏缺乏，且目前回收废杂铜亦不多，要依靠进口2) 世界性铜价飞涨压缩了线缆产品利润空间。

3) 经试用证明，确有取得良好技术经济效果的铝线缆产品。

2011 年中国金属导体“以铝节铜”进展的不完全统计见表1注: 2011 年中国电缆工业铜、铝导体总用量分别为484 万t 和220 万t由表可知，铜包铝电缆在电缆行业使用的还不是很多，“以铝节铜”还有很大的发展空间。

一、铜包铝的基本特性铜包铝线是采用包覆焊接拉拔法, 将铜层均匀而同心地包覆在铝芯线上,并使两者界面上的铜和铝原子实现冶金结合的双金属复合线, 它具有导电性好, 密度小, 柔软, 耐腐蚀, 易焊接, 价格较低等特点。

铜包铝线的横截面上铜层面积所占的比例称为铜层体积比。

铜包铝线按铜层体积比可分为: a.铜层体积占8%~ 12% 的用10% 表示; b. 铜层体积占13% ~ 17%的用15% 表示。

铜包铝线按加工后的状态可分为: a. 保留了拉拔时加工硬化状态的硬态导体; b. 通过退火将加工硬化现象消除的软态导体。

单芯与多芯预分支电缆技术经济比较◎关宏一、技术定性比较单芯电缆的排列方式不同，电缆的载流量、配用桥架截面、分支头占用空间、电缆附件以及工程造价、电缆阻抗、电压损失等均有所不同。

目前常用的单芯电缆排列方式为“一”字型和“田”字型或“梅花”型。

“一”字形是指各相芯线电缆依次排列在桥架或支架上，TN-C 系统的通常按L1、PEN、L2、L3或L1、L2、PEN、L3排列，TN-S 系统通常按L1、N、PE、L2、L3或L1、L2、PE、N、L3排列。

单芯电缆另外的排列方式，对TN-C 系统，4根芯线按“田”字形排列，对TN-S 系统，5根芯线按“梅花”形排列。

“梅花”形或“田”字形排列，是指5根或4根单芯电缆外护套紧密接触，且各条电缆相互平行并捆扎成束。

不支持将多根单芯电缆“绞合”或“拧绞”在一起。

人工的“绞合”或“拧绞”，会使各段绞距不同、绞合的松弛度不同，将对分布电感和分电容产生较大影响，轻者载流量下降，电压损失增大，重者电缆局部段发热。

表1单芯与多芯预分支电缆的定性比较二、技术定量比较定性比较中列出的21个比较项目，选择其中与设计、施工密切相关的7项作定量或详细比较。

（一）单芯与多芯电缆载流（A ）比较由于TN-S 系统比TN-C 系统增加一根PE 线，故采用“梅花”形排列。

又由于在正常情况下PE 线为非载流导体，不发热，所以“田”字排列与“梅花”形排列载流量相同。

表2单芯与多芯电缆载流（A ）比较上表表明，“一”字形排列的单芯电缆载流最高，多芯电缆最低。

多芯电缆比“一”字形排列的单芯电缆载流量平均低21.54％，比“田”字形排列的单芯载流量平均低11.87％。

而单芯电缆“田”字排列比“一”排列载流量平均低10.8％。

（二）电缆直径、敷设弯曲半径比较单芯电缆弯曲半径以20D 计算，多芯电缆以15D 计算，D 为电缆直径。

表3电缆直径、敷设弯曲半径比较70～240mm2的单芯电缆为工程中常用规格，这6种规格单芯电缆的敷设弯曲半径比同截面多芯电缆平均小46.15％。

铜芯与铝芯电缆比较1.电阻率低：铝芯电缆的电阻率比铜芯电缆约高1.68倍。

2.延展性好：铜合金的延展率为20~40%,电工用铜的延展率在30%以上，而铝合金仅为18%。

3.强度高：常温下的允许应力，铜比铝分别高出7~28%。

特别是高温下的应力，两者相差更是甚远。

4.抗疲劳：铝材反复折弯易断裂，铜则不易。

弹性指标方面，铜也比铝高约1.7~1.8倍。

5.稳定性好，耐腐蚀：铜芯抗氧化，耐腐蚀，而铝芯容易受氧化和腐蚀。

6.载流量大：由于电阻率低，同截面的铜芯电缆要比铝芯电缆允许的载流量(能够通过的最大电流)高30%左右7.电压损失低：由于铜芯电缆的电阻率低，在同截面流过相同电流的情况下。

铜芯电缆的电压降小。

因此，同样的输电距离，能保证较高的电压质量；或者说，在允许的电压降条件下，铜芯电缆输电能达到较远的距离，即供电覆盖面积大，有利于网络的规划，减少供电点的设置数量。

8.发热温度低：在同样的电流下，同截面的铜芯电缆的发热量比铝芯电缆小得多，使得运行更安全。

9.能耗低：由于铜的电阻率低，相比铝电缆而言，铜电缆的电能损耗低，这是显而易见的。

这有利于提高发电利用率和保护环境。

10.抗氧化，耐腐蚀：铜芯电缆的连接头性能稳定，不会由于氧化而发生事故。

铝芯电缆的接头不稳定时常会由于氧化使接触电阻增大，发热而发生事故。

因此，事故率比铜芯电缆大得多。

11.施工方便：①铜芯柔性好，允许的弯度半径小，所以拐弯方便，穿管容易；②铜芯抗疲劳、反复折弯不易断裂，所以接线方便；③于铜芯的机械强度高，能承受较大的机械拉力，给施工敷设带来很大便利，也为机械化施工创造了条件。

铝芯电缆比铜芯电缆的优势1.价格便宜：铜杆是铝杆价格的3.5倍、铜的比重又是铝的3.3倍，所以铝芯电缆比铜芯电缆便宜多的多，适合于低资工程或临时用电。

2.电缆很轻：铝芯电缆的重量是铜芯电缆的40%施工运输都成本低.铜包铝与铜芯比较直流电阻率：铜包铝线的电阻率比纯铜线大，约为纯铜线的1.5倍，在阴值相同时，铜包铝线重量约为纯铜线的1/2。

在此将我公司的BTTE柔性电缆与BTTZ刚性电缆的性能比较。

以利于更好的作出选择。

发布时间：2010.10.15 作者：张树涛目前国内市场上矿物绝缘防火电缆分刚性和柔性俩种，一种刚性是采用氧化镁粉作绝缘的传统矿物绝缘电缆（型号为BTTZ），另一种柔性是采用玻璃纤维及云母复合材料作绝缘的无机矿物绝缘电缆（型号为BTTE）.铜芯铜护套氧化镁绝缘电缆（BTTZ电缆）因其自身特性具有防火、过载保护能力强、工作温度高、防腐、防爆性能好等优点，但同时也存在电缆长度有限、中间接头不防火、运输放线困难、接头处易受潮、施工难度大等不足之处。

而且敷设好的电缆还存在着很多隐患。

可以说是“先天不足，后天失调”，而我司的BTTE电缆是建立在克服BTTZ“先天不足”的基础上研发成功的全新一代矿物绝缘电缆，在工商银行北京总部大楼、上海双辉大厦等地方投入运行，并一致得到施工单位的好评。

首先让我们来看看BTTZ电缆的“先天不足”之处：1、电缆制造长度有限：BTTZ电缆虽然生产历史较长，虽然现有在用的生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。

其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性，随着截面增大，电缆制造长度越来越短。

2、中间接头不防火：由于BTTZ电缆生产长度受电缆原材料（铜护套用铜管的长度）长度的限制，所以在电缆敷设安装过程中，需采用中间联接器将二根相同规格电缆联在一起，以保证满足线路长度的需要。

该联接器的二端均由内螺纹无缝铜管、黄铜罐或热缩性套管、铜压接管和绝缘热收缩套管所组成。

造成BTTZ电缆只能分段防火。

所以BTTZ电缆接头，在标准中只字未提，而接头正是必须检测的重要环节。

凡是刚性电气产品，有三个指标必须检测，（1）接头温升（或接触电阻）；（2）动稳定（带有接头）；（3）热稳定（带有接头）。

这三个重要指标，没有一家BTTZ电缆制造厂能提供检测报告。

3、运输、放线困难：从BTTZ成品电缆出厂包装与运输来看，小截面电缆的包装是扎成一卷，外加一些保护措施，运输中只要轻吊轻卸不会有多大问题，但在安装放线时，会出现扭结，影响电缆质量。

1.绝缘电线-RVV电源线RVV电缆全称铜芯聚氯乙烯绝缘聚氯乙烯护套软线，俗称软护套线，是护套线最常见的一种。

R：代表软线的意思V：代表聚氯乙烯绝缘V：代表聚氯乙烯护套说白了，就是里一层外一层包着聚氯乙烯绝缘。

按GB 5023.5-1997的规定，额定电压等级分别为300/300和300/500，额定电压250V/450V。

RVV电缆主要应用于电器、仪表和电子设备及自动代装置用电源线、控制线及信号传输线，具体可用于防盗报警系统、楼宇对讲系统、仪器、仪表、监视监控的控制安装等，或者用于变压器及类似设备用。

其中，最常见的就是我们家庭说的插线板了，插线板上面的线就是rvv电缆。

RVV电缆的主要芯数有：2芯、3芯、4芯、5芯、6芯、7芯、10芯。

线芯的主要规格（方代表单位平方毫米）有：0.5方、0.75方、1方、1.5方、2.5方、4方、6方。

rvv3*1.5电缆中：3代表3芯，1.5则代表1.5方，3*1.5意思就是3根1.5平方毫米组成的rvv电缆。

Rv全称铜芯聚氯乙烯软电线，导体结构为铜芯+绝缘，铜芯为一组铜丝组成的单股铜芯，绝缘体则为聚氯乙烯绝缘。

电线R代表软电线V代表聚氯乙烯绝缘（PVC）铜芯为T，不过铜芯的代码一般省略，因为国标里面铜为最普遍的导体rv电线额定电压：300/500规格参数：0.3平方、0.5平方、0.75平方、1平方、1.5平方、2.5平方、4平方、6平方Rv电线颜色：红、白、蓝、绿、黑Rv线主要用途：RV电缆线在工业配电领域有着广泛的应用，尤其适合要求较为严格的柔性安装场所，如电控柜，配电箱及各种低压电气设备，可用于电力，电气控制信号及开关信号的传输。

RV电线电缆采用软结构的设计，导体弯曲半径较小，且适用于潮湿多油的安装场所。

同时，RV电缆线在获得了CCC及CE标志的认证，符合HD（欧盟统一协调标准）的要求，不仅可以适用于中国市场，也适用于欧洲市场。

2.轴电缆-SYV视频线先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。

YJV（电缆）和VV（电缆）区别首先，产品的命名不同，所代表的含义也不同：YJV绝缘用的是交联聚乙烯VV绝缘用的是聚氯乙烯YJV适用于大部分场所，而VV只适用于一般无特殊要求的场所，YJV在低温和高温环境中都可以使用，而VV只适用于一般温度环境；YJV燃烧时无毒，而VV则烟气大，且有毒。

高压电缆全部都是用YJV型的电缆，而且全部都是带铠装的。

低压电缆全部都是VV系列的。

VV是铜芯聚氯乙烯绝缘聚氯乙烯护套电缆，通常敷设在室内，隧道内及管道中，长期允许工作温度不得超过65摄氏度，电缆敷设环境温度应不低于0摄氏度，电缆的使用环境温度不低于-40摄氏度。

YJV是铜芯交联聚乙烯绝缘，聚氯乙烯护套电缆，敷设在室内，隧道及管道中，不能承受机械压力作用。

线芯长期允许工作温度不得超过80摄氏度，在环境温度不低于-15摄氏度的条件下敷设时无需加温。

VV电缆不宜在—15℃时使用。

在有低毒难燃性防火要求的场所，不宜采用VV电缆。

可以采用YjV电缆。

其他的你参照《电力工程电缆设计规范》3.4.5～3.4.9交联聚乙烯绝缘电缆（YJV），是利用化学方法（过氧化物交联或硅烷交联）或物理方法（幅照交联）使电缆绝缘聚乙烯分子由线型分子结构转变为立体的网状结构，即把热塑性的聚乙烯转变为热固性的交联聚乙烯，从而大幅度地提高了它的热——机械性能，而仍保持了它的优良电气性能的新颖电缆。

交联聚乙烯电缆导体正常运行温度为90℃，它不仅在电气、热、机械、耐化学腐蚀等方面性能优良，而且还具有结构简单、重量轻、敷设落差不受限制等优点。

同截面的载流量比VV电缆大，且YJV电缆的机械特性比VV电缆强，应用范围比VV电缆广。

（1）从电缆的绝缘性能、环保性能、耐候性能等方面看，YJV电缆在各方面比VV电缆性能更优异，应在工程设计中优先考虑。

（2）从电缆载流量和价格综合比较看，在70 mm2（含70 mm2）以上的截面电缆中，完全可以用YJV电缆代替VV电缆，且不会增加工程造价，在120mm2以上电缆截面中，使用YJV电缆，则比VV电缆更经济，反而能降低工程造价。
