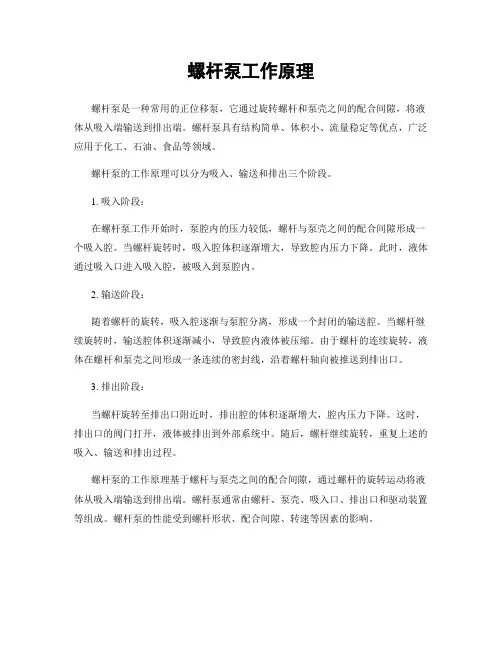

螺杆泵工作原理图

螺杆泵工作原理螺杆泵是一种常用的正位移泵，它通过旋转螺杆和泵壳之间的配合间隙，将液体从吸入端输送到排出端。

螺杆泵具有结构简单、体积小、流量稳定等优点，广泛应用于化工、石油、食品等领域。

螺杆泵的工作原理可以分为吸入、输送和排出三个阶段。

1. 吸入阶段：在螺杆泵工作开始时，泵腔内的压力较低，螺杆与泵壳之间的配合间隙形成一个吸入腔。

当螺杆旋转时，吸入腔体积逐渐增大，导致腔内压力下降。

此时，液体通过吸入口进入吸入腔，被吸入到泵腔内。

2. 输送阶段：随着螺杆的旋转，吸入腔逐渐与泵腔分离，形成一个封闭的输送腔。

当螺杆继续旋转时，输送腔体积逐渐减小，导致腔内液体被压缩。

由于螺杆的连续旋转，液体在螺杆和泵壳之间形成一条连续的密封线，沿着螺杆轴向被推送到排出口。

3. 排出阶段：当螺杆旋转至排出口附近时，排出腔的体积逐渐增大，腔内压力下降。

这时，排出口的阀门打开，液体被排出到外部系统中。

随后，螺杆继续旋转，重复上述的吸入、输送和排出过程。

螺杆泵的工作原理基于螺杆与泵壳之间的配合间隙，通过螺杆的旋转运动将液体从吸入端输送到排出端。

螺杆泵通常由螺杆、泵壳、吸入口、排出口和驱动装置等组成。

螺杆泵的性能受到螺杆形状、配合间隙、转速等因素的影响。

需要注意的是，螺杆泵在使用过程中需要定期检查螺杆和泵壳的磨损情况，以确保其正常工作。

此外，螺杆泵还需要根据具体的工况要求选择合适的材料，以防止腐蚀和磨损。

总结起来，螺杆泵工作原理简单明了，通过螺杆的旋转运动，将液体从吸入端吸入到泵腔内，再通过螺杆的推送作用将液体从排出端排出。

螺杆泵具有结构简单、体积小、流量稳定等优点，广泛应用于各个领域。

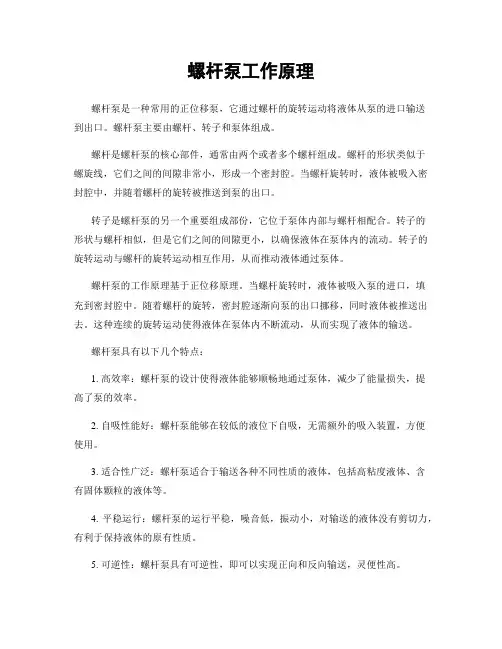

螺杆泵工作原理螺杆泵是一种常用的正位移泵，它通过螺杆的旋转运动将液体从泵的进口输送到出口。

螺杆泵主要由螺杆、转子和泵体组成。

螺杆是螺杆泵的核心部件，通常由两个或者多个螺杆组成。

螺杆的形状类似于螺旋线，它们之间的间隙非常小，形成一个密封腔。

当螺杆旋转时，液体被吸入密封腔中，并随着螺杆的旋转被推送到泵的出口。

转子是螺杆泵的另一个重要组成部份，它位于泵体内部与螺杆相配合。

转子的形状与螺杆相似，但是它们之间的间隙更小，以确保液体在泵体内的流动。

转子的旋转运动与螺杆的旋转运动相互作用，从而推动液体通过泵体。

螺杆泵的工作原理基于正位移原理。

当螺杆旋转时，液体被吸入泵的进口，填充到密封腔中。

随着螺杆的旋转，密封腔逐渐向泵的出口挪移，同时液体被推送出去。

这种连续的旋转运动使得液体在泵体内不断流动，从而实现了液体的输送。

螺杆泵具有以下几个特点：1. 高效率：螺杆泵的设计使得液体能够顺畅地通过泵体，减少了能量损失，提高了泵的效率。

2. 自吸性能好：螺杆泵能够在较低的液位下自吸，无需额外的吸入装置，方便使用。

3. 适合性广泛：螺杆泵适合于输送各种不同性质的液体，包括高粘度液体、含有固体颗粒的液体等。

4. 平稳运行：螺杆泵的运行平稳，噪音低，振动小，对输送的液体没有剪切力，有利于保持液体的原有性质。

5. 可逆性：螺杆泵具有可逆性，即可以实现正向和反向输送，灵便性高。

螺杆泵在各个行业中有着广泛的应用，例如石油化工、食品加工、制药等。

它可以输送各种液体，包括石油、化工品、食品、涂料等。

螺杆泵的工作原理简单而可靠，结构紧凑，维护方便，因此受到了泛博用户的青睐。

总结起来，螺杆泵是一种通过螺杆的旋转运动将液体从进口输送到出口的正位移泵。

它的工作原理基于正位移原理，通过螺杆和转子的配合实现液体的连续输送。

螺杆泵具有高效率、自吸性能好、适合性广泛、平稳运行和可逆性等特点。

在各个行业中都有着广泛的应用。

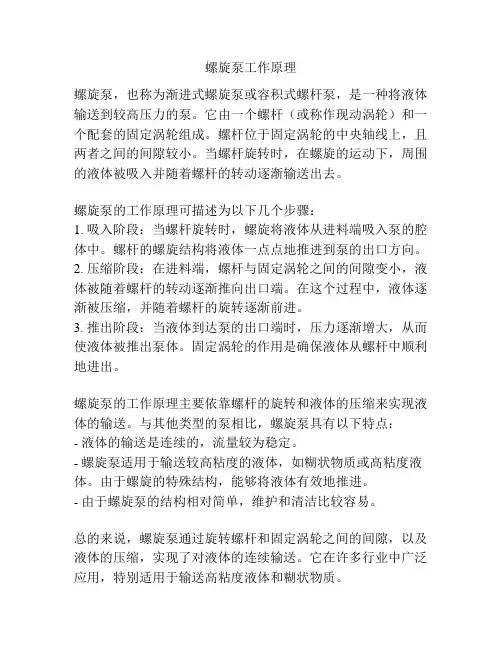

螺旋泵工作原理
螺旋泵，也称为渐进式螺旋泵或容积式螺杆泵，是一种将液体输送到较高压力的泵。

它由一个螺杆（或称作现动涡轮）和一个配套的固定涡轮组成。

螺杆位于固定涡轮的中央轴线上，且两者之间的间隙较小。

当螺杆旋转时，在螺旋的运动下，周围的液体被吸入并随着螺杆的转动逐渐输送出去。

螺旋泵的工作原理可描述为以下几个步骤：
1. 吸入阶段：当螺杆旋转时，螺旋将液体从进料端吸入泵的腔体中。

螺杆的螺旋结构将液体一点点地推进到泵的出口方向。

2. 压缩阶段：在进料端，螺杆与固定涡轮之间的间隙变小，液体被随着螺杆的转动逐渐推向出口端。

在这个过程中，液体逐渐被压缩，并随着螺杆的旋转逐渐前进。

3. 推出阶段：当液体到达泵的出口端时，压力逐渐增大，从而使液体被推出泵体。

固定涡轮的作用是确保液体从螺杆中顺利地进出。

螺旋泵的工作原理主要依靠螺杆的旋转和液体的压缩来实现液体的输送。

与其他类型的泵相比，螺旋泵具有以下特点：
- 液体的输送是连续的，流量较为稳定。

- 螺旋泵适用于输送较高粘度的液体，如糊状物质或高粘度液体。

由于螺旋的特殊结构，能够将液体有效地推进。

- 由于螺旋泵的结构相对简单，维护和清洁比较容易。

总的来说，螺旋泵通过旋转螺杆和固定涡轮之间的间隙，以及液体的压缩，实现了对液体的连续输送。

它在许多行业中广泛应用，特别适用于输送高粘度液体和糊状物质。

螺杆泵工作原理螺杆泵是一种常用的正位移泵，通过转动螺杆来实现液体的输送。

它具有结构简单、体积小、流量稳定等特点，广泛应用于工业领域。

一、螺杆泵的结构组成螺杆泵主要由螺杆、泵体和进出口管道组成。

1. 螺杆：螺杆是螺杆泵的核心部件，通常由两个或多个螺杆组成。

螺杆的外形呈螺旋状，螺纹与泵体内壁配合紧密，形成密封腔。

转动螺杆时，液体从进口处被吸入密封腔，然后被螺杆推送到出口处。

2. 泵体：泵体是螺杆泵的外壳，通常由铸铁或不锈钢制成。

泵体内部有与螺杆配合的密封腔，通过泵体的进出口与管道连接。

3. 进出口管道：进出口管道用于连接泵体与输送液体的系统，进口管道用于将液体引入泵体，出口管道用于将液体排出。

二、螺杆泵的工作原理螺杆泵的工作原理基于螺杆的旋转运动和泵体内的密封腔。

具体工作过程如下：1. 吸入过程：当螺杆旋转时，螺杆的螺纹将液体从进口处吸入泵体内的密封腔。

由于螺杆与泵体内壁配合紧密，密封腔的容积逐渐增大，液体被吸入密封腔。

2. 推送过程：当螺杆继续旋转时，密封腔的容积逐渐减小。

由于密封腔的容积减小，液体被推送到泵体的出口处。

在推送过程中，密封腔内的液体被连续地推送，形成稳定的流量。

3. 排出过程：当密封腔的容积减小到最小值时，液体被排出泵体，通过出口管道流出。

三、螺杆泵的特点和应用领域螺杆泵具有以下特点：1. 结构简单：螺杆泵的结构相对简单，由少量的核心部件组成，易于维护和维修。

2. 流量稳定：由于螺杆泵的工作原理，液体被连续地推送，流量稳定，不受压力变化的影响。

3. 适用范围广：螺杆泵适用于输送各种液体，包括高粘度液体、悬浮颗粒液体、易挥发液体等。

4. 低噪音：螺杆泵的工作噪音较低，适用于对噪音要求较高的场合。

螺杆泵在工业领域有广泛的应用，包括石油化工、食品加工、制药、造纸、环保等领域。

例如，在石油化工行业，螺杆泵常用于输送原油、石油制品和化工原料；在食品加工行业，螺杆泵适用于输送浆糊、果酱和蜂蜜等高粘度液体。

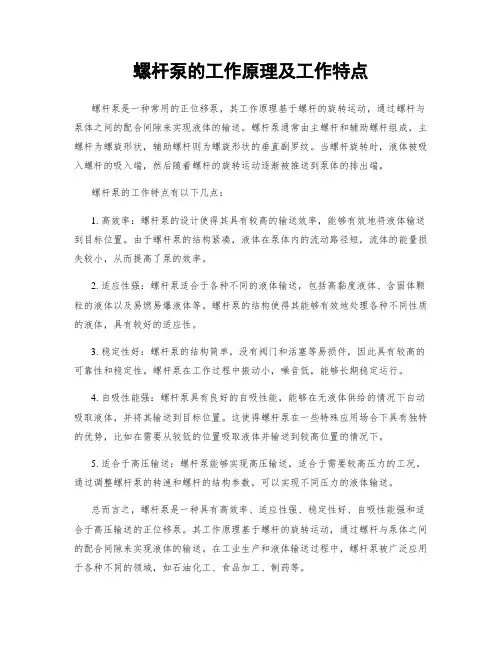

螺杆泵的工作原理及工作特点螺杆泵是一种常用的正位移泵，其工作原理基于螺杆的旋转运动，通过螺杆与泵体之间的配合间隙来实现液体的输送。

螺杆泵通常由主螺杆和辅助螺杆组成，主螺杆为螺旋形状，辅助螺杆则为螺旋形状的垂直副罗纹。

当螺杆旋转时，液体被吸入螺杆的吸入端，然后随着螺杆的旋转运动逐渐被推送到泵体的排出端。

螺杆泵的工作特点有以下几点：1. 高效率：螺杆泵的设计使得其具有较高的输送效率，能够有效地将液体输送到目标位置。

由于螺杆泵的结构紧凑，液体在泵体内的流动路径短，流体的能量损失较小，从而提高了泵的效率。

2. 适应性强：螺杆泵适合于各种不同的液体输送，包括高黏度液体、含固体颗粒的液体以及易燃易爆液体等。

螺杆泵的结构使得其能够有效地处理各种不同性质的液体，具有较好的适应性。

3. 稳定性好：螺杆泵的结构简单，没有阀门和活塞等易损件，因此具有较高的可靠性和稳定性。

螺杆泵在工作过程中振动小，噪音低，能够长期稳定运行。

4. 自吸性能强：螺杆泵具有良好的自吸性能，能够在无液体供给的情况下自动吸取液体，并将其输送到目标位置。

这使得螺杆泵在一些特殊应用场合下具有独特的优势，比如在需要从较低的位置吸取液体并输送到较高位置的情况下。

5. 适合于高压输送：螺杆泵能够实现高压输送，适合于需要较高压力的工况。

通过调整螺杆泵的转速和螺杆的结构参数，可以实现不同压力的液体输送。

总而言之，螺杆泵是一种具有高效率、适应性强、稳定性好、自吸性能强和适合于高压输送的正位移泵。

其工作原理基于螺杆的旋转运动，通过螺杆与泵体之间的配合间隙来实现液体的输送。

在工业生产和液体输送过程中，螺杆泵被广泛应用于各种不同的领域，如石油化工、食品加工、制药等。

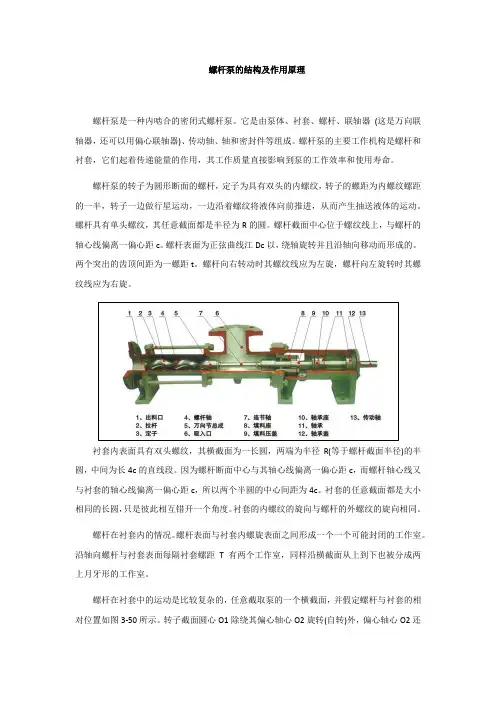

螺杆泵的结构及作用原理
螺杆泵是一种内啮合的密闭式螺杆泵。

它是由泵体、衬套、螺杆、联轴器(这是万向联轴器，还可以用偏心联轴器)、传动轴、轴和密封件等组成。

螺杆泵的主要工作机构是螺杆和衬套，它们起着传递能量的作用，其工作质量直接影响到泵的工作效率和使用寿命。

螺杆泵的转子为圆形断面的螺杆，定子为具有双头的内螺纹，转子的螺距为内螺纹螺距的一半，转子一边做行星运动，一边沿着螺纹将液体向前推进，从而产生抽送液体的运动。

螺杆具有单头螺纹，其任意截面都是半径为R的圆。

螺杆截面中心位于螺纹线上，与螺杆的轴心线偏离一偏心距c。

螺杆表面为正弦曲线江Dc以，绕轴旋转并且沿轴向移动而形成的。

两个突出的齿顶间距为一螺距t。

螺杆向右转动时其螺纹线应为左旋，螺杆向左旋转时其螺纹线应为右旋。

衬套内表面具有双头螺纹，其横截面为一长圆，两端为半径R(等于螺杆截面半径)的半圆，中间为长4c的直线段。

因为螺杆断面中心与其轴心线偏离一偏心距c，而螺杆轴心线又与衬套的轴心线偏离一偏心距c，所以两个半圆的中心间距为4c。

衬套的任意截面都是大小相同的长圆，只是彼此相互错开一个角度。

衬套的内螺纹的旋向与螺杆的外螺纹的旋向相同。

螺杆在衬套内的情况。

螺杆表面与衬套内螺旋表面之间形成一个一个可能封闭的工作室。

沿轴向螺杆与衬套表面每隔衬套螺距T有两个工作室，同样沿横截面从上到下也被分成两上月牙形的工作室。

螺杆在衬套中的运动是比较复杂的，任意截取泵的一个横截面，并假定螺杆与衬套的相对位置如图3-50所示。

转子截面圆心O1除绕其偏心轴心O2旋转(自转)外，偏心轴心O2还。

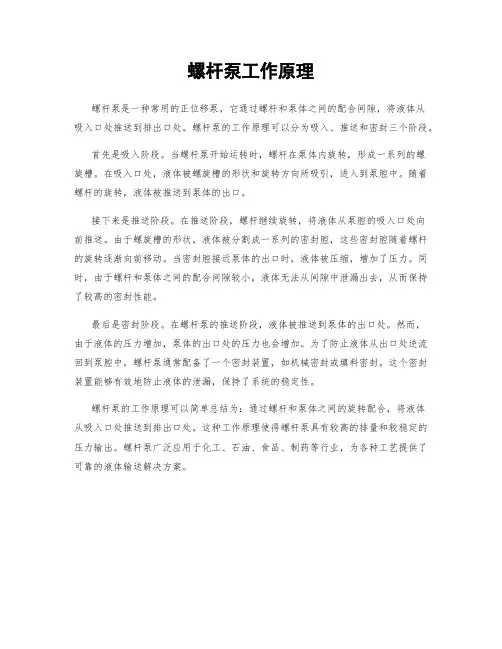

螺杆泵工作原理
螺杆泵是一种常用的正位移泵，它通过螺杆和泵体之间的配合间隙，将液体从
吸入口处推送到排出口处。

螺杆泵的工作原理可以分为吸入、推送和密封三个阶段。

首先是吸入阶段。

当螺杆泵开始运转时，螺杆在泵体内旋转，形成一系列的螺
旋槽。

在吸入口处，液体被螺旋槽的形状和旋转方向所吸引，进入到泵腔中。

随着螺杆的旋转，液体被推送到泵体的出口。

接下来是推送阶段。

在推送阶段，螺杆继续旋转，将液体从泵腔的吸入口处向
前推送。

由于螺旋槽的形状，液体被分割成一系列的密封腔，这些密封腔随着螺杆的旋转逐渐向前移动。

当密封腔接近泵体的出口时，液体被压缩，增加了压力。

同时，由于螺杆和泵体之间的配合间隙较小，液体无法从间隙中泄漏出去，从而保持了较高的密封性能。

最后是密封阶段。

在螺杆泵的推送阶段，液体被推送到泵体的出口处。

然而，
由于液体的压力增加，泵体的出口处的压力也会增加。

为了防止液体从出口处逆流回到泵腔中，螺杆泵通常配备了一个密封装置，如机械密封或填料密封。

这个密封装置能够有效地防止液体的泄漏，保持了系统的稳定性。

螺杆泵的工作原理可以简单总结为：通过螺杆和泵体之间的旋转配合，将液体
从吸入口处推送到排出口处。

这种工作原理使得螺杆泵具有较高的排量和较稳定的压力输出。

螺杆泵广泛应用于化工、石油、食品、制药等行业，为各种工艺提供了可靠的液体输送解决方案。

螺杆自吸泵工作原理两大重要主题。

在吸油烟效果相同的情况下，消费者对清洗方便的功能越来越看重。

为此，帅康开发出第九代“免拆洗”系列吸油烟机，实现了烟机一体成型全封闭式设计，使内腔无缝、无钉、无死角、光滑不沾油，高科技菱孔锥形设计的滤油网免除了更换油网的烦恼，从而打破了吸油烟机免拆洗的“概念”神话。

随着“中式厨房欧式化”，新的厨房消费理念兴起，欧式油烟机又卷土重来。

帅康作为行业技术的领先者和核心功能的固守者，首创了中式造型机，将国人对烟机核心功能的需求与欧式机完美地结合起来，既满足了高端消费者对烟机高档化的装饰需求，又解决了欧式油烟机吸力小、易漏油的弊端。

帅康“秀外慧中”的欧式机，使洋品牌的纯欧式机在中国市场的竞争中甘拜下风。

邹国营指出，中国复杂的消费环境，使消费者对产品常常有特殊的要求，企业如不注意到这一点，就难以满足国人的消费需要，甚至还会发生安全问题。

比如在灶具的使用环境上，国外一般使用的是天然气，并有统一的标准，而国内就有三大气源上百种燃气，燃气热值、纯度、供给压力各不相同，对灶具的要求也不一样。

比如说喷嘴，国外一种规格就可以通用；在国内，帅康灶具的喷嘴口从0.4毫米到1.2毫米有几十个规格，只有这样才能适应全国不同的地方燃气标准，以满足灶具节能、环保【G型单螺杆泵】产品:【G型单螺杆泵】产品简介：G型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。

由于其优良的性能，近年来在国内的应用范围也在迅速扩大。

它的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。

我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自己的产品进行不断的改革创新。

目前我单位的产品已自成一个体系，压力为0.6~1.2MPa,特殊要求压力可达3MPa，可满足广大用户对单螺杆泵的不同需求。

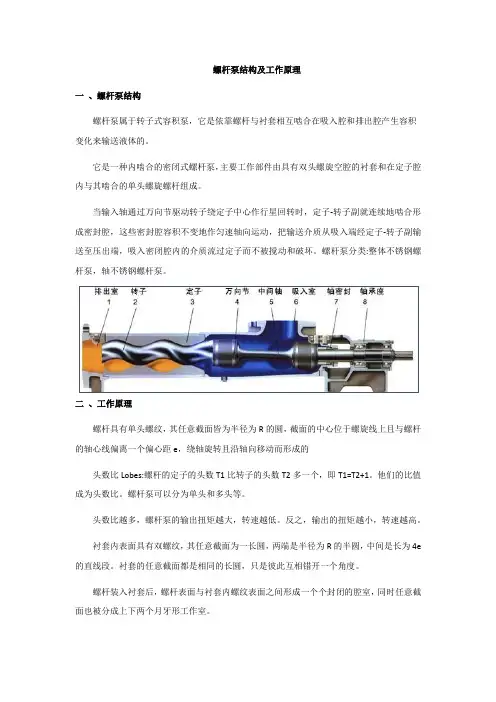

螺杆泵结构及工作原理
一、螺杆泵结构
螺杆泵属于转子式容积泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。

它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套和在定子腔内与其啮合的单头螺旋螺杆组成。

当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子-转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子-转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。

螺杆泵分类:整体不锈钢螺杆泵，轴不锈钢螺杆泵。

二、工作原理
螺杆具有单头螺纹，其任意截面皆为半径为R的圆，截面的中心位于螺旋线上且与螺杆的轴心线偏离一个偏心距e，绕轴旋转且沿轴向移动而形成的
头数比Lobes:螺杆的定子的头数T1比转子的头数T2多一个，即T1=T2+1。

他们的比值成为头数比。

螺杆泵可以分为单头和多头等。

头数比越多，螺杆泵的输出扭矩越大，转速越低。

反之，输出的扭矩越小，转速越高。

衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R的半圆，中间是长为4e 的直线段。

衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。

螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室。

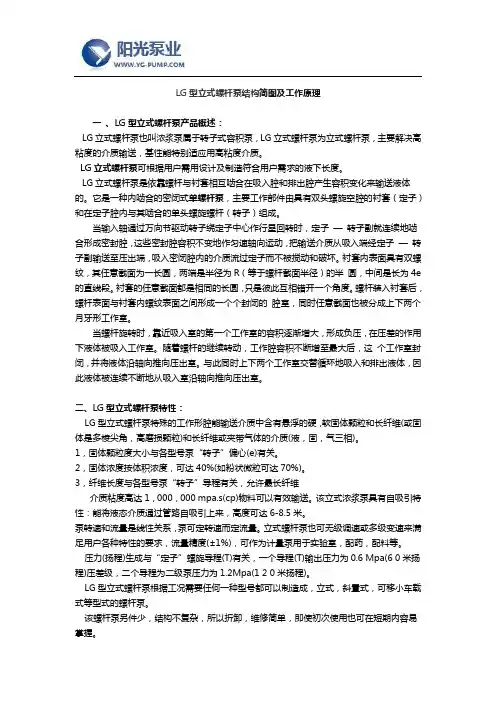

LG型立式螺杆泵结构简图及工作原理一、LG型立式螺杆泵产品概述：LG立式螺杆泵也叫浓浆泵属于转子式容积泵，LG立式螺杆泵为立式螺杆泵，主要解决高粘度的介质输送，基性能特别适应用高粘度介质。

LG立式螺杆泵可根据用户需用设计及制造符合用户需求的液下长度。

LG立式螺杆泵是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。

它是一种内啮合的密闭式单螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。

当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子—转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子—转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。

衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R（等于螺杆截面半径）的半圆，中间是长为4e 的直线段。

衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。

螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室。

当螺杆旋转时，靠近吸入室的第一个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。

随着螺杆的继续转动，工作腔容积不断增至最大后，这个工作室封闭，并将液体沿轴向推向压出室。

与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。

二、LG型立式螺杆泵特性：LG型立式螺杆泵特殊的工作形腔能输送介质中含有悬浮的硬，软固体颗粒和长纤维(或固体是多棱尖角，高磨损颗粒)和长纤维或夹带气体的介质(液，固，气三相)。

1，固体颗粒度大小与各型号泵“转子”偏心(e)有关。

2，固体浓度按体积浓度，可达40%(如粉状微粒可达70%)。

3，纤维长度与各型号泵“转子”导程有关，允许最长纤维介质粘度高达1，000，000 mpa.s(cp)物料可以有效输送。

螺杆泵的工作原理及工作特点螺杆泵是一种常用的正位移泵，广泛应用于化工、石油、食品、制药等行业。

它通过螺杆的旋转来实现液体的输送，具有不少独特的工作原理和工作特点。

一、工作原理螺杆泵的工作原理基于螺杆的旋转运动。

它由一个主螺杆和一个副螺杆组成，两个螺杆之间的间隙形成螺旋腔。

当主螺杆转动时，液体被吸入螺旋腔，随着螺杆的旋转，液体被推进到出口处。

主螺杆和副螺杆的螺旋形状和转动方向决定了液体的输送方向和压力。

二、工作特点1. 高效性能：螺杆泵具有较高的输送效率和压力稳定性。

由于螺杆泵是正位移泵，每一个螺杆转一圈，就能排出固定的液体体积，无论输送介质的黏度变化如何，其流量基本保持不变。

2. 适应性强：螺杆泵适合于各种液体介质，包括低、中、高黏度的液体，甚至包括含有固体颗粒的介质。

它能够有效地输送高黏度液体，如胶体、糊状物质等。

3. 稳定性好：螺杆泵的工作稳定性较高，具有较低的噪音和振动。

由于螺杆泵的结构紧凑，运转平稳，因此在工作过程中产生的噪音和振动较小，有利于保护设备和提高工作环境的安全性。

4. 自吸能力强：螺杆泵具有良好的自吸能力，能够在较长的吸程范围内自吸液体。

这使得螺杆泵能够适应各种工况要求，减少了管道设计和安装的限制。

5. 耐磨性好：螺杆泵的主要运动部件采用耐磨材料创造，具有较好的耐磨性能。

这使得螺杆泵能够在长期运行中保持较高的工作效率，减少了维护和更换零部件的频率。

6. 可调性强：螺杆泵的流量和压力可以通过调整转速和螺杆的几何参数来实现。

这使得螺杆泵能够适应不同工况的需求，提高了其应用的灵便性和可调性。

综上所述，螺杆泵是一种高效、稳定、适应性强的正位移泵。

它的工作原理基于螺杆的旋转运动，通过螺旋腔的形成和液体的推进来实现液体的输送。

螺杆泵具有不少独特的工作特点，包括高效性能、适应性强、稳定性好、自吸能力强、耐磨性好和可调性强等。

这些特点使得螺杆泵在各个行业中得到广泛应用，并成为液体输送的重要设备之一。

双螺杆泵工作原理
双螺杆泵是一种正位移泵，由两个相互啮合的螺杆和泵体构成。

工作原理如下：
1. 初始状态下，两个螺杆相互啮合，并且与泵体内壁之间形成密封腔。

2. 当泵体中的液体被抽入泵体后，螺杆开始旋转。

其中一个螺杆被称为动螺杆，另一个被称为驱动螺杆。

3. 驱动螺杆的旋转带动动螺杆一起旋转，两个螺杆在泵体内部形成螺旋状流道。

4. 当螺杆旋转时，流道逐渐向泵体出口移动，同时液体被推入螺旋状流道内。

5. 通过螺杆的旋转，液体在螺杆槽内形成一道连续的密封线，将液体从泵体的吸入口输送到泵体的出口。

6. 密封线在螺杆槽中不断移动，同时将液体推出泵体，形成连续的输送。

7. 当螺杆继续旋转，将泵体内的液体完全排出后，形成真空，吸引并再次向泵体内吸入液体。

8. 这个过程会不断循环进行，实现连续的泵送液体。

总结：双螺杆泵利用两个相互啮合的螺杆在泵体内部旋转来推送液体。

通过连续推动液体和形成真空的过程，实现了液体的输送。

螺杆泵工作原理螺杆泵是一种常用的离心泵，它利用螺杆的旋转来实现液体的输送。

螺杆泵通常由螺杆、泵体和密封装置组成。

下面将详细介绍螺杆泵的工作原理。

1. 螺杆泵的结构和组成螺杆泵由一个或者多个螺杆和泵体组成。

螺杆通常由一个主螺杆和一个或者多个副螺杆组成，它们之间通过齿轮或者链条相互连接。

泵体通常由进口、出口、泵腔和密封装置等部份组成。

2. 螺杆泵的工作原理螺杆泵的工作原理是基于螺杆的旋转运动。

当螺杆旋转时，液体从进口进入泵腔，随着螺杆的旋转，液体被推送到泵体的出口。

螺杆的旋转方向决定了液体的流动方向。

通常情况下，螺杆泵是顺时针旋转的，液体从进口流入泵腔，然后被推送到出口。

3. 螺杆泵的工作过程螺杆泵的工作过程可以分为吸入、压缩和排出三个阶段。

3.1 吸入阶段当螺杆旋转时，泵腔内的体积逐渐增大，形成一个负压区域。

此时，进口处的液体味被吸入泵腔。

3.2 压缩阶段随着螺杆的旋转，泵腔内的液体被推送到泵体的出口。

在这个过程中，液体被逐渐压缩，形成高压区域。

3.3 排出阶段当液体被推送到泵体的出口时，泵腔内的压力增加，使得出口处的液体被排出。

4. 螺杆泵的优势和应用领域螺杆泵具有以下优势：- 能够输送高粘度液体，如糊状物和胶状物。

- 具有较高的压力和流量。

- 运行稳定，噪音低。

- 适合于各种工业领域，如石油、化工、食品、制药等。

螺杆泵广泛应用于以下领域：- 石油行业：用于输送原油、天然气和石油制品。

- 化工行业：用于输送各种化工液体。

- 食品格业：用于输送食品浆糊、酱料和果酱等。

- 制药行业：用于输送药浆和药液等。

总结：螺杆泵通过螺杆的旋转来实现液体的输送，具有高粘度液体输送能力强、压力和流量大等优势。

它在石油、化工、食品、制药等行业有广泛的应用。

以上就是螺杆泵的工作原理的详细介绍。

螺杆真空泵工作原理螺杆真空泵是一种常见的真空泵，广泛应用于各种工业领域，如化工、医药、电子、食品等。

本文将从工作原理、结构特点、应用领域等方面介绍螺杆真空泵。

一、工作原理螺杆真空泵是一种容积式泵，其工作原理是通过螺杆的旋转运动，将气体从低压区域吸入，经过螺杆的压缩和排放，将气体排到高压区域。

其主要工作原理如下：1.吸气阶段当螺杆旋转时，低压区域形成，使气体从进气口进入螺杆泵。

在这个过程中，气体被分成两部分，一部分被吸入螺杆的螺旋槽中，另一部分则被压缩在螺杆的封头区域。

2.压缩阶段当螺杆旋转到封头处时，螺旋槽中的气体被压缩。

由于螺杆的螺旋槽和封头之间的间隙很小，因此气体被压缩到非常高的压力。

在这个过程中，气体被加热，因此需要冷却系统来冷却气体和螺杆。

3.排气阶段当螺杆旋转到高压区域时，气体被排放到高压区域。

在这个过程中，螺杆的螺旋槽和封头之间的间隙变大，使得气体被排放。

排放的气体经过冷却系统冷却，并被排入大气中或送入下一个真空系统。

二、结构特点螺杆真空泵具有以下结构特点：1.双螺杆结构螺杆真空泵采用双螺杆结构，由主动螺杆和从动螺杆组成。

主动螺杆通过电机驱动旋转，从动螺杆则随之转动。

两个螺杆之间的间隙非常小，可以将气体压缩到非常高的压力，从而实现高真空。

2.密封性好螺杆真空泵的螺旋槽和封头之间的间隙非常小，可以保证气体在压缩过程中不会泄漏。

此外，螺杆真空泵还采用了多个密封结构，如机械密封、气体密封等，可以保证真空度高，泄漏率低。

3.结构简单螺杆真空泵结构简单，由电机、螺杆、封头、冷却系统等组成。

由于其结构简单，因此维护成本低，使用寿命长。

三、应用领域螺杆真空泵广泛应用于以下领域：1.化工螺杆真空泵可以用于化工行业的真空蒸馏、真空干燥等工艺过程中。

2.医药螺杆真空泵可以用于医药行业的真空干燥、真空包装等工艺过程中。

3.电子螺杆真空泵可以用于电子行业的真空冷却、真空灌封等工艺过程中。

4.食品螺杆真空泵可以用于食品行业的真空包装、真空冷却等工艺过程中。
