太阳能组件结构及发电原理

太阳能光伏发电系统的组件与结构介绍太阳能光伏发电系统是一种利用太阳能资源转化为电能的技术。

它由多个组件和特定的结构组成。

本文将对太阳能光伏发电系统的组件与结构进行详细介绍。

一、光伏组件光伏组件是太阳能光伏发电系统的核心部分，主要由太阳能电池、封装材料和支架组成。

1. 太阳能电池太阳能电池是将太阳能辐射转化为电能的关键元件。

常用的太阳能电池有单晶硅、多晶硅和薄膜太阳能电池。

其中，单晶硅太阳能电池具有高转换效率和较长的使用寿命，但成本较高；多晶硅太阳能电池成本相对较低，效率稍低；薄膜太阳能电池柔韧度高，适用于曲面和光伏建筑一体化。

2. 封装材料封装材料用于保护太阳能电池，并提供良好的防水性能和耐候性。

常用的封装材料有聚合物胶料、玻璃和背板。

3. 支架支架是用于固定太阳能电池板的结构，确保光伏组件能够良好地朝向太阳，并具有一定的倾斜角度，以最大程度地接收太阳辐射。

支架的材料一般采用铝合金或不锈钢，以确保良好的耐候性和耐腐蚀性。

二、光伏结构太阳能光伏发电系统的结构设计要考虑安装空间、光照条件和发电效率等因素。

1. 并网式结构并网式结构是指将太阳能光伏系统直接连接到电网供电，通过逆变器将直流电转化为交流电并注入电网。

这种结构具有简单可靠、无需电池储能等优点，适用于居民和商业用户。

2. 离网式结构离网式结构是指将太阳能光伏系统独立运行，不与电网连接，并通过储能设备（如电池组）储存电能以满足用户的用电需求。

这种结构适用于偏远地区或无电区域，具有自给自足的特点。

3. 混合式结构混合式结构是指综合利用并网式和离网式结构，既能接入电网供电，又能独立运行并储存电能。

这种结构可在接入电网的同时，应对电网故障或停电情况，提高系统的可靠性。

三、系统配套设备太阳能光伏发电系统还包括一些配套设备，以确保系统的正常运行和发电效率。

1. 逆变器逆变器用于将太阳能电池板输出的直流电转换为交流电，以供电网或用户使用。

逆变器的选择应根据光伏系统的容量和负载需求进行合理匹配。

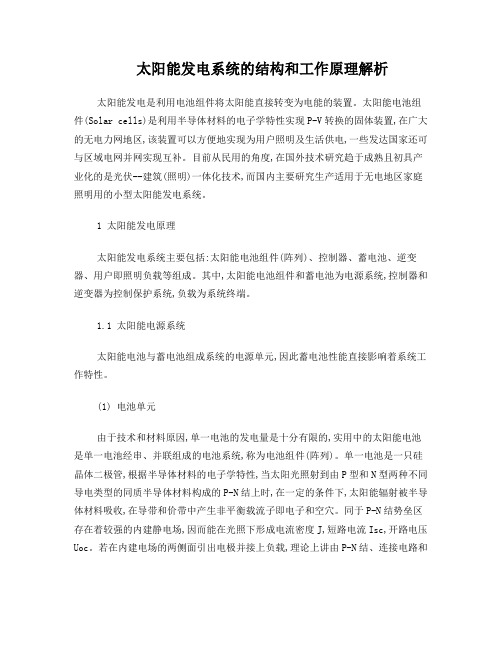

太阳能发电系统的结构和工作原理解析太阳能发电是利用电池组件将太阳能直接转变为电能的装置。

太阳能电池组件(Solar cells)是利用半导体材料的电子学特性实现P-V转换的固体装置,在广大的无电力网地区,该装置可以方便地实现为用户照明及生活供电,一些发达国家还可与区域电网并网实现互补。

目前从民用的角度,在国外技术研究趋于成熟且初具产业化的是光伏--建筑(照明)一体化技术,而国内主要研究生产适用于无电地区家庭照明用的小型太阳能发电系统。

1 太阳能发电原理太阳能发电系统主要包括:太阳能电池组件(阵列)、控制器、蓄电池、逆变器、用户即照明负载等组成。

其中,太阳能电池组件和蓄电池为电源系统,控制器和逆变器为控制保护系统,负载为系统终端。

1.1 太阳能电源系统太阳能电池与蓄电池组成系统的电源单元,因此蓄电池性能直接影响着系统工作特性。

(1) 电池单元由于技术和材料原因,单一电池的发电量是十分有限的,实用中的太阳能电池是单一电池经串、并联组成的电池系统,称为电池组件(阵列)。

单一电池是一只硅晶体二极管,根据半导体材料的电子学特性,当太阳光照射到由P型和N型两种不同导电类型的同质半导体材料构成的P-N结上时,在一定的条件下,太阳能辐射被半导体材料吸收,在导带和价带中产生非平衡载流子即电子和空穴。

同于P-N结势垒区存在着较强的内建静电场,因而能在光照下形成电流密度J,短路电流Isc,开路电压Uoc。

若在内建电场的两侧面引出电极并接上负载,理论上讲由P-N结、连接电路和负载形成的回路,就有光生电流流过,太阳能电池组件就实现了对负载的功率P输出。

理论研究表明,太阳能电池组件的峰值功率Pk,由当地的太阳平均辐射强度与末端的用电负荷(需电量)决定。

(2) 电能储存单元太阳能电池产生的直流电先进入蓄电池储存,蓄电池的特性影响着系统的工作效率和特性。

蓄电池技术是十分成熟的,但其容量要受到末端需电量,日照时间(发电时间)的影响。

太阳能光伏板工作原理太阳能光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。

不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，但不涉及机械部件。

一、太阳能光伏发电工作原理太阳能光伏发电是依靠太阳能电池组件，利用半导体材料的电子学特性，当太阳光照射在半导体PN结上，由于P－N结势垒区产生了较强的内建静电场，因而产生在势垒区中的非平衡电子和空穴或产生在势垒区外但扩散进势垒区的非平衡电子和空穴，在内建静电场的作用下，各自向相反方向运动，离开势垒区，结果使P区电势升高，N区电势降低，从而在外电路中产生电压和电流，将光能转化成电能。

二、太阳能光伏发电系统组成1.太阳能电池组件一个太阳能电池只能产生大约0.5V的电压，远低于实际使用所需电压。

为了满足实际应用的需要，要把太阳能电池连接成组件。

太阳能电池组件包含一定数量的太阳能电池，这些太阳能电池通过导线连接。

如一个组件上，太阳能电池的数量是36片，这意味着一个太阳能组件大约能产生17V的电压。

通过导线连接的太阳能电池密封成的物理单元称为太阳能电池组件，具有一定的防腐、防风、防雹、防雨的能力，广泛应用于各个领域和系统。

当应用领域需要较高的电压和电流而单个组件不能满足要求时，可把多个组件组成太阳能电池方阵，以获得所需要的电压和电流。

2.直流／交流逆变器将直流电变换成交流电的设备。

由于太阳能电池发出的是直流电，而一般的负载是交流负载，所以逆变器是不可缺少的。

逆变器按运行方式，可分为独立运行逆变器和并网逆变器。

独立运行逆变器用于独立运行的太阳能电池发电系统，为独立负载供电。

并网逆变器用于并网运行的太阳能电池发电系统将发出的电能馈入电网。

逆变器按输出波形又可分为方波逆变器和正弦波逆变器。

3.配电室设计由于并网发电系统没有蓄电池及太阳能充放电控制器及交直流配电系统，因此，如果条件允许的话可以将并网发电系统逆变器放在并网点的低压配电室内，否则只要单独建一座4～6平方米的低压配电室就可以了。

光伏发电系统的组成及工作原理光伏发电系统主要由光伏组件、控制器、逆变器、蓄电池及其他配件组成（并网不需要蓄电池）。

根据是否依赖公共电网，分为离网跟并网两种，其中离网系统是独立运行的、不需要依赖电网。

离网光伏系统配备了有储能作用的蓄电池，可保证系统功率稳定，能在光伏系统夜间不发电或阴雨天发电不足等情况下供给负载用电。

不管何种形式，工作原理均为光伏组件将光能转换成直流电，直流电在逆变器的作用下转变成交流电，最终实现用电、上网功能。

1、光伏组件光伏组件是整个发电系统里的核心部分，由光伏组件片或由激光切割机机或钢线切割机切割开的不同规格的光伏组件组合在一起构成。

由于单片光伏电池片的电流和电压都很小，所以要先串联获得高电压，再并联获得高电流，通过一个二极管（防止电流回输）输出，然后封装在一个不锈钢、铝或其他非金属边框上，安装好上面的玻璃及背面的背板、充入氮气、密封。

把光伏组件串联、并联组合起来，就成了光伏组件方阵，也叫光伏阵列。

工作原理：太阳光照在半导体p-n结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由p区流向n区，电子由n区流向p 区，接通电路后就形成电流。

其作用是将太阳能转化为电能，并送往蓄电池中存储起来，或推动负载工作。

组件类型：①单晶硅：光电转换率≈18%，最高可达到24%，是所有光伏组件中转换率最高的，一般采用钢化玻璃及防水树脂封装，坚固耐用，使用寿命一般可达25年。

②多晶硅：光电转换率≈14%，与单晶硅的制作工艺差不多，多晶硅的区别在于光电转换率更低、价格更低、寿命更短，但多晶硅材料制造简便、节约电耗，生产成本低，因此得到大力发展。

③非晶硅：光电转换率≈10%，与单晶硅和多晶硅的制作方法完全不同，是一种薄膜式太阳电池，工艺过程大大简化，硅材料消耗很少，电耗更低，它的主要优点是在弱光条件也能发电。

2、控制器（离网系统使用）光伏控制器是能自动防止蓄电池过充电和过放电的自动控制设备。

采用高速CPU微处理器和高精度A/D模数转换器，是一个微机数据采集和监测控制系统，既可快速实时采集光伏系统当前的工作状态，随时获得PV站的工作信息，又可详细积累PV站的历史数据，为评估PV系统设计的合理性及检验系统部件质量的可靠性提供了准确而充分的依据，还具有串行通信数据传输功能，可将多个光伏系统子站进行集中管理和远距离控制。

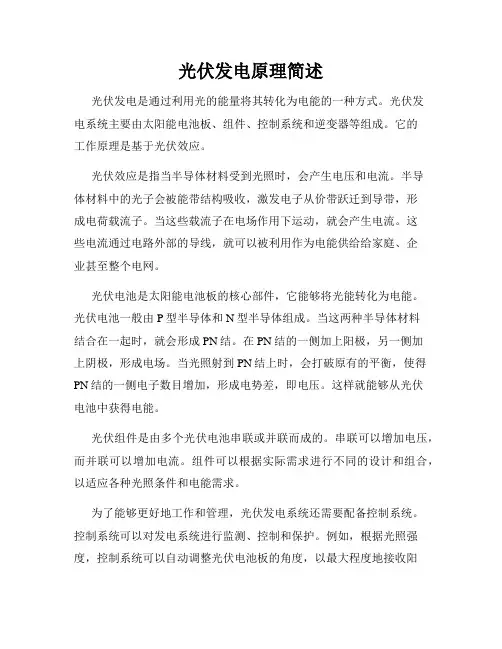

光伏发电原理简述光伏发电是通过利用光的能量将其转化为电能的一种方式。

光伏发电系统主要由太阳能电池板、组件、控制系统和逆变器等组成。

它的工作原理是基于光伏效应。

光伏效应是指当半导体材料受到光照时，会产生电压和电流。

半导体材料中的光子会被能带结构吸收，激发电子从价带跃迁到导带，形成电荷载流子。

当这些载流子在电场作用下运动，就会产生电流。

这些电流通过电路外部的导线，就可以被利用作为电能供给给家庭、企业甚至整个电网。

光伏电池是太阳能电池板的核心部件，它能够将光能转化为电能。

光伏电池一般由P型半导体和N型半导体组成。

当这两种半导体材料结合在一起时，就会形成PN结。

在PN结的一侧加上阳极，另一侧加上阴极，形成电场。

当光照射到PN结上时，会打破原有的平衡，使得PN结的一侧电子数目增加，形成电势差，即电压。

这样就能够从光伏电池中获得电能。

光伏组件是由多个光伏电池串联或并联而成的。

串联可以增加电压，而并联可以增加电流。

组件可以根据实际需求进行不同的设计和组合，以适应各种光照条件和电能需求。

为了能够更好地工作和管理，光伏发电系统还需要配备控制系统。

控制系统可以对发电系统进行监测、控制和保护。

例如，根据光照强度，控制系统可以自动调整光伏电池板的角度，以最大程度地接收阳光；同时，它可以监测电池组件的温度、电压和电流等参数，以便及时发现和处理故障。

最后，光伏发电系统还需要逆变器。

逆变器可以将太阳能电池板产生的直流电转化为交流电。

交流电是我们日常生活中使用的电能形式，可以供给家庭、企业等各种电器设备使用。

总之，光伏发电是一种重要的可再生能源技术。

其工作原理基于光伏效应，通过将光能转化为电能来满足人们对电力的需求。

随着科技的进步和成本的降低，光伏发电系统正在越来越广泛地应用于城市、农村和工业领域，成为未来能源发展的重要方向。

光伏发电的原理及使用方法
光伏发电是一种利用太阳能转化为电能的技术。

光伏发电系统由光伏电池组件、光伏逆变器、支架、电力接入等组成。

光伏发电的原理是通过光伏电池组件将太阳能转化为直流电能。

光伏电池组件由多个光伏电池单元组成，这些电池单元由半导体材料制成，当太阳光照射到电池表面时，光的能量被半导体材料吸收，激发出电子。

这些电子通过电池内部的电场向电池的正极移动，形成电流。

直流电经过光伏逆变器的转换，变成交流电，可供家庭或工业用电。

光伏发电系统的使用方法包括：
1. 安装光伏电池组件：将光伏电池组件安装在阳光充足的地方，如屋顶或地面。

确保组件朝向太阳，并且不会被阴影遮挡，以最大限度地吸收太阳能。

2. 连接光伏逆变器：将光伏电池组件的直流电线与光伏逆变器的输入端相连。

光伏逆变器将直流电转换为交流电，以供家庭或工业使用。

3. 连接电力接入：将光伏逆变器的交流电线连接到家庭或工业用电系统，以直接使用光伏发电产生的电能。

如果发电的电能超过使用的电能，多余的电能可以输入电网，实现向电网供电。

4. 进行维护和监控：定期检查光伏电池组件的状态，确保其正常工作。

同时，监控发电量和电网连接情况，保证光伏发电系统的效率和安全性。

光伏发电系统的使用方法可以根据实际需求进行调整，如通过添加电池储存系统
来储存多余的电能，以在夜间或阴天供电使用。

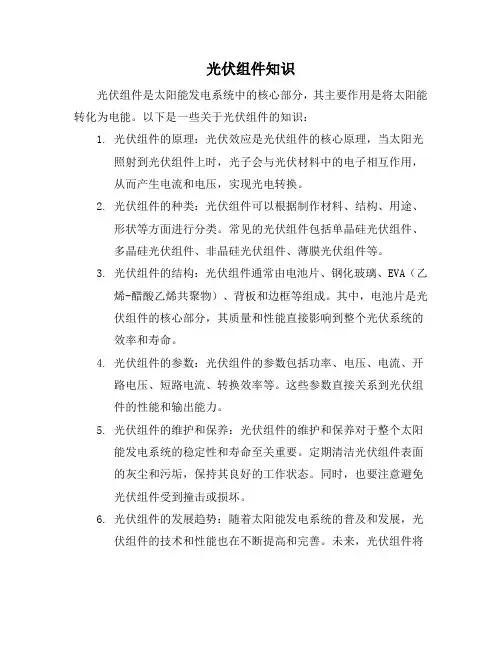

光伏组件知识
光伏组件是太阳能发电系统中的核心部分，其主要作用是将太阳能转化为电能。

以下是一些关于光伏组件的知识：
1.光伏组件的原理：光伏效应是光伏组件的核心原理，当太阳光
照射到光伏组件上时，光子会与光伏材料中的电子相互作用，
从而产生电流和电压，实现光电转换。

2.光伏组件的种类：光伏组件可以根据制作材料、结构、用途、
形状等方面进行分类。

常见的光伏组件包括单晶硅光伏组件、
多晶硅光伏组件、非晶硅光伏组件、薄膜光伏组件等。

3.光伏组件的结构：光伏组件通常由电池片、钢化玻璃、EVA（乙
烯-醋酸乙烯共聚物）、背板和边框等组成。

其中，电池片是光
伏组件的核心部分，其质量和性能直接影响到整个光伏系统的
效率和寿命。

4.光伏组件的参数：光伏组件的参数包括功率、电压、电流、开
路电压、短路电流、转换效率等。

这些参数直接关系到光伏组
件的性能和输出能力。

5.光伏组件的维护和保养：光伏组件的维护和保养对于整个太阳
能发电系统的稳定性和寿命至关重要。

定期清洁光伏组件表面
的灰尘和污垢，保持其良好的工作状态。

同时，也要注意避免
光伏组件受到撞击或损坏。

6.光伏组件的发展趋势：随着太阳能发电系统的普及和发展，光
伏组件的技术和性能也在不断提高和完善。

未来，光伏组件将
朝着高效、低成本、环保、耐久等方向发展，同时，其应用领域也将更加广泛。

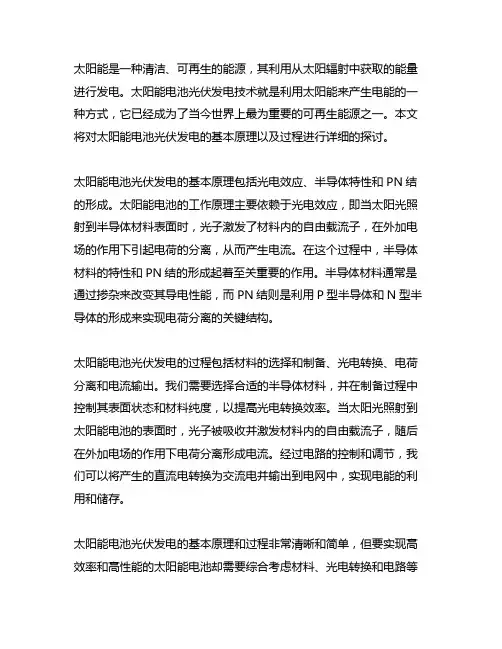

太阳能是一种清洁、可再生的能源，其利用从太阳辐射中获取的能量进行发电。

太阳能电池光伏发电技术就是利用太阳能来产生电能的一种方式，它已经成为了当今世界上最为重要的可再生能源之一。

本文将对太阳能电池光伏发电的基本原理以及过程进行详细的探讨。

太阳能电池光伏发电的基本原理包括光电效应、半导体特性和PN结的形成。

太阳能电池的工作原理主要依赖于光电效应，即当太阳光照射到半导体材料表面时，光子激发了材料内的自由载流子，在外加电场的作用下引起电荷的分离，从而产生电流。

在这个过程中，半导体材料的特性和PN结的形成起着至关重要的作用。

半导体材料通常是通过掺杂来改变其导电性能，而PN结则是利用P型半导体和N型半导体的形成来实现电荷分离的关键结构。

太阳能电池光伏发电的过程包括材料的选择和制备、光电转换、电荷分离和电流输出。

我们需要选择合适的半导体材料，并在制备过程中控制其表面状态和材料纯度，以提高光电转换效率。

当太阳光照射到太阳能电池的表面时，光子被吸收并激发材料内的自由载流子，随后在外加电场的作用下电荷分离形成电流。

经过电路的控制和调节，我们可以将产生的直流电转换为交流电并输出到电网中，实现电能的利用和储存。

太阳能电池光伏发电的基本原理和过程非常清晰和简单，但要实现高效率和高性能的太阳能电池却需要综合考虑材料、光电转换和电路等多方面因素。

希望随着科技的不断进步和创新，太阳能电池光伏发电技术能够在未来发挥更为重要的作用，为人类社会的可持续发展和环境保护做出更大的贡献。

太阳能电池光伏发电技术作为一种清洁、可再生的能源生成方式，不仅在环保和可持续发展方面发挥着重要作用，同时也在能源领域的发展中扮演着越来越重要的角色。

随着全球对可再生能源的需求不断增加，太阳能电池光伏发电技术的研究和应用也在不断深入。

接下来我们将进一步扩展对太阳能电池光伏发电技术的原理和应用进行探讨。

1. 太阳能电池光伏发电技术在环境保护和可持续发展中的重要性太阳能电池光伏发电技术作为一种清洁能源，对环境保护和可持续发展具有重要意义。
