节水型水龙头设计毕业设计

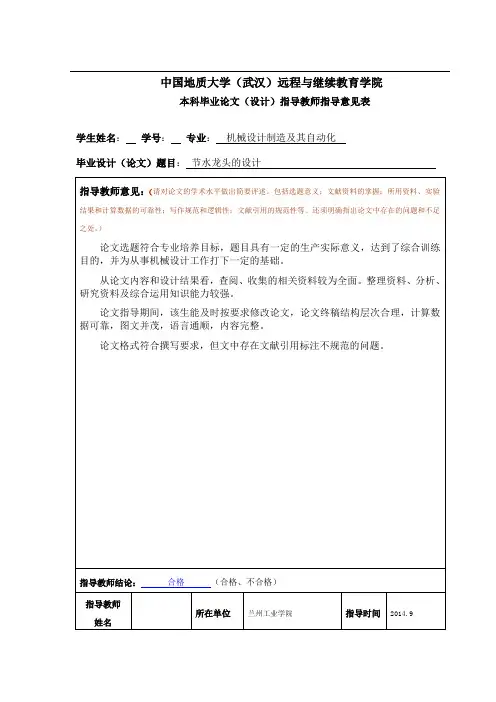

中国地质大学（武汉）远程与继续教育学院本科毕业论文（设计）指导教师指导意见表学生姓名：学号：专业：机械设计制造及其自动化毕业设计（论文）题目：节水龙头的设计指导教师意见：（请对论文的学术水平做出简要评述。

包括选题意义；文献资料的掌握；所用资料、实验结果和计算数据的可靠性；写作规范和逻辑性；文献引用的规范性等。

还须明确指出论文中存在的问题和不足之处。

）论文选题符合专业培养目标，题目具有一定的生产实际意义，达到了综合训练目的，并为从事机械设计工作打下一定的基础。

从论文内容和设计结果看，查阅、收集的相关资料较为全面。

整理资料、分析、研究资料及综合运用知识能力较强。

论文指导期间，该生能及时按要求修改论文，论文终稿结构层次合理，计算数据可靠，图文并茂，语言通顺，内容完整。

论文格式符合撰写要求，但文中存在文献引用标注不规范的问题。

指导教师结论：合格（合格、不合格）指导教师所在单位兰州工业学院指导时间2014.9 姓名中国地质大学（武汉）远程与继续教育学院本科毕业设计（论文）评阅教师评阅意见表学生姓名：学号：专业：机械设计制造及其自动化毕业设计（论文）题目：节水龙头的设计评阅意见：（请对论文的学术水平做出简要评述。

包括选题意义；文献资料的掌握；所用资料、实验结果和计算数据的可靠性；写作规范和逻辑性；文献引用的规范性等。

还须明确指出论文中存在的问题和不足之处。

）论文选题方向正确，符合本专业毕业设计要求。

论文通过对普通水龙头在使用中存在的问题的论述，提出了一种原理视按钮式圆珠笔的改进型水龙头。

论文通过2种方案的对比，选取了一种可靠、易行的方案，并就所设计的水龙头内容结构进行了较为详细的分析和论述，阐明了工作原理和实现方法。

论文结构基本合理，语句较为通顺，论述也较为充分。

存在的问题：1、参考文献年代较旧，且文中的引用标注不符合规范。

2、论文其它格式修改见批注。

3、既然已有做好的事物，最好进行与普通水龙头的使用性能对比，以说明设计的合理性和实用性。

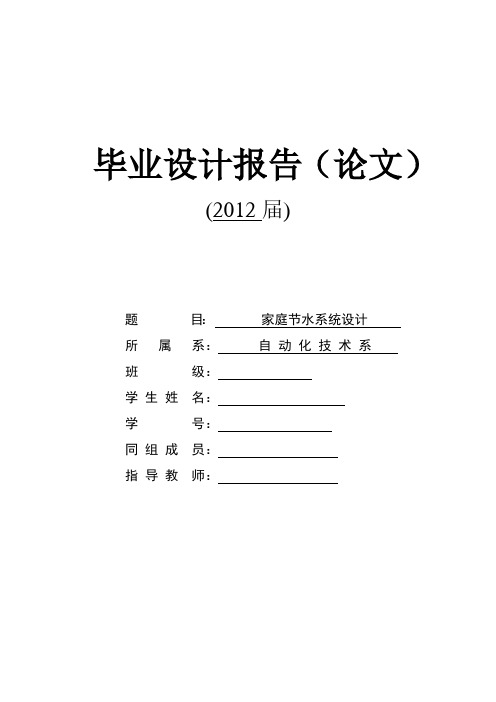

毕业设计报告（论文）(2012届)题目：家庭节水系统设计所属系：自动化技术系班级：学生姓名：学号：同组成员：指导教师：摘要节水，已是全人类众所周知的一件大事，大量的生活用水在人们用水过程中浪费，我们通过此项目来进行自动清洗，投药，过滤，使水进行2次循环使用。

本课题中采用PLC来完成家庭节水一部分的操作。

：投放药品、计时进行清洗、检测水位等、另外我们运用光电传感器以其独特的传感探测性能，应用于这种家庭节水装置中，将废水冲洗厕所，可再利用水再次利用等，这对现有紧张的水资源形势无疑有很大的缓冲作用。

关键字:PLC 节水传感器目录摘要 (II)目录 ................................................................................................................................................ I II 第一章绪论. (5)1.1本课题设计的背景 (5)1.2本课题的现状 (5)1.3本课题的设计内容 (6)1.3.1 本课题设计的目的和意义 (6)1.3.2 系统的设计 (6)1.3.3 系统的硬件设计 (6)1.3.4 系统的软件的设计 (7)第二章系统控制方案的确定 (8)2.1 课题简单介绍 (8)2.2 方案分析和设计 (8)第三张系统硬件设计 (10)3.1传感器的介绍及选用 (10)3.1.1传感器的介绍 (10)3.1.2 传感器的分类 (10)3.1.3 传感器的选用 (10)3.1.3.1 光电传感器的介绍 (10)3.1.3.2 光电传感器的原理及应用 (11)3.1.3.3光电传感器的特点 (11)3.1.3.4 光电传感器的选用 (12)3.1.3.5 液位传感器的原理 (13)3.1.3.6 液位传感器的工作原理 (13)3.1.3.7 液位传感器的功能特点 (14)3.1.3.8 液位传感器的选用 (14)3.2 电磁阀的介绍及选用 (15)3.2.1 电磁阀的介绍 (15)3.2.2 电磁阀的工作原理 (15)3.2.3 电磁阀的选用 (15)3.3 材料清单 (16)第四章控制系统软件的选用 (17)4.1 可编程控制器的选型 (17)4.1.1 PLC概述 (17)4.1.2 PLC的特点 (17)4.2 组态王监控软件设计 (19)4.2.1 组态软件简介 (19)4.2.2 组态王的通信参数设置 (19)4.2.3 新建工程与组态变量 (20)第五章系统软件的设计 (22)5.1 I/O分配表 (22)5.2 接线图 (22)5.3 梯形图 (23)5.2 组态 (23)5.3.1第一次设计方案组态图 (23)5.3.2 第二次设计方案简单组态图 (24)5.3.3 数据词典 (24)第六章系统调试 (25)6.1 硬件调试 (25)6.2 软件调试 (25)6.3 系统调试 (25)结论 (26)致谢 (27)参考文献 (28)第一章绪论1.1本课题设计的背景中国水资源短缺、淡水资源总量约每年26200亿m³，人均占有量为2392m³，为世界人均占有量的四分之一，名列第110位，由于各地区处于不同的水文带及季风气候影响，水资源与徒弟、矿产资源分布和工业用水结构不相适应。

毕业设计报告（论文）(2012届)题目：家庭节水系统设计所属系：自动化技术系班级：学生姓名：学号：同组成员：指导教师：摘要节水，已是全人类众所周知的一件大事，大量的生活用水在人们用水过程中浪费，我们通过此项目来进行自动清洗，投药，过滤，使水进行2次循环使用。

本课题中采用PLC来完成家庭节水一部分的操作。

：投放药品、计时进行清洗、检测水位等、另外我们运用光电传感器以其独特的传感探测性能，应用于这种家庭节水装置中，将废水冲洗厕所，可再利用水再次利用等，这对现有紧张的水资源形势无疑有很大的缓冲作用。

关键字:PLC 节水传感器目录摘要 (II)目录 ................................................................................................................................................ I II 第一章绪论. (5)1.1本课题设计的背景 (5)1.2本课题的现状 (5)1.3本课题的设计内容 (6)1.3.1 本课题设计的目的和意义 (6)1.3.2 系统的设计 (6)1.3.3 系统的硬件设计 (6)1.3.4 系统的软件的设计 (7)第二章系统控制方案的确定 (8)2.1 课题简单介绍 (8)2.2 方案分析和设计 (8)第三张系统硬件设计 (10)3.1传感器的介绍及选用 (10)3.1.1传感器的介绍 (10)3.1.2 传感器的分类 (10)3.1.3 传感器的选用 (10)3.1.3.1 光电传感器的介绍 (10)3.1.3.2 光电传感器的原理及应用 (11)3.1.3.3光电传感器的特点 (11)3.1.3.4 光电传感器的选用 (12)3.1.3.5 液位传感器的原理 (13)3.1.3.6 液位传感器的工作原理 (13)3.1.3.7 液位传感器的功能特点 (14)3.1.3.8 液位传感器的选用 (14)3.2 电磁阀的介绍及选用 (15)3.2.1 电磁阀的介绍 (15)3.2.2 电磁阀的工作原理 (15)3.2.3 电磁阀的选用 (15)3.3 材料清单 (16)第四章控制系统软件的选用 (17)4.1 可编程控制器的选型 (17)4.1.1 PLC概述 (17)4.1.2 PLC的特点 (17)4.2 组态王监控软件设计 (19)4.2.1 组态软件简介 (19)4.2.2 组态王的通信参数设置 (19)4.2.3 新建工程与组态变量 (20)第五章系统软件的设计 (22)5.1 I/O分配表 (22)5.2 接线图 (22)5.3 梯形图 (23)5.2 组态 (23)5.3.1第一次设计方案组态图 (23)5.3.2 第二次设计方案简单组态图 (24)5.3.3 数据词典 (24)第六章系统调试 (25)6.1 硬件调试 (25)6.2 软件调试 (25)6.3 系统调试 (25)结论 (26)致谢 (27)参考文献 (28)第一章绪论1.1本课题设计的背景中国水资源短缺、淡水资源总量约每年26200亿m³，人均占有量为2392m³，为世界人均占有量的四分之一，名列第110位，由于各地区处于不同的水文带及季风气候影响，水资源与徒弟、矿产资源分布和工业用水结构不相适应。

方案的设计与选择节水龙头设计1 前言什么是节水龙头？水龙头自身具备“省减、限制、俭省”功能才可称“节水龙头”。

节水属于社会概念，即水在使用的过程中，体现出“省减、限制、俭省”功能；龙头属于产品概念，即自来水水管放水的出口。

1.2市面上的节水龙头目前，市面上所出售的节水水龙头，主要有陶瓷芯片式、变距式、自闭式等多种高新技术的新型水龙头。

新型水龙头封闭严密，感应灵敏，关闭速度只有老式水龙头的1/10，节水效果显著。

中国的节水龙头还处在发展阶段，在市场上流通的产品大多是一些引进的外国产品，或者是外国的产品直接进入中国市场。

1.4.1 研究方向本毕业创新设计主要源于节约用水、避免浪费的社会需要。

为了解决上述两种情况，设计具有以下功能的节水龙头：1、圆珠笔按钮式开关：改变了传统旋转式或摇动式开闭水龙头方式，采用按钮开启关闭水龙头。

解决了使用过程中关不严滴水漏水问题；而且更方便使用。

2停水自闭：解决了用水时突然停水忘关水龙头或停水时打开水龙头见没水忘关造成水漫金山。

3稳定流量：解决因水压不定因素造成的无形浪费。

4增大出水面积小流量下增大出水的水面积，更便于使用，节约用水。

3.1 设计方案1方案1：（见图3.1）结构简图如下所示图3.1 方案1原理功能图3.1.1 方案原理零件2固定在水龙头接管上，零件1可在零件2滑动来控制出水口的开闭。

零件1上方加装一个圆珠笔按钮装置。

零件3可在水压下自由滑动来控制零件3与零件2的开度。

如此图所示为停水状态。

零件1处于开启状态，停水时零件3在无水压下被弹簧的弹力下向下移动并被具有始终向里趋势销卡死，即使此时来水，水压无法使零件3移动，因而无法开启水龙头。

达到了停水自闭的功能。

同时通过设计零件3和零件2的开度不同，在水压的作用下调节开度的大小。

当水压正常时，开度适中，当水压过大时开度反而减小，达到了稳定流量的作用。

3.1.2 方案1存在的问题此方案从原理上基本满足原理要求，但存在着许许多的问题。

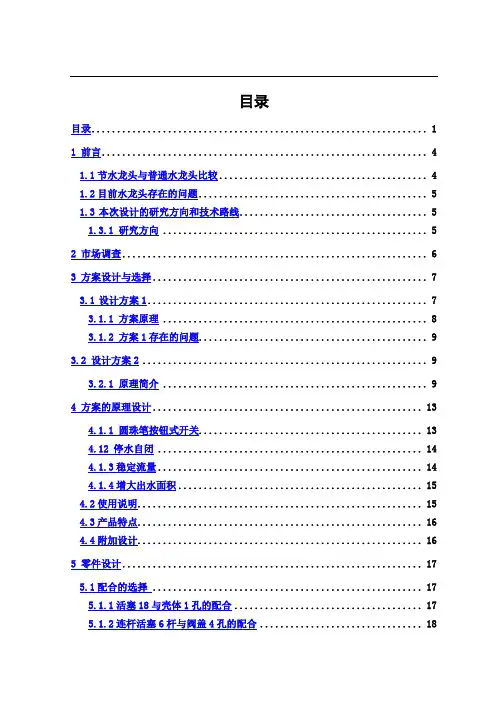

目录目录 (1)1 前言 (4)1.1节水龙头与普通水龙头比较 (4)1.2目前水龙头存在的问题 (5)1.3本次设计的研究方向和技术路线 (5)1.3.1 研究方向 (5)2 市场调查 (6)3 方案设计与选择 (7)3.1设计方案1 (7)3.1.1 方案原理 (8)3.1.2 方案1存在的问题 (9)3.2 设计方案2 (9)3.2.1 原理简介 (9)4 方案的原理设计 (13)4.1.1 圆珠笔按钮式开关 (13)4.12 停水自闭 (14)4.1.3稳定流量 (14)4.1.4增大出水面积 (15)4.2使用说明 (15)4.3产品特点 (16)4.4附加设计 (16)5 零件设计 (17)5.1配合的选择 (17)5.1.1活塞18与壳体1孔的配合 (17)5.1.2连杆活塞6杆与阀盖4孔的配合 (18)5.2表面粗糙度的选择 (18)5.3材料的选择 (18)5.4几个典型零部件的设计 (19)5.4.1壳体1的尺寸结构设计 (19)图5.4.1 壳体尺寸结构设计 (19)5.4.2活塞的18尺寸结构设计 (20)5.4.3连杆活塞6及销5的尺寸结构设计 (20)图5.4.3 连杆话塞及销的尺寸结构设计 (20)6 方案的修改 (21)7 结束语 (23)参考文献： (24)8附件 (25)1 前言什么是节水龙头？水龙头自身具备“省减、限制、俭省”功能才可称“节水龙头”。

节水属于社会概念，即水在使用的过程中，体现出“省减、限制、俭省”功能；龙头属于产品概念，即自来水水管放水的出口。

1.1节水龙头与普通水龙头比较1999年末，国家经贸委、建设部、国家技术监督局、国家建材局等部门联合发出的《通知》要求，自2000年1月1日起，在大中城市新建住宅中强制淘汰铸铁水龙头，推广使用陶瓷芯节水型水龙头。

至今5年过去了，仍有70%的住户没有使用节水型水龙头。

节水龙头省水50%。

水龙头是日常生活中不可缺少的一个家居产品，而一个普通水龙头和一个节水龙头相比，出水量大大不同。

水龙头毕业设计水龙头毕业设计毕业设计是每个大学生都要经历的一段时光，它不仅是对所学知识的综合运用，更是对学生创新能力和实践能力的考验。

而作为工程类专业的学生，我的毕业设计主题是设计一种智能水龙头。

水龙头是我们日常生活中经常接触的东西，但很少有人会关注它的设计和功能。

然而，随着科技的发展和人们对生活品质的要求不断提高，传统的水龙头已经无法满足人们的需求。

因此，我决定设计一种具有智能功能的水龙头，以提高人们的生活品质和使用体验。

首先，我考虑的是水龙头的节水功能。

随着全球水资源的日益紧张，节约用水已经成为当务之急。

因此，我设计了一种智能感应装置，可以根据用户的需求自动调节水流大小和水温，避免浪费水资源。

同时，我还加入了一个水流监测系统，可以实时监测用户的用水情况，并提供相应的用水建议，帮助用户养成节约用水的习惯。

其次，我考虑的是水龙头的过滤功能。

水龙头的水质直接关系到我们的健康，因此我设计了一种智能过滤系统，可以实时监测水质，并根据水质情况自动调节过滤器的工作状态。

同时，我还加入了一个水质检测装置，可以通过手机App实时查看水质情况，并提供相应的处理建议，保证用户饮用水的安全。

另外，我考虑的是水龙头的智能控制功能。

传统的水龙头需要手动开关，不够便捷。

因此，我设计了一种智能控制系统，可以通过手机App或语音控制来实现水龙头的开关和调节。

用户可以通过手机App随时随地控制水龙头的工作状态，实现智能化的生活体验。

最后，我考虑的是水龙头的设计美感。

传统的水龙头设计简单朴素，缺乏艺术感。

因此，我设计了一种外观简洁、线条流畅的水龙头，采用高品质的材料和工艺，打造出一种具有现代感和科技感的产品。

同时，我还加入了一种可定制的外观设计，用户可以根据自己的喜好和家居风格选择不同的外观样式，满足个性化需求。

总之，我的毕业设计主题是设计一种智能水龙头，通过加入节水功能、过滤功能、智能控制功能和设计美感，提高人们的生活品质和使用体验。

目录摘要 (1)关键词 (1)1．引言 (1)2．水龙头的概念 (1)2．1 定义 (1)2．2 分类 (1)2．3 新型水龙头的特点 (2)3．水龙头的行业发展 (2)3．1水龙头来源及发展概况........................... 错误！未定义书签。

3．2各家厂商对中国市场的开拓. (3)4．制作工艺、流程，原理和材料 (3)4.1 水龙头的生产工艺流程 (4)4.2 水龙头的制作工艺 (4)4.3 水龙头的原理 (4)4.4 生产水龙头的材料 (4)5．水龙头灵感来源及设计定位5．1 水龙头的调查分析及结论 ....................................... 5-6 5．2 水龙头的设计定位及想法 .. (7)5．3 水龙头的初稿及制作流程 ...................................... 8-10 5．4 水龙头的三视图 ............................................. 11-12 5．5 水龙头的最终效果图 ......................................... 13-14 结束语 (15)致谢 (15)参考文献 (16)附录 (17)水龙头设计【摘要】本文为毕业设计说明书。

内容主要讲述关于水龙头的由来与新型水龙头的设计方案。

按毕业设计要求，通过一系列的市场调查与市场的分析，对水龙头的市场定位及大致的设计有了明确的方向。

有了详细的市场调查与前期的市场分析，对自己的毕业设计有很大的帮助，起到事半功倍的成效，一些设计元素更是能贴近当今社会的需求与80后的审美观念。

【关键词】现代感、新颖、功能独特1．引言本人毕业设计课题为水龙头设计。

课题来源于跟我们息息相关的日常生活，结合大学期间所学专业的知识与工作之后的实践及分析。

课题任务如任务书所示，以市场调查为基础，对市场定位起到了一定的先前引导作用，使设计能有条不紧的进行并进行一定的修改，使产品自身成呈现出最完美的一面，展现在大家的眼前，而对其他注意事项进行必要的说明，写出详细的设计说明书。

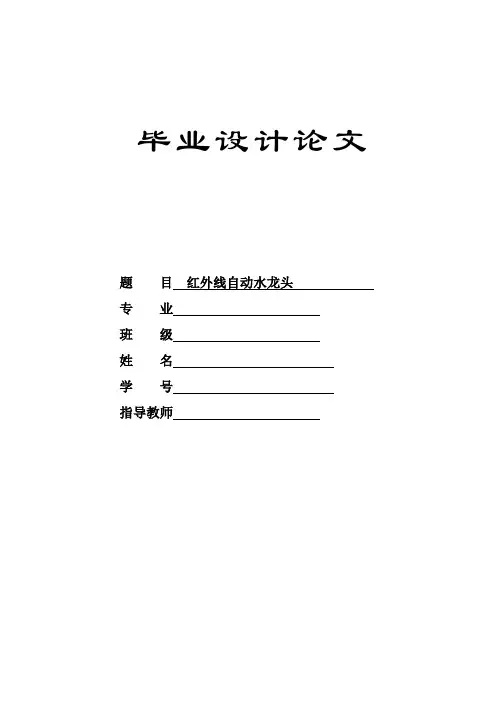

毕业设计论文题目红外线自动水龙头专业班级姓名学号指导教师目录摘要与方案论证 (3)设计原理 (4)电源部份 (5)红外发射电路 (8)接收放大电路 (11)操纵电路 (15)电磁阀 (18)红外线水龙头原理图 (20)元器件清单 (22)心得体会与结 (24)致谢 (25)毕业设计进度表和平常考核 (26)指导教师评语和评分意见 (27)参考文献 (28)摘要介绍了用红外发射与接收电路设计自动水龙头的原理及设计方案。

电路设计简单，利用方便，同时更利于节能，“节本降耗”是每一个企业追求的目标。

传统的水龙头、洗手间供水等设施，利用起来不是专门方便，而且很浪费，在那个基础上，我响应了国家的号召“节本降耗”的精神，设计了自动供水电路，不但能够节约用水，而且还降低了公司内部本钱，达到了“节本降耗”的目的。

红外式自动水龙头由红外发射电路、红外接收放大电路、操纵电路，电磁阀，电源组成220V AC经变压器T降压，变成9V AC，再由整流、滤波、稳压，取得9VDC供给操纵电路工作。

自动水龙头接通电源，当手伸到水龙头下时，使水龙头放出自来水，洗涤完毕，手离开水龙头后，停止放水。

由于知识有限，在文章表达中确信有不适当的地方，希望列位教师多提出宝贵意见。

红外线自动水龙头方安论证：1．该方案选用低功耗红外反射开关（A），功率开关集成电路（Ic）,及电源变换电路组成，红外反射开关向外发射调制红外线，与其同并排安排光敏晶体管来接收，红外信号操纵功率开关集成电路进而驱动电磁水阀。

该红外反射开关是选用模块化产品，全数电路焊装于塑料小盒内，该方案特点是制作简单，安装靠得住。

2．该方案选用多谐振荡器，由红外发射管向外发射红外信号，该信号被接收并转换为电信号，经信号放大电路放大送入译码器，对其信号进行判定，来操纵集成电路是不是工作，进而判定继电器是不是工作。

该方案和方案一比较，方案一由反射开关（A）和功率开关集成电路（Ic）组成，多为成品，水龙头操纵电路与电磁阀一路装在盒子里，便制作，而方案二多采纳集成电路，虽制作复杂，但其稳固性能好，远远大于方案一，而且抗外界干扰例如案一强，节水成效也比较好，因此选用方案二。
