第1篇一、工程概况葫芦岛工程位于我国辽宁省葫芦岛市，该地区属于沿海地区，地下水位较高，工程基础施工过程中，降水问题成为一大难题。
为确保工程顺利进行，特制定本降水施工方案。
二、施工原则1. 严格按照国家相关规范和标准进行施工，确保工程质量。
2. 优先采用环保、节能、高效、安全的降水方法。
3. 确保施工过程中，周边环境不受影响。
4. 加强施工管理，确保工程进度。
三、施工方法1. 预降水：在工程基础施工前，对场地进行预降水，降低地下水位，为后续施工创造有利条件。
2. 深井降水：在场地内设置深井，通过深井降水，降低地下水位，确保施工安全。
（1）深井设计：根据工程地质条件，确定深井直径、深度、间距等参数。
（2）井管制作：采用钢管或钢筋混凝土井管，确保井管强度和耐久性。
（3）井孔施工：采用钻机或冲击钻机进行井孔施工，确保井孔质量。
（4）井孔降水：通过潜水泵将井孔内水位降至设计要求。
3. 管井降水：在场地内设置管井，通过管井降水，降低地下水位。
（1）管井设计：根据工程地质条件，确定管井直径、深度、间距等参数。
（2）井管制作：采用钢管或钢筋混凝土井管，确保井管强度和耐久性。
（3）井孔施工：采用钻机或冲击钻机进行井孔施工，确保井孔质量。
（4）井孔降水：通过潜水泵将井孔内水位降至设计要求。
4. 地下水观测：在施工过程中，对地下水位进行实时观测，确保降水效果。
四、施工进度安排1. 预降水阶段：根据工程进度，合理安排预降水时间，确保施工顺利进行。
2. 深井降水和管井降水阶段：在预降水完成后，立即进行深井降水和管井降水，降低地下水位。
3. 施工过程中，密切关注地下水位变化，及时调整降水方案。
五、质量保证措施1. 施工前，对施工人员进行技术交底，确保施工人员掌握降水技术。
2. 施工过程中，加强施工管理，确保施工质量。
3. 定期对降水设备进行检查、维护，确保设备正常运行。
4. 施工结束后，对降水效果进行评估，确保工程安全。
六、环保措施1. 施工过程中，加强施工现场的环保管理，减少对周边环境的影响。
轻型井点降水施工方案新编完整版（二）材料准备1.滤管：编织布、尼龙丝网、铅丝。
（三）人员准备1.施工队伍：包括技术人员、工人、安全员等。
三.施工工艺（一）井点定位（二）井点钻孔1.在井点位置处进行钻孔，钻孔深度根据设计要求确定。
（三）安装井点管和滤管1.将井点管放入钻孔中，与孔壁紧密贴合。
（四）连接管道1.连接井点管和总管，采用透明管或胶皮管，用铅丝固定。
（五）抽水1.启动水泵，抽取地下水。
四.注意事项1.施工过程中，应注意安全，确保施工人员和设备的安全。
2.施工结束后，应及时清理施工现场，保持环境卫生。
五.轻型井点降水系统拆除1.在工程结束后，根据要求进行轻型井点降水系统的拆除。
2.拆除过程中，应注意安全，确保施工人员和设备的安全。
六.质量验收标准1.轻型井点降水系统应符合设计要求和相关标准。
七.环境安全措施1.施工过程中，应注意环境保护，防止污染。
2.施工结束后，应清理施工现场，保持环境卫生。
最后，进行试抽与检查，若无异常情况，则正式投入降水程序。
在施工过程中，需要保持凿孔冲击管上下移动时垂直，以保证井点降水井壁保持垂直，遇到较大的石块和砖块时，需要保持成孔的直径上下一致。
在注意事项方面，土方挖掘运输车道不需要设置井点，但需要注意及时办理用电手续，保证在抽水期间不停电，并进行常规检查。
出水规律应“先大后小，先浑后清”，若出现异常情况应及时进行检查。
在抽水过程中，需要经常检查和调节离心泵的出水阀门以控制流水量，并保持抽吸与排水的均匀。
通病及现象原因分析预防措施含水层疏干后，土体产生限制基坑周围堆放材料会在井点抽水时在周围地面生密实效应，土层压料，机械设备量，且会出现沉降开裂及位移缩，地面下沉。
宜集中堆放材料。
表层土渗水性较强，抽出的水又迅速返回井内。
进水管、滤网堵塞或泵发生机械故障等。
做好地表排水系统，防止雨水倒灌，井点抽水就近排入下水道中。
抽水前检验水泵，正式抽水前进行试抽。
序号检查项目单位允许偏差允许值检查方法1 排水沟坡度‰ 1～22 井管（点）垂直度﹪ 1 直尺3 井管（点）间距（与设计相比）﹪≤150。

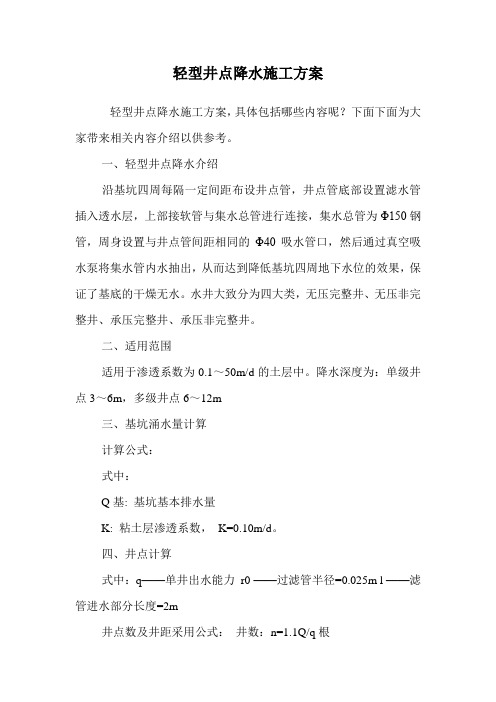

轻型井点降水施工方案轻型井点降水施工方案，具体包括哪些内容呢？下面下面为大家带来相关内容介绍以供参考。

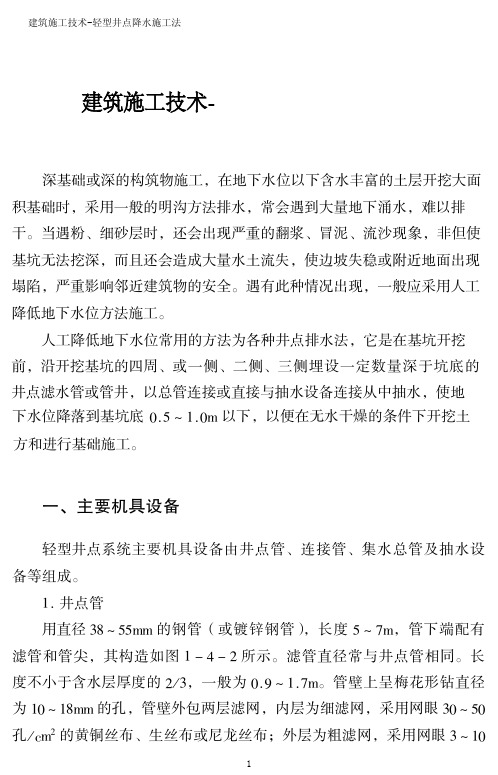

一、轻型井点降水介绍沿基坑四周每隔一定间距布设井点管，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接，集水总管为Φ150钢管，周身设置与井点管间距相同的Φ40吸水管口，然后通过真空吸水泵将集水管内水抽出，从而达到降低基坑四周地下水位的效果，保证了基底的干燥无水。
水井大致分为四大类，无压完整井、无压非完整井、承压完整井、承压非完整井。
二、适用范围适用于渗透系数为0.1～50m/d的土层中。
降水深度为：单级井点3～6m，多级井点6～12m三、基坑涌水量计算计算公式：式中：Q基: 基坑基本排水量K: 粘土层渗透系数，K=0.10m/d。
四、井点计算式中：q——单井出水能力r0 ——过滤管半径=0.025m l ——滤管进水部分长度=2m井点数及井距采用公式：井数：n=1.1Q/q根平均井间距b=L*m/n 式中：L——基坑周长n——井点根数五、井点降水工艺及技术措施降水井成孔采用冲孔机械成孔，但由于冲击成孔效率较低，先由人工先清理块石层障碍，再安排冲击钻机进场。
1、管井成孔工艺场地平整→井位放线→人工清理块石障碍→复核桩位→开挖浆池、浆沟→护筒埋设→桩机就位、孔位校正→冲击造孔、泥浆循环、清除废浆、泥渣→终孔验收→下滤水井管和填充砂砾。
2、降水运行可采用分次降水，即边抽水边进行土方开挖，以使水位缓缓平稳下降，因剧烈水位下降会增加沉降量，避免导致相邻建筑物及道路损坏。
严禁挖土机、吊车等设备撞击降水管、排水管线、电缆等。
降水要保证昼夜连续运转，防止因停泵使水位上升，造成“涌槽”事故，现场要配备备用电源。
设多个闸箱，单闸单箱单机。
专人巡查，发现停泵，立即处理。
降水结束需缓慢稳定抬升水位必具备两个条件：一是建筑物基础工程必须施工完毕，二是建筑物荷载大于地下水上顶托力，满足抗浮设计要求。
3、降水动态观测降水开始后即对地下水位进行全面的观测记录，以便随时获得水位降落信息。
轻型井皮降水施工方嗓XX工程公司年月日目录一、工程概况二、编制依据三、降水方案选择四、井点降水相关计算3五、主要降水设备6六、施工工期七、井点施工方法7八、质量标准及质量保证措施8九、危险点分析10十、安全生产及文明施工措施10十一、环保措施11一、工程概况本期设计为2X600MW亚临界汽轮发电机组。
工程地质状况：本工程持力层采用③圆砾层做持力层，③圆砾，层顶一般埋深3.0m 〜4.5m, 一般厚度6.5m〜9.5m。
④ 细中砂层，层顶埋深一般为10.0m〜13.0m。
一般厚度5.0m〜7.0m。
⑤圆砾层分布于④层之下。
层顶一般埋深15.0m〜18.0m。
⑥粘土（残积土），褐色，稍湿，坚硬，覆于凝灰岩之上。
最大厚度大于6.8m。
二、编制依据《火电施工质量检验及评定标准》《电力建设施工及验收技术规范》《建筑施工计算手册》临时土方开挖图纸三、降水方案选择该工程地处伊敏河畔，属砂砾地质结构，渗透系数为150m/天，容水量大，受降水影响地下水位波动变幅l-2mo枯水期在-6m左右。
而本工程大局部建筑物埋深在- 6m,处于临界状态，丰水期就无法施工，本工程采取的措施是：采用明沟、集水井的方式进行作业层外表水的降水。
在枯水期柱、基础底脚施工完、回填完，防止丰水期吞噬 ,以减少降水施工的降水费用。
基础埋深超过-6m 的，采用局部井点降水。
本工程主厂房基础底标高为-5.0m,不须采用井点降水，而循环水泵坑及汽轮机基础底标高为-7.5m,可采用轻型井点降水。
基础平面基底长度约为50m,宽度约为36m 。
基础埋深 为见施工图，地面持力层为圆砾层，井点降水可以防止大量涌水、冒泥、翻浆，而且 在砂砾地层中开挖基坑时，可防止流砂现象发生，渗流向下改善土的性质，使基底土 质更加密实，结合本工程基础施工主要在枯水期期间，周期较长的特点，采用轻型井 点降水法，沿建筑物环状布置进行人工降水。
同时基坑二角设集水箱协同4台QY- 3.5型潜水泵排除明水的方法。
轻型井点降水XX工程公司年月目准的与地平行的平安沟道盖板或可•靠的围栏、档脚板或警告标志。
7、拉电源时，严禁将电线直接勾挂在闸刀上或直接插入插座内使用，必须用插头连接。
8、施工单位应经常组织施工人员进行平安文明施匚学习，使每位施工人员掌握平安文明施工知识，不断地提高平安文明施工意识，做到平安生产文明施工。
9、由于井点降水处于湿工作状态下，电源平安装置须到达三级保护要求。
十一、环保措施1、井点施工产生的泥浆、弃土应及时清运，运输时必须覆盖，防止产生扬尘和遗撒。
2、排出的地下水应经过沉淀处理后方可排入专用管道。
3、施工现场应遵守现行国家标准《建筑施工场界噪声限值》GB12523规定的噪声限值，发现超标应及时采取措施纠正。
基坑护坡工程施工方案拟建北京X工程，位于北京市X X区，东临X X路，南临X Xo本工程A、B、E座地上XX层，G、C2、C3座地上X层，全现浇剪力墙结构。
4层框架结构综合楼，均设2层地下室。
自然地面标高为36.30米，±0.00标高为37.50 米，基础埋深约6.00米。
'因施工现场狭窄，为保证周边建(构)筑物的平安和基础施工的顺利进行, 须对基坑进行有效支护。
本场地工程地质性质详见《工程地质勘察报告》2、基坑护坡设计方案2.1设计依据1、北京市XX勘察院提供的本场区《工程地质勘察报告》2、体重度统一取为r=20kN/m3。
3、地面超载按一般情况，考虑为q： 20kN/m3。
4、设计与计算遵循国家及北京市有关规范，主要有：《建筑地基基础设计规范》(GB50007—2002)《混凝土结构设计规范》(GB50010—2002)《建筑基坑支护技术规程》(Jql20—99)2.2设计方案根据我公司在北京地区施工经验，结合类似工程实际情况，综合考虑技术平安和经济合理，采用锚喷土钉墙方案。
东侧、南侧作斜坡，共4排土钉，从上至下长度依次为5米、6米、5米、4米，锚筋1016,四排锚筋1018, 间距依次为1.4米、1.3米、1.3米、1.4米，水平间距1.4米；西侧、北侧、东南角按1:0.5放坡，共4排土钉，从上至下长度依次为5米、5米、5米、4米，锚筋1①16,间距依次为1.4米、3米、3米、1.4米，水平间距1.4米。
轻型井点降水施工方案资料一、前言井下作业是煤炭生产过程中一项关键的工作，为了确保井下人员的安全，通常需要进行井点降水处理，降低井下水位。
在这个过程中，采用适当的降水方案可以很好地保护井下人员和设备，并提高生产效率。
本文着重介绍了一种适用于轻型井点降水的施工方案资料，希望对相关从业人员有所帮助。
二、施工流程1、现场勘察：在开始施工前，需要进行一次细致的现场勘察，了解井下水文地质情况、井筒结构、原有降水措施情况等。
2、地质勘探：根据现场勘察结果，进行更详细的地质勘探，确定井下水文地质情况和水位。
3、设计工作：根据地质勘探和现场勘察的结果，进行设计工作，确定降水方案、排水设备和安装方式等。
4、准备材料和设备：在开始施工前，需要准备好必要的材料和设备，如泵、管道、电源、配件、水位计等。
5、清空井筒：在实施轻型井点降水前，需要对井筒进行清空作业，以确保原有降水措施失效。
6、安装降水设备：选用适当的降水设备，根据设计方案进行安装，检查设备安装情况并正确设置水位计。
7、实施降水作业：打开泵的电源，运用相应的控制器进行降水操作，必要时可以调节泵的工作状态。
8、监测井下水位：在降水作业期间，需要定时监测井下水位，并根据情况及时调整泵的运作状态。
9、完成维护和清理：在降水作业结束后，需要对降水设备进行维护和清理，并对井口安装相应的封盖装置。
三、安全注意事项1、施工前需要进行充分的安全教育，明确施工人员的责任和安全注意事项。
2、严格遵守操作规程，按照安全程序进行施工，避免出现安全事故。
3、定期检查降水设备，及时发现并排除隐患。
4、保持通畅的应急通道，及时处置可能出现的突发事件。
四、总结轻型井点降水的施工方案资料涵盖了施工前、施工中和施工后的各个环节，对于井下降水作业有较为详细的介绍和指导。
同时，施工人员需要注意安全问题，避免出现意外事件。
希望此文能为从事井下降水作业的人员提供一定的指导和参考。
xxxxxxxxxxxxx轻型井点降水施工方案编制：审核：同意：二 0 一七年八月目录目录---------------------------------------------------------------------------------------------- 21、编制根据 -------------------------------------------------------------------------------------- 32、工程概况 -------------------------------------------------------------------------------------- 33、地质状况及周边环境 ----------------------------------------------------------------------- 34、施工方案设计 -------------------------------------------------------------------------------- 45、方案数据 -------------------------------------------------------------------------------------- 56、重要方案设备 -------------------------------------------------------------------------------- 57、施工准备 -------------------------------------------------------------------------------------- 68、施工组织计划 -------------------------------------------------------------------------------- 69、施工管理网络 -------------------------------------------------------------------------------- 510、施工工艺------------------------------------------------------------------------------------- 611、施工区域划分施工 ------------------------------------------------------------------------ 712、可能出现的问题及解决办法 ------------------------------------------------------------ 713、特殊状况下的应急方法 ------------------------------------------------------------------ 814、文明施工的安全管理 --------------------------------------------------------------------- 815、备注------------------------------------------------------------------------------------------- 8附图：轻型井点平面图、剖面图轻型井点降水方案1、编制根据1.1本工程施工图纸1.2海南有色工程勘察设计院提供的本工程岩土勘查报告1.3SGBZ-0111 轻型井点降水施工工艺原则1.4现场踏勘状况。
轻型井点降水施工措施一、施工准备（一）施工机具1、管：φ38～55，壁厚为3.0mm的无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm的钢板焊死，在此端1.4m长范围内，在管壁上钻φ15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔50～60mm用10号铅丝绑扎一道，滤管另一端与井点管进行连接。
2、井点管：φ38～55，壁厚为3.0mm的无缝钢管或镀锌管。
3、连接管：透明管或胶皮管，与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。
4、总管：φ75～102钢管，壁厚为4.0mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。
5、抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。
6、移动机具：自制移动式井架(采用旧设备振冲机架)、牵引力为6t的绞车。
7、凿孔冲击管：φ219×8的钢管，其长度为10m。
8、水枪：φ50×5无缝钢管，下端焊接一个φ16的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。
9、蛇形高压胶管：压力应达到1.50MPa以上。
10、高压水泵：100TSW-7高压离心泵，配备一个压力表，作下井管之用。
（二）材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。
（三）技术准备1、详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题及采取的措施。
2、凿孔设备与抽水设备检查。
（四）平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备自制简易井架，因此场地平整度要高一些，设备进场前进行场地平整，以便于井架在场地内移动。
二、井点安装（一）安装程序井点放线定位→安装高压水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。
（二）井点管埋设1、根据建设单位提供的测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水、埋管时灌砂，并用水沟将小坑与集水坑连接，以便排泄多余水。
目录1工程概况------------------------------------------------ 21.1工程概况------------------------------------------- 21.2工程量统计----------------------------------------- 31.3施工工期------------------------------------------- 3 2编制依据------------------------------------------------ 3 3作业前的条件和准备 -------------------------------------- 43.1技术准备------------------------------------------- 43.2领导机构及作业人员---------------------------------- 43.3作业机具------------------------------------------- 43.4安全器具------------------------------------------- 54 作业程序和方法------------------------------------------ 54.1 降水方案的选择------------------------------------- 54.2 降水方案设计--------------------------------------- 64.3 井管平剖面图-------------------------------------- 74.4 基坑降水对周围环境预测 ----------------------------- 74.5 施工工艺流程--------------------------------------- 75 井点布置----------------------------------------------- 76 技术措施----------------------------------------------- 87 安装工艺----------------------------------------------- 88 施工中的安全措施及安全管理 ------------------------------ 9葫芦素煤矿副井井塔工程施工降水方案1工程概况工程名称：葫芦素煤矿副井井塔工程建设地点：内蒙古鄂尔多斯市乌审旗图克镇建设单位：中天合创能源有限责任公司设计单位：中煤邯郸设计工程有限公司地质勘探单位：中煤邯郸设计工程有限责任公司监理单位：北京康迪建设监理咨询公司施工单位：中煤建安第六十八工程处1.1工程概况1.1.1工程范围本工程为本工程位于鄂尔多斯市乌审旗图克镇葫芦素矿区内，本工程为中天合创能源有限责任公司葫芦素煤矿副井井塔工程，结构形式为框架剪力墙结构，基础形式为筏板基础，地上六层，建筑总高度63.500米，轴线尺寸为22.500米*27.500米。
±0.000相当于绝对标高1307.800米，施工现场的场平标高约为1306.000米（-1.8米），基底标高为-6.700米，实际开挖深度4.9米左右。
1.1.2工程特点该地段分布在厂区的东南部，地面自然地坪标高约为1306.000米，本矿区地形地貌较单一，根据《葫芦素矿井岩土工程勘测报告》，按岩性及物理学性质在60米深度范围内自上而下分为9层，叙述如下：①表土层：黄褐色，稍湿，松散状态，局部稍密，上部一般含有草根等杂物。
该层厚度一般在0.3-1.5米之间，平均厚度0.5米，层底标高在1303.16~1306.54m，平均1304.19米。
②细砂：黄褐色及黑褐色，稍密，局部中密状态，湿，沙的主要成分为石英，厚度一般在0.5~4.10m之间，平均厚度1.46米。
层底埋深1.00~4.50米间，平均1.97米，层底标高1300.26-1305.28米，平均1302.73米。
③细砂：黄褐及灰绿色，中密~密实，局部稍密，湿，饱和。
沙的主要成分为石英，次为长石。
厚度1.50米-7.50米，平均厚度4.82米。
层底埋深4.00-9.00米，平均6.78米，层底标高1295.85-1301.86米，平均1297.12米。
本层为副井井塔的持力层。
1.2工程量统计1.3施工工期根据前期计划，施工设备及人员于2011-7-15陆续进入施工现场并对具备施工条件的地段进行施工，于7月20日具备抽水条件，7月25日具备基坑施工条件。
降水维持期为筏板基础施工期，估计从土方开挖完毕至滑模施工至地面时间约为45天左右。
2编制依据3作业前的条件和准备3.1技术准备3.1.1在条件允许的情况下，基坑降水方案实施前，应进行抽水试验，以确定含水层的水文地质参数，以对降水设计进行校核。
3.1.2开工前编写施工措施或施工交底，并报监理审批。
3.1.3施工前完成对施工人员进行施工程序，施工工艺，质量标准，施工危险因素和环境因素辨识及控制措施等方面内容的交底工作。
3.2领导机构及作业人员项目部成立副井井塔降水施工领导小组：组长：姜南副组长：王震王维卫成员：康浩林黄华李延春孙本军许春豹朱培军王传正刘全华多福利3.3作业机具3.4安全器具4 作业程序和方法4.1 降水方案的选择根据场地含水层的分布、结构和水力性质，结合基坑降水要求，本工程降水层为②细砂层、③细砂层内的孔隙潜水，出于其颗粒细、埋深浅、渗透性系数较大，适用真空轻型井点降水技术，方法比较简单，效果好。
真空降水在在降水过程形成负压，有利于沙土固结、边坡及地基稳定。
同时对周边影响较小。
根据现场实际情况、当地工程的降水经验以及副井井塔工程的实际开挖深度，初步拟定采用真空轻型井点一级降水即可。
具体操作根据矿建施工现场的出水情况，初见水位约-4.6米左右，首先将表土先行挖掉一层（挖至-4.4米，第一次挖土实际开挖深度约2.6米）后进行降水插管，插管位置为筏板基础外沿2.5米，插管间距1.5米，用设备8套，降水3-4天后进行二次土方开挖，挖至-6.6米，人工清土至设计基底标高。
4.2 降水方案设计4.2.1井管长度计算降水管深度计算：H≥H1+h+iL+1.5式中 H——井点管的埋置深度H1——基坑开挖深度h——降水后的地下水位线与基坑底面的距离，取0.5米i——降水曲线坡度L——井点管中心至基坑中心的短边距离（降水半径），取25米 l.5——滤管长度[H]＝2.1+0.5+0.01*25+1.5＝4.35m外加1.3倍系数，H实际采用深度取6米。
由于场地地层厚度的有一定的不均匀性，相对隔水层埋深不一，井点深度应根据现场实际情况进行适当的调整。
根据以往施工经验及规范，考虑到地下水情况，当抽水5-7天后，坡度为1%-3%，因此施工时可根据实际情况对降水设备进行调整。
4.2.2涌水量估算4.2.2.1.单井（降水管）涌水量：单井涌水量参照以下公式计算：Q=24ld/a式中 q———单井出水量（m3/d）；d———过滤器外径（mm）,d=40mm；l———过滤器淹没段长度（m），取l＝0.7m；a———与含水层渗透系数有关的经验系数，取a=130;q=24×0.7×40/130＝5.16（m3/d）每套降水设备连接12根降水管，初步估算每套设备每天总涌水量约为1500m³。
4.2.2.2井点管间距计算根据本地区降水经验，井点管间距按照1.5米布设。
4.3 井管平剖面图（见附图一）4.4 基坑降水对周围环境预测副井井塔周围地形地貌单一，井筒施工已完成，真空降水在井点内形成负压，对边坡稳定有利，同时滤管上绑有尼龙网，可预防细颗粒土流失，不对地层扰产生扰动。
考虑周围尚无永久性建筑，对周围地质影响可不考虑。
4.5 施工工艺流程放线定位安装设备冲孔安装井点管、根据设计深度进行插管并封口用弯联管将井点管与总管接通开动真空泵排气，再开动离心水泵抽水测量观测井中地下水位变化。
5 井点布置为保护基坑边坡稳定，边坡范围内地下水降深低于基底不小于0.5米，沿基坑边坡上口边缘1.5m~2.0m环形布置轻型井点管，井点管布置时布置在统一的标高上，根据现场实际情况，标高控制在-2.5m，井点间距1.5m，设计点井168个左右；井点管具体布置见附图二。
6技术措施6.1 按照开挖方案沿基坑四周先挖出井点施工槽以利于井点支管的冲孔施工并降低实际的插管深度。
6.2 为保证冲孔施工的效果，用于冲管施工的钢管管径不小于25mm，插管用潜水泵扬程不小于70米。
6.3 井点设备使用专门设置的电路，以防止工地用电不平衡或超负荷用电后影响井点机组的正常运行，并准备发电机组，防止停电事故造成降水效果打折。
6.4 井点设备在运转过程中，派专人进行进行24小时轮班巡视，发现漏气及时堵漏，以保证足够的真空度。
发现电机或离心泵有异常现象立即报告相关人员进行维修或更换。
6.5 为保证降水过程中无停顿，保证降水效果，在施工现场准备1至2套备用降水设备，出现问题及时进行更换，确保降水期间的连贯性。
6.6 因本地区地形单一，建筑范围内为新征用地，周围建筑空旷，可不考虑降水对周围环境和建筑物的影响。
6.7 抽出地下水的外排措施在远离建筑物约10米远的位置设置外排水沟，将每栋楼的6台降水机组抽出的地下水汇总至外排水沟通过厂区排洪系统排至泄洪沟，7安装工艺7.1滤管加工在井点立管的底部1.5米范围内设置为滤管，滤管范围用手电钻钻孔（Φ10），孔的密度为500个/m2，滤孔设置完毕后用孔径为1mm左右的纱网滤布包裹2层，用细线将滤网扎紧。
7.2 沿井点线路开挖1.2m左右的深排管沟，原则上以挖至初现水位为标准，清除上部障碍物原状土；7.3沿井点线路每3m间距进行冲孔，冲孔的同时，将井点管随冲孔管下入，该区域第一层及第二层均为细沙层，透水性良好，不需要专门填入透水性砂料；7.4井点管连接，井点管与集水总管连接（井点管径为40mm，连接管直径45mm）采用喷灯烘烤后用黄油密封趁热连接安装于连接管后汇总于集水总管；7.5降水设备安装完毕后，先进行试抽水，检查是否出水正常和有无於塞等现象，正常情况下抽水约半小时之后水质逐渐变清。
7.6降水正常运转并观测记录抽水过程中的地下水位下降情况和出水量情况，直至低于基坑底面以下0.5m。
过程控制措施为在基坑中部设置两到三个探测水位坑，深度较设计基底标高底30-50cm，观察坑内水位变化情况并记录。
待基础制作完毕基坑回填后拔除井点管并退场。
8 作业的安全要求和环境条件8施工中的安全措施及安全管理8.1施工现场的电器设备设施必须有有效的安全管理制度，现场电线电气设备设施必须有专业电工经常检查整理，发现问题必须立即解决。
