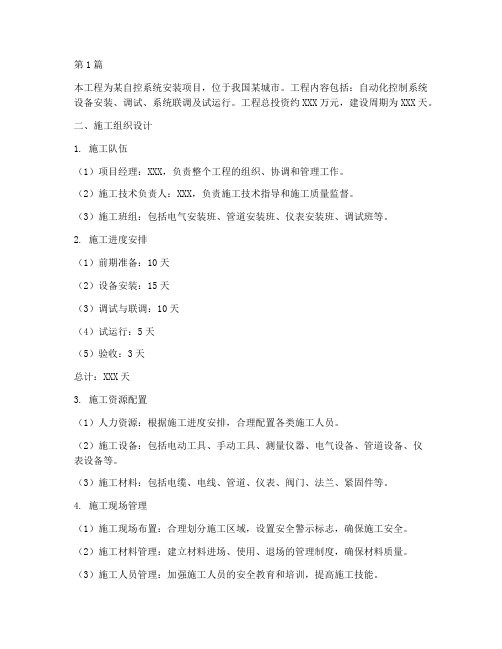

第1篇本工程为某自控系统安装项目，位于我国某城市。
工程内容包括：自动化控制系统设备安装、调试、系统联调及试运行。
工程总投资约XXX万元，建设周期为XXX天。
二、施工组织设计1. 施工队伍（1）项目经理：XXX，负责整个工程的组织、协调和管理工作。
（2）施工技术负责人：XXX，负责施工技术指导和施工质量监督。
（3）施工班组：包括电气安装班、管道安装班、仪表安装班、调试班等。
2. 施工进度安排（1）前期准备：10天（2）设备安装：15天（3）调试与联调：10天（4）试运行：5天（5）验收：3天总计：XXX天3. 施工资源配置（1）人力资源：根据施工进度安排，合理配置各类施工人员。
（2）施工设备：包括电动工具、手动工具、测量仪器、电气设备、管道设备、仪表设备等。
（3）施工材料：包括电缆、电线、管道、仪表、阀门、法兰、紧固件等。
4. 施工现场管理（1）施工现场布置：合理划分施工区域，设置安全警示标志，确保施工安全。
（2）施工材料管理：建立材料进场、使用、退场的管理制度，确保材料质量。
（3）施工人员管理：加强施工人员的安全教育和培训，提高施工技能。
（4）施工质量检查：严格执行施工质量标准，确保工程质量。
三、施工方案1. 施工准备（1）熟悉施工图纸，明确施工要求。
（2）编制施工组织设计，明确施工进度、资源配置、质量标准等。
（3）组织施工人员学习施工技术，提高施工技能。
（4）准备施工设备、材料，确保施工顺利进行。
2. 设备安装（1）电缆敷设：按照设计要求，敷设电缆，确保电缆敷设整齐、牢固、美观。
（2）管道安装：按照设计要求，安装管道，确保管道连接严密、无泄漏。
（3）仪表安装：按照设计要求，安装仪表，确保仪表安装准确、可靠。
（4）电气设备安装：按照设计要求，安装电气设备，确保设备安装牢固、接线正确。
3. 调试与联调（1）单机调试：对设备进行单机调试，确保设备运行正常。
（2）系统联调：对整个系统进行联调，确保各设备之间协调工作。
自动化系统施工方案资料一、概述二、施工过程1.需求分析：根据客户需求和实际情况，进行系统需求分析，确定自动化系统的功能和规模。
2.设计方案：根据需求分析的结果，设计自动化系统的整体方案，包括硬件设备的选择和布局，软件的设计和编写等。
3.采购设备：根据设计方案，采购所需的硬件设备，包括PLC控制器、传感器、执行器等。
4.设备安装：安装硬件设备，并进行布线和连接。
5.软件开发：根据设计方案，编写控制软件，实现自动化系统的功能。
6.系统调试：对安装好的设备和软件进行调试，确保系统正常运行。
7.培训和交接：对客户进行系统使用培训，并进行交接。
三、自动化系统的应用领域1.工业生产：自动化系统可以在工业生产中实现生产过程的自动化控制，包括流水线生产、物料输送、机器操作等。
2.建筑物管理：自动化系统可以应用于建筑物的能耗监测、环境控制、安全监控等方面。
3.交通运输：自动化系统可以实现交通信号灯的自动控制、交通流量监测等。
4.医疗保健：自动化系统可以在医疗保健领域应用于病房的监控、医疗设备的控制等。
5.智能家居：自动化系统可以在家庭中实现家居设备的远程控制、能源管理等。
四、自动化系统的优势1.提高生产效率：自动化系统可以加快生产速度，减少人工操作，提高生产效率。
2.降低成本：自动化系统可以减少人工操作，降低生产成本。
3.提高产品质量：自动化系统可以减少人为因素的干扰，提高产品质量的稳定性和一致性。
4.安全性高：自动化系统可以减少人工操作，降低工人的危险因素。
5.可靠性高：自动化系统的控制设备一般具有较高的可靠性，可以长时间稳定工作。
五、自动化系统的挑战和解决方案1.系统集成难度大：自动化系统涉及到多个硬件设备和软件的集成和配合，需要解决不同设备之间的兼容性和通信问题。
解决方案：选择合适的设备和软件，进行充分测试和验证，确保各个部分的兼容性和稳定性。
2.系统维护困难：自动化系统需要定期维护和更新，包括设备的保养和软件的升级。
自动化设备施工方案一、工程概况本项目为自动化设备施工工程，工程地点位于XXX地区，主要工程内容为自动化设备的吊装、安装、调试等。
工程占地面积约XXX平方米，工程总投资约XXX万元。
工程计划于XXXX年XX月XX日开工，XXXX年XX月XX日竣工。
二、吊装管理（一）、吊装施工组织流程1. 吊装前准备：办理吊装手续，编制吊装方案，组织吊装人员培训，检查工器具及设备状态。
2. 吊装作业：按照吊装方案进行设备吊装，包括设备起吊、运输、卸车、安装等。
3. 吊装完毕：清理现场，检查设备安装质量，办理验收手续。
（二）、现场吊装组织机构1. 吊装指挥部：负责整个吊装过程的组织、协调、指挥工作。
2. 吊装作业班组：负责具体吊装作业的实施。
3. 安全监督组：负责吊装过程的安全监督、检查工作。
4. 质量检查组：负责吊装设备的安装质量检查。
（三）、管理职责1. 吊装指挥部职责：（1）制定吊装施工计划，明确吊装任务、时间、地点、人员等；（2）组织吊装人员培训，提高吊装技能和安全意识；（3）协调施工现场各方关系，确保吊装工作顺利进行；（4）对吊装过程中出现的问题及时处理，确保工程进度和质量。
2. 吊装作业班组职责：（1）严格按照吊装方案进行作业，确保设备安全、准确地吊装到位；（2）负责吊装设备的检查、维护、保养，保证设备正常运行；（3）参加吊装前的安全技术交底，掌握吊装过程中的安全注意事项。
3. 安全监督组职责：（1）监督检查吊装作业的安全措施落实情况，发现问题及时整改；（2）对吊装作业人员进行安全教育和培训，提高安全意识；（3）参与吊装事故的调查处理，总结事故教训，预防类似事故发生。
4. 质量检查组职责：（1）对吊装设备的安装质量进行检查，确保符合设计要求；（2）监督吊装过程中的设备保护措施，防止设备损坏；（3）参与工程验收，确保工程质量满足合同要求。
三、工器具的选用1. 吊装机械：根据自动化设备的重量、尺寸和吊装高度，选用合适的吊装机械，如汽车吊、履带吊、塔吊等。
自动化系统安装施工方案与技术措施1. 引言本文档旨在提供自动化系统安装施工方案与技术措施，确保安全有效地完成系统安装工作。
2. 安装施工方案2.1 准备工作在开始安装施工之前，需要进行以下准备工作：- 确定系统安装位置和布局- 安排合适的施工人员和工具- 开展安全培训和注意事项说明2.2 施工流程系统安装施工的一般流程如下：1. 确认系统安装位置和布局。
2. 安装所需的设备和零部件。
3. 对设备进行连接和接线。
4. 进行电气连接和调试。
5. 安装并配置系统软件。
6. 进行系统测试和性能验证。
7. 完成安装工作并进行验收。
2.3 安全措施在进行系统安装施工时，应遵守以下安全措施：- 确保施工区域的通风和排水良好。
- 使用合适的安全防护装备，如手套、护目镜等。
- 避免使用损坏的工具或设备，以免造成人身或财产损害。
- 确保设备和电源处于断电状态下进行连接和调试。
- 遵守相关法律法规和安全操作规程。
3. 技术措施3.1 系统硬件要求系统安装需要满足以下硬件要求：- 确保设备的兼容性和稳定性。
- 准备足够的存储空间和计算能力。
- 需要使用合适的通讯设备和传感器。
3.2 系统软件要求系统安装需要满足以下软件要求：- 确保软件的版本兼容性。
- 需要进行系统配置和参数设置。
- 提供合适的接口和数据交换功能。
3.3 系统维护与保养系统安装完毕后，需要进行系统的维护与保养：- 定期检查设备的工作状态和运行情况。
- 及时处理设备故障和异常情况。
- 进行系统的升级和更新。
4. 总结本文档提供了自动化系统安装施工方案与技术措施的概述，希望能够帮助顺利完成系统安装工作。
在进行安装施工时，务必遵守相关安全规定和操作规程，确保工作的顺利进行。
第1篇一、方案概述随着科技的不断发展，自动化技术在各个领域得到了广泛应用。
在建筑施工领域，自动化控制技术的应用不仅可以提高施工效率，降低成本，还可以确保施工质量和安全。
本方案旨在提出一套适用于现代建筑施工的自动化控制施工方案，以实现施工过程的智能化、高效化。
二、项目背景1. 施工环境复杂：现代建筑施工项目往往涉及多种施工工艺，场地环境复杂，施工周期长，施工难度大。
2. 施工质量控制要求高：随着建筑市场的竞争日益激烈，施工质量成为企业生存和发展的关键因素。
3. 施工成本控制需求：在当前经济形势下，降低施工成本成为企业提高竞争力的关键。
4. 施工安全风险高：建筑施工过程中存在诸多安全隐患，如高空作业、电气设备操作等，需要严格控制。
三、自动化控制施工方案设计1. 施工过程自动化控制（1）施工计划自动化：利用BIM技术进行施工模拟，实现施工计划的自动化生成，提高施工效率。
（2）施工进度自动化：采用无线传感器网络技术，实时监测施工进度，确保施工进度符合计划要求。
（3）施工资源自动化：通过物联网技术，实现施工资源（如材料、设备、人员等）的智能化调度和管理。
（4）施工质量自动化：采用自动检测设备，对施工过程中的关键工序进行实时监测，确保施工质量。
2. 施工安全管理自动化（1）安全预警系统：利用视频监控、传感器等技术，实时监测施工现场的安全状况，及时发现安全隐患。
（2）安全培训与教育：通过虚拟现实技术，模拟施工现场的安全操作，提高施工人员的安全意识。
（3）应急救援系统：建立应急救援预案，实现施工现场的快速响应和救援。
3. 施工成本自动化控制（1）成本预测与优化：利用大数据分析技术，对施工成本进行预测和优化，降低施工成本。
（2）成本监控与审计：通过自动化监控系统，实时监控施工成本，确保成本控制在合理范围内。
（3）成本结算与支付：采用电子支付、智能结算等技术，提高施工成本结算的效率和准确性。
四、方案实施步骤1. 系统设计阶段（1）需求分析：明确自动化控制施工方案的目标、功能、性能等要求。
一、方案背景随着我国城市化进程的加快，建筑工程项目日益增多，施工环境日益复杂。
为提高施工效率、保障施工安全、降低人力成本，实现工程建设的智能化、自动化，特制定本自动化建设工程施工方案。
二、方案目标1. 提高施工效率，缩短施工周期；2. 保障施工安全，降低事故发生率；3. 降低人力成本，提高企业竞争力；4. 实现工程建设的智能化、自动化。
三、方案内容1. 自动化监测系统（1）基坑监测：采用高精度GPS、激光雷达等设备，对基坑周边环境、支护结构进行实时监测，确保施工安全。
（2）塔吊监测：利用无线通信技术，对塔吊的运行状态、载荷、风速等进行实时监测，防止超载、倾覆等事故发生。
（3）施工进度监测：通过BIM技术，实现施工进度可视化，便于项目管理者实时掌握施工进度，及时调整施工计划。
2. 自动化施工设备（1）混凝土浇筑机器人：采用智能控制系统，实现混凝土的自动配料、输送、浇筑，提高浇筑质量，减少人力成本。
（2）钢筋加工机器人：通过自动化生产线，实现钢筋的自动切割、弯曲、焊接，提高加工效率，降低人工误差。
（3）自动焊接机器人：采用激光、电弧等焊接技术，实现自动焊接，提高焊接质量，降低人工成本。
3. 智能化管理平台（1）建立统一的信息化平台，实现项目全生命周期管理，包括项目规划、设计、施工、验收等环节。
（2）利用大数据、云计算等技术，对项目数据进行实时分析，为项目管理者提供决策支持。
（3）建立远程监控中心，实现对施工现场的实时监控，确保施工安全。
四、实施步骤1. 制定自动化建设工程施工方案，明确施工目标、内容、实施步骤等。
2. 采购自动化监测设备和施工设备，对施工人员进行培训。
3. 建立智能化管理平台，实现项目全生命周期管理。
4. 开展自动化施工，确保施工质量、进度、安全。
5. 对施工过程进行监控，及时发现并解决问题。
6. 对自动化建设工程施工方案进行总结、优化，为后续项目提供借鉴。
五、预期效果通过实施本自动化建设工程施工方案，预计可实现以下效果：1. 施工效率提高20%以上；2. 事故发生率降低30%以上；3. 人力成本降低20%以上；4. 项目管理水平得到全面提升。
自动化工程施工方案一、项目概况本项目是一座大型工业厂房的自动化改造工程，包括生产线、设备、仓储等多个方面。
本工程的目标是提高生产效率、降低人力成本，实现全面自动化生产。
二、施工前的准备工作1、组建项目团队为了保证工程的顺利进行，我们将组建一个由经验丰富的工程师和技术人员组成的团队，负责工程的设计、施工和调试等工作。
2、制定施工计划在确定项目需求和目标之后，我们将制定详细的施工计划，包括工程的时间节点、施工步骤和资源调度等内容。
3、准备施工材料和设备在施工前，我们将充分准备所需的施工材料和设备，并确保它们的质量和数量符合工程需求。
4、安全评估和保障为了保证工程施工过程的安全性，我们将进行严格的安全评估，并全面落实安全保障措施。
三、施工流程1、工程测量和布局在施工前，首先进行场地测量和布局设计，保证设备和设施的合理布局和位置。
2、设备安装和调试按照工程设计图纸，进行设备的安装和调试工作，确保设备的稳定运行和互联互通。
3、自动化系统集成将各个设备和系统进行集成，实现生产线的自动化操作和控制。
4、仓储系统改造对现有的仓储系统进行改造，优化仓储流程，提高仓储效率和精确度。
5、人机协同系统引入智能化的人机协同系统，提高生产效率和质量，并减少人力成本。
6、工程验收和调试对施工完成的自动化系统进行严格的测试和调试，确保系统的稳定性和可靠性。
四、施工后的维护和管理1、制定维护保养方案工程竣工后，我们将制定详细的维护保养方案，包括设备的定期检查和维护，减少设备故障和损坏的风险。
2、人员培训为了保证自动化系统的正常运行，我们将对相关人员进行系统操作和维护的培训，提高他们的技能和素质。
3、系统监控和管理我们将建立健全的系统监控和管理机制，实时监测系统的运行状态，及时发现并处理问题，确保系统的稳定性和安全性。
五、总结和展望在工程完成后，我们将对工程进行总结和评估，发现并总结经验和教训，为后续工程提供参考和借鉴。
我们的目标是通过此次自动化工程施工，使工厂的生产效率得到显著提升，降低人力成本，提高产品质量和竞争力。
自动化工程方案模板一、项目背景（1）项目概况在这一部分，需要对项目的整体情况进行概述，包括项目的规模、主要内容、实施目标等。
（2）项目意义在这一部分，需要说明项目的意义，包括项目对企业/组织的重要性，以及实施项目所能带来的效益。
二、项目目标在这一部分，需要明确项目的主要目标及具体的实施目标，包括但不限于提高生产效益、降低生产成本、提高产品质量、提高管理效率等。
三、项目实施方案（1）项目总体架构在这一部分，需要设计项目的总体架构，包括自动化设备、系统架构、网络架构等。
（2）自动化设备与系统在这一部分，需要对项目所需要的自动化设备与系统进行详细的规划设计，包括设备/系统选型、配置方案、组态方案、接口设计等。
（3）自动化控制方案在这一部分，需要对项目的自动化控制方案进行设计，包括自动化控制策略、控制逻辑、控制参数等。
（4）自动化检测与监控方案在这一部分，需要对项目的自动化检测与监控方案进行设计，包括检测设备/系统选型、监控界面设计、故障诊断方案等。
（5）自动化信息化方案在这一部分，需要对项目的自动化信息化方案进行设计，包括数据采集、数据传输、数据处理、数据存储、数据展示等。
（6）自动化维护与管理方案在这一部分，需要对项目的自动化维护与管理方案进行设计，包括设备/系统维护保养方案、设备/系统故障处理方案、设备/系统远程管理方案等。
四、技术方案选择在这一部分，需要对各项技术方案进行评估比较，选择最适合项目实施的技术方案。
五、项目实施计划在这一部分，需要制定项目的实施计划，包括项目的时间节点安排、实施的步骤顺序、实施的风险预测等。
六、项目实施流程在这一部分，需要制定项目的实施流程，包括项目的实施组织结构、实施人员分工、实施任务分解、实施监督控制等。
七、项目实施保障在这一部分，需要制定项目的实施保障方案，包括项目的资金保障、技术保障、设备保障、人员保障等。
八、项目效益评估在这一部分，需要对项目实施后的效益进行评估分析，包括但不限于生产效益提高情况、成本降低情况、产品质量提高情况等。
自动化工程方案模板范本一、项目背景随着科学技术的不断发展，自动化技术已成为现代工程领域的重要组成部分。
自动化工程是通过应用自动控制技术和信息技术，实现生产过程的自动化、智能化、高效化。
本方案旨在探讨如何实施自动化工程，提高生产效率，降低成本，提高产品质量和可靠性。
二、项目目标1. 实现生产过程的自动化控制，提高生产效率；2. 降低生产成本，提高经济效益；3. 提高产品质量和可靠性；4. 提高工作环境的安全性和舒适度；5. 减少人力资源消耗，提高企业竞争力。
三、项目内容1. 设备自动化：通过引入先进的控制系统和设备，实现生产线的自动化运行，包括自动送料、自动装配、自动包装等；2. 生产过程自动化：通过采用自动化控制系统，实现生产过程的全面自动化监控和控制，包括生产参数的自动调整、故障自诊断和报警等；3. 数据采集和分析：通过采用先进的传感器和数据采集设备，实现对生产过程中各项参数的实时监测和数据采集，同时通过数据分析，优化生产流程和工艺，提高生产效率和产品质量；4. 系统集成：将各个自动化设备和控制系统进行整合，建立一套完整的自动化工程系统，实现设备之间的信息互联和协调。
四、实施步骤1. 项目准备阶段：确定自动化工程的需求和目标，明确自动化工程的实施范围和内容，组织专业团队进行技术评估和方案制定，确定项目实施的预算和时间节点；2. 设计和采购阶段：根据项目需求，对自动化设备和控制系统进行设计和选型，进行设备和系统的采购；3. 建设和安装阶段：进行设备安装和系统调试，进行设备和控制系统的调试和运行测试，进行设备的调试和系统的联调，保证系统的正常运行；4. 运行和维护阶段：进行系统的运行和维护，培训操作人员，建立系统的维护和保养制度，确保系统的长期稳定运行。
五、项目实施方案1. 设备自动化引入先进的自动化设备，包括自动送料系统、自动装配系统、自动包装系统等，实现生产过程的自动化运行；2. 生产过程自动化采用先进的自动化控制系统，实现对生产过程的全面自动化监控和控制，包括生产参数的自动调整、故障自诊断和报警等；3. 数据采集和分析引入先进的传感器和数据采集设备，实现对生产过程中各项参数的实时监测和数据采集，通过数据分析，优化生产流程和工艺；4. 系统集成将设备和控制系统进行整合，建立一套完整的自动化工程系统，实现设备之间的信息互联和协调。
专业自动化施工方案范本一、项目背景自动化施工是在施工领域中应用先进的机械、控制、传感和信息技术，实现建筑施工过程中的自动化和智能化。
在当前建筑行业追求高效、高质量和安全的要求下，自动化施工方案具有广阔的应用前景。
本篇文档将介绍一个专业的自动化施工方案范本，帮助施工方实现自动化施工任务。
二、目标与规划本方案的目标是实现施工任务的自动化，提高施工效率、降低人力成本，并确保施工过程的质量和安全。
在规划上，我们将根据具体的项目需求确定自动化施工系统、机械设备和相关软件的选择和配置，并制定详细的施工流程和操作规范。
三、自动化施工系统在实现自动化施工的过程中，我们采用以下几个关键系统：自动化测量系统采用先进的测量设备和软件，能够实时准确地获取施工现场的数据。
通过与建模软件的结合，实现施工图的数字化和精确测量，以提高施工过程中的准确性和效率。
2. 自动化控制系统自动化控制系统是整个自动化施工的核心。
该系统基于先进的控制技术，通过自动化设备和传感器，实现对施工过程的监控、调度和控制。
通过实时监测和反馈机制，提高施工效率，减少人为错误和安全事故的发生。
3. 自动化运输系统自动化运输系统采用自动化设备和机械，实现对材料和工具的自动运输和搬运。
通过自动导航和路径规划算法，减少人工操作，提高施工效率，并降低劳动强度和危险性。
自动化装配系统通过机器人和自动化设备，实现对构件的自动组装和连接。
通过先进的计算机视觉技术和运动控制算法，提高施工速度和准确度，减少人为错误和损失。
四、机械设备与软件选择根据具体施工任务的特点和要求，我们将选择适合的机械设备和软件来支持自动化施工工作。
1. 机械设备选择在自动化测量系统中，我们将选择高精度的全站仪和激光扫描仪，配备实时定位和测量的软件。
在自动化控制系统中，我们将选择具有高精度定位和导航功能的AGV（自动导引车）和无人机，配备相应的导航和控制软件。
在自动化运输系统中，我们将选择自动导航的搬运机器人和自动传送带，配备路径规划和运输控制软件。
年产 3000 吨三氟氯菊酯自动化技术改造项目自动化系统施工方案项目名称：年产3000 吨三氟氯菊酯自动化技术改造项目建设单位：连云港市华通化学有限公司施工单位：2013 年 7 月自动化系统施工方案1.自控系统概述年产 3000 吨三氟氯菊酯自动化技术改造项目中需检测的主要工艺参数有：温度、流量、压力、液位等，检测仪表相应有：热电偶（阻）、压力变送器、流量变送器、物位变送（传感）器、调节阀门、切断球阀等。
自控系统采用PLC、DCS 控制系统，包括PLD、 DCS主机柜、远程I/O 控制柜等。
2.施工准备组织施工技术人员认真阅读图纸和图纸说明，做好阅读记录，特别是要弄清楚下列问题：管、线、槽的走向、标高和有无预埋等是否确切明了。
管、线、槽的过墙连接方式是否交待清楚。
电缆槽（桥架）的支架是现场制作还是随桥架一起供货。
管、线、槽的支架制作要求和安装要求是否明确。
一次仪表的安装是否有明确要求。
仪表加工件是否详细清楚。
控制电缆、屏蔽电位、通讯电缆、补偿电缆、专用电缆的敷设方式有无特殊规定和明确要求。
PLD、DCS 系统的盘、台、箱、柜有无防尘、防潮、防震等的特殊要求。
接地种类和方式是否明确。
穿线管、导压管、各种现场制作支架的油漆颜色是否有明确要求等等。
参加图纸会审通过会审把专业之间的交叉、衔接问题，设备、材料、加工件不明确的问题，PLD、DCS 安装调试界面划分问题，核心设备、贵重仪器的交接、保管、防护问题要落实清楚。
编制施工图预算、加工件预算和材料预算依据图纸、会审记录、经审批的施工方案、施工安全技术措施和文明施工措施，编制施工图预算、加工件预算和材料预算。
加工件预算包括绘制加工件图纸、编制加工件材料明细和加工要求等内容，为委托加工和编制材料预算提供必要的准备。
制订资源配置计划依据施工图预算和经审批的施工方案制订详细劳动力配置计划和施工机具、标准仪器配置计划。
技术交底施工前要向施工人员进行包括施工验收规范、施工技术、安全技术措施、文明施工措施、降低成本措施等内容的全面技术交底。
施工中还要根据工程特点和进度向施工人员及时进行贵重仪器、特殊设备的安装、调试方法的重点技术交底。
系统调试和试运转前还要进行专项技术交底。
通过交底，使调试和试车人员弄清技术要求、技术标准和试验方法。
3自动化工程施工方法施工总程序表施工准备开箱准备调节阀、一次单体校验控制室安装桥架及保护管安装取源部件按设备管道安装电缆敷设PID 图交管道50%-80%后开工就地仪表安装导电缆整理、绑扎校、接线管道吹除试压系统模拟试验一次元件安装总体要求：(1)确定仪表位置时应考虑测量方便，操作和维护方便。
(2)确定仪表位置时应避开受机械损失或振动的地方，易遭受热辐射的地方，腐蚀和多尘环境、安全阀周围。
(3)一次元件、变送器应先检验后安装。
(4)仪表安装前应外观完整，附件齐全，并按设计规定检查仪表的位号、型号、规格及材质。
(5)直接安装在工艺管道上的仪表，宜在工艺管吹扫、清洗后、试压前安装，仪表外壳上箭头的指向应与被测介质的流向一致。
仪表上的法兰轴线应与工艺管道轴线一致，固定时应使其受力均匀。
(7)现场指示表应安装在易观察的地方。
(6)直接安在工艺设备或管道上的仪表安装完毕后应随同工艺一起进行耐压试验。
取温部件的安装：(1)热电偶、热电阻安装时，应远离磁场。
(2)温度取源部件应垂直工艺管线或逆着介质流向。
(3)在直径小于 76mm的管道上安装测温部件时，应采用装扩大管的方法。
(4)温度取源部件的安装位置应选在介质变化灵敏和具有代表性的地方，不宜选在阀门等阻力部件附近和介质流速成孔角处及振动较大的地方。
、取压部件的安装：(1)压力取源部件的安装位置应选在介质流速稳定的地方。
(2)压力取源部件与温度取源部件在同一管道段上时，应安装在测温部件的上游侧。
(3)压力取源部件的顶部不应超出工艺设备或管道内壁。
(4)就地安装的压力表在水平管道上取压口的方位，一般从顶部或侧面引出，按便于安装、操作及维修考虑。
流量测量的安装：(1)安装节流元件前，应对其外观和节流孔直径进行检查和测量，并作好记录，节流件外观及孔径，应符合设计要求。
(2)节流元件上下游直管段长度应符合规范要求。
(3)安装节流元件所规定的最小直管段，其表面应清洁无凹坑。
(4)测量蒸汽流量节流的元件时，两个冷凝器安装标高必须一致。
电缆保护管的安装要求：(1)保护管弯曲角度不应小于 90 度，其弯曲半径不应小于管外径6 倍。
(2)单根保护管直角弯不应超过两个。
(3)明敷管连接时采用螺纹连接或用直通防爆穿线盒连接，所有连接处均应在螺纹处涂导电膏，确保良好的电气通路。
(4)保护管与检测元件之间用防爆挠性管连接。
导压管敷设：(1)管路敷设前，管内应清扫干净。
(2)测量管路在满足测量要求下，按最短路径敷设。
(3) 测量管路水平敷设时应有一定的坡度，差压管路应大于 1 ：12，其它管路应大于1：100，管路段斜方向应能保证排除气体或凝结液，否则在管路或最低点设排气或排污阀门。
(4)金属导压管应采用冷弯方法，弯曲半径不小于管外径的 3 倍，管路接到仪表时，接头必须对准，不得承受机械拉力。
(5)管子应采用管卡固定在支架上，其支架间距水平敷设为1—，垂直为— 2M。
(6)尽可能使仪表管路和工艺管路一起试压。
电缆桥架和支架的安装电缆桥架包含的结构品种有：直线段、水平弯通、水平三通、水平四通、直三通、垂直四通、上、下弯通、变径直通等。
附件有直连板、变宽板、变高板、伸缩板、弯接板、上下连接板、盖板、隔板、压板、终端板、引下件、竖件、紧固件等。
另外还有立柱、托臂、吊架，其它固定支架及附件等，施工时提前将电缆桥架安装图及安装技术要求说明提供给厂家，厂家即可按图纸要求选型、定尺、定量供货。
电缆桥架是集中电缆走向的主要通道之一，施工程序如下：在敷设的构筑物上定位划线→选用与设计相符的电缆桥架，检查其规格型号与质量→固定支架：包括立柱、托臂→安装桥架，并妥善保管护盖，等电缆放完后加盖→完善油漆。
电缆支架安装顺序为 :根椐设计图纸选料、下料→制作支架并刷油→安装支架→焊接地线，补刷油漆。
安装桥架时，电缆梯架（托架）及其支架（吊）架、连接件和附件的质量应符合要求，其规格、支吊跨距、防腐类型应符合设计要求。
每个梯型的支吊架的固定要牢固，连接板螺栓应紧固螺母应低于梯架的外侧。
当桥架超过30m 时，应有伸缩缝，电缆桥架全长应有良好接地。
电缆支架的加工时，钢材应平直，无明显扭曲，下料误差± 5mm，切口应无卷边、毛刺，同一规格桥架应同时下料同时制作。
支架焊接牢固，各横撑间的垂直净距与设计偏差小于±5mm。
托架、支架的固定方式应按设计要求进行，同层高差不大于 5mm，托架支吊架沿桥架走向左右偏差不大于是 10mm，在有限坡度要求一电缆沟内或建筑物上时，应保证相同坡度，电缆支架最上层最下层至沟顶，楼板式沟底地面距离应符合设计要求，无设计时符合规范要求。
电缆敷设敷设仪表电缆、通讯电缆、视频电缆应注意下列问题：信号电缆与电源线路要分开敷设，尽量避免交叉，不可避免时应以垂直角度交叉。
在汇线槽内不同类型电缆要分槽敷设。
活动地板下的电缆要各自形成路径，互相保持距离。
特别注意控室室入口不要混乱。
多层桥架平行敷设时，信号电缆、通讯电缆应放在最上面一层，安全联锁线路放在中间，电源线路放在下层，使信号线和通讯线脱离电源线与地之间形成的电场，减少信号线、通讯线中因电源线、动力线的电磁感应而升高的噪音比。
电缆敷设中不应有中间接头，各种端子都应连接牢固。
总线及有关通讯电缆一般采用专用电缆，要按制造厂的要求连接，要保持规定的长度不能截短，并且配好接头，编上号。
光纤电缆采用专用接头，注意保持接头的清洁干燥。
敷设电缆和校接线应有方案，以便提高工作效率，防止错线。
备用电缆芯线应留足扩展接线时的长度，并单端接地。
保证屏蔽电缆的屏蔽层完整和连续，低电平电缆屏蔽层要单端接地。
4.自动化工程的调试PLD、DCS 硬件调试接地测试不同接地系统之间的隔离检测。
接地电缆、母线、接地端子的连通试验。
接地电阻测试。
线路检测检查安装完毕的线路、母线、接线端子的连接情况。
电源测试测量各电源母线，开关的供电电压。
测量各电源调节器的各种输出电压。
测量各单元插卡上的各类供电电压及检查所有电压指示。
机柜内风扇检查通电正常后再装有关软件。
机柜插卡、通电检查单元插卡信号灯状态检查。
PLD、DCS程序调试PLD、DCS 程序从功能上来讲 , 分为子程序和系统程序两种。
子程序主要是指单机运行程序。
系统程序主要是指完成检测、数据处理、报警、操作服务等多台设备联锁功能的过程运行程序；完成判断分析、开环控制、闭环控制、事故处理等功能的过程控制计算程序。
对于 PLD、DCS 程序，在安装调试阶段主要是通过子程序、系统程序各项功能的检查和系统回路调试来进行检查调试。
子程序测试按照工艺要求首先对子程序进行模拟测试, 子程序运行无误后，进行单机设备运行测试。
系统程序测试系统程序测试方法同子程序测试方法相同，所有参加测试人员使用对讲机进行联络，单机设备必须有熟练操作人员值班，设备运行时，进行联锁测试。
系统调试工作需要设计、制造、施工、生产操作人员几方面的配合，由仪表、电气、工艺等专业对系统的一些控制功能和数据共同检查确认。
系统调试要点注意系统调试的完整性所有仪表的单体调校是否全部完成，并做好了调校记录，要按检查表逐项检查。
系统调试要求确认所有单元、所有回路都已投入系统正常运行，并进行了正常的数据通信，确认回路中的仪表部件都已工作并参与了回路调试，其性能、参数符合技术要求，回路已对工艺过程起到了检测控制作用，回路与回路之间，系统与系统之间的信号传送和联锁等相互关系都符合设计和生产要求。
调试覆盖面应分别按调试计划、系统结构图、回路图和接线图、逻辑图、程序表等分系统、分单元、分回路进行确认，并在图上作出调试标记，完成调试记录。
充分采用模拟技术输入信号的模拟应从检测元件、变送器的输入端送入模拟过程参数的信号。
在子程序调试阶段，则可从现场控制站的信号输入端子上送入毫安、毫伏、电阻或接点状态信号，或其它特殊信号。
采用通用或专用的信号源和数字式仪表，注意保证精度要求。
子程序调试因负载未接通输出端，应以规定的负载电阻（模拟输出）、电压相符的信号灯（接点输出）等进行输出负载模拟，保证回路在调试中的正常工作和获得正确的调试结果。
联锁系统调试需要有模拟板，用一系列小型开关和信号灯模拟各输入输出点的“ 0”或“ 1”状态，并设置一定数量的模拟信号发生器提供调试所需的模拟信号。
掌握故障诊断技术 PLD、DCS 调试中所出现的故障来源于设计错漏、制造质量问题、安装质量问题和操作调试错误。
