风冷热泵机组噪声治理,噪音治理公司,隔声降噪厂家
风冷热泵机组总是嗡嗡嗡？噪音治理如何做？
你知道为什么风冷热泵机组总是会有嗡嗡嗡的声音吗？其实这是因为风冷热泵机组有配套的水泵设施，而水泵发出的低频噪声就是嗡嗡嗡的，如果要解决低频噪声，光光用隔音降噪措施是没有用的，需要配合采取减振装置，看看专业的噪音治理公司是怎么做的吧。
1.安装隔音罩：隔音罩是一种有效的方式来减少风冷热泵机组的噪音。
它们通常由吸音材料制成，具有良好的隔音效果。
隔音罩应该覆盖整个机组并且与周围环境紧密连接，确保完全封闭。
这样可以大大降低低频噪声的传播。
2.使用减振垫：减振垫是一种减少机组震动和传导噪音的简单方法。
这些垫子通常由橡胶或弹性材料制成，可以有效地吸收机组的振动和噪音。
将减振垫安装在机组的底部可以帮助减少低频噪声的产生和传播。
3.增加隔音材料：在机组周围的墙壁、地板和天花板上增加吸音材料，如吸音泡沫板、吸音墙砖或隔音垫，可以有效地减少低频噪声的反射和回音。
这些材料可以吸收噪音并降低环境中的噪声水平。
4.确保良好的安装：正确安装机组是减少低频噪声的关键。
确保机组处于平稳的基础上，并正确连接管道和管件。
在安装过程中，使用橡胶垫和减振螺栓等减振材料，可以减少传导噪音和震动。
建筑暖通设计中噪声与振动的通病分析摘要：建筑暖通空调设计应该格外注重空调的噪声与振动问题，在合理条件下有效解决噪声和振动的问题，营造良好的建筑室内环境。
本文结合具体工程案例分析了建筑暖通设计中噪声与振动通病原因，并探讨了建筑暖通设计中噪声与振动的防治策略。
关键词：建筑暖通；噪声；振动；排风设备一、工程概况沙雅县科技服务中心综合楼，总建筑面积为9945.32平方米。
地下一层，地上五层，建筑总高度23.95m。
采用框架结构，建筑耐火等级：地下一级，地上二级；冻土深度：-0.8米，室内外高差0.90米。
防排烟设计：根据建筑防烟排烟系统技术标准4.2.4条，每层层高均在（3.0＜H≤6.0）米之间，防烟分区按不大于1000m2，边长最大允许长度为36m。
走道宽度不大于2.5米。
二、建筑暖通设计中噪声与振动通病原因（一）排风口设计问题排风口是供暖中的重要环节，也是暖通设计的核心，排风口设计不合理，会导致传声出现问题。
室内外空气不流畅，也会影响建筑室内空气的质量。
安装在建筑顶部的散流器，会与供暖系统产生影响，从而出现杂音。
在进行暖通设计的时候，需要配备暖通设备，所以为了保证设备的运行，需要解决设备散热的问题，转速较小的设备能够提升散热效率，但散热器的加入，虽然解决了散热的问题，但也增加了设备的噪声问题。
暖通空调设备的安装若离排风口过近，其设备本身运转所产生的噪音，是不会对正常的生活产生影响的，但噪音经过风口，在气流的作用下，排风口会把噪音音量进行扩大。
若风口未降噪设备，噪声音量会不断扩大，对环境产生影响。
（二）送风系统的噪音送风系统也是整个建筑暖通设计的一个重要组成部分，它的运转也需要相关设备的支撑，这也就产生了一系列的噪音。
而且送风系统是直接将气体送入到室内，它的噪声直接影响到人们的生活，这一方面的隔绝噪音是非常重要的。
虽然近年来很多空调以及送风系统已经研发出了静音的装置，但还不免存在些许小的噪音，影响人们的休息和日常生活，这就需要在送风设备当中加入消音装置，科学合理进行必要设计，最大程度降低搜风系统噪音为人们的生活和休息提供一个安全的环境。
科学技术创新大型综合体项目裙房冷却塔降噪治理方案探究卢运(上海建工一建集团有限公司,上海200437)随着城市的发展,近十年来,城市综合体在城市建设领域日渐普遍起来,大型综合体内集成了商业、办公、酒店式公寓、会展、餐饮、娱乐等功能,为满足建筑物使用功能,建筑裙房屋面常常满布着冷却塔、排油烟风机、送排风风机、风冷热泵等各种各样的大型设备,上述设备开启时带来的噪音,时时刻刻对综合体自身及周边环境带来着显著影响,如处理不当,往往还会遭至居民及租户的投诉,进而影响到综合体整体的正常运行。
根据笔者的施工经验,在上述设备中,对环境噪声影响最大的,一般都是大楼换热的核心冷却塔,其产生的噪声如不加以处理,冷却塔电机及淋水带来的噪声,往往可以接近甚至超过100分贝,因此冷却塔降噪治理在大型综合体项目中以越来越被各方所重视。
本文以某项目冷却塔降噪工程为例,试图探究冷却塔降噪方案及其优化力争能够为今后大型综合体项目裙房冷却塔降噪治理方案提出思路和参考。
1项目概况本项目位于上海市中心城区,项目定位为该区域的核心地标,由1栋42F塔楼、6栋3层以下商业及地下室组成。
项目主冷却塔群位于商业2#楼屋面(高度10m),由3台Q=780m3/h, N=45KW横流式超静音冷却塔及1台横流式超静音冷却塔组成。
现场2#楼冷却塔安装位置东北侧20m处为1#办公塔楼(高度200m)、东侧15m处为3#楼屋面、东南侧30m处为高档住宅,详见图1冷却塔四周平面示意图。
图1冷却塔四周平面示意图2冷却塔降噪预测的计算方式及治理目标对于冷却塔噪声衰减的预测,一般习惯于将冷却塔机组视为一个整体,这其实忽略了冷区塔进出口噪声特性及大小之间的差异。
[1]因此在本项目冷却塔噪声计算时,冷却塔源头发出的噪声被分解成为三种噪声的叠加,即:入风口噪声、出风口噪声、机壳噪声。
在计算噪声时,按照《环境影响评价技术导则声环境》(HJ2.4-2009)中的要求,选择面声源预测模型进行噪声计算,即将2#冷却塔群矩形面声源长宽分别记作a、b,则面声源中心轴线上的声压级随距离r的衰减如下:(1)当时,几乎不衰减,即:(2)当时,类似线声源衰减特性,线声源的衰减公式为:(3)当时,类似点声源衰减特性,线声源衰减公式为:式中A div———声波几何发散引起的倍频带衰减;r———预测点距离声源的距离;r0———参考位置距离声源的距离。

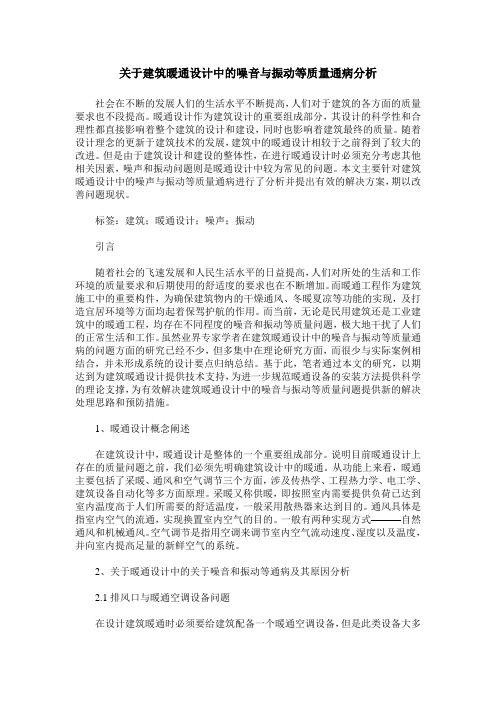

关于建筑暖通设计中的噪音与振动等质量通病分析社会在不断的发展人们的生活水平不断提高，人们对于建筑的各方面的质量要求也不段提高。
暖通设计作为建筑设计的重要组成部分，其设计的科学性和合理性都直接影响着整个建筑的设计和建设，同时也影响着建筑最终的质量。
随着设计理念的更新于建筑技术的发展，建筑中的暖通设计相较于之前得到了较大的改进。
但是由于建筑设计和建设的整体性，在进行暖通设计时必须充分考虑其他相关因素，噪声和振动问题则是暖通设计中较为常见的问题。
本文主要针对建筑暖通设计中的噪声与振动等质量通病进行了分析并提出有效的解决方案，期以改善问题现状。
标签：建筑；暖通设计；噪声；振动引言随着社会的飞速发展和人民生活水平的日益提高，人们对所处的生活和工作环境的质量要求和后期使用的舒适度的要求也在不断增加。
而暖通工程作为建筑施工中的重要构件，为确保建筑物内的干燥通风、冬暖夏凉等功能的实现，及打造宜居环境等方面均起着保驾护航的作用。
而当前，无论是民用建筑还是工业建筑中的暖通工程，均存在不同程度的噪音和振动等质量问题，极大地干扰了人们的正常生活和工作。
虽然业界专家学者在建筑暖通设计中的噪音与振动等质量通病的问题方面的研究已经不少，但多集中在理论研究方面，而很少与实际案例相结合，并未形成系统的设计要点归纳总结。
基于此，笔者通过本文的研究，以期达到为建筑暖通设计提供技术支持，为进一步规范暖通设备的安装方法提供科学的理论支撑，为有效解决建筑暖通设计中的噪音与振动等质量问题提供新的解决处理思路和预防措施。
1、暖通设计概念阐述在建筑设计中，暖通设计是整体的一个重要组成部分。
说明目前暖通设计上存在的质量问题之前，我们必须先明确建筑设计中的暖通。
从功能上来看，暖通主要包括了采暖、通风和空气调节三个方面，涉及传热学、工程热力学、电工学、建筑设备自动化等多方面原理。
采暖又称供暖，即按照室内需要提供负荷已达到室内温度高于人们所需要的舒适温度，一般采用散热器来达到目的。
冷却塔技术要求及质量标准1．总则1.1 说明本章说明有关冷却塔的制造、安装及调试所需的各项技术要求。
1.2 一般要求1) 除特别说明外，冷却塔的选型是以室外干球温度33.5℃，湿球温度27.8℃为设计依据。
但所有冷却塔均应可在当地城市极端室外气温下运行。
2) 冷却塔的散热功能应按照本技术要求作正常运行。
3) 冷却塔须符合有关当地环保部门所订定及指定的噪音水平要求。
若在现场运行时的噪音标准超出环保部门所订的白天／夜间所允许的分贝值（除特别注明外，日间不超过60 分贝，夜间不超过50 分贝），无论在独自运行或所有冷却塔同时运行及或与其它设备联合运行时，则必须立即进行整改使达到环保部门的要求，由本承包单位负责所需的一切费用，并负责因停止冷却塔运行进行整改对业主／业主方造成的损失。
4) 单台冷却塔的进/出风口最高噪声水平不可超过：距离dB (A)1.5 米65须提交详尽噪音计算确保符合以上要求及保证对下层室内噪声水平不超过相关室内噪音要求，如超出噪音水平，应选用静音型冷却塔。
5) 有关设备，在运送、储存及安装期间均应采取正确的保护措施，以确保设备在任何情况下不受破损。
6) 须提供所有为运送及安装冷却塔所需的配备和附件。
7) 须与建筑总承包单位及其他承包单位协调冷却塔运送、安装及运行所需的必要条件（如运输通道、土建荷载、土建基础、起吊设备、电力供应、楼宇自控等）。
8) 当锈蚀会发生时，须提供适当的防锈蚀的物料和安装方法包括不同金属的隔离。
9) 必须在设备／材料送货前提供给业主／业主方设备、材料的测试报告及出厂证明书、质保书、商检证、使用许可证及所有必须的资料。
10) 所有螺丝、螺栓、螺母、垫圈等配件／零件必须为镀锌钢制造，且应不小于304钢等级。
11) 冷却供／回水温度为32℃／37℃12) 冷却塔须满足以下冷却水水质下其质量及功能不会有任何影响：PH 值8.0-9.0混浊度(FTU) <20 ppm总铁质增量<0.2 ppm总铜质增量<0.2 ppm总溶解固体<2500 ppm细菌总数<10,000 npml二氧化硅15-25 ppm13) 每台冷却塔须有不多于一个进水、一个出水、一个补水、一个旁通管及一个供电接驳口及按要求提供足够监控接点以供承包单位接驳。
关于建筑暖通设计中噪声与振动等通病分析摘要：随着经济技术的不断发展以及人民生活条件的逐步提升，大众对自身居住环境的舒适度愈加重视和关注，这就对建筑企业提出了更高的要求和挑战。
供暖设计作为保障建筑舒适度的重要技术，直接关乎人们的生活质量，更影响建筑企业的自身发展。
对于供暖设计中噪声与振动等衡量建筑舒适度的重要性能指标，暖通技术部门不断地进行经验总结与设计理念的突破，但在暖通设计实践中，仍有相当的难点及瓶颈需要重点关注，本文将结合作者暖通设计实际工作经验，对暖通设计中噪声与振动等通病进行分析，并针对不同类型的噪声和振动提出针对性的方案与措施，以期与相关技术人员分享与交流。
关键词：建筑暖通设计；噪声与振动；通病分析引言暖通系统作为建筑工程的重要环节，容易产生噪声及振动等质量问题，直接影响建筑的舒适度。
本文主要针对暖通设计中噪声和振动等质量通病进行分析，并结合不同类型问题提出针对性解决方案。
1建筑暖通施工技术1.1支架的制作与安装支架对暖通系统中的管道具有固定及支撑的功能，但在各类可参考规范中相关的规定相对较少，在实际设计中，设计人员需要结合具体情况，补偿器结合吸收管伸缩量与管径等选用条件。
由于设计人员的疏忽，导致支架漏画、错画等情况经常发生。
在支架的制作和安装过程中，要确认所选的吊杆和型钢规格，以保证支架有足够的荷载力支撑管道及设备；确认支架防腐处理是否达标，以保证荷载支架的使用周期；当设备及大型管道吊架需要穿越固定楼板，在防滑支架上设置竖向空调管道，以此确保暖通工程中支架有效发挥其作用。
1.2管道安装过程中的技术要点管道在暖通设计及工程施工中具有意义，暖通工程质量的好坏，很大一部分取决于管道在介质输送中功能的好坏。
暖通管道在实际施工中，不仅种类复杂，并且不同类别的管道需要不同的安装方式，这就大大增加了管道施工的复杂性。
在施工中，要特别关注管道接头和管道的连接坡角等，如果安装出现问题，将会造成渗漏等质量隐患。
冷却塔的落水噪声及其防治措施冷却塔的工作原理冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。
其工作的基本原理是：干燥(低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。
当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。
冷却塔的工作过程以圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。
一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。
从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。
但是，水向空气中的蒸发不会无休止地进行下去。
当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。
蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。
由此可以看出，与水接触的空气越干燥，蒸发就越容易进行，水温就容易降低。
冷却塔的分类一、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。
二、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。
冷却塔噪声测试标准
在进行冷却塔噪声测试时，通常会参考以下一些标准：
1. 国际标准: 国际电工委员会（IEC）发布了一些关于噪声测试的标准，如IEC 61400-11关于风能系统的噪声测量标准，虽然这些标准主要用于风能系统，但其中的测试方法和噪声限制也可以应用于冷却塔。
2. 国家标准: 不同国家会有自己的噪声测试标准，例如美国环境保护署（EPA）发布了《环境噪声测试方法》（EPA Method 815-R-18-001），用于评估各种工业设施的噪声水平，包括冷却塔。
3. 行业标准: 行业组织或协会也可能发布针对特定设备的噪声测试标准，例如美国声学学会（ASA）发布了一些与噪声测试相关的标准，适用于各种工业设备的噪声评估。
冷却塔噪声测试标准通常包括测试方法、测量设备的要求、噪声限制值等内容。
测试方法可能涉及使用声级计或其他专业测量设备，在不同距离和角度进行测量，并考虑环境条件对噪声的影响。
噪声限制值则是根据当地法规和环境要求来设定的，以确保冷却塔
的运行不会对周围居民和环境造成过大的噪声影响。
总之，冷却塔噪声测试标准的制定旨在保障环境和公众利益，确保工业设备在运行时不会产生过大的噪声污染。
摘要：冷却塔噪音对周边的环境影响已经被越来越多的人们所重视，因此我们根据实测结果
发现，就冷却塔噪声的成因、性质进行了分析，并提出防治措施。
关键词：冷却塔 噪声 治理措施
近年来，随着经济的不断发展，高层建筑的不断发展，冷却塔一般安装在高层楼宇的楼
上或者6-8层露台平台上，而主要的噪声为风机噪声、塔体振动噪声和淋水噪声等。因此，
我们需要对进风口进行检测，当排风口噪声达到在65db（a）以上，叠加冷却塔塔体噪声和
落水噪声后，在冷却塔1m处的噪声级一般会达到78-83db（a）。噪声对高层建筑的客户以及
周围居民区危害较大，妥善处理好冷却塔噪声对周围环境的影响问题已成为环保综合治理的
热点。
1 冷却塔噪声源分析
冷却塔是一种热交换设备，它的声源有三方面：其一是风机噪声，主要分为散热风机的
机械噪声和风机进排气空气动力性噪声，特性为低频。其二是水泵、配管和阀门引起的塔体
振动，从而产生辐射噪声。其三是冷凝器的布水系统和收水系统产生的落水噪声。
冷却塔风机噪声频谱一般呈低频性，而典型的淋水噪声频谱特性呈宽频带。但是实际测
得冷却噪音的频率较低，因此很多人认为冷却塔的主要噪声是风机噪声。[1]
1.1 冷却塔风机噪声 安装在冷却塔上部的风机主要是逆向抽出的，以此来达到降温的目
的[2]。而风机的高速旋转会产生空气动力性噪声，旋转中的多个叶片作用于气流，然后引起
气压和运动速度呈脉动变化产生的，其旋转部件的不平衡会导致结构发生振动，从而产生振
动噪声。
1.2 冷却塔落水噪声 冷却塔的循环水从上部喷淋管流下，经过自由落体会产生冲击噪声，
与落水速度的平方成正比，与撞击水面的四次方成反比[3]。
1.3 冷却塔塔体噪声 冷却塔塔体机械的噪声主要来源于机器部件的振动。机器的零件都
会在工作中发生弹性变形，然后产生振动。具有弹性的机械部件将振动能量传播到辐射表面
时，就会经过空气传播出去，形成机械噪声。
塔噪声的频率成分较复杂，噪声在各频段的能量都较大，且以低频成分为主。根据冷却
塔噪声频率特性分析，以及噪声的质量控制标准，通过声学计算消声量、隔声量，提出了通
过设置消声器、声屏障等方式实现对冷却塔噪声污染进行综合治理。
2 冷却塔噪声控制方案
基于对酒店冷却塔的现场测试与分析，在不影响冷却塔散热的前提下，通过声学计算，
提出了其冷却塔噪声综合治理方案：①在轴流风机出口设置消声器，可以有效阻止噪声能量
的传播。②对冷却塔原有导流帽进行吸声处理，在不影响风量的情况下，有效吸收透射的噪
声能量。③冷却塔周围设置吸-隔组合式声屏障，确保所有噪声敏感点都处于声屏障的声影区
内。④在轴流风机进风口设置百叶式吸声结构，在保证冷却塔散热的同时，有效阻止噪声能
量向外传播。⑤根据现场的实际情况，本设计中所有的降噪设施都需要进行防尘、防潮处理。
3 冷却塔风机消声器的设计
冷却塔主要的噪声源就是风机，而且噪声频率以低频为主。根据实际情况，我们可以通
过在风机出口处加消声器达到降噪的目的。我们常说的消声器主要是阻性消声器、抗性消声
器和排空消声器三大类。而消声器的设计主要包括以下几个方面：①消声片半厚度。吸声材
料大多数选用的是超细的玻璃棉、玻璃纤维丝和毛毡等材料，为了能够计算出消声片的厚度，
则需要根据共振频率的常数关系。②气流通道截面面积。气流通道的宽度减少，就会提高消
声器的消声量，缩小消声器的几何尺寸，因此，在不能降低流速的情况下，气流通道总截面
积等都会与之相连接。③消声器长度l。根据片式消声器消声量计算公式：δl=a（α）?■。
δl――消声器的消声量；l――消声器长度；消声器进口端的噪声源主要是从出口段发出来
的，因此出口端的噪声频谱由gb3096-93《城市区域环境噪声标准》中2类标准要求确定。
4 声屏障设计
由于冷却塔轴流风机的出风口安装排气消声器，阻断了噪声的路径，因此为了保证冷却
塔能够很好地散热，不能对其进行封闭式隔声处理。为此，我们采用设置组合式声屏障的方
法阻止噪声能量传播。其特点设计如下：①为了保证所有噪声敏感点处于屏障的屏蔽区，从
而获得最佳去噪效果，需要根据科学的计算得出。②声屏障下面以隔声设计为主，同时考虑
到声波的绕射，声屏障顶端1m采用吸-隔组合式结构，以获得最佳的降噪效果。吸-隔组合式
声屏障吸声壁体选用宽频带组合式吸声板；隔声壁体采用双层板隔声结构，外层设置阻尼隔
声板，内层设置中阻尼隔声材料，两层隔声材料间留有2-3mm空气层。③在声屏障的风机进
风口处设置折板式吸声结构，以便在保证冷却塔散热的前提下获得最佳的去噪效果。
5 结论
通过设置消声器、声屏障等技术措施实现对冷却塔噪声污染进行综合治理，并通过验收，
测得各噪声敏感点噪声声压级均值达到gb3096-93《城市区域环境噪声标准》中2类标准的
要求，即昼间60db（a），夜间50db（a）。通过实际测量的噪声值，进行噪声处理措施的实际
效果，可以满足达标的需要。冷却塔经过治理后噪声达到国家标准并且设备本体运行良好，
为冷却塔及相关方向噪声综合治理提供技术参考。
