房屋建筑学---第七章 楼梯

第一章绪论一、学习要求：本章主要涉及建筑的基本知识和基本概念。

通过本章的学习，应着重掌握建筑的构成要素和建筑方针；建筑的分类和等级划分；建筑模数与模数制度概念。

其次应理解建筑设计的依据和要求，对建筑的产生和发展等内容可作一般性了解。

二、重点、难点分析：1 、建筑的产生与发展；2 、建筑的构成要素；3 、建筑的分类；4 、建筑的分级；5 、建筑工程设计的内容；6 、建筑工程设计的程序；7 、建筑设计的依据。

三、单元测试1．建筑的基本要素有三个方面，即：功能、技术和形象。

2．古希腊的建筑特色主要体现在建筑的柱式上，有代表性的柱式有多立克、爱奥尼和科林斯柱式。

3．建筑物按其使用功能不同，一般分为民用、工业和农业等。

4．建筑物的耐火等级是由构件的燃烧性能和耐火极限两个方面来决定的，共分为 4 级。

5．建筑工程设计包括建筑设计、设备设计、结构设计等三个方面的内容。

6．地震烈度一般划分为12度，烈度在6度以下时，地震对建筑物的影响较小，一般可不考虑抗震措施。

7．《建筑模数协调统一标准》中规定，基本模数以 M表示，数值为100mm。

8．地震烈度表示地面及房屋建筑遭受地震破坏的程度。

房屋抗震设防的重点应在 6、7、8、9度地区。

9．公共建筑及综合性建筑总高度超过24 m者为高层(不包括单层主体建筑)；高度超过100 m时，为超高层建筑。

10．住宅建筑按层数划分为：1-3层为低层；4-6层为多层；7-9层为中高层；>10为高层。

11．建筑的构成三要素中1是建筑的目的，起着主导作用。

①建筑功能②建筑的物质技术条件③建筑形象④建筑的经济性12．建筑是建筑物和构筑物的统称， 3 属于建筑物。

①住宅、堤坝等②学校、电塔等③工厂、展览馆等④烟囱、办公楼等13．民用建筑包括居住建筑和公共建筑，其中 3 属于居住建筑。

①托儿所②宾馆③公寓④疗养院14．建筑物的耐久等级为二级时其耐久年限为 1 年，适用于一般性建筑。

①50～100 ②80～150 ③25～50 ④15～2515．普通粘土砖承重墙，当厚度为240mm时，其耐火极限为 1 。

第一章一、填空题：⒈建筑是指＿＿＿＿与＿＿＿＿的总称。

⒉建筑物按照使用性质的不同，通常可以分为＿＿＿＿＿和＿＿＿＿＿。

⒊生产性建筑指＿＿＿＿＿和＿＿＿＿＿，非生产性建筑及＿＿＿＿＿。

⒋民用建筑按层数分类可以分为＿＿＿＿、＿＿＿＿和＿＿＿＿。

⒌在修建一幢房屋的过程中，设计是其中极为重要的阶段，设计的全部工作包括＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿等几个方面的内容。

⒍设计前的准备工作包括＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿等。

⒎建筑设计可以划分为三个阶段，即＿＿＿＿、＿＿＿＿、＿＿＿＿。

⒏炎热地区的建筑因考虑＿＿＿、＿＿＿、＿＿＿，所以建筑处理较为＿＿＿；寒冷地区则应考虑＿＿＿＿＿，建筑处理较为＿＿＿＿＿。

⒐＿＿＿＿是高层建筑、电视塔等设计中考虑结构布置和建筑体形的重要因素。

⒑风向频率玫瑰图上的风向是指由＿＿＿＿吹向＿＿＿＿＿＿。

⒒水文条件是指地下水位的高低及地下水的性质，直接影响到建筑物＿＿＿＿及＿＿＿＿。

二、单项选择题：1.多层建筑一般指＿＿＿的建筑。

A．2～5层B．3～6层C．4～7层D．5～8层2.二级建筑耐久年限为＿＿＿。

A．10～50年B．30～80年C．50～100年D．100年以上3.风向频率玫瑰图一般用＿＿＿个罗盘方位表示。

A．4 B．8 C．16 D．324.在风向频率玫瑰图上一般用＿＿＿表示夏季主导风向。

A．虚线 B．点划线 C．细实线 D．粗实线5.按《建筑抗震设计规范》中有关规定及《中国地震烈度区规划图》的规定，地震烈度为＿＿＿的地区均需进行抗震设计。

A．5度、6度、7度、8度 B．6度、7度、8度、9度C．5度、6度、7度、8度、9度 D．6度、7度、8度、9度、10度6.基本模数的数值规定为＿＿＿。

A．10 mm B．50mm C．100 mm D．1000mm7.下列不属于分模数数值的是＿＿＿。

A．10 mm B．20mm C．30 mm D．50mm一、填空题答案：⒈建筑物，构筑物⒉生产性建筑，非生产性建筑⒊工业建筑，农业建筑，民用建筑⒋低层，多层，高层⒌建筑设计，结构设计，设备设计⒍熟悉任务书，调查研究、收集设计原始资料⒎初步设计，技术设计，施工图设计⒏隔热，通风，遮阳，开敞；防寒保温，封闭⒐风速⒑外，地区中心⒒基础，地下室二、单项选择题答案：⒈B ⒉C ⒊C ⒋A ⒌B ⒍C ⒎C第二章建筑平面设计一、填空题1.民用建筑的平面组成，从使用性质来分析，可归纳为＿＿＿＿和＿＿＿＿。

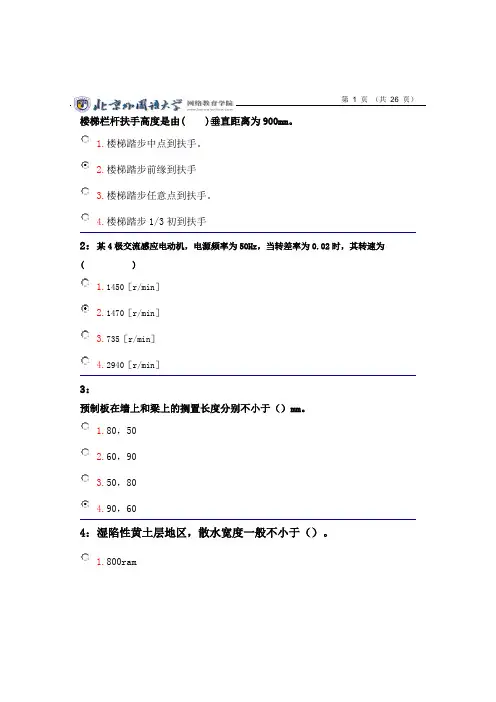

第1页（共26页）楼梯栏杆扶手高度是由( )垂直距离为900mm。

1.楼梯踏步中点到扶手。

2.楼梯踏步前缘到扶手3.楼梯踏步任意点到扶手。

4.楼梯踏步1/3初到扶手2：某4极交流感应电动机，电源频率为50Hz ，当转差率为0.02时，其转速为( )1.1450［r/min］2.1470［r/min］3.735［r/min］4.2940［r/min］3：预制板在墙上和梁上的搁置长度分别不小于（）mm。

1.80，502.60，903.50，804.90，604：湿陷性黄土层地区，散水宽度一般不小于（）。

1.800ram第2页（共26页）2.1000ram3.1200ram4.1500ram5：亲切的尺度是指建筑物给人感觉上的大小（）其真实大小。

1.等于2.小于3.小于或等于4.大于6：下列哪一项误差属于机床本身误差（）。

1.弹性变形引起的误差2.机床调整误差；3.自动换到误差4.定位误差7：视线升高值与人眼睛到头顶的高度有关，一般取（）。

1.180mm2.160mm3.120mm第3页（共26页）4.100ram8：二级建筑耐久年限为（）。

1.10～50年2.30-80年3.50-100年4.100年以上9：一般情况下，梁板式楼板中主梁的高是跨度的（）。

1.1／6-1／82.1／8-1／123.1／12-1／184.1／2-1／310：一般需要较大房间如办公楼、教学楼等公共建筑多采用以下哪种墙体结构布置（）。

1.横墙承重2.纵墙承重3.混合承重4.部分框架结构第4页（共26页）11：滚珠丝杠螺母副结构类型有两类：外循环插管式和( )1.内循环插管式2.外循环反向器式3.内、外双循环4.内循环反向器式12：以下可对异步电动机进行调速的方法是_______。

1.改变电压的大小2.改变电动机的供电频率3.改变电压的相位4.改变电动机转子绕组匝数13：当设计最高地下水位( )地下室地坪时，一般只做防潮处理1.等于2.高于3.低于4.等于高于第5页（共26页）14：屋面保温材料分为（）。

《房屋建筑学》课程教学⼤纲《房屋建筑学》课程教学⼤纲课程名称：房屋建筑学Building Construction课程编号：092044总学时数：56学时学分：3.5学分课程类别：专业基础课先修课程：《画法⼏何和建筑制图》、《建筑材料》、《⼯程⼒学》、《⼟⽊⼯程概论》教材：《房屋建筑学》第三版李必瑜王雪松主编武汉理⼯⼤学出版社参考书⽬：《房屋建筑学》第四版同济⼤学等合编中国建筑⼯业出版社《建筑设计资料集》（第⼆版）中国建筑⼯业出版社《民⽤建筑设计通则》 JGJ 37-87《房屋建筑制图统⼀标准》 GBJ 1-86《建筑构配件标准图集》中南地区标准站发⾏建筑设计的有关规范、规则、规定。

课程内容简介：《房屋建筑学》是⼀门研究建筑空间组合与建筑构造理论和⽅法的专业课。

主要内容是由建筑构造与建筑设计原理和⼯业建筑设计与构造两部分组成。

本课程主要使学⽣掌握构造的基本理论，了解房屋组成及各组成部分的要求，弄清各不同构造的理论基础，选择合理的构造⽅案，进⾏构造设计和建筑设计，绘制施⼯图和熟练识读施⼯图。

⼀、课程性质、⽬的和要求《房屋建筑学》是⼟⽊⼯程专业学⽣必修的专业课。

是⼀门研究建筑空间组合与建筑构造理论和⽅法的专业课。

其主要⽬的是培养学⽣进⾏建筑设计的初步能⼒。

本课程包括民⽤建筑设计与构造；⼯业建筑设计与构造两⼤部分。

学习本课程的主要任务是：1、了解建筑设计的主要内容与设计程序2、掌握⼀般民⽤建筑的平⾯、⽴⾯、剖⾯设计理论与⽅法，掌握民⽤建筑部件(各组成部分)如墙体、屋⾯、楼⾯、楼梯等的建筑构造，会选⽤门窗及防⽔做法。

3、掌握普通单层⼯业⼚房的平、⽴、剖⾯设计，能配合⼯艺布置空间，掌握⼯业⼚房各部件的构造做法。

⼆、教学内容、要点和课时安排本课程的教学内容共分14章。

第⼀章：绪论主要内容是：建筑的分类；建筑设计的内容、程序和设计依据；建筑模数协调统⼀标准。

重点：建⽴建筑模数协调和规范等的概念。

难点：建筑模数协调标准。

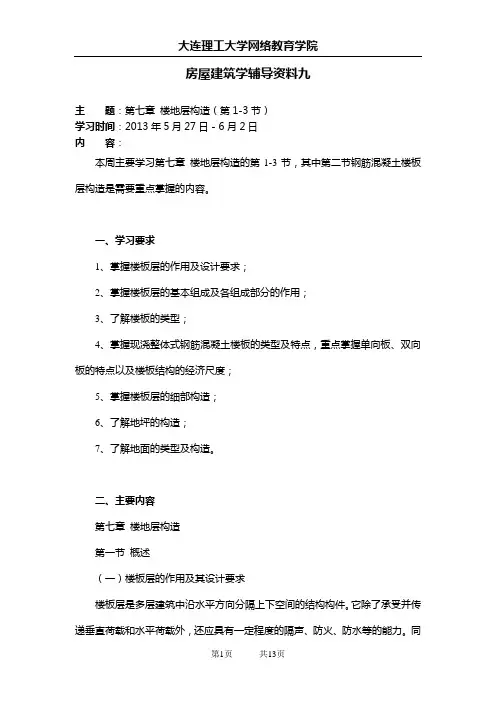

房屋建筑学辅导资料九主题：第七章楼地层构造（第1-3节）学习时间：2013年5月27日－6月2日内容：本周主要学习第七章楼地层构造的第1-3节，其中第二节钢筋混凝土楼板层构造是需要重点掌握的内容。

一、学习要求1、掌握楼板层的作用及设计要求；2、掌握楼板层的基本组成及各组成部分的作用；3、了解楼板的类型；4、掌握现浇整体式钢筋混凝土楼板的类型及特点，重点掌握单向板、双向板的特点以及楼板结构的经济尺度；5、掌握楼板层的细部构造；6、了解地坪的构造；7、了解地面的类型及构造。

二、主要内容第七章楼地层构造第一节概述（一）楼板层的作用及其设计要求楼板层是多层建筑中沿水平方向分隔上下空间的结构构件。

它除了承受并传递垂直荷载和水平荷载外，还应具有一定程度的隔声、防火、防水等的能力。

同时，建筑物中的各种水平设备管线，也将在楼板层内安装。

因此，作为楼板层，必须具备如下要求：（考查形式为简答题，需要重点掌握）（1）必须具有足够的强度和刚度，以保证结构的安全；（2）为避免楼层上下空间的相互干扰，楼板层应具备一定的隔空气传声和撞击传声的能力；（3）楼板层必须具有一定的防火能力，以保证人身及财产的安全；（4）对有水侵袭的楼板层，须具有防潮、防水的能力，以防水的渗漏，影响建筑物的正常使用；（5）在现代建筑中，由于各种服务设施日趋完善，电气、电话、电脑更加普及，有更多的管道、线路将借楼板层来敷设。

为保证室内平面布置更加灵活，空间使用更加完整，在楼板层的设计中，必须仔细考虑各种设备管线的走向。

（二）楼板层的基本组成为了满足楼板层的使用功能要求，一幢现代化多层建筑的楼板层通常由以下几部分构成：（考查形式主要为简答题）楼板层的基本组成1、楼板面层又称楼面或地面。

起着保护楼板层、分布荷载和各种绝缘的作用。

同时也对室内装修起重要作用。

2、楼板结构层它是楼板层的承重部分，包括着板和梁。

主要功能在于承受楼板层上的全部静、活荷载，并将这些荷载传给墙或柱，同时还对墙身起水平支撑作用，帮助墙身抵抗和传递由风或地震等所产生的水平力，以增强建筑物的整体刚度。

《房屋建筑学》每章节课后习题及答案第一篇民用建筑设计原理1 民用建筑设计①建筑的含义是什么？构成建筑的基本要素是什么？答：建筑是指建筑物与构筑物的总称，是人工创造的空间环境，直接供人使用的建筑叫建筑物，不直接供人使用的建筑叫构筑物。

构成建筑的基本要素有三个，分别为建筑功能、建筑技术和建筑形象，三者是辩证统一的关系。

②什么叫做大量性建筑和大型性建筑？低层、多层、高层建筑按什么界限进行划分？答：大量性建筑是指量大面广，与人们生活密切相关的那些建筑，如学校、住宅、商店、医院等，修建的数量很大，故称之为大量性建筑。

大型性建筑是指规模宏大的建筑，如大型办公楼、大型火车站、大型展览馆等，因规模巨大而修建数量很有限，对所在地区获国家具有代表性，故称之为大型性建筑。

民用建筑按层数分类，1~3层为低层住宅，4~6层为多层住宅，7~9层为中高层住宅，10层及10层以上的为高层住宅（包括首层设置商业服务网点的住宅）。

③什么叫做构件的耐火等级？建筑的耐火等级如何划分？耐久等级又如何划分？答：耐火等级是指建筑构件按时间-温度标准曲线进行耐火实验，从受到火的作用时起，到时去支持能力或完整性被破坏或失去隔火作用时止的这段时间，用小时表示。

建筑按耐火等级分类分为四级，分级确定的依据是组成房屋构建的耐火极限和燃烧性能。

按建筑的耐久年限分类同样分为四级，分级的依据是主体机构确定的耐久年限。

④实行建筑模数协调统一的意义何在？基本模数、扩大模数、分模数的含义和适用范围是什么？答：实行建筑模数协调统一标准是为了实现建筑工业化大规模生产，推进建筑工业化的发展而制定出来的。

基本模数是模数协调中选用的基本尺寸单位。

其数值定为100m，符号为M，即1M＝100mm。

整个建筑物或其一部分以及建筑组合件的模数化尺寸都应该是基本模数的倍数。

扩大模数是基本模数的整倍数。

扩大模数的基数应符合下列规定：（1）水平扩大模数的基数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。

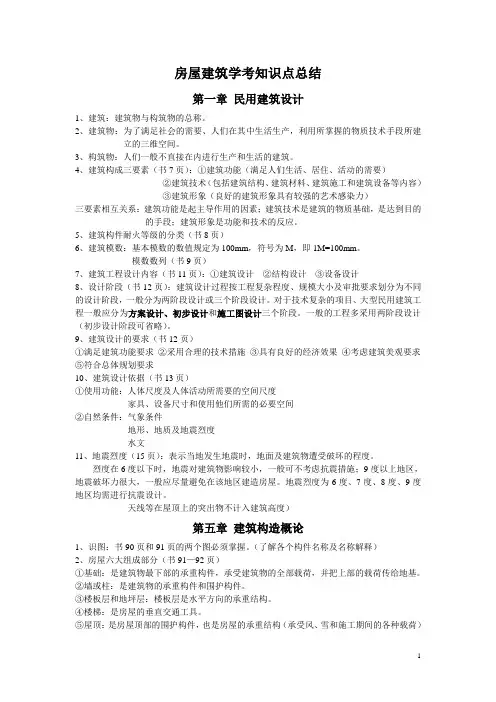

房屋建筑学考知识点总结第一章民用建筑设计1、建筑：建筑物与构筑物的总称。

2、建筑物：为了满足社会的需要、人们在其中生活生产，利用所掌握的物质技术手段所建立的三维空间。

3、构筑物：人们一般不直接在内进行生产和生活的建筑。

4、建筑构成三要素（书7页）：①建筑功能（满足人们生活、居住、活动的需要）②建筑技术（包括建筑结构、建筑材料、建筑施工和建筑设备等内容）③建筑形象（良好的建筑形象具有较强的艺术感染力）三要素相互关系：建筑功能是起主导作用的因素；建筑技术是建筑的物质基础，是达到目的的手段；建筑形象是功能和技术的反应。

5、建筑构件耐火等级的分类（书8页）6、建筑模数：基本模数的数值规定为100mm，符号为M，即1M=100mm。

模数数列（书9页）7、建筑工程设计内容（书11页）：①建筑设计②结构设计③设备设计8、设计阶段（书12页）：建筑设计过程按工程复杂程度、规模大小及审批要求划分为不同的设计阶段，一般分为两阶段设计或三个阶段设计。

对于技术复杂的项目、大型民用建筑工程一般应分为方案设计、初步设计和施工图设计三个阶段。

一般的工程多采用两阶段设计（初步设计阶段可省略）。

9、建筑设计的要求（书12页）①满足建筑功能要求②采用合理的技术措施③具有良好的经济效果④考虑建筑美观要求⑤符合总体规划要求10、建筑设计依据（书13页）①使用功能：人体尺度及人体活动所需要的空间尺度家具、设备尺寸和使用他们所需的必要空间②自然条件：气象条件地形、地质及地震烈度水文11、地震烈度（15页）：表示当地发生地震时，地面及建筑物遭受破坏的程度。

烈度在6度以下时，地震对建筑物影响较小，一般可不考虑抗震措施；9度以上地区，地震破坏力很大，一般应尽量避免在该地区建造房屋。

地震烈度为6度、7度、8度、9度地区均需进行抗震设计。

天线等在屋顶上的突出物不计入建筑高度）第五章建筑构造概论1、识图：书90页和91页的两个图必须掌握。

（了解各个构件名称及名称解释）2、房屋六大组成部分（书91—92页）①基础：是建筑物最下部的承重构件，承受建筑物的全部载荷，并把上部的载荷传给地基。

房屋建筑学复习概要第一章民用建筑及其构造概述1.建筑按用途可分为：居住建筑和公共建筑。

2.设计阶段划分对于中小建筑设计采用：扩大初步设计和施工图设计阶段。

对于大型复杂的，增加技术设计阶段。

3.建筑设计的要求：1.满足建筑物的功能要求(满足使用要求)2.采用合理的技术措施(安全性)3.经济合理4.建筑美观要求5.符合总体规划要求4.建筑模数制目的：实现建筑的工业化，是不同材料、不同形状和不同制造方法的建筑构配件具有一定的通用性和互换性，以降低造价并提高质量和速度基本模数：M=100mm分模数：M/2(50mm) M/5(20mm) M/10(10mm) M/20 M/50 M/100扩大模数：3M(300mm) 6M(600mm) 12M(1200mm) 15M(1500mm)30M(3000mm) 60M(6000mm)5.民用建筑一般由基础、墙或柱、楼板层和地坪、楼梯、屋顶和门窗六大部分组成。

第三章墙体构造1.水平防潮层分类：油毡防潮层、防水砂浆防潮层、细石混凝土防潮层。

2.散水图：(右图)3.按墙体的构造和施工方式分：叠砌式墙、版筑式墙、装配式墙4.构造柱的构造要求：a.构造柱的最小截面可采用180mm×240mm(墙厚为190mm时为180mm×190mm),纵向钢筋宜采用4φ12，箍筋间距不大于250mm，且在柱上下端宜适当加密；6、7度时超过六层、8度时超过五层和9度时，构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm；房屋四角的构造柱可适当加大截面及配筋；b.构造柱与墙连接处应砌成马牙槎，并沿墙高每隔500mm设2φ6水平钢筋和φ4分布短筋平面内点焊组成的拉结网片或φ4点焊钢筋网片，每边伸入墙内不宜小于1m；6、7度时底部1/3楼层，8度时底部1/2楼层，9度时全部楼层，上述拉结钢筋网片应沿墙体水平通长设置；c.构造柱与圈梁连接处，构造柱的纵筋应在圈梁纵筋内侧穿过，保证构造柱纵筋上下贯通；d.构造柱可不单独设置基础，但应伸入室外地面以下500mm，或与埋深小于500mm的基础圈梁相连。

五、设计题1．设计条件：某教学楼的办公部分为三层，层高为3.0m,楼梯间开间3.0m,进深5.7m。

试设计一双跑并列式楼梯，要求在楼梯平台下做出入口。

（已知：室外地面设计标高为-0.500m,楼梯平台梁高为300mm。

）设计要求：根据设计条件，写出设计步骤、验算步骤。

并根据设计得出的数据绘制首层平面图、二层平面图和剖面图。

（绘出轮廓图，并标出尺寸即可）2．设计条件：某教学楼的办公部分为三层，层高为3.3米，开间3.6米，进深5.7米。

设计要求：根据设计条件，写出设计步骤、验算步骤。

并根据设计得出的数据绘制首层平面图、二层平面图和剖面图。

（绘出轮廓图，并标出尺寸即可）3．设计条件：某教学楼的办公部分为三层，层高为3米，开间3.9米，进深5.4米。

设计要求：根据设计条件，写出设计步骤、验算步骤。

并根据设计得出的数据绘制首层平面图、二层平面图和剖面图。

（绘出轮廓图，并标出尺寸即可）3.在图中表示基础的埋深，并表示防潮层的位置和构造做法5. 5. 画出屋面变形缝处的一种泛水构造。

6. 6. 画出内、外墙伸缩缝构造处理各一个。

7.7. 画出图中承重内墙和承重外墙的定位轴线，并注明必要的尺寸。

8.8. 已知某装配式单层厂房为一跨（跨度为18m）,柱距6m（5个），采用柱子承重（柱截面400×800mm），抗风柱(400×600mm)间距6m,墙外平，可采用封闭结合，试按上述条件绘制该厂房的平面图。

要求布置定位轴线，承重柱、抗风柱、外围护墙（不画门窗），并进行轴网尺寸标注。

（10分）五、设计题设计1：墙身构造设计⒈设计条件今有一两层建筑物，外墙采用砖墙（墙厚由学生根据各地区的特点自定），墙上有窗。

室内外高差为450mm。

室内地坪层次分别为素土夯实，3﹕7灰土厚100mm，C10素混凝土层厚80mm，水泥砂浆面层厚20mm。

采用钢筋混凝土楼板。

⒉设计内容要求沿外墙窗部位纵剖，直至基础以上，绘制墙身剖面（见示意图3.43）。

;pf,mo《,oo,房o,屋o建筑学》第01章在线测试 剩余时间：k答题须知：1、本卷满分20分。

2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。

3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。

第一题、单项选择题（每题1分，5道题共5分）1、建筑是建筑物和构筑物的统称，＿＿＿＿＿C＿＿＿＿属于建筑物。

A、住宅，堤坝等B、学校， 水塔等C、工厂，展览馆等D、烟囱，办公楼等2、建筑物的耐久等级为二级时其耐久年限为＿＿＿A＿＿＿＿年，适用于一般性建筑。

A、50—100B、80—150C、25—50D、15—253、耐火等级为一级的承重墙其ff耐火极限为＿＿＿＿C＿＿＿＿＿。

A、2.00hB、2.50hC、3.00hD、3.50h4、一般高层建筑指建筑物要超过＿＿B＿＿＿。

A、32mB、24mC、20mD、40m5、竖向基本模数的数列幅度为＿＿D＿＿＿。

A、1M-15MB、1M-20MC、1M-30MD、1M-36M.lll第二题、多项选择题（每题2分，5道题共10分）1、古希腊的建筑特色主要体现在建筑柱式上，有代表性的柱式有＿＿ABD＿＿＿＿。

A、陶立克柱式B、爱奥尼柱式C、多特斯柱子式 kD、科林斯柱式m2、建筑物按其使用功能不同，一般分为＿＿＿＿ACD＿＿＿＿＿。

A、民m用m建筑B、大型建m筑C、工业建筑mD、农业建筑3、建筑物的耐火等级是由构件的＿＿＿＿＿B＿＿＿和＿＿＿＿＿A＿＿＿＿＿两个方面来决定的，共分为＿＿C＿＿级。

A、燃烧性能B、耐火极限C、四D、五4、按建筑的使用功能分类有公共建筑、工业建筑等；下列各项属于公共建筑的有＿＿＿＿。

A、机关办公楼B、商场C、纪念堂D、集体宿舍E、邮局5、我国的建筑方针是全面贯彻＿＿＿ACD＿＿。

A、经济B、工业化C、美观D、安全E、适用第三题、判断题（每题1分，5道题共5分）1、地震烈度一般分为12度，烈度在6度以下时，地震对建筑物的影响较小，一般可不考虑抗震措施。
