干挂石材幕墙施工方案一、编制依据的标准及规范（1）建筑设计类《金属与石材幕墙工程技术规范》JGJ133-2001《外墙外保温工程技术规程》JGJ144-2004《建筑构造通用图集》88J1-1《建筑设计防火规范》GB50016-2006《建筑气候区划标准》GB50178-93《建筑物防雷设计规范》（GB50034-2001）（2）结构设计类《建筑结构荷载规范》（GB50009-2001）（2006年版）《钢结构设计规范》（GB50017-2003）《冷弯薄壁型钢结构技术规范》（GB50018-2002）《建筑抗震设计规范》（GB50011-2010）《高层建筑混凝土结构技术规程》（JGJ3-2010）《高层民用钢结构技术规程》（JGJ99-1998）（3）幕墙设计类《建筑幕墙》（GB/T 21086-2007）《金属与石材幕墙工程技术规范》（JGJ133-2001）《建筑幕墙物理性能分级》（GB/T15225-1994）（4）施工管理《建设工程项目管理规范》（GB/T50326-2006）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑装饰装修工程施工质量验收规范》 GB50210-2001 《建设工程施工现场供用电安全规范》（GB50194-1993）《建筑钢结构焊接技术规程》（JGJ81-2002）《钢筋焊接及验收规程》（JGJ18-2003）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《建筑机械使用安全技术规程》（JGJ33-2001）《施工现场临时用电安全技术规范》（JGJ46-2005）《中华人民共和国消防条例》《建筑节能工程施工质量验收规范》（GB50411-2007）《钢结构防火涂料》（GB14907-2002）二、工程概况简介工程名称：永城煤电控股集团有限公司大学生公寓外立面装饰工程工程地址：永城市光明路与邙砀路交汇处施工单位：深圳文业装饰设计工程有限公司监理单位：煤炭工业郑州设计研究院有限公司建设单位：永城煤电控股集团有限公司建筑设计单位：煤炭工业郑州设计研究院有限公司结构类型：框架结构设计建筑面积：39290.14㎡计划工期：120日历天质量目标：合格三、施工准备1、熟悉与审查施工图纸1）审查设计图纸是否完整、齐全；2）审查设计图纸与说明书在内容上是否一致纸与其各组成部分之间有无矛盾和错误；3）审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确；4）审查幕墙工程的生产工艺流程和技术要求，掌握土建施工质量是否满足幕墙施工的要求；5）复核幕墙各组件的强度、刚度和稳定性是否满足要求；审查幕墙设计图纸中的工程复杂、施工难度大和技术要求高的分项，明确现有施工技术水平和管理水平能否满足工期和质量要求，拟采取可行的技术措施加以保证；6）明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期；7）明确建设、设计、土建和施工单位之间的协作、配合关系；明确建设单位可以提供的施工条件。

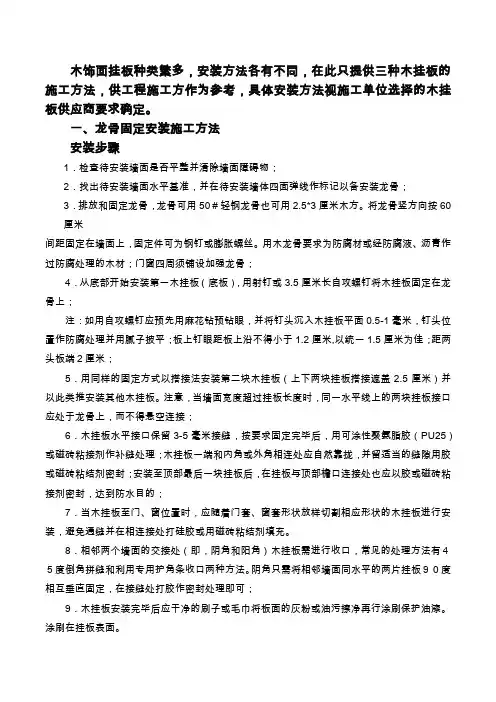

木饰面挂板种类繁多，安装方法各有不同，在此只提供三种木挂板的施工方法，供工程施工方作为参考，具体安装方法视施工单位选择的木挂板供应商要求确定。
一、龙骨固定安装施工方法安装步骤1．检查待安装墙面是否平整并清除墙面障碍物；2．找出待安装墙面水平基准，并在待安装墙体四面弹线作标记以备安装龙骨；3．排放和固定龙骨，龙骨可用50＃轻钢龙骨也可用2.5*3厘米木方。
将龙骨竖方向按60厘米间距固定在墙面上，固定件可为钢钉或膨胀螺丝。
用木龙骨要求为防腐材或经防腐液、沥青作过防腐处理的木材；门窗四周须铺设加强龙骨；4．从底部开始安装第一木挂板（底板），用射钉或3.5厘米长自攻螺钉将木挂板固定在龙骨上；注：如用自攻螺钉应预先用麻花钻预钻眼，并将钉头沉入木挂板平面0.5-1毫米，钉头位置作防腐处理并用腻子披平；板上钉眼距板上沿不得小于1.2厘米,以统一1.5厘米为佳；距两头板端２厘米；5．用同样的固定方式以搭接法安装第二块木挂板（上下两块挂板搭接遮盖2.5厘米）并以此类推安装其他木挂板。
注意，当墙面宽度超过挂板长度时，同一水平线上的两块挂板接口应处于龙骨上，而不得悬空连接；6．木挂板水平接口保留3-5毫米接缝，按要求固定完毕后，用可涂性聚氨脂胶（PU25）或磁砖粘接剂作补缝处理；木挂板一端和内角或外角相连处应自然靠拢，并留适当的缝隙用胶或磁砖粘结剂密封；安装至顶部最后一块挂板后，在挂板与顶部檐口连接处也应以胶或磁砖粘接剂密封，达到防水目的；7．当木挂板至门、窗位置时，应随着门套、窗套形状放样切割相应形状的木挂板进行安装，避免通缝并在相连接处打硅胶或用磁砖粘结剂填充。
8．相邻两个墙面的交接处（即，阴角和阳角）木挂板需进行收口，常见的处理方法有４５度倒角拼缝和利用专用护角条收口两种方法。
阴角只需将相邻墙面同水平的两片挂板９０度相互垂直固定，在接缝处打胶作密封处理即可；9．木挂板安装完毕后应干净的刷子或毛巾将板面的灰粉或油污擦净再行涂刷保护油漆。
外墙干挂石材及陶板铝板作业指导书1、适用范围及材料进场监理控制（1）本工程外墙面层采用干挂陶板（铝板），纹理、规格施工时选样；勒脚部位面层采用干挂石材，规格、型号施工时选样。
（2）材料质量控制：石材选用颜色要均匀、花纹一致、色差小、没有暗裂，没有崩边，没有缺角，没有损伤的石材，而且其试验弯曲强度必须大于10Mpa。
（3）选用龙骨的型材，钢材一定要进行热镀锌或其它的防腐材料进行处理，以保证其不发生锈蚀。
（4）应选用符合国家或企业标准的机构胶和耐候胶，确保不发生渗漏。
有些石材幕墙或石材装修出现渗漏现象，原因就在于所用的胶不是石材专用胶，因为石材是多孔性结构，容易产生渗漏现象。
2、干挂石材施工过程监理单位质量控制要点（1）干挂石材的质量控制是指在施工过程中，根据事先定好的质量目标，对施工日常发生的各项活动按照一定的原则，采用专门的控制方法，进行指导、调节、限制和监督，将各种因素控制在原来所规定的目标之内。
（2）膨胀螺栓、角钢连接施工质量保证措施。
钻孔时钻机应保持水平垂直，钻孔深度要保持6cm左右，并要用风吹出孔里的灰砂；内膨衬、内膨胀销子一定要充分膨胀；尽量要顶住内膨胀销子，如有空隙用胶填实；螺栓、固定角钢、平垫、弹簧垫圈一定要压平使角钢紧贴结构层，；连接片与固定角钢连接时，当前后左右调整后一定要旋紧。
（3）石材打眼施工质量保证措施。
钻孔、打眼人必须由高素、经验丰富的专业人员担任，要能熟练操作流程工艺；打眼前，必须对石材进行外观尺寸、色泽、材质、细裂缝等检查，严禁不符合施工要求的石材用于墙面；打眼前，必须对石材进行初安装，调整角钢水平上下位置，连接片前后左右位置，方可确定打眼位置；打眼时，一定要严格控制打眼深度，使打眼深度控制在25mm ;在安装前，施工人员应对打眼处的钻孔位置是否正确居中，是否发现打眼所造成的裂缝等现象进行检查，并把孔内的粉尘清理干净；业主和监理方应对石材打眼进行专门的检查验收，并做好隐蔽记录。

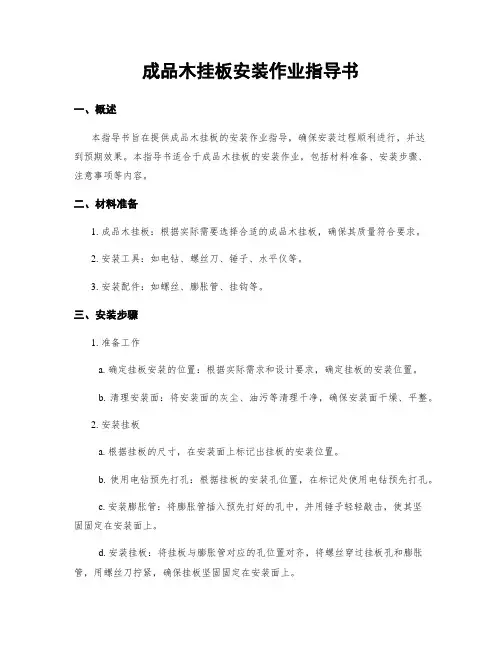

成品木挂板安装作业指导书一、概述本指导书旨在提供成品木挂板的安装作业指导，确保安装过程顺利进行，并达到预期效果。
本指导书适合于成品木挂板的安装作业，包括材料准备、安装步骤、注意事项等内容。
二、材料准备1. 成品木挂板：根据实际需要选择合适的成品木挂板，确保其质量符合要求。
2. 安装工具：如电钻、螺丝刀、锤子、水平仪等。
3. 安装配件：如螺丝、膨胀管、挂钩等。
三、安装步骤1. 准备工作a. 确定挂板安装的位置：根据实际需求和设计要求，确定挂板的安装位置。
b. 清理安装面：将安装面的灰尘、油污等清理干净，确保安装面干燥、平整。
2. 安装挂板a. 根据挂板的尺寸，在安装面上标记出挂板的安装位置。
b. 使用电钻预先打孔：根据挂板的安装孔位置，在标记处使用电钻预先打孔。
c. 安装膨胀管：将膨胀管插入预先打好的孔中，并用锤子轻轻敲击，使其坚固固定在安装面上。
d. 安装挂板：将挂板与膨胀管对应的孔位置对齐，将螺丝穿过挂板孔和膨胀管，用螺丝刀拧紧，确保挂板坚固固定在安装面上。
3. 安装配件a. 根据需求，在挂板上标记出配件的安装位置。
b. 使用电钻预先打孔：根据配件的安装孔位置，在标记处使用电钻预先打孔。
c. 安装配件：将配件与挂板孔对应的位置对齐，将螺丝穿过配件孔和挂板，用螺丝刀拧紧，确保配件坚固固定在挂板上。
四、注意事项1. 安全第一：在进行安装作业时，务必佩戴好安全帽、手套等个人防护装备，避免意外伤害。
2. 材料质量：选择质量可靠的成品木挂板和安装配件，确保安装的稳固性和耐久性。
3. 安装位置：根据实际需求和设计要求，合理确定挂板的安装位置，确保其美观和实用性。
4. 安装面准备：在安装前，清理安装面的灰尘、油污等，确保安装面干燥、平整，以便于挂板的安装。
5. 预先打孔：在安装挂板和配件时，使用电钻预先打孔，可以提高安装效率和准确性。
6. 坚固固定：在安装挂板和配件时，确保螺丝拧紧，使其坚固固定，避免安装后浮现松动或者掉落的情况。
一、工程概况本项目外墙板采用预制装配式外墙板，旨在提高施工效率，保证施工质量，实现绿色施工。
外墙板安装施工方案设计如下：二、施工准备1. 施工材料准备（1）外墙板：进场检查型号、几何尺寸及外观质量应符合设计要求，横腔、竖腔防水构造完整。
构件应有出厂合格证。
（2）接缝防水保温材料：塑料条（厚1.5～2mm）、油毡、聚苯板。
（3）其他材料：水泥、中砂、电焊条、钢筋、钢垫板、107胶、防水涂料和嵌缝膏等。
2. 施工机具准备一般应备有钢丝绳、吊具、卡环、撬棍、钢板垫块、临时固定卡具及铅丝等。
3. 人员准备施工人员应熟悉设计图纸，掌握外墙板型号、位置、尺寸、标高及构造做法等。
三、施工工艺1. 施工流程（1）外墙板进场验收（2）外墙板安装前准备工作（3）外墙板安装（4）接缝防水保温处理（5）质量检查与验收2. 施工要点（1）外墙板安装前，检查墙面平整度，如有不平整部分，要对建筑物的外墙进行清理和整平，确保墙面平整、干燥、无油污和松散物。
（2）根据图纸确定挂板的定位点，并在墙面上标记出来。
（3）按照预先标记的定位点，在墙面上钻孔，并安装膨胀螺栓。
（4）将UHPC外墙装饰挂板按照排版顺序逐块安装到墙面上，使用膨胀螺栓将挂板固定在墙面上。
（5）在安装过程中，要确保挂板之间的缝隙均匀，水平度和垂直度符合要求。
（6）安装完所有挂板后，对挂板之间的缝隙进行密封处理，使用密封胶或耐候胶填充缝隙，确保缝隙的密封性和防水性。
（7）对墙面与挂板之间的收口部分，也需要进行特殊处理，以保证整体的美观性和稳定性。
（8）完成安装和密封处理后，对整个墙面进行质量检查。
四、质量控制1. 外墙板进场时，严格检查外观质量、尺寸和型号是否符合要求。
2. 安装过程中，确保挂板之间的缝隙均匀，水平度和垂直度符合要求。
3. 接缝防水保温处理时，确保密封胶或耐候胶填充饱满，达到防水、保温效果。
4. 施工完成后，对整个墙面进行质量检查，确保无质量问题。
五、安全文明施工1. 施工现场应设置安全警示标志，确保施工安全。
一、工程概况本工程为某住宅小区外墙板安装工程，工程总建筑面积为XX万平方米，外墙板采用预制外墙板，分为混凝土外墙板和轻质外墙板两种。
本方案针对混凝土外墙板和轻质外墙板的安装进行详细阐述。
二、施工准备1. 材料准备（1）混凝土外墙板：符合设计要求，强度等级C30，厚度为120mm。
（2）轻质外墙板：符合设计要求，厚度为60mm。
（3）接缝防水保温材料：塑料条、油毡、聚苯板等。
（4）其他材料：水泥、中砂、电焊条、钢筋、钢垫板、107胶、防水涂料和嵌缝膏等。
2. 工具准备（1）吊装设备：塔吊、卷扬机等。
（2）安装工具：撬棍、钢板垫块、临时固定卡具、铅丝等。
（3）检测工具：水准仪、经纬仪、钢卷尺等。
3. 人员准备（1）施工队伍：由具备相关资质的施工队伍组成，包括安装工、焊接工、质检员等。
（2）技术负责人：负责施工过程中的技术指导和监督。
三、施工工艺1. 施工流程（1）外墙板进场验收：检查外墙板型号、几何尺寸、外观质量、防水构造等是否符合设计要求。
（2）外墙板吊装：采用塔吊进行吊装，确保外墙板平稳、安全就位。
（3）外墙板安装：按照设计要求，将外墙板逐层安装到位。
（4）接缝处理：对外墙板之间的缝隙进行防水、保温处理。
（5）质量检查：检查外墙板安装质量，确保符合设计要求。
2. 施工要点（1）外墙板吊装1）吊装前，检查塔吊吊钩、钢丝绳、吊具等设备，确保完好。
2）吊装时，缓慢起吊，确保外墙板平稳。
3）吊装过程中，保持外墙板与塔吊吊钩之间的距离，避免碰撞。
（2）外墙板安装1）按照设计要求，确定外墙板安装位置和尺寸。
2）根据安装位置，将外墙板逐层安装到位。
3）安装过程中，注意外墙板之间的缝隙，确保缝隙均匀。
（3）接缝处理1）对外墙板之间的缝隙进行防水、保温处理。
2）防水处理：采用防水涂料或嵌缝膏进行填充。
3）保温处理：采用聚苯板或油毡进行填充。
（4）质量检查1）检查外墙板安装质量，确保符合设计要求。
2）检查外墙板之间的缝隙，确保防水、保温处理到位。
第1篇一、前言外墙吊板操作规程是为了确保高空外墙清洗作业的安全性和高效性，防止事故发生，保障作业人员的人身安全。
本规程适用于所有使用吊板进行外墙清洗作业的单位和个人。
二、作业准备1. 人员准备：作业人员必须经过专业培训，持有相关资格证书，熟悉本规程，了解外墙清洗作业的相关知识。
2. 设备准备：吊板、安全绳、安全带、绳索、工具等设备必须处于良好状态，并经过定期检查。
3. 工地准备：确保作业区域安全，清除障碍物，设置警示标志，确保作业环境符合安全要求。
三、操作步骤1. 吊板安装：将吊板固定在建筑物外墙的适当位置，确保吊板牢固可靠。
2. 安全绳连接：将安全绳一端连接到吊板上，另一端连接到作业人员的安全带。
3. 安全带检查：检查安全带是否完好，是否系于作业人员的正确位置。
4. 吊板上升：缓慢启动吊板，使作业人员上升到工作位置。
5. 清洗作业：作业人员按照操作规程，使用清洁工具对外墙进行清洗。
6. 作业过程中注意事项：a. 作业人员应保持稳定，避免晃动和摇晃。
b. 作业过程中，严禁攀爬、跳跃、翻越等危险动作。
c. 清洗工具应使用专用工具，不得使用铁锤、钢刷等硬质工具。
d. 作业过程中，如遇风力较大、下雨、下雪等恶劣天气，应立即停止作业。
7. 作业结束：清洗完成后，作业人员应缓慢下降至地面，确保安全。
四、安全措施1. 作业人员必须佩戴安全帽、安全带等防护用品。
2. 作业前，对吊板、安全绳、安全带等设备进行严格检查，确保其完好。
3. 作业过程中，严禁酒后作业、疲劳作业。
4. 作业区域设置警示标志，提醒过往行人注意安全。
5. 作业过程中，如发现安全隐患，应立即停止作业，并采取相应措施进行处理。
五、作业结束1. 作业完成后，对吊板、安全绳、安全带等设备进行检查，确保其完好。
2. 清理作业现场，恢复原状。
3. 对作业人员进行总结，对存在的问题进行整改。
本规程自发布之日起实施，如有未尽事宜，由相关部门负责解释。
第2篇一、概述外墙吊板作业是针对高层建筑外墙进行的清洁、维修、安装等作业，为确保作业人员的人身安全和工程质量，特制定本操作规程。

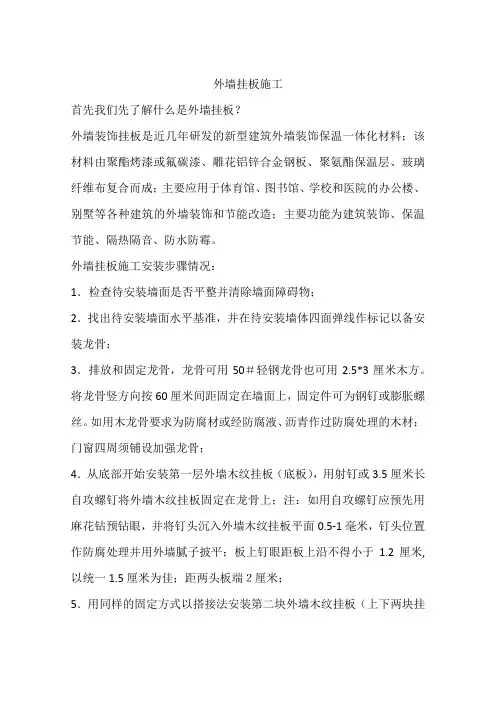

外墙挂板施工首先我们先了解什么是外墙挂板？外墙装饰挂板是近几年研发的新型建筑外墙装饰保温一体化材料；该材料由聚酯烤漆或氟碳漆、雕花铝锌合金钢板、聚氨酯保温层、玻璃纤维布复合而成；主要应用于体育馆、图书馆、学校和医院的办公楼、别墅等各种建筑的外墙装饰和节能改造；主要功能为建筑装饰、保温节能、隔热隔音、防水防霉。
外墙挂板施工安装步骤情况：1．检查待安装墙面是否平整并清除墙面障碍物；2．找出待安装墙面水平基准，并在待安装墙体四面弹线作标记以备安装龙骨；3．排放和固定龙骨，龙骨可用50＃轻钢龙骨也可用2.5*3厘米木方。
将龙骨竖方向按60厘米间距固定在墙面上，固定件可为钢钉或膨胀螺丝。
如用木龙骨要求为防腐材或经防腐液、沥青作过防腐处理的木材；门窗四周须铺设加强龙骨；4．从底部开始安装第一层外墙木纹挂板（底板），用射钉或3.5厘米长自攻螺钉将外墙木纹挂板固定在龙骨上；注：如用自攻螺钉应预先用麻花钻预钻眼，并将钉头沉入外墙木纹挂板平面0.5-1毫米，钉头位置作防腐处理并用外墙腻子披平；板上钉眼距板上沿不得小于1.2厘米,以统一1.5厘米为佳；距两头板端２厘米；5．用同样的固定方式以搭接法安装第二块外墙木纹挂板（上下两块挂板搭接遮盖2.5厘米）并以此类推安装其他外墙木纹挂板。
注意，当墙面宽度超过挂板长度时，同一水平线上的两块挂板接口应处于龙骨上，而不得悬空连接；6．外墙木纹挂板水平接口保留3－５毫米接缝，按要求固定完毕后，用可涂性聚氨脂胶（PU25）或磁砖粘接剂作补缝处理；外墙木纹挂板一端和内角或外角相连处应自然靠拢，并留适当的缝隙用胶或磁砖粘结剂密封；安装至顶部最后一块挂板后，在挂板与顶部檐口连接处也应以胶或磁砖粘接剂密封，达到防水目的；7．当安装外墙木纹挂板至门、窗位置时，应随着门套、窗套形状放样切割相应形状的外墙木纹挂板进行安装，避免通缝并在相连接处打硅胶或用磁砖粘结剂填充，避免通缝，造成漏水；8．相邻两个墙面的交接处（即，阴角和阳角）外墙木纹挂板需进行收口，常见的处理方法有45度倒角拼缝和利用专用护角条收口两种方法。

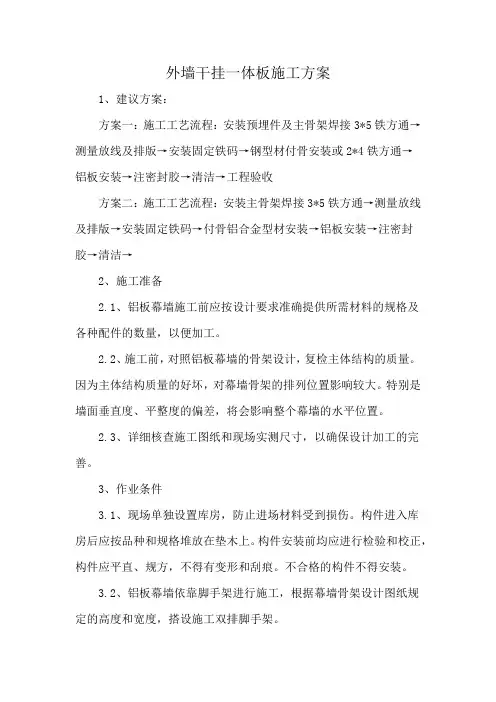

外墙干挂一体板施工方案1、建议方案：方案一：施工工艺流程：安装预埋件及主骨架焊接3*5铁方通→测量放线及排版→安装固定铁码→钢型材付骨安装或2*4铁方通→铝板安装→注密封胶→清洁→工程验收方案二：施工工艺流程：安装主骨架焊接3*5铁方通→测量放线及排版→安装固定铁码→付骨铝合金型材安装→铝板安装→注密封胶→清洁→2、施工准备2.1、铝板幕墙施工前应按设计要求准确提供所需材料的规格及各种配件的数量，以便加工。
2.2、施工前，对照铝板幕墙的骨架设计，复检主体结构的质量。
因为主体结构质量的好坏，对幕墙骨架的排列位置影响较大。
特别是墙面垂直度、平整度的偏差，将会影响整个幕墙的水平位置。
2.3、详细核查施工图纸和现场实测尺寸，以确保设计加工的完善。
3、作业条件3.1、现场单独设置库房，防止进场材料受到损伤。
构件进入库房后应按品种和规格堆放在垫木上。
构件安装前均应进行检验和校正，构件应平直、规方，不得有变形和刮痕。
不合格的构件不得安装。
3.2、铝板幕墙依靠脚手架进行施工，根据幕墙骨架设计图纸规定的高度和宽度，搭设施工双排脚手架。
3.3、安装施工前将铝板及配件用塔吊运至各施工面层上。
4、测量放线4.1、将所有预埋打出，并复测其位置尺寸。
4.2、根据基准线在底层确定墙的社会平宽度和出入尺寸。
4.3、经纬仪向上引数条垂线，以确定幕墙转角位和立面尺寸。
4.4、根据轴线和中线确定一立面的中线。
4.5、测量放线时应控制分配误差，不使误差积累。
4.6、测量放线时在风力不大于4级情况下进行。
放线后应及时校核，以保证幕墙垂直度及在立柱位置的正确性。
B、幕墙型材加工和安装1、幕墙型材骨架加工1.1、各种型材下料长度尺寸允许偏差为±1mm；横梁的允许偏差为±0.5mm；竖框的允许偏差为±1mm；端头斜度的允许偏差为-15mm。
1.2、各加工面须去毛刺、飞边，截料端头不应有加工变形，毛刺不应大于02mm。

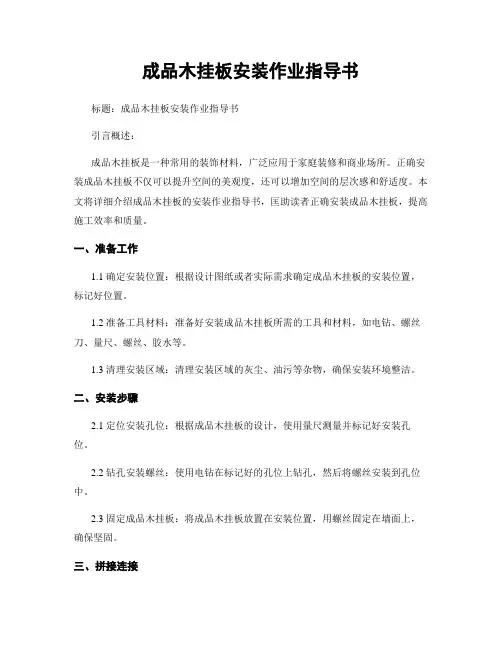

成品木挂板安装作业指导书标题：成品木挂板安装作业指导书引言概述：成品木挂板是一种常用的装饰材料，广泛应用于家庭装修和商业场所。
正确安装成品木挂板不仅可以提升空间的美观度，还可以增加空间的层次感和舒适度。
本文将详细介绍成品木挂板的安装作业指导书，匡助读者正确安装成品木挂板，提高施工效率和质量。
一、准备工作1.1 确定安装位置：根据设计图纸或者实际需求确定成品木挂板的安装位置，标记好位置。
1.2 准备工具材料：准备好安装成品木挂板所需的工具和材料，如电钻、螺丝刀、量尺、螺丝、胶水等。
1.3 清理安装区域：清理安装区域的灰尘、油污等杂物，确保安装环境整洁。
二、安装步骤2.1 定位安装孔位：根据成品木挂板的设计，使用量尺测量并标记好安装孔位。
2.2 钻孔安装螺丝：使用电钻在标记好的孔位上钻孔，然后将螺丝安装到孔位中。
2.3 固定成品木挂板：将成品木挂板放置在安装位置，用螺丝固定在墙面上，确保坚固。
三、拼接连接3.1 测量拼接尺寸：根据实际尺寸要求，使用量尺测量成品木挂板的拼接尺寸。
3.2 切割拼接连接：根据测量的尺寸，在成品木挂板上进行切割，确保拼接连接的准确性。
3.3 固定拼接连接：将切割好的成品木挂板进行拼接连接，使用胶水或者其他固定物质进行坚固连接。
四、修整处理4.1 涂刷装饰：根据设计需求，对成品木挂板进行涂刷装饰，增加美观度。
4.2 整体调整：检查成品木挂板的安装情况，进行整体调整，确保安装平整、美观。
4.3 清理整理：清理安装现场的杂物，对成品木挂板进行整理，保持整洁。
五、验收交付5.1 检查质量：对成品木挂板的安装质量进行检查，确保符合设计要求。
5.2 整体验收：邀请设计师或者业主进行整体验收，确认安装效果满意。
5.3 交付使用：完成验收后，将成品木挂板交付给使用者，提供相关维护保养指导。
结语：通过以上详细介绍的成品木挂板安装作业指导书，相信读者已经了解了正确安装成品木挂板的步骤和注意事项。

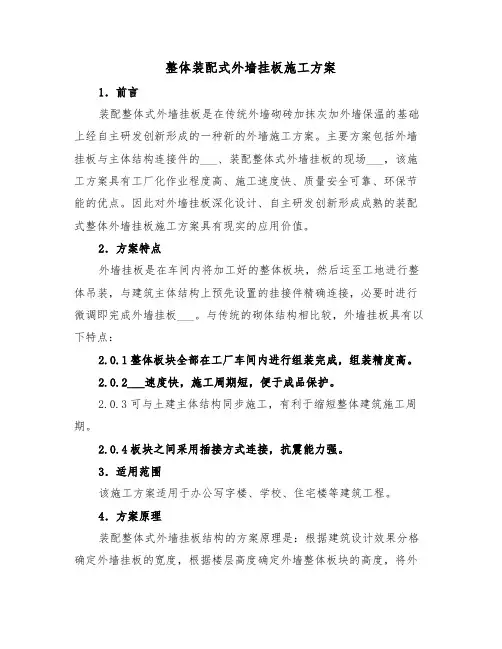

整体装配式外墙挂板施工方案1．前言装配整体式外墙挂板是在传统外墙砌砖加抹灰加外墙保温的基础上经自主研发创新形成的一种新的外墙施工方案。
主要方案包括外墙挂板与主体结构连接件的___、装配整体式外墙挂板的现场___，该施工方案具有工厂化作业程度高、施工速度快、质量安全可靠、环保节能的优点。
因此对外墙挂板深化设计、自主研发创新形成成熟的装配式整体外墙挂板施工方案具有现实的应用价值。
2．方案特点外墙挂板是在车间内将加工好的整体板块，然后运至工地进行整体吊装，与建筑主体结构上预先设置的挂接件精确连接，必要时进行微调即完成外墙挂板___。
与传统的砌体结构相比较，外墙挂板具有以下特点：2.0.1整体板块全部在工厂车间内进行组装完成，组装精度高。
2.0.2___速度快，施工周期短，便于成品保护。
2.0.3可与土建主体结构同步施工，有利于缩短整体建筑施工周期。
2.0.4板块之间采用插接方式连接，抗震能力强。
3．适用范围该施工方案适用于办公写字楼、学校、住宅楼等建筑工程。
4．方案原理装配整体式外墙挂板结构的方案原理是：根据建筑设计效果分格确定外墙挂板的宽度，根据楼层高度确定外墙整体板块的高度，将外墙饰面一起在生产车间中制做成整体板块，一个整体板块即为一个组装单元。
在工厂制作好的整体板块运至施工现场，吊装与主体预埋件连接，完成外墙挂板的___。
5．施工方案流程及操作要点5.1施工方案流程测量放线连接件件___外墙挂板整体板块运输整体板块吊装准备整体板块垂直吊运______后检测单元体___防水条___，板缝处理5.2操作要点5.2.1测量放线，连接件___1．在工程主体框架钢梁钢柱___完毕后进行整体检测，主要检测钢柱垂直度与钢梁翼缘板水平度。
垂直度、水平度误差保证在规范允许范围内，超出规范允许范围的可用薄钢板找平。
在钢梁翼缘板上按照外墙挂板上挂件布置尺寸，计算出与挂板连接件的位置，在翼缘板上标出，将连接件焊接在翼缘板上，焊接完毕检查尺寸是否符合要求。
第1篇一、工程概况本工程位于XX市XX区，建筑总面积为XX平方米，为多层住宅楼，建筑高度为XX 米。
外墙采用XX品牌外墙板，该外墙板具有保温、隔热、隔音、防火、耐候等优良性能。
为确保施工质量，特制定本外墙板施工方案。
二、施工准备1. 技术准备- 熟悉外墙板施工图纸，明确设计要求及施工技术规范。
- 组织施工人员学习外墙板施工工艺及注意事项。
- 准备施工所需的各类技术资料，如施工方案、施工图、技术交底等。
2. 材料准备- 根据施工图纸及施工方案，准备所需的外墙板、保温材料、粘结剂、锚固件等材料。
- 材料进场前，需进行检验，确保材料质量符合国家标准。
3. 设备准备- 准备施工所需的机械设备，如切割机、电钻、水准仪、线锤等。
- 确保机械设备性能良好，并定期进行维护保养。
4. 人员准备- 组织施工队伍，明确各工种人员的职责和任务。
- 对施工人员进行技术培训和安全教育，提高施工技能和安全意识。
三、施工工艺1. 基层处理- 对墙体进行清理，去除松动、脱落的砂浆、涂料等。
- 对墙体进行修补，确保墙体平整、无裂缝、无孔洞。
2. 放线定位- 根据施工图纸，在墙体上放出外墙板的位置线。
- 使用水准仪、线锤等工具，确保外墙板安装的垂直度和水平度。
3. 粘贴外墙板- 在墙体上均匀涂抹粘结剂，厚度约为3-5毫米。
- 将外墙板粘贴在墙体上，确保板面平整，无翘曲、扭曲现象。
- 使用木槌轻轻敲打外墙板，使其与墙体粘结牢固。
4. 锚固件安装- 在外墙板的固定部位，安装锚固件。
- 使用电钻在墙体上钻孔，将锚固件打入孔中，确保锚固件与墙体连接牢固。
5. 接缝处理- 外墙板接缝处，使用密封胶进行密封处理，确保接缝处无裂缝、无渗漏。
- 对外墙板的阴阳角进行磨边处理，使其整齐美观。
6. 面层处理- 对外墙板表面进行清洁，去除灰尘、污渍等。
- 根据设计要求，对外墙板表面进行涂装处理，如刷涂料、贴面砖等。
四、施工质量控制1. 材料质量控制- 材料进场前，需进行检验，确保材料质量符合国家标准。
整体装配式外墙挂板施工方案一、施工前准备工作1、材料准备：根据设计要求提前订购好装配式外墙挂板所需材料。
2、测量和布局：根据建筑的设计图纸，确认外墙挂板的尺寸和数量，并制定好正确的布局方案。
二、安装挂板龙骨1、墙面处理：首先对外墙进行必要的清理和整平处理，确保墙面平整、干净。
2、龙骨安装：根据设计图纸确定龙骨的位置和间距，使用膨胀螺栓或直接焊接将龙骨固定在墙体上。
三、挂板安装1、预制挂板：根据设计要求，将挂板在工厂进行预制加工，包括切割、打孔、加工槽口等工序。
2、挂板安装：将预制好的挂板按照设计要求，使用专用的连接件将其固定在龙骨上，确保挂板与龙骨之间的连接紧密可靠。
3、板缝处理：安装挂板后，及时对板缝进行处理，可使用密封胶或其他密封材料填充板缝，确保外墙的密封性。
四、验收和保养1、验收：完成挂板安装后，进行验收，检查挂板的安装质量和外观效果，以及与设计图纸的一致性。
2、保养：根据外墙挂板的材料特性，进行相应的保养工作，如定期清洗、防水处理、防火涂层等。
注意事项：1、施工过程中要遵循相应的安全规范，使用符合要求的工具和设备，确保施工人员的安全。
2、在施工过程中要严格按照设计要求和施工技术规范进行施工，保证施工质量。
3、对于特殊情况，如有对接窗户、阳台等部位，要采取相应的处理措施，确保施工的完整性和密封性。
4、挂板施工完工后，要及时清理施工现场，保持周围环境的整洁。
5、挂板施工完工后，要进行及时的验收工作，确保施工质量符合要求。
整体装配式外墙挂板施工方案的核心是工厂预制和快速安装，通过规范的工序和严格的质量控制，可以提高施工效率、节约人力和物力资源，并且减少施工所产生的噪音和污染。
因此，在当前越来越注重快速施工和环保建筑的需求下，整体装配式外墙挂板将成为未来建筑行业的主流装饰材料之一。
外墙挂板安装作业指南欧文斯科宁®挂板安装指南Owens Corning (China) Investment Co., Ltd.1.前言欧文斯科宁挂板及吊顶板是一种非常成熟的装饰材料，在国外已有很多年的应用历史，在国内也得到了广泛的应用。
它不仅具有很好的物理化学性能，而且还有多种不同的系列和多种色彩可供选择，既可独立应用于住宅、别墅、办公、商场、厂房等项目的室外和室内的装饰工程，也可与石材等其它材料结合使用，各具风格。
欧文斯科宁挂板的特点：使用寿命长，韧性好，不会锈蚀，也不会出现斑点，更不会像涂料一样出现裂缝等现象。
本文目的在于介绍典型的外墙挂板的安装方法，当挂板用于室内时，其安装方法与室外基本相同。
在介绍安装之前,有二点需要说明一下：●挂板既适用于新建项目，也适用于改建项目，但挂板只是一种外装饰材料，不能用作结构性材料。
墙身构造最终由设计方确定。
●挂板除必须严格按本手册进行安装外，同时还必须符合国家有关施工规定、规范。
对于特殊的技术及节点处理，请咨询欧文斯科宁驻各地办事处或科技中心。
2.挂板及其主要配件挂板、吊顶板及其主要配件有挂板、内角柱、外角柱、起始条、收口条，J型槽，封檐板以及吊顶板。
挂板常用挂板分传统型和荷兰型， 3940毫米。
传统型荷兰型内角柱内角柱用于外墙的阴角处,作为挂板在此处的收边.内角柱外角柱外角柱外角柱用于外墙的阳角处，作为挂板在此处的包角。
起始条起始条位于墙角、腰线上方或两种材料交接处，用于固定整个挂板墙面的第一片挂板。
也用于窗洞口上方。
起始条收口条收口条常位于屋檐下、女儿墙顶、窗洞口及其它洞口下方，，而窗洞口上方的第一片挂板需切割，无法安装起始条时，用收口条固定挂板。
J型槽J型槽是常用的收边配件，它的作用是作为门窗洞口及其它洞口四周，或斜山墙顶部的收边。
J形槽封檐板封檐板封檐板用于檐口正面。
吊顶板吊顶板用于檐口底部，分有孔吊顶板和无孔吊顶板两种。
无孔吊顶板有孔吊顶板3.安装工具常用工具安装外墙挂板非常简单，安装时所需的工具也大多是经常使用的工具，如：电锤、枪钻、铁锤、钢锯、靠尺、粉绳、卷尺、角尺、白铁皮剪、螺丝刀、多功能刀及硅胶枪，另外，还需配上水准仪。
当然，若在二层或二层以上的建筑物上安装挂板时，则必须设有脚手架，单层建筑，高度不是很高时，若安装现场无脚手架，则必须配人字梯。
注:施工时请注意安全，必要时需采取安全措施。
专用工具除了以上的常用工具外，为保证安装质量，提高安装速度，还需下面三种专业工具。
●压痕器压痕器用它来对外墙挂板的切割边进行压痕。
这种压痕用于门窗洞口以及其它洞口下、檐口或墙顶的最后一块挂板。
压痕的作用是将墙板咬合于收口条内。
●钉槽冲孔器如果有必要钉住墙板的切割边，就用这种工具来冲孔。
考虑到挂板的胀缩，钉槽一般均为细长孔.●拆除工具钉槽冲孔器使用这种工具来拆除或替换墙板。
拆除工具4.安装前的准备对墙面的要求安装挂板的墙体一般分为两类，一类为混凝土、砖或砌块墙体，另一类为木结构墙体。
对于混凝土、砖或砌块墙体，在安装挂板前，要求在基层表面粉一层水泥砂浆或防水砂浆面层。
面层的强度和平整度必须满足施工验收规范的要求，在与其它材料结合时，如石材或面砖，需检查这些材料的顶部或腰线部分是否水平，若不符合要求，必须调整。
对木结构墙体，在安装挂板前，应安装一层防水卷材。
对螺钉的要求大部分的挂板都安装在混凝土、砖或砌块墙体上，为确保挂板牢固地安装于墙体上，必须采用塑料膨胀螺钉固定挂板；，钉身直径为3毫米，钉身长不小于40毫米。
塑料膨胀螺钉必须采用镀锌或不锈钢材料，确保不会生锈。
对木结构墙体采用自攻螺丝固定挂板。
塑料膨胀螺钉自攻螺丝安装时的注意事项安装挂板时必须注意以下几点。
●除竖向构件的最上面一个螺钉应位于钉槽的顶端外，其余螺钉均钉在钉槽的中间。
●螺钉不要拧得太牢。
考虑到挂板的胀缩，。
当挂板被固定以后，用手按住挂板，应该能够左右移动。
●螺钉不能直接钉在挂板面上。
如果没有钉槽，用钉眼冲孔器做一个。
●螺钉要垂直钉入。
不要使钉子弯曲，否则会限制挂板自由移动。
如果钉得偏上或偏下，挂板可能会被偏离校准直线。
●每安装完一片挂板，检查挂板下边是否与下一层挂板扣牢，且不要太松或太紧。
●挂板两端必须钉螺钉。
水平挂板每隔400毫米，在钉槽中间钉一个螺钉；内外角柱、起始条、收口条和J形槽每隔200毫米，钉一个螺钉。
在基本风压较大地区，螺钉应适当加密。
计算方法为：挂板螺钉间距=3940/(基本风压 X 5 X )。
5.挂板的安装5．1 弹定位线安装挂板前，必须先弹好线。
●在建筑物的每个角，量测从屋檐到被挂板覆盖的最低点（如：勒角或腰线顶面）的距离。
●使用得到的最短距离值为基准，沿墙面弹水平线。
用这条线作为起始条的定位线。
注:确保起始线是水平的。
5．2 起始条的安装●沿建筑物的底部安装起始条，保证起始条的下边缘与定位线重合。
●在起始条的每个需安装螺钉的孔中间，用记号笔作记号，并取下起始条。
●在作记号处钻孔，将塑料胀管装人，再将起始条就位，在钻孔处钉槽中间拧入螺钉。
●当对接起始条时，应使它们保持至少10毫米的间距，防止膨胀所引起的变形。
●初始条同外角柱和内角柱之间留下足够的距离，一般为75毫米。
●沿起始条上每200毫米安装一个螺钉。
5．3 外角柱的安装●外角柱应安装在距离顶部6毫米处。
●在最上面的钉槽的顶部固定螺钉。
固定方法同上，也是先作好记号，装入塑料胀管再将外角柱就位，在钻孔处钉槽中间拧入螺钉。
●每隔200毫米安装一个塑料膨胀螺钉。
5．4 内角柱的安装内角柱的安装同外角柱一样。
注：当一个角柱长度不够，须用几个角柱搭接时，上面的角柱应搭接在下面的角柱之上。
并将下面的外角柱边缘剪去25毫米。
5．5 门和窗周围的安装●切一段J形槽用于底部，下料尺寸=窗宽+2倍J形槽的宽度。
将J形槽的上面两端等于J形槽宽度部分切除。
根据挂板切割的位置，可能需要在J形槽下安装垫片，使J形槽和外墙挂板在同一平面。
●再切二段J形槽，其长度分别等于窗高+2倍J型槽宽。
将 J形槽长于窗高的上下两端边剪开，将上面一部分切除，下面正面剪成45度，侧边折入底边的J形槽内，●切一段J形槽用于顶部，下料尺寸=窗宽+2倍J形槽的宽度。
同样将J形槽的两段剪开，将正面剪成45度，侧边下弯入侧边J形槽内。
安装好顶部J形槽。
●在窗下边J形槽内安装收口条，以便将外墙挂板切割后的边端嵌在里面。
注：可能需要在收口条下安装垫片☐圆弧窗的下边J形槽的安装同上不变，上边J形槽事先需加热并弯成同窗一样的弧度。
☐在门洞的两个侧边和一个顶部安装J形槽，安装方法同窗。
☐阳台板、空调台板周围J形槽的安装同窗。
5．6 墙体顶部的安装在安装挂板前，同样应将山墙顶部的J形槽安装好。
在山墙顶端，J形槽交会处，应切45度角。
可能需要用垫片将J形槽垫起，使它与外墙挂板在同一平面。
视挂板安装情况定。
5．7 挂板的安装●将第一层外墙挂板安在起始板条上，紧紧地咬合。
●在钉槽中间安装螺钉，将外墙挂板固定。
安装螺钉方法同上。
●在外墙挂板板端与角柱及门窗边缘J形槽之间预留6毫米的距离。
●板端应该搭接，搭接长度大约为工厂预制槽的一半（搭接时注意当地的常年风向）。
●为了美观，每层挂板搭接部分最少互相错开1米，这样一个搭接不会直接在另一个之上。
每4或5层，应检查一下外墙挂板是否与屋檐和窗户是否保持平行，是否与其它墙面上的挂板在同一直线上。
●当外墙挂板被固定好以后，不要用力向上或向下推它。
●应该在挂板没有变形的情况下安装。
不能为了使板能安放在某一位置，使板产生垂直地拉应力。
也不能强行将挂板安装在距离板端小于6毫米的位置。
●通常，搭接的部分应远离出入口和交通频繁的位置。
这样会改善安装的整体外观。
5．8 顶部挂板的收头两种典型的收头●檐墙顶部外墙挂板是水平向的。
●挂板收口处是山墙边端。
1、檐墙上挂板的安装●切割最后的外墙挂板来安装没有被覆盖的部分。
●使用压痕器沿着外墙挂板每隔150毫米压一个凹痕。
交替地压痕，使每隔一个凹痕就会出现在板的相反一边。
●将挂板伸到收口条内，已压痕的边将固定住外墙挂板。
注：如果您想安吊顶板，必须在安装收口条之前安装。
2、山墙边端的安装●沿着山墙的边在屋檐下安装J形槽。
●斜切外墙挂板，使用压痕器压痕，并将它安装到J形槽内，考虑到板的膨胀两端应预留至少6毫米的净距。
6.常见节点处理在挂板的施工安装过程中，经常会遇到一些节点需要处理。
如：设计有窗套的窗洞口处理、女儿墙顶、墙面突出物、穿墙管道等。
以下是一些常见的节点处理方法。
6．1 窗眉、窗套、窗台处节点6．2 穿墙管道处节点6．3 斜雨篷处节点6．4 腰线处节点6．5 墙面突出物6．6 女儿墙处节点7.檐口的安装1．1 门廊顶棚的安装在安装顶棚吊顶板之前，必须安装木龙骨，龙骨间距为300毫米。
●安装好木龙骨后，沿墙周边先安装J形槽，每隔300mm钉钉。
在平行于吊顶板的长度方向的J形槽内安装收口条。
●将吊顶板按比实际长度小6毫米下料。
先沿着吊顶板的长度方向，裁去第一片吊顶板的启口部分(钉槽的对边)。
●用压痕器对吊顶板的切割边进行压痕，将它插入收口条。
同时，将其两端弯曲扣入J形槽内。
每隔300mm钉螺钉，固定另一边。
●将吊顶板一片扣一片,直至最后一片。
●通过启口咬合来安装其它的吊顶板。
●将最后一片吊顶板按实际尺寸进行切割，用压痕器对切割边压痕，然后插入收口条。
●为保证吊顶板在一个平面内，可能需在J形槽下设垫片。
1．2 吊顶板的安装吊顶板可以采用两种不同的材料，无孔吊顶板和有孔吊顶板。
当安装吊顶板时，有两种基本的屋顶的方式：封闭式和开放式。
a.封闭式屋顶●将J形槽固定到檐口顶板上。
每隔200毫米钉螺钉。
●将吊顶板切割成比实际尺寸小6毫米的长度防止吊顶板的膨胀，然后弯曲吊顶板将它插入J形槽，将吊顶板启口咬合安装到转角处。
●如果吊顶板长度超过300毫米，应当每隔300毫米钉螺钉。
●在转角处,为美观起见,一般吊顶板以45度斜角相交,.●在端部再用J形槽来收头。
b.开放式屋顶●沿墙先安装一木龙骨。
●将J形槽分别钉入到檐板和木龙骨上,钉间距为200毫米。
●吊顶板切割成比实际尺寸小6毫米的长度，防止吊顶板的膨胀。
●将吊顶板启口咬合安装一直到端头或转角处。
●如果吊顶板长度超过300mm(12”)，沿望板每隔300mm钉螺钉。
●在转角处,为美观起见,一般吊顶板以45度斜角相交，并用两根J形槽背靠背作为收头。
J 形槽之间用螺钉固定。
●在端部再用J形槽来收头。
1．3 封檐板的安装●在已有的檐口顶端安装收口条。
●将檐板裁剪到所需的宽度。
注意同挂板一样,应考虑6毫米的膨胀.●用压痕器对檐口板进行压痕。
（应交替进行）●将檐板咬合到收口条内。
●将檐板的底部扣到已经安装好的J形槽和J形槽上。
收口条和J形槽每300毫米用自攻螺钉固定。
