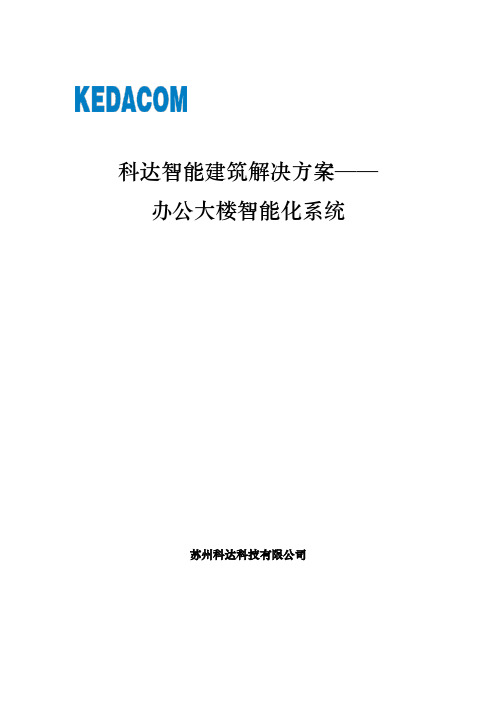

科达智能建筑解决方案——办公大楼智能化系统苏州科达科技有限公司目录第一章概述 --------------------------------------------------------------------------------------------------------------------- 41.1背景 (4)1.2建设现状 (4)第二章需求分析 -------------------------------------------------------------------------------------------------------------- 52.1办公大楼特性 (5)2.2智能化需求 (5)2.3系统架构 (6)第三章智能管理 -------------------------------------------------------------------------------------------------------------- 73.1周界管理 (7)3.2出入口（通道）管理 (8)3.3重要场所管理 (8)3.4办事大厅管理 (8)3.5信息系统集成管理 (9)第四章高清视频监控子系统---------------------------------------------------------------------------------------------- 94.1高清视频监控 (9)4.1.1监控中心 ----------------------------------------------------------------------------------- 94.1.2监控前端 ----------------------------------------------------------------------------------- 94.1.3监控存储 ---------------------------------------------------------------------------------- 10 4.2智能视频分析 (10)4.2.1虚拟警戒线/墙 --------------------------------------------------------------------------- 104.2.2区域看防 ---------------------------------------------------------------------------------- 114.2.3人体行为监测 ---------------------------------------------------------------------------- 124.2.4客流统计 ---------------------------------------------------------------------------------- 124.2.5视频诊断 ---------------------------------------------------------------------------------- 13 4.3车辆出入口管理 (13)4.3.1实时监控 ---------------------------------------------------------------------------------- 134.3.2车牌自动识别 ---------------------------------------------------------------------------- 144.3.3司乘人脸抓拍 ---------------------------------------------------------------------------- 144.3.4道闸自动控制 ---------------------------------------------------------------------------- 144.3.5车辆管理 ---------------------------------------------------------------------------------- 14第五章第三方智能化子系统-------------------------------------------------------------------------------------------- 145.1报警子系统 (14)5.2门禁子系统 (16)5.3通讯对讲子系统 (17)5.4巡更子系统 (17)5.5消防报警子系统 (18)第六章系统特色 ------------------------------------------------------------------------------------------------------------ 19 6.1以高清视频监控为中心的智能化系统 (19)6.2集成管理与报警联动 (19)6.3智能跟踪技术 (19)6.4智能出入口管理 (20)6.5智能视频检测 (20)6.6客流统计 (21)6.7电子地图 (21)6.8一机多屏 (21)6.9分析统计 (22)第七章推荐设备 ------------------------------------------------------------------------------------------------------------ 227.1高速红外球机LC425-E020-N (22)7.2红外枪机LC2250-AN-IR2 (23)7.3红外海螺半球LC2210-AN-IR2 (23)7.4红外迷你半球LC2240-AN-IR2 (24)7.5红外枪机IPC2250-AN-IR1 (24)7.6高清智能跟踪 (24)7.74K枪机IPC185-AN (26)7.8网络录像机NVR2881 (26)7.9安防主机CIMS2300 (26)7.10入侵报警系统（博世DS7400） (27)7.11门禁系统（汉军RAC-2000PSN） (28)第一章概述1.1 背景智能化建筑是以科学技术为基础，依据先进的设备和科学的管理，利用计算机及相关的最新技术，将自然生态环境、建筑技术与计算机技术、自动控制技术、通讯与信息处理技术等先进技术相结合的高度综合复杂系统，它为用户提供更加安全、更加舒适、更加方便、更加快捷、更加开放的商务办公、娱乐休闲环境、实现建筑物基础物业管理、安全防范管理以及信息服务等方面的高度自动化，实现节约能源、降低运行成本、保护环境和提高服务质量等目标。

目 录一、EIB介绍 ......................................................................................1、EIB总线系统的发展进程 .........................................................................2、EIB总线系统基本原理 ...........................................................................2.1、总线传输介质.............................................................................2.2、系统拓扑结构.............................................................................2.3、信号传输 ................................................................................2.4、寻址 ....................................................................................2.5、总线元件 ................................................................................3、EIB总线系统的特点 .............................................................................4、EIB总线系统的应用 .............................................................................二、Hager Tebis EIB系统简介 .......................................................................1、海格集团 ......................................................................................2、Hager与EIB ....................................................................................3、Tebis EIB主要控制功能 .........................................................................4、Tebis EIB系统工作原理 .........................................................................5、Tebis EIB拓扑结构 .............................................................................11126、Tebis EIB优点 .................................................................................137、Tebis EIB系统特点: ............................................................................16三、办公楼智能控制系统方案........................................................................161、Tebis EIB智能照明系统设计标准 .............................................................162、Tebis 智能照明系统在本项目中实现的主要功能 .................................................173、关键区域的功能说明 .........................................................................24四、Tebis系统主要元件的说明 ......................................................................241、开关驱动器 ................................................................................252、通用调光模块 ..............................................................................263、智能控制面板 ..............................................................................5、系统总线电缆 ..............................................................................2728五、业绩表 .......................................................................................EIB介绍一、EIB/KNX技术是世界上唯一被批准的、适用于家庭与楼宇自动化的国际标准。

智能大厦楼宇环境管理中的基本自动控制系统[折叠]1 引言基于一个完整的智能大厦系统组成,智能大厦与非智能大厦的区别在于：完备的通讯与计算机网络设施；自动化的物业安防系统；节能设备和控制装置(包括电源装置)；弹性（或柔性）工作区和各种环境控制系统。

其技术一般认为由建筑自动化技术与信息技术两大部分组成,由此从管理上可分为设备管理和通信管理两大部分。

本文在此前提下重点介绍智能大厦楼宇管理中的基本自动控制系统的三个组成部分，(1) 能源管理和控制系统；(2) 建筑安防系统；(3)生命支持系统。

2 能源管理和控制系统（EMCS）一般认为，能源和建筑物运作的成本是可控的，而成本在智能建筑中亦可简化处理。

提高资产负债，增强市场优势在今天这样一个高度竞争的建筑市场上，是至关重要的。

能源成本占据了整个运作费用的大部分（比总费用的1/3还多）。

优化的能源管理模式,为智能建筑系统运作过程节省运行费用、降低能耗指标提供了一个最直接的方法。

智能建筑设施的机械/电力系统的有效性和可靠性，决定了为其用户提供舒适的条件和生产支持的成本和能力。

随着能源和劳动力成本的上升，最优化系统的选择、设计和架构的重要性也随着增加。

因此，能源管理在智能建筑中有着不可忽视的越来越重要的作用。

2.1 EMCS是怎样工作的EMCS需要用计算机编写一个便于操作且详尽明了的管理与控制程序，以便于在一个特殊的条件下使"局域环路"控制得到最大限度的使用。

因此，它能比单独使用控制系统节省更多的能量。

"局域环路"是指那些与单独采暖，通风和空调（HVAC）系统联接成关系相近的控制。

HVAC本身在配置大量自动办公设备的智能建筑中，是一个非常重要的要考虑的内容。

因此设计可扩展的HVAC（Heating Ventilating ＆Air Conditioning）系统是很重要的。

随着办公室达到每人一个电脑终端的占有率，每一个终端也将能有1～1.2个附加设备。

智能照明控制系统在大型办公楼的应用施耐德KN某/EIB系统是一种面向事件的、分散式的电气控制总线系统，借鉴了计算机领域的最先进的现场总线。

在于2007年实施的中国国家标准GB/Z20965-2007中，KN某/EIB只能控制系统以国际KN某标准实施，且该标准早已更新为国际标准ISO/IEC14543-3[3]。

KN某/EIB总线系统适用于办公建筑、住宅建筑和楼宇建筑，能够有效地实现对楼宇内各种水热、照明以及通风等系统的智能控制。

2.1.1施耐德KN某/EIB的组成施耐德KN某/EIB系统中的所有总线元件都有自己的智能体，所以不需要中央控制单元，因此KN某/EIB系统的组成极为方便，既可以用于小型的安装也可用于大型项目。

KN某/EIB总线元件从功能上可以分为三大类：传感器、执行器、系统元件。

随着总线元件的不断开发，应用KN 某/EIB可以实现建筑中越来越多的物业管理合能源管理方面的新任务。

2.1.2施耐德KN某/EIB的拓扑结构KN某/EIB系统以单元地址化为设计结构，由相应的物理地址来赋予每个等级结构和应用控制器不同的功能部件，为达到控制目的需通过控制总线传递相应的控制符。

在物理地址中应采用树状结构（线一一域一一多个域）的方式拓展进行，来实现目的。

2.2上海航运服务中心东地块的智能灯光控制系统设计方案 2.2.1敞开式办公区域照明控制系统敞开式办公区的主要功能是为工作人员提供办公场所，根据区域的功能以及集中控制系统的要求，该区域照明系统完成以下功能：每栋办公楼5层东、西、南、北处设有4个光线感应器，办公区域距窗5米的照明采用开关模块控制；该处照明可通过光线感应器自动调节日光灯的开关。

在满足室内光线情况下，灯光不再开启，实现节能目的；每个楼层配电箱附近放置8键智能控制面板，对楼层内的灯光进行分区域控制。

采用时光照感应控制的方式控制，既可本地控制，又可通过控制中心集中控制，并且充分考虑自然光的利用。
