磁性海泡石的制备及表征

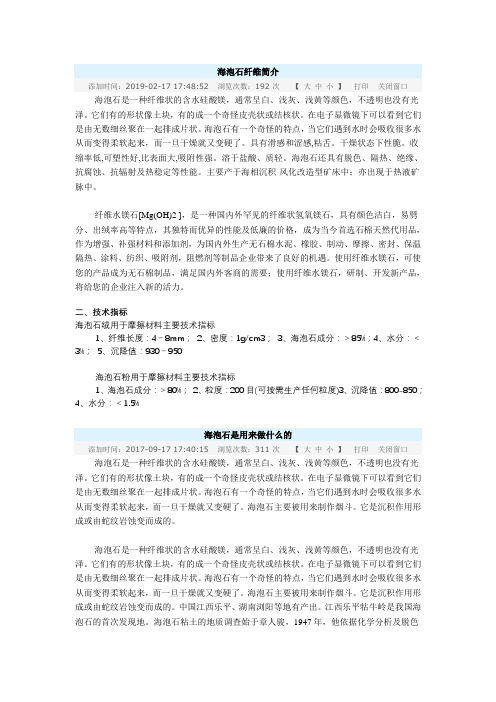

海泡石纤维简介添加时间：2019-02-17 17:48:52 浏览次数：192 次【大中小】打印关闭窗口海泡石是一种纤维状的含水硅酸镁，通常呈白、浅灰、浅黄等颜色，不透明也没有光泽。

它们有的形状像土块，有的成一个奇怪皮壳状或结核状。

在电子显微镜下可以看到它们是由无数细丝聚在一起排成片状。

海泡石有一个奇怪的特点，当它们遇到水时会吸收很多水从而变得柔软起来，而一旦干燥就又变硬了。

具有滑感和涩感,粘舌。

干燥状态下性脆。

收缩率低,可塑性好,比表面大,吸附性强。

溶于盐酸、质轻。

海泡石还具有脱色、隔热、绝缘、抗腐蚀、抗辐射及热稳定等性能。

主要产于海相沉积-风化改造型矿床中；亦出现于热液矿脉中。

纤维水镁石[Mg(OH)2 ]，是一种国内外罕见的纤维状氢氧镁石，具有颜色洁白，易劈分、出绒率高等特点，其独特而优异的性能及低廉的价格，成为当今首选石棉天然代用品，作为增强、补强材料和添加剂，为国内外生产无石棉水泥、橡胶、制动、摩擦、密封、保温隔热、涂料、纺织、吸附剂，阻燃剂等制品企业带来了良好的机遇。

使用纤维水镁石，可使您的产品成为无石棉制品，满足国内外客商的需要；使用纤维水镁石，研制、开发新产品，将给您的企业注入新的活力。

二、技术指标海泡石绒用于摩擦材料主要技术指标1、纤维长度：4－8mm；2、密度：1g/cm3；3、海泡石成分：＞85%；4、水分：＜3%；5、沉降值：930－950海泡石粉用于摩擦材料主要技术指标1、海泡石成分：＞80%；2、粒度：200目(可按需生产任何粒度)3、沉降值：800-850；4、水分：＜1.5%海泡石是用来做什么的添加时间：2017-09-17 17:40:15 浏览次数：311 次【大中小】打印关闭窗口海泡石是一种纤维状的含水硅酸镁，通常呈白、浅灰、浅黄等颜色，不透明也没有光泽。

它们有的形状像土块，有的成一个奇怪皮壳状或结核状。

在电子显微镜下可以看到它们是由无数细丝聚在一起排成片状。

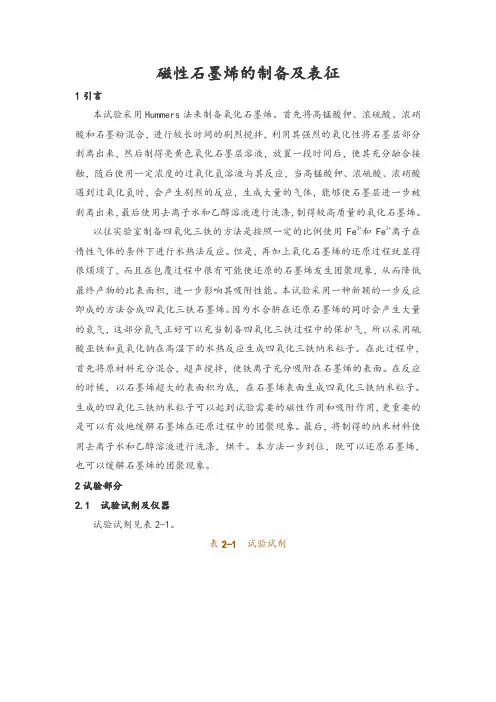

磁性石墨烯的制备及表征1引言本试验采用Hummers法来制备氧化石墨烯。

首先将高锰酸钾、浓硫酸、浓硝酸和石墨粉混合，进行较长时间的剧烈搅拌，利用其强烈的氧化性将石墨层部分剥离出来，然后制得亮黄色氧化石墨层溶液，放置一段时间后，使其充分融合接触，随后使用一定浓度的过氧化氢溶液与其反应，当高锰酸钾、浓硫酸、浓硝酸遇到过氧化氢时，会产生剧烈的反应，生成大量的气体，能够使石墨层进一步被剥离出来，最后使用去离子水和乙醇溶液进行洗涤，制得较高质量的氧化石墨烯。

以往实验室制备四氧化三铁的方法是按照一定的比例使用Fe3+和Fe2+离子在惰性气体的条件下进行水热法反应。

但是，再加上氧化石墨烯的还原过程就显得很烦琐了，而且在包覆过程中很有可能使还原的石墨烯发生团聚现象，从而降低最终产物的比表面积，进一步影响其吸附性能。

本试验采用一种新颖的一步反应即成的方法合成四氧化三铁石墨烯。

因为水合肼在还原石墨烯的同时会产生大量的氮气，这部分氮气正好可以充当制备四氧化三铁过程中的保护气，所以采用硫酸亚铁和氢氧化钠在高温下的水热反应生成四氧化三铁纳米粒子。

在此过程中，首先将原材料充分混合，超声搅拌，使铁离子充分吸附在石墨烯的表面。

在反应的时候，以石墨烯超大的表面积为底，在石墨烯表面生成四氧化三铁纳米粒子。

生成的四氧化三铁纳米粒子可以起到试验需要的磁性作用和吸附作用，更重要的是可以有效地缓解石墨烯在还原过程中的团聚现象。

最后，将制得的纳米材料使用去离子水和乙醇溶液进行洗涤，烘干。

本方法一步到位，既可以还原石墨烯，也可以缓解石墨烯的团聚现象。

2试验部分2.1 试验试剂及仪器试验试剂见表2-1。

表2-1试验试剂试验仪器见表2-2。

表2-2试验仪器2.2磁性石墨烯的制备本试验所用的氧化石墨烯是用石墨粉制备的。

准确称取2.0g石墨粉加入到三口烧瓶中，再将1.0g硝酸钠和96mL浓硫酸缓慢地加入三口烧瓶中，将三口烧瓶置于冰水浴中，搅拌。

待石墨粉和硝酸钠与浓硫酸混合均匀后，将6.0g高锰酸钾晶体均匀地分3次缓慢加入到三口烧瓶中，然后将三口烧瓶中的混合物在20℃以下搅拌一段时间，搅拌均匀后，再将三口烧瓶置于恒温水浴锅内，在35℃条件下，将混合物持续搅拌18h。

磁性纳米材料的制备及性能表征磁性纳米材料是一种重要的纳米材料，在磁性材料、生物医学、信息存储等领域有广泛的应用前景。

本文将重点介绍磁性纳米材料的制备方法和性能表征。

一、制备方法1. 化学合成法化学合成法是一种常用的磁性纳米材料制备方法。

其基本原理是在水相中使用还原剂对金属离子进行还原从而形成纳米尺寸的磁性材料。

常用的化学合成法包括共沉淀法、水热合成法、溶胶凝胶法等。

共沉淀法是一种简单易行的制备方法，通常采用FeCl3和FeCl2等化合物作为铁源，使用碱性溶液将其还原沉淀。

水热合成是将金属离子置于高温高压的反应溶液中进行化学反应，生成纳米尺度的磁性材料。

溶胶凝胶法是将溶胶和凝胶混合制备成水凝胶，通过热处理得到纳米尺度磁性材料。

2. 物理方法物理方法是另一种常用的磁性纳米材料制备方法。

其基本原理是通过物理手段，如高能球磨法、激光熔凝法、磁控溅射法等，使材料分解为一定尺寸的纳米颗粒。

其中，高能球磨法是一种简单易行的方法，通常以粉末材料为起始材料，经过高能球磨反应，得到纳米尺寸的磁性材料。

激光熔凝法和磁控溅射法则是通过激光和磁场的作用将材料蒸发成纳米颗粒。

二、性能表征1. 形貌表征磁性纳米材料的形貌表征可以通过透射电子显微镜(TEM)、扫描电子显微镜(SEM)等手段进行观察。

其中，TEM可以直观展示样品的形貌和尺寸，SEM则可以用于粗略表征样品的形貌和表面形貌。

2. 磁性表征磁性纳米材料的磁性表征可以通过超导量子干涉仪(SQUID)、霍尔效应仪等方法进行测量。

其中，SQUID是一种高灵敏度和高分辨率的磁性测量仪器，可以用于测量样品的磁矩大小和磁偏角。

霍尔效应仪则可以用于测量样品的磁场强度和磁场方向。

3. 光学表征纳米材料还可以通过紫外-可见吸收光谱、拉曼光谱等光学技术进行表征。

其中，紫外-可见吸收光谱可以用于分析样品的光学吸收和转换能量，拉曼光谱则可以用于分析样品的分子结构和振动特征。

结论磁性纳米材料是一种重要的纳米材料，在磁性材料、生物医学、信息存储等领域有着广泛的应用前景。

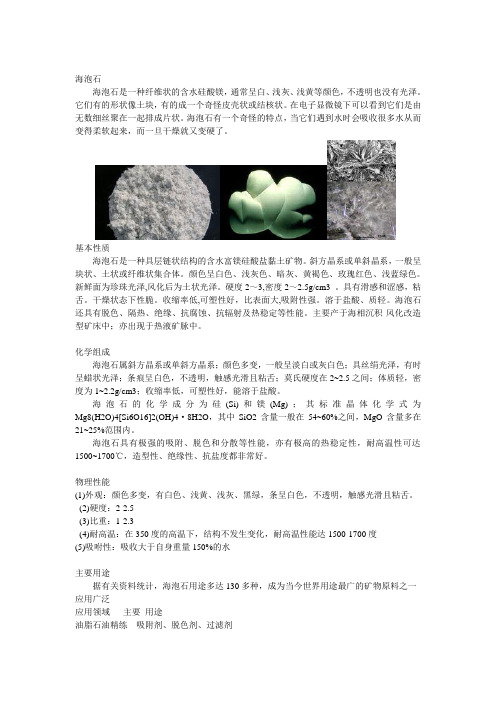

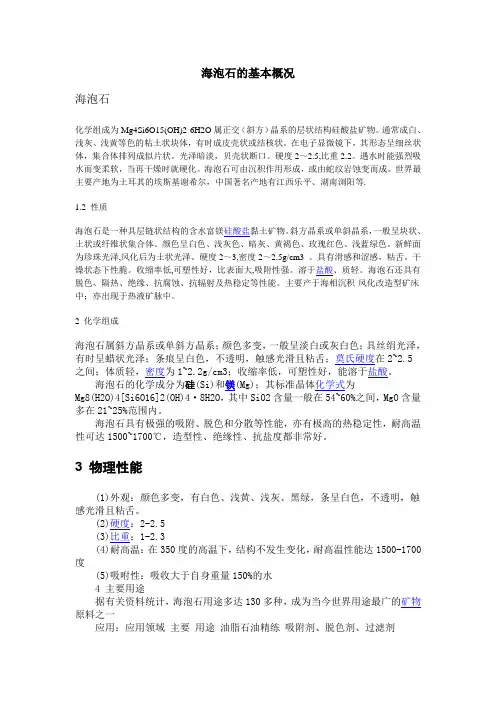

海泡石的基本概况海泡石化学组成为Mg4Si6O15(OH)2·6H2O属正交（斜方）晶系的层状结构硅酸盐矿物。

通常成白、浅灰、浅黄等色的粘土状块体，有时成皮壳状或结核状。

在电子显微镜下，其形态呈细丝状体，集合体排列成似片状。

光泽暗淡，贝壳状断口。

硬度2～2.5,比重2.2。

遇水时能强烈吸水而变柔软，当再干燥时就硬化。

海泡石可由沉积作用形成，或由蛇纹岩蚀变而成。

世界最主要产地为土耳其的埃斯基谢希尔，中国著名产地有江西乐平、湖南浏阳等.1.2 性质海泡石是一种具层链状结构的含水富镁硅酸盐黏土矿物。

斜方晶系或单斜晶系，一般呈块状、土状或纤维状集合体。

颜色呈白色、浅灰色、暗灰、黄褐色、玫瑰红色、浅蓝绿色。

新鲜面为珍珠光泽,风化后为土状光泽。

硬度2～3,密度2～2.5g/cm3 。

具有滑感和涩感，粘舌。

干燥状态下性脆。

收缩率低,可塑性好，比表面大,吸附性强。

溶于盐酸、质轻。

海泡石还具有脱色、隔热、绝缘、抗腐蚀、抗辐射及热稳定等性能。

主要产于海相沉积-风化改造型矿床中；亦出现于热液矿脉中。

2 化学组成海泡石属斜方晶系或单斜方晶系；颜色多变，一般呈淡白或灰白色；具丝绢光泽，有时呈蜡状光泽；条痕呈白色，不透明，触感光滑且粘舌；莫氏硬度在2~2.5之间；体质轻，密度为1~2.2g/cm3；收缩率低，可塑性好，能溶于盐酸。

海泡石的化学成分为硅(Si)和镁(Mg)；其标准晶体化学式为Mg8(H2O)4[Si6O16]2(OH)4·8H2O，其中SiO2含量一般在54~60%之间，MgO含量多在21~25%范围内。

海泡石具有极强的吸附、脱色和分散等性能，亦有极高的热稳定性，耐高温性可达1500~1700℃，造型性、绝缘性、抗盐度都非常好。

3 物理性能(1)外观：颜色多变，有白色、浅黄、浅灰、黑绿，条呈白色，不透明，触感光滑且粘舌。

(2)硬度：2-2.5(3)比重：1-2.3(4)耐高温：在350度的高温下，结构不发生变化，耐高温性能达1500-1700度(5)吸咐性：吸收大于自身重量150%的水4 主要用途据有关资料统计，海泡石用途多达130多种，成为当今世界用途最广的矿物原料之一应用：应用领域主要用途油脂石油精练吸附剂、脱色剂、过滤剂酿造、化工分子筛、用于化工、制糖、酿酒医药离子交换剂、净化剂、发亮剂陶瓷珐琅质原料环保颗粒去污剂和吸附剂铸造型砂粘结剂硅酸盐高镁耐火材料的特殊耐高温涂层的优质原料塑料发泡灵、脱色剂建筑隔音、隔热材料、涂料橡胶特殊充填剂电焊条焊药配料轻纺和化工催化剂、悬浮剂、增稠剂和触变剂制烟香烟滤嘴原料特种用纸催化载体和吸附剂国防现代科学原子能、火箭、卫星诸方面的特殊陶瓷部件农业杀虫剂、土壤消毒的载体原料、配制特殊原料、配制动物药剂、家畜垫圈工艺品雕刻工艺品、装饰物及生活用品烟斗海泡石质轻，散热性好，而且由于石质细腻、柔软，故能在外壁雕刻出十分精巧细致的浮雕图案（一般取材自古希腊、古罗马的神话故事，也有动植物、人物等造型），具有很高的艺术价值。

磁性材料的制备与性能测试磁性材料是一类具有特定磁性能的材料，广泛应用于电子、信息、能源等领域。

制备高性能的磁性材料并准确测试其性能，对于推动科技进步具有重要意义。

本文将介绍磁性材料的制备方法以及性能测试技术。

一、磁性材料的制备方法磁性材料的制备方法多样，常见的包括物理法、化学法和熔融法等。

以下将分别介绍几种常用的磁性材料制备方法。

1. 物理法：物理法是通过物理手段使材料具有磁性。

其中最常见的是磁控溅射法，该方法通过在真空中施加外加磁场，将靶材表面的原子或离子溅射到基底材料上，形成具有磁性的薄膜。

此外，还有磁性沉积法和磁性沉淀法等物理制备方法。

2. 化学法：化学法通常是指通过化学反应合成磁性材料。

常见的化学制备方法包括溶胶凝胶法、水热法和共沉淀法等。

其中，溶胶凝胶法是一种利用溶胶凝胶过程来制备材料的方法，通过调控溶液中各组分的浓度、pH值等参数，通过水解、缩聚和热处理等步骤，制备出具有磁性的凝胶体。

3. 熔融法：熔融法是通过将材料加热至熔化状态，然后冷却固化成具有磁性的材料。

该方法简单易行，常用于制备铁、钴、镍等过渡金属的磁性材料。

熔融法可以通过改变熔融温度、冷却速度和添加其他元素等方式，调控材料的微观结构和性能。

二、磁性材料的性能测试磁性材料的性能测试主要包括磁化曲线测量和磁性性能参数的测定。

1. 磁化曲线测量：磁化曲线是描述材料磁化过程的图像，通过测量磁场施加和材料磁化之间的关系，可以了解材料的磁化行为。

常用的磁化曲线测量方法有霍尔效应法、振动样品磁强计法和电磁振荡法等。

2. 磁性性能参数的测定：磁性性能参数是评价磁性材料性能的重要指标。

常见的磁性性能参数有剩余磁感应强度、矫顽力、饱和磁化强度和磁导率等。

这些参数可以通过万用表、霍尔效应测量仪、振动样品磁强计和磁滞回线测量仪等设备进行测定。

三、磁性材料的应用与展望磁性材料在电子、信息和能源等领域有着广泛的应用前景。

目前，磁性材料在磁存储、磁传感器和电动汽车等领域已经取得了重要的进展。
