建筑电气符号,电柜规格介绍

电⽓图纸中各类开关柜型号的含义电⽓图纸中各类开关柜型号的含义GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线⽅式(3)□/□额定电流/额定短时耐受电流能⼒：⽤数字表⽰，250/10表⽰：额定电流250A/额定短时耐受电流能⼒10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输⼊；□/3三相输⼊；1/3表⽰混合输⼊(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/□主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼⾳字头中⽂解释装配图号电⽓原理图号1JL计量箱PXT01PXT01dq系列2CZ插座箱PXT02PXT02dq系列3ZM照明箱PXT03PXT03dq系列4DL动⼒箱PXT04PXT04dq系列5JC计量插座箱PXT05PXT05dq系列6JZ计量照明箱PXT06PXT06dq系列7JD计量动⼒箱PXT07PXT07dq系列8ZC照明插座箱PXT08PXT08dq系列9DC动⼒插座箱PXT09PXT09dq系列10DZ动⼒照明箱PXT10PXT10dq系列11HH混合功能箱PXT11PXT11dq系列12ZN智能箱PXT12PXT12dq系列电⽓箱柜名称编号规格型号⾼压开关柜AH⾼压计量柜AM⾼压配电柜AA⾼压电容柜AJ低压电⼒配电箱柜AP低压照明配电箱柜AL应急电⼒配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源⾃动切换箱柜AT多种电源配电箱柜AM⼑开关箱柜AK电源插座箱AX建筑⾃动化控制器箱ABC⽕灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放⼤器箱ATF分配器箱AVP接线端⼦箱AXT举例说明吧GCK第⼀个G代表配电柜第⼆个C代表抽屉式第三个K代表控制GGD第⼀个G代表配电柜第⼆个G代表固定式第三个D代表动⼒配电箱1LA1a1AL1bAT-DT是什么意思还有1AP22AP13APc7AP1KX之类的。

建筑电气符号大全
电气工程及文字符号电气工程图例符号
一、电气工程文字符号
概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各
种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气
二、电气工程图例符号
概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。

电气工程图有以下特点：1）电气工程图
只表示电气线路的原理和接线，不表示电气设备和元件的准确形状和位置。

2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理。

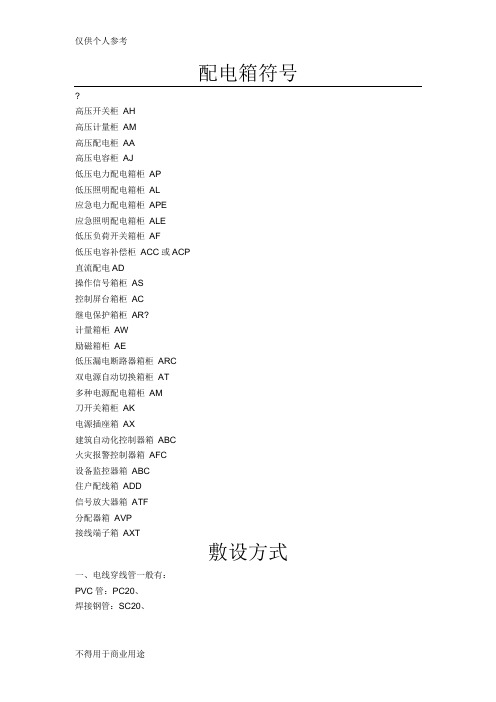

配电箱符号?高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR?计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。

配电箱符号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁〔屋架〕敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620〔95以下自带INO+INC，95以上不带辅助接点〕M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造〔9~620A〕特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。

电气符号及电缆表示方法大全电气安装符号表示方法一、电线穿线管一般有：PVC管：PVC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：三，导线穿管表示SC-焊接钢管 MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架 MR-金属线槽 M-钢索CP-金属软管PR-塑料线槽 RC-镀锌钢管四，导线敷设方式的表示DB-直埋 TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索 BE-沿屋架，梁WE-沿墙明敷五，灯具安装方式的表示CS-链吊DS-管吊 W-墙壁安装C-吸顶R-嵌入S-支架 CL-柱上沿钢线槽SR 沿屋架或跨屋架：BE 沿柱或跨柱CLE穿焊接钢管敷设SC 穿电线管敷设MT: 穿硬塑料管敷设PC:穿阻燃半硬聚氯乙烯管敷设FPC 电缆桥架敷设CT 金属线槽敷设MR塑料线槽敷设：PR : 用钢索敷设M : 穿聚氯乙烯塑料波纹电线管敷KPC-BV-2*2.5 PC20 CC两根2.5平方阻燃耐火铜芯电线穿直径为20mm的硬塑料管，沿顶棚暗敷。

2.WDZC-BYJ-2*2.5+E2.5-MT203根2.5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆, 穿直径为20mm的电线管沿顶棚暗敷。

3.WDZB-YJY-4*6=E6-SC40-CT5根6平方铜芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆穿直径为40mm的钢管或桥架敷设。

4.WDZB-BYJ-2*4+4PE-MR/KBG20-SCE3根4平方辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆金属线槽或直径为20mm的金属薄壁管吊顶内敷设六.常用电缆、电线表示方法及符号1、电力电缆、控制电缆型号含义〔1〕-〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕-〔9〕〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安〔2〕用途。

电气箱柜名称编号、规格、型号高压开关柜 AH高压计量柜 AM低压配电柜AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜 AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱 AVP接线端子箱AXTGCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱举例说明GCK第一个G 代表配电柜第二个 C 代表抽屉式第三个 K代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX 之类的?这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范。

但遵循一定的规律，AL是配电箱、AP是动力配电箱、KX是控制箱等。

例如: 1AL1b--代表一层一位置的b种类配电箱; AT-DT--电梯配电箱;1AP2--代表一层第二位置上的动力配电箱。

配电箱有型号，不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等，国外厂家有MD190，MNS，ArTu、Blokset、8PT等，一般标准的型号是GB7251.1。

区别：1、P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

2、L（或D）-动力用，K-控制用，S-森源电气系统3、GGD较便宜，GCS、GCK为经济型。

4、GCK、GCS、MNS是低压抽出式开关柜。

5、GGD、GDH、PGL是低压固定式开关柜。

扩展资料配电箱尺寸的确定：1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10 MM。

2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加4 0MM，深度为开关最大深度加10MM。

3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。

4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。

5、如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。

配电箱规格型号有哪些配电箱尺寸如何确定配电箱的型号规格配电柜型号有很多，一般不同的厂家都有自己的型号。

01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。

PL代表动力配电箱。

但为什么这么标志。

而有的还标志为XM等。

有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。

GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。

X表示端子、插头、插座等。

XM的含义要看图纸才能确定。

动力配电箱一般不用PL表示。

AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。

03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。

配电箱符号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。
