高中物理全套经典例题汇编电学部分(1)02

高二物理电学经典例题（10题）1.题目：一个电路中有两个电阻，R1 = 100Ω 和R2 = 200Ω。

求这两个电阻串联后的总电阻R串，以及并联后的总电阻R并。

解析：串联：R串= R1 + R2 = 100Ω + 200Ω = 300Ω并联：1/R并= 1/R1 + 1/R2 = 1/100Ω + 1/200Ω = 3/200Ω，所以R并= 200Ω / 3 ≈ 66.67Ω2.题目：一个电阻为50Ω的电阻器与一个电源串联，电源电压为12V。

求通过电阻器的电流强度I。

解析：根据欧姆定律：I = V / R = 12V / 50Ω = 0.24A3.题目：一个电容器的电容为4μF，与一个电阻为1000Ω的电阻器串联。

电容器初始不带电，当电源电压为9V时，求5秒后电容器的电荷量Q。

解析：时间常数RC = R x C = 1000Ω x 4 x 10^-6 F = 4秒初始电荷量Q0 = 04.秒后电荷量Q = Q0 x (1 - e(-5/4)) ≈ 05.题目：一个线圈在磁场中以恒定速度v = 10m/s移动，磁场强度B = 0.5T，线圈面积A = 0.02m^2。

求感应电动势E。

解析：根据法拉第电磁感应定律：E = B x A x v = 0.5T x 0.02m^2 x 10m/s = 1V6.题目：一个电路中有一个电阻R = 60Ω，通过它的电流I = 2A。

求电路的功率P。

解析：电路的功率P = I2 x 60Ω = 4 x 60 = 240W7.题目：两个电阻R1 = 100Ω 和R2 = 200Ω 并联后，接入一个电压为10V 的电路中。

求通过R1的电流I1。

解析：并联电路电压相等，所以U = 10VI1 = U / R1 = 10V / 100Ω = 0.1A8.题目：一个电容器与电源相连，充电后断开电源。

若电容器电容为2μF，充电后电压为5V，求电容器储存的电能W。

解析：电容器储存的电能W = 1/2 x C x U-6 F x (5V)-5 J9.题目：一个电阻R = 100Ω，通过它的电流强度随时间变化的关系为I = 0.2t A。

第七章 恒定电流基本公式：I ＝q t ； I ＝U R ； I ＝neSv . R ＝ρl S W 电＝qU ＝IUt Q 热＝I 2Rt. I ＝E R ＋r知识点一：电流的计算、电阻定律、电功（率）与热量（热功率）的计算与区别、欧姆定律、U-I 图像1．（单选）通常一次闪电过程历时约0.2～0.3 s ，它由若干个相继发生的闪击构成．每个闪击持续时间仅40～80 μs ，电荷转移主要发生在第一个闪击过程中．在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1 km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的．根据以上数据，下列判断正确的是( )．答案 ACA ．闪电电流的瞬时值可达到1×105 AB ．整个闪电过程的平均功率约为1×1014 WC ．闪电前云地间的电场强度约为1×106 V/mD ．整个闪电过程向外释放的能量约为6×106 J2．(单选)有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为l 1∶l 2＝1∶5，横截面积之比为S 1∶S 2＝2∶3，电阻之比为R 1∶R 2＝2∶5，外加电压之比为U 1∶U 2＝1∶2，则它们的电阻率之比为( )． 答案 BA ．2∶3B ．4∶3C ．3∶4D ．8∶33、（单选）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( )． 答案 CA ．1∶4B ．1∶8C ．1∶16D ．16∶14．（单选）用电器距离电源为L ，线路上的电流为I ，为使在线路上的电压降不超过U ，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值为( )．答案 BA ．ρL /RB ．2ρLI /UC ．U /(ρLI )D ．2UL /(I ρ)5．(单选)欧姆不仅发现了欧姆定律，还研究了电阻定律．有一个长方体金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a >b >c .电流沿以下方向流过该金属电阻，其中电阻阻值最小的是( )．答案 A6、（单选）额定电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的电灯两盏，若接入电压是220 V 的下列电路上，则使两盏电灯均能正常发光，且电路中消耗的电功率最小的电路是( )． 答案 C7．(单选)R 1和R 2分别标有“2 Ω，1.0 A”和“4 Ω，0.5 A”，将它们串联后接入电路中，如图7－1－6所示，则此电路中允许消耗的最大功率为( )．答案 AA ．1.5 WB ．3.0 WC ．5.0 WD ．6.0 W8．（单选）功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代，估算出全国一年节省的电能最接近( )．答案 BA ．8×108 kW·hB ．8×1010 kW·hC ．8×1011 kW·hD ．8×1013 kW·h9．（单选）当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3 C ，消耗的电能为0.9 J ．为在相同时间内使0.6 C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )．答案 DA ．3 V 1.8 JB ．3 V 3.6 JC ．6 V 1.8 JD ．6 V 3.6 J10．(多选)如图所示是电阻R 的I －U 图象，图中α＝45°，由此得出( )．A ．通过电阻的电流与两端电压成正比B ．电阻R ＝0.5 Ω 答案 ADC ．因I －U 图象的斜率表示电阻的倒数，故R ＝1/tan α＝1.0 ΩD ．在R 两端加上6.0 V 的电压时，每秒通过电阻横截面的电荷量是3.0 C11．(单选)某种材料的导体，其I－U图象如图所示，图象上A点与原点的连线与横轴成α角，A点的切线与横轴成β角．下列说法正确的是()．答案 AA．导体的电功率随电压U的增大而增大B．导体的电阻随电压U的增大而增大C．在A点，导体的电阻为tan αD．在A点，导体的电阻为tan β12．(多选)如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()．答案ACA．R1∶R2＝1∶3B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1∶P2＝1∶3D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶313、（单选）在如图电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是( )．A．电动机的输出功率为14 WB．电动机两端的电压为7.0 V 答案BC．电动机的发热功率为4.0 WD．电源输出的电功率为24 W14．（多选）如图所示，用输出电压为1.4 V，输电电流为100 mA的充电器对内阻为2 Ω的镍-氢电池充电．下列说法正确的是()．答案ABA．电能转化为化学能的功率为0.12 W B．充电器输出的电功率为0.14 WC．充电时，电池消耗的热功率为0.12 W D．充电器把0.14 W的功率储存在电池内15．（单选）一只电饭煲和一台洗衣机并联接在输出电压220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，下列说法中正确的是()．A．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 Ω答案CB．电饭煲消耗的电功率为1 555 W，洗衣机电动机消耗的电功率为155.5 WC．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 JD．电饭煲发热功率是洗衣机电动机发热功率的10倍16、（单选）如图所示，电源电动势E＝8 V，内阻为r＝0.5 Ω，“3 V，3 W”的灯泡L与电动机M串联接在电＝1.5 Ω.下列说源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R法中正确的是()．答案DA．通过电动机的电流为1.6 A B．电源的输出功率是8 WC．电动机消耗的电功率为3 W D．电动机的输出功率为3 W17、有一提升重物的直流电动机，工作时电路如图7－1－4所示，内阻为r＝0.6 Ω，R＝10 Ω，直流电压为U＝160 V，电压表两端的示数为110 V，则通过电动机的电流是多少？电动机的输入功率为多少？电动机在1 h内产生的热量是多少？答案 5 A550 W 5.4×104 J18．如图所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝160 V，电压表示数U V＝110 V．试求：(1)通过电动机的电流；答案(1)5 A(2)550 W(3)53 kg(2)输入电动机的电功率；(3)若电动机以v＝1 m/s匀速竖直向上提升重物，求该重物的质量？(g取10 m/s2)19．四川省“十二五”水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一．某地要把河水抽高20 m，进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作．工作电压为380 V，此时输入电动机的电功率为19 kW，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m3，重力加速度取10 m/s2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m3的水需要的时间(不计进、出水口的水流速度)．答案(1)1×103 W(2)2×104 s知识点二：闭合电路的欧姆定律、输出功率、效率、电源的U-I图像1．(单选)将一电源电动势为E，内电阻为r的电池与外电路连接，构成一个闭合电路，用R表示外电路电阻，I表示电路的总电流，下列说法正确的是()．答案CA．由U外＝IR可知，外电压随I的增大而增大B．由U内＝Ir可知，电源两端的电压随I的增大而增大C．由U＝E－Ir可知，电源输出电压随输出电流I的增大而减小D．由P＝IU可知，电源的输出功率P随输出电流I的增大而增大2．(多选)一个T形电路如图7－2－1所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则()．答案ACA．当cd端短路时，ab之间的等效电阻是40 ΩB．当ab端短路时，cd之间的等效电阻是40 ΩC．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V3．(单选)图所示的电路中，R1＝20 Ω，R2＝40 Ω，R3＝60 Ω，R4＝40 Ω，R5＝4 Ω，下面说法中，正确的是()．A．若U AB＝140 V，C、D端开路，U CD＝84 V 答案DB．若U AB＝140 V，C、D端开路，U CD＝140 VC．若U CD＝104 V，A、B端开路，U AB＝84 VD．若U CD＝104 V，A、B端开路，U AB＝60 V4．(多选)如图所示电路中，电源电动势E＝12 V，内阻r＝2 Ω，R1＝4 Ω，R2＝6 Ω，R3＝3 Ω.若在C、D间连接一个电表或用电器，则有()．答案ADA．若在C、D间连一个理想电压表，其读数是6 VB．若在C、D间连一个理想电压表，其读数是8 VC．若在C、D间连一个理想电流表，其读数是2 AD．若在C、D间连一个“6 V,3 W”的小灯泡，则小灯泡的实际功率是1.33 W5、（单选）如图所示，电源电动势E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R0′＝1 Ω，当调节滑动变阻器R时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2 W)，则R1和R2的值分别为()．答案BA．2 Ω，2 ΩB．2 Ω，1.5 ΩC．1.5 Ω，1.5 ΩD．1.5 Ω，2 Ω6、（多选）如图所示，直线A为电源的U－I图线，直线B和C分别为电阻R、R2的U－I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则()．答案BCA．P1>P2B．P1＝P2C．η1>η2D．η1<η27．（多选）如图所示为两电源的U －I 图象，则下列说法正确的是( )．答案 ADA ．电源①的电动势和内阻均比电源②大B ．当外接同样的电阻时，两电源的输出功率可能相等C ．当外接同样的电阻时，两电源的效率可能相等D ．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大8．（多选）如图，图中直线①表示某电源的路端电压与电流的关系图象，图中曲线②表示该电源的输出功率与电流的关系图象，则下列说法正确的是( )．A ．电源的电动势为50 VB ．电源的内阻为253 Ω 答案 ACDC ．电流为2.5 A 时，外电路的电阻为15 ΩD ．输出功率为120 W 时，输出电压是30 V9．(多选)如图所示，直线a 、抛物线b 和曲线c 分别为某一稳恒直流电源在纯电阻电路中的总功率P 、电源内部发热功率Pr 、输出功率P R 随电流I 变化的图象，根据图象可知( )．答案 BDA ．电源的电动势为9 V ，内阻为3 ΩB ．电源的电动势为3 V ，内阻为1 ΩC ．图象中任意电流值对应的P 、P r 、P R 间的关系为P >P r ＋P RD ．电路中的总电阻为2 Ω时，外电阻上消耗的功率最大且为2.25 W10． (多选)如图甲所示，其中R 两端电压u 随通过该电阻的直流电流I 的变化关系如图乙所示，电源电动势为7.0 V(内阻不计)，且R1＝1 000 Ω(不随温度变化)．若改变R 2，使AB 与BC 间的电压相等，这时( )．答案 BCA ．R 的阻值为1 000 ΩB ．R 的阻值为1 300 ΩC ．通过R 的电流为1.5 mAD ．通过R 的电流为2.0 mA11、如图所示，已知电源电动势E ＝5 V ，内阻r ＝2 Ω，定值电阻R 1＝0.5 Ω，滑动变阻器R 2的阻值范围为0～10 Ω. 答案 (1)0 2 W (2)2.5 Ω 2.5 W (3)1.5 Ω(1)当滑动变阻器的阻值为多大时，电阻R 1消耗的功率最大？最大功率是多少？(2)当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？(3)当滑动变阻器的阻值为多大时，电源的输出功率最大？最大输出功率是多少？12．（单选）用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )．答案 C A.l 1l 2R 0 B.l 1l 1＋l 2R 0 C.l 2l 1R 0 D.l 2l 1＋l 2R 0 13、（多选）图所示，电动势为E 、内阻为r 的电池与定值电阻R 0、滑动变阻器R 串联，已知R 0＝r ，滑动变阻器的最大阻值是2r .当滑动变阻器的滑片P 由a 端向b 端滑动时，下列说法中正确的是( )．答案 ACA ．电路中的电流变大B ．电源的输出功率先变大后变小C ．滑动变阻器消耗的功率变小D ．定值电阻R 0上消耗的功率先变大后变小14．（多选）直流电路如图，在滑动变阻器的滑片P 向右移动时，电源的( )．答案 ABCA ．总功率一定减小B ．效率一定增大C ．内部损耗功率一定减小D ．输出功率一定先增大后减小15．（单选）电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( )．答案 DA.34、14B.13、23C.12、12D.23、13知识点三：电路的动态分析、电路故障分析、含容电路分析1、（多选）图所示的电路，L 1、L2、L 3是3只小电灯，R 是滑动变阻器，开始时，它的滑片P 位于中点位置．当S 闭合时，3只小电灯都发光．现使滑动变阻器的滑片P 向右移动时，则小电灯L 1、L 2、L 3的变化情况( )． 答案 BCA ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 1、L 2、L 3均变亮2．（单选）如图，E 为内阻不能忽略的电池，R1、R2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )．答案 BA.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大3．（单选）在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图7－2－5所示．M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )．答案 CA ．R M 变大，且R 越大，U 增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显4．（多选）如图所示电路， 电源电动势为E ，串联的固定电阻为R 2，滑动变阻器的总电阻为R 1，电阻大小关系为R 1＝R 2＝r ，则在滑动触头从a 端移动到b 端的过程中，下列描述中正确的是( )．答案 ABA ．电路中的总电流先减小后增大B ．电路的路端电压先增大后减小C ．电源的输出功率先增大后减小D ．滑动变阻器R 1上消耗的功率先减小后增大5．（多选）如图所示，闭合开关S 后，A 灯与B 灯均发光，当滑动变阻器的滑片P 向左滑动时，以下说法中正确的是( )．答案 ACA ．A 灯变亮B ．B 灯变亮C ．电源的输出功率可能减小D ．电源的总功率增大6．（单选）如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R0的滑动端向下滑动的过程中( )．答案 AA ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大7．(单选)在如图7－2－15所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )． 答案 BA ．电压表的示数变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源内阻的电压变大8．(多选)如图所示，四个电表均为理想电表，当滑动变阻器的滑动触头P向左端移动时，下列说法中正确的是()．答案BCA．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小的读数减小，电流表A2的读数增大C．电压表VD．电压表V2的读数增大，电流表A2的读数减小9．(多选)在如图所示的电路中，E为电源的电动势，r为电源的内阻，R1、R2为可变电阻．在下列操作中，可以使灯泡L变暗的是()．答案ADA．仅使R1的阻值增大B．仅使R1的阻值减小C．仅使R2的阻值增大D．仅使R2的阻值减小10．(多选)如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是()．答案BC A．小灯泡L、L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变大，电压表V的读数变小11．(单选)如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是()．答案 DA．R1短路B．R2断路C．R2短路D．R3短路12．(多选)在如图所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是()．答案ABA．电阻R1短路B．电阻R2断路C．电阻R2短路D．电容器C断路13．(单选)如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态．要使尘埃P向下加速运动，下列方法中可行的是()．答案AA．把R2的滑片向左移动B．把R2的滑片向右移动C．把R1的滑片向左移动D．把开关S断开14．(单选)在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R1和R2为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态．在P向上移动的过程中，下列说法正确的是()．答案BA．A表的示数变大B．油滴向上加速运动C．G中有由a→b的电流D．电源的输出功率一定变大15、（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确的是( ) 答案：ACDA.U1/I不变，ΔU1/ΔI不变B.U2/I不变，ΔU2/ΔI变大C.U2/I变大，ΔU2/ΔI不变D.U3/I变大，ΔU3/ΔI不变16、（单选）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大答案：AB．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小。

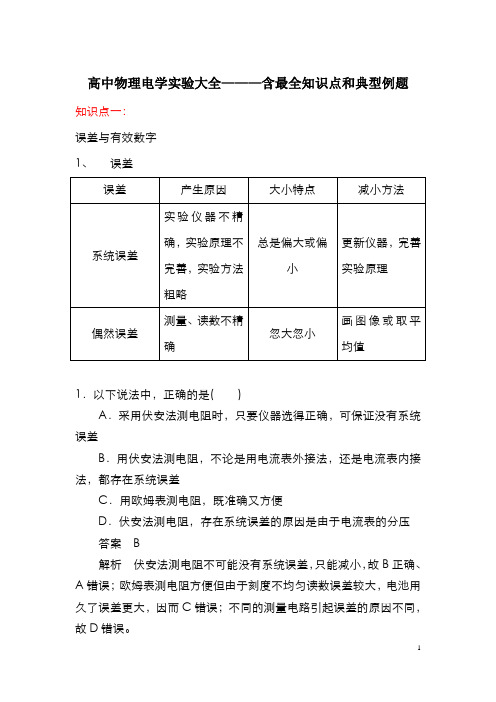

高中物理电学实验大全———含最全知识点和典型例题知识点一：误差与有效数字1、误差1．以下说法中，正确的是( )A．采用伏安法测电阻时，只要仪器选得正确，可保证没有系统误差B．用伏安法测电阻，不论是用电流表外接法，还是电流表内接法，都存在系统误差C．用欧姆表测电阻，既准确又方便D．伏安法测电阻，存在系统误差的原因是由于电流表的分压答案 B解析伏安法测电阻不可能没有系统误差，只能减小，故B正确、A错误；欧姆表测电阻方便但由于刻度不均匀读数误差较大，电池用久了误差更大，因而C错误；不同的测量电路引起误差的原因不同，故D错误。

2、有效数字：从数字的左边起第一个不为零的数字算起：如0.0125为3位有效数字知识点二：不需要估读的仪器：游标卡尺、欧姆表、电阻箱等需要估读的仪器：刻度尺、螺旋测微器、弹簧秤、电压表、电流表等一、测量规范游标卡尺的读数方法：d=主尺读数（mm）+游标尺上对齐刻度线的数值（mm）*精度注意：20分度的游标卡尺，其读数要精确的0.05mm，读数的最后一位为0或5；50分度的游标卡尺，其读数要精确到0.02mm，读数的最后一位为0，2，4，6，81．如图为10分度的游标卡尺测量钢管内径时的示数，其示数为________mm。

答案22.7解析22 mm(主尺)＋7(游尺)×0.1 mm＝22.7 mm。

2．下图游标卡尺的读数为________cm。

答案 1.340螺旋测微器的读数方法：测量值=固定刻度值+可动刻度(估读一位)*0.01（mm）1、螺旋测微器的读数为________ mm。

答案8.117(8.116～8.118均正确)解析固定刻度8 mm 可动刻度11.7×0.01 mm，8 mm＋11.7×0.01 mm＝8.117 mm。

3．某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图甲和乙所示。

该工件的直径为________cm，高度为________mm。

电学（电路）计算题1．如图 3-87 所示的电路中，电源电动势＝24Ｖ，内阻不计，电容Ｃ＝12μＦ，Ｒ１＝ 10Ω，Ｒ３＝ 60Ω，Ｒ４＝ 20Ω，Ｒ５＝ 40Ω，电流表Ｇ的示数为零，此时电容器所带电量Ｑ＝7． 2× 10－５Ｃ，求电阻Ｒ２的阻值?图 3-872．如图 3-88 中电路的各元件值为：Ｒ１＝Ｒ２＝10Ω，Ｒ３＝Ｒ４＝20Ω，Ｃ＝300μＦ，电源电动势＝ 6Ｖ，内阻不计，单刀双掷开关Ｓ开始时接通触点2，求：图 3-88（1）当开关Ｓ从触点 2 改接触点 1，且电路稳固后，电容Ｃ所带电量．（ 2）若开关Ｓ从触点 1 改接触点 2 后，直至电流为零止，经过电阻Ｒ１的电量．3．圆滑水平面上放犹如图3-89 所示的用绝缘资料制成的Ｌ形滑板（平面部分足够长），质量为 4ｍ，距滑板的Ａ壁为Ｌ１距离的Ｂ处放有一质量为ｍ，电量为＋ｑ的大小不计的小物体，物体与板面的摩擦不计，整个装置处于场强为Ｅ的匀强电场中．初始时辰，滑块与物体都静止，试问：图 3-89（1）开释小物体，第一次与滑板Ａ壁碰前物体的速度ｖ１多大?（ 2）若物体与Ａ壁碰后相对水平面的速率为碰前速率的3／ 5，则物体在第二次跟Ａ壁碰撞以前，滑板相关于水平面的速度ｖ和物体相关于水平面的速度ｖ２分别为多大 ?（ 3）物体从开始运动到第二次碰撞前，电场力做的功为多大?（设碰撞所经历时间极短）4．一带电粒子质量为ｍ、带电量为ｑ，可以为本来静止．经电压为Ｕ的电场加快后，垂直射入磁感强度为Ｂ的匀强磁场中，依据带电粒子在磁场中受力所做的运动，试导出它所形成电流的电流强度，并简要说出各步的依据．（不计带电粒子的重力）5．如图 3-90 所示，半径为ｒ的金属球在匀强磁场中以恒定的速度ｖ沿与磁感强度Ｂ垂直的方向运动，当达到稳固状态时，试求：图 3-90（ 1）球内电场强度的大小和方向?（ 2）球上如何的两点间电势差最大?最大电势差是多少 ?6．如图 3-91 所示，小车Ａ的质量Ｍ＝ 2ｋｇ，置于圆滑水平面上，初速度为ｖ０＝ 14ｍ／ｓ．带正电荷ｑ＝ 0．2Ｃ的可视为质点的物体Ｂ，质量ｍ＝0．1ｋｇ，轻放在小车Ａ的右端，在Ａ、Ｂ所在的空间存在着匀强磁场，方向垂直纸面向里，磁感强度Ｂ＝0．5Ｔ，物体与小车之间有摩擦力作用，设小车足够长，求图 3-91（1）Ｂ物体的最大速度 ?（2）小车Ａ的最小速度 ?２（ 3）在此过程中系统增添的内能?（ｇ＝ 10ｍ／ｓ）7．把一个有孔的带正电荷的塑料小球何在弹簧的一端，弹簧的另一端固定，小球穿在一根圆滑的水平绝缘杆上，如图3-92 所示，弹簧与小球绝缘，弹簧质量可不计，整个装置放在水平向右的匀强电场之中，试证明：小球走开均衡地点松开后，小球的运动为简谐运动．（弹簧向来处在弹性限度内）图 3-928．有一个长方体形的匀强磁场和匀强电场地区，它的截面为边长Ｌ＝0． 20ｍ的正方形，其电场强度为Ｅ＝ 4× 10５Ｖ／ｍ，磁感强度Ｂ＝ 2× 10－2Ｔ，磁场方向垂直纸面向里，当一束质荷比为ｍ／ｑ＝ 4×10－10ｋｇ／Ｃ的正离子流以必定的速度从电磁场的正方形地区的界限中点射入如图3-93 所示，（1）要使离子流穿过电磁场地区而不发生偏转，电场强度的方向如何?离子流的速度多大?（2）在离电磁场地区右界限 0． 4ｍ处有与界限平行的平直荧光屏．若撤去电场，离子流击中屏上ａ点，若撤去磁场，离子流击中屏上ｂ点，求ａｂ间距离．9．如图 3-94 所示，一个初速为零的带正电的粒子经过Ｍ、Ｎ两平行板间电场加快后，从Ｎ板上的孔射出，当带电粒子抵达Ｐ点时，长方形ａｂｃｄ地区内出现大小不变、方向垂直于纸面且方向交替变化的匀强磁场．磁感强度Ｂ＝0．4Ｔ．每经ｔ＝（π／4）× 10－3ｓ，磁场方向变化一次．粒子抵达Ｐ点时出现的磁场方向指向纸外，在Ｑ处有一个静止的中性粒子，Ｐ、Ｑ间距离ｓ＝3ｍ．ＰＱ直线垂直均分ａｂ、ｃｄ．已知Ｄ＝1． 6ｍ，带电粒子的荷质比为1． 0× 10４Ｃ／ｋｇ，重力忽视不计．求图 3-94（1）加快电压为 220Ｖ时带电粒子可否与中性粒子碰撞?（2）画出它的轨迹．（3）能使带电粒子与中性粒子碰撞，加快电压的最大值是多少?10．在磁感强度Ｂ＝0．5Ｔ的匀强磁场中，有一个正方形金属线圈ａｂｃｄ，边长ｌ＝0．2ｍ，线圈的ａｄ边跟磁场的左边界限重合，如图 3-95 所示，线圈的电阻Ｒ＝ 0．4Ω，用外力使线圈从磁场中运动出来：一次是使劲使线圈从左边界限匀速平动移出磁场；另一次是使劲使线圈以ａｄ边为轴，匀速转动出磁场，两次所用时间都是 0． 1ｓ．试剖析计算两次外力对线圈做功之差图 3-9511．如图 3-96 所示，在ｘＯｙ平面内有很多电子（每个电子质量为ｍ，电量为ｅ）从坐标原点Ｏ不停地以相同大小的速度ｖ０沿不一样的方向射入第Ⅰ象限．现加上一个垂直于ｘＯｙ平面的磁感强度为Ｂ的匀强磁场，要求这些电子穿过该磁场后都能平行于ｘ轴向ｘ轴正方向运动，试求出切合该条件的磁场的最小面积．12．如图 3-97 所示的装置，Ｕ 1 是加快电压，紧靠其右边的是两块相互平行的水平金属板，板长为ｌ，两板间距离为ｄ．一个质量为ｍ、带电量为－ｑ的质点，经加快电压加快后沿两金属板中心线以速度ｖ０水平射入两板中，若在两水平金属板间加一电压Ｕ２，当上板为正时，带电质点恰能沿两板中心线射出；当下板为正时，带电质点则射到下板上距板的左端ｌ／ 4 处．为使带电质点经Ｕ１加快后，沿中心线射入两金属板，并能够从两金属之间射出，问：两水平金属板间所加电压应知足什么条件，及电压值的范围．图 3-9713．人们利用发电机把天然存在的各样形式的能（水流能、煤等燃料的化学能）转变为电能，为了合理地利用这些能源，发电站要修筑在凑近这些天然资源的地方，但用电的地方却散布很广，所以需要把电能输送到远方．某电站输送电压为Ｕ＝ 6000Ｖ，输送功率为Ｐ＝500ｋＷ，这时安装在输电线路的起点和终点的电度表一日夜里读数相差4800ｋＷｈ（即4800 度电），试求（1）输电效率和输电线的电阻（2）若要使输电损失的功率降到输送功率的2%，电站应使用多高的电压向外输电?14．有一种磁性加热装置，其重点部分由焊接在两个等大的金属圆环上的ｎ根间距相等的平行金属条构成，成“鼠笼”状，如图 3-98 所示．每根金属条的长度为ｌ，电阻为Ｒ，金属环的直径为Ｄ、电阻不计．图中虚线表示的空间范围内存在着磁感强度为Ｂ的匀强磁场，磁场的宽度恰巧等于“鼠笼” 金属条的间距，当金属环以角速度ω绕过两圆环的圆心的轴ＯＯ′旋转时，一直有一根金属条在垂直切割磁感线．“鼠笼”的转动由一台电动机带动，这套设施的效率为η，求电动机输出的机械功率．图 3-9815．矩形线圈Ｍ、Ｎ资料相同，导线横截面积大小不一样，Ｍ粗于Ｎ，Ｍ、Ｎ由同一高度自由着落，同时进入磁感强度为Ｂ的匀强场区（线圈平面与Ｂ垂直如图3-99 所示），Ｍ、Ｎ同时走开磁场区，试列式推导说明．16．匀强电场的场强Ｅ＝2． 0× 10３Ｖｍ－ 1，方向水平．电场中有两个带电质点，其质量均为ｍ＝ 1． 0×10－５ｋｇ．质点Ａ带负电，质点Ｂ带正电，电量皆为ｑ＝1． 0× 10－９Ｃ．开始时，两质点位于同一等势面上，Ａ的初速度ｖＡｏ＝ 2． 0ｍ·ｓ－1，Ｂ的初速度ｖＢｏ＝ 1．2ｍ·ｓ－1，均沿场强方向．在此后的运动过程中，若用ｓ表示任一时辰两质点间的水平距离，问当ｓ的数值在什么范围内，可判断哪个质点在前方（规定图3-100 中右方为前），当ｓ的数值在什么范围内不行判断谁前谁后?图 3-10017．如图 3-101 所示，两根相距为ｄ的足够长的平行金属导轨位于水平的ｘｙ平面内，一端接有阻值为Ｒ的电阻．在ｘ＞ 0 的一侧存在沿竖直方向的均匀磁场，磁感强度Ｂ随ｘ的增大而增大，Ｂ＝ｋｘ，式中的ｋ是一常量，一金属直杆与金属导轨垂直，可在导轨上滑动，当ｔ＝ 0 时位于ｘ＝ 0 处，速度为ｖ０，方向沿ｘ轴的正方向．在运动过程中，有一大小可调节的外力Ｆ作用于金属杆以保持金属杆的加快度恒定，大小为ａ，方向沿ｘ轴的负方向．设除外接的电阻Ｒ外，所有其余电阻都能够忽视．问：图 3-101（1）该回路中的感觉电流连续的时间多长?（ 2）当金属杆的速度大小为ｖ０／2时，回路中的感觉电动势有多大?（ 3）若金属杆的质量为ｍ，施加于金属杆上的外力Ｆ与时间ｔ的关系如何?18．如图 3-102 所示，有一矩形绝缘木板放在圆滑水平面上，另一质量为ｍ、带电量为ｑ的小物块沿木板上表面以某一初速度从Ａ端沿水平方向滑入，木板四周空间存在着足够大、方向竖直向下的匀强电场．已知物块与木板间有摩擦，物块沿木板运动到Ｂ端恰巧相对静止，若将匀强电场方向改为竖直向上，大小不变，且物块仍以原初速度沿木板上表面从Ａ端滑入，结果物块运动到木板中点时相对静止．求：图 3-102（1）物块所带电荷的性质；（2）匀强电场的场强盛小．19．（ 1）设在磁感强度为Ｂ的匀强磁场中，垂直磁场方向放入一段长为Ｌ的通电导线，单位长度导线中有ｎ个自由电荷，每个电荷的电量为ｑ，每个电荷定向挪动的速率为ｖ，试用经过导线所受的安掊力等于运动电荷所受洛伦兹力的总和，论证单个运动电荷所受的洛伦兹力ｆ＝ｑｖＢ．图 3-103（2）如图 3-103 所示，一块宽为ａ、厚为ｈ的金属导体放在磁感觉强度为Ｂ的匀强磁场中，磁场方向与金属导体上下表面垂直．若金属导体中通有电流强度为I 、方向自左向右的电流时，金属导体前后两表面会形成一个电势差，已知金属导体单位长度中的自由电子数目为ｎ，问：金属导体前后表面哪一面电势高?电势差为多少 ?５３电阻为Ｒ＝ 10Ω，在输电线上损失的电功率等于输电功率的5％，用户使用的电压为U用＝380Ｖ．求：（1）画出输电线路的表示图．（在图中注明各部分电压符号）（2）所用降压变压器的原、副线圈的匝数比是多少?（使用的变压器是理想变压器）21．如图 3-104 （ａ）所示，两水平搁置的平行金属板Ｃ、Ｄ相距很近，上面分别开有小孔Ｏ、Ｏ′，水平搁置的平行金属导轨与Ｃ、Ｄ接触优秀，且导轨在磁感强度为Ｂ１＝ 10Ｔ的匀强磁场中，导轨间距Ｌ＝0． 50ｍ，金属棒ＡＢ紧贴着导轨沿平行导轨方向在磁场中做来去运动．其速度图象如图3-104 （ｂ）所示，若规定向右运动速度方向为正方向，从ｔ＝0 时辰开始，由Ｃ板小孔Ｏ处连续不停以垂直于Ｃ板方向飘入质量为ｍ＝3．2× 10－21ｋｇ、电量ｑ＝ 1．6×10－19Ｃ的带正电的粒子（设飘入速度很小，可视为零）．在Ｄ板外侧有以ＭＮ为界限的匀强磁场Ｂ２＝ 10Ｔ，ＭＮ与Ｄ相距ｄ＝10ｃｍ，Ｂ１、Ｂ２方向如下图（粒子重力及其互相作用不计）．求图 3-104（ 1）在 0～ 4．0ｓ时间内哪些时辰发射的粒子能穿过电场并飞出磁场界限ＭＮ?（ 2）粒子从界限ＭＮ射出来的地点之间最大的距离为多少?22．试由磁场对一段通电导线的作使劲Ｆ＝ＩＬＢ推导洛伦兹力大小的表达式．推导过程要求写出必需的文字说明（且画出表示简图）、推导过程中每步的依据、以及式中各符号和最后结果的物理意义．23．如图 3-105 所示是电饭煲的电路图，Ｓ１是一个限温开关，手动闭合，当此开关的温度达到居里点（ 103℃）时会自动断开，Ｓ２是一个自动温控开关，当温度低于约 70℃时会自动闭合，温度高于 80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯，限流电阻Ｒ１＝Ｒ２＝ 500Ω，加热电阻丝Ｒ３＝50Ω，两灯电阻不计．图 3-105（1）依据电路剖析，表达电饭煲烧饭的全过程（包含加热和保温过程）．（2）简要回答，假如不闭合开关Ｓ１，电饭煲能将饭煮熟吗 ?（3）计算加热和保温两种状态下，电饭煲的耗费功率之比．24．如图 3-106 所示，在密闭的真空中，正中间开有小孔的平行金属板Ａ、Ｂ的长度均为Ｌ，两板间距离为Ｌ／3，电源Ｅ１、Ｅ２的电动势相同，将开关Ｓ置于ａ端，在距Ａ板小孔正上方ｌ处由静止开释一质量为ｍ、电量为ｑ的带正电小球Ｐ（可视为质点），小球Ｐ经过上、下孔时的速度之比为 3 ∶ 5 ；若将Ｓ置于ｂ端，同时在Ａ、Ｂ平行板间整个地区内加一垂直纸面向里的匀强磁场，磁感强度为Ｂ．在此状况下，从Ａ板上方某处开释一个与Ｐ相同的小球Ｑ．要使Ｑ进入Ａ、Ｂ板间后不与极板碰撞而能飞离电磁场区，则开释点应距Ａ板多高 ?（设两板外无电磁场）图 3-106图3-10725．如图 3-107 所示，在绝缘的水平桌面上，固定着两个圆环，它们的半径相等，环面竖直、互相平行，间距是20ｃｍ，两环由均匀的电阻丝制成，电阻都是9Ω，在两环的最高点ａ和ｂ之间接有一个内阻为0． 5Ω的直流电源，连结导线的电阻可忽视不计，空间有竖直向上的磁感强度为3． 46×10－1Ｔ的匀强磁场．一根长度等于两环间距，质量为10ｇ，电阻为 1．5Ω的均匀导体棒水平川置于两环内侧，不计与环间的磨擦，当将棒放在其两头点与两环最低点之间所夹圆弧对应的圆心角均为θ＝60°时，棒恰巧静止不动，试求电源的电动势（取ｇ＝ 10ｍ／ｓ2）．26．利用学过的知识，请你设计一个方案想方法把拥有相同动能的质子和α粒子分开．要说出原因和方法．27．如图 3-108 所示是一个电子射线管，由阴极上发出的电子束被阳极Ａ与阴极K 间K 间的电的电场加快，从阳极Ａ上的小孔穿出的电子经过平行板电容器射向荧光屏，设Ａ、势差为 U，电子自阴极发出时的初速度可不计，电容器两极板间除有电场外，还有一均匀磁场，磁感强度大小为Ｂ，方向垂直纸面向外，极板长度为ｄ，极板到荧光屏的距离为Ｌ，设电子电量为ｅ，质量为ｍ．问图 3-108（1）电容器两极板间的电场强度为多大时，电子束不发生偏转，直射到荧光屏Ｓ上的Ｏ点；（2）去掉两极板间电场，电子束仅在磁场力作用下向上偏转，射在荧光屏Ｓ上的Ｄ点，求Ｄ到Ｏ点的距离ｘ．28．如图 3-109 所示，电动机经过其转轴上的绝缘细绳牵引一根本来静止的长为Ｌ＝1ｍ，质量ｍ＝0．1ｋｇ的导体棒ａｂ，导体棒紧贴在竖直搁置、电阻不计的金属框架上，导体棒的电阻Ｒ＝1Ω，磁感强度Ｂ＝1Ｔ的匀强磁场方向垂直于导体框架所在平面．当导体棒在电动机牵引下上涨ｈ＝3．8ｍ时，获取稳固速度，此过程中导体棒产生热量Ｑ＝2Ｊ．电动机工作时，电压表、电流表的读数分别为7Ｖ和1Ａ，电动机的内阻ｒ＝1Ω．不计全部摩擦，ｇ取10ｍ／ｓ2．求：图 3-109（1）导体棒所达到的稳固速度是多少?（2）导体棒从静止抵达稳固速度的时间是多少?29．如图 3-110 所示，一根足够长的粗金属棒ＭＮ固定搁置，它的Ｍ端连一个定值电阻Ｒ，定值电阻的另一端连结在金属轴Ｏ上，此外一根长为ｌ的金属棒ａｂ，ａ端与轴Ｏ相连，ｂ端与ＭＮ棒上的一点接触，此时ａｂ与ＭＮ间的夹角为45°，如下图，空间存在着方向垂直纸面向外的匀强磁场，磁感强度大小为Ｂ，现使ａｂ棒以Ｏ为轴逆时针匀速转动半周，角速度大小为ω，转动过程中与ＭＮ棒接触优秀，两金属棒及导线的电阻都可忽视不计．（1）求出电阻Ｒ中有电流存在的时间；（2）写出这段时间内电阻Ｒ两头的电压随时间变化的关系式；（3）求出这段时间内流过电阻Ｒ的总电量．图 3-110图3-11130．如图 3-111 所示，不计电阻的圆环可绕Ｏ轴转动，ａｃ、ｂｄ是过Ｏ轴的导体辐条，圆环半径Ｒ＝ 10ｃｍ，圆环处于匀强磁场中且圆环平面与磁场垂直，磁感强度Ｂ＝10Ｔ，为使圆环匀速转动时电流表示数为2Ａ，则Ｍ与环间摩擦力的大小为多少?31．来自质子源的质子（初速度为零），经一加快电压为800ｋＶ的直线加快器加快，形成电流强度为 1ｍＡ的细柱形质子流．已知质子电荷ｅ＝×10－19Ｃ．则（ 1）这束质子流每秒打到靶上的质子数为多少？（2）假设散布在质子源到靶之间的加快电场是均匀的，在质子束中与质子源相距Ｌ和4Ｌ的两处，各取一段极短的相等长度的质子流，此中的质子数分别为ｎ 1 和ｎ 2，则ｎ 1∶ｎ 2 为多少？32．由安培力公式导出运动的带电粒子在磁场中所受洛沦兹力的表达式，要求简要说出各步的依据．（设磁感强度与电流方向垂直）33．试依据法拉第电磁感觉定律＝ΔΦ／ｔ，推导出导线切割磁感线（即在Ｂ⊥Ｌ，ｖ⊥Ｌ，ｖ⊥Ｂ条件下，如图 3－ 109 所示，导线ａｂ沿平行导轨以速度ｖ匀速滑动）产生感觉电动势大小的表达式＝ＢＬｖ．图 3－ 109图3－11034．一般磁带录音机是用一个磁头来录音和放音的．磁头构造如图3－110 所示，在一个环形铁芯上绕一个线圈，铁芯有个空隙，工作时磁带就贴着这个空隙挪动．录音时，磁头线圈跟微音器相连，放音时，磁头线圈改为跟场声器相连．磁带上涂有一层磁粉，磁粉能被磁化且留下剩磁．微音器的作用是把声音的变化转变成电流的变化．扬声器的作用是把电流的变化转变成声音的变化．依据学过的知识，把一般录音机录、放音的基来源理简洁简要地写下来．35．一带电粒子质量为ｍ、带电量为ｑ，以为本来静止．经电压Ｕ加快后，垂直射入磁感强度为Ｂ的匀强磁场中，依据带电粒子在磁场中受力运动，导出它形成电流的电流强度，并简要说出各步的依据．36．如图 3－111 所示，有Ａ、Ｂ、Ｃ三个接线柱，Ａ、Ｂ间接有内阻不计、电动势为5Ｖ的电源，手头有四个阻值完整相同的电阻，将它们适合组合，接在Ａ、Ｃ和Ｃ、Ｂ间，构成一个回路，使Ａ、Ｃ间电压为3Ｖ，Ｃ、Ｂ间电压为2Ｖ，试设计两种方案，分别画在（ａ）、（ｂ）中．图 3－ 111图3－11237．如图 3－ 112 所示，匀强电场的电场强度为Ｅ，一带电小球质量为ｍ，轻质悬线长为ｌ，静止时与竖直方向成30°角．现将小球拉回竖直方向（虚线所示），而后由静止释放，求：（1）小球带何种电荷？电量多少？（2）小球经过原均衡地点时的速度大小？38．用同种资料，相同粗细的导线制成的单匝圆形线圈，如图 3－ 113 所示，Ｒ1＝2Ｒ2，当磁感强度以 1Ｔ／ｓ的变化率变化时，求内外线圈的电流强度之比？电流的热功率之比？图 3－ 113图3－114图3－11539．如图3－114 所示，ＭＮ和ＰＱ为相距Ｌ＝30ｃｍ的平行金属长导轨，电阻为Ｒ＝Ω的金属棒ａｂ可紧贴平行导轨运动．相距ｄ＝20ｃｍ，水平搁置的两平行金属板Ｅ和Ｆ分别与金属棒的ａ、ｂ端相连．图中Ｒ 0＝Ω，金属棒ａｃ＝ｃｄ＝ｄｂ，导轨和连线的电阻不计，整个装置处于垂直纸面向里的匀强磁场中．当金属棒ａｂ以速率ｖ向右匀速运动时，恰能使一带电粒子以速率ｖ在两金属板间做匀速圆周运动．求金属棒ａｂ匀速运动的速率ｖ的取值范围．40．如图 3－ 115 所示，长为Ｌ、电阻ｒ＝Ω、质量ｍ＝ｋｇ的金属棒ＣＤ垂直跨搁在位于水平面上的两条平行圆滑金属导轨上，两导轨间距也是Ｌ，棒与导轨间接触优秀，导轨电阻不计，导轨左端接有Ｒ＝Ω的电阻，量程为0～Ａ的电流表串接在一条导轨上，量程为0～Ｖ的电压表接在电阻Ｒ的两头，垂直导轨平面的匀强磁场向下穿过平面．现以向右恒定外力Ｆ使金属棒右移，当金属棒以ｖ＝2ｍ／ｓ的速度在导轨平面上匀速滑动时，察看到电路中的一个电表正好满偏，则另一个电表未满偏．问：（1）此满偏的电表是什么表？说明原因．（2）拉动金属棒的外力Ｆ多大？（3）此时撤去外力Ｆ，金属棒将渐渐慢下来，最后停止在导轨上．求从撤去外力到金属棒停止运动的过程中经过电阻Ｒ的电量．41．如图 3－ 116 所示，Ⅰ、Ⅲ为两匀强磁场区，Ⅰ地区的磁场方向垂直纸面向里，Ⅲ地区的磁场方向垂直纸面向外，磁感强度均为Ｂ．两地区之间有宽ｓ的地区Ⅱ，地区Ⅱ内无磁场．有一边长为Ｌ（Ｌ＞ｓ），电阻为Ｒ的正方形金属框ａｂｃｄ（不计重力）置于Ⅰ区域，ａｂ边与磁场界限平行，现拉着金属框以速度ｖ向右匀速挪动．（1）分别求出当ａｂ边刚进入中央无磁区Ⅱ和刚进入磁场区Ⅲ时，经过ａｂ边的电流的大小和方向．（2）把金属框从Ⅰ地区完整拉入Ⅲ地区过程中的拉力所做的功是多少？图 3－ 116图3－117图3－11842．在两根竖直搁置且相距Ｌ＝ 1ｍ的足够长的圆滑金属导轨ＭＮ、ＰＱ的上端接必定值电阻，其阻值为 1Ω，导轨电阻不计，现有一质量为ｍ＝ｋｇ、电阻ｒ＝Ω的金属棒ａｂ垂直跨接在两导轨之间，如图3－ 117 所示．整个装置处在垂直导轨平面的匀强磁场中，磁感强度Ｂ＝Ｔ，现将ａｂ棒由静止开释（ａｂ与导轨一直垂直且接触优秀，ｇ取10ｍ／ｓ2），试求：（1）ａｂ棒的最大速度？（2）当ａｂ棒的速度为 3ｍ／ｓ时的加快度？43．两条平行裸导体轨道ｃ、ｄ所在平面与水平面间夹角为θ，相距为Ｌ，轨道下端与电阻Ｒ相连，质量为ｍ的金属棒ａｂ垂直斜面向上，如图3－ 118 所示，导轨和金属棒的电阻不计，上下的导轨都足够长，有一个水平方向的力垂直金属棒作用在棒上，棒的初状态速度为零．（1）当水平力大小为Ｆ、方向向右时，金属棒ａｂ运动的最大速率是多少？（2）当水平力方向向左时，其大小知足什么条件，金属棒ａｂ可能沿轨道向下运动？（3）当水平力方向向左时，其大小使金属棒恰不离开轨道，金属棒ａｂ运动的最大速率是多少？44．如图 3－ 119，一个圆形线圈的匝数ｎ＝ 1000，线圈面积Ｓ＝ 200ｃｍ2，线圈的电阻为ｒ＝1Ω，在线圈外接一个阻值Ｒ＝4Ω的电阻，电阻的一端ｂ跟地相接，把线圈放入一个方向垂直线圈平面向里的匀强磁场中，磁感强度随时间变化规律如图线Ｂ－ｔ所示．求：（1）从计时起在ｔ＝ 3ｓ、ｔ＝ 5ｓ时穿过线圈的磁通量是多少？（2）ａ点的最高电势和最低电势各多少？图 3－ 119图3－12045．如图 3－ 120 所示，直线ＭＮ左边地区存在磁感强度为Ｂ的匀强磁场，磁场方向垂直纸面向里．由导线弯成的半径为Ｒ的圆环处在垂直于磁场的平面内，且可绕环与ＭＮ的切点Ｏ在该平面内转动．现让环以角速度ω顺时针转动，试求（1）环在从图示地点开始转过半周的过程中，所产生的均匀感觉电动势大小；（2）环从图示地点开始转过一周的过程中，感觉电动势（刹时价）大小随时间变化的表达式；（3）图 3－ 121 是环在从图示地点开始转过一周的过程中，感觉电动势（刹时价）随时间变化的图象，此中正确的选项是图．图 3－ 12146．如图 3－ 122 所示，足够长的Ｕ形导体框架的宽度ｌ＝ｍ，电阻忽视不计，其所在平面与水平面成α＝ 37°角，磁感强度Ｂ＝Ｔ的匀强磁场方向垂直于导体框平面，一根质量为ｍ＝ｋｇ、有效电阻Ｒ＝ 2Ω的导体棒ＭＮ垂直跨放在Ｕ形框架上．该导体棒与框架间的动摩擦因数μ＝，导体棒由静止开始沿架框下滑到刚开始匀速运动时，经过导体棒截面的电量共为Ｑ＝ 2Ｃ．求：（1）导体棒做匀速运动时的速度；（2）导体棒从开始下滑到刚开始匀速运动这一过程中，导体棒的有效电阻耗费的电功（ｓｉｎ 37°＝，ｃｏｓ 37°＝，ｇ＝ 10ｍ／ｓ2）．图 3－ 122图3－123图3－12447．一个质量为ｍ、带电量为＋ｑ的运动粒子（不计重力），从Ｏ点处沿＋ｙ方向以初速度ｖ 0 射入一个界限为矩形的匀强磁场中，磁场方向垂直于ｘＯｙ平面向里，它的界限分别是ｙ＝ 0，ｙ＝ａ，ｘ＝－ａ，ｘ＝ａ，如图3－123 所示，改变磁感强度Ｂ的大小，粒子可从磁场不一样界限面射出，而且射出磁场后偏离本来速度方向的角度θ会随之改变，试议论粒子能够从哪几个界限射出并与之对应的磁感强度Ｂ的大小及偏转角度θ各在什么范围内？48．如图 3－ 124 所示，半径Ｒ＝10ｃｍ的圆形匀强磁场地区界限跟ｙ轴相切于坐标系原点Ｏ，磁感强度Ｂ＝Ｔ，方向垂直于纸面向里．在Ｏ处有一放射源，可沿纸面向各个方向射出速率均为ｖ＝×6－ 2710 ｍ／ｓ的α粒子，已知α粒子的质量ｍ＝×10 ｋｇ，电量ｑ＝×10－19Ｃ．求：（1）画出α粒子经过磁场空间做圆运动的圆心点轨迹，并说明作图的依照．（2）求出α粒子经过磁场空间的最大偏转角．（3）再以过Ｏ点并垂直于纸面的直线为轴旋转磁场地区，能使穿过磁场区且偏转角最大的α粒子射到正方向的ｙ轴上，则圆形磁场区的直径ＯＡ起码应转过多大角度？49．如图 3－ 125 所示，矩形平行金属板Ｍ、Ｎ，间距是板长的 2／ 3 倍，ＰＱ为两板的对称轴线．当板间加有自Ｍ向Ｎ的匀强电场时，以某一速度自Ｐ点沿ＰＱ飞进的带电粒子（重力不计），经时间ｔ，恰能擦 M板右端飞出，现用垂直纸面的匀强磁场代替电场，上述带电粒子仍以原速度沿ＰＱ飞进磁场，恰能擦 N板右端飞出，则（1）带电粒子在板间磁场中历时多少？（2）若把上述电场、磁场各保持原状叠加，该带电粒子进入电磁场时的速度是原速度的几倍才能沿ＰＱ做直线运动？图 3－ 125图3－126图3－12750．如图 3－ 126 所示，环状匀强磁场Ｂ围成的中空地区，拥有约束带电粒子作用．设环状磁场的内半径Ｒ1＝10ｃｍ，外半径为Ｒ2＝20ｃｍ，磁感强度Ｂ＝Ｔ，中空地区内有沿试计算能离开磁场约束而穿出外圆的α粒子的速度最小值，并各个不一样方向运动的α粒子，说明其运动方向．（已知质子的荷质比ｑ／ｍ＝108Ｃ／ｋｇ）51．如图 3－ 127 所示，在圆滑水平直轨道上有Ａ、Ｂ两个小绝缘体，它们之间由一根长为Ｌ的轻质软线相连（图中未画出）．Ａ的质量为ｍ，带有正电荷，电量为ｑ；Ｂ的质量为Ｍ＝ 4ｍ，不带电．空间存在着方向水平向右的匀强电场，场强盛小为Ｅ．开始时外力把Ａ、Ｂ靠在一同（Ａ的电荷不会传达给Ｂ）并保持静止．某时辰撤去外力，Ａ将开始向右运动，直到细线被绷紧．当细线被绷紧时，两物体间将发生时间极短的互相作用，已知Ｂ开始运动时的速度等于线刚要绷紧瞬时Ａ的速度的1／3，设整个过程中Ａ的带电量保持不变．求：（1）细线绷紧前瞬时Ａ的速度ｖ0．（2）从Ｂ开始运动到线第二次被绷紧前的过程中，Ｂ与Ａ能否能相碰？若能相碰，求出相碰时Ｂ的位移大小及Ａ、Ｂ相碰前瞬时的速度；若不可以相碰，求出Ｂ与Ａ间的最短距离及线第二次被绷紧前Ｂ的位移．52．如图 3－ 128（ａ）所示，两平行金属板Ｍ、Ｎ间距离为ｄ，板上有两个正对的小孔Ａ和Ｂ．在两板间加如图3－ 128（ｂ）所示的交变电压，ｔ＝0 时，Ｎ板电势高于Ｍ板电势．这时，有一质量为ｍ、带电量为ｑ的正离子（重力不计），经Ｕ＝Ｕ0／3的电压加快后。

高中物理电学实验专题(经典)1高中物理电学实验专题（经典）1. 引言在高中物理学习中，电学是一个非常重要的领域。

通过电学实验，我们可以深入了解电的基本概念、电路原理以及电能转换等知识。

本文将介绍一些经典的高中物理电学实验，帮助我们更好地理解和掌握电学知识。

2. 实验一：串联电阻的等效电阻该实验用于验证串联电阻的等效电阻。

实验步骤如下：a. 使用万用表测量三个不同阻值的电阻。

b. 将这三个电阻依次串联起来，并用万用表测量串联电路的总电阻。

c. 比较串联电路的总电阻与各个电阻的阻值之和是否相等。

3. 实验二：并联电阻的等效电阻该实验用于验证并联电阻的等效电阻。

实验步骤如下：a. 使用万用表测量三个不同阻值的电阻。

b. 将这三个电阻依次并联起来，并用万用表测量并联电路的总电阻。

c. 比较并联电路的总电阻与各个电阻的倒数之和的倒数是否相等。

4. 实验三：伏安特性曲线的测量该实验用于测量电流和电压之间的关系，得到伏安特性曲线。

实验步骤如下：a. 使用数字电表测量电阻上的电压和电流。

b. 将电压和电流分别取多组数据。

c. 绘制电压和电流之间的关系图，得到伏安特性曲线。

5. 实验四：欧姆定律的验证该实验用于验证欧姆定律，即电流与电压成正比。

实验步骤如下：a. 使用数字电表测量电阻上的电压和电流。

b. 在保持电阻不变的情况下，改变电压和电流的数值。

c. 比较不同电压下的电流数值是否成正比。

6. 实验五：电池的内阻测量该实验用于测量电池的内阻。

实验步骤如下：a. 使用数字电表测量电池的电动势。

b. 将电阻与电池串联，并使用数字电表测量电路总电阻。

c. 根据欧姆定律计算出电流的数值，再用电池电动势减去电流与总电阻之积，得到电源内阻的测量值。

7. 实验六：电流计的内阻测量该实验用于测量电流计的内阻。

实验步骤如下：a. 使用数字电表测量电流计的电阻。

b. 在电流计的两端加上不同电压，测量电流计的电流。

c. 根据欧姆定律计算出电流计的内阻值。

人教版选修2-1 第一章1.1-1.2电场和电源同步练习1.手电筒中的干电池的电动势为，用它给某小灯泡供电时，电流为，在某次接通开关的10s时间内，下列说法正确的是A. 干电池把化学能转化为电能的本领比电动势为2V的蓄电池强B. 干电池在10s内将的化学能转化为电能C. 电路中每通过1C的电量，电源把的化学能转化为电能D. 该干电池外接电阻越大，输出功率越大2.由电场强度的定义式可知，在电场中的同一点A. 电场强度E跟F成正比，跟q成反比B. 不同点电荷在这点所受的电场力大小不同，该点的电场强度在不断改变C. 无论检验电荷所带的电量如何变化，始终不变D. 一个不带电的小球在该点受到的电场力为零，则该点的场强一定为零3.电场中某点电场强度的方向A. 跟点电荷在该点所受电场力方向一致B. 跟正电荷在该点所受电场力方向一致C. 就是正电荷在电场力作用下的运动方向D. 就是负电荷在电场力作用下的运动方向4.图为某电场的电场线，关于A、B两点的电场强度，下列判断正确的是A. 大小不等，方向相同B. 大小不等，方向不同C. 大小相等，方向相同D. 大小相等，方向不同5.带电荷量为—q的点电荷与均匀带电大薄板相距2d，点电荷到带电薄板的垂线通过板的几何中心，如图中a点处的电场强度为零，根据对称性，带电薄板在图中b点处产生的电场强度的大小和方向分别为（）A.，水平向左B.，水平向左C.，水平向右D.，水平向左6.如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速运动，电子重力不计，则电子除受电场力外，所受的另一个力的大小和方向变化情况是（）A.先变大后变小，方向水平向左B.先变大后变小，方向水平向右C.先变小后变大，方向水平向左D.先变小后变大，方向水平向右7.如图所示，在直线MN上有一个点电荷，A、B是直线MN上的两点，两点的间距为L，场强大小分别为E和2E．则（）A.该点电荷一定在A点的右侧B.该点电荷一定在A点的左侧C.A点场强方向一定沿直线向左D.A点的电势一定低于B点的电势8.在电场线如图所示的电场中有M、N两点，一个带电离子（不计重力）仅在电场力作用下由静止开始从M点运动到N点，则（）A.M点处的电场强度比N点处的电场强度大B.该离子在M点的电势能大于在N点的电势能C.M点处的电势比N点处的电势低D.该离子在N点的速度可能为零9．关于电流，下列说法中正确的是（）A．通过导线截面的电量越多，电流越大B．因为电流有方向，所以电流是矢量C．单位时间内通过导体截面的电量越多，导体中的电流越大D．导体中有电荷运动就有电流10．如图所示，是测定两个电源的电动势和内电阻的实验中得到的电流和路端电压图线，则下列说法不正确的是（）A．当I1=I2时，电源总功率P1=P2B．当I1=I2时，外电阻R1=R2C．当U1=U2时，电源输出功率P出1＜P出2D．当U1=U2时，电源内部消耗的电功率P内1＜P内211．下列关于电动势的说法正确的是（）A．电源的电动势跟电源内非静电力做的功成正比，跟通过的电荷量成反比B．WEq只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的C．非静电力做的功越多，电动势就越大D．电动势的单位跟电压的单位一致，所以电动势就是两极间的电压12．关于电动势，下列说法中正确的是（）A．在闭合电路中，电源电动势等于电源正负极之间的电势差B．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关C ． 用电压表（理想电压表）直接测量电源两极得到的电压数值就等于电源电动势的值D ． 电动势越大，说明非静电力在电源内部从负极向正极移送单位电量的正电荷时，做功越少13．真空中有两个点电荷q 1与q 2，若将它们的电荷量和间距都变为原来的2倍，则它们间的库仑力变为原来的（ ） A ．12倍 B ． 1倍 C ． 2倍 D ． 4倍14．真空中有两个静止的点电荷，它们之间静电力的大小为F ．如果保持这两个点电荷之间的距离不变，而将它们的电荷量都变为原来的4倍，那么它们之间静电力的大小变为（ ） A ．8FB ．4F C ． 4F D ． 16F15．对电现象及规律的认识中，下列说法中正确是（ ）A ． 丝绸和玻璃棒摩擦后，玻璃棒带正电是由于丝绸上一些正电荷转移到玻璃棒上B ． 真空中两个点电荷电荷量均增加为原来的2倍，距离不变，则它们之间的作用力变为原来的4倍C ． 真空中两个点电荷间距离增为原来的2倍，电荷量均不变，则它们之间的作用力变为原来的一半D ． 电场线是电场中实际存在的曲线16.两电荷量分别为q 1和q 2的点电荷放在x 轴上的O ，M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中A ，N 两点的电势均为零，ND 段中的C 点电势最高，则（ ）A. C点的电场强度大小为零 B. A 点的电场强度大小为零 C. NC 间场强方向向x 轴正方向D. 将一负点电荷从N 点移到D 点，电场力先做正功后做负功17.如图所示，在平面直角坐标系中有一底角是60°的等腰梯形，坐标系中有方向平行于坐标平面的匀强电场，其中O （0，0）点电势为6V ，A （1， ）点电势为3V ，B （3，）点电势为0V ，则由此可判定（ ）A. C 点电势为3 VB. C 点电势为0 VC. 该匀强电场的电场强度大小为100 V/mD. 该匀强电场的电场强度大小为100 V/m18.关于电场线的下列说法中正确的是（ ） A. 电场线并非真实存在，是人们假想出来的 B. 电场线既能反映电场的强弱，也能反映电场的方向 C. 只要初速度为零，正电荷必将沿电场线方向移动 D. 匀强电场的电场线分布是均匀、相互平行的直线19．有三个相同的金属小球A 、B 、C ，其中A 、B 两球带电情况完全相同，C 球不带电．将A 、B 两球相隔一定距离固定起来，两球间的库仑力是F ，若使C 球先和A 接触，再与B 接触，移去C ，则A 、B 间的库仑力变为（ ） A ．2F B ．4F C ．38F D ．10F 20．两个相同的金属小球（均可看做点电荷），原来所带的电荷量分别为+5q 和﹣q ，相互间的库仑力大小为F ．现将它们相接触，再分别放回原处，则两金属小球间的库仑力大小变为（ ）A ．95FB ． FC ．45FD ．5F 二、填空题21．电压恒定的电源与一根玻璃管中的水银柱组成电路，水银柱中通过的电流为0.1A．今将这些水银倒进另一根玻璃管中，管的内径是原管的2倍，重新与该电源组成电路，则流过水银柱的电流为A．22．手电筒中标有“2.0V，0.80W”字样的小灯泡正常发光时，通过的电流是A；1分钟内通过导体横截面的电子数为个．（已知e=1.6×10﹣19C）23．在10s内通过导体某一横截面的电量为16C，则通过该导体的电流大小是A．10s内通过这个截面的电子有个（电子的电荷量为1.6×10﹣19C）24．在电场中某处放入电荷量为1×10﹣10C的点电荷，它所受电场力的大小为1×10﹣5N，则该处电场强度的大小是N/C，若将这个点电荷移走，该处的电场强度大小是N/C．25．电荷量为3.2×10﹣8C的点电荷在电场强度大小为200N/C的匀强电场中所受电场力大小为N；电容器两极板间的电压为8V时，电容器所带电量为4 0×10﹣6C，则该电容器的电容F；处于静电平衡状态的导体，内部的电场强度处为．参考答案21.答案：1.622.答案：0.40 1.5×102023.答案：1.6 102024.答案：1×1051×10525.答案：6.4×10﹣65×10﹣7|0。

高中物理专题汇编稳恒电流(一)含解析一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．为了测量一个阻值较大的末知电阻，某同学使用了干电池（1.5V ），毫安表（1mA ），电阻箱（0～9999W ），电键，导线等器材．该同学设计的实验电路如图甲所示，实验时，将电阻箱阻值置于最大，断开2K ，闭合1K ，减小电阻箱的阻值，使电流表的示数为1I ＝1.00mA ，记录电流强度值；然后保持电阻箱阻值不变，断开1K ，闭合2K ，此时电流表示数为1I ＝0.80mA ，记录电流强度值．由此可得被测电阻的阻值为____W ．经分析，该同学认为上述方案中电源电动势的值可能与标称值不一致，因此会造成误差．为避免电源对实验结果的影响，又设计了如图乙所示的实验电路，实验过程如下： 断开1K ，闭合2K ，此时电流表指针处于某一位置，记录相应的电流值，其大小为I ；断开2K ，闭合1K ，调节电阻箱的阻值，使电流表的示数为___ ，记录此时电阻箱的阻值，其大小为0R ．由此可测出x R ＝ ．【答案】0375,,I R 【解析】解：方案一中根据闭合电路欧姆定律，有E=I 1（r+R 1+R 2） （其中r 为电源内阻，R 1为电阻箱电阻，R 2为电流表内阻） E=I 2（r+R 1+R 2+R ） 由以上两式可解得 R=375Ω方案二是利用电阻箱等效替代电阻R 0，故电流表读数不变，为I ，电阻箱的阻值为R 0． 故答案为375，I ，R 0．【点评】本题关键是根据闭合电路欧姆定律列方程，然后联立求解；第二方案是用等效替代法，要保证电流相等．3．如图1所示，用电动势为E 、内阻为r 的电源，向滑动变阻器R 供电．改变变阻器R 的阻值，路端电压U 与电流I 均随之变化．（1）以U为纵坐标，I为横坐标，在图2中画出变阻器阻值R变化过程中U-I图像的示意图，并说明U-I图像与两坐标轴交点的物理意义．（2）a．请在图2画好的U-I关系图线上任取一点，画出带网格的图形，以其面积表示此时电源的输出功率；b．请推导该电源对外电路能够输出的最大电功率及条件．（3）请写出电源电动势定义式，并结合能量守恒定律证明：电源电动势在数值上等于内、外电路电势降落之和．【答案】（1）U–I图象如图所示：图象与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a如图所示：b.2 4 E r（3）见解析【解析】（1）U–I图像如图所示，其中图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a．如图所示b．电源输出的电功率：2222 ()2E EP I R RrR rR rR===+++当外电路电阻R=r时，电源输出的电功率最大，为2max=4EPr（3）电动势定义式：WEq=非静电力根据能量守恒定律，在图1所示电路中，非静电力做功W产生的电能等于在外电路和内电路产生的电热，即22W I rt I Rt Irq IRq=+=+E Ir IR U U=+=+外内本题答案是：（1）U–I图像如图所示，其中图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流（2）a．如图所示当外电路电阻R =r 时，电源输出的电功率最大，为2max =4E P r（3）E U U =+外内点睛：运用数学知识结合电路求出回路中最大输出功率的表达式，并求出当R =r 时，输出功率最大．4．如图所示，水平轨道与半径为r 的半圆弧形轨道平滑连接于S 点，两者均光滑且绝缘，并安装在固定的竖直绝缘平板上．在平板的上下各有一个块相互正对的水平金属板P 、Q ，两板间的距离为D .半圆轨道的最高点T 、最低点S 、及P 、Q 板右侧边缘点在同一竖直线上.装置左侧有一半径为L 的水平金属圆环，圆环平面区域内有竖直向下、磁感应强度大小为B 的匀强磁场，一个根长度略大于L 的金属棒一个端置于圆环上，另一个端与过圆心1O 的竖直转轴连接，转轴带动金属杆逆时针转动(从上往下看)，在圆环边缘和转轴处引出导线分别与P 、Q 连接，图中电阻阻值为R ，不计其它电阻，右侧水平轨道上有一带电量为+q 、质量为12m 的小球1以速度052gr v =，向左运动，与前面静止的、质量也为12m 的不带电小球2发生碰撞，碰后粘合在一起共同向左运动，小球和粘合体均可看作质点，碰撞过程没有电荷损失，设P 、Q 板正对区域间才存在电场.重力加速度为g . (1)计算小球1与小球2碰后粘合体的速度大小v ；(2)若金属杆转动的角速度为ω，计算图中电阻R 消耗的电功率P ；(3)要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，计算金属杆转动的角速度的范围.【答案】(1) 52gr v = (2) 2424B L P Rω= (3) 2mgd qBL ≤ω≤27mgd qBL 【解析】 【分析】 【详解】(1)两球碰撞过程动量守恒，则0111()222mv m m v =+ 解得52grv =(2)杆转动的电动势21122BLv BL L BL εωω==⨯= 电阻R 的功率22424B L P R Rεω==(3)通过金属杆的转动方向可知：P 、Q 板间的电场方向向上，粘合体受到的电场力方向向上．在半圆轨道最低点的速度恒定，如果金属杆转动角速度过小，粘合体受到的电场力较小，不能达到最高点T ，临界状态是粘合体刚好达到T 点，此时金属杆的角速度ω1为最小，设此时对应的电场强度为E 1，粘合体达到T 点时的速度为v 1．在T 点，由牛顿第二定律得211v mg qE m r-=从S 到T ，由动能定理得2211112222qE r mg r mv mv ⋅-⋅=- 解得12mgE q=杆转动的电动势21112BL εω= 两板间电场强度11E dε=联立解得12mgdqBL ω=如果金属杆转动角速度过大，粘合体受到的电场力较大，粘合体在S 点就可能脱离圆轨道，临界状态是粘合体刚好在S 点不脱落轨道，此时金属杆的角速度ω2为最大，设此时对应的电场强度为E 2．在S 点，由牛顿第二定律得22v qE mg m r-=杆转动的电动势22212BL εω= 两板间电场强度22E dε=联立解得227mgdqBL ω=综上所述，要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，金属杆转动的角速度的范围为：227mgd mgdqBL qBL ω≤≤.5．如图所示，一根有一定电阻的直导体棒质量为、长为L ，其两端放在位于水平面内间距也为L 的光滑平行导轨上，并与之接触良好；棒左侧两导轨之间连接一可控电阻；导轨置于匀强磁场中，磁场的磁感应强度大小为B ，方向垂直于导轨所在平面，时刻，给导体棒一个平行与导轨的初速度，此时可控电阻的阻值为，在棒运动过程中，通过可控电阻的变化使棒中的电流强度保持恒定，不计导轨电阻，导体棒一直在磁场中。

宽放市用备阳光实验学校【2021】〔〕2021高考物理〔第01期〕试题分项汇编21 电学2本资料以考区的最试题为主，借鉴并吸收了其他最模拟题中对考区具有借鉴价值的典型题，优化组合，合理编排，极限。

1.【2021•市高2021级高三第四次月考】〔11分〕某同学在研究灯泡的电阻随灯泡两端电压增大而变化的中，用伏安法分别测出A 、B 两个灯泡的伏安特性曲线如下图。

〔1〕假设用多用表欧姆档测B 灯的电阻，其阻值约为________Ω。

〔2〕假设将A 灯接在由8节电动势均为2V ，内阻均为0.5Ω的电池串联而成的电源两端，A 灯的实际功率为________W 。

〔3〕假设将A 灯和B 灯并联接在上述电源两端，B 灯的实际功率为________W 。

2.【2021•市联盟高三4月】(8分)某的物理“小制作〞小组装配了一台“5V,0.5 A 〞的小直流电动机，.现要进一步研究这个小直流电动机在允许的输入电压范围内，输出功率与输入电压的关系，学验室提供的器材有： ①直流电源E ，电压6 V ，内阻不计； ②小直电流电动机M ； ③电压表，量程0～0.6 V ，内阻约3 kΩ； ④电压表，量程0～6 V ，内阻约15 kΩ；⑤电流表，量程0～0.6 A ，内阻约1 kΩ； ⑥电流表，量程0～3 A ，内阻约0.5 Ω；⑦滑动变阻器R,0～10 Ω，2 A ； ⑧开关一只S ，导线假设干．(1)首先要比拟精确测量电动机的内阻r .根据合理的电路进行测量时，控制电动机不转动，调节滑动变阻器．假设电压表的示数为 V ，电流表的示数为0.5 A ，那么内阻r ＝________Ω，这个结果比真实值偏________(填 “大〞或“小〞)．(2)在方框中画出研究电动机的输出功率与输入电压的关系的电路图．(标明所选器材的符号)(3)当电压表的示数为 V 时，电流表示数如下图，此时电动机的输出功率是 W.2468101212345I/A ABU/V3.【2021•市高2021级一诊】〔12分〕在做测量一电源的电动势和内电阻的时，备有以下器材：A．值电阻：02R=Ω B．直流电流表(量程0～0.6A，内阻不能忽略)C．直流电压表(量程0～3V，内阻较大) D．滑动变阻器(阻值范围0～10Ω)E．滑动变阻器(阻值范围0～200Ω) F．电键S及导线假设干①滑动变阻器选用 (填“D 〞或“E〞)②某同学将选的器材在题6图3所示的实物图上连线完成了电路，请你以笔画线做导线连接正确的电路．③按正确操作完成，根据记录，将测量数据描点作出拟合图线如题6图4所示，由图象可得该电源的电动势E= V，内电阻r= Ω(结果均保存三位有效数字)．4.【2021•市高2021级二诊】(13分)某小组用电流表A、电阻箱R及开关S 按如题6图1所示电路测电池的电动势和内阻．时，改变R的值，记录下电U/VI/A0 0.2 0.4 0.63.02.0题6图3 题6图4AVSR0流表A的示数I，得到多组R、I的数据，然后通过作出有关物理量的线性图象，求得电池电动势E和内阻r．①假设将电流表A 视为理想表，请写出线性图象对的函数关系式I1= ____ .利用所测得数据作出1RI-图象如题6图2所示，假设图中a、b、c均为量，那么电池的电动势E=________，内阻r=_________．②实际上电流表A有一内阻值，从系统误差角度考虑，测得的电池的电动势E、内阻r与电池的电动势真实值E真、内阻真实值r真的关系是：EE真，r r真〔填“>〞、“<〞或“=〞〕．5.【2021•市高2021级三诊】〔6分〕如图为一正在测量中的多用电表表盘，用10⨯Ω档测量某热敏电阻，那么读数为Ω，假设给这一正在测量中的热敏电阻加热，表盘指针将偏转〔填“向左〞“向右〞〕。

第2讲电学实验与创新本部分在高考试题中每年都出现，实验原理、仪器的选择、电路的分析是高考的重点.在备考过程中要：(1)掌握基本仪器的原理和使用；(2)掌握基本的实验目的、原理和实验思想，如伏安法测电阻，电流表的内、外接法及滑动变阻器的连接方式；(3)掌握处理实验数据的基本方法，如图象法、平均值法等．涉及电源电动势和内阻的实验、电路故障分析、实物图的连接是实验命题的重点．热点题型一电表改装与多用电表的使用实验仪表图及原理图使用方法及原理考查热点练习使用多用电表及掌握内部结构①电压、电流挡：相当于电压表、电流表②欧姆挡：闭合电路欧姆定律③调零：机械调零、欧姆调零④电流方向：红表笔进，黑表笔出⑤原理：串联分压、并联分流①考读数：电压、电流、电阻挡的读数②考使用：欧姆表选挡、调零、规范操作等③考黑箱：多用电表探测黑箱内的元件④电表改装：所需电阻或改后量程的计算(2019·高考全国卷Ⅰ)某同学要将一量程为250μA 的微安表改装为量程为20mA的电流表．该同学测得微安表内阻为1200Ω，经计算后将一阻值为R 的电阻与该微安表连接，进行改装．然后利用一标准毫安表，根据图(a )所示电路对改装后的电表进行检测(虚线框内是改装后的电表)．(1)根据图(a )和题给条件，将图(b )中的实物连线．(2)当标准毫安表的示数为16.0mA 时，微安表的指针位置如图(c )所示．由此可以推测出所改装的电表量程不是预期值，而是________．(填正确答案标号)A ．18mAB ．21mAC ．25mAD ．28mA(3)产生上述问题的原因可能是________．(填正确答案标号)A ．微安表内阻测量错误，实际内阻大于1200ΩB ．微安表内阻测量错误，实际内阻小于1200ΩC ．R 值计算错误，接入的电阻偏小D ．R 值计算错误，接入的电阻偏大(4)要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R 的电阻换为一个阻值为kR 的电阻即可，其中k ＝________．[解析](1)量程为250μA 的微安表改装成量程为20mA 的电流表，量程扩大了80倍，需要将定值电阻与微安表并联，然后根据题图(a)的原理图连线．(2)当标准毫安表示数为16.0mA 时，对应的微安表读数为160μA ，说明量程扩大了100倍，因此所改装的电表量程是25mA ，选项C 正确．(3)当标准毫安表示数为16.0mA 时，对应的微安表读数应为200μA ，而实际测量时微安表读数为160μA ，实际测量时微安表读数偏小，若R 值计算无误，而微安表内阻测量错误，则说明微安表实际内阻大于1200Ω，选项A 正确，B 错误；若微安表内阻测量无误，而R 值计算错误，则并联接入的电阻的阻值偏小，R 的分流较大，导致微安表中电流较小，选项C 正确，D 错误．(4)预期目的是将量程为250μA 的微安表改装成量程为20mA 的电流表，量程扩大80倍，根据并联电路规律有I g R g ＝79I g kR ；当标准毫安表示数为16.0mA 时，对应的微安表读数为160μA ，量程扩大了100倍，根据并联电路规律有I g R g ＝99I g R ；联立解得k ＝9979.[答案](1)连线如图所示(2)C(3)AC(4)9979多用电表测电阻的“五步”“一注意”(1)多用电表测电阻的五步骤①选倍率：一般要选择比被测电阻的估计值低一个数量级的倍率，如估计值为200Ω，就应该选“×10”的倍率．②进行欧姆调零．③将红、黑表笔接被测电阻两端进行测量．④读出指针示数乘以倍率，得测量值．⑤测量结束后，将选择开关扳到“OFF”挡或交流电压最高挡．(2)多用电表测电阻的注意点：用欧姆挡测电阻时，如果指针偏转角度太小(即指针所指的欧姆刻度值太大)，应该适当增大倍率重新调零后再测量；如果指针偏转角度太大(即指针所指的欧姆刻度值太小)，应该适当减小倍率重新调零后再测量．1.(2019·高考全国卷Ⅲ)某同学欲将内阻为98.5Ω、量程为100μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50μA刻度．可选用的器材还有：定值电阻R0(阻值14kΩ)，滑动变阻器R1(最大阻值1 500Ω)，滑动变阻器R2(最大阻值500Ω)，电阻箱(0～99999.9Ω)，干电池(E＝1.5V，r ＝1.5Ω)，红、黑表笔和导线若干．(1)欧姆表设计将图(a)中的实物连线组成欧姆表．欧姆表改装好后，滑动变阻器R接入电路的电阻应为________Ω；滑动变阻器选________(填“R1”或“R2”)．(2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图(b)所示．表盘上a 、b 处的电流刻度分别为25和75，则a 、b 处的电阻刻度分别为________、________．(3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________k Ω处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位置如图(c)所示，则电阻箱接入的阻值为________Ω.解析：(1)由题知当两表笔间接入15k Ω的电阻时，电流表示数为50μA ，由闭合电路欧姆定律有I g 2＝E R g ＋r ＋R x ＋R 0＋R，代入数据解得R ＝900Ω，所以滑动变阻器选择R 1.(2)欧姆表的内阻R ′g ＝R g ＋r ＋R 0＋R ＝15k Ω，当电流为25μA 时有I g4＝E R ′g ＋R ′x⇒R ′x ＝3R x ＝45k Ω；当电流为75μA 时有3I g 4＝E R ′g ＋R ″x ⇒R ″x ＝13R x ＝5k Ω.(3)红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向0处．题图(c)中电阻箱读数为35000.0Ω.答案：(1)如图所示900R 1(2)455(3)035000.0热点题型二电阻的测量实验两种测量电路图两种控制电路图考查热点电阻的测量①考读数：U 、I ②考电路：电路设计或选择、实物连线或改错，器材选择③考数据：数据处理、误差分析(2018·高考全国卷Ⅲ)一课外实验小组用如图所示的电路测量某待测电阻R x 的阻值，图中R 0为标准定值电阻(R0＝20.0Ω)；V 可视为理想电压表；S 1为单刀开关，S 2为单刀双掷开关；E 为电源；R 为滑动变阻器．采用如下步骤完成实验：(1)按照实验原理线路图(a)，将图(b)中实物连线；(2)将滑动变阻器滑动端置于适当的位置，闭合S1；(3)将开关S 2掷于1端，改变滑动变阻器滑动端的位置，记下此时电压表V 的示数U 1；然后将S 2掷于2端，记下此时电压表V 的示数U 2；(4)待测电阻阻值的表达式R x ＝________(用R 0、U 1、U 2表示)；(5)重复步骤(3)，得到如下数据：12345U 1/V 0.250.300.360.400.44U 2/V 0.86 1.03 1.22 1.36 1.49U 2U 13.443.433.393.403.39(6)利用上述5次测量所得U 2U 1的平均值，求得R x ＝________Ω.(保留1位小数)[解析]开关S 2掷于1端，由欧姆定律可得通过R x 的电流I ＝U1R 0，将开关S 2掷于2端，R 0和R x 两端电压为U 2，R x 两端电压为U ＝U 2－U 1，由欧姆定律可得待测电阻阻值R x ＝UI ＝U 2－U 1U 1R 0＝(U 2U 1－1)R 0.5次测量所得U 2U 1的平均值为15(3.44＋3.43＋3.39＋3.40＋3.39)＝3.41，代入得R x ＝(3.41－1)×20.0Ω＝48.2Ω.[答案](1)实物连线如图(4)(U 2U 1－1)R 0(6)48.2测电阻的两种典型方法(1)最精确的电阻测量方法——等效替代法电流等效替代电压等效替代(2)最专一的电表内阻测量方法——半偏法①用半偏法测电流表内阻，如图所示，电阻箱应和电流表并联，然后与大电阻滑动变阻器串联，R 测<R 真．②若测电压表内阻，如图所示，电阻箱应和电压表串联，然后与小电阻滑动变阻器并联，R 测>R 真．2.(2018·高考天津卷)某同学用伏安法测定待测电阻R x 的阻值(约为10kΩ)，除了R x 、开关S 、导线外，还有下列器材供选用：A ．电压表(量程0～1V ，内阻约10k Ω)B ．电压表(量程0～10V ，内阻约100k Ω)C ．电流表(量程0～1mA ，内阻约30Ω)D ．电流表(量程0～0.6A ，内阻约0.05Ω)E ．电源(电动势1.5V ，额定电流0.5A ，内阻不计)F ．电源(电动势12V ，额定电流2A ，内阻不计)G ．滑动变阻器R 0(阻值范围0～10Ω，额定电流2A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)(2)画出测量R x 阻值的实验电路图．(3)该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会________其真实值(填“大于”“小于”或“等于”)，原因是_________________________．解析：若选用电动势为1.5V 的电源，则实验中电流最大值仅为0.15mA ，两个电流表均无法准确测量，故选用电动势为12V 的电源F ；此时，实验中最大电流约为1.2mA ，故电流表选用C ；电压表选用B .由于滑动变阻器的最大阻值远小于待测电阻的阻值，所以滑动变阻器采用分压式接法；待测电阻的阻值远大于电流表内阻，所以电流表内接．由于电流表的分压作用，电阻测量值偏大，所以电阻测量值大于其真实值．答案：(1)B CF(2)如图所示(3)大于电压表的读数大于待测电阻两端实际电压热点题型三测定金属的电阻率实验电路图实验原理考查热点测定金属的电阻率①测R x ∶R x ＝UI (伏安法)②算ρ：R x ＝ρL S ，ρ＝SRxL①考读数：U 、I 、L及d②考电路：电路设计或选择、实物连线或改错，器材选择③考运算：由U －I 图象求R x ，ρ(2020·山东等级考模拟)某同学为了测量一根铅笔芯的电阻率，设计了如图甲所示的电路测量该铅笔芯的电阻值．所用器材有电流表A 1、A 2，电阻箱R 1、滑动变阻器R 2、待测铅笔芯R x 、电源E 、开关S 及导线等．操作步骤如下：调节滑动变阻器和电阻箱的阻值达到最大；闭合开关，适当调节滑动变阻器和电阻箱的阻值；记录两个电流表A 1、A 2的示数分别为I 1、I 2.请回答以下问题：(1)若电流表的内阻可忽略，则电流表示数I2＝________I 1时，电阻箱的阻值等于待测笔芯的电阻值．(2)用螺旋测微器测量该笔芯的直径，螺旋测微器的示数如图乙所示，该笔芯的直径为________mm.(3)已测得该笔芯的长度L ＝20.00cm ，电阻箱R 1的读数为5.00Ω，根据上面测量的数据可计算出笔芯的电阻率ρ＝________Ω·m.(结果保留3位有效数字)(4)若电流表A 2的内阻不能忽略，仍利用(1)中方法，则笔芯电阻的测量值________真实值(填“大于”“小于”或“等于”)．[解析](1)由并联电路特点可知，当I 2＝12I 1时，电阻箱的阻值与待测笔芯的阻值相等；(2)螺旋测微器的读数1.000mm ；(3)由公式R ＝ρL S可计算，笔芯的电阻率为1.96×10－5Ω·m ；(4)电流表A 2的内阻不能忽略时，电流表A 2与电阻箱的电阻之和等于待测笔芯的电阻，即电阻的测量值小于真实值．[答案](1)12(2)1.000(3)1.96×10－5(4)小于测金属丝电阻率的三点说明(1)在求R x 的平均值时可用两种方法：①用R x ＝UI 分别算出各次的数值，再取平均值．②用U －I 图线的斜率求出．(2)电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法．(3)电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大．3.在“测定金属的电阻率”的实验中，被测金属丝的电阻大约为6Ω，先用刻度尺测出金属丝的长度l 以及金属丝的直径d ，接着用伏安法测出金属丝两端的电压U 和通过金属丝的电流I ，计算出它的电阻，再根据电阻公式计算出该金属材料的电阻率．在用伏安法测定金属丝的电阻时，除被测的金属丝外，还有如下供选择的实验器材：直流电源E ：电动势约为4.5V ，内阻很小；电流表A 1：量程0～0.6A ，内阻为0.125Ω；电流表A 2：量程0～3A ，内阻为0.025Ω；电压表V 1：量程0～3V ，内阻为3k Ω；电压表V 2：量程0～15V ，内阻为15k Ω；滑动变阻器R 1：最大阻值10Ω，允许通过的最大电流为0.2A ；滑动变阻器R 2：最大阻值20Ω，允许通过的最大电流为1.0A ；开关，导线若干．要求有较高的测量精度，并能测得多组数据．(1)在可供选择的器材中，应该选用的电流表是________，应该选用的电压表是________，应该选用的滑动变阻器是________(填器材符号)．(2)根据所选的器材，在如图所示虚线框中画出实验电路图．(3)用测得的物理量表示电阻率的表达式为ρ＝________(用字母表示)．解析：(1)电源电动势约为4.5V ，被测金属丝电阻约为6Ω，干路中的最大电流约为0.75A ，故电流表选A 1，电压表选V 1，滑动变阻器R 1的最大允许电流0.2A 太小，影响测量的范围，所以滑动变阻器选R 2.(2)待测金属丝电阻较小，电流表应采用外接法，要求能测得多组数据，故滑动变阻器应采用分压接法，电路图如图所示．(3)由R ＝U I 及R ＝ρl S ，又S ＝＝πd 24，得ρ＝RS l ＝U I ·πd 24l ＝U πd 24Il .答案：(1)A 1V 1R 2(2)见解析图(3)U πd 24Il热点题型四测定电源的电动势和内阻实验电路图实验原理考查热点测定电源的电动势和内阻①伏安法：E ＝U ＋Ir ②安阻法：E ＝I (R ＋r )③伏阻法：E ＝U ＋URr①考电路：电路设计或选择、实物连线或改错，器材选择②考作图：描点连线画图线③考运算：由U －I 或I －1－R 或U －1－R－1图象，求E 、r(2019·日照模拟)某同学设计了一个“测定电池电动势和内阻”的实验，可供选择的器材如下：A ．待测干电池一节B ．电流表A (量程为0～60mA ，内阻R A ＝18Ω)C ．电压表V (量程为0～3V ，内阻R V 约为3k Ω)D ．滑动变阻器R 1(阻值为0～5Ω)E ．滑动变阻器R2(阻值为0～30Ω)F ．定值电阻R 3(阻值为2Ω)G ．定值电阻R 4(阻值为10Ω)(1)为完成实验，滑动变阻器应该选________，定值电阻应该选________．(填器材后面的代号)(2)请完善图(a)中的电路图．(3)根据图(b)中已描出的点画出U －I 图象，由图象得该电源的电动势E ＝________V ，内阻r ＝________Ω.(结果保留三位有效数字)[解析](1)因为电池的内阻较小，约为几欧，故为了能起到控制调节作用，滑动变阻器应采用总阻值为30Ω的R 2；因为给出的电流表量程为0～60mA ，量程偏小，为了能准确测量，可以采用串联定值电阻的方法来减小电流，需要的电阻R ＝ 1.5V 60×10－3A＝25Ω，两定值电阻均达不到要求，所以应考虑改装电流表，为了让量程变大，应将较小的电阻与电流表并联，电流表改装后的量程为I ＝I g ＋I g R A R 360mA ＋60×182mA ＝600mA ，符合实验要求．(2)根据(1)中分析可知，电路图如图所示．(3)根据已描出的点画出的U －I 图象如图所示．设电压表示数为U ，电流表示数为I ，则根据闭合电路的欧姆定律有U ＝E －10Ir ，可知电路的U －I 图线与纵轴的交点即为电源的电动势，故E ＝1.49V ，图线的斜率k ＝1.49－0.90.056Ω＝10r ，则r ＝1.05Ω.[答案](1)R 2R 3(2)图见解析(3)图见解析 1.49(1.47～1.49均可) 1.05(1.04～1.07均可)用实验数据求E 、r 的处理方法(1)列方程求解：由U ＝E －Ir 1＝E －I 1r2＝E －I 2r ，解得E 、r .(2)用作图法处理数据，如图所示．①图线与纵轴交点为E ；②图线与横轴交点为I 短＝E r；③图线的斜率表示r ＝|ΔU ΔI |.4.某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A ．被测干电池一节B ．电流表1：量程0～0.6A ，内阻r ＝0.3ΩC ．电流表2：量程0～0.6A ，内阻约为0.1ΩD ．电压表1：量程0～3V ，内阻未知E ．电压表2：量程0～15V ，内阻未知F ．滑动变阻器1：0～10Ω，2AG ．滑动变阻器2：0～100Ω，1AH ．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差，在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．(1)在上述器材中请选择适当的器材(填写器材前的字母)：电流表选择__________，电压表选择________，滑动变阻器选择________．(2)实验电路图应选择下图中的__________(填“甲”或“乙”)．(3)根据实验中电流表和电压表的示数得到了如图丙所示的U －I 图象，则在修正了实验系统误差后，干电池的电动势E ＝__________V ，内电阻r ＝__________Ω.解析：(1)因为一节干电池的电动势为1.5伏左右，故电压表选择D ；通过电源的电流不超过0.6A ，因B 电流表的内阻已知，故电流表选择B ，滑动变阻器选择F.(2)因电流表内阻已知，故实验电路图应选择图中的甲．(3)电池的电动势E ＝1.5V ，内电阻r ＝ΔU ΔI－R AΩ＝0.7Ω.答案：(1)B D F (2)甲(3)1.50.7热点题型五传感器的简单应用实验电路图实验原理考查热点传感器的简单应用传感器能够将感受到的物理量(力、热、光、声等)转换成便于测量的量(一般是电学量)①考热敏：热敏电阻特性(欧姆表法、伏安法)②考光敏：光敏电阻特性(欧姆表法、伏安法)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c 时就会报警)，电阻箱(最大阻值为999.9Ω)，直流电源(输出电压为U ，内阻不计)，滑动变阻器R 1(最大阻值为1000Ω)，滑动变阻器R 2(最大阻值为2000Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节．已知U 约为18V ，I c 约为10mA ；流过报警器的电流超过20mA 时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60℃时阻值为650.0Ω.(1)完成待调节的报警系统原理电路图的连线．(2)电路中应选用滑动变阻器________(填“R 1”或“R 2”)．(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(填“a ”或“b ”)端附近，不能置于另一端的原因是________________________________________________________________________．②将开关向______(填“c ”或“d ”)端闭合，缓慢移动滑动变阻器的滑片，直至________________________________________________________________________．(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．[解析](1)根据题述，应该采用滑动变阻器的限流接法，连接的电路如答案图所示．(2)根据题述，流过报警器的工作电流超过10mA 时，报警器就会报警，可知滑动变阻器的最大阻值至少为R ＝U I c ＝1810×10－3Ω＝1800Ω，因此在电路中应选用最大阻值为2000Ω的滑动变阻器R 2.(3)①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为热敏电阻在60℃时的阻值650.0Ω；滑动变阻器的滑片应置于接入电路的阻值最大处，即b 端附近，不能置于另一端的原因是：若置于a 端，则导致闭合开关后，报警器中电流大于20mA ，报警器可能损坏．②将开关向c 端闭合，缓慢移动滑动变阻器的滑片，直至报警器开始报警．[答案](1)连线如图所示(2)R2(3)①650.0b接通电源后，流过报警器的电流会超过20mA，报警器可能损坏②c报警器开始报警5.(2019·德州模拟)为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R P在不同照度下的阻值如下表：照度(lx)0.20.40.60.8 1.0 1.2电阻(kΩ)754028232018(1)根据表中数据，请在给定的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点．(2)如图所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0lx时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)提供的器材如下：(符号，阻值见上表)；光敏电阻R P直流电源E(电动势3V，内阻不计)；定值电阻：R1＝10kΩ，R2＝20kΩ，R3＝40kΩ(限选其中之一并在图中标出)；开关S 及导线若干．解析：(1)光敏电阻的阻值随光照度变化的曲线如图甲所示．特点：光敏电阻的阻值随光照度的增大非线性减小．(2)控制开关自动启动照明系统，给1、2两端提供电压，要求当天色渐暗照度降低至1.0lx 时启动照明系统，即此时光敏电阻阻值为20k Ω，两端电压为2V ，电源电动势为3V ，所以应加上一个分压电阻，分压电阻阻值为10k Ω，即选用R 1，电路原理图如图乙所示．答案：见解析热点题型六创新实验解决电学设计型实验常用的三种方法转换法将不易测量的物理量转换成可以(或易于)测量的物理量进行测量，然后再反求待测物理量的值，这种方法叫转换测量法(简称转换法)．如在测量金属丝电阻率的实验中，虽然无法直接测量电阻率，但可通过测量金属丝的长度和直径，并将金属丝接入电路测出其电阻，然后再计算出它的电阻率替代法用一个标准的已知量替代被测量，通过调整标准量，使整个测量系统恢复到替代前的状态，则被测量等于标准量控制变量法研究一个物理量与其他几个物理量的关系时，要使其中的一个或几个物理量不变，分别研究这个物理量与其他各物理量的关系，然后再归纳总结，如探究影响导体电阻的因素实验(2018·高考全国卷Ⅰ)某实验小组利用如图(a)所示的电路探究在25～80℃范围内某热敏电阻的温度特性．所用器材有：置于温控室(图中虚线区域)中的热敏电阻R T，其标称值(25℃时的阻值)为900.0Ω；电源E(6V，内阻可忽略)；电压表V(量程150mV)；定值电阻R0(阻值20.0Ω)，滑动变阻器R1(最大阻值为1000Ω)；电阻箱R2(阻值范围0～999.9Ω)；单刀开关S1，单刀双掷开关S2.实验时，先按图(a)连接好电路，再将温控室的温度t升至80.0℃.将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0；保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0；断开S1，记下此时R2的读数．逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0℃.实验得到的R2－t数据见下表．t/℃25.030.040.050.060.070.080.0R2/Ω900.0680.0500.0390.0320.0270.0240.0回答下列问题：(1)在闭合S1前，图(a)中R1的滑片应移动到________(填“a”或“b”)端；(2)在图(b)的坐标纸上补齐数据表中所给数据点，并做出R2－t曲线；图(a)图(b)图(c)(3)由图(b)可得到R T在25～80℃范围内的温度特性．当t＝44.0℃时，可得R T＝________Ω；(4)将R T握于手心，手心温度下R2的相应读数如图(c)所示，该读数为________Ω，则手心温度为________℃.[解析](1)题图(a)的电路滑动变阻器采用限流接法，在闭合S1前，R1应该调节到接入电路部分的阻值最大，使电路中电流最小，即题图(a)中R1的滑片应移到b端．(2)将t＝60℃和t＝70℃对应的两组数据画在坐标图上，然后用平滑曲线过尽可能多的数据点画出R2－t曲线．(3)根据题述实验过程可知，测量的R2的数据等于对应的热敏电阻R T的阻值．由画出的R2－t曲线可知，当t＝44.0℃时，对应的R T＝450Ω.(4)由画出的R2－t曲线可知，当R T＝620.0Ω时，手心温度t＝33.0℃.[答案](1)b(2)如图(3)450(4)620.033.06.某实验小组为了研究小灯泡的伏安特性曲线，先按照图甲所示的电路图连接电路，实验过程中操作规范，测量准确，得到一系列数据，如图乙中的散点．该实验小组对实验进行了改进，如图丙所示，将小灯泡L的玻璃罩敲碎，灯丝保存完好，仍然置于灯座上，取一个大小合适的玻璃杯，将灯座倒扣在杯沿上，在玻璃杯里慢慢加水，使得突出的灯丝刚好完全没入水中，电路的其余部分均不接触水，再将该灯座依然接入图甲中小灯泡L处，这样接通电路以后，灯丝不至于热到发光，温度可以基本控制在25℃.实验过程中操作规范，测量准确，得到一组数据，如图丁中的一组散点．已知水的电阻远大于灯丝的电阻．(1)请在图乙上描绘小灯泡的伏安特性曲线K1；曲线K1表明，随着电压升高，小灯泡的电阻________(填“越来越小”“基本不变”或“越来越大”)．(2)请在图丁上描绘小灯泡灯丝的伏安特性曲线K2；曲线K2表明，随着电压升高，水中灯丝电阻________(填“越来越小”“基本不变”或“越来越大”)．(3)对比两次实验表明，在同样的电压值下，曲线K1的电流值基本都远远小于曲线K2的电流值，其原因是_______________________________________________________________________________________________________________________________________ ________________________________________________________________________.解析：(1)用平滑的曲线将各点相连，如图1所示；图I－U图象中图线的斜率表示电阻的倒数，故由图1可知，随着电压升高，电阻越来越大．(2)同理作出图象如图2所示，由图2可知，电阻基本保持不变．(3)由两I－U图象可知，在同样的电压下，曲线K1的电流值基本都远小于曲线K2的电流值，即曲线K1的电阻值明显大于曲线K2对应的电阻值，原因是描绘曲线K2时灯丝保持恒温，而描绘曲线K1时灯丝的温度高于描绘曲线K2时灯丝的温度，而金属导体的电阻随温度的升高而增大．答案：(1)如解析图1所示越来越大(2)如解析图2所示基本不变(3)描绘曲线K 2时灯丝保持恒温，而描绘曲线K 1时灯丝的温度发生变化，且一直高于描绘曲线K 2时灯丝的温度(建议用时：60分钟)1．(2019·湖南五校联考)为了精确测量一电阻的阻值R x ，现有以下器材：蓄电池组E ，电流表A ，电压表V ，滑动变阻器R ，电阻箱R P ，开关S 1、S 2，导线若干．某实验小组设计了如图甲所示的电路，实验的主要步骤如下：A ．闭合S 1，断开S 2，调节R 和R P ，使电流表和电压表的示数适当，记下两表示数分别为I 1、U 1；B ．保持S 1闭合、R P 阻值不变，闭合S 2，记下电流表和电压表示数分别为I 2、U 2.(1)按图甲所示的电路图将如图乙所示的实物连成电路．(2)被测电阻的阻值R x ＝________(用两电表的示数表示)．(3)由于电流表、电压表都不是理想电表，则被测电阻的阻值R x 的测量值________真实值(选填“大于”“小于”或“等于”)．解析：(1)如图所示．(2)由题意易知R P ＝U 1I 1，又R P 、R x 并联的阻值为R 并＝U 2I 2，又1R P ＋1R x ＝1R 并，联立解得R x ＝U 1U 2U 1I 2－U 2I 1.(3)若考虑电流表和电压表不是理想电表，则在分析时应考虑电压表的内阻，即在第(2)。

高中物理学习材料2011普通高校招生考试试题汇编-电学实验1(2011北京)（1）用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量:○1旋动部件________，使指针对准电流的"0"刻线。

○2将K旋转到电阻挡"×l00"的位置。

○3将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的_________ (填"0刻线"或"∞刻线")。

○4将两表笔分别与侍测电阻相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序避行操作，再完成读数测量。

A．将K旋转到电阻挡"×1k"的位置B．将K旋转到电阻挡"×10"的位置C．将两表笔的金属部分分别与被测电阻的两恨引线相接D．将两表笔短接，旋动合适部件，对电表进行校准1【答案】①S ③T 0刻线④ADC〖解析〗多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心转动调零螺丝S，使指针对准电流的“0”刻线.然后转动选择开关K，选择量程，再将两表笔短接，调整调零电阻的旋钮T，使得指针对准满偏刻度（即电阻的0刻线），接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值.若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，例如，本题就要从“×100”挡位更换到“x1K”的位置.2（2011江苏）．(10分) 某同学利用如图所示的实验电路来测量电阻的阻值。

(1)将电阻箱接入a、b之间，闭合开关。

适当调节滑动变阻器R’后保持其阻值不变。

改变电阻箱的阻值R，得到一组电压表的示数U与R的数据如下表：请根据实验数据作出U-R关系图象。
