计算机控制系统复习题第一章一、下列知识点可出单选题或填空题1. 控制器将反馈信号与设定值进行比较并产生控制量。
2. 变送器将被控参量转换成电信号。
3. 模数转换器(A/D转换器)将模拟量转换成数字量。
4. 数模转换器(D/A转换器)将数字量转换成模拟量。
5. 测量检测器对被控对象的参数进行检测。
6. 自动控制系统通常由被控对象、检测传感装置、控制器组成。
7. 计算机控制系统的典型结构有：操作指导控制系统ODC直接数字控制系统DDC计算机监督控制系统SCC集散控制系统DCS现场总线控制系统FCS8. 计算机控制系统常用的时域指标有：延迟时间t d、上升时间t r、峰值时间t p、调节时间t s、超调量匚% ；_9. 计算机控制系统包括计算机和生产过程两大部分。
10. 计算机控制系统是指采用了数字控制器的自动控制系统。
二、下列知识点可出名词解释和简答题1. 实时数据采集：对被控参数按一定的采样时间间隔进行检测，并将结果输入计算机。
2. 实时计算：对采集到的被控参数进行处理后，按预先设计好的控制算法进行计算，决定当前的控制量。
3. 实时控制：根据实时计算得到的控制量，通过D/A转换器将控制信号作用于执行机构。
4. 实时管理：根据采集到的被控参数和设备的状态，对系统的状态进行监督与管理。
5. 直接数字控制系统：计算机代替模拟控制器直接对被控对象进行控制。
6. 与连续控制系统相比，计算机控制系统具有哪些特点？(1) 计算机控制系统是模拟和数字的混合系统。
(2) 在计算机控制系统中，控制规律是由计算机通过程序实现的(数字控制器) ，修改一个控制规律，只需修改程序，因此具有很大的灵活性和适应性。
(3) 计算机控制系统能够实现模拟电路不能实现的复杂控制规律。
(4) 计算机控制系统并不是连续控制的，而是离散控制的。
(5) 一个数字控制器经常可以采用分时控制的方式，同时控制多个回路第二章一、下列知识点可出单选题或填空题1. 完成模拟量的采集并转换成数字量送人计算机的通道是模拟量输入通道。

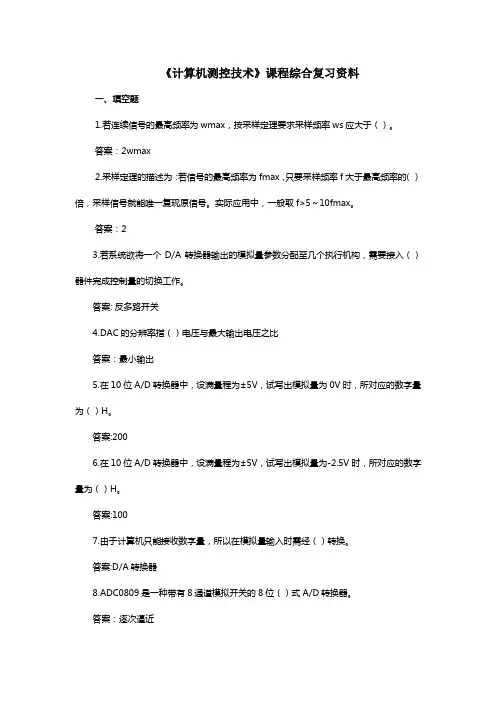

《计算机测控技术》课程综合复习资料一、填空题1.若连续信号的最高频率为wmax，按采样定理要求采样频率ws应大于（）。
答案：2wmax2.采样定理的描述为：若信号的最高频率为fmax，只要采样频率f大于最高频率的（）倍，采样信号就能唯一复现原信号。
实际应用中，一般取f>5～10fmax。
答案：23.若系统欲将一个D/A转换器输出的模拟量参数分配至几个执行机构，需要接入（）器件完成控制量的切换工作。
答案: 反多路开关4.DAC的分辨率指（）电压与最大输出电压之比答案：最小输出5.在10位A/D转换器中，设满量程为±5V，试写出模拟量为0V时，所对应的数字量为（）H。
答案:2006.在10位A/D转换器中，设满量程为±5V，试写出模拟量为-2.5V时，所对应的数字量为（）H。
答案:1007.由于计算机只能接收数字量，所以在模拟量输入时需经（）转换。
答案:D/A转换器8.ADC0809是一种带有8通道模拟开关的8位（）式A/D转换器。
答案：逐次逼近9.8位的A/D转换器分辨率为（）。
答案：1/(28-1)10.变送器输出的信号为（）或4～20mA的统一信号。
答案：0～10mA11.步进电机的（）指的是完成一个磁场周期性变化所需脉冲数。
答案：拍数12.步进电机的相数指的是（）。
答案：线圈组数13.按动力区分，执行机构最常用的类型是（）。
答案：气动型14.按动力区分，（）型的执行机构相对价格昂贵，体积较大。
答案：液动型15.DAC0832的工作方式有（）、单缓冲方式、双缓冲方式。
答案：直通方式16.微机的三总线是（）、地址总线、控制总线。
答案：数据总线17.计算机控制系统的监控过程包括三个步骤：（）、实时决策、实时控制。
答案：实时数据采集18.采样保持器可实现以下功能：在采样时，其输出（）输入；而在保持状态时，输出值不变。
答案：等于19.控制系统的（）指的是响应的最大偏移量与终值的差，与终值比的百分数。
1-1 什么是计算机控制系统？画出一个实际计算机控制系统原理结构图，并说明一个计算机控制系统由哪些部分组成及各部分的作用。
利用计算机参与控制的系统称为计算机控制系统。
1-2 简述计算机控制系统的控制过程。
实时数据采样实时计算控制量实时控制实时管理1-3 实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：生产过程和计算机系统直接连接，并接受计算机直接控制的方式称为在线或联机方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制的方式叫做“脱机”方式或“离线”方式。
1-4 计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
(4)生产过程装置a.测量变送单元：为了测量各种参数而采用的相应检测元件及变送器。
b.执行机构：要控制生产过程，必须有执行机构。
1.5 计算机控制系统的软件由哪几部分组成？各部分的作用是什么？就功能来分，软件可分为系统软件、应用软件及数据库。
系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。
系统软件包括：a.操作系统：即为管理程序、磁盘操作系统程序、监控程序等；b.诊断系统：指的是调节程序及故障诊断程序；c.开发系统：包括各种程序设计语言、语言处理程序(编译程序)、服务程序(装配程序和编辑程序)、模拟主系统(系统模拟、仿真、移植软件)、数据管理系统等；d.信息处理：指文字翻译、企业管理等。
1.一个联机系统不一定是一个实时系统，但一个实时控制系统必定是联机系统。
2.操作指导控制系统是一种闭环控制结构，该系统的优点是结构简单，控制灵活和安全，缺点是不适合用于多个对象的控制。
3.温度控制系统的热惯性大、反应慢、所以调节需要频繁，采样周期选得要短一点；对于一些快速系统，如交直流可逆调速系统、随动系统，要求采样周期长一点。
4.计算机控制系统与连续系统相比，在系统结构与参数不变的条件下，抑制干扰的能力加强。
5.计算机控制系统中，计算机的作用主要有哪几个方面？6.生产过程设备不直接受计算机控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，称为“离线”方式，离线方式能实时地对系统进行控制。
7.采样周期取值越大，那么复现精度就越高，也就是“越真”。
8.过程输入输出通道是计算机和被控对象（或生产过程）之间设置的信息传送和转换的连接通道。
一般分为：模拟量输入输出通道和开关量输入输出通道。
9.监督控制方式的控制效果，主要取决于数学模型的优劣。
这个数学模型一般是针对其一目标函数设计的，如这一数学模型能使某一目标函数达到最优状态，那么，这种控制方式就能实现最优控制。
10.计算机控制系统的控制过程分为哪几步？11.生产过程设备不直接受计算机控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，称为“脱机”方式或“离线”方式，离线方式能实时地对系统进行控制。
12.计算机控制系统与连续系统相比，在系统结构与参数不变的条件下，抑制干扰的能力加强。
13.零阶保持器是一个低通滤波器，但不是一个理想低通滤波器，高频信号通过零阶保持器不能完全滤除，同时产生相位滞后。
14.一般来说，采样周期T也对系统的稳定性有影响。
加长采样周期，会改善系统的稳定性。
15.用框图表示直接数字控制系统的构成。
16.A/D、D/A转换器不仅影响系统稳态控制精度，而且影响系统动态指标。
17.零阶保持器是一个低通滤波器，但不是一个理想低通滤波器，高频信号通过零阶保持器不能完全滤除，同时产生相位滞后。
东北大学继续教育学院计算机控制系统试卷（作业考核线上） B 卷学习中心：院校学号姓名（共 3 页）一、选择题（每题4分）1.单位阶跃输入下输出响应，经过( A )周期就稳定在设定值上。
A. TB. 4TC.3TD.2T2.下列哪个不是计算机控制系统控制过程的步骤？( C )A.数据采集B. 计算机控制量C. 数据转换D.输出控制信号3.连续控制系统的稳定性条件是S平面的( D )部分。
A单位圆内 B. 单位圆外 C. 右半 D.左半4.连续控制系统的不稳定性条件是S平面的( D )部分。
B.单位圆内 B. 单位圆外C. 左半D.右半5.二阶系统的超调量与( C )？A.固有频率无关，阻尼比无关B. 固有频率有关，阻尼比无关C. 固有频率有关，阻尼比有关D. 固有频率无关，阻尼比有关6. 低通滤波器可以让高于( A )Hz虑掉。
A. 80B. 60C. 70D.507.计算机控制系统稳定性条件是Z平面的( D )部分。
A. 左半B. 单位圆外C. 单位圆内D.右半8.下列属于共模干扰？( A )A电容的静电耦合 B. 长线传输的互感 C.变压器漏电 D.磁场耦合9.下列哪个不属于计算机控制系统的过程输入通道。
( C )A.温度B. 压力C. 继电器D.流量10.计算机控制系统是以( A )为核心部件的自动控制系统。
A.控制器B. 计算机C. 转换器D.保持器二、判断题（每题2分）1. PID的积分环节经常单独使用。
（ F ）2. 转速传感器的激励绕组与输出绕组之间在空间相差180°（ T ）3. 空间辐射干扰中来自通道的干扰最大。
（ F ）4. 一般采用多路通道共享采样/保持或模数转换器。
（ T ）5.被控对象可以是模拟量，不可以是开关量。
（ F ）6. 低通滤波器可让80Hz的工频信号无衰减地通过。
（ T ）7. 计算机控制系统的分析与设计是以系统的数学模型为基础。
（ T ）8. 计算机的硬件对计算机控制系统的非常重要，管理计算机的程序及过程控制的应用程序。
第七章输入输出系统第一节基本的输入输出方式一、外围设备的寻址1．统一编址：将输入输出设备中控制寄存器、数据寄存器、状态寄存器等与内存单元一样看待，将它们和内存单元联合在一起编排地址，用访问内存的指令来访问输入输出设备接口的某个寄存器，从而实现数据的输入输出。
2．单独编址：将输入输出设备中控制寄存器、数据寄存器、状态寄存器单独编排地址，用专门的控制信号进行输入输出操作。
3．CPU与外围设备进行通信有三种类型：（1）CPU向外围设备发出操作控制命令。
（2）外围设备向CPU提供状态信息。
（3）数据在CPU与外围设备之间的传递。
历年真题1．对外设统一编址是指给每个外设设置一个地址码。
（2002年）【分析】CPU与外设之间的信息传送是通过硬件接口来实现的，各种外设的硬件接口上又都包含有多个寄存器，如控制寄存器、数据寄存器、状态寄存器等。
统一编址是将外设接口上的各种寄存器等同于内存储器的存储单元，通过使用访问内存单元的指令来访问外设接口上的各个寄存器，这样就可以使用访存指令来访问外设，输入输出操作简单，程序设计比较简便。
由于外设接口上的寄存器种类和数量通常不止一个，所以一个外设至少对应一个以上的内存地址。
【答案】对外设统一编址是将外设接口上的寄存器等同内存单元，给每个外设设置至少一个地址码。
二、外围设备的定时1．外围设备的定时方式有异步传输方式和同步定时方式两种。
2．实现输入输出数据传输的方式主要有：程序控制方式、直接存储访问（DMA）方式、通道方式。
程序控制方式又可分为程序查询方式和中断方式两种。
历年真题1．对I/O数据传送的控制方式，可分为程序中断控制方式和独立编址传送控制方式两种。
（2001年）【分析】对1/O数据传送的控制方式，可分为程序直接控制方式、程序中断控制方式、DMA控制方式、通道控制方式等。
程序中断控制方式只是其中的一种方法，独立编址是指对1/O设备的控制寄存器、数据寄存器、状态寄存器等单独进行地址编排，使用专门的指令对其进行操作，可用在各种数据传送的控制方式中。
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
!(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么—由四部分组成。
图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
第一章1.微型计算机控制系统的硬件由哪几部分组成？各部分作用?(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能.(4)检测与执行机构:a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量.b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
4、操作指导、DDC和SCC系统工作原理如何？它们之间有何区别和联系？(1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。
计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到操作指导的作用(2)直接数字控制系统(DDC系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。
