医用超声换能器

超声波换能器的作用
嘿，朋友们！今天咱来聊聊超声波换能器，这玩意儿可神奇啦！
你想想看，它就像是一个小小的魔法盒子，能把电能变成超声波，然后让这些超声波去大显身手。

就好比你有一把神奇的魔法扫帚，能带你去各种奇妙的地方。

比如说在医学领域，超声波换能器那可是医生的得力助手呀！它可以帮助医生看清我们身体内部的情况，就像给医生安上了一双超级透视眼。

医生拿着它，就像拿着一个探秘的法宝，能把我们身体里的小秘密都给找出来。

是不是很厉害？难道你不觉得这很神奇吗？
在工业上呢，它也不含糊呀！它能检测各种设备有没有毛病，就像是一个超级侦探，任何小瑕疵都逃不过它的法眼。

你说，这多牛啊！这就好像一个经验丰富的老工匠，一眼就能看出哪里有问题，然后及时解决，避免出现大麻烦。

还有啊，在水下探测的时候，超声波换能器也是大显身手。

它能让我们知道水下有什么东西，多深的地方有啥情况。

这就好像给我们安上了水下的眼睛，让我们对神秘的水下世界不再一无所知。

而且哦，超声波换能器的应用可不止这些呢！它还能在很多其他领域发挥重要作用，就像一个全能选手，到处都能看到它的身影。

你说，这么个小小的东西，怎么就能有这么大的本事呢？这就像是一个小不点蕴含着巨大的能量，一旦爆发出来，那可不得了。

它就像我们生活中的一个小惊喜，总是在不经意间给我们带来很多便利和帮助。

总之呢，超声波换能器虽然不大，但是它的作用那可是杠杠的！它就像一个默默无闻的英雄，在背后为我们的生活和工作保驾护航。

我们真应该好好感谢它，不是吗？它让我们的生活变得更加美好，更加丰富多彩。

所以啊，可别小瞧了这个小家伙，它的能量可是超乎想象的哟！。

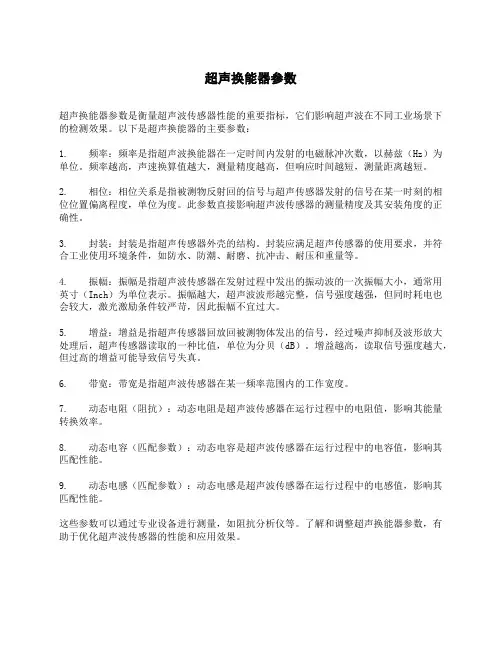

超声换能器参数超声换能器参数是衡量超声波传感器性能的重要指标，它们影响超声波在不同工业场景下的检测效果。

以下是超声换能器的主要参数：1. 频率：频率是指超声波换能器在一定时间内发射的电磁脉冲次数，以赫兹（Hz）为单位。

频率越高，声速换算值越大，测量精度越高，但响应时间越短，测量距离越短。

2. 相位：相位关系是指被测物反射回的信号与超声传感器发射的信号在某一时刻的相位位置偏离程度，单位为度。

此参数直接影响超声波传感器的测量精度及其安装角度的正确性。

3. 封装：封装是指超声传感器外壳的结构。

封装应满足超声传感器的使用要求，并符合工业使用环境条件，如防水、防潮、耐磨、抗冲击、耐压和重量等。

4. 振幅：振幅是指超声波传感器在发射过程中发出的振动波的一次振幅大小，通常用英寸（Inch）为单位表示。

振幅越大，超声波波形越完整，信号强度越强，但同时耗电也会较大，激光激励条件较严苛，因此振幅不宜过大。

5. 增益：增益是指超声传感器回放回被测物体发出的信号，经过噪声抑制及波形放大处理后，超声传感器读取的一种比值，单位为分贝（dB）。

增益越高，读取信号强度越大，但过高的增益可能导致信号失真。

6. 带宽：带宽是指超声波传感器在某一频率范围内的工作宽度。

7. 动态电阻（阻抗）：动态电阻是超声波传感器在运行过程中的电阻值，影响其能量转换效率。

8. 动态电容（匹配参数）：动态电容是超声波传感器在运行过程中的电容值，影响其匹配性能。

9. 动态电感（匹配参数）：动态电感是超声波传感器在运行过程中的电感值，影响其匹配性能。

这些参数可以通过专业设备进行测量，如阻抗分析仪等。

了解和调整超声换能器参数，有助于优化超声波传感器的性能和应用效果。

超声波换能器的参数及工作方式类型超声波换能器是一种能够将电能转换为超声波能量的装置。

它由压电材料组成，通过电场的作用使材料发生压缩和膨胀，从而产生超声波。

本文将从超声波换能器的参数和工作方式类型两个方面对其进行详细介绍。

一、超声波换能器的参数超声波换能器的参数对其性能和应用有着重要影响，主要包括频率、振幅、工作电压和灵敏度等。

1. 频率：超声波换能器的频率通常指的是压电材料的固有频率，即在不加电场的情况下，材料自身振动的频率。

超声波换能器的频率范围很广，从几十千赫兹到几百兆赫兹不等，可以根据具体应用需求选择适当的频率。

2. 振幅：超声波换能器的振幅是指材料在电场刺激下产生的最大机械振幅。

振幅的大小与换能器的尺寸、材料性质和工作电压等因素相关，通常通过调节工作电压来控制振幅的大小。

3. 工作电压：工作电压是指施加在超声波换能器上的电压，通过改变电压的大小和频率可以控制超声波的产生和输出。

工作电压的选择要考虑到换能器的耐受能力和应用需求。

4. 灵敏度：超声波换能器的灵敏度是指它对输入信号的敏感程度。

灵敏度越高，换能器对输入信号的响应越快速、准确。

灵敏度的大小与换能器的材料性质和结构设计等因素密切相关。

二、超声波换能器的工作方式类型根据超声波换能器的工作方式不同，可以将其分为压电式、磁电式和电动力式三种类型。

1. 压电式超声波换能器：压电式超声波换能器是应用最广泛的一种类型。

它利用压电效应将电能转化为机械能，通过电场的作用使压电材料发生压缩和膨胀，从而产生超声波。

压电式超声波换能器具有频率范围广、振幅大、能量转换效率高等优势，被广泛应用于医学成像、无损检测、清洗和声纳等领域。

2. 磁电式超声波换能器：磁电式超声波换能器利用磁电效应将电能转化为机械能。

它通过电磁场的作用使磁电材料发生形变，从而产生超声波。

磁电式超声波换能器具有振幅大、频率稳定等特点，适用于高功率和高频率的应用。

3. 电动力式超声波换能器：电动力式超声波换能器是一种利用电动力效应将电能转化为机械能的装置。

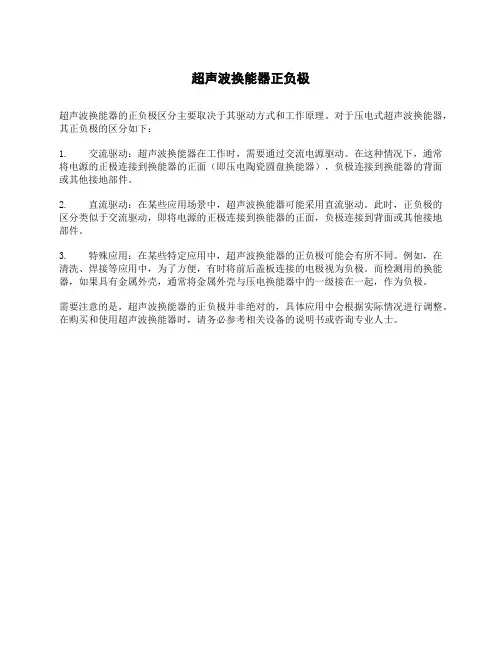

超声波换能器正负极
超声波换能器的正负极区分主要取决于其驱动方式和工作原理。

对于压电式超声波换能器，其正负极的区分如下：
1. 交流驱动：超声波换能器在工作时，需要通过交流电源驱动。

在这种情况下，通常将电源的正极连接到换能器的正面（即压电陶瓷圆盘换能器），负极连接到换能器的背面或其他接地部件。

2. 直流驱动：在某些应用场景中，超声波换能器可能采用直流驱动。

此时，正负极的区分类似于交流驱动，即将电源的正极连接到换能器的正面，负极连接到背面或其他接地部件。

3. 特殊应用：在某些特定应用中，超声波换能器的正负极可能会有所不同。

例如，在清洗、焊接等应用中，为了方便，有时将前后盖板连接的电极视为负极。

而检测用的换能器，如果具有金属外壳，通常将金属外壳与压电换能器中的一级接在一起，作为负极。

需要注意的是，超声波换能器的正负极并非绝对的，具体应用中会根据实际情况进行调整。

在购买和使用超声波换能器时，请务必参考相关设备的说明书或咨询专业人士。

超声波换能器常见故障
超声波换能器作为一种常见的传感器和测量设备，在使用过程中可能会出现一些常见的故障。

以下是一些可能的故障及其可能的原因和解决方法：
1. 衰减或失去信号：
可能原因，超声波换能器传感器头部受损或脏污、超声波波束被障碍物遮挡、超声波传感器连接线路故障。

解决方法，检查并清洁传感器头部，排除障碍物，检查线路连接是否松动或损坏。

2. 信号干扰：
可能原因，外部环境电磁干扰、电源干扰、信号线路干扰。

解决方法，将超声波传感器线路与电源线路隔离，增加屏蔽措施，使用抗干扰能力强的超声波传感器。

3. 温度漂移：
可能原因，超声波传感器长时间工作后温度过高导致性能下降。

解决方法，定期对超声波传感器进行散热，避免长时间高温工作。

4. 距离测量不准确：
可能原因，超声波传感器与目标物之间有杂音或多路径反射问题。

解决方法，增加超声波传感器的滤波功能，调整传感器的安装
位置，避免多路径反射。

5. 组件老化：
可能原因，超声波传感器内部元件老化。

解决方法，更换超声波传感器内部元件或整个传感器。

总的来说，超声波换能器的常见故障可能包括信号衰减、信号
干扰、温度漂移、测量不准确和组件老化等问题。

对于这些问题，及时的维护保养和定期的检测维修是非常重要的，以确保超声波换能器的正常工作和准确测量。

超声波换能器工作原理
超声波换能器是一种将电能转化为声能的器件。

其工作原理基于压电效应和逆压电效应。

压电效应指的是当某些晶体在受到外加电压的作用下，会发生形变或产生电荷，这种晶体被称为压电晶体。

例如，一些合成的晶体材料，如钛酸铅（PZT），在受到压力变化时，会在晶
格中产生电荷。

通过将电压施加在压电晶体上，可以引起晶体的形变。

逆压电效应是指压电晶体在受到外力（声波）作用下会发生电荷的变化。

当声波传播到压电晶体上时，晶体会产生变形，从而在晶格中产生电荷。

这个电荷可以被采集和测量。

基于以上原理，超声波换能器通过将电压施加在压电晶体上，引起晶体的形变。

当外界传来声波时，压电晶体会产生电荷的变化。

这个电荷变化可以被测量，从而得到声波的信息。

超声波换能器在超声波成像、声纳、声测、牙科器械等领域广泛应用。

其优势包括频率范围宽、输出功率高、响应速度快等。

超声波换能器工作原理超声波换能器是一种将电能转换为超声波能的装置，它在医疗、清洗、焊接等领域都有着广泛的应用。

其工作原理主要涉及到压电效应和超声波传播两个方面。

首先，压电效应是超声波换能器能够将电能转换为超声波能的基础。

压电效应是指某些晶体在受到外力作用时会发生电荷分布不均，从而产生电压的现象。

这种晶体被称为压电晶体，它们在外加电压的作用下会产生形变，并且在形变的同时会发出超声波。

这种现象被称为压电效应，利用这种效应可以将电能转换为超声波能。

其次，超声波传播是超声波换能器工作的另一个重要原理。

一旦压电晶体产生超声波，这些超声波会通过传导介质（如水、空气等）传播出去。

超声波是一种机械波，它的传播是通过介质分子之间的振动传递能量。

当超声波传播到需要作用的对象上时，它会产生一系列的物理效应，比如在清洗领域可以产生高效的清洗效果，在医疗领域可以产生热效应用于治疗等。

总的来说，超声波换能器的工作原理是通过压电效应将电能转换为超声波能，然后通过超声波传播将超声波能传递到需要作用的对象上。

这种原理使得超声波换能器在多个领域都有着广泛的应用，其工作原理的深入理解也为超声波技术的发展提供了重要的理论基础。

在实际应用中，超声波换能器的工作原理还涉及到频率、功率、声压等参数的控制，以及超声波在传播过程中的衰减、反射、折射等现象。

对于超声波换能器的设计、优化和应用都需要对其工作原理有着深入的理解和研究。

总之，超声波换能器是一种将电能转换为超声波能的装置，其工作原理涉及到压电效应和超声波传播两个方面。

通过对其工作原理的深入理解，可以更好地应用超声波技术，并且为其在医疗、清洗、焊接等领域的进一步发展提供理论支持。

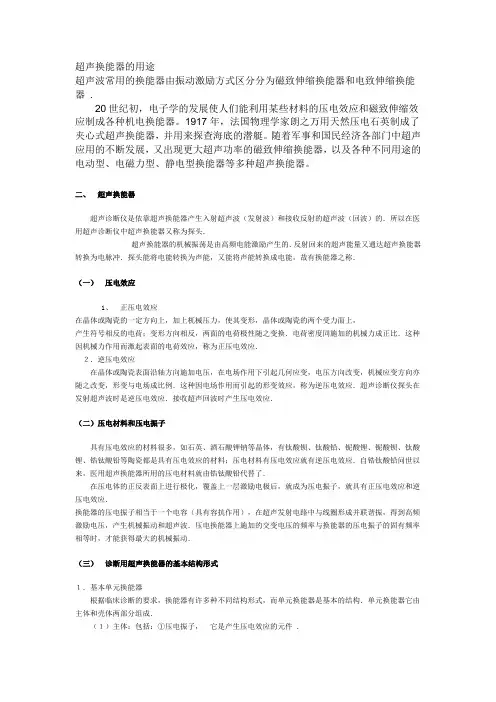

超声换能器的用途超声波常用的换能器由振动激励方式区分分为磁致伸缩换能器和电致伸缩换能器 .20世纪初，电子学的发展使人们能利用某些材料的压电效应和磁致伸缩效应制成各种机电换能器。

1917年，法国物理学家朗之万用天然压电石英制成了夹心式超声换能器，并用来探查海底的潜艇。

随着军事和国民经济各部门中超声应用的不断发展，又出现更大超声功率的磁致伸缩换能器，以及各种不同用途的电动型、电磁力型、静电型换能器等多种超声换能器。

二、超声换能器超声诊断仪是依靠超声换能器产生入射超声波（发射波）和接收反射的超声波（回波）的．所以在医用超声诊断仪中超声换能器又称为探头．超声换能器的机械振荡是由高频电能激励产生的．反射回来的超声能量又通达超声换能器转换为电脉冲．探头能将电能转换为声能，又能将声能转换成电能，故有换能器之称．（一）压电效应1、正压电效应在晶体或陶瓷的一定方向上，加上杌械压力，使其变形，晶体或陶瓷的两个受力面上，产生符号相反的电荷；变形方向相反，两面的电荷极性随之变换．电荷密度同施加的机械力成正比．这种因机械力作用而激起表面的电荷效应，称为正压电效应．２．逆压电效应在晶体或陶瓷表面沿轴方向施加电压，在电场作用下引起几何应变，电压方向改变，机械应变方向亦随之改变，形变与电场成比例．这种因电场作用而引起的形变效应，称为逆压电效应．超声诊断仪探头在发射超声波时是逆压电效应．接收超声回波时产生压电效应．（二）压电材料和压电振子具有压电效应的材料很多，如石英、酒石酸钾钠等晶体，有钛酸钡、钛酸铅、铌酸锂、铌酸钡、钛酸锂、锆钛酸铅等陶瓷都是具有压电效应的材料；压电材料有压电效应就有逆压电效应．自锆钛酸铅问世以来，医用超声换能器所用的压电材料就由锆钛酸铅代替了．在压电体的正反表面上进行极化，覆盖上一层激励电极后，就成为压电振子，就具有正压电效应和逆压电效应．换能器的压电振子相当于一个电容（具有容抗作用），在超声发射电路中与线圈形成并联谐振，得到高频激励电压，产生机械振动和超声波．压电换能器上施加的交变电压的频率与换能器的压电振子的固有频率相等时，才能获得最大的机械振动．（三）诊断用超声换能器的基本结构形式１．基本单元换能器根据临床诊断的要求，换能器有许多种不同结构形式，而单元换能器是基本的结构．单元换能器它由主体和壳体两部分组成．（１）主体：包括：①压电振子，它是产生压电效应的元件．②吸收块吸收背向辐射的（反射回来的）声能，称为背材．③保护层保护振子，减轻磨损，称为面材．（２）壳体：包括：①外壳为换能器的结构件．②接插件与超声诊断仪连接的插头③电缆线超声激励电源及信号的连接吸收块又称为吸声块．制作吸收块的材料是有要求的，首先要求吸收块的声阻抗最好与压电材料的声阻抗接近，这样可以使来自压电振子背向辐射的超声波,能全部透进吸收块中；并且要求吸收块对超声能应具有大的衰减能力，使己进入吸收块的超声波不再反射到振子中去．保护层是介于振子与人体组织之间的一层物质，要求保护层既要起到防止磨损，保护振子的功能，又要在传递超声波中尽量没有衰减，具有良好的透射功能；因此，要求保护层的胜阻抗接近人体组织的声阻抗，并且具有既有耐磨性，又有良好的透射性的最佳厚度．２．基本多元换能器多元换能器是由多个单元振子组成．有的将振子沿直线排列为一行，组成线阵探头；有的将振子沿弧形排列，构成凸阵探头；有的将振子成矩阵排列，构成矩阵探头等多种多元超声换能器．。

超声换能器的工作原理
超声换能器是一种将电能转换为机械能的装置，它的工作原理是利用压电效应将电能转换为机械能，从而实现声波的发射和接收。

超声换能器由压电陶瓷材料和金属电极组成，当外加电场作用于压电陶瓷材料时，会使其发生形变，从而产生声波。

反之，当声波作用于压电陶瓷材料时，会使其发生形变，从而产生电信号。

在超声波的发射过程中，电源会向超声换能器提供一定的电压，使其产生高频振动，从而产生超声波。

超声波的频率通常在1MHz到100MHz之间，具有高频、高能量、高方向性等特点，可以穿透物体并在其内部产生反射，从而实现对物体的检测和成像。

在超声波的接收过程中，超声波会穿过物体并在其内部产生反射，反射波会被超声换能器接收并转换为电信号，电信号经过放大和处理后，可以得到物体内部的信息，如结构、缺陷、密度等。

超声换能器广泛应用于医学、工业、军事等领域，如超声诊断、无损检测、材料分析等。

在医学领域，超声波可以用于检测人体内部的器官、组织和血管等，具有无创、无辐射、安全可靠等优点。

在工业领域，超声波可以用于检测材料的缺陷、厚度、硬度等，具有高效、精准、经济等优点。

超声换能器的工作原理是利用压电效应将电能转换为机械能，从而实现声波的发射和接收。

它具有高频、高能量、高方向性等特点，
广泛应用于医学、工业、军事等领域，为人们的生产和生活带来了巨大的便利和效益。

超声波换能器参数超声波换能器的参数主要包括以下几个方面：工作频率：这是指超声波换能器的共振频率，通常以千赫兹表示。

工作频率决定了超声波在介质中传播的速度和穿透深度。

一般来说，频率越高，声速换算值越大，测量精度越高，但响应时间越短，测量距离也越短。

工作温度：换能器的工作温度对其性能有很大影响。

在适当的工作温度范围内，声速会随着温度的升高而加快，从而影响声强和压力的变化。

使用电压：这是指加在换能器上的直流电压，对其工作稳定性和输出功率有一定影响。

输出功率：表示单位时间内（或一定距离内）换能器所输出的机械能量。

它与换能器的效率和应用效果密切相关。

灵敏度：指超声换能器输出信号与输入信号的比值，反映了其转换效率。

灵敏度越高，表示换能器对输入信号的响应越好，输出信号越强。

带宽：带宽是指超声波的频率范围。

它决定了超声换能器的分辨率和灵敏度，即换能器能够分辨和检测到的最小信号变化。

带宽越宽，表示换能器能够处理的信号范围越广，分辨率和灵敏度也越高。

相位：被测物的反射回的信号相对于超声传感器发射的信号的相位位置的偏离程度，此参数直接决定了超声波传感器的测量精度以及它的安装角度的正确性。

封装：超声传感器外壳的结构，它对换能器的稳定性和耐用性有很大影响。

振幅：超声波传感器在发射中发出的振动波的一次振幅的大小，振幅越大，超声波波形也就越完整，反映出的信号也就越强，但同时耗电也会比较大，受雷射激励条件也会比较严苛，所以振幅也不宜太大。

以上参数共同决定了超声波换能器的性能和应用效果。

在选择和使用超声波换能器时，需要根据具体的应用需求和场景来综合考虑这些参数。

超声多普勒探头内的换能器
超声多普勒探头是一种医疗设备，用于检测人体内部的血流情况。

探头内的换能器是探头的核心部件之一，它负责发射超声波并
接收回波信号。

换能器通常由压电陶瓷材料制成，当施加电压时，
压电陶瓷会产生机械振动，从而发射超声波。

同时，当超声波遇到
血流等物体反射回来时，压电陶瓷会将机械振动转换成电信号，这
些信号经过放大和处理后，就可以呈现出血流的速度和方向。

换能器在超声多普勒探头内的位置通常是靠近探头尖端的部分，因为这样可以更准确地发送和接收超声波信号。

换能器的设计和制
造对于探头的性能和成像质量起着至关重要的作用。

换能器的频率
也会影响到探头的深度和分辨率，高频率的换能器可以提供更高的
分辨率但深度较浅，而低频率的换能器则可以提供更深的组织成像
深度但分辨率较低。

此外，换能器的保养和使用也是非常重要的，因为它直接影响
到超声多普勒探头的成像效果和使用寿命。

定期清洁和保养换能器
可以延长其使用寿命并确保成像质量。

同时，在使用过程中需要避
免碰撞和振动，以免损坏换能器。

总之，换能器作为超声多普勒探
头的核心部件，对于医疗诊断起着至关重要的作用，因此需要特别重视其设计、制造、保养和使用。
