垂直腔面发射激光器

vcsel可寻址原理VCSEL（Vertical-Cavity Surface-Emitting Laser）是一种垂直腔面发射激光器，其可寻址原理使其在通信、生物医学、传感器等领域具有广泛的应用前景。

VCSEL可寻址原理是指在VCSEL芯片的表面上，通过电流或电压的控制，可以选择性地激发芯片中的某个特定区域发射激光。

这种可寻址的特性使得VCSEL具备了很高的灵活性和可控性，能够满足不同应用场景对光源的要求。

VCSEL的可寻址原理基于其特殊的结构。

VCSEL由多个半导体层组成，包括多个量子阱层和分布布拉格反射镜层。

其中，量子阱层是激发产生激光的关键部分，而分布布拉格反射镜层则起到反射和增强光线的作用。

在VCSEL芯片的表面，通过控制电流或电压，可以使特定区域的量子阱层激发产生激光，而其他区域则不发射激光。

通过VCSEL的可寻址原理，可以实现多通道的光通信。

在光通信领域，VCSEL可以用于构建高速、高密度的光通信网络。

通过控制不同VCSEL芯片的激发，可以选择性地激发特定的通道，实现光信号的传输和调度。

这种可寻址的特性使得光通信网络能够满足不同应用对带宽和传输速率的需求，提高光通信系统的性能。

除了光通信，VCSEL的可寻址原理还在其他领域得到了广泛的应用。

在生物医学领域，VCSEL可用于光动力治疗和光学成像。

通过控制不同区域的VCSEL发射激光，可以精确地照射患病组织，实现精准的治疗。

而在光学成像中，VCSEL的可寻址特性可以用于构建高分辨率的光学成像系统，提高成像的精度和清晰度。

VCSEL的可寻址原理还可以用于传感器领域。

通过控制不同区域的VCSEL发射激光，可以实现多通道的光传感器。

这种多通道的结构可以提高传感器的灵敏度和选择性，适用于各种环境下的传感需求。

例如，在环境监测中，通过VCSEL的可寻址特性，可以选择性地监测不同区域的环境参数，实现对特定环境的精确监测。

VCSEL的可寻址原理使其具备了很高的灵活性和可控性，在通信、生物医学、传感器等领域具有广泛的应用前景。

VCSEL，即垂直腔面发射激光器（Vertical-Cavity Surface-Emitting Laser），是一种新型的半导体激光器。

与传统的边射激光器相比，VCSEL具有工作电流低、发射功率高、波长稳定性好等优点。

因此，在光通信、光存储、激光雷达等领域得到了广泛应用。

本文将对VCSEL的相关研究进展进行综述。

一、VCSEL的基本结构VCSEL的基本结构如图1所示，它由一个反射镜和一个半透明的输出镜组成，两者之间夹着一个活性层。

当电流通过活性层时，会产生光子并被反射镜和输出镜反复反射，最终沿着垂直于半导体表面的方向发射出去。

由于VCSEL的发射光是垂直于表面的，因此它可以方便地集成在芯片上，而不需要像传统边射激光器那样复杂的耦合结构。

二、VCSEL的制备技术目前，VCSEL的制备技术主要包括金属有机化学气相沉积（MOCVD）、分子束外延（MBE）和激光转移等。

MOCVD是目前最为常用的制备技术，它可以在大面积衬底上均匀生长VCSEL结构，并且可以控制材料的组成和掺杂浓度。

MBE则是一种高精度的制备技术，可以实现更加复杂的结构设计和更高的材料质量。

激光转移则是一种新兴的VCSEL制备技术，它可以将已经生长好的VCSEL结构转移到另一个晶片上，从而实现高效率、低成本的制备。

三、VCSEL的性能优化为了进一步提高VCSEL的性能，研究人员提出了很多性能优化的方法。

其中，最为有效的方法是采用光子晶体结构。

光子晶体结构可以通过调整材料的周期性排布来抑制特定波长的光在器件中传播，从而增强VCSEL的单模性能和波长选择性。

此外，还有其他一些方法，如采用高反射镜、优化输出镜结构和调节活性层厚度等方法，也可以有效地提高VCSEL的性能。

四、VCSEL的应用VCSEL由于其发射功率高、波长稳定性好等优点，在光通信、光存储、激光雷达等领域都得到了广泛应用。

在光通信领域，VCSEL 可以用于短距离高速数据传输；在光存储领域，VCSEL可以用于读写头和激光打印机等设备；在激光雷达领域，VCSEL可以用于测距和三维成像等应用。

vcsel芯片VCSEL芯片（Vertical-Cavity Surface-Emitting Laser）又称垂直腔面射出激光器芯片，是一种具有独特结构和性能的半导体激光器。

与传统的边射激光器相比，VCSEL芯片具有许多优势，例如低功耗、高效能、远场模式、高速调制等，因此在许多应用领域得到广泛应用。

VCSEL芯片的基本结构是由多个半导体材料构成的层状结构。

在VCSEL芯片的正面和背面各有一对高反射膜，形成垂直腔结构。

激光光子在垂直方向上被反射回芯片内，而在水平方向上透过高反射膜射出。

这种结构使得VCSEL的发光相对较为均匀，且光束质量较高。

一、VCSEL芯片的特点1. 高效能：VCSEL芯片的光电转换效率高，发光效率可以超过50%，相较于传统的边射激光器更为高效。

2. 低功耗：VCSEL芯片的工作电流较低，传输功率较小，可以在过程中降低能源消耗。

3. 高速调制：VCSEL芯片具有快速的调制速度和高速的响应时间，适合用于高速通信和数据传输。

4. 调制带宽宽广：VCSEL芯片能够在多个纳秒的时间范围内实现高速调制，适用于各种光纤通信和数据传输。

5. 易于集成：VCSEL芯片可以与其他传感器、光学元件等集成在一起，形成多功能的光电子器件。

6. 高温稳定性：相较于传统边射激光器，VCSEL芯片具有更好的热稳定性，可以在更宽的温度范围内工作。

二、VCSEL芯片的应用领域1. 光纤通信：VCSEL芯片在光纤通信领域得到广泛应用，特别是在光纤通信模块中用作光源。

其高效能、低功耗和高速调制的特点使其成为光纤通信模块的首选光源。

2. 数据中心：VCSEL芯片在数据中心的高速网络和光纤通信系统中用作数据传输的光源，可以实现大容量、高速率的数据传输。

3. 手机前置摄像头：VCSEL芯片被广泛应用于手机前置摄像头的ToF（Time of Flight）深度感应模块中，用于实现人脸识别、AR（增强现实）和其他3D传感功能。

垂直腔面发射激光器（VCSEL）的研究进展与应用1.VCSEL的发展历史和优势半导体激光器是信息化社会最具有代表性的关键光电子器件之一，已经在许多领域得到广泛的应用，研究人员在边发射激光器( Edge Emitting Laser，EEL) 的研制过程中遇到了阵列制备工艺复杂、器件测试困难以及输出模式和波长难以控制等问题。

因此，在1977年日本东京工业大学教授Klga提出了一种VCSEL的概念，并在1979年采用GaInAsP材料体系在77K温度下首次实现脉冲输出。

VCSEL是一种在与半导体外延片垂直方向上形成光学谐振腔、发出的激光束与衬底表面垂直的半导体激光器结构。

在这样的面发射半导体激光器结构中，光的输出端和器件底端都需要反射镜，而反射镜的高反射率对降低阈值电流密度起着非常巨大的作用。

因此，人们针对高反射率的反射镜进行了各种研究，例如介质膜分布式布拉格反射镜( Distributed Bragg Reflectiors，DBR)、半导体DBR、复合反射镜以及金属膜反射镜等。

GaAs材料体系的VCSEL从1983年开始研究到1986年实现低阈值的微腔操作，这期间采用两种不同类型的膜以四分之一波长的厚度交替生长而成的DBR能实现光强反射，反射率达到了99%以上。

到了1988年VCSELs器件采用多层SiO2/TiO2介质膜DBR首次实现了850nm的室温连续激射；然而，虽然数对介质膜DBR即可实现高反射率，但是这种结构不导电且散热性差，为了改进这一状况，1986年年首次实现了AlGaAs/GaAs DBR 的VCSEL器件，由于p型AlAs/Al0.1Ga0.9AS DBR具有较高的势垒电阻，因此该器件只在n 侧使用半导体DBR，而另一侧反射镜采用Au/SiO2镜面组成。

为了改进半导体DBR的势垒电阻问题，许多研究机构进行了报道，其中代表性的器件是采用高浓度Zn 掺杂的AlAs层制备p型DBR；此外，为了避免DBR的高势垒电阻问题，VCSEL器件采用光泵浦方式工作，或者减少一侧DBR的层数和一个外部输出耦合镜相结合，实现连续输出。

少模垂直腔面发射激光器及优化台面排布的面发射激光阵列的研究垂直腔面发射激光器(Vertical-Cavity Surface-Emitting Laser,VCSEL)具有许多出众的光学和电学特性,如单纵模出射,阈值电流低,发散角小,圆形光斑,稳定性高以及调制速率高等,这使得VCSEL成为3D成像,光通讯网络等应用的核心部件。

本论文主要针对850nm波段少数横模独立控制垂直腔面发射激光器以及台面排布方式经优化的980nm、808nm垂直腔面发射半导体激光阵列的器件结构设计、优化算法设计、工艺制作,性能分析及等方面进行了研究。

本论文主要研究内容和成果如下:1、对于光纤通信领域中的模式复用技术,我们充分利用VCSEL的横向尺度比较大这一特点,提出一种新型的,更加经济的少模VCSEL光源,以实现少数横模以及偏振独立控制输出,有望简化甚至免除模式复用系统中复杂的复用光路或复用器,同时可以省去VCSEL阵列光源的使用。

我们采取了直接刻蚀沟道对台面进行分割的方法,实现了横模独立控制这一功能,其原理是:大氧化孔径的VCSEL可以同时支持多个模式出射。

因此,可以对VCSEL台面进行分割,形成若干个作为光波导的次台面,并在每个次台面上生长电极,每个电极独立加电时,电流将只通过对应的次台面进入到有源区。

因此,在单个次台面下的对应的区域,将有一个载流子集中分布区(激射区),激光只从该区域出射。

同时,沟道中是折射率远小于GaAs的空气,因此可以对单个次台面出射的光有光场限制的作用。

2、使用COMSOL Multiphysics科学计算软件,模拟了经沟道分割的VCSEL的电流传输及分布情况。

研究了不同尺寸的氧化孔径以及不同宽度和深度的沟道对有源区电流分布的影响。

模拟结果与设想一样,台面分割造成的极不均匀的电流密度分布,而氧化孔径尺寸比起沟道尺寸对电流密度分布的不均匀度的影响更明显。

同时,对单个次台面进行模式分析,结果表明激射区的大小决定了所能激发的激光模式数量,激射区的形状决定了出射模式的形状,而激射区的方向决定了出射模式的偏振方向。

浅谈垂直腔面发射激光器的设计原则
相比边发射激光器而言，垂直腔面发射激光器（V ertical-cavity surface-emitting laser，简称VCSEL）拥有更低的阈值电流和更高的光束质量。

同时，由于VCSEL光子输运是沿外延生长方向，因此VCSEL拥有更高的模式选择性，且易于实现二维阵列集成。

VCSEL的上述优点使其为未来的光通信以及大规模集成电路的光互联提供了无限可能。

然而VCSEL的工作模式对器件设计提出了更高要求。

首先，需要精确控制VCSEL腔长，从而使增益区置于腔内驻波波腹处，实现更高的受激辐射效率，这对VCSEL腔的设计和工艺则提出了更为苛刻的要求；第二，为了减小光的自吸收效应，需要将激光器中高吸收材料及光学限制层置于腔内驻波的波节处（图1）；第三，VCSEL器件的激射波长、有源区和DBR的厚度需要精确控制，从而实现激射波长、增益波长区域与DBR反射谱的三者之间的完美重叠（图2）；第四，DBR中相位层的设计也将直接影响DBR的反射率、阈值电流和激光功率。

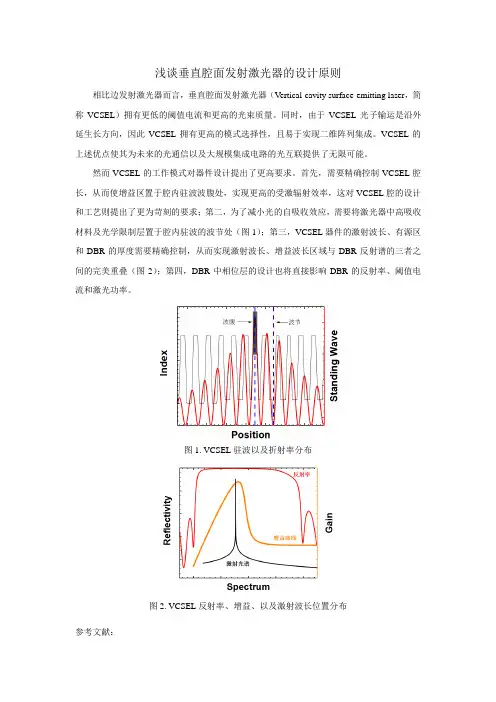

图1. VCSEL驻波以及折射率分布
图2. VCSEL反射率、增益、以及激射波长位置分布
参考文献：
[1]. 伊贺健一，面发射激光器基础与应用,科学出版社，2002.。

vcsel的封装工艺VCSEL是垂直腔面发射激光器（Vertical-Cavity Surface-Emitting Laser）的简称，是一种新型的激光器封装工艺。

VCSEL的封装工艺在光通信、光传感、3D感测等领域得到广泛应用。

本文将从VCSEL的封装工艺的定义、封装过程、封装工艺的发展等方面进行探讨。

一、VCSEL封装工艺的定义VCSEL的封装工艺是将VCSEL芯片封装到封装基座中，以保护芯片并便于连接和使用。

封装工艺的好坏直接影响到VCSEL的性能和可靠性。

目前常见的VCSEL封装工艺有TO封装、CAN封装、C-Mount封装等。

二、VCSEL封装过程VCSEL封装的一般过程包括芯片选取、背面处理、金属化、球栅键合、焊接、环氧封装等步骤。

首先，从生产中选取优质的VCSEL芯片，然后对芯片进行背面处理，以提高散热效果。

接下来，在芯片的金属化过程中，通过蒸镀金属来形成电极，以便与外部电路连接。

然后，通过球栅键合技术将芯片与基座连接起来。

最后，利用焊接技术将电极与外部引线连接，并使用环氧树脂进行封装，以保护芯片。

三、VCSEL封装工艺的发展随着VCSEL技术的不断发展，其封装工艺也在不断改进和创新。

早期的VCSEL封装工艺主要采用TO封装，这种封装方式简单易行，但散热效果较差。

随着技术的进步，CAN封装和C-Mount封装逐渐兴起。

CAN封装在VCSEL芯片的背面加入散热底座，提高了散热效果，适用于高功率VCSEL的封装。

C-Mount封装则采用薄膜底座和焊接技术，具有更好的热导性能和可靠性，适用于高速通信领域。

四、VCSEL封装工艺的优势VCSEL封装工艺具有以下优势：首先，VCSEL芯片尺寸小，可以进行高密度封装，提高集成度。

其次，VCSEL封装工艺成本低，生产效率高。

此外，VCSEL封装工艺还具有良好的热导性能和可靠性，能够适应高功率、高速等特殊工作环境。

总结：本文对VCSEL的封装工艺进行了介绍，从定义、封装过程、发展趋势等方面进行了探讨。

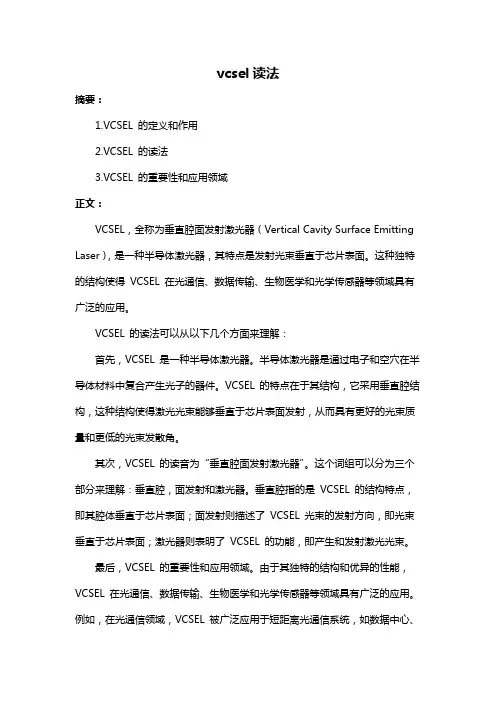

vcsel读法
摘要：
1.VCSEL 的定义和作用
2.VCSEL 的读法
3.VCSEL 的重要性和应用领域
正文：
VCSEL，全称为垂直腔面发射激光器（Vertical Cavity Surface Emitting Laser），是一种半导体激光器，其特点是发射光束垂直于芯片表面。

这种独特的结构使得VCSEL 在光通信、数据传输、生物医学和光学传感器等领域具有广泛的应用。

VCSEL 的读法可以从以下几个方面来理解：
首先，VCSEL 是一种半导体激光器。

半导体激光器是通过电子和空穴在半导体材料中复合产生光子的器件。

VCSEL 的特点在于其结构，它采用垂直腔结构，这种结构使得激光光束能够垂直于芯片表面发射，从而具有更好的光束质量和更低的光束发散角。

其次，VCSEL 的读音为“垂直腔面发射激光器”。

这个词组可以分为三个部分来理解：垂直腔，面发射和激光器。

垂直腔指的是VCSEL 的结构特点，即其腔体垂直于芯片表面；面发射则描述了VCSEL 光束的发射方向，即光束垂直于芯片表面；激光器则表明了VCSEL 的功能，即产生和发射激光光束。

最后，VCSEL 的重要性和应用领域。

由于其独特的结构和优异的性能，VCSEL 在光通信、数据传输、生物医学和光学传感器等领域具有广泛的应用。

例如，在光通信领域，VCSEL 被广泛应用于短距离光通信系统，如数据中心、
光纤到户等；在生物医学领域，VCSEL 可用于生物组织光学成像和光疗等。

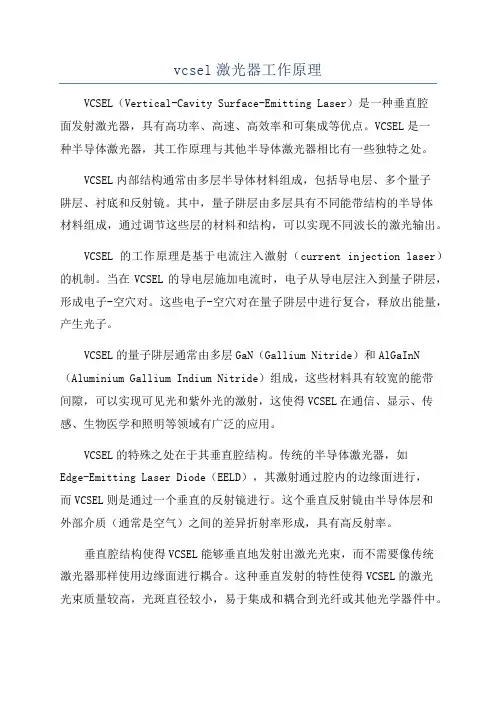

什么是VCSELVCSEL的结构与原理介绍VCSEL即垂直腔面发射激光器（Vertical-Cavity Surface-Emitting Laser），是一种半导体激光器的种类。

与传统的激光二极管（LD）相比，VCSEL有许多优点，包括较高的功率效率、较小的发热量、较低的工作电流和较简单的制造工艺等。

VCSEL的独特结构和工作原理赋予了它广泛的应用前景，特别是在光通信领域。

VCSEL的结构主要由五个组成部分构成：上反射镜（top mirror）、激活区（active region）、下反射镜（bottom mirror）、透明载流子注入区（transparent carrier injection region）和透明载流子反射层（transparent carrier reflector）。

在这些部分中，最为重要的是激活区和反射镜。

激活区是VCSEL的工作部分，它由多个半导体量子阱（quantum well）构成。

激活区的厚度通常控制在几个纳米到十几个纳米之间。

当电流通过激活区时，电子和空穴会发生复合释放出光子，产生激光。

激活区的电流密度和注入载流子的浓度决定了VCSEL的输出功率和效率。

两个反射镜使得VCSEL能够实现垂直发射，这是与传统激光二极管的重要区别。

上反射镜和下反射镜由多个和λ/4厚度交替的介质层组成，其中λ是激光的波长。

通过选择合适的介质和层次结构，可以实现高反射率，将大部分光束反射回激活区，产生干涉增强效应，从而增强激光放大。

VCSEL的工作原理基于费曼轻子波束的合成相干超远场发射原理。

当电流通过激活区时，激光由激光腔垂直发射并形成两束相干光束。

由于VCSEL的量子阱和介质层具有光增益，激光会在腔内进行多次反射和放大，从而形成模态。

这些模态在垂直方向上是相干的，在水平方向上呈现高斑度。

由于VCSEL的垂直发射结构，VCSEL能够实现单模发射，产生高斑度、方向性好的激光束，射程远，耦合效率高。
