前言在这次设计的选题上我是根据自己现在所实习的岗位来确定的,题目是《 110KV 降压变电站的部分设计》,而且我认为这次选题也是很好的结合了我在学校所学的工厂供电这门课程,让实践和理论知识相结合。
学习了工厂供电 ,为了更好的掌握这门功课,切实保证工厂生产的正常工作需要,我们进行了这次设计 .要完成这次设计就必须了解工厂供电的基本知识.包括供电系统的一般原则 ,内容和程序 .须要进行负荷计算 ,无功补偿以及继电保护。
首先介绍工厂供电设计的基本知识 ,包括供电设计的内容和程序 ,供电设计依据的主要技术基础 ,供电设计常用的电气图形符号和文字符号.接着依次讲述负荷计算和无功补偿,变配电所主接线方案的设计 ,短路计算及一次设备选择 ,继电保护及二次回路的选择 , 变配电所的布置与结构设计 ,供配电线路的设计计算 ,防雷保护和接地装置的设计。
本次设计最重要的设计原则和方法 ,我们认为 ,就是在设计中一定要遵循国家的最新标准和设计规范. 因此设计中着力介绍与工厂供电设计有关的最新标准和设计规范的规定和要求.限于我们的水平 ,加之时间非常的紧促 ,因此设计书中可能有错漏和不妥之处,是很难避免的 ,请老师批评指正。
毕业设计(论文)任务书题目110kV 降压变电站电气一次部分设计一、毕业设计(论文)内容本所位于某市区。
向市区工业、生活等用户供电,属新建变电所电压等级:110kV :近期2回,远景发展2回;10kV:近期12回,远景发展2回。
电力系统接线简图、负荷资料及所址条件见附件。
二、毕业设计(论文)应达到的主要指标1、变电所总体分析;2、负荷分析计算与主变压器选择;3、电气主接线设计;4、短路电流计算及电气设备选择;5、配电装置及电气总平面布置设计。
、设计(论文)成品要求1.毕业设计说明书(论文)1 份;2.图纸:1 套(电气主接线)。
附件:. 题目:110kV 降压变电站电气一次部分设计. 原始资料(一)建设性质及规模本所位于市区。

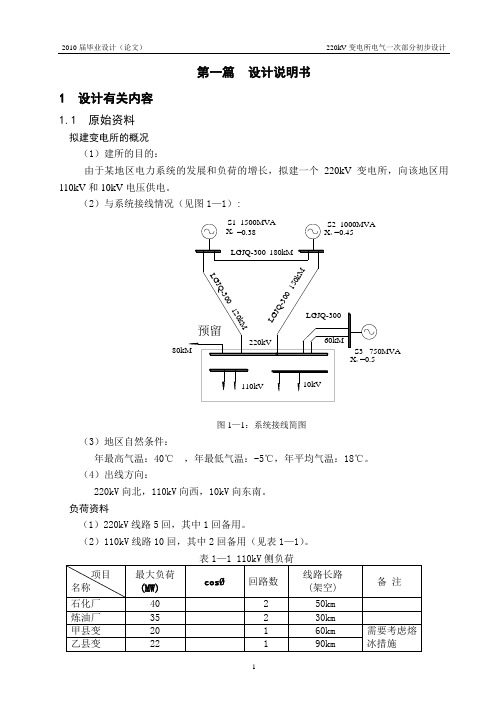

第一篇设计说明书1 设计有关内容1.1 原始资料拟建变电所的概况(1)建所的目的:由于某地区电力系统的发展和负荷的增长,拟建一个220kV变电所,向该地区用110kV和10kV电压供电。
(2)与系统接线情况(见图1—1):图1—1:系统接线简图(3)地区自然条件:年最高气温:40℃,年最低气温:-5℃,年平均气温:18℃。
(4)出线方向:220kV向北,110kV向西,10kV向东南。
负荷资料(1)220kV线路5回,其中1回备用。
(2)110kV线路10回,其中2回备用(见表1—1)。
续表1-1注:上述各负荷间的同时系数为0.85。
(3)10KV线路14回,其中2回备用(见表1—2)。
注:上述各负荷间的同时系数为0.8;且110kV负荷与10kV负荷同时系数为0.85。
(4)所用负荷资料(见表1—3)。
2 变电所电气主接线初步设计变电所电气主接线是根据电能输送和分配的要求表示主要电气设备相互之间的连接关系,以及本变电所与电力系统的电气连接关系。
因此,电气主接线是构成电力系统的重要环节,是电力系统设计和发电厂、变电站设计的主要部分。
主接线的确定对电力系统整体及发电厂、变电站本身运行的可靠性、灵活性和经济性密切相关,并且对电气设备选择、配电装置布置、继电保护和控制方式的拟定有较大影响。
因此,必须正确处理好各方面的影响,全面分析有关影响因素,通过技术经济比较,合理确定主接线方案。
本章主要从电气主接线的方式及特点等方面分析,确定220kV、110kV、及10kV母线采用的主接线方式,确保该变电所满足可靠性、灵活性和经济性三大要求。
2.1 变电所电气主接线设计的基本要求在选择发电厂或变电所的电气主接线时,应注意其在系统中的地位、回路数、设备特点及负荷性质等条件,并考虑下列基本要求:供电的可靠性当个别设备发生事故或需要停电检修时不宜影响对系统供电;断路器、母线等故障,母线检修时尽量减少停运回路数和停运时间,并保证对一级负荷或大部分二级负荷的供电。
110KV变电所电气一次部分初步设计原始资料1、待设变电所为郊区中间变电所,在供电给周围负荷的同时,也输送部分系统的交换功率。
2、系统电源情况:待设变电所连着220KV变电所一个,110KV水电厂一个220KV系统变电所:在该变电所高压母线上的短路容量为500MV A,距离待设变电所10KM100KV水电厂的接线如图所示:2×30MW 2×45MV ACOSφ=0.8X G*″=0.23、所的地理位置公路4、电力负荷水平(1)待设计的变电所连接的电源之间有一定的功率交换预计有15KW,功率因数为0.8。
(2)待设变电所10KV侧负荷如下表所示,预计10年内每年5%增长率。
负荷同时系数Kop=0.8,Koq=0.7,年最大负荷利用小时数Tmax=4500h,预留四回备用。
(3)待设变电所10KV负荷表5、气象及地质条件(1)年最高温度40℃;年最高日平均温度30℃;年最低温度0℃;最热地面下0.8M 处土壤平均温度30.4℃。
(2)年平均雷电日50日/年,土壤电阻率500Ω/M,地震烈度3级以下,海拔高度50M。
(3)待设变电所无污染影响,所址外0.5KM处有一条主干公路,地理位置如地理环境图所示。
毕业设计(论文)任务书1、设计(论文)题目:110KV变电所电气一次部分初步设计2、设计(论文)内容(1)选择变电所主要变压器台数、容量及型式;(2)设计变电所电气主接线,并论证其为最佳主接线方案;(3)设计变电所自用电接线;(4)计算短路电流及选择主要电气设备;(5)若110KV线路功率因数要求为0.9,试确定无功补偿量;(6)变电所防雷保护及接地网的设计;(7)设计变电所电气总平面布置。
3、设计(论文)的目的要求:(1)通过本次设计,掌握变电所电气一次部分初步设计的方法及步骤,具备一定的工程实践知识及解决实际问题的能力。
(2)通过本次设计,提高绘制电气主接线等各类电气图纸的能力。
某220KV区域性变电所一次系统初步设计
本设计变电所以110KV向地区负荷供电,除220KV电压与系统联络之外,110KV电压的部分出线也与系统有联系.
一、变电所的规模
近期设主变为2×120MVA,电压比为220/121/,容量比为100/100/50,本期工程一次建成,设计中留有扩建的余地:
调相机为2×60MVAR,本期先建成一台。
220KV出线本期5回,最终8回;
110KV出线共10回,一次建成
所用电按调相机的拖动设备为主来考虑。
二、系统负荷功率因数为,最大负荷利用小时数为5300小时,同时率为,每回最大负荷
为:
第一回(九江I)输送200MW
第二回(九江II)输送200MW
第三回(柘林)输送180MW
第四回(昌东)输送150MW
第五回(南昌电厂)输送100MW
第六回(西效I)
第七回(西效II)
第八回(备用)
1、。

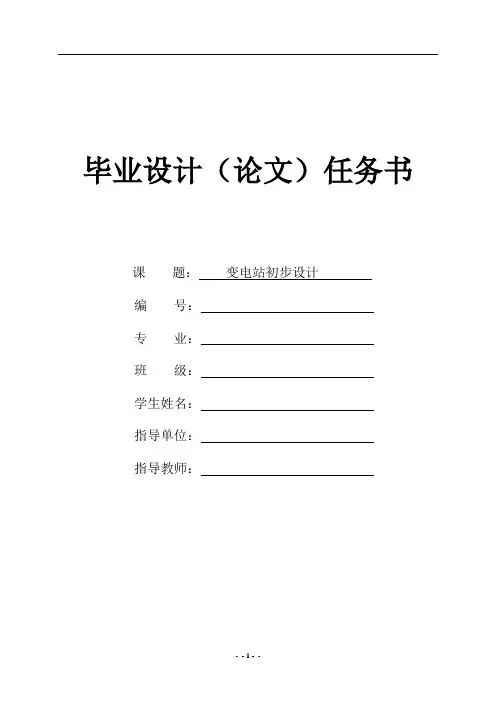

毕业设计(论文)任务书课题:变电站初步设计编号:专业:班级:学生姓名:指导单位:指导教师:- 1 -- - 1 - -目录摘要 (1)Abstract (2)第1章绪论 (3)1.1 变电站发展的历史与现状 (3)1.2 课题来源及设计背景 (4)第2章主变压器台数和容量的选择 (5)3.1 变压器的选择原则 (5)3.2 变压器台数的选择 (5)3.3 变压器容量的选择 (5)第3章主接线方案的确定 (7)3.1 主接线的基本要求 (7)3.2 主接线的方案与分析 (8)3.3 电气主接线的确定 (9)第4章高压侧配电系统的设计 (10)4.1 高压线路电缆的选择 (10)4.2 高压配电线路布线方案的选择 (10)4.3 高压配电系统设备 (11)第5章低压侧配电系统的设计 (14)5.1 变电站配电线路布线方案的选择 (14)5.2 线路导线、配电设备及其保护设备的选择 (14)5.3 变电站用电及照明 (18)第6章防雷与接地方案的设计 (19)6.1 防雷保护 (19)6.2 接地装置的设计 (19)结束语 (22)致谢 (23)参考文献 (24)摘要随着经济的发展和现代工业建设的迅速崛起,供电系统的设计越来越全面、系统,工厂用电量迅速增长,对电能质量、技术经济状况、供电的可靠性指标也日益提高,因此对供电设计也有了更高、更完善的要求。
设计是否合理,不仅直接影响基建投资、运行费用和有色金属的消耗量,也会反映在供电的可靠性和安全生产方面,它和企业的经济效益、设备人身安全密切相关。
变电站是电力系统的一个重要组成部分,由电器设备及配电网络按一定的接线方式所构成,他从电力系统取得电能,通过其变换、分配、输送与保护等功能,然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。
作为电能传输与控制的枢纽,变电站必须改变传统的设计和控制模式,才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。
变电站的发展与设计毕业论文第一章原始资料分析一、原始资料1、待建***变电所年负荷增长率为5%,总负荷考虑五年发展规划。
2、待建***变电所受电方案(1)从距离30km的110kV东郊变电站受电,方案(2)从距离70km的110kV灌南变受电。
3、其他资料:(1)、地形地势平坦,土壤电阻率为1.5х104欧•厘米,所址高于百年一遇最高洪水位;(2)交通:仅靠国家二级公路,进所公路为0.4km。
(3)水源:供水方便,水源充足;(4)气象资料:地区最高气温38°C,最热月平均气温28°C,最热月地下0.8m 处平均气温22°C,年主导风力为东风,年雷暴雨日数为20天。
4、待建城北变电所各电压等级负荷参数如下表:二、对原始资料进行分析计算为满足电力系统对无功的要求,需在用户侧安装合理的电容器,进行无功补偿,提高用户功率因数,减小主变压器容量,35kV及10kV线路用户功率因数均提高到0.9为宜。
按原始资料表中的有功及计划补偿后的功率因数,计算出最大无功,得出以下三、网络系统图第二章 ***变电所接入系统设计一、电压等级确定输电线路电压等级的确定应符合国家规定的标准。
选择电压等级时,应根据输送的容量和距离,以及接入电网的额定电压来确定,输送容量按五年发展规划。
所以待建城北变电所的受电电压等级为110kV 。
二、确定回路数***变电所所供负荷为I 、 II 类重要负荷,因此***变电站应采用双回110kV 线路接入系统。
三、110kV 线路导线规格、型号确定因待建***变电站距离110kV 东郊变30km,地处平原,采用架空线路,导线选择LGJ 型。
四、导线截面选择导线截面选择的方法一般是:按经济电流密度初选导线标称截面积,后进行电压损失校验1、待建***变电站总负荷计算042.4593)233.8823.0624.11265.7718.8(1719241518~353535j j jQ P S+=+++++++++=+=737.51825.106%)51)(042.4593(9.0%)51)((%)51(~5535355j jQ P S+=++⨯=++=+MVA S 694.11835=926.63.14)308.1823.0114.1823.0453.1405.1(7.27.13.27.139.2~101010j j jQ P S+=+++++++++++=+=69.7878.15%)51)(926.63.14(87.0%)51)((%)51(~5510105j jQ P S +=++⨯=++=+MVA S 642.1710=428.59703.12205.1)]926.63.14(87.0)042.4593(9.0[%)51](~~[~55103535110j j j S S K S+=+⨯++⨯=++= MVA S 337.136)428.59703.122(22110=+=9.0337.136/703.122/110110===S P COS ϕ2、根据Tmax 查(电力工程 表2-13),软导线经济电流密度图,确定J ec(小时)747.47263.149336003.14490093103510max 1035max 35max =+⨯+⨯=+•+•=P P T P T P T查(电力工程 表2-13)得J ec =1.15 A/mm 23、计算导线的经济截面积S J ,查附表1—1选出S23110132.31115.110)110732.1/337.1365.0()3/(5.0mm J U S J I S N ec J J =⨯⨯⨯===4、选取导线规格为2回LGJ —300/405、对所选导线进行校验; (1)、按机械强度校验S 选=LGJ —300/40大于LGJ —35,符合要求。
成人教育毕业设计(论文) 论文题目:年级.专业.层次:学生姓名:学号函授站:指导教师姓名:年月摘要我国目前所使用的交流电能主要是由交流发电机提供的。
由于受绝缘水平的限制,发电机输出端发出的电压一般低于30 kV。
用这样低的电压将电能进行远距离输送事实上是不可能的。
为此,需要利用升压变压器将电压升高后,再将电能进行远距离输送,到用电负荷所在地区以后,用电设备多是低压设备,所以用高电压将电能输送到用电地区后,还必须利用降压变压器降低电压,才能供给用户使用。
因此,变电站在电力生产过程中是一个重要的环节。
此次设计的220KV变电站,对该地区的电网优化配置资源的能力将显著增强。
该站的建成,可以满足市区生产及生活的供电要求,在设计过程中考虑到该市工业生产和人民生活的发展,并可满足5-10年的远景供电需求。
本次设计将要是一次设计,包括主接线的选择,变压器的确认,短路电流的计算,防雷设计等等。

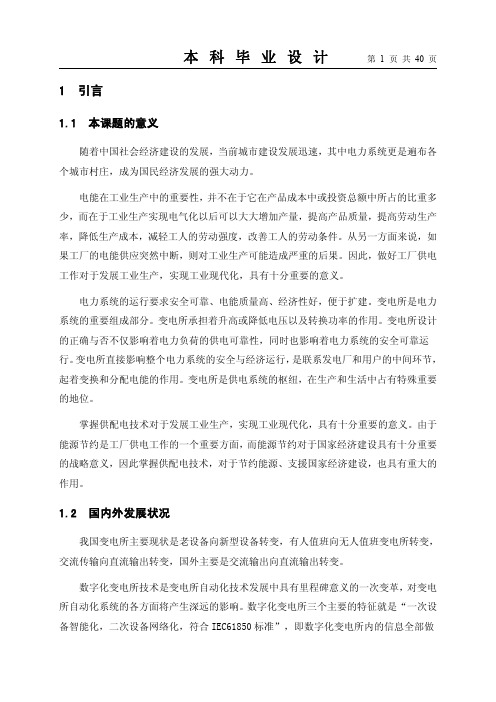

关键字:变电站;短路电流;防雷设计目录摘要 (Ⅰ)1 绪论 (1)1.1 概述 (1)1.2 本次设计的内容 (1) (1)2 变电站分析 (2)2.1 变电站总体分析 (2)2.2 变电站设计要求 (2)2.3 负荷分析 (2)3 主变的选择 (2)3.1 主变选择 (2)3.2 变压器型式的选择 (4)4 电气主接线设计 (5)电气主接线设计 (5)4.2 主接线设计应满足的基本要求 (6)4.3 接线设计 (6)5 短路电流的计算 (10)5.1 短路电流的计算目的 (10)5.2 短路电流的计算 (11)6 电气设备选择 (16)6.1 概述 (16)6.2 选择导体和电器的技术条件 (16)6.3 导体和电器的选取及校验条件 (17)6.4 电气设备表 (18) (20)7 配电装置和总平面布置设计 (23) (23) (23)7.3 总平面布置设计 (25)8 防雷设计 (26) (26) (26) (26) (26) (27)结论 (28)参考文献 (29)致谢 (30)220KV变电站初步设计1 绪论概述随着社会的发展,电能被日益广泛的应用于工农业生产以及人民的日常生活中。

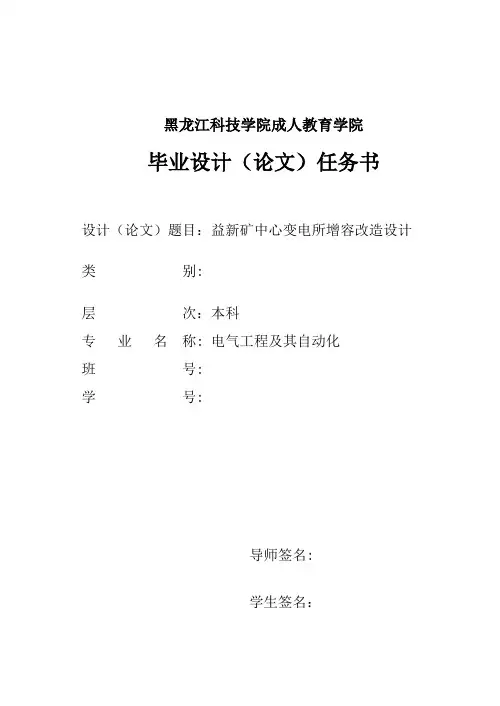

黑龙江科技学院成人教育学院毕业设计(论文)任务书设计(论文)题目:益新矿中心变电所增容改造设计类别:层次:本科专业名称: 电气工程及其自动化班号:学号:导师签名:学生签名:2020年月日目录摘要 (1)1变电所概述及恢复后负荷统计 (2)变电所概述 (2)三水平恢复后新增负荷统计 (2)三水平恢复后全数运行负荷计算 (2)2 三水平恢复后短路电流计算 (7)短路电流计算的目的 (7)电力系统计算短路电流一样规定 (7)短路电流计算电路图 (8)短路电流等值电路图 (8)短路电流计算结果 (9)3 主变压器选择 (9)正常运行情形下变压器的选择: (10)故障及检修情形变压器的选择: (10)4 电气主接线的设计 (11)对电气主接线的大体要求: (11)电气主接线设计原那么 (11)限制短路电流的方式 (12)5 供电高压电器设备的选择及校验 (13)高压电器选择的一样要求 (13)选择及校验电器设备所需数据计算 (16)母线的选择 (16)母线截面的校验 (18)高压断路器的选择 (19)隔离开关的选择 (19)断路器和隔离开关的校验 (20)电抗器、电缆的选择及校验 (22)6 直流电池屏的选择 (23)7 变电所室内外设备布置 (24)变电所室内高压设备布置 (24)变电所室外高压设备布置 (24)变电所室内操纵设备布置 (25)8 主变压器爱惜的配置及整定计算 (25)主变压器爱惜的配置原那么 (26)主变压器爱惜的配置概述 (26)主变压器继电爱惜的整定计算 (26)纵联差动爱惜的整定计算 (28)主变过流爱惜的整定计算 (29)主变过负荷爱惜爱惜的整定计算 (30)结论 (31)致谢 (32)参考文献 (33)摘要:毕业设计是函授本、专科学生在校学习的最后时期,是培育学生综合运用所学知识,分析和解决实际问题,锻炼创新能力的重要教学环节。
通过设计加深对所学课程的明白得,提高自己分析和解决问题的能力。
摘要本设计的主要内容包括:10/0.4kV变电所主变压器选择;变电所电气主接线设计;短路电流计算;负荷计算;无功功率补偿;电气设备选择(母线、高压断路器、隔离开关、电流互感器、电压互感器、避雷器和补偿电容器);配电装置设计;继电保护规划设计;防雷保护设计等。
根据电气主线设计应满足可靠性、灵活性、经济性的要求,本变电所电气主接线的高压侧采用单母线接线,低压侧采用单母线分段的电气主接线形式;对低压侧负荷的统计计算采用需要系数法;为减少无功损耗,提高电能的利用率,本设计进行了无功功率补偿设计,使功率因数从0.69提高到0.9;短路电流的计算包括短路点的选择及其具体数值计算;而电气设备选择采用了按额定电流选择,按短路电流计算的结果进行校验的方法;继电保护设计主要是对变压器进行电流速断保护和过电流保护的设计计算;配电装置采用成套配电装置;本变电所采用避雷针防直击雷保护。
本设计十分注重运用我国电气设计的新技术和新的设备,实用性及强,考虑到是实际工程的应用,便以通俗易懂的语言进行阐述。
关键词:变电所设计;电气主接线;继电保护AbstractThe design on the topic of "Liaoning Institute of Technology Teaching Building substation expansion preliminary design." The main design elements include : 10/0.4kV main transformer substation choice; Electrical Substation main wiring design; Short-circuit current calculation; Load Calculation; Reactive power compensation; Electrical Equipment (bus, HV circuit breakers, isolation switches, current transformer and voltage transformer, and compensation capacitor MOA); Distribution Equipment design; relay Planning and Design; Lightning protection design.According to the main line of electrical design should meet the reliability, flexibility, economy requirements, The substation main electrical wiring High Side single-bus wiring, low voltage side of the single-bus above the main electrical wiring form; the low-pressure side load calculated using the statistical needs coefficient; To reduce the reactive power loss, increased energy utilization, The design of reactive power compensation design, power factor from 0.69 to 0.9; short-circuit current calculations include short-circuit point for the selection and specific numerical calculation; and electrical equipment chosen by the choice of rated current, short-circuit current calculation by the results of the calibration methods; relay design of the main transformer Current Protection and over-current protection design; distribution installations complete set of power distribution equipment; The substation using direct lightning stroke prevention lightning protection.The design is very close attention to the use of our electrical design of the new technology and new equipment, practical and strong, Taking into account the actual application, in a user-friendly language to describe it.Key words:: substation design; Electrical wiring; Relay .目录前言 ........................................................................................................................ V I 第1章毕业设计概述 .. (1)1.1 毕业设计题目 (1)1.2 毕业设计目的 (1)1.3毕业设计内容 (1)第2章负荷计算 .................................................................. 错误!未定义书签。
2.1负荷概述 .................................................................. 错误!未定义书签。
2.2负荷计算 .................................................................. 错误!未定义书签。
第3章无功功率补偿 .......................................................... 错误!未定义书签。
3.1并联电力电容器补偿 .............................................. 错误!未定义书签。
3.2无功补偿容量的计算 .............................................. 错误!未定义书签。
第4章主变压器选择 .. (2)4.1变电所变压器容量、台数、型号选择 (2)4.1.1变压器容量 (2)4.1.2主变压器台数和型号 (2)4.1.3主变压器确定 (3)4.2干式变压器的结构 (3)4.3干式变压器的特点 (4)4.4干式变压器的使用注意事项 (4)第5章变电所电气主接线 (5)5.1对电气主接线的基本要求和原则 (5)5.1.1电气主接线的基本要求 (5)5.1.2电气主接线的原则 (5)5.2电气主接线设计程序 (6)5.3主接线设计 (7)第6章短路计算 (10)6.1短路概述 (11)6.2造成短路原因 (11)6.3短路危害 (11)6.4短路计算 (12)第7章电气设备选择与校验 (15)7.1电气设备及分类 (15)7.2电气设备选择与校验 (15)7.3高压断路器选择与校验 (16)7.3.1高压断路器的选择 (16)7.3.2高压断路器的校验 (17)7.4隔离开关选择与校验 (18)7.4.1隔离开关原理与类型 (18)7.4.2隔离开关运行与维护 (18)7.4.3隔离开关的校验 (18)7.5互感器选择与校验 (19)7.5.1互感器应用 (19)7.5.2电流互感器原理与结构 (20)7.5.3电流互感器校验 (21)7.6电压互感器 (22)7.6.1电压互感器原理 (22)7.7母线选择与校验 (23)7.7.1 母线的选择 (23)7.7.2母线校验 (23)第8章继电保护 (25)8.1继电保护 (25)8.1.1对继电保护的基本要求 (25)8.1.2继电保护原理 (25)8.2过电流与速断保护整定值的计算 (26)8.2.1过电流整定值计算 (26)8.2.2速断保护整定值计算 (28)第9章配电装置 (30)9.1对配电装置的基本要求 (30)9.2配电装置的类型 (30)9.3配电装置的应用 (30)9.4配电装置的设计步骤 (31)第10章防雷保护设计 (34)10.1雷电过电压 (34)10.2雷电的危害 (34)10.3防雷保护装置 (34)10.4防雷设计 (35)10.5防雷保护计算 (35)总结 (39)参考文献 (40)致谢 (41)附录Ⅰ (43)附录Ⅱ (48)前言经济的迅速发展,科学技术的不断进步促使社会中各行各业都在不断地发展壮大,特别是各种高、新、尖、精的技术应用,而所有的一切都离不开电,而电的中枢—变电所更是必不可少,起到至关重要的作用。
电是一个广义的范畴,伴随负荷的不同,对电的要求也会随之改变。
10kV的变电所应用较为广泛,其涉及工业、农业等诸多领域,所以说对10kV变电所的设计具有十分重要的意义。
此设计的题目是针对10kV变电所进行的扩大初步设计,在设计伊始,在工程技术人员的陪同下对变电所进行了参观学习,并把所设计的有关内容做了整体的记录,参观过程中通过技术人员的指导和结合自身的实际情况,选择变电所的高低压部分设计,这部分设计相信对自己将来的工作也会有很大的帮助。
本设计按照以下的步骤进行:首先:依照主接线的特点,选择各个电压等级的接线方式,进行综合比较,选择最佳接线方式。
其次:进行短路电流计算,根据短路点计算三相短路稳态电流和冲击电流。
再次:根据所选电气元件,结合实际绘制设计图纸,包括主接线图、二次回路图等。
最后进行校验。
以上是理论知识的体现而更中要的一点是在设计中培养自己运用所学知识解决实际问题的能力和创新精神,增强工程观,在设计过程中主要立足于应用所学基本理论和专业知识,大胆地运用新理论、新技术去分析解决实际问题,以便更好地适应工作的需要。
