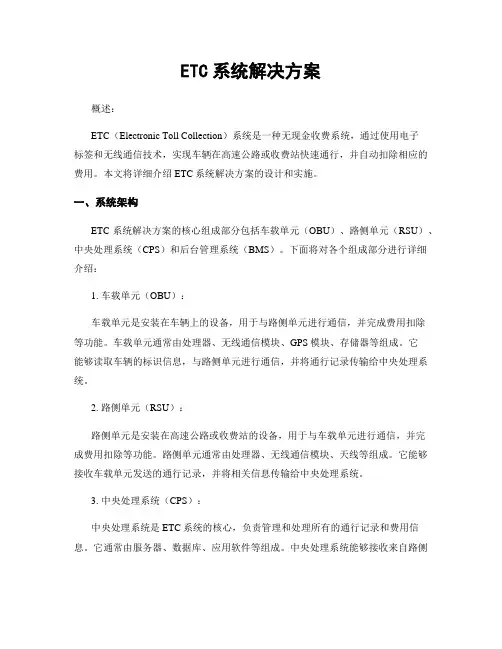

ETC系统解决方案概述：ETC（Electronic Toll Collection）系统是一种无现金收费系统，通过使用电子标签和无线通信技术，实现车辆在高速公路或者收费站快速通行，并自动扣除相应的费用。
本文将详细介绍ETC系统解决方案的设计和实施。
一、系统架构ETC系统解决方案的核心组成部份包括车载单元（OBU）、路侧单元（RSU）、中央处理系统（CPS）和后台管理系统（BMS）。
下面将对各个组成部份进行详细介绍：1. 车载单元（OBU）：车载单元是安装在车辆上的设备，用于与路侧单元进行通信，并完成费用扣除等功能。
车载单元通常由处理器、无线通信模块、GPS模块、存储器等组成。
它能够读取车辆的标识信息，与路侧单元进行通信，并将通行记录传输给中央处理系统。
2. 路侧单元（RSU）：路侧单元是安装在高速公路或者收费站的设备，用于与车载单元进行通信，并完成费用扣除等功能。
路侧单元通常由处理器、无线通信模块、天线等组成。
它能够接收车载单元发送的通行记录，并将相关信息传输给中央处理系统。
3. 中央处理系统（CPS）：中央处理系统是ETC系统的核心，负责管理和处理所有的通行记录和费用信息。
它通常由服务器、数据库、应用软件等组成。
中央处理系统能够接收来自路侧单元和车载单元的数据，并进行实时处理和存储，同时还能够生成报表、统计数据等。
4. 后台管理系统（BMS）：后台管理系统用于对ETC系统进行监控和管理，包括设备状态监测、用户管理、费用管理等。
后台管理系统通常由服务器、数据库、应用软件等组成。
它能够实时监测系统各个组成部份的运行状态，并提供相应的管理功能。
二、系统工作流程ETC系统的工作流程主要包括车辆注册、通行扣费和数据处理等环节。
下面将详细介绍系统的工作流程：1. 车辆注册：车辆所有者需要在ETC系统中注册车辆信息，并办理相应的电子标签。
注册时需要提供车辆的相关信息，如车牌号码、车辆型号等。
注册完成后，车辆所有者将获得一个惟一的标识码，用于与ETC系统进行通信。
KBA5TD0061908.20195TD00608119全新途安 系列车型使用维护说明书全新途安L系列车型L本说明书适用于下列表中各种型号的上汽大众全新途安L多用途乘用车。
用户在使用本公司产品以前，必须认真研读产品使用维护说明书，任何不当的使用、保养和修理都可能导致车辆的损坏及影响质量担保服务。
因此，在使用产品前请认真阅读本使用说明书，并对照表中的型号确认您的车型。
名称型号发动机变速箱上汽大众全新途安L多用途乘用车SVW6453AGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453BGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453CGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453DGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453GED CUF七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453HED CUF七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453FGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453JED CUF七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453ECD CSR五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453QGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453KGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453LGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453MGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453NGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453PGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453RGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453SGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453ETD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453FTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453GTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453ALD DNC五挡手动变速器本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。

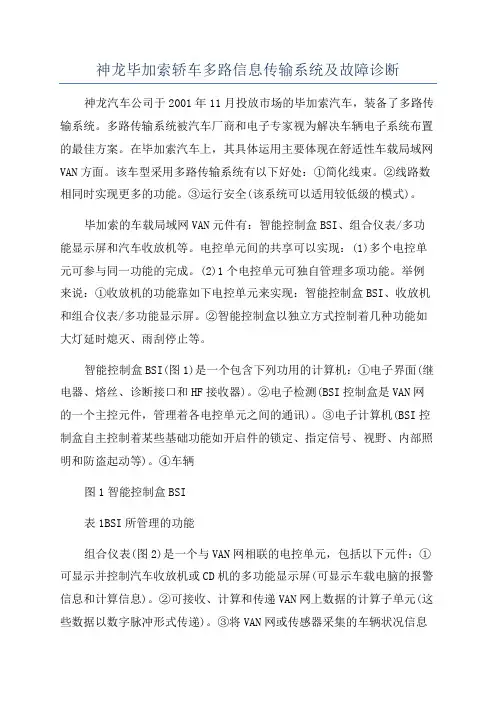

神龙毕加索轿车多路信息传输系统及故障诊断神龙汽车公司于2001年11月投放市场的毕加索汽车，装备了多路传输系统。
多路传输系统被汽车厂商和电子专家视为解决车辆电子系统布置的最佳方案。
在毕加索汽车上，其具体运用主要体现在舒适性车载局域网VAN方面。
该车型采用多路传输系统有以下好处：①简化线束。
②线路数相同时实现更多的功能。
③运行安全(该系统可以适用较低级的模式)。
毕加索的车载局域网VAN元件有：智能控制盒BSI、组合仪表/多功能显示屏和汽车收放机等。
电控单元间的共享可以实现：(1)多个电控单元可参与同一功能的完成。
(2)1个电控单元可独自管理多项功能。
举例来说：①收放机的功能靠如下电控单元来实现：智能控制盒BSI、收放机和组合仪表/多功能显示屏。
②智能控制盒以独立方式控制着几种功能如大灯延时熄灭、雨刮停止等。
智能控制盒BSI(图1)是一个包含下列功用的计算机：①电子界面(继电器、熔丝、诊断接口和HF接收器)。
②电子检测(BSI控制盒是VAN网的一个主控元件，管理着各电控单元之间的通讯)。
③电子计算机(BSI控制盒自主控制着某些基础功能如开启件的锁定、指定信号、视野、内部照明和防盗起动等)。
④车辆图1智能控制盒BSI表1BSI所管理的功能组合仪表(图2)是一个与VAN网相联的电控单元，包括以下元件：①可显示并控制汽车收放机或CD机的多功能显示屏(可显示车载电脑的报警信息和计算信息)。
②可接收、计算和传递VAN网上数据的计算子单元(这些数据以数字脉冲形式传递)。
③将VAN网或传感器采集的车辆状况信息告诉驾驶员的指示灯和指示器。
④信息存储(燃油量、行驶公里数和距下次保养的里程数)。
组合仪表控制的功能见表2。
图2组合仪表汽车收放机有两种类型即RB2型和RD2型。
2种收放机由控制面板和与组合仪表合成在一起的多功能显示屏幕构成。
收放机由组合仪表通过VAN网控制，还有可用于CD机和导航仪的输入端子。
表2组合仪表控制功能警告：里程数由BSI和组合仪表两处记忆存储，当记忆的里程数有差异时，组合仪表和BSI取最大值，因此，严禁用替代件进行诊断。

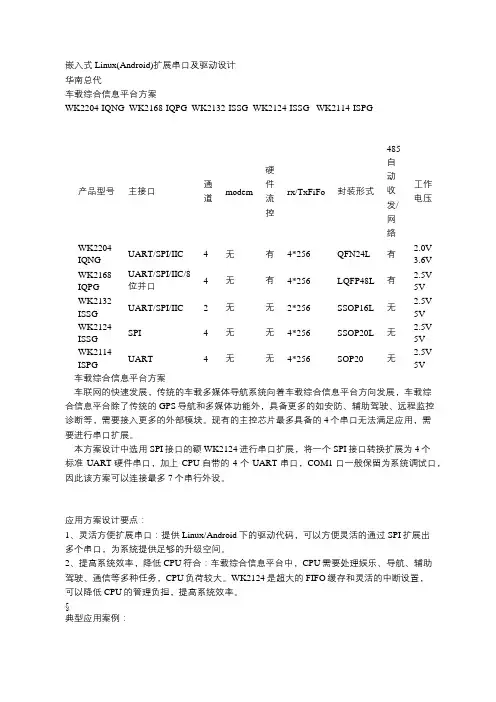

T-BOX 设计方案介绍一、第二代TBOX系统图：该产品方案源下述架构的平台方案，汇总众多客户的需求修改设计而成。
因此需求方面具有一定代表性，技术方面具备一定的可靠性和先瞻性。
通信部分以BM817C LTE 全网通模组为基础，利用模组内部AP侧Linux系统进行通信单元全功能开发及提供给客户一定的扩展空间，作为T-BOX终端方案的一个重要环节二、方案概述区别于第一代T-BOX：MCU+GPRS+GPS 构成的车辆信息和定位传输系统。
新一代T-BOX 具有以下功能特点：1.双路高速CAN收发器;2.32位高性能微处理器芯片;3.高通平台4G LTE七模全网通模组;4.本地4GB的数据存储空间;5.路由器功能，通过USB接口和WIFI热点，可以让车内不同设备同时上网;6.OTA软件空中升级功能;B模拟串口传输GPS信号给车机定位;8.手机近程蓝牙直接连接功能。
以上大部分功能都是第一代T-BOX无法实现的。
三、结构概念设计1.采用符合IP54级标准的铝合金外壳，抗干扰能力强，坚固，外型美观2.盒子的尺寸约为：95*110*28mm（实际根据需要做一些调整）插座采用大众汽车标准的USB插座：五、该对应接口功能如下表表所示：主连接器为12PIN ，间距2.58MM分配功能为：电源B+接地GND1 GND2CAN1+/CAN1-CAN2+/CAN2-GPS七、软件概述：1.MCU 软件，运行UC-OS ，主要作用是，电源管理，解析CAN信息，物理隔离通讯系统和车身，确保安全；同时，设计有加密芯片，防止程序泄密；2.4G模组内部的AP部分运行为Linux OS，可开放4G模组内部资源，这样省去了外挂一个ARM A9 核心板的。
本说明书适用于下列表中各种型号的上汽大众全新途安L多用途乘用车。
用户在使用本公司产品以前，必须认真研读产品使用维护说明书，任何不当的使用、保养和修理都可能导致车辆的损坏及影响质量担保服务。
因此，在使用产品前请认真阅读本使用维护说明书，并对照表中的型号确认您的车型。
名称型号发动机变速箱上汽大众全新途安L多用途乘用车SVW6453AGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453BGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453CGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453DGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453GED CUF七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453HED CUF七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453FGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453JED CUF七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453ECD CSR五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453QGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453KGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453LGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453MGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453NGD CSS五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453PGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453RGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453SGD CSS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453ETD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453FTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453GTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453ALD DNC五挡手动变速器上汽大众全新途安L多用途乘用车SVW6453BTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453CTD DJS七挡自动变速器上汽大众全新途安L多用途乘用车SVW6453DTD DJS七挡自动变速器本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。
汽车ECU方案范文汽车ECU方案（ Electronic Control Unit）是指车辆上用于控制和管理各种电子设备的一个中央处理器，是车辆电子系统的核心控制单元。
汽车ECU方案的设计和开发非常重要，它直接影响汽车性能、燃油效率、安全性和用户体验等方面。
本文将详细介绍汽车ECU方案的相关内容。
一、ECU的功能和重要性汽车ECU既可以称为车辆电脑，也可以称为车辆控制单元，是汽车电子系统的核心部件之一、它通过接收各种传感器收集到的车辆和环境信息，对发动机控制、燃油管理、空调系统、动力系统、车身控制、安全系统等进行控制和管理，实现车辆的各种功能和性能。
ECU在汽车中起到了重要的作用，它可以提高发动机的燃烧效率，优化驾驶和乘坐的舒适性，提高安全性能，减少尾气排放，降低油耗等。
二、汽车ECU的工作原理1.数据的输入：ECU通过各类传感器获取车辆和环境信息，例如发动机转速，油门开度，车速，刹车压力，外界温度，氧气浓度等等。
2.数据的处理：ECU根据输入的数据,根据预设的程序和算法进行数据的处理和计算，生成控制信号，控制各个执行器的工作状态，例如调整发动机进气量，燃油喷射量，刹车力度，驱动力分配等等。
3.数据的输出：ECU将处理和计算后的结果通过输出接口发送给相关设备执行动作，例如点火系统,燃油喷射系统,踏板传感器,仪表盘显示等等，从而控制整个车辆的运行状态。
三、汽车ECU方案的设计要点1.系统可靠性：汽车ECU方案需要具备高度的可靠性，不能因为故障导致车辆失去控制。
因此，在设计过程中需要考虑到硬件的稳定性和软件的可靠性，进行合理的备份和容错处理。
2.程序算法优化：汽车ECU需要处理大量的数据，因此程序算法的优化对性能至关重要。
对于不同的传感器和执行器，需要根据实际情况制定合适的算法，提高系统的响应速度和精确度。
3.数据采集和通讯：汽车ECU需要通过各种传感器进行数据采集，因此需要合理选择和设计传感器，保证数据的准确性和稳定性。
ETC系统解决方案概述：ETC（Electronic Toll Collection）系统是一种无现金收费系统，通过使用电子标签和无线通信技术，实现车辆在高速公路或收费站快速通行，并自动扣除相应的费用。
本文将详细介绍ETC系统解决方案的设计和实施。
一、系统架构ETC系统解决方案的核心组成部分包括车载单元（OBU）、路侧单元（RSU）、中央处理系统（CPS）和后台管理系统（BMS）。
下面将对各个组成部分进行详细介绍：1. 车载单元（OBU）：车载单元是安装在车辆上的设备，用于与路侧单元进行通信，并完成费用扣除等功能。
车载单元通常由处理器、无线通信模块、GPS模块、存储器等组成。
它能够读取车辆的标识信息，与路侧单元进行通信，并将通行记录传输给中央处理系统。
2. 路侧单元（RSU）：路侧单元是安装在高速公路或收费站的设备，用于与车载单元进行通信，并完成费用扣除等功能。
路侧单元通常由处理器、无线通信模块、天线等组成。
它能够接收车载单元发送的通行记录，并将相关信息传输给中央处理系统。
3. 中央处理系统（CPS）：中央处理系统是ETC系统的核心，负责管理和处理所有的通行记录和费用信息。
它通常由服务器、数据库、应用软件等组成。
中央处理系统能够接收来自路侧单元和车载单元的数据，并进行实时处理和存储，同时还能够生成报表、统计数据等。
4. 后台管理系统（BMS）：后台管理系统用于对ETC系统进行监控和管理，包括设备状态监测、用户管理、费用管理等。
后台管理系统通常由服务器、数据库、应用软件等组成。
它能够实时监测系统各个组成部分的运行状态，并提供相应的管理功能。
二、系统工作流程ETC系统的工作流程主要包括车辆注册、通行扣费和数据处理等环节。
下面将详细介绍系统的工作流程：1. 车辆注册：车辆所有者需要在ETC系统中注册车辆信息，并办理相应的电子标签。
注册时需要提供车辆的相关信息，如车牌号码、车辆型号等。
注册完成后，车辆所有者将获得一个唯一的标识码，用于与ETC系统进行通信。

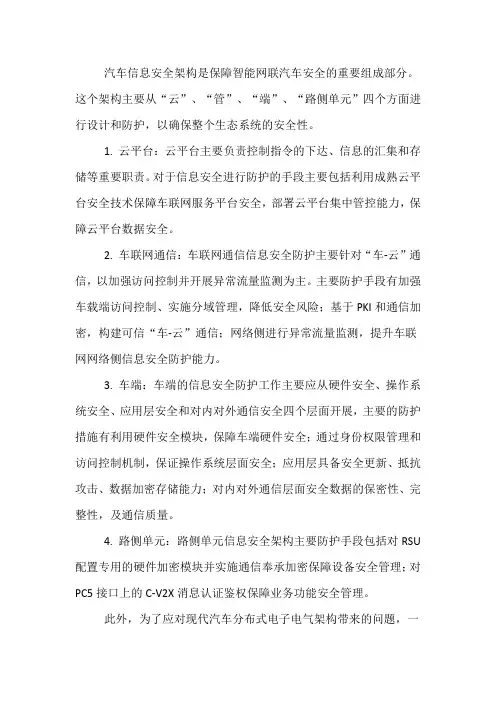

汽车信息安全架构是保障智能网联汽车安全的重要组成部分。
